HDCC31500 - Övervakningskamera ABUS - Gratis bruksanvisning och manual

Produkttyp	Övervakningskamera
Märke	ABUS
Modell	HDCC31500
Upplösning	HD 1080p
Blickvinkel	90°
Mörkerseende	Ja, upp till 20 meter
Strömförsörjning	12 V DC / PoE
Anslutning	Koaxialkabel (HD-TVI)
Mått	70 x 70 x 120 mm
Vikt	300 g
Skyddsklass	IP66
Driftstemperatur	-20 °C till 50 °C
Höljematerial	Aluminium
Huvudfunktioner	Rörelsedetektering, kontinuerlig inspelning, mörkerseende
Underhåll och rengöring	Rengör med en mjuk, torr trasa
Säkerhet	Montering på lämpligt fäste, överspänningsskydd
Reservdelar och reparerbarhet	Kablar, fästen, strömförsörjning tillgängliga
Garanti	2 år

Vanliga frågor - HDCC31500 ABUS

Hur installerar man ABUS HDCC31500-kameran?

Fäst kameran på ett lämpligt fäste med medföljande skruvar. Anslut koaxialkabeln till en HD-TVI-inspelare och strömförsörjningen 12 V DC eller PoE. Se till att området täcks och justera vinkeln.

Fungerar kameran på natten?

Ja, den har infrarött mörkerseende upp till 20 meter, vilket möjliggör övervakning i svagt ljus.

Vilken typ av inspelare är kompatibel?

Kameran använder HD-TVI-teknik. Den är kompatibel med HD-TVI-inspelare som stöder 1080p-upplösning.

Kan jag använda kameran utomhus?

Ja, tack vare sin IP66-klassning tål den regn och damm, idealisk för utomhusbruk.

Hur rengör man kameran?

Använd en mjuk, torr trasa för att rengöra höljet och glaset. Undvik aggressiva kemikalier.

Vad gör man om bilden är oskarp?

Kontrollera att linsen är ren och att fokuseringen är korrekt. Justera fokusringen om det behövs.

Stöder kameran PoE-strömförsörjning?

Ja, modellen är PoE-kompatibel (Power over Ethernet) för att förenkla kabeldragningen med en enda kabel för ström och data.

Vad är maxlängden för koaxialkabel?

För kvalitativ HD-TVI-överföring är rekommenderad maxlängd 300 meter med en kvalitativ koaxialkabel.

Hur återställer man kameran till fabriksinställningar?

Håll återställningsknappen (placerad under kåpan) intryckt i 10 sekunder. Se manualen för exakt placering.

Var hittar man reservdelar?

Reservdelar som kablar, fästen och strömförsörjning finns tillgängliga hos ABUS kundtjänst eller auktoriserade återförsäljare.

BRUKSANVISNING HDCC31500 ABUS

Viktiga anvisningar och vanliga frågor om denna och andra produkter hittar du på webbplatsen

www.abus.com

Inledning

Bästa kund!

Vi vill tacka dig för att du har valt denna produkt.

Den här apparaten uppfyller kraven i gällande EU-direktiv. Försäkran om överensstämmelse kan fås från:

För att bibehålla detta skick och säkerställa säker drift måste du som användare följa den här bruksanvisningen!

Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla företagsnamn och produktbeteckningar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna.

Vänd dig till din installatör eller återförsäljare om du har frågor!

Datalagring är föremål för landsspecifika sekretesslagar.

Ansvarsfriskrivning

Den här bruksanvisningen har utarbetats med största omsorg. Om du upptäcker några felaktigheter eller brister, vänligen meddela oss detta skriftligen under den ovan angivna adressen.

ABUS Security-Center GmbH ansvarar inte för tekniska eller typografiska fel och förbehåller sig rätten att när som helst och utan förvarning göra ändringar på produkten och i bruksanvisningarna.

ABUS Security-Center ansvarar inte för direkta eller indirekta följdskador som uppstår i samband med den här produktens utrustning, kapacitet eller användning. Det ges ingen garanti för innehållet i det här dokumentet.

Symbolförklaring

Symbolen med en blixt i en triangel används för att visa när fara för hälsa föreligger, t.ex. genom elektriska stötar.

Ett utropstecken i triangeln markerar viktiga anvisningar i bruksanvisningen som måste följas.

Den här symbolen återfinns där du får särskilda tips och anvisningar om hur produkten används.

Viktiga säkerhetsanvisningar

Vid skador som uppstår på grund av att anvisningarna i bruksanvisningen inte har följts upphör garantin att gälla. Vi tar inget ansvar för följdskador!

Vi tar inget ansvar för sak- och personskador som kan härledas till felaktig användning eller till att säkerhetsanvisningarna inte har följts. I sådana fall avböjs alla garantianspråk!

Bästa kund! Följande säkerhetsanvisningar och varningar syftar inte enbart till att skydda mot personskador, utan även till att skydda mot skador på produkten. Läs noggrant igenom följande punkter:

• Produkten innehåller inga komponenter som behöver underhållas. Om produkten monteras isär upphör godkännandet (CE) och garantin att gälla.
• Även vid fall från låga höjder riskerar produkten att skadas.
• Montera produkten så att apparatens bildinspelare inte utsätts för direkt solljus. Observera monteringsanvisningarna i motsvarande kapitel i denna bruksanvisning.
• Apparaten kan användas inomhus och utomhus (IP66).

Undvik följande omgivningsförhållanden vid användning:

• Extrem kyla eller värme.
• Direkt solljus.
• Damm eller brännbara gaser, ångor eller lösningsmedel
• kraftiga vibrationer
• starka magnetfält, t.ex. i närheten av maskiner och högtalare.
• Kameran får inte installeras på instabila ytor.

Allmänna säkerhetsanvisningar:

• Låt inte förpackningsmaterialet ligga framme! Plastfolie, plastpåsar, polystyren etc. kan vara farliga för barn.
• Av säkerhetsskäl får små barn inte leka med videoövervakningskameran. Kameran innehåller små delar som kan utgöra en kvävningsrisk om de sväljs.
• För inte in föremål genom öppningarna in i produkten.
• Använd endast de tillbehör som anges av tillverkaren. Anslut inga icke-kompatibla produkter.
• Följ säkerhetsanvisningarna och bruksanvisningarna för övriga anslutna enheter.
• Kontrollera produkten beträffande skador innan den börjar användas. Börja inte använda produkten om du upptäcker skador!
• Observera gränsvärdena för driftspänning som anges i tekniska data. För hög spänning kan förstöra produkten och utgöra en risk för personskador (elektriska stötar).

1. Strömförsörjning: Nätdel 100-240 V AC, 50/60 Hz / 12 V DC, 1 A (ingår i leveransen) Anslut endast apparaten till en strömkälla som har samma nätspänning som anges på typskylten. Kontakta din elleverantör om du är osäker på vilken nätspänning som gäller på användningsplatsen. Bryt strömtillförseln till apparaten innan du påbörjar underhålls- eller installationsarbeten.

2. Överbelastning

Undvik att överbelasta eluttag, förlängningskablar eller adaptrar eftersom det kan orsaka eldsvådor eller elektriska stötar.

3. Övervakning

Att använda övervakningsanläggningar kan i vissa länder vara förbjudet eller reglerat enligt lag. Användaren ska kontrollera innan anläggningen används att övervakningen ligger inom de rättsliga ramarna.

Varningar

Alla säkerhets- och användningsanvisningar måste läsas innan produkten används för första gången!

1. Observera följande anvisningar för att undvika skador på nätkabel och nätkontakt:

2. Förändra eller manipulera inte nätkabeln och nätkontakten.

3. Böj eller tvinna inte nätkabeln.
4. Dra inte i nätkabeln när du bryter strömtillförseln till apparaten, utan håll i kontakten.

5. Se till att nätkabeln befinner sig så långt bort som möjligt från värmeaggregat, så att plastmanteln inte smälter.

6. Följ de här anvisningarna. Vid åsidosättande kan det uppstå elektriska stötar:

7. Öppna aldrig huset eller nätdelen.

8. Stick inte in metallföremål eller brandfarliga föremål i apparaten.

9. Använd ett överspänningsskydd för att undvika skador på grund av överspänning (t.ex. genom åskväder).

10. Bryt omedelbart strömtillförseln till defekta produkter och informera din återförsäljare.

[ХАHH]

Installeras produkten i ett befintligt videoövervakningssystem ska du kontrollera att all utrustning separeras från elnätet och lågspänningskretsen.

Låt en behörig installatör utföra montering, installation och kabeldragning om du är osäker på hur dessa arbeten ska utföras. Felaktigt eller oprofessionellt utförda arbeten på elnätet och den elektriska utrustningen utgör inte bara en fara för dig, utan även för andra människor.Utför installationen så att matningskretsen och lågspänningskretsen alltid är åtskilda, aldrig är anslutna till varandra och inte heller kan anslutas till varandra på grund av störningar.

Uppackning

Hantera produkten med största varsamhet under uppackningen.

Innehåll

1. Ändamålsenlig användning 96
2. Leveransomfång 96
3. Egenskaper och funktioner 96
4. Beskrivningar av kameran 97
5. Montering/installation....98

5.1. Montering av kameran....98
5.2. Justering av kameran 99
5.3. Strömförsörjning 99
5.4. Montering av videokabeln....99

1. Underhåll och rengöring 100

6.1. Underhåll 100
6.2. Rengöring 100

1. Avfallshantering 100
2. Tekniska data 101

1. Ändamålsenlig användning

Domekameran kan användas både dagtid och nattetid. Tack vare skyddsklass IP66 kan kameran användas både inomhus och utomhus. Domekameran för utomhusbruk med dag-/nattfunktion är utrustad med en bildinspelare av högsta klass. Kameran producerar videobilder i HD-upplösning och utgångssignalen är i HD-TVI-format. Det gör att man kan använda traditionella koaxiella kablar till signalöverföringen. Kameran ska användas till videoövervakning tillsammans med en HD-TVI-inspelningsanordning eller en övervakningsmonitor.

2. Leveransomfång

Nätdel inkl. EU-, AU- och UK-adapter 12 V DC/1 A

Bruksanvisning

3. Egenskaper och funktioner

• Hög precis upplösning tack vare 1 280 x 720 pixlar vid 25 bilder/sekund
• Robust vädertåligt kamerahölje (IP66)
  • Med 24 IR-lysdioder för nattsikt, ca 10 m räckvidd
• Tack vare brusreducing (DNR) får man till och med fantastiska bilder vid svagt ljus
  • Automatisk dag-/nattomställning
• Kan monteras på tak eller väggar
• Inkl. 1 x 30 meter video-kombinationskabel (videosignal + spänningsförs.)
• Plug-and-play-installation och anslutning via BNC-uttag även på befintliga analoga kablar

4. Beskrivningar av kameran

Under monteringen måste strömmen till kameran vara bruten.

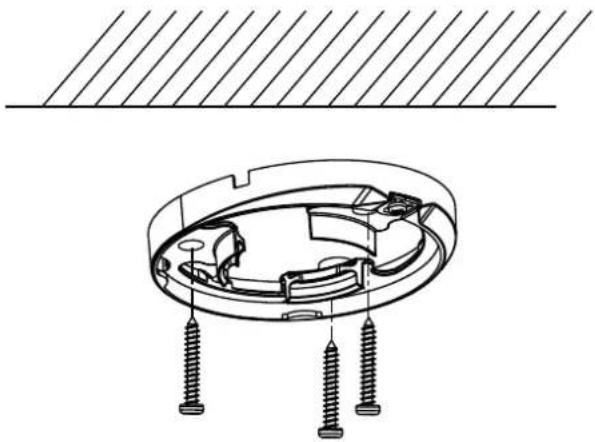

Lossa kameralockets fästskruv och avlägsna locket. Använd den medföljande borrmallen för att borra fästhålen.

Om kablarna ska dras i sidled leder man först anslutningskabeln via basplattan och basplattans sidoöppning.

Sätt nu fast basplattan.

Sätt därefter fast kamerans mellandel genom att sätta på kameralocket. Dra bara åt kameralockets fästskruv lite lätt så att du kan rikta in kameran.

Vid behov kan du lossa på fästskruven på kamerans basplatta. Kamerans mellandel kan nu justeras i 3 riktningar. Dra sedan åt fästskruven igen.

Lutning 75°

Svängning 90°

Rotation 360°

5.3. Strömförsörjning

	OBS!Innan du påbörjar installationen, se till att nätspänningen och kamerans nominella spänning stämmer överens.
		(1) Videosignal (BNC)(2) Spänningsförsörjning12 V DC (5,5 x 2,1 mm)[IMAGE]

Kamerorna är försedda med en 12 V DC spänningsförsörjning. Beakta polariteten vid anslutningen. En rund kontakt (5,5 mm x 2,1 mm) används för anslutningen.

5.4. Montering av videokabeln

Kamerans HD-TVI-videosignal överförs till en HD-TVI-spelare genom att en koaxiell kabel av typen RG59 med BNC-kontakt (male, hane) kopplas till anslutningen med texten "TVI". Kabellängden fram till nästa enhet får inte vara längre än 500 meter (RG6) eller 300 meter (RG59).

Man måste se till att kabeln inte har gått sönder, klämts eller dragits i för liten radie (minsta böjningsradie 6 cm), annars finns det risk att man inte får bästa kvalitet på överföringen av HD-TVI-signalen.

Om kabeln har skadats eller blivit porös på grund av ålder kan signal- och bildkvaliteten även påverkas (t.ex. skuggbildning runt kanter).

6. Underhåll och rengöring

6.1. Underhåll

Kontrollera regelbundet produktens tekniska säkerhet, t.ex. skador på höljet.

Om det kan antas att produkten inte längre kan användas på ett säkert sätt, ska den tas ur drift och säkras så att den inte kan användas oavsiktligt.

Man kan anta att produkten inte längre kan användas på ett säkert sätt om

• den har synliga skador
• den inte längre fungerar

Observera:

Produkten är underhållsfri för dig. Produkten innehåller inga komponenter som behöver underhållas eller kontrolleras. Öppna den aldrig.

6.2. Rengöring

Rengör produkten med en ren, torr trasa. Vid kraftig smuts kan trasan fuktas lätt med ljummet vatten.

Se dock till att ingen vätska tränger in i apparaten.

Använd inga kemiska rengöringsmedel. Höljets och bildskärmens yta kan skadas (missfärgningar).

7. Avfallshantering

OBS: EU-direktivet 2002/96/EG reglerar korrekt hantering, insamling och återvinning av använda elektroniska produkter. Den här symbolen innebär att enheten, av miljöskäl, måste avfallshanteras åtskild från hushållsavfall och kommersiellt avfall och i enlighet med lagstadgade föreskrifter när den är förbrukad. Uttjänta enheter kan lämnas till officiella återvinningsanläggningar i ditt land. Följ lokala föreskrifter vid avfallshantering av material. För mer information om återvinning (även för länder utanför EU), kontakta de lokala myndigheterna. Den separata insamlingen och återvinningen skyddar naturresurserna, och dessutom kan du vara säker på att alla miljö- och hälsoskyddsbestämmelser följs när produkten återvinns.

8. Tekniska data

Modellnummer	HDCC31500
Mått (Hx∅)	89,6 mm x 59,1 mm
Anslutningar	Videosignal (BNC), spänningsförsörjning (DC)
Upplösning	720p
Drifttemperatur	-20 °C–50 °C
Bildinspelare	1/3" Progressive Scan CMOS
Bildelement (effektiva)	1 280 (H) x 720 (V)
Bildhastighet	25 fps (PAL)/30 fps (NTSC)
Electronic-Shutter-reglering	1/25 ~ 1/50 000 sek
Motljuskompensation	Ja
Vikt	400 g
Horisontell blickvinkel	76,88°
IR-lysdioder	24
IR-räckvidd	10 m
Kameratyp	Mini Dome
Luftfuktighet	Max. 90 %
Min. belysning (färg)	0,01 lux
Min. belysning (S/V)	0,01 lux (bildintegrering på)
Min. belysning (IR)	0 lux
Objektiv	3,6 mm, fast objektiv
Brusreducing	2D DNR, 3D DNR
Skyddsklass	IP 66
Spänningsförsörjning	12 V DC ± 10 %
Strömförbrukning	Max. 300 mA (max. 3,5 W)
Dag-/nattomställning	Elektromekaniskt IR-cut-filter
Videosystem	HD-TVI

IR-räckvidden beror på förutsättningar i omgivningen. Om omgivningen reflekteras dåligt i kamerans synfält eller om det inte finns något objekt inom det maximala ljusspridningsområdet kan videobildens ljusstyrka försvagas nattetid. Detta gör att videobilden blir sämre.

Vid installation av kameran bör man också se till att det inte finns föremål i kamerafältets omedelbara närhet (t.ex. takränna eller vägg). IR-ljuset från de här föremålen kan nämligen reflekteras. Effekten kan bli att ringformiga övertoningar i motsatt riktning mot föremålet uppträder i videobilden.

Impressum

Denna publikation kommer från ABUS Security-Center GmbH & Co KG, Linker Kreuthweg 5, 86444 Affing, Tyskland. Alla rättigheter, inklusive översättning, förbehållna. Alla typer av reproduktion, till exempel fotokopiering, mikrofilmning eller lagring i elektronisk utrustning för databehandling kräver skriftligt tillstånd från utgivaren. Mångfaldigande, helt eller delvist, är förbjudet.

Denna bruksanvisning motsvarar vid tryckningen aktuell teknisk nivå.

Förändringar av teknik och utrustning förbehållna.
