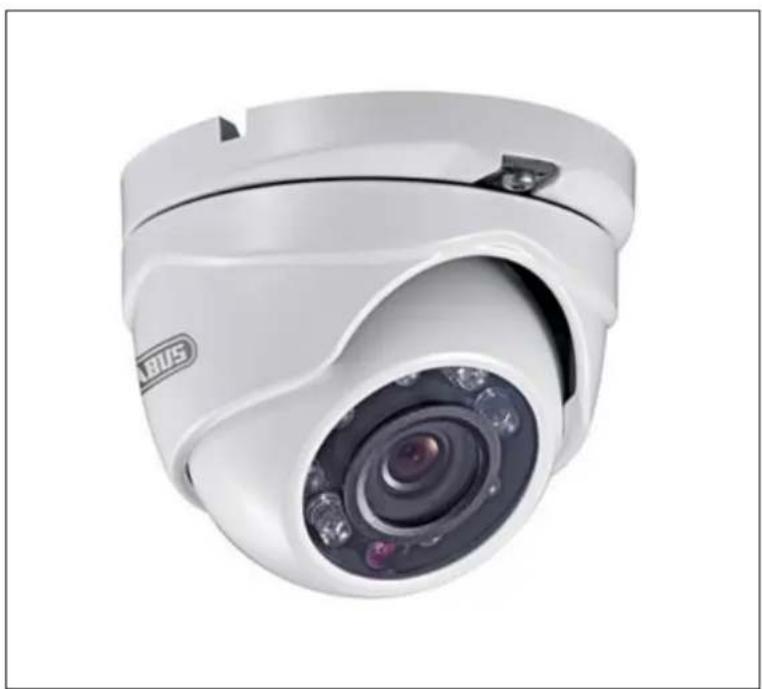

Type product	Bewakingscamera
Merk	ABUS
Model	HDCC31500
Resolutie	HD 1080p
Kijkhoek	90°
Nachtzicht	Ja, tot 20 meter
Voeding	12 V CC / PoE
Connectiviteit	Coaxkabel (HD-TVI)
Afmetingen	70 x 70 x 120 mm
Gewicht	300 g
Beschermingsgraad	IP66
Bedrijfstemperatuur	-20 °C tot 50 °C
Behuizing materiaal	Aluminium
Belangrijkste functies	Bewegingsdetectie, continue opname, nachtzicht
Onderhoud en reiniging	Reinigen met een zachte, droge doek
Veiligheid	Bevestiging op geschikte ondersteuning, overspanningsbeveiliging
Onderdelen en repareerbaarheid	Kabels, beugels, voeding beschikbaar
Garantie	2 jaar

Veelgestelde vragen - HDCC31500 ABUS

Hoe installeer ik de ABUS HDCC31500 camera?

Bevestig de camera op een geschikte ondersteuning met de meegeleverde schroeven. Sluit de coaxkabel aan op een HD-TVI recorder en de 12 V DC of PoE voeding. Zorg ervoor dat het gebied bedekt is en pas de hoek aan.

Werkt de camera 's nachts?

Ja, hij beschikt over infrarood nachtzicht tot 20 meter, wat bewaking mogelijk maakt bij slechte lichtomstandigheden.

Welk type recorder is compatibel?

De camera maakt gebruik van HD-TVI technologie. Hij is compatibel met HD-TVI recorders die 1080p resolutie ondersteunen.

Kan ik de camera buitenshuis gebruiken?

Ja, dankzij de beschermingsgraad IP66 is hij bestand tegen regen en stof, ideaal voor buitengebruik.

Hoe maak ik de camera schoon?

Gebruik een zachte, droge doek om de behuizing en het glas schoon te maken. Vermijd agressieve chemicaliën.

Wat te doen als het beeld wazig is?

Controleer of de lens schoon is en de scherpstelling correct is. Pas zo nodig de scherpstelring aan.

Ondersteunt de camera PoE-voeding?

Ja, het model is compatibel met PoE (Power over Ethernet) om de bekabeling te vereenvoudigen door één kabel te gebruiken voor voeding en data.

Wat is de maximale coaxkabellengte?

Voor een kwalitatief goede HD-TVI transmissie is de aanbevolen maximale afstand 300 meter met een kwaliteitscoaxkabel.

Hoe reset ik de camera naar fabrieksinstellingen?

Houd de resetknop (onder de kap) 10 seconden ingedrukt. Raadpleeg de handleiding voor de exacte locatie.

Waar vind ik reserveonderdelen?

Onderdelen zoals kabels, beugels en voedingen zijn verkrijgbaar via de ABUS klantenservice of erkende dealers.

GEBRUIKSAANWIJZING HDCC31500 ABUS

Gebruikershandleiding

Belangrijke aanwijzingen en FAQ's over dit product en andere producten vindt u op website

www.abus.com

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle daarin vermelde bedrijfs- en productnamen zijn merken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het bovenstaande adres.

ABUS Security-Center GmbH aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Verklaring van symbolen

	Het symbool met de flits in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die absoluut in acht genomen moeten worden.
	Dit symbool wijst op bijzondere tips en instructies over de bediening.

Belangrijke veiligheidsinstructies

	Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt vervalt het recht op garantie. Wij stellen ons niet aansprakelijk voor gevolgschade!
	Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.
• Het apparaat is voor het gebruik binnen en buiten (IP66) ontworpen.

Vermijd bij gebruik de volgende ongunstige omgevingsomstandigheden:

• extreme kou of hitte
- direct zonlicht
- stof of brandbare gassen, dampen of oplosmiddelen
- sterke trillingen
- sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers.
- De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het apparaat
• Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht.
• Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan niet in gebruik!
• Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Stroomvoorziening: Voeding 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (bij levering inbegrepen) Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert. Neem contact op met uw energiebedrijf als u niet zeker weet welke voeding bij u beschikbaar is. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Bewaking

De ingebruikneming van bewakingsinstallaties kan in bepaalde landen door de wet verboden of gereglementeerd zijn.

De exploitant moet voor de ingebruikneming eerst controlleren of de bewaking binnen de wettelijke bepalingen blijft.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Wijzig of manipuleer netsnoeren en netstekkers niet.

3. Verbuig of verdraai het netsnoer niet.
4. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het netsnoer, maar aan de stekker.

5. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

6. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

7. Open nooit de behuizing of de voeding.

8. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

9. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

10. Koppel defecte apparaten direct los van het stroomnet en informeer uw speciaalzaak.

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een specialist over te laten. Ondeskundige en amateuristische werkzaamheden aan het stroomnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.Sluit de installaties zo aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Als het apparaat beschadigd is, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

Inhoud

1. Beoogd gebruik....41
2. Leveringsomvang 41
3. Kenmerken en functies....41
4. Beschrijvingen van de camera 42
5. Montage / installatie....43

5.1. Camera monteren....43
5.2. Camera uitlijnen 44
5.3. Voeding....44
5.4. Videokabel aanbrengen.... 44

1. Onderhoud en reiniging 45

6.1. Onderhoud 45
6.2. Reiniging....45

1. Afvoer 45
2. Technische gegevens....46

1. Beoogd gebruik

De domecamera is zowel geschikt voor gebruik overdag als 's nachts. Dankzij beschermingsklasse IP66 kan deze zowel binnen als buiten worden gebruikt. De dag/nacht buitendomecamera is uitgerust met een hoogwaardige beeldopnemer. De camera levert videobeelden in HD-resolutie en het uitgangssignaal is beschikbaar in HD TVI-formaat. Hiermee is het gebruik van conventionele coaxkabel voor de signaaloverdracht mogelijk. Deze dient voor de videobewaking in combinatie met HD-TVI-compatibele opnameapparatuur of bewakingsmonitoren.

2. Leveringsomvang

3. Kenmerken en functies

• Scherpe beelden met hoge resolutie dankzij 1280 x 720 pixels bij 25 beelden per seconde
• Robuuste, weerbestendige camerabehuizing (IP66)
  • Met 24 IR-LED's voor ca. 10 m nachtzichtbereik
• Ruisonderdrukking (DNR) voor briljante beelden, ook bij zwak licht
  • Automatische dag/nacht-omschakeling
• Plafond- en wandbevestiging mogelijk
• Incl. 1 x 30 meter video-combikabel (videosignaal + voeding)
• Plug-and-play installatie en aansluiting via BNC-bus ook op bestaande analoge kabel

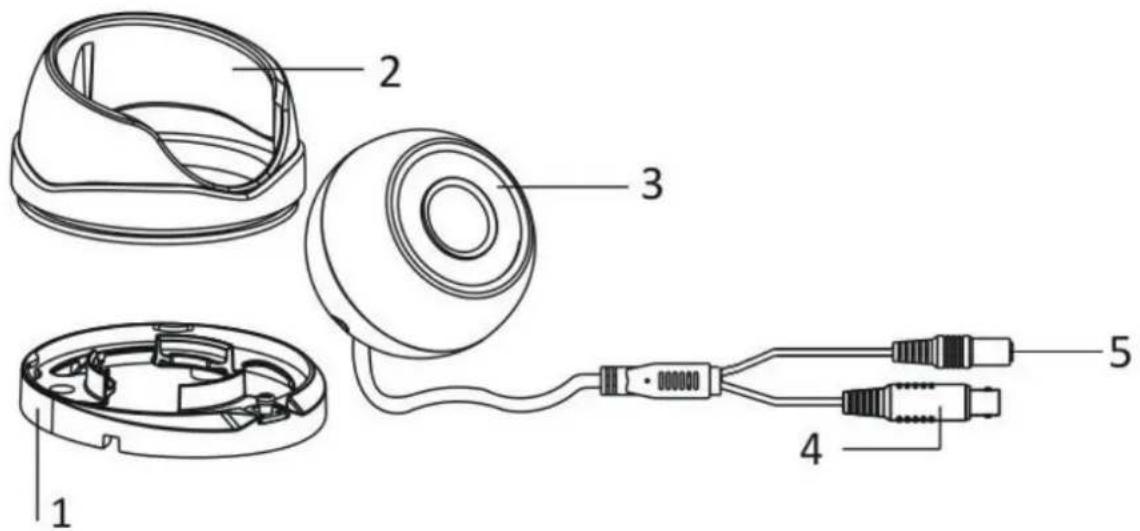

4. Beschrijvingen van de camera

1	Onderplaat camera
2	Camerakap
3	Middelste cameradeel
4	HD TVI-video-uitgang (BNC, opdruk ‘TVI’)
5	Aansluiting voeding (5,5 x 2,1 mm, DC-stekker)

5. Montage / installatie

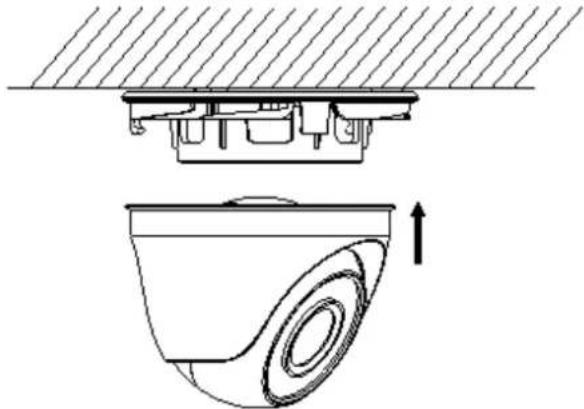

5.1. Camera monteren

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Maak de borgschroef voor de camerakap los en verwijder deze. Gebruik de meegeleverde boorsjabloon voor het boren van de bevestigingsgaten.

Als de kabels vanaf de zijkant moeten worden gelegd, voert u eerst de aansluitkabel door de onderplaat en de opening aan de zijkant van de onderplaat.

Zet nu de onderplaat vast.

Zet daarna het middelste cameradeel vast door het plaatsen van de camerakap. Draai de borgschroef voor de camerakap iets vast om daarna de richting van de camera in te stellen.

5.2. Camera uitlijnen

Indien nodig draait u de borgschroef aan de onderplaat van de camera los. Nu kan het middelste cameradeel in 3 assen worden ingesteld. Draai de borgschroef daarna weer vast.

Kantelen 75°

Zwenken 90°

Rotatie 360°

5.3. Voeding

	LET OP!Controleer voordat u aan de installatie begint of de netspanning en de nominale spanning van de camera overeenkomen.
		(1) Videosignaal (BNC)(2) Voeding12VDC (5,5 x 2,1 mm)[IMAGE]

De camera's beschikken over een voedingsspanning van 12 V DC. Let bij het aansluiten op de polariteit. Voor de aansluiting is een netstekkervoeding (ronde stekker, 5,5 mm x 2,1 mm) meegeleverd.

5.4. Videokabel aanbrengen

Om het HD TVI-videosignaal van de camera naar een HD-TVI-recorder te sturen, moet een coaxkabel van het type RG59 met BNC-stekker (male, man) op de aansluiting met de opdruk 'TVI' worden aangesloten. De kabellengte tot het volgende apparaat mag niet groter zijn dan 500 meter (RG6) resp. 300 meter (RG59).

Voor een optimale kwaliteit van de overdracht van het HF TVI-signaal is het nodig dat de kabel op geen enkel punt geknikt, geklemd of in een te kleine radius wordt gelegd. (min. buigradius 6 cm).

Als de kabel beschadigd of door het verouderingsproces poreus is geworden, kan dat ook gevolgen hebben voor de signaal- of beeldkwaliteit (bijvoorbeeld schaduwvorming om randen).

6. Onderhoud en reiniging

6.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

• het apparaat zichtbare beschadigingen heeft,
• het apparaat niet meer functioneert

Neem het volgende in acht:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product. Open het product dus nooit.

6.2. Reiniging

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt.

Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kunnen raken (verkleuringen).

7. Afvoer

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het af te danken apparaat kan via de officiële inzamelpunten in uw land worden afgevoerd. Volg de ter plaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.

1. Technische gegevens

Modelnummer	HDCC31500
Afmetingen (hx)	89,6 mm x 59,1 mm
Aansluitingen	Videosignaal (BNC), stroomvoorziening (DC)
Resolutie	720p
Bedrijfstemperatuur	-20°C – 50°C
Beeldopnemer	1/3" Progressive Scan CMOS
Beeldelementen (effectief)	1280 (H) x 720 (V)
Beelfrequentie	25 fps (PAL) / 30 fps (NTSC)
Electronic-Shutter-regeling	1/25 ~ 1/50.000 sec.
Tegenlichtcompensatie	Ja
Gewicht	400 g
Horizontale beeldhoek	76,88°
IR-LED's	24
IR-reikwijdte	10 m
Cameratype	Mini dome
Luchtvochtigheid	Max. 90%
Minimale verlichting (kleur)	0.01 lux
Minimale verlichting (Z/W)	0,01 lux (beeldintegratie aan)
Minimale verlichting (IR)	0 lux
Objectief	3,6 mm, vast objectief
Ruisonderdrukking	2D DNR, 3D DNR
Beschermingsklasse	IP 66
Voeding	12 VDC ± 10%
Energieverbruik	Max. 300 mA (max. 3,5 W)
Dag-/nachtomschakeling	Elektromechanisch IR-cut filter
Videosysteem	HD-TVI

De IR-reikwijdte is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg.

Bovendien moet er bij de installatie van de camera op worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.

HDCC31500

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden.

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehouden.
