Produkttype	Overvågningskamera
Mærke	ABUS
Model	HDCC31500
Opløsning	HD 1080p
Synsvinkel	90°
Nattesyn	Ja, op til 20 meter
Strømforsyning	12 V DC / PoE
Forbindelse	Koaksialkabel (HD-TVI)
Mål	70 x 70 x 120 mm
Vægt	300 g
Beskyttelsesklasse	IP66
Driftstemperatur	-20 °C til 50 °C
Kabinetmateriale	Aluminium
Hovedfunktioner	Bevægelsesdetektion, kontinuerlig optagelse, nattesyn
Vedligeholdelse og rengøring	Rengør med en blød, tør klud
Sikkerhed	Montering på egnet beslag, overspændingsbeskyttelse
Reservedele og reparerbarhed	Kabler, beslag, strømforsyning tilgængelige
Garanti	2 år

Ofte stillede spørgsmål - HDCC31500 ABUS

Hvordan installerer jeg ABUS HDCC31500 kameraet?

Fastgør kameraet på et egnet beslag ved hjælp af medfølgende skruer. Tilslut koaksialkablet til en HD-TVI-optager og strømforsyningen 12 V DC eller PoE. Sørg for, at området er dækket, og juster vinklen.

Fungerer kameraet om natten?

Ja, det har infrarød nattesyn op til 20 meter, hvilket muliggør overvågning under svage lysforhold.

Hvilken type optager er kompatibel?

Kameraet bruger HD-TVI-teknologi. Det er kompatibelt med HD-TVI-optagere, der understøtter 1080p opløsning.

Kan jeg bruge kameraet udendørs?

Ja, takket være beskyttelsesklasse IP66 er det modstandsdygtigt over for regn og støv, ideelt til udendørs brug.

Hvordan rengør jeg kameraet?

Brug en blød, tør klud til at rengøre kabinettet og glasset. Undgå skrappe kemikalier.

Hvad gør jeg, hvis billedet er sløret?

Kontrollér, at linsen er ren, og at fokus er korrekt. Juster fokusringen om nødvendigt.

Understøtter kameraet PoE-strømforsyning?

Ja, modellen er kompatibel med PoE (Power over Ethernet) for at forenkle kabelføringen ved at bruge et enkelt kabel til strøm og data.

Hvad er den maksimale koaksialkabelafstand?

For HD-TVI transmission af god kvalitet er den maksimale anbefalede afstand 300 meter med et kvalitets koaksialkabel.

Hvordan nulstiller jeg kameraet til fabriksindstillinger?

Hold nulstillingsknappen (placeret under dækslet) nede i 10 sekunder. Se vejledningen for den nøjagtige placering.

Hvor finder jeg reservedele?

Reservedele som kabler, beslag og strømforsyninger fås via ABUS kundeservice eller hos autoriserede forhandlere.

BRUGSANVISNING HDCC31500 ABUS

Betjeningsvejledning

Vigtige henvisninger og FAQs vedrørende dette produkt og andre produkter findes på internetsiden

www.abus.com

Indledning

Kære kunde

Tak, fordi du har valgt at købe dette produkt.

Dette udstyr opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos:

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning!

Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata.

Ansvarsfritagelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette skriftligt på den ovenfor anførte adresse.

ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Symbolforklaring

	Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød.
	Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes.
	Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Vigtige sikkerhedshenvisninger

	Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!
	Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dig, men også til at beskytte udstyret. Læs følgende punkter opmærksomt igennem:

• Der er ingen dele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/reklamationsretten, hvis produktet åbnes/skilles ad.
• Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.
• Montér produktet, så udstyrets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.
• Dette udstyr er udviklet til anvendelse indendørs og udendørs (IP66).

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Ekstrem kulde eller varme
• Direkte sollys
• Støv eller brændbare gasser, dampe eller opløsningsmidler
• Kraftige vibrationer
• Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere.
• Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervägningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på små børn på grund af smådele, der kan sluges.
• Før ikke genstande gennem åbningerne ind i udstyrets indre
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr.
• Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget!
  • Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).

Advarsler

1. Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (er indeholdt i kassen) Tilslut kun dette udstyr til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding der findes hos dig, skal du kontakte dit elforsyningsselskab. Afbryd udstyret fra netstrømforsyningen, før der udføres vedligeholdelseseller installationsarbejder.

2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

3. Overvågning

Idrifttagningen af overvågningsanlæg kan i bestemte lande være forbudt eller reguleret ved lov. Ejeren skal før idrifttagning af anlægget sørge for, at overvågningen er i overensstemmelse med de lovmæssige rammebetingelser.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabel og netstik:

2. Netkabel og netstik må ikke ændres eller manipuleres.

3. Netkablet må ikke bøjes eller vrides.
4. Træk ikke i netkablet, når udstyret kobles fra nettet, men tag fat i stikket.

5. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at plastbeklædningen smelter.

6. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

7. Undlad at åbne huset eller strømforsyningen.

8. Stik ikke metalliske eller brandfarlige genstande ind i udstyrets indre.

9. Anvend en overspændingsbeskyttelse for at undgå skader på grund af overspænding (f.eks. tordenvejr).

10. Afbryd defekt udstyr fra strømnettet med det samme, og informér forhandleren.

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Udpakning

Håndtér udstyret meget forsigtigt, när du pakker det ud.

Kontrollér i første omgang udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.

Indhold

1. Korrekt anvendelse....52
2. Indhold i kassen....52
3. Særlige kendetegn og funktioner....52
4. Beskrivelser af kameraet 53
5. Montering / installation.... 54

5.1. Montering af kameraet....54
5.2. Justering af kameraet 55
5.3. Strømforsyning 55
5.4. Placering af videokablet 55

Domekameraet er egnet både til dag- og natfunktion. Takket være beskyttelsesklasse IP66 kan det anvendes både indendørs og udendørs. Det udendørs dag/nat-domekamera er udstyret med en billedoptager af høj kvalitet. Det leverer videobilleder i HD-opløsning, og udgangssignalet findes i HD-TVI-format. Dermed er det muligt at bruge standardkoaksialkabler til signaloverførslen. Det anvendes til videoovervågning i forbindelse med HD-TVI-egnede optagelsesapparater eller overvågningsmonitorer.

2. Indhold i kassen

3. Særlige kendetegn og funktioner

• Høj, detaljeret opløsning takket være 1280 x 720 pixels ved 25 billeder pr. sekund
• Robust, vejrbeskyttet kamerahus (IP66)
• Med 24 IR-LED'er til natsigt, op til 10 m rækkevidde
• Støjundertrykkelse (DNR) til klare billeder, også når der kun er lidt lys
  • Automatisk dag-/natskift
• Mulighed for loft- og vægmontering
• Inkl. 1 x 30 meter video-kombi-kabel (videosignal + spændingsfors.)
• Plug-and-Play-installation og tilslutning via BNC-bøsning også til eksisterende analoge kabler

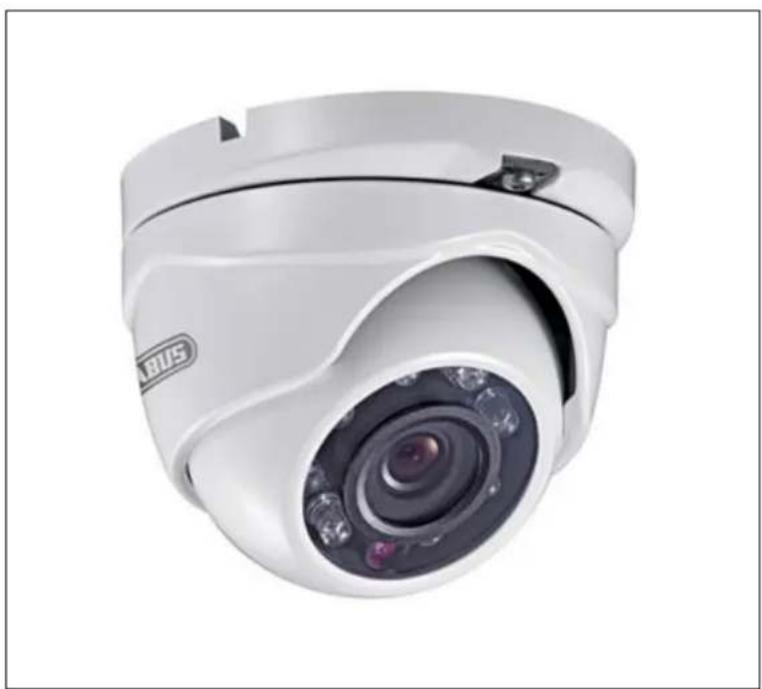

4. Beskrivelser af kameraet

1	Kamerabundplade
2	Kamerakappe
3	Kameramidterstykke
4	HD-TVI-videoudgang (BNC, påtrykt "TVI")
5	Spændingstilslutning (5,5 x 2,1 mm, hunstik)

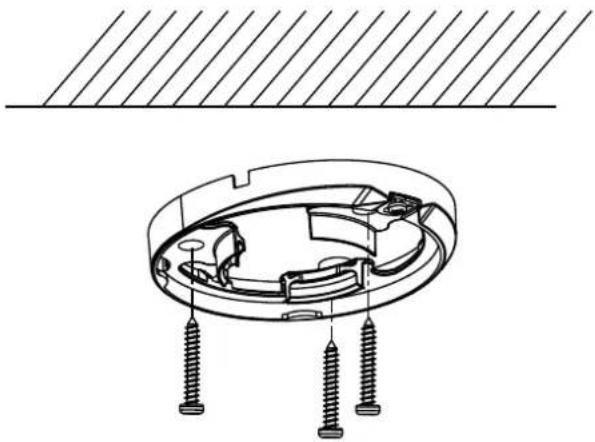

5.1. Montering af kameraet

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

Løsn fastgørelsesskruen til kamerakappen, og fjern den. Anvend den vedlagte boreskabelon til at bore fastgørelseshullerne.

Hvis kablet skal lægges fra siden, skal du først føre tilslutningskablet gennem bundpladen og åbningen på siden af bundpladen.

Fastgør nu bundpladen.

Fastgør derpå kameraets midterstykke ved at sætte kamerakappen på. Stram kun fastgørelsesskruen til kamerakappen let, så du kan foretage den afsluttende justering af kameraet.

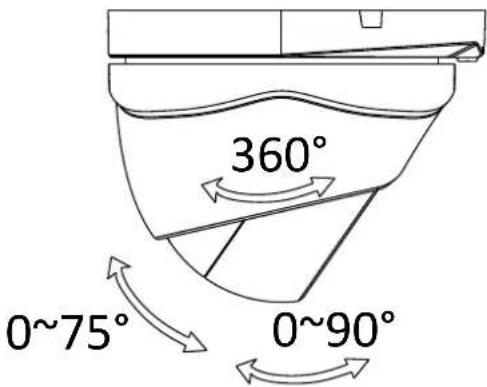

5.2. Justering af kameraet

Hvis det er nødvendigt, kan du løsne fastgørelsesskruen på bundpladen. Kameraets midterstykke kan nu justeres i 3 akser. Stram derefter fastgørelsesskruen igen.

Tilt 75°

Panorering 90°

Rotation 360°

5.3. Strømforsyning

	VIGTIGT!Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle spænding stemmer overens.
		(1) Videosignal (BNC)(2) spændingsforsyning12 VDC (5,5 x 2,1 mm)[IMAGE]

Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Til tilslutningen findes der en strømforsyning (rundstik, 5,5 mm x 2,1 mm).

5.4. Placering af videokablet

For at overføre kameraets HD-TVI-videosignal til en HD-TVI-optager skal der tilsluttes et koaksialkabel af typen RG59 med et BNC-stik (hanstik) til tilslutningen, hvor der er påtrykt "TVI". Kabellængden til det næste udstyr må ikke overstige 500 meter (RG6) eller 300 meter (RG59).

For at sikre at overførslen af HD-TVI-signalet har en optimal kvalitet, må kablet ikke knækkes, klemmes eller lægges i en for lav radius (min. bøjeradius 6 cm).Hvis kablet er beskadiget eller er blevet porøst på grund af alder, kan dette ligeledes påvirke signal- og billedkvalitet (f.eks. skyggedannelse ved kanter).

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset.

Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det må antages, at drift ikke længere er mulig uden fare, hvis

• udstyret har synlige skader
  • Udstyret ikke længere fungerer

Vær opmærksom på følgende:

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal kontrollere eller vedligeholde: Åbn det aldrig.

6.2. Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væsker ind i udstyret.

Anvend ikke kemiske rengøringsmidler, da disse kan føre til, at husets overflade og skærmen bliver beskadiget (misfarvninger).

7. Bortskaffelse

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Flere detaljer om tilbagetagelsen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved genanvendelse af produktet.

8. Tekniske data

Modelnummer	HDCC31500
Mål (Hx∅)	89,6 mm x 59,1 mm
Tilslutninger	Videosignal (BNC), spændingsforsyning (DC)
Opløsning	720p
Driftstemperatur	-20°C – 50°C
Billedoptager	1/3" Progressive Scan CMOS
Billedelementer (effektivt)	1280 (H) x 720 (V)
Billedhastighed	25 fps (PAL) / 30 fps (NTSC)
Elektronisk shutter-regulering	1/25 ~ 1/50.000 sek.
Modlyskompensation	Ja
Vægt	400 g
Horisontal synsvinkel	76,88°
IR LED'er	24
IR-rækkevidde	10 m
Kameratype	Mini-dome
Luftfugtighed	Maks. 90 %
Minimumsbelysning (farve)	0,01 lux
Minimumsbelysning (s-h)	0,01 lux (billedintegration aktiv)
Minimumsbelysning (IR)	0 lux
Objektiv	3,6 mm, fast objektiv
Støjundertrykkelse	2D DNR, 3D DNR
Kapslingsklasse	IP 66
Spændingsforsyning	12 VDC ± 10%
Strømforbrug	Max. 300 mA (maks. 3,5 W)
Dag-/natskift	Elektromekanisk IR-cut-filter
Videosystem	HD-TVI

IR-rækkevidden afhænger af omgivelserne. Hvis omgivelserne reflekteres dårligt i kameraets synsfelt, eller der ikke findes noget objekt inden for den maksimale belysningsrækkevidde, kan lysstyrken i videobilledet være for lav om natten. Dette betyder, at det kan være svært at bruge videobilledet.

Når kameraet installeres, skal du desuden sikre, at der ikke er nogen genstande i umiddelbar nærhed (f.eks. tagrende eller mur) i kameraets synsfelt. Der kan i så fald forekomme refleksioner af IR-lyset fra disse genstande. Virkningerne i videobilledet vil være ringformede overblændinger i den modsatte retning af genstanden.

HDCC31500

Säkerhetsanvisningar

30 m kombinationskabel

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer.

Vi forbeholder os retten til at ændre frit og uden forudgående advisering.
