MANUALE UTENTE HDCC31500 ABUS

Istruzioni per l'uso

Avvertenze importanti e FAQ su questo e altri prodotti alla pagina Internet

www.abus.com

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo dispositivo risponde ai requisiti previsti dalle vigenti direttive europee. La dichiarazione di conformità può essere richiesta presso:

Al fine di preservare tale stato e garantire un funzionamento sicuro, in qualità di utente, Lei è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso, facendo attenzione alle avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.

ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Spiegazione dei simboli

	Il simbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare.
	Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo.

Avvertenze importanti sulla sicurezza

	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.
	È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attentamente i seguenti punti:

• All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre, se il dispositivo viene smontato, l'omologazione (CE) e la garanzia decadono.
• Il prodotto può danneggiarsi anche cadendo da altezze ridotte.
• Montare il prodotto in modo che i raggi del sole non colpiscano direttamente il sensore di immagine dell'apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso.
  • L'apparecchio è concepito per l'utilizzo in ambienti interni ed esterni (IP66).

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

• eccessivo freddo o caldo
• esposizione diretta ai raggi solari
• polvere o gas infiammabili, vapori o solventi
• forti vibrazioni
• potenti campi magnetici, come in prossimità di macchine o altoparlanti.
• La telecamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:

• Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchetti di plastica, parti in polistirolo ecc. possono rivelarsi giochi pericolosi per i bambini.
• A causa delle piccole parti ingeribili, per motivi di sicurezza la telecamera per videosorveglianza non deve finire nelle mani dei bambini.
  • Non introdurre alcun oggetto all'interno dell'apparecchio attraverso le aperture
• Utilizzare esclusivamente apparecchi supplementari/accessori indicati dal produttore. Non collegare prodotti incompatibili.
• Osservare le avvertenze di sicurezza e le istruzioni per l'uso degli altri dispositivi collegati.
• Prima di mettere in funzione il dispositivo controllare se sono presenti danni; in tal caso non azionare il dispositivo.
• Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori possono distruggere il dispositivo e compromettere la sicurezza dell'utente (scossa elettrica).

Avvertenze sulla sicurezza

1. Alimentazione elettrica: Alimentatore 100-240 V CA, 50/60 Hz/12 V CC, 1 A (in dotazione) Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale. Scollegare il dispositivo dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.

2. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

3. Sorveglianza

La messa in funzione di impianti per la sorveglianza in determinati Paesi può essere vietata oppure regolamentata per legge.

Prima della messa in funzione dell'impianto, l'utente deve accertarsi che la sorveglianza si svolga nell'ambito delle rispettive normative di legge.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo di rete e alla spina di alimentazione, osservare le seguenti avvertenze:

2. Non modificare né manipolare il cavo di rete e la spina di alimentazione.
   • Non piegare o torcere il cavo di alimentazione.

3. Quando si scollega l'apparecchio dalla rete elettrica non tirare il cavo di rete bensì afferrare la spina.

4. Assicurarsi che il cavo di rete si trovi il più lontano possibile da fonti di calore per evitare si fonda il rivestimento in plastica.

5. Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

6. Non aprire mai l'alloggiamento o l'alimentatore.
   • Non infilare oggetti metallici o infiammabili all'interno dell'apparecchio.

7. Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali), utilizzare una protezione contro le sovratensioni.

8. Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

In caso di installazione all'interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un tecnico specializzato. Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri.Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Se l'imballaggio originale dovesse presentare danni, controllare prima l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Indice

1. Conformità d'uso....85
2. Dotazione....85
3. Caratteristiche e funzioni 85
4. Descrizioni della telecamera....86
5. Montaggio / installazione 87

5.1. Montaggio della telecamera 87
5.2. Allineamento della telecamera 88
5.3. Alimentazione elettrica 88
5.4. Installazione del cavo video....88

1. Manutenzione e pulizia....89

6.1. Manutenzione 89
6.2. Pulizia 89

1. Smaltimento....89
2. Dati tecnici 90

1. Conformità d'uso

La telecamera dome è adatta per la sorveglianza sia diurna che notturna. Grazie alla classe di protezione IP66 può essere utilizzata sia per interni che per esterni. La telecamera per esterni giorno/notte è dotata di un ottimo sensore di immagine. Fornisce immagini video in risoluzione HD e il segnale in uscita è disponibile in formato HD-TVI. Questo permette l'utilizzo di un tradizionale cavo coassiale per la trasmissione del segnale, che serve per la videosorveglianza unitamente a registratori o monitor che supportano la funzione HD-TVI.

2. Dotazione

Materiale di montaggio incl.

Istruzioni

Alimentatore con adattatore UE, AU e UK 12 V CC/ 1 A

Cavo combinato da 30 m

3. Caratteristiche e funzioni

• Risoluzione della telecamera molto dettagliata grazie a 1280 x 720 pixel con 25 immagini al secondo
• Robusta custodia protettiva contro gli agenti atmosferici (IP66)
• Con 24 LED IR per una portata di visione notturna fino a ca. 10 m
• Eliminazione dei rumori di fondo (DNR) per immagini di alta qualità anche in condizioni di illuminazione scarsa.
  • Commutazione giorno/notte automatica
• Possibili montaggio a soffitto e montaggio a parete
• Incl. cavo combinato video 1 x 30 m (segnale video + alimentaz. di tensione)
• Installazione Plug and Play e collegamento tramite presa BNC anche a cavi analogici preesistenti

4. Descrizioni della telecamera

1	Piastra di base della telecamera
2	Cappuccio della telecamera
3	Parte centrale della telecamera
4	Uscita video HD-TVI (BNC, dicitura "TVI")
5	Collegamento elettrico (5,5 x 2,1 mm, spina coassiale)

5. Montaggio / installazione

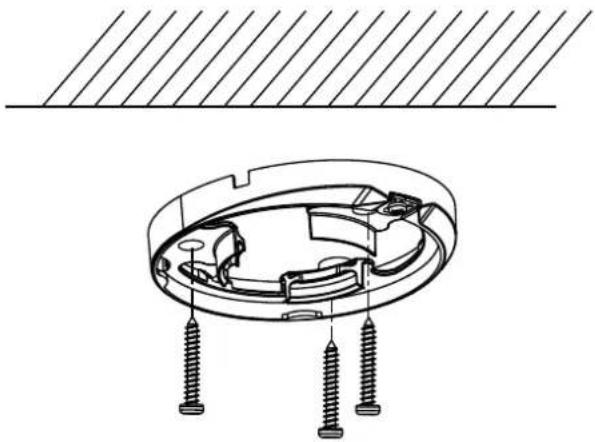

5.1. Montaggio della telecamera

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica.

Svitare e rimuovere la vite di fissaggio per il cappuccio della telecamera. Utilizzare la dima di foratura in dotazione per eseguire i fori di fissaggio.

Se la posa dei cavi deve essere eseguita lateralmente, allora far passare prima il cavo di allacciamento attraverso la piastra di base e l'apertura laterale della piastra.

A questo punto fissare la piastra di base.

Fissare quindi la parte centrale della telecamera posizionando il cappuccio. Avvitare solo leggermente la vite di fissaggio del cappuccio della telecamera per regolare l'allineamento della telecamera.

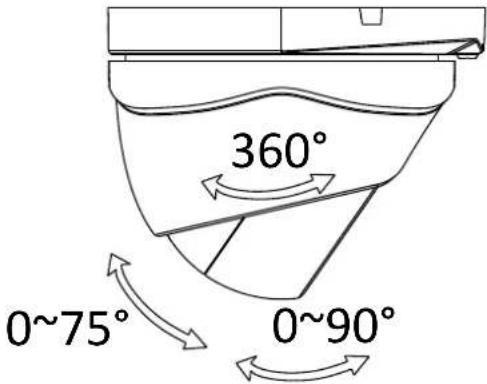

5.2. Allineamento della telecamera

Se necessario, allentare la vite di fissaggio sulla piastra di base della telecamera. La parte centrale della telecamera può ora essere orientata secondo tre assi. Serrare quindi saldamente la vite di fissaggio nella sua sede.

Inclinazione 75°

Orientamento 90°

Rotazione 360°

5.3. Alimentazione elettrica

	ATTENZIONE!Prima di procedere all'installazione, assicurarsi che la tensione di rete e la tensione nominale della telecamera coincidano.
		(1) Segnale video (BNC)(2) Alimentazione di tensione12 V CC (5,5 x 2,1 mm)

Le telecamere dispongono di una alimentazione di tensione di 12 V CC. Fare attenzione durante il collegamento alla polarità. Per il collegamento è predisposto un alimentatore a spina (spina tonda, 5,5 mm x 2,1 mm).

5.4. Installazione del cavo video

Per trasmettere il segnale video HD-TVI della telecamera a un registratore HD-TVI, collegare all'attacco con la dicitura "TVI" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 500 m (RG6) o 300 m (RG59).

Per garantire una qualità ottimale della trasmissione del segnale HD-TVI, è necessario che il cavo non sia piegato né schiacciato in alcun punto, né posato in un raggio troppo piccolo (raggio di curvatura min. 6 cm).Se il cavo è danneggiato o si è usurato con il passare del tempo, il segnale o la qualità delle immagini possono risentirne (ad es. possono apparire ombre vicino ai bordi).

6. Manutenzione e pulizia

6.1. Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all'alloggiamento.

Se si presume che il funzionamento non sia più sicuro, il prodotto deve essere messo fuori servizio, assicurandosi che non sia accidentalmente rimesso in funzione.

Si deve presumere che non sia più possibile un utilizzo sicuro quando

• l'apparecchio presenta danni evidenti,
  • l'apparecchio non funziona più

Fare attenzione a quanto segue:

Il prodotto non richiede manutenzione da parte dell'utente. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utente; pertanto non aprirlo mai.

6.2. Pulizia

Pulire il prodotto con un panno asciutto e pulito. Per rimuovere la sporcizia più ostinata, il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all'interno del dispositivo.

Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento e dello schermo potrebbe venire danneggiata (scolorimento).

7. Smaltimento

Attenzione: La direttiva europea 2002/96/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significa che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni sulla raccolta (anche per i Paesi extracomunitari), rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.

8. Dati tecnici

Numero di modello	HDCC31500
Dimensioni (Hx∅)	89,6 mm x 59,1 mm
Collegamenti	segnale video (BNC), alimentazione di tensione (DC)
Risoluzione	720p
Temperatura di esercizio	-20 °C - 50 °C
Sensore di immagine	Scansione progressiva 1/3" CMOS
Pixel (effettivi)	1280 (H) x 720 (V)
Frame rate	25 fps (PAL) / 30 fps (NTSC)
Regolazione otturatore elettronico	1/25 ~ 1/50.000 sec.
Compensazione del controluce	Sì
Peso	400 g
Angolo di osservazione orizzontale	76,88°
LED IR	24
Portata IR	10 m
Tipo di telecamera	Mini Dome
Umidità dell'aria	max 90%
Illuminazione minima (colore)	0,01 Lux
Illuminazione minima (S/W)	0,01 Lux (integrazione immagini attiva)
Illuminazione minima (IR)	0 Lux
Obiettivo	3,6 mm, obiettivo fisso
Eliminazione dei rumori di fondo	2D DNR, 3D DNR
Tipo di protezione	IP 66
Alimentazione di tensione	12 V CC ± 10%
Corrente assorbita	Max 300 mA (max 3,5 W)
Commutazione giorno/notte	Filtro IR-Cut elettromeccanico
Sistema video	HD-TVI

La portata IR dipende in gran misura dalle condizioni ambientali. Se l'ambiente nel campo visivo della telecamera provoca riflessi sfavorevoli o se gli oggetti non si trovano all'interno del raggio massimo d'illuminazione, la luminosità dell'immagine video notturna può essere troppo scarsa. Questo porta come conseguenza una scarsa recuperabilità delle immagini video.

Durante l'installazione fare inoltre attenzione che non siano presenti oggetti nelle immediate vicinanze del campo visivo della telecamera (ad es. grondaie o pareti). Tali oggetti potrebbero infatti riflettere la luce IR. Gli effetti sulle immagini video risulterebbero come sovrapposizioni ad anello nella direzione opposta a quella dell'oggetto.
