TVAC14010A - Telecamera di sorveglianza ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza
Marca	ABUS
Modello	TVAC14010A
Dimensioni (L x l x A)	7,0 x 9,0 x 12,0 cm
Peso	300 g
Alimentazione	12 V CC / PoE (Power over Ethernet)
Risoluzione	Full HD 1080p (1920 x 1080 pixel)
Angolo di visione	90° (diagonale)
Visione notturna	Sì, fino a 30 metri (LED infrarossi)
Rilevamento movimento	Sì, con notifica push
Connettività	Ethernet RJ45, Wi-Fi (opzionale)
Archiviazione	Scheda microSD (max 128 GB) o NAS
Protezione	Indice IP66 (resistente alle intemperie)
Temperatura di funzionamento	-20°C a +50°C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti aggressivi.
Sicurezza	Crittografia dei dati (HTTPS, AES)
Ricambi e riparabilità	Cavo di alimentazione, adattatore di rete, supporto di montaggio. Riparazione presso un centro assistenza autorizzato ABUS.
Informazioni generali	Garanzia 2 anni. Compatibile con i sistemi di videosorveglianza ABUS.

Domande frequenti - TVAC14010A ABUS

Come installare la telecamera ABUS TVAC14010A?

Fissare il supporto a muro con i tasselli forniti, collegare l'alimentazione 12V o PoE, quindi connettere il cavo Ethernet. Seguire le istruzioni della guida rapida.

La telecamera funziona senza fili?

Sì, può essere utilizzata in Wi-Fi (opzionale) o via cavo Ethernet per una connessione stabile.

Come configurare il rilevamento movimento?

Accedere all'interfaccia web della telecamera, andare nelle impostazioni di rilevamento, attivarlo e definire le zone di sensibilità. Riceverai notifiche sul tuo smartphone.

Qual è la risoluzione massima di questa telecamera?

La risoluzione massima è Full HD 1080p (1920 x 1080 pixel) a 30 fotogrammi al secondo.

Come visualizzare le immagini in diretta?

Utilizzare l'app ABUS Link Station o un browser web inserendo l'indirizzo IP della telecamera.

È possibile registrare i video su una scheda SD?

Sì, inserire una scheda microSD (fino a 128 GB) nell'apposito slot. La registrazione può essere continua o attivata dal movimento.

Come ripristinare la telecamera alle impostazioni di fabbrica?

Tenere premuto il pulsante di reset (situato sotto la telecamera) per 10 secondi finché il LED non lampeggia.

La telecamera resiste alla pioggia?

Sì, ha un grado di protezione IP66, il che significa che è protetta contro getti d'acqua e polvere. Adatta per uso esterno.

Qual è la portata della visione notturna?

La visione notturna a infrarossi consente di vedere fino a 30 metri nell'oscurità totale.

Dove trovare il manuale d'uso completo?

Il manuale d'uso è disponibile per il download gratuito su notice-facile.com in formato PDF.

MANUALE UTENTE TVAC14010A ABUS

Le presenti istruzioni per l'uso contengono note importanti sulla messa in funzione e sull'utilizzo. Vanno osservate anche in caso di cessione del prodotto a terzi.

La preghiamo pertanto di conservare le presenti istruzioni per l'uso in vista di una consultazione futura.

Un elenco dei contenuti con l'indicazione delle pagine corrispondenti è riportato nell'indice a pagina 55.

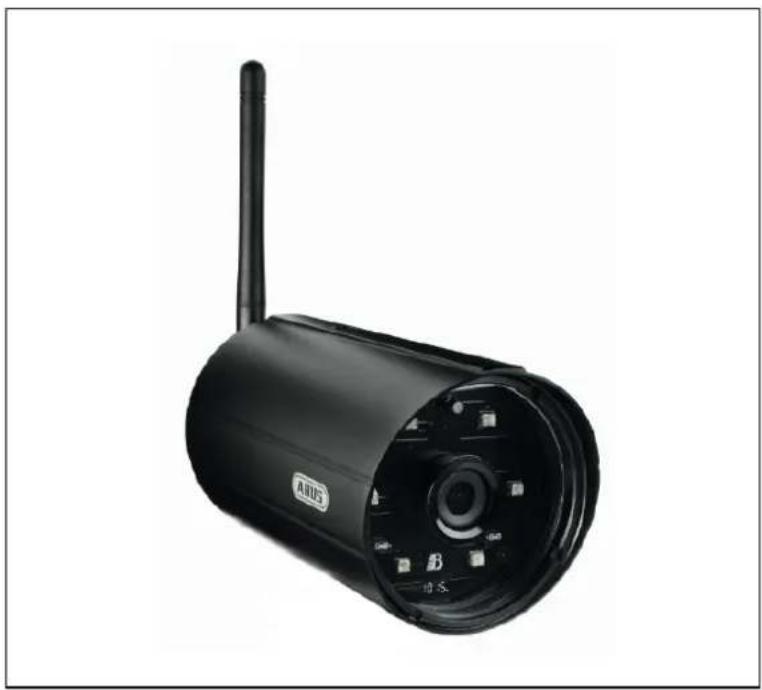

TVAC14010A

Istruzioni per l'uso

Avvertenze importanti e FAQ su questo e altri prodotti alla pagina internet

La ringraziamo per aver acquistato questo prodotto.

Questo apparecchio risponde ai requisiti previsti dalle vigenti direttive europee. La dichiarazione di conformità può essere richiesta presso:

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto ad osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto leggere tutte le istruzioni per l'uso, facendo attenzione alle avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

La memorizzazione dei dati è soggetta alle direttive relative alla tutela dei dati nei singoli Paesi

Avvertimento ai sensi dell'art. 201 dello StGB (codice penale tedesco):

Chi registra senza autorizzazione su un supporto audio parole altrui non pronunciate pubblicamente o fa uso di una registrazione prodotta in tal modo o la rende accessibile a terzi, può essere punito con pena detentiva o pecuniaria!

Può essere punito anche chi intercetta senza autorizzazione mediante un apparecchio di intercettazione parole altrui non pronunciate pubblicamente e non destinate alla sua conoscenza o comunica pubblicamente in maniera letterale o per sommi capi parole altrui pronunciate non pubblicamente registrate o intercettate.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.

ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Spiegazione dei simboli

	Il simbolo con un fulmine all'interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare.
	Questo simbolo indica consigli particolari e avvertenze sull'uso dell'apparecchio.

Avvertenze importanti sulla sicurezza

	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.
	È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Il presente apparecchio è stato fabbricato nel rispetto degli standard di sicurezza internazionali.

La preghiamo di leggere con attenzione le seguenti avvertenze sulla sicurezza.

Avvertenze sulla sicurezza

1. Alimentazione elettrica

Collegare la telecamera esclusivamente al tipo di alimentazione elettrica indicato sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale. Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.

2. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

3. Pulizia

Pulire la telecamera solo con un panno umido, senza utilizzare detergenti aggressivi.

Scollegare il monitor e la telecamera dalla rete elettrica.

4. Accessori

Collegare solo accessori espressamente predisposti a tale scopo. In caso contrario possono verificarsi situazioni di pericolo o danni al monitor o alla telecamera.

5. Luogo di installazione

La presente telecamera è predisposta sia per l'esercizio in ambienti esterni protetti che in ambienti interni. Il prodotto può danneggiarsi anche cadendo da altezze ridotte. Montare la telecamera in modo tale che i raggi del sole non ne colpiscano direttamente il sensore di immagine. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso. Utilizzare la telecamera solo in luoghi con temperature ambiente che rientrano nell'intervallo consentito:

La portata della trasmissione radio dipende da diversi fattori ambientali. Le particolarità specifiche del luogo di montaggio possono influire negativamente sulla portata. Se la visuale tra il ricevitore e il trasmettitore è libera, è possibile raggiungere una distanza massima di 150 m, che tuttavia si riduce molto all'interno di edifici.

I seguenti fattori ambientali condizionano sia la portata che il frame rate:

antenne per la telefonia mobile, tralicci dell'alta tensione, linee elettriche, soffitti e pareti, apparecchi con radiofrequenza uguale o vicina.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo di rete e alla spina di alimentazione, osservare le seguenti avvertenze:

• Non modificare né manipolare il cavo di rete e la spina di alimentazione.
- Quando si scollega l'apparecchio dalla rete elettrica non tirare il cavo di rete bensì afferrare la spina.
- Assicurarsi che il cavo di rete si trovi il più lontano possibile da fonti di calore per evitare la decomposizione del rivestimento in plastica.

1. Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

2. Non aprire mai l'alloggiamento o l'alimentatore.
   • Non infilare oggetti metallici o infiammabili all'interno dell'apparecchio.

3. Per evitare danni dovuti a sovratensioni (ad es. in caso di temporali) utilizzare una protezione contro le sovratensioni.

4. Scollegare immediatamente i dispositivi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un tecnico specializzato. Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri.

Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

• presenza di acqua o umidità troppo elevata
  • temperature al di fuori del campo consentito
• esposizione diretta ai raggi solari
• polvere o gas infiammabili, vapori o solventi
• forti vibrazioni
• potenti campi magnetici, come in prossimità di macchine o altoparlanti

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Se l'imballaggio originale dovesse presentare danni, controllare prima l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Indice

1. Conformità d'uso 56
2. Dotazione 56
3. Caratteristiche e funzioni....56
4. Descrizione della telecamera 57
5. Installazione 59
   5.1. Abbinamento della telecamera al monitor 59
   5.2. Montaggio della telecamera 59
6. Manutenzione e pulizia....61
   6.1. Manutenzione 61
   6.2. Pulizia 61
7. Smaltimento 61
8. Dati tecnici....62

1. Conformità d'uso

Questa telecamera wireless a infrarossi per esterni da 2,4 GHz è un accessorio opzionale per il monitor wireless da 7" (TVAC14000A). È possibile collegare un massimo di 4 videocamere al monitor. Con questa telecamera wireless a infrarossi per esterni da 2,4 GHz è possibile trasmettere via radio videosegnali al monitor wireless senza problemi.

La trasmissione via radio del segnale rappresenta un vantaggio in tutte le situazioni in cui non è possibile posare cavi: la telecamera trasmette il segnale video al monitor senza cavi. Grazie alla conversione in segnali digitali è possibile evitare disturbi e interferenze.

2. Dotazione

Supporto per la telecamera incl. materiale di montaggio

Telecamera wireless per esterni IR
2,4 GHz

Antenna

Alimentatore con adattatori 5 VDC/1A EU e UK

3. Caratteristiche e funzioni

• Telecamera wireless per esterni per set di videosorveglianza domestica 7" (TAVC14000A)
- Robuste telecamere wireless per esterni resistenti alle intemperie (IP66) con funzione di visione notturna a infrarossi e risoluzione VGA
- Registrazione in base al riconoscimento del movimento, alla programmazione oraria o permanente
- Possibilità di utilizzare fino a 4 telecamere wireless per set di videosorveglianza domestica

4. Descrizione della telecamera

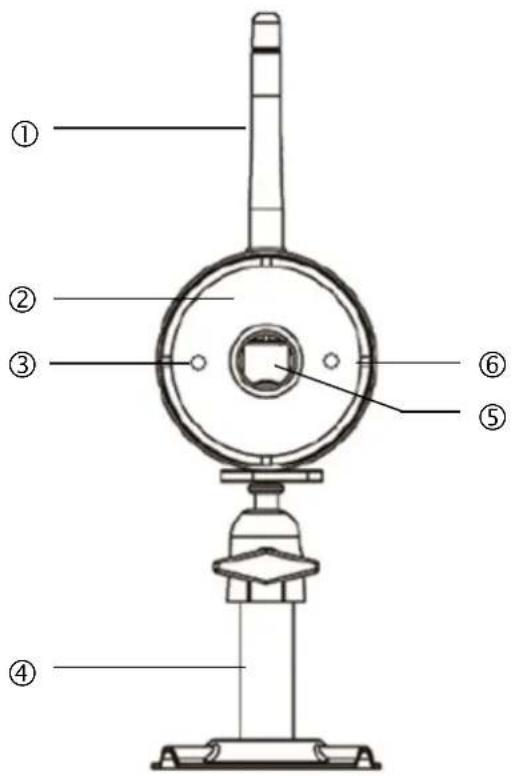

Vista anteriore:

1	Antenna
2	LED IR
3	LED Power
4	Supporto della telecamera
5	Obiettivo fisso
6	LED Link

LED	Stato	Significato
LED Power 3	On (rosso)	Telecamera accesa
	Off	Telecamera spenta
LED Link 6	Lampeggiamento	La telecamera è in "modalità Pairing"
	On (verde)	La telecamera è collegata al monitor
	Off	La telecamera è in Standby

Vista posteriore:

1	Collegamento SMA
2	Microfono
3	Tasto Pairing (abbinamento)
4	Collegamento alimentazione di tensione

5. Installazione

5.1. Abbinamento della telecamera al monitor

Per collegare una telecamera al monitor, procedere come segue:

1. Collegare la telecamera e il monitor agli alimentatori.
2. Nel menu del monitor selezionare "Impostazioni telecamera", quindi la telecamera desiderata. Selezionare l'opzione "Inizializzazione telecamera" e premere il tasto Menu.
3. Successivamente premere il tasto PAIRING sul cavo della telecamera. Il LED Link verde inizia a lampeggiare.
4. Una volta effettuato il collegamento il LED Link della telecamera si accende per 2 secondi, quindi si spegne. Sul monitor viene visualizzato il messaggio "Inizializzazione effettuata correttamente".

Attenzione:

Considerare che il collegamento può durare fino a 60 secondi.

5.2. Montaggio della telecamera

Con l'ausilio del supporto della telecamera scegliere un luogo adatto all'installazione. Segnare la posizione dei fori sul fondo e praticare i fori. Inserire prima i tasselli in dotazione e quindi fissare ora il supporto con le viti.

Attenzione:

Prima di procedere all'installazione, assicurarsi che la trasmissione radio copra il luogo in cui si desidera eseguire l'installazione.

Avvitare a questo scopo l'antenna in dotazione fin dall'inizio.

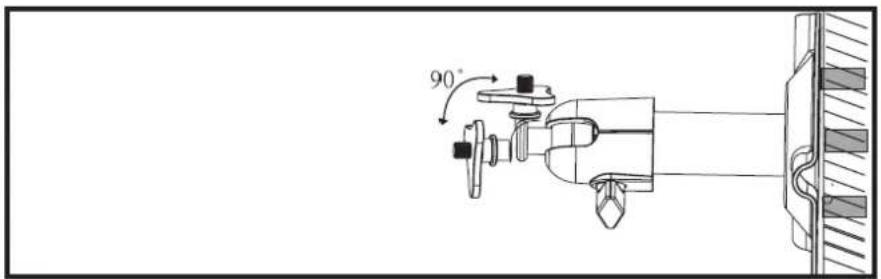

Per scegliere la posizione desiderata è possibile orientare il supporto di 90°. Allentare prima la vite laterale e quindi regolare l'angolo di osservazione desiderato. Infine fissare la vite nella posizione desiderata.

In seguito avvitare la telecamera al supporto e collegarla all'alimentatore.

Possibilità di montaggio:

6. Manutenzione e pulizia

6.1. Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all'alloggiamento.

Se si presume che non sia più possibile un esercizio sicuro, il prodotto deve essere messo fuori servizio e assicurato contro un esercizio accidentale.

Si deve presumere che non sia più possibile un utilizzo sicuro quando

• l'apparecchio presenta danni evidenti,
• l'apparecchio non funziona più

Fare attenzione a quanto segue:

Il prodotto non richiede manutenzione da parte dell'utente. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utente. Non aprirlo mai.

6.2. Pulizia

Pulire il prodotto con un panno asciutto e pulito. Per rimuovere lo sporco più ostinato il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all'interno dell'apparecchio.

Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento e dello schermo potrebbe venire danneggiata (scolorimento).

7. Smaltimento

Attenzione: La direttiva europea 2002/96/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significa che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni riguardo alla raccolta (anche per i Paesi extracomunitari) rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.

8. Dati tecnici

Codice tipo TVAC14010A
Risoluzione 640 x 480 pixel
Sensore di immagine CMOS da 1/4"
Obiettivo 3,6 mm (obiettivo fisso)
Angolo di osservazione 60° (orizzontale) / 43° (verticale)
Numero LED IR High-Power 6
Filtro infrarossi orientabile sì
Portata funzione di visione notturna	Max. 5 metri
Frequenza 2,4 GHz
Portata radio 150 m*
Potenza di trasmissione	15 +/- 2 dBm
Sensibilità -80 dBm
Modulazione FHSS
Tipo di protezione IP 66
Temperatura d'esercizio max	da -10°C a +50°C
Alimentazione di tensione DC	5 V DC
Corrente assorbita	550 mA (max.)
Dimensioni	150 x 74 x 68
Peso	390 g
Certificazioni CE

* La portata dipende dalle condizioni ambientali (ad es. antenne per la telefonia mobile, tralicci dell'alta tensione, linee elettriche, soffitti e pareti ecc.). In condizioni sfavorevoli la portata può essere minore!
