MODE D'EMPLOI TVAC14010A ABUS

Les recommandations contenues dans cette notice d'utilisation sont importantes pour la mise en service et l'utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur.

Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 31.

Nederlands

Manuel d'utilisateur

Vous trouverez les questions les plus fréquemment posées (FAQ) et des indications importantes sur ce produit ainsi que d'autres produits sur notre site Internet.

À conserver pour une utilisation ultérieure.

Introduction

Chère Cliente, cher Client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

L'enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Mise en garde selon le § 201 du code pénal allemand :

Toute personne enregistrant sur support audio les paroles d'autrui, prononcées de manière non publique et sans consentement préalable et faisant usage ou mettant cet enregistrement à la disposition de tiers, est passible d'une amende ou d'une peine d'emprisonnement !

Toute personne réalisant une écoute non autorisée et ne lui étant pas destinée, ou divulguant intégralement, ou partiellement, des paroles écoutées avec un appareil ou enregistrées sans consentement préalable, ayant été prononcées de manière non publique, encourt les mêmes peines que celles citées ci-dessus.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée ci-dessus.

La société ABUS Security-Center GmbH décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.

ABUS Security-Center n'est pas responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair à l'intérieur d'un triangle est utilisé en cas de danger pour la santé, par exemple risque d'électrocution.
	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel, d'instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et d'instructions d'utilisation spécifiques.

Consignes de sécurité importantes

	En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !

Ce matériel a été fabriqué dans le respect des normes de sécurité internationales.

Veuillez lire attentivement les consignes de sécurité suivantes.

Consignes de sécurité

1. Alimentation électrique

Utilisez la caméra uniquement avec une source de courant dont la tension secteur correspond à celle indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité.

Débranchez l'appareil du réseau électrique avant toute intervention de maintenance ou d'installation.

2. Surcharge

Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

3. Nettoyage

Nettoyez la caméra uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs. Débranchez ce faisant l'écran et la caméra du secteur.

4. Accessoires

Ne raccordez que des accessoires expressément conçus à cet effet. Sinon, cela pourrait provoquer un danger ou endommager l'écran ou la caméra.

5. Lieu d'installation

La caméra peut aussi bien être utilisée à l'extérieur, dans une zone abritée, qu'à l'intérieur. Une chute, même de faible hauteur, risque d'endommager le produit. Installez la caméra de manière que l'enregistreur d'images de la caméra ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel. Utilisez la caméra uniquement dans un endroit dont la température se situe dans la plage des températures ambiantes admissibles :

Caméra -10 °\~ +50 °C

La portée de la transmission radio dépend de différents facteurs ambiants. Les conditions du lieu de montage peuvent avoir une influence négative sur la portée. Il est ainsi possible d'atteindre une portée de jusqu'à 150 m, si rien n'interfère entre le récepteur et l'émetteur ; cette portée est donc nettement moins élevée à l'intérieur des bâtiments.

Les facteurs ambiants cités ci-après réduisent la portée et la fréquence d'images :

antennes-relais, piliers de ligne à haute tension, lignes électriques, murs et plafonds, appareils ayant une fréquence radio identique ou voisine.

Avertissements

Avant la première mise en service, vous devez avoir lu toutes les consignes de sécurité et d'utilisation et veiller à leur respect !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

2. Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.
   • Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.

3. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine en plastique du câble ne puisse pas fondre.

4. Suivez attentivement ces instructions. Leur non-respect pourrait provoquer une électrocution :

• N'ouvrez jamais le boîtier ou le bloc d'alimentation.
- N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.
- Veuillez utiliser une protection contre les surtensions afin d'éviter tout dommage dû à des surtensions (en cas de foudre, par ex.).

1. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre revendeur.

En cas de doute, ne procédez pas vous-même au montage, à l'installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.

Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Évitez d'utiliser le produit dans les conditions ambiantes suivantes :

• Lieu humide ou humidité élevée de l'air
• Températures en dehors de la plage autorisée
• Exposition directe aux rayons du soleil
• Poussières ou gaz, vapeurs ou solvants inflammables
• Fortes vibrations
• Champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Sommaire

1. Utilisation conforme aux prescriptions 32
2. Étendue de la livraison....32
3. Caractéristiques et fonctions.... 32
4. Description de la caméra....33
5. Installation 35
   5.1. Appairage de la caméra et de l'écran.... 35
   5.2. Montage de la caméra.... 35
6. Maintenance et nettoyage 37
   6.1. Maintenance 37
   6.2. Nettoyage 37
7. Élimination....37
8. Caractéristiques techniques.... 38

1. Utilisation conforme aux prescriptions

Cette caméra d'extérieur IR sans fil 2,4 GHz est un accessoire optionnel de l'écran sans fil 7" (TVAC14000A). Vous avez la possibilité de raccorder jusqu'à 4 caméras à l'écran. Avec cette caméra d'extérieur IR sans fil 2,4 GHz, vous pouvez transmettre sans problème des signaux vidéo par liaison radio à l'écran sans fil.

La transmission du signal par liaison radio est avantageuse partout où la pose de câbles est impossible : la caméra sans fil transmet le signal vidéo à l'écran. La conversion en signaux numériques permet de réduire les pannes et les interférences.

2. Étendue de la livraison

Support de caméra avec matériel de montage

Caméra d'extérieur IR sans fil 2,4 GHz

Antenne

Bloc d'alimentation avec prises EU et UK, 5 V CC/ 1 A

3. Caractéristiques et fonctions

• Caméra d'extérieur sans fil pour kit de vidéosurveillance domestique 7" (TVAC14000A)
• Caméra d'extérieur sans fil robuste et résistante aux intempéries (IP66) avec fonction de vision nocturne infrarouge et résolution VGA
• Enregistrement suite à une détection de mouvement, selon une programmation préalable ou en permanence
• Jusqu'à 4 caméras sans fil utilisables par kit de vidéosurveillance domestique

4. Description de la caméra

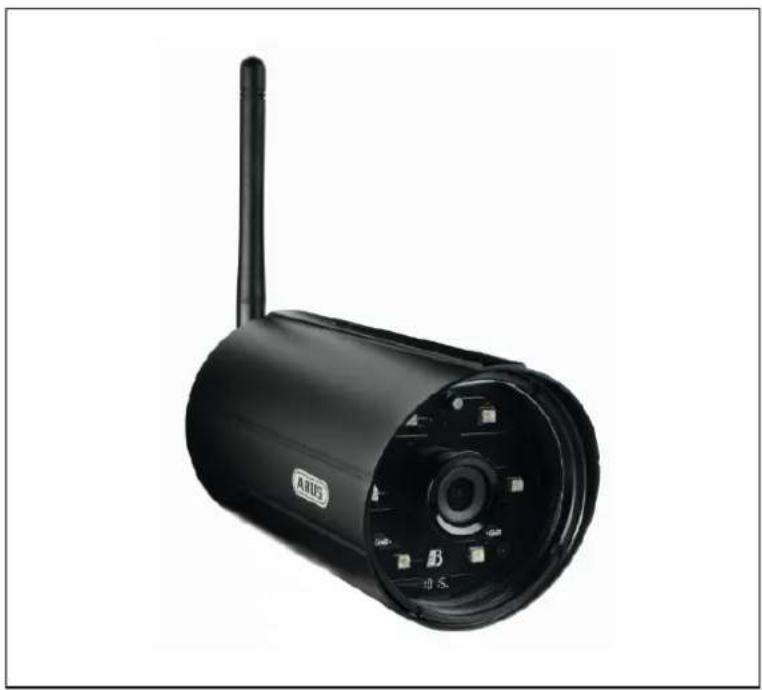

Vue de devant :

1	Antenne
2	Leds IR
3	LED « Power »
4	Support de caméra
5	Objectif fixe
6	LED « Link »

LED	État	Signification
LED « Power » 3	Allumée (rouge)	Caméra allumée
	Éteinte	Caméra éteinte
LED « Link » 6	Clignotement	La caméra est en « mode de pairage »
	Allumée (verte)	La caméra est connectée à l'écran
	Éteinte	La caméra est en mode veille

Vue de l'arrière :

1	Connexion SMA
2	Microphone
3	Touche de pairage
4	Raccordement alimentation électrique

5. Installation

5.1. Appairage de la caméra et de l'écran

Pour appairer une caméra à l'écran, procédez comme suit :

1. Raccordez la caméra et l'écran aux blocs d'alimentation.
2. Dans le menu de l'écran, sélectionnez « Réglages de la caméra », puis la caméra souhaitée. Sélectionnez maintenant l'option « Programmation de caméra » puis appuyez sur la touche Menu
3. Appuyez ensuite sur la touche de pairage du câble de la caméra. La LED « Link » verte commence à clignoter
4. La LED « Link » de la caméra s'allume pendant 2 secondes et s'éteint ensuite lorsque la connexion est établie. Le message « Programmation réussie » s'affiche sur l'écran.

Attention :

Veuillez noter que la durée nécessaire pour la connexion peut être de jusqu'à 60 secondes.

5.2. Montage de la caméra

En vous aidant du support de la caméra, choisissez un endroit approprié pour son installation. Marquez les trous de fixation sur la surface de montage et percez-les. Insérez les chevilles fournies puis procédez à la fixation du support avec les vis.

Attention :

avant de commencer l'installation, vérifiez que la portée nécessaire pour la transmission sans fil est disponible au lieu d'installation souhaité.

Pour ce faire, vissez l'antenne fournie dès le début.

Vous pouvez faire pivoter le support de 90° pour sélectionner la position voulue. Dévissez d'abord la vis sur le côté et réglez l'angle de visée voulu. Serrez enfin la vis afin de fixer le support dans la position voulue.

Vissez ensuite la caméra sur le support et raccordez le bloc d'alimentation à la caméra.

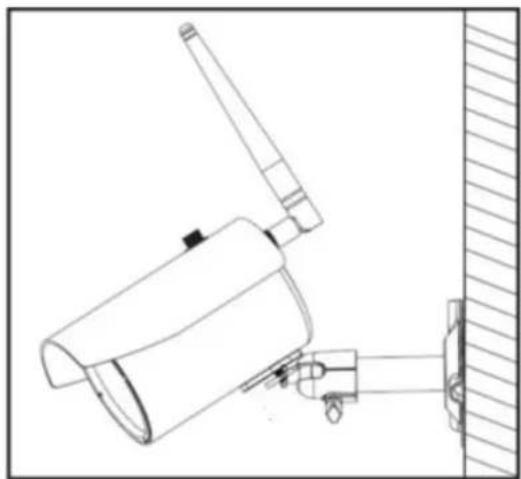

Possibilités de montage :

6. Maintenance et nettoyage

6.1. Maintenance

Contrôlez régulièrement la sécurité technique du produit par ex., l'état du boîtier.

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles,
  • l'appareil ne fonctionne plus

Remarque :

le produit ne nécessite aucune maintenance. Aucune de ses pièces internes ne nécessite de maintenance ni de contrôle de votre part. Ne l'ouvrez jamais.

6.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez légèrement le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques, car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).

7. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.

8. Caractéristiques techniques

Numéro de modèle TVAC14010A
Résolution 640 x 480 pixels
Enregistreur d'images 1/4" CMOS
Objectif (objectif fixe) 3,6 mm
Angle de visée	60° (horizontal) / 43° (vertical)
Nombre de LED infrarouges High-Power	6
Filtre pivotant IR Oui
Portée de la fonction vision nocturne	Max. 5 mètres
Fréquence 2,4 GHz
Portée radio 150 m*
Puissance d'émission	15 +/- 2 dBm
Sensibilité -80 dBm
Modulation FHSS
Indice de protection IP 66
Température de fonctionnement max.	-10 °C à +50 °C
Alimentation électrique CC 5 V CC
Consommation de courant	550 mA (max.)
Dimensions	150 x 74 x 68
Poids	390 g
Certifications CE

* La portée dépend des conditions ambiantes (par ex. antennes-relais,
piliers de lignes à haute tension, lignes électriques, plafonds et murs, etc.).
Lorsque les conditions sont défavorables, la portée du signal radio peut s'avérer inférieure !
