Producttype	Bewakingscamera
Merk	ABUS
Model	TVAC14010A
Afmetingen (L x B x H)	7,0 x 9,0 x 12,0 cm
Gewicht	300 g
Voeding	12 V DC / PoE (Power over Ethernet)
Resolutie	Full HD 1080p (1920 x 1080 pixels)
Kijkhoek	90° (diagonaal)
Nachtzicht	Ja, tot 30 meter (infrarood-LED's)
Bewegingsdetectie	Ja, met pushmelding
Connectiviteit	Ethernet RJ45, Wi-Fi (optioneel)
Opslag	microSD-kaart (max 128 GB) of NAS
Bescherming	IP66-classificatie (weerbestendig)
Bedrijfstemperatuur	-20°C tot +50°C
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen agressieve producten.
Beveiliging	Gegevensversleuteling (HTTPS, AES)
Reserveonderdelen en repareerbaarheid	Voedingskabel, netadapter, montagebeugel. Reparatie door erkende ABUS-service.
Algemene informatie	2 jaar garantie. Compatibel met ABUS beveiligingscamerasystemen.

Veelgestelde vragen - TVAC14010A ABUS

Hoe installeer ik de ABUS TVAC14010A camera?

Bevestig de muurbeugel met de meegeleverde pluggen, sluit de 12V-voeding of PoE aan en sluit de Ethernetkabel aan. Volg de instructies in de snelstartgids.

Werkt de camera draadloos?

Ja, hij kan draadloos via Wi-Fi (optioneel) of bedraad via Ethernet worden gebruikt voor een stabiele verbinding.

Hoe stel ik de bewegingsdetectie in?

Ga naar de webinterface van de camera, ga naar de detectie-instellingen, schakel deze in en stel de gevoeligheidszones in. U ontvangt meldingen op uw smartphone.

Wat is de maximale resolutie van deze camera?

De maximale resolutie is Full HD 1080p (1920 x 1080 pixels) bij 30 beelden per seconde.

Hoe kan ik live beelden bekijken?

Gebruik de ABUS Link Station-app of een webbrowser door het IP-adres van de camera in te voeren.

Kan ik video's opnemen op een SD-kaart?

Ja, plaats een microSD-kaart (tot 128 GB) in de daarvoor bestemde sleuf. De opname kan continu of op beweging worden geactiveerd.

Hoe reset ik de camera naar fabrieksinstellingen?

Houd de resetknop (onder de camera) 10 seconden ingedrukt totdat het lampje knippert.

Is de camera bestand tegen regen?

Ja, hij heeft een IP66-beschermingsklasse, wat betekent dat hij beschermd is tegen waterstralen en stof. Geschikt voor buitengebruik.

Wat is het bereik van het nachtzicht?

Het infrarood-nachtzicht maakt zicht tot 30 meter in volledige duisternis mogelijk.

Waar vind ik de volledige gebruiksaanwijzing?

De gebruiksaanwijzing is gratis te downloaden als PDF op notice-facile.com.

GEBRUIKSAANWIJZING TVAC14010A ABUS

Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening. Houd hier rekening mee, ook als u dit product aan derden doorgeeft.

Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 43.

Italiano

Gebruikershandleiding

Belangrijke aanwijzingen en FAQ's over dit product en andere producten vindt u op website

Hartelijk dank voor de aankoop van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde firma- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.

Waarschuwing volgens § 201 van het Duitse Wetboek van Strafrecht:

Wie onbevoegd het niet-openbare, gesproken woord van anderen op een geluidsdrager opneemt of een dergelijke opname gebruikt of aan derden beschikbaar stelt, kan worden bestraft met een gevangenisstraf of geldboete!

Ook het onbevoegd niet voor zijn kennis bedoelde, niet-openbare, gesproken woord van anderen afluisteren met een afluisterapparaat en/of het opgenomen of afgeluisterde, niet-openbare, gesproken woord van anderen woordelijk of inhoudelijk openbaar maken, is strafbaar.

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het bovenstaande adres.

ABUS Security-Center GmbH aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Verklaring van symbolen

	Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die absoluut in acht genomen moeten worden.
	Dit symbool wijst op bijzondere tips en instructies over de bediening.

Belangrijke veiligheidsinstructies

	Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt vervalt het recht op garantie. We aanvaarden geen aansprakelijkheid voor gevolgschade!
	Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Dit apparaat is vervaardigd met inachtneming van internationale veiligheidsnormen.

Lees de onderstaande veiligheidsinstructies aandachtig door.

Veiligheidsinstructies

1. Voeding

Gebruik deze camera alleen aangesloten op een voeding die de op het typeplaatje vermelde netspanning levert. Neem contact op met uw energiebedrijf als u niet zeker weet welke voeding bij u beschikbaar is. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Reiniging

Reinig de camera alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Monitor en camera moeten daarbij van de elektrische voeding worden afgekoppeld.

4. Accessoires

Sluit alleen uitdrukkelijk hiervoor bestemde accessoires aan. Anders kan dit tot gevaarlijke situaties of schade aan de monitor of de camera leiden.

5. Opstelplaats

De camera is zowel bedoeld voor beschermde buitentoepassingen als voor binnentoepassingen. Het product kan al beschadigd raken door een val van slechts geringe hoogte. Monteer de camera zo, dat direct zonlicht niet op de beeldopnemer van de camera kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht. Gebruik de camera alleen op plaatsen met temperaturen binnen het toegestane omgevingstemperatuurbereik:

Camera -10°\~ +50°C

6. Draadloze transmissie

Het bereik van de draadloze transmissie is afhankelijk van verschillende omgevingsfactoren. De lokale omstandigheden op de montagelocatie kunnen een negatief effect hebben op het bereik. Daarom kan bij vrij zicht tussen de ontvanger en zender een afstand van maximaal 150m overbrugd worden, in gebouwen echter aanzienlijk korter.

De volgende omgevingsfactoren beperken zowel het bereik als de beelfrequentie: antennes voor mobiele telefonie, hoogspanningsmasten, elektrische leidingen, plafonds en wanden, apparaten met dezelfde of nabijgelegen radiofrequentie.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Wijzig of manipuleer netsnoeren en netstekkers niet.

3. Als u het apparaat van het elektriciteitsnet loskoppelt, trek dan niet aan het netsnoer, maar aan de stekker.

4. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

5. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

6. Open nooit de behuizing of de voeding.

7. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

8. Om beschadigingen door overspanning (bijvoorbeeld onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

9. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een deskundige over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.

Sluit de installaties zo aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Voorkom tijdens het gebruik de volgende ongunstige omgevingscondities:

• Vocht of te hoge luchtvochtigheid
- Temperaturen buiten het toegestane bereik
- Direct zonlicht
• Stof of brandbare gassen, dampen of oplosmiddelen
- Sterke trillingen
- Sterke magneetvelden, zoals in de buurt van machines of luidsprekers

Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Als het apparaat beschadigd is, stuurt u het in de verpakking terug en informeert u de leveringsdienst.

Inhoud

1. Beoogd gebruik 44
2. Leveringsomvang 44
3. Kenmerken en functies.... 44
4. Beschrijving van de camera 45
5. Installatie 47
   5.1. Verbinding van de camera en de monitor 47
   5.2. Cameramontage 47
6. Onderhoud en reiniging 49
   6.1. Onderhoud....49
   6.2. Reiniging....49
7. Afvoer 49
8. Technische gegevens 50

1. Beoogd gebruik

Deze draadloze IR-buitencamera 2,4 GHz is een optioneel accessoire bij de 7" draadloze monitor (TVAC14000A). U kunt maximaal 4 camera's op de monitor aansluiten. Met deze draadloze 2,4 GHz IR-buitencamera kunt u probleemloos videosignalen draadloos naar de draadloze monitor sturen.

De draadloze signaaloverdracht komt overal van pas waar geen kabels kunnen worden gelegd: de camera geeft het videosignaal draadloos door aan de monitor. Door de conversie in digitale signalen kunnen storingen en interferenties worden voorkomen.

2. Leveringsomvang

Camerasteun incl. bevestigingsmateriaal

Draadloze IR-buitencamera 2,4 GHz

Antenne

Voeding incl. EU- en UK-adapter 5 VDC/ 1A

3. Kenmerken en functies

• Draadloze buitencamera voor 7" woonhuis- videobewakingsset (TAVC14000A)
• Robuuste, weerbestendige draadloze buitencamera's (IP66) met infrarood-nachtzichtfunctie en VGA-resolutie
• Opname na bewegingsdetectie, volgens tijdschema of continu
• Max. 4 draadloze camera's kunnen per woonhuis-videobewakingsset worden gebruikt

4. Beschrijving van de camera

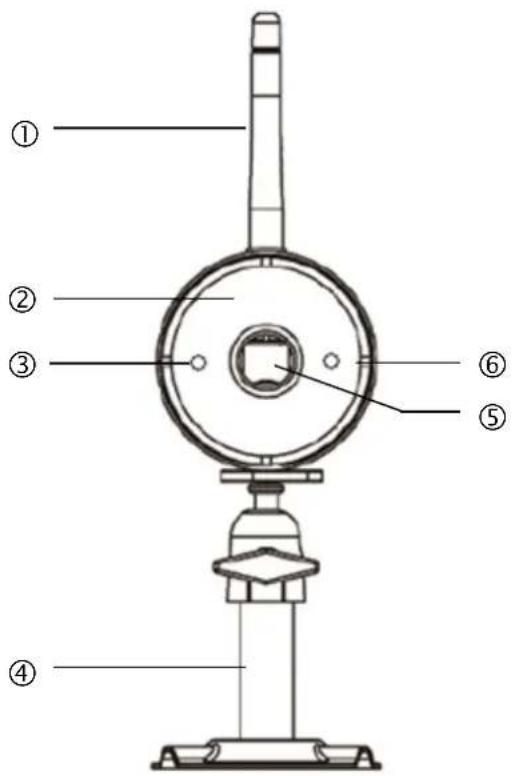

Vooraanzicht:

LED	Status	Betekenis
Power-LED 3	Aan (rood)	Camera aan
	Uit	Camera uit
Link-LED 6	Knipperen	De camera bevindt zich in "Pairing modus"
	Aan (groen)	Camera heeft verbinding met de monitor
	Uit	Camera staat in stand-by

Achteraanzicht:

1	SMA-aansluiting
2	Microfoon
3	Pairing-toets
4	Aansluiting elektrische voeding

5. Installatie

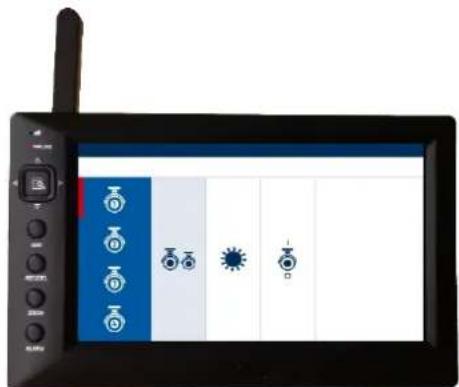

5.1. Verbinding van de camera en de monitor

Om een camera met de monitor te verbinden, gaat u als volgt te werk:

1. Sluit de camera en de monitor aan op de voedingen.
2. Selecteer in het menu van de monitor "Camera-instellingen" vervolgens de gewenste camera. Selecteer nu de optie "Camera programmeren" en druk op de menutoets.
3. Druk vervolgens op de PAIRING-toets op de kabel van de camera. De groene link-LED begint te knipperen.
4. Als de verbinding succesvol is, brandt de link-LED van de camera 2 seconden en gaat daarna uit. Op de monitor verschijnt het bericht "Programmering succesvol".

Let op:

Houd er rekening mee dat het verbinden maximaal 60 seconden kan duren.

5.2. Cameramontage

Kies met behulp van de camerasteun een geschikte plaats voor de installatie. Teken nu de boorgaten op de ondergrond en boor ze voor. Plaats eerst de meegeleverde pluggen en bevestig de houder vervolgens met de schroeven.

Let op:

Controleer voordat u met de installatie begint of de reikwijdte van de draadloze overdracht op de gewenste installatieplaats voorhanden is.

Schroef hiervoor de meegeleverde antenne al aan het begin vast.

U kunt de steun 90° draaien om de gewenste positie te kiezen. Draai eerst de schroef aan de zijkant los en stel de gewenste beeldhoek in. Draai de schroef vervolgens vast om de gewenste positie te fixeren.

Schroef daarna de camera op de steun en sluit de voeding aan op de camera.

Montagemogelijkheden:

6. Onderhoud en reiniging

6.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

• het apparaat zichtbare beschadigingen heeft,
• het apparaat niet meer functioneert

Neem het volgende in acht:

Het product is voor u onderhoudsvrij. Er bevinden zich geen componenten in het product die u moet controleren of onderhouden. Open het product nooit.

6.2. Reiniging

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt.

Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kan raken (verkleuringen).

7. Afvoer

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het af te danken apparaat kan via de officiële inzamelpunten in uw land worden afgevoerd. Volg de ter plaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.

Typenummer TVAC14010A
Resolutie 640 x 480 pixels
Beeldopnemer 1/4" CMOS
Objectief 3,6 mm (vast objectief)
Beeldhoek	60° (horizontaal) / 43° (verticaal)
Aantal High-Power IR-LED's	6
IR-draaifilter ja
Reikwijdte nachtzichtfunctie Max. 5 meter
Frequentie 2,4 GHz
Draadloos bereik 150 m*
Zendvermogen	15 +/- 2 dBm
Gevoeligheid -80 dBm
Modulatie FHSS
Beschermingsklasse IP 66
Max. bedrijfstemperatuur	-10°C bis +50°C
Voedingsspanning DC	5 VDC
Energieverbruik	550mA (max.)
Afmetingen	150 x 74 x 68
Gewicht	390 g
Certificeringen	CE

* De reikwijdte is afhankelijk van omgevingsfactoren (bijv. antennes voor mobiele telefonie, hoogspanningsmasten, elektrische leidingen, plafonds, wanden e.d.).
Onder ongunstige omstandigheden kunnen echter ook beperktere reikwijdtes behaald worden!

TVAC14010A

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
