Produkttyp	Övervakningskamera
Märke	ABUS
Modell	TVCC34010
Mått (L x B x H)	200 x 80 x 80 mm
Vikt	500 g
Strömförsörjning	Nätadapter 12 V DC ingår
Energiförbrukning	5 W
Upplösning	1920 x 1080 pixlar (Full HD)
Nattseende	Inbyggda infraröda lysdioder, räckvidd upp till 20 m
Betraktningsvinkel	90° (diagonal)
Rörelsedetektering	Ja, med notifiering via e-post eller app
Inspelning	På microSD-kort (max 128 GB) eller NAS-server
Anslutning	Ethernet RJ45, Wi-Fi 2,4 GHz
Protokoll som stöds	IPv4, HTTP, FTP, SMTP, ONVIF
Skyddsklass	IP66 (väderbeständig)
Driftstemperatur	-20 °C till 50 °C
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande rengöringsmedel.
Säkerhet	Installation på hög höjd för att förhindra obehörig åtkomst. Använd säkerhetskablar.
Reservdelar och reparerbarhet	Reparationer måste utföras av en ABUS-certifierad tekniker. Inga reservdelar tillgängliga för användaren.
Allmän information	2 års tillverkargaranti. Tillverkad i Tyskland.

Vanliga frågor - TVCC34010 ABUS

Hur installerar jag kameran TVCC34010?

Fäst monteringsfästet i väggen eller taket med medföljande pluggar och skruvar. Anslut nätadaptern eller PoE Ethernet-kabeln. Följ instruktionerna i ABUS-appen för att ansluta kameran till ditt Wi-Fi-nätverk.

Är kameran kompatibel med nattseende?

Ja, TVCC34010 har inbyggda infraröda lysdioder som möjliggör nattseende upp till 20 meter. Svartvita bilder aktiveras automatiskt vid svagt ljus.

Kan jag använda kameran utan molnprenumeration?

Ja, du kan spela in videor lokalt på ett microSD-kort (upp till 128 GB) eller på en NAS-server. Ingen prenumeration krävs för lokal lagring.

Hur återställer jag kameran till fabriksinställningarna?

Håll in Återställningsknappen på baksidan av kameran i cirka 10 sekunder tills indikatorlampan blinkar. Kameran startar om med standardinställningarna.

Är kameran vattentät?

Ja, TVCC34010 har skyddsklass IP66, vilket gör den motståndskraftig mot vattenstänk och damm. Den kan användas utomhus.

Hur får jag fjärråtkomst till kameran?

Ladda ner appen ABUS Link Station eller ABUS IP Camera på din smartphone. Logga in med ditt konto och lägg till kameran genom att skanna QR-koden på enheten.

Vad gör jag om kameran inte ansluter till Wi-Fi?

Kontrollera att routern sänder på 2,4 GHz-bandet (kameran stöder inte 5 GHz). Se till att Wi-Fi-lösenordet är korrekt. Om problemet kvarstår, återställ kameran och försök igen.

Kan jag använda kameran med en NVR-inspelare?

Ja, kameran är kompatibel med NVR-inspelare som stöder protokollet ONVIF. Anslut den via Ethernet och konfigurera den i din NVR:s gränssnitt.

Hur uppdaterar jag kamerans firmware?

I ABUS-appen, gå till kamerans inställningar och välj Firmware-uppdatering. Appen kommer automatiskt att söka efter nya versioner och erbjuda dig att installera dem.

Avger kameran ett pip under installationen?

Nej, TVCC34010 har ingen högtalare. De enda indikatorerna är LED-lamporna på framsidan: fast grönt för lyckad anslutning, blinkande orange i ihopparningsläge.

BRUKSANVISNING TVCC34010 ABUS

Svensk översättning av den tyska originalbruksanvisningen. Förvara för framtida användning

Inledning

Bäste kund,

Vi vill passa på att tacka dig för att du valt denna produkt.

Denna produkt uppfyller kraven i relevanta och gällande EU-riktlinjer. Försäkran om överensstämmelse finns att tillgå hos:

Som användare måste du följa denna bruksanvisning för att användningen ska klassas som riskfri!

Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla nämnda företagsnamn och produktbeteckningar är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna.

Kontakta din installatör eller återförsäljare vid frågor.

Ansvarsfriskrivning

Denna bruksanvisning har tagits fram med största omsorg. Om du upptäcker några felaktigheter eller försummelser, vänligen meddela oss skriftligen på den adress som anges på baksidan av bruksanvisningen. ABUS Security-Center GmbH & Co. KG ansvarar inte för tekniska eller typografiska fel och förbehåller sig rätten att när som helst, och utan förvarning, utföra ändringar på produkten och i bruksanvisningarna. ABUS Security-Center ansvarar inte för direkta och indirekta följdskador, som uppstår i samband med installationen eller användningen av denna produkt eller av produktens arbetssätt. Vi ger inte någon slags garanti för innehållet i detta dokument.

Symbolförklaring

	Symbolen med blixt och triangel används för att visa när risk för skador föreligger, t.ex. på grund av elektriska stötar.
	Ett utropstecken i triangeln visar att det finns viktiga anvisningar i denna bruksanvisning som måste beaktas.
	Denna symbol visar att det finns särskilda tips och anvisningar på hur produkten ska användas.

Viktiga säkerhetsanvisningar

	Vid skador som uppstår på grund av att anvisningarna i bruksanvisningen inte har följts upphör garantin. Vi övertar inget ansvar för följdskador!
	Vi övertar inget ansvar för sak- och personskador som kan härledas till felaktig användning eller att säkerhetsanvisningarna inte har följts. I dessa fall upphör alla garantianspråk.

Bäste kund, följande säkerhetsanvisningar och faroangivelser syftar inte enbart till att skydda mot personskador, utan även till att skydda mot skador på produkten. Läs noggrant igenom följande punkter:

• Produkten innehåller inga komponenter som behöver underhållas. Om produkten tas isär upphör godkännandet (CE) och garantin.
• Även vid fall från små höjder riskerar produkten att skadas.
• Montera produkten så att inget direkt solljus kan nå produktens bildupptagare. Observera monteringsanvisningarna i motsvarande kapitel i denna bruksanvisning.

Undvik följande omgivningsförhållanden vid användning:

• fukt eller för hög luftfuktighet
  • extrem kyla eller hetta
• direkt solljus
• damm eller brännbara gaser, ångor eller lösningsmedel
• kraftiga vibrationer
• starka magnetfält, t.ex. i närheten av maskiner och högtalare.
• Kameran får inte installeras på instabila ytor.

Allmänna säkerhetsanvisningar:

• Låt inte förpackningsmaterialet ligga framme! Plastfilm, plastpåsar, polystyren etc, kan vara farliga för barn.
• Av säkerhetsskäl får små barn inte leka med videoövervakningskameran. Kameran innehåller små delar som kan utgöra en kvävningsrisk om de sväljs.
• För inte in föremål genom öppningarna in i produkten.
• Använd endast de tillbehör som anges av tillverkaren. Anslut inga icke-kompatibla produkter.
• Följ säkerhetsanvisningarna och bruksanvisningarna för övriga anslutna enheter.
• Kontrollera produkten beträffande skador innan den börjar användas. Börja inte använda produkten om skador kan fastställas!
• Observera gränsvärden i tekniska data gällande driftspänning. För hög spänning kan förstöra produkten och utgöra en risk för personskador (elektrisk stöt).

1. Strömförsörjning: Nätdel 100–240 V AC, 50/60 Hz / 12 V DC, 1,5 A (ingår i leveransen)

Driv endast produkten med en strömkälla som har samma nätspänning som anges på typskylten. Om du inte känner till nätspänningen på användningsplatsen, kontakta din elleverantör. Bryt strömtillförseln till produkten innan du påbörjar underhålls- och installationsarbeten.

1. Överbelastning

Överbelasta inte eluttag, förlängningskabel och adaptrar eftersom detta kan orsaka eldsvådor eller elektriska stötar.

1. Rengöring

Rengör produkten endast med en fuktig trasa utan starka rengöringsmedel.

Vid rengöringen ska strömtillförseln till produkten brytas.

Varningar

Alla säkerhets- och användningsanvisningar måste läsas innan produkten används för första gången!

1. Observera följande anvisningar för att förhindra skador på nätkabel och nätkontakt:

2. Förändra och manipulera inte nätkabeln och nätkontakten.

3. Böj och tvinna inte nätkabeln.
4. När du bryter strömtillförseln till produkten, dra inte i nätkabeln, utan dra ur kabeln i kontakten.

5. Se till att nätkabeln befinner sig så långt som möjligt ifrån uppvärmningsanordningar för att förhindra att plastmanteln smälter.

6. Följ dessa anvisningar. Risk för elektriska stötar föreligger om dessa anvisningar inte följs:

7. Öppna aldrig höljet eller nätdelen.

8. För inte in metallföremål eller brandfarliga föremål i produkten.

9. För att förhindra skador på grund av överspänning (exempel: åskväder), använd ett överlastskydd.

10. Bryt omedelbart strömtillförseln till de defekta produkterna och informera din återförsäljare.

Vid installation i ett befintligt videoövervakningssystem, kontrollera att all utrustning separeras från elnätet och lågspänningskretsen.

Låt en behörig elektriker utföra monteringen, installationen och kabeldragningen om du är osäker på hur dessa arbeten ska utföras. Felaktig utförda eller oprofessionella arbeten på elnätet och eldrivna hushållsapparater utgör inte bara en fara för dig, utan även för andra människor.Utför installationen så att elnätet och lågspänningskretsen alltid är åtskilda, aldrig är anslutna till varandra och inte heller kan anslutas till varandra på grund av störningar.

Uppackning

Hantera produkten med största varsamhet under uppackningen.

Om originalförpackningen är skadad, kontrollera först produkten. Om produkten uppvisar skador, skicka tillbaka produkten med förpackningen och informera speditören.

Innehållsförteckning

1. Ändamålsenlig användning 88
2. Leveransomfång....88
3. Egenskaper och funktioner 88
4. Beskrivning av kameran 89
5. Montering/Installation 89

5.1 Montering av kameran....89
5.2 Justering av kameran....90
5.3 Strömförsörjning 91
5.4 Montering av videokabeln 91

1. Underhåll och rengöring....91

6.1 Underhåll....91
6.2 Rengöring....92

1. Avfallshantering 92

2. Tekniska data....92

1. Ändamålsenlig användning

Domekameran är avsedd för användning på både dagen och natten. Tack vare skyddsklass IP66 kan kameran användas både inomhus och utomhus. Domekameran för utomhusbruk med dag-/nattfunktion är utrustad med en bildupptagare av högsta klass. Kameran ska användas för videoövervakning tillsammans med en inspelningsanordning eller en övervakningsmonitor.

En utförlig funktionsbeskrivning finns i kapitel "3. Egenskaper och funktioner".

2. Leveransomfång

Dag/natt Mini-domekamera för utomhusbruk inkl. monteringsmaterial

Nätdel inkl. EU-, AU- och UK-adapter 12 V DC / 1,5 A

Bruksanvisning

3. Egenskaper och funktioner

• Kompakt dag/natt-domekamera för utomhusbruk
• Många olika monteringsalternativ för kameran – både inomhus och utomhus
• Avskalad design och hög skyddsklass (IP66)
• Hög, precis upplösning tack vare 600 TVL
• Inkl. 20 m kombikabel
• Perfekt för komplettering av TVVR30004 eller TVVR30104

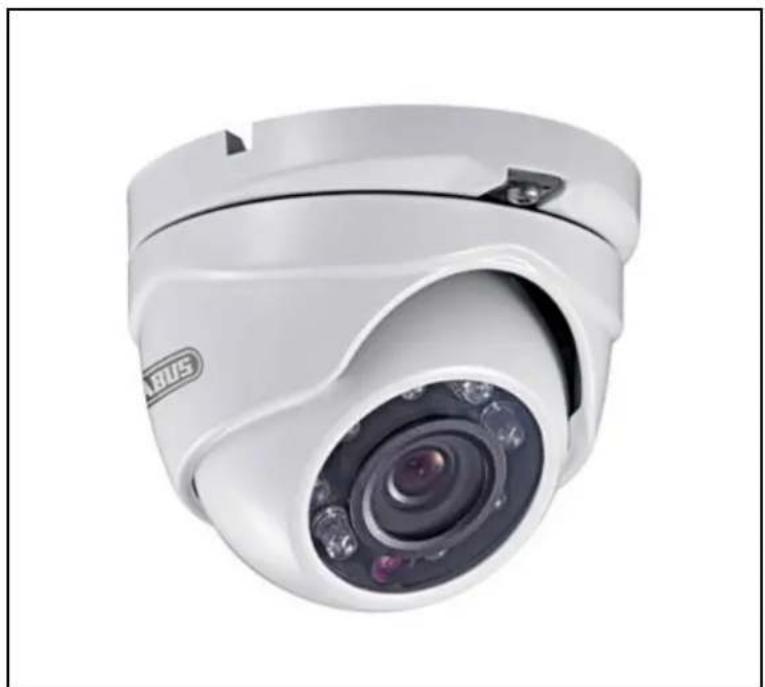

4. Beskrivning av kameran

1	Kameralock
2	Golvplatta
3	Kamerahölje
4	IR-lysdioder
5	Objektiv
6	Spänningsförsörjning
7	Videosignal

Under monteringen måste strömtillförseln till kameran vara bruten.

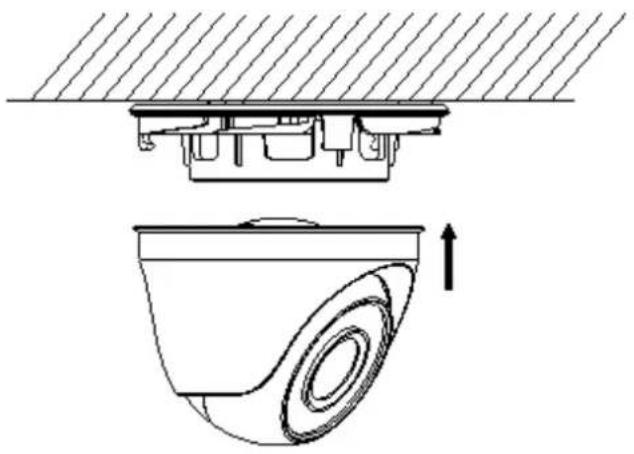

Lossa fästskruven för kameralocket och avlägsna locket. Använd den medföljande borrschablonen för att borra upp fästhålen. Fäst golvplattan med de medföljande skruvarna och pluggarna.

För kabeln genom golvplattan och vid behov även genom sidoöppningen. Fixera därefter kameralocket och fäst det genom att låsa fästskruven.

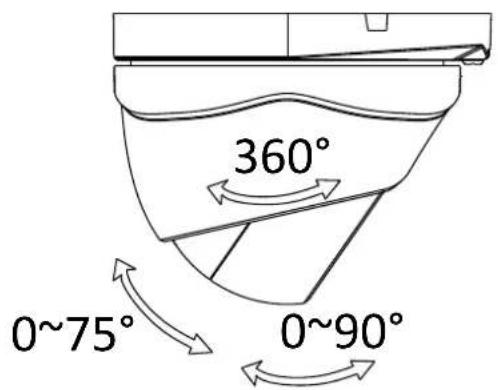

Lossa fästskruven för att justera kameran. Kameran kan nu justeras i 3 riktningar. Dra åt skruven när du är klar med justeringen.

Lutning	75°
Vridning	90°
Rotation	360°

5.3 Strömförsörjning

	OBS!Innan du påbörjar installationen, se till att nätpänningen och kamerans nominella spänning stämmer överens.
		(1) Videosignal (BNC)(2) Spänningsförsörjning12 V DC (5,5 x 2,1 mm)

Kamerorna är försedda med en 12 V DC spänningsförsörjning. Beakta polariteten vid anslutningen. En rund kontakt (5,5 mm x 2,1 mm) används för anslutningen.

5.4 Montering av videokabeln

För att överföra kamerans videosignal till en omvandlare, monitor eller inspelare måste en en koaxialkabel av typen RG59 med BNC-kontakt (hankontakt) anslutas till "Video-OUT"-utgången. Max. kabellängd till nästa enhet är 150 meter. Motsvarande signalförstärkare kan användas för att öka räckvidden.

6. Underhåll och rengöring

6.1 Underhåll

Kontrollera regelbundet produktens tekniska säkerhet, t.ex. beträffande skador på höljet.

Om det kan antas att produkten inte längre kan användas på ett säkert sätt, ska produkten tas ur drift och skyddas så att den inte kan användas oavsiktligt.

Vid följande tillstånd kan det antas att produkten inte längre kan användas på ett säkert sätt:

• Produkten uppvisar synliga skador.
• Produkten fungerar inte längre.

Observera:

Produkten är underhållsfri. Produkten innehåller inga komponenter som behöver underhållas eller kontrolleras. Öppna därför aldrig produkten.

6.2 Rengöring

Rengör produkten med en ren, torr trasa. Vid kraftig smuts kan trasan fuktas lätt med ljummet vatten.

Se dock till att ingen vätska tränger in i produkten.

Använd inga kemiska rengöringsmedel. Höljets och monitorns yta riskerar att skadas (missfärgningar).

7. Avfallshantering

OBS! EG-direktivet 2002/96/EG reglerar korrekt hantering, insamling och återvinning av använda elektroniska apparater. Denna symbol innebär att produkten, i slutet av sin livslängd och i enlighet med lagstadgade föreskrifter, måste separeras från hushållsavfall och kommersiellt avfall samt avfallshanteras. Avfallshanteringen av gamla produkter sköts av återvinningsanläggningar i ditt land. Följ lokala föreskrifter vid avfallshantering av material. För mer information om återvinning (även för länder utanför EU), kontakta de lokala myndigheterna. Den separata insamlingen och återvinningen skyddar miljön. Dessutom kan du vara säker på att alla miljö- och hälsoskyddsbestämmelser observeras vid återvinningsanläggningen.

8. Tekniska data

Modellnummer	TVCC34010
Bildupptagare	1/3" DIS
Kameratyp	Dag/natt-kamera för utomhusbruk
Upplösning	600 TVL
Bildelement (effective)	720 (H) x 480 (V)
Objektiv	3,6 mm, Fix-objektiv
Horisontell blickvinkel	68,4°
Dag-/nattomkoppling	Elektromekaniskt IR-cut-filter
Min.-belysning (färg)	0.1 lux
Min.-belysning (IR)	0 lux
Brusreducing	>52 dB
Electronic-Shutter-reglering	1/25 ~ 1/15,000 s
Motljuskompensation	Ja
Videosystem	PAL/NTSC
IR-lysdioder	12
IR-räckvidd	10 m
Anslutningar	Videosignal (BNC), spänningsförsörjning (DC)
Spänningsförsörjning	12 V DC
Strömförbrukning	Max. 5 W
Drifttemperatur	-20 °C–50 °C
Luftfuktighet	Max. 90 %
Skyddsklass	IP 66
Mått (Hx∅)	89,6 mm x 59,1 mm
Vikt	400 g

TVCC34010

Denna publikation kommer från ABUS Security-Center GmbH & Co KG, Linker Kreuthweg 5, 86444 Affing, Tyskland. Alla rättigheter, inklusive översättning, förbehållna. Alla typer av reproduktion, till exempel fotokopiering, mikrofilmning eller lagring i elektronisk utrustning för databehandling kräver skriftligt tillstånd från utgivaren.

Mångfaldigande, helt eller delvist, är förbjudet. Denna bruksanvisning motsvarar vid tryckningen aktuell teknisk nivå. Förändringar av teknik och utrustning förbehållna.
