Produkttype	Overvågningskamera
Mærke	ABUS
Model	TVCC34010
Dimensioner (L x B x H)	200 x 80 x 80 mm
Vægt	500 g
Strømforsyning	Medfølgende 12 V DC strømadapter
Strømforbrug	5 W
Opløsning	1920 x 1080 pixels (Full HD)
Nattesyn	Integrerede infrarøde LED'er, rækkevidde op til 20 m
Synsvinkel	90° (diagonal)
Bevægelsesdetektering	Ja, med notifikation via e-mail eller app
Optagelse	På microSD-kort (maks. 128 GB) eller NAS-server
Tilslutningsmuligheder	Ethernet RJ45, Wi-Fi 2,4 GHz
Understøttede protokoller	IPv4, HTTP, FTP, SMTP, ONVIF
Beskyttelsesklasse	IP66 (vejrbestandig)
Driftstemperatur	-20 °C til 50 °C
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke slibende midler.
Sikkerhed	Montering i højden for at forhindre uautoriseret adgang. Brug sikkerhedskabler.
Reservedele og reparerbarhed	Reparationer skal udføres af en ABUS-godkendt professionel. Ingen reservedele tilgængelige for brugeren.
Generelle oplysninger	2 års producentgaranti. Fremstillet i Tyskland.

Ofte stillede spørgsmål - TVCC34010 ABUS

Hvordan installeres TVCC34010 kameraet?

Fastgør monteringsbeslaget til væggen eller loftet ved hjælp af medfølgende rawlplug og skruer. Tilslut strømadapteren eller PoE Ethernet-kablet. Følg instruktionerne i ABUS-appen for at tilslutte kameraet til dit Wi-Fi-netværk.

Er kameraet kompatibelt med nattesyn?

Ja, TVCC34010 har integrerede infrarøde LED'er, der muliggør nattesyn op til 20 meter. Sort-hvide billeder aktiveres automatisk ved svagt lys.

Kan jeg bruge kameraet uden cloud-abonnement?

Ja, du kan optage videoer lokalt på et microSD-kort (op til 128 GB) eller på en NAS-server. Intet abonnement er nødvendigt til lokal lagring.

Hvordan nulstilles kameraet til fabriksindstillinger?

Hold Reset-knappen på bagsiden af kameraet nede i ca. 10 sekunder, indtil LED'en blinker. Kameraet genstarter med standardindstillingerne.

Er kameraet vandtæt?

Ja, TVCC34010 har en beskyttelsesklasse på IP66, hvilket gør det modstandsdygtigt over for vandsprøjt og støv. Det kan bruges udendørs.

Hvordan får jeg fjernadgang til kameraet?

Download ABUS Link Station- eller ABUS IP Camera-app'en på din smartphone. Log ind med din konto, og tilføj kameraet ved at scanne QR-koden på enheden.

Hvad gør jeg, hvis kameraet ikke opretter forbindelse til Wi-Fi?

Kontrollér, at routeren sender på 2,4 GHz-båndet (kameraet understøtter ikke 5 GHz). Sørg for, at Wi-Fi-adgangskoden er korrekt. Hvis problemet fortsætter, nulstil kameraet og prøv igen.

Kan jeg bruge kameraet med en NVR-optager?

Ja, kameraet er kompatibelt med NVR-optagere, der understøtter ONVIF-protokollen. Tilslut det via Ethernet, og konfigurér det i din NVR's grænseflade.

Hvordan opdaterer jeg kameraets firmware?

I ABUS-app'en skal du gå til kameraets indstillinger og vælge Firmwareopdatering. App'en tjekker automatisk efter nye versioner og tilbyder at installere dem.

Udstøder kameraet en biplyd under installationen?

Nej, TVCC34010 har ikke en højttaler. De eneste indikatorer er LED'er på forsiden: konstant grøn ved succesfuld forbindelse, blinkende orange i parringstilstand.

BRUGSANVISNING TVCC34010 ABUS

Betjeningsvejledning

Version 09/2013

CE

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidige formål

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver.

Overensstemmelseserklæringen kan rekvireres hos:

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:

• Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.
• Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.
• Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager ikke komme i hænderne på små børn.
• Før ikke genstande gennem åbningerne ind i apparatets indre.
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.
• Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er beskadiget.
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz / 24V AC, 3 A (medleveres)

Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-forsyningsselskabet.

Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.

1. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

1. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik:

2. Netkabler og netstik må ikke ændres eller manipuleres.
   • Bøj eller sno ikke netkablet.

3. Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.

4. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at kunststofbeklædningen smelter.

5. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

6. Undlad at åbne huset og strømforsyningsenheden.

7. Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.

8. Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

9. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Bestemt anvendelse....48
2. Leveringsomfang......48
3. Egenskaber og funktioner .... 48
4. Beskrivelse af kameraet....49
5. Montage/installation....49

5.1 Montering af kameraet 49
5.2 Justering af kameraet....50
5.3 Strømforsyning....51
5.4 Anbringelse af videokablet 51

1. Vækanskaffelse 52

2. Teknisk data....52

1. Bestemt anvendelse

Domekameraet er egnet både til dag- og natfunktion. Takket være kapslingsklassen IP66 kan det anvendes både indendørs og udendørs. Det udendørs dag/nat-domekamera er udstyret med en billedsensor af høj kvalitet. Det anvendes til videoovervågning i forbindelse med et optagelsesapparat eller en overvågningsmonitor.

Der findes en udførlig funktionsbeskrivelse i kapitel "3. Særlige kendetegn og funktioner".

2. Leveringsomfang

3. Egenskaber og funktioner

• Kompakt udendørs-domekamera med dag-/natsigt
• Alsidig anbringelsesmulighed for kameraet – uanset om det er indendørs eller udendørs
• Diskret design og høj kapslingsklasse (IP66)
• Høj detaljeret opløsning takket være 600 TVL
• Inkl. 20 meter kombikabel
• Ideel til udvidelse af TVVR30004 eller TVVR30104

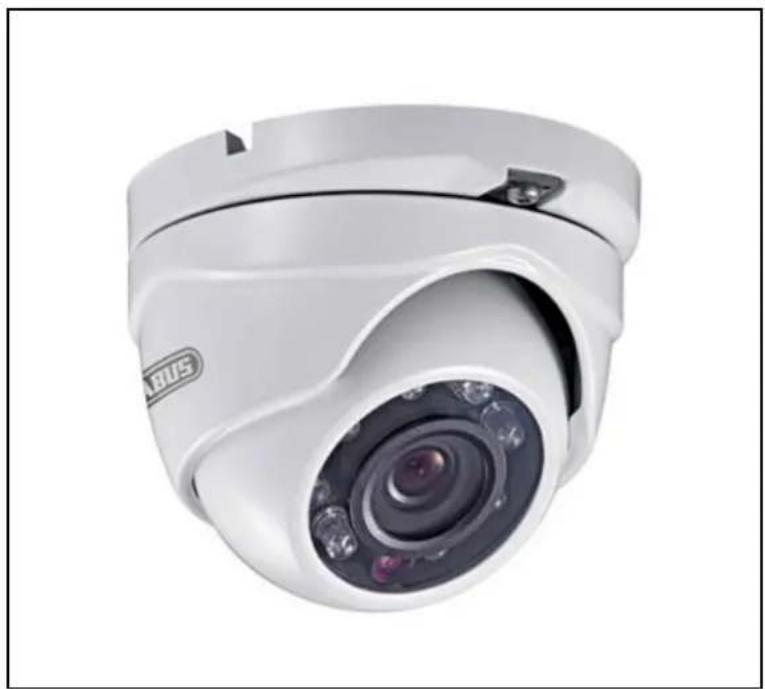

4. Beskrivelse af kameraet

5.1 Montering af kameraet

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

Løsn fastgørelsesskruen til kamerakappen, og fjern den. Anvend den vedlagte boreskabelon til at bore fastgørelseshullerne. Fastgør bundpladen med de vedlagte skruer og dyvler.

Før kablet gennem bundpladen og efter behov gennem åbningen i siden. Fastgør derefter kamerakappen, og fastgør den ved at spænde fastgørelsesskruen.

Spænd derefter skruen fast igen.

Hældning 75°

Drejning 90°

Rotation 360°

5.3 Strømforsyning

	VIGTIGT!Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle spænding stemmer overens.
		(1) Videosignal (BNC)(2) Spændingsforsyning12 V DC (5,5 x 2,1 mm)

Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Til tilslutningen findes der en strømforsyning (rundstik, 5,5 mm x 2,1 mm).

5.4 Anbringelse af videokablet

For at overføre kameraets videosignal til en konverter, monitor eller optager skal der tilsluttes et koaksialkabel af typen RG59 til tilslutningen "Video-OUT" med et BNC-stik (male, han). Kabellængden indtil det næste apparat må ikke overstige 150 meter. For at forøge rækkevidden kan der anvendes tilsvarende signalforstærkere.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

6.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

7. Vækanskaffelse

Typenummer	TVCC34010
Billedoptager	1/3" DIS
Kameratype	Dag/nat – udendørskamera
Opløsning	600 TVL
Billedelementer (effektivt)	720 (H) x 480 (V)
Objektiv	3,6 mm, fast objektiv
Horisontal synsvinkel	68,4°
Dag-/natskift	Elektromekanisk IR-cut-filter
Minimumbelysning (farve)	0,1 lux
Minimumbelysning (IR)	0 lux
Støjundertrykkelse	>52 dB
Regulering til elektronisk shutter	1/25 ~ 1/15.000 sek.
Modlyskompensation	Ja
Videosystem	PAL / NTSC
IR LED'er	12
IR-rækkevidde	10 m
Tilslutninger	Videosignal (BNC), spændingsforsyning (DC)
Spændingsforsyning	12 V DC
Strømforbrug	Maks. 5 W
Driftstemperatur	-20 °C – 50 °C
Luftfugtighed	Maks. 90 %
Kapslingsklasse	IP 66
Mål (Hx∅)	89,6 mm x 59,1 mm
Vægt	400 g

TVCC34010

Säkerhetsanvisningar

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.
