TVCC34010 - Kamera monitoringu ABUS - Bezpłatna instrukcja obsługi

Typ produktu	Kamera monitorująca
Marka	ABUS
Model	TVCC34010
Wymiary (dł. x szer. x wys.)	200 x 80 x 80 mm
Waga	500 g
Zasilanie	Zasilacz sieciowy 12 V DC w zestawie
Pobór mocy	5 W
Rozdzielczość	1920 x 1080 pikseli (Full HD)
Noktowizja	Wbudowane diody IR, zasięg do 20 m
Kąt widzenia	90° (przekątna)
Detekcja ruchu	Tak, z powiadomieniem e-mail lub przez aplikację
Nagrywanie	Na karcie microSD (max 128 GB) lub serwerze NAS
Łączność	Ethernet RJ45, Wi-Fi 2,4 GHz
Obsługiwane protokoły	IPv4, HTTP, FTP, SMTP, ONVIF
Stopień ochrony	IP66 (odporna na warunki atmosferyczne)
Temperatura pracy	-20 °C do 50 °C
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać środków ściernych.
Bezpieczeństwo	Montaż na wysokości, aby uniemożliwić nieautoryzowany dostęp. Stosować kable zabezpieczające.
Części zamienne i możliwość naprawy	Naprawy muszą być wykonywane przez autoryzowanego specjalistę ABUS. Brak części zamiennych dostępnych dla użytkownika.
Informacje ogólne	Gwarancja producenta 2 lata. Wyprodukowano w Niemczech.

Często zadawane pytania - TVCC34010 ABUS

Jak zainstalować kamerę TVCC34010?

Przymocuj uchwyt montażowy do ściany lub sufitu za pomocą dostarczonych kołków i śrub. Podłącz zasilacz sieciowy lub kabel Ethernet PoE. Postępuj zgodnie z instrukcjami aplikacji ABUS, aby podłączyć kamerę do sieci Wi-Fi.

Czy kamera jest kompatybilna z noktowizją?

Tak, TVCC34010 posiada wbudowane diody IR umożliwiające noktowizję do 20 metrów. Obrazy czarno-białe są automatycznie włączane przy słabym oświetleniu.

Czy mogę używać kamery bez subskrypcji chmurowej?

Tak, możesz nagrywać filmy lokalnie na karcie microSD (do 128 GB) lub na serwerze NAS. Do przechowywania lokalnego nie jest wymagana żadna subskrypcja.

Jak zresetować kamerę do ustawień fabrycznych?

Przytrzymaj przycisk Reset z tyłu kamery przez około 10 sekund, aż dioda zacznie migać. Kamera uruchomi się ponownie z ustawieniami domyślnymi.

Czy kamera jest wodoodporna?

Tak, TVCC34010 posiada stopień ochrony IP66, dzięki czemu jest odporna na bryzgi wody i kurz. Może być używana na zewnątrz.

Jak uzyskać zdalny dostęp do kamery?

Pobierz aplikację ABUS Link Station lub ABUS IP Camera na swój smartfon. Zaloguj się na konto i dodaj kamerę, skanując kod QR znajdujący się na urządzeniu.

Co zrobić, jeśli kamera nie łączy się z Wi-Fi?

Sprawdź, czy router pracuje w paśmie 2,4 GHz (kamera nie obsługuje 5 GHz). Upewnij się, że hasło Wi-Fi jest poprawne. Jeśli problem nadal występuje, zresetuj kamerę i spróbuj ponownie.

Czy mogę używać kamery z rejestratorem NVR?

Tak, kamera jest kompatybilna z rejestratorami NVR obsługującymi protokół ONVIF. Podłącz ją przez Ethernet i skonfiguruj w interfejsie rejestratora.

Jak zaktualizować oprogramowanie sprzętowe kamery?

W aplikacji ABUS przejdź do ustawień kamery i wybierz Aktualizacja oprogramowania. Aplikacja automatycznie sprawdzi nowe wersje i zaproponuje ich instalację.

Czy kamera wydaje dźwięk podczas instalacji?

Nie, TVCC34010 nie ma głośnika. Jedynymi wskaźnikami są diody LED z przodu: zielona stała oznacza udane połączenie, pomarańczowa migająca oznacza tryb parowania.

INSTRUKCJA OBSŁUGI TVCC34010 ABUS

Polskie tłumaczenie oryginalnej instrukcji niemieckiej. Przechować do wykorzystania w przyszłości!

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.
	Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty.

• Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
• Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
• Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.

• Wilgoć lub za wysoka wilgotność powietrza.
• Skrajne zimno lub gorąco.
• Bezpośrednie nasłonecznienie
• Zapylenie, palne gazy, opary lub rozpuszczalniki
• Silne wibracje
• Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników
• Kamera nie może być instalowana na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa

• Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
• Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
• Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
• Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
• Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
• Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
• Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).

Zasady bezpieczeństwa

1. Zasilanie elektryczne: zasilacz sieciowy 100-240 V AC, 50/60 Hz / 12 V DC, 1,5 A (w zestawie) Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

3. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.

Przed czyszczeniem odłącz urządzenie od sieci.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

2. Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

3. Nie wyginaj i nie skręcaj kabla sieciowego.
4. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.

5. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

6. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

7. Nigdy nie otwieraj obudowy ani zasilacza.

8. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

9. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

10. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie.W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Spis treści

1. Użycie zgodne z przeznaczeniem 68
2. Zakres dostawy....68
3. Cechy i funkcje 68
4. Opis kamery....69
5. Montaż/instalacja....69

5.1 Montaż kamery....69
5.2 Ustawianie kamery....70
5.3 Zasilanie elektryczne....71
5.4 Zakładanie kabla wideo....71

1. Konserwacja i czyszczenie....71

6.1 Konserwacja....71
6.2 Czyszczenie....72

1. Utylizacja....72

2. Dane techniczne 72

1. Użycie zgodne z przeznaczeniem

Kamera kopułkowa jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Dzięki klasie ochrony IP66 można ją stosować na zewnątrz oraz wewnątrz budynków. Zewnętrzna kamera kopułkowa dzień/noc jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we współpracy z nagrywarką lub monitorem.

Szczegółowy opis działania znajduje się w rozdziale „3. Cechy i funkcje”.

2. Zakres dostawy

Minikamera zewnętrzna kopułkowa dzień/noc z materiałem montażowym

• Kompaktowa kamera kopułkowa zewnętrzna dzień/noc
• Różnorodne możliwości umieszczenia kamery – wewnątrz lub na zewnątrz
• Prosta stylistyka i wysoka klasa ochrony (IP66)
• Wysoka rozdzielczość gwarantująca wysoki poziom szczegółowości dzięki 600 TVL
• 1 kabel kombi o długości 20 metrów
• Idealne rozwiązanie dla rozszerzenia TVVR30004 lub TVVR30104

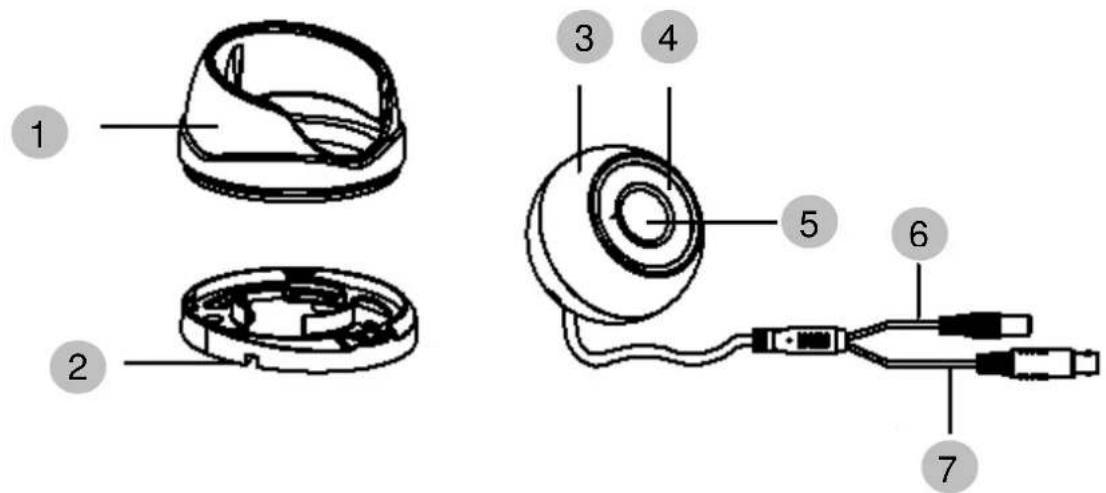

4. Opis kamery

1	Osłona kamery
2	Podstawa
3	Obudowa kamery
4	Diody IR LED
5	Obiektyw
6	Zasilanie napięciowe
7	Sygnał wideo

5. Montaż/instalacja

5.1 Montaż kamery

UWAGA!

W trakcie montażu kamera musi być odłączona od napięcia sieciowego.

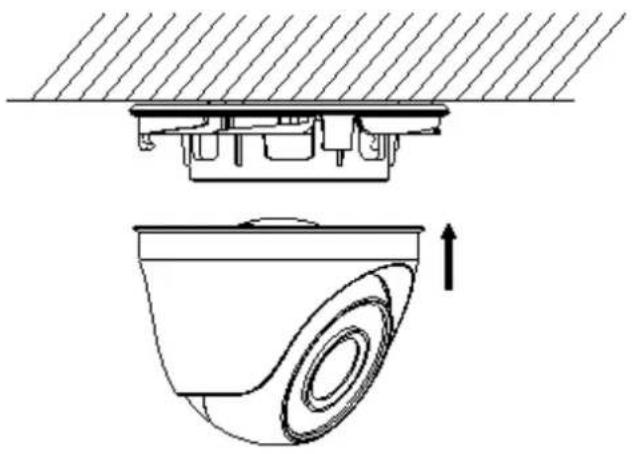

Odkręć i zdejmij śrubę mocującą osłony kamery. Użyj załączonego szablonu do wiercenia otworów mocujących. Zamocuj podstawę dołączonymi śrubami i kołkami rozporowymi.

Przeprowadź kabel przez podstawę, a w razie potrzeby przez boczny otwór. Następnie przymocuj osłone kamery za pomocą śruby mocującej.

5.2 Ustawianie kamery

W celu ustawienia kamery poluzuj śrubę mocującą.

Kamerę można następnie ustawiać w 3 osiach.

Na końcu ponownie dokręć śrubę.

Przechylanie 75°

Obracanie 90°

Obrót 360°

5.3 Zasilanie elektryczne

	UWAGA!Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem znamionowym kamery.
		(1) Sygnał wideo (BNC)(2) Zasilanie napięciowe12 V DC (5.5 x 2.1 mm)

Kamery są przystosowane do 12 V DC. Podłączając zasilanie, zwrócić uwagę na biegunowość. Do podłączenia przewidziany jest adapter sieciowy (wtyczka okrągła, 5.5 mm x 2.1 mm).

5.4 Zakładanie kabla wideo

Do transferu sygnału wideo z kamery do konwertera, monitora lub nagrywarki konieczne jest podłączenie przyłącza „Video-OUT” kablem koncentrycznym typu RG59 z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać 150 metrów. W celu zwiększenia zasięgu można zastosować odpowiednie wzmacniacze regeneracyjne.

6. Konserwacja i czyszczenie

6.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

6.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

7. Utylizacja

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

8. Dane techniczne

Numer typu	TVCC34010
Czujnik obrazowy	1/3" DIS
Typ kamery	Kamera zewnętrzna dzień/noc
Rozdzielczość	600 TVL
Elementy obrazowe (efektywne)	720 (H) x 480 (V)
Obiektyw	3.6 mm, obiektyw stałoogniskowy
Kąt widzenia w poziomie	68,4°
Przełączanie dzień/noc	Elektromechaniczny filtr IR-CUT
Minimalne oświetlenie (kolor)	0.1 luksa
Minimalne oświetlenie (IR)	0 luksów
Redukcja zakłóceń	>52 dB
Regulacja migawki elektronicznej	1/25 ~ 1/15.000 sek.
Kompensacja oświetlenia konturowego	Tak
System wideo	PAL/NTSC
Diody IR LED	12
Zasięg IR	10 m
Złącza	Sygnał wideo (BNC), zasilanie napięciowe (DC)
Zasilanie napięciowe	12 V DC
Pobór prądu	Maks. 5 W
Temperatura pracy	-20 °C – 50 °C
Wilgotność powietrza	Maks. 90%
Stopień ochrony	IP 66
Wymiary (Wx∅)	89,6 mm x 59,1 mm
Masa	400 g

TVCC34010

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.

Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone

① Impronta
