INSTRUKCJA OBSŁUGI TVHD51000 ABUS
PL Instrukcja obsługi
D
Niniejsza instrukcja obsługi stanowi część produktu. Zawiera ona ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej.
Zachowaj instrukcję do wykorzystania w przyszłości!
Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich liczb stron na stronie 91.
Tag/Nacht HD-SDI 1080p Zoom Kamera

Version 09/2013
TVHD51000
C€
Kamera HD SDI 1080p z funkcją zoom

Wersja 09/2013
TVHD51000
C€
Instrukcja obsługi przetłumaczona z języka niemieckiego. Przechować do wykorzystania w przyszłości!
PL Wprowadzenie
Szanowna Klientko, Szanowny Kliencie.
Dziękujemy za zakup naszego produktu.
To urządzenie spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Niemcy.
Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!
Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!
Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.
W razie wątpliwości zwrócić się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej
Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie.
ABUS Security-Center GmbH & Co. KG nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejjszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.
ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, wydajnością i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.
Ważne zasady bezpieczeństwa

Szkody spowodo wane nieprzestrzeganiem niniejsze instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!

Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczen a gwarancyjne!
Szanowna Klientko, Szanowny Kliencie
celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty.
- Wewnątrz produktu nie ma żadnych części wymagających konserwacji przez użytkownika. Otwarcie/rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
- Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia:
- Wilgoć lub za wysoka wilgotność powietrza.
• Skrajne zimno lub gorąco. - Bezpośrednie nasłonecznienie
• Zapylenie, pa ne gazy, op ary lub rozpuszczalniki - Silne wibracje
- Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników.
- Kamera nie może być instalowana na niestabilnych powierzchniach.
Ogólne zasady bezpieczeństwa
- Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zapawką w rękach dzieci.
- Ze względu na bezpieczeństwo kamera do wideom onitoringu nie może być udostępnia na dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
- Nie wkładaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
- Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
- Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
- Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
- Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu uż/tkownika (porażenie elektryczne).

Instalującurządzenie w istniejącej instalacji wideomonitoringu upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, łącz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.
Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.
Spis treści
- Użycie zgodne z przeznaczeniem....92
- Objąśnienie symboli....92
- Zakres dostawy....92
- Cechy i funkcje 92
- Opis urządzenia 93
5.1 Przegląd – numer typu....93
5.2 Rozpakowywanie 93
- Montaż 93
6.1 Zasilanie elektryczne....93
6.2 Zakładanie kabla wideo....94
6.3 Montaż kamery....94
- Widok kamery z tyłu 95
- Menu ekranowe (OSD)......96
- Konserwacja i czyszczenie....103
9.1 Test działania....103
9.2 Czyszczenie....103
- Utylizacja 103
- Dane techniczne 104
1. Użycie zgodne z przeznaczeniem
Kamera HD-SDI 1080p z funkcją zoom jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we wnętrzach we współpracy z nagrywarką HD-SDI lub monitorem HD-SDI.
Szczegółowy opis działania znajduje się w rozdziale, 4. Cechy i funkcje".
Produkt nie może być wilgotny ani mokry. Kamera do wideomonitoringu jest przewidziana tylko do użytku w suchych wnętrzach. Do zastosow ań tej kamery na zewnątrz należy stosować odpowiednią obudowę odporną na czynniki atmosferyczne (np. TV8493).

Użycie inne niż opisane powyżej może spowodować uszkodzenie produktu a także inne zagrożenia. Każde inne zastosowanie jest niezgodne z przeznaczeniem i pociąga za sobą utratę gwa rancji lub rękojmi; wykluczając wszelką odpowiedzialność cywilną. Dotyczy to także samowolnej przebudowy i/lub przeróbek produktu.
Dlatego przed uruchomieniem produktu przeczytaj uważnie i w całości poniższe punkty. Instrukcja obsługi zawiera ważne informacje dotyczące montażu i obsługi.
2. Objąśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany w celu wskazaniia na zagrożenie dla zdrowia, np. porażeniem elektrycznym.

Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.

Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.
3. Zakres dostawy
• Kamera HD-SDI 1080p z funkcją zoom
- Podstawka do uchwytu kamery z wkrętami
- Instrukcja obsługi
4. Cechy i funkcje
- Rozdzielczość HD 1080p: maks. 19 20 x 1080 @ 25 fps
• HD-SDI - High Definition Serial Digital Interface
• obiektyw motorzoom 18x - Przełączanie dzień/nocz elektromechanicznym filtrem świetlnym IR (ICR)
- Menu ekranowe do konfigurowania kamery (OSD)
5. Opis urządzenia
5.1 Przegład – numer typu
| Numer modelu | TVHD51000 |
| Rozdzielczość | maks. 1080p25 |
| Dzień/nios (obrotowy filtr podczerwieni) | √ |
| Napięcie robocze | 12 V DC |
5.2 Rozpakowywanie
Rozpakowując urządzenie, należy zachować szczególnie ostrożność.

W razie stwierdzenia uszkodzenia oryginalnego opakowania najpierw sprawdź urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.
6. Montaż
6.1 Zasilanie elektryczne
Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem znamionowym kame ry.

TVHD51000
(1) Kamera TVHD51000 jest wyposażona w zasilanie napięciowe 12 V DC.

Należy koniecznie uwzględnić biegunowość przy zasilaniu napięciem stałym.
6.2 Zakładanie kabla wideo
Do transferu sygnału wideo z kamery HD-SDI do konwertera/monitora HD-SDI lub nagrywarki HD-SDI konieczne jest podłączenie przyłącza „Video-OUT“ kablem koncentrycznym typu RG6 lub RG59 z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 80 metrów (RG59) lub 150 metrów (RG6). W celu zwiększenia zasięgu można zastosować odpowiednie wzmacnia cze regeneracyjne HD-SDI.
6.3 Montaż kamery
Aby zamontować kamerę, dostarczoną w komplecie podstawkę należy zamocować odpowiednio do potrzeb na spodzie lub na wierzchu kamery. W tym celu ustaw płytę względem zdefiniowanych otworów pod śruby i zamocuj dostarczonymi w komplecie śrubami.

UWAGA!
W trakcie montażu kamera musi być odłączona od napięcia sieciowego.
OSTROŻNIE!
Kamery z otwartą przysłoną nie wolno kierować na słońce, ponieważ może to doprowadzić do zniszczenia czujnika.

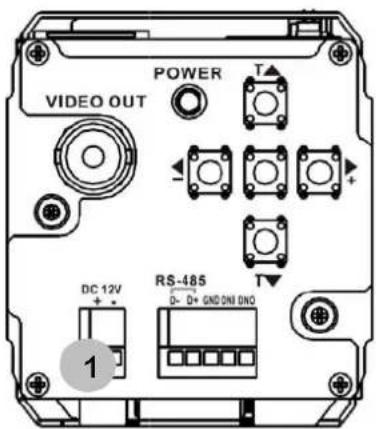

7. Widok kamery z tyłu

(1) Wyjście wideo (HD-SDI)
(2) Przyłącze napięcia 12 V DC (lewe+prawe)
(3) Przyłącze RS-485, wejście sterujące, wyjście sterujące
(4) Status LED (aktywny przy podłączonym napięciu)
(5) Przyciski menu obsługi O SD
Przyciski
Funkcja
(1) Enter: wejście do menu / wyjście z menu
(2) Góra: nawigacja w menu
(3) Dół: nawigacja w menu
(4) Lewy: zwiększenie wartości / wybór opcji
(5) Prawy: zmniejszenie wartości / wybór opcji / wyjście z podmenu („RETURN“)
Wejście sterujące


8. Menu ekranowe (OSD)
| MAIN MENU | |
| FOCUS / ZOOM | - |
| CAMERA SETUP | - |
| PRIVACY MASK | - |
| DISPLAY SETTING | - |
| COMMUNICATION | - |
| ALARM DETECT | - |
| SYSTEM INFO | - |
| DEFAULT | OFF |
| EXIT | |
| Funkcja Opis | |
| FOCUS / ZOOM Ustawienia | fokusa i zoomu |
| CAMERA SETUP | Ustawienia oświetlenia, trybu dzień/noc, kompensacji bieli i opcji obrazu |
| PRIVACY MASK Ustawienie | maskowania strefy prywatnej |
| DISPLAY SETTING | Ustawienie tekstu na obrazie, ustawienia kolorów i rozdzielczości kamery |
| COMMUNICATION | Ustawienia komunikacji RS-485 |
| ALARM DETECT | Ustawienia reakcji przy aktywnym wejściu sterującym |
| SYSTEM INFO | Informacje systemu |
| DEFAULT | Przywracanie warsztatowych ustawień kamery |
| EXIT | Wyjście z menu ekranowych |
FOKUS / ZOOM
| FOCUS / ZOOM | |
| FOCUS MODE | AUTO |
| FOCUS DISTANCE | 5 M |
| ZOOM START | 1 |
| ZOOM END | 18 |
| ZOOM SPEED | HIGH |
| DEFAULT | OFF |
| RETURN | |
| Funkcja Opis | |
| FOCUS MODE AUTO: Automatyczne ustawienie fokusaREÇZNE: Po wyjściu z menu OSD użyj przycisków Lewo/Prawo, aby ustawić fokus ręcznie.PUSH AUTO: Po wybraniu tej funkcji urządzenie ustawia jednorazowo ostrość, która jest zapamiętywana. | |
| FOCUS DISTANCE 1,5 m / | 3 m / 5 m / 10 m / 10 cm / 50 cmUstawienie minimalnej odległości ogniskowej. Odległość nie może być mniejsza od wskazanej odległości. |
| ZOOM START 1~17 | Ustawienie dla stosowanego współczynnika początkowego zoom. |
| ZOOM END 2~18 | Ustawienie dla stosowanego współczynnika końcowego zoom. |
| ZOOM SPEED | LOW: Mała prędkość zoomMIDDLE: Średnia prędkość zoomHIGH: Duża prędkość zoom |
| DEFAULT | Ponowne ustawianie wszystkich wartości podmenu na wartości fabryczne |
| RETURN Powrót do głównego menu | |
CAMERA SETUP
| CAMERA SETUP | ||
| EXPOSURE | - | |
| DAY/NIGHT | - | |
| WHITE BALANCE | - | |
| EFFECT | - | |
| RETURN | ||
EXPOSURE
| Funkcja Opis | |
| ATR-EX | NORMAL: Wyłączenie funkcji WDRATR-EX: Aktywacja funkcji WDR |
| LEVEL | 0~4Poziom 0 to najniższy poziom. Przy poziomie 4 ciemne obszary są najbardziej rozjaśnione. Im wyższy poziom, tym więcej może wystąpić zakłóceń obrazu. |
| SHUTTER | 1/50~1/20000Stałe ustawienie czasu ekspozycji |
| BLC | OFF: Wyłączanie kompensacji oświetlenia konturowegoON: Włączanie kompensacji oświetlenia konturowego |
| AGC | -3 dB~28 dBUstawienie maks. regulacji wzmocnienia przy złych warunkach oświetlenia |
| DNR | OFF: Wyłączanie funkcji redukcji zakłóceń1~5: Poziom 5 to najwyższy poziom redukcji zakłóceń. Im wyższy poziom, tym bardziej nieostry wydaje się obraz. |
| DEFAULT | Ponowne ustawianie wszystkich wartości podmenu na wartości fabryczne |
| RETURN Powrót do głównego menu | |
| MODE | AUTO: Automatyczne przełączanie pomiędzy trybem dziennym i nocnym. Progi przełączania ustala się w następnych punktach menu.DAY: Stała aktywacja trybu dziennegoNIGHT: Stała aktywacja trybu nocnegoEXT: Wejście sterujące aktywuje tryb dzienny lub nocny |
| DI/DO | DI:HTryb dzienny ustawiony przy niewłączonym wejściu sterującymDI:LTryb nocny ustawiony przy niewłączonym wejściu sterującym |
| DAY TO NIGHT 0~151 | Wartość ta musi być ustawiona wyżej niż wartość „NIGHT TO DAY“ (wartość jest proporcjonalna do regulacji wzmocnienia). |
| NIGHT TO DAY 0~151 | Wartość ta musi być niższa niż wartość „DAY TO NIGHT “ (wartość jest proporcjonalna do regulacji wzmocnienia). |
| DELAY TIME 1~60 | Można ustawić czas opóźnienia pomiędzy ustaleniem i wykonaniem koniecznego przełączenia trybu dziennego/nocnego (wartość w sekundach) |
| B/W OFF: Nasycenie barw | jest aktywowane na stałe.ON: Nasycenie barw jest wyłączone na stałe. |
| DEFAULT | Ponowne ustawianie wszystkich wartości podmenu na wartości fabryczne |
| RETURN Powrót do głównego menu | |
WHITE BALANCE
| Funkcja Opis | |
| MODE | AWB: Obliczenie kompensacji bieli jest wykonywane ciągle i dynamicznie w zakresie 1800~10500 K.ATW: Obliczenie kompensacji bieli jest wykonywane ciągle i dynamicznie w zakresie 2700~9500 K.INDOOR: Kamera próbuje ustawić kompensację bieli dla sztucznego światła.OUTDOOR: Kamera próbuje ustawić kompensację bieli dla naturalnego światła.PUSH AUTO: Funkcja polega na jednokrotnym wykonaniu kompensacji bieli (po aktywacji punktu „PUSH AUTO“ więcej informacji poniżej).MANUAL: Ręczne ustawienie kompensacji bieli |
| RED GAIN 0~255 | Ustawianie składowej czerwonej |
| BLUE GAIN 0~255 | Ustawianie składowej niebieskiej |
| PUSH AUTO OFF: Bez wykonywania kompensacji bieliON: Wykonanie i zapamiętanie kompensacji bieli | |
| DEFAULT | Ponowne ustawianie wszystkich wartości podmenu na wartości fabryczne |
| RETURN Powrót do głównego menu | |
EFFECT
| Funkcja Opis | |
| POSI/NEGA | POSI: Wyświetlanie pozytywu obrazuNEGA: Wyświetlanie negatywu obrazu |
| MIRROR OFF: Brak odbicia | lustrzanego obrazu wideoHORIZONTAL: Poziome odbicie lustrzane obrazu wideoVERTICAL: Pionowe odbicie lustrzane obrazu wideoROTATE: Poziome i pionowe odbicie lustrzane obrazu wideo |
| DEFAULT | Ponowne ustawianie wszystkich wartości podmenu na wartości fabryczne |
| RETURN Powrót do głównego menu | |
PRIVACY MASK
Maskowanie strefy prywatnej to funkcja adaptatywna. Wielkość ustawionej strefy prywatnej jest dostosowywana zgodnie ze współczynnikiem zoom.
| PRIVACY MASK | |
| AREA 1 | |
| MASK OFF | |
| START X | 16 |
| END X 156 | |
| START Y | 12 |
| END Y 84 | |
| COLOR | WHITE |
| TRANSP | 2 |
| MOSAIC | ON |
| DEFAULT | ON |
| RETURN | |
Wskazówka: Raster ustawienia stref prywatnych wynosi 640x360 na całym obrazie wideo. Minimalna wielkość strefy wynosi 40x30 punktów. Maksymalna wielkość strefy wynosi 640x360 punktów.
| Funkcja Opis | |
| AREA Wybór strefy prywatnej do edycji (1-16) | |
| MASK | OFF: Wyłączenie wybranej maskiON: Włączenie wybranej maski |
| START X | Poziomy punkt początkowy |
| END X | Poziomy punkt końcowy |
| START Y Pionowy punkt początkowy | |
| END Y | Pionowy punkt końcowy |
| COLOR | Opcje kolorów dla poszczególnych stref:biały, czarny, czerwony, zielony, niebieski, żółty, niebiesko-zielony, magenta |
| TRANSP | Wartość optycznej przenikalności przedstawionego koloru (0-3) |
| MOSAIC | ON: Włączone wyświetlanie mozaiki wybranej strefy.OFF: Wyłączone wyświetlanie mozaiki wybranej strefy. |
| DEFAULT | Ponowne ustawianie wszystkich wartości podmenu na wartości fabryczne |
| RETURN Powrót do głównego menu | |
DISPLAY INFO
| DISPLAY INFO | |
| DISPLAY | - |
| COLOR | - |
| RESOLUTION | 1080p25 |
| RETURN |
DISPLAY
| Funkcja Opis | |
| TITLE SET | Nadanie nazwy kamery do wyświetlenia na ekranie wideo. Można wpisać maksymalnie 16 znaków. |
| TITLE DISPLAY | OFF: Wyłączanie wyświetlania nazwyON: Włączanie wyświetlania nazwy |
| TITLE POSITION | Wyświetlanie nazwy kamery na obrazie w trybie liveLEFT UP:RIGHT UP:LEFT DOWN:RIGHT DOWN: |
| ID DISPLAY | OFF: Wyłączanie wskaźnika ID RS-485ON: Włączanie wskaźnika ID RS-485 |
| ID POSITION | Pozycja wskaźnika ID RS-485 na obrazie w trybie live |
| DEFAULT | Ponowne ustawianie wszystkich wartości podmenu na wartości fabryczne |
| RETURN Powrót do głównego menu | |
COLOR
| Funkcja Opis | |
| BRIGHTNESS | 0~255Podstawowe ustawienie jasności |
| CONTRAST | 0~255Podstawowe ustawienie kontrastu |
| SHARPNESS | 0~255Podstawowe ustawienie ostrości |
| HUE | 0~255Podstawowe ustawienie odcienia |
| GAMMA | 0~3Dopasowanie skali szarości do wyświetlacza |
| DEFAULT | Ponowne ustawianie wszystkich wartości podmenu na wartości fabryczne |
| RETURN Powrót do głównego menu | |
| RESOLUTION | Ustawienie rozdzielczości emisji1080p25, 1080i50, 720p60, 720p50, 720p30, 720p25,1080p29.97, 1080i59.94, 720p59.94, 720p29.97, 1080p30,1080i60 |
| RETURN Powrót do głównego menu | |
COMMUNICATION
| COMMUNICATION | |
| CAMERA ID | 1 |
| BAUD RATE | 2400 |
| RETURN | |
| Funkcja Opis | |
| CAMERA ID 1~255 | Ustawienie dla ID kamery RS-485 (ID 0 jest zarezerwowane dla urządzenia sterującego) |
| BAUD RATE 2400 / 4800 / | 9600 / 115200Ustawienie prędkości transmisji interfejsu komunikacyjnego RS-485 |
| RETURN Powrót do głównego menu | |
ALARM DETECT
Po aktywacji tej funkcji przy włączonym wejściu sterującym kamera ustawia odpowiedni współczynnik zoom. Po upływie ustawionego czasu automatycznie ustawiana jest pozycja wyjściowa (Jeśli wejście sterujące jest nadal aktywne, współczynnik zoom nie jest zatrzymywany lub nie jest wykonywany ponownie. Konieczne jest wyłączenie wejścia sterującego).
| Funkcja Opis | |
| ALARM IN | ON: Włączenie funkcji zoom przy włączonym wejściu sterującymOFF: Wyłączenie funkcji zoom przy włączonym wejściu sterującym |
| ZOOM RATIO | Ustawienie współczynnika zoom przy włączonym wejściu sterującym |
| DELAY TIME | Czas opóźnienia, w którym pozostaje ustawiony współczynnik zoom |
| DEFAULT | „ON” powoduje zresetowanie ustawień na tej stronie |
| RETURN Powrót do głównego menu | |
SYSTEM INFO
SYSTEM INFO
PROTOCOL PELCO
CAMERA ID 001
BAUD RATE 2400
PARITY N, 8, 1
VER V1.02ITNAFP
RETURN
| Funkcja Opis | |
| PROTOCOL | Aktualny protokół komunikacji RS-485 |
| CAMERA ID Aktualny ID kamery | |
| Prędkość transmisji | Aktualna prędkość transmisji |
| PARITY | Aktualna równorzędność, bity danych, bit stopu |
| VER Aktualna wersja oprogramowania | |
| RETURN Powrót do głównego menu | |
DEFAULT
| Funkcja Opis | |
| DEFAULT | OFF |
9. Konserwacja i czyszczenie
9.1 Test działania
Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.
Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.
Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:
- urządzenie ma widoczne uszkodzenia,
- urządzenie nie działa oraz
• po dłuższym okresie składowania w niekorzystnych warunkach lub
• po ciężkich obciążeniach transportowych.

Pamiętaj:
Produkt nie wymaga konserwacji. Nie posiada on części, które piowinno się sprawdzać lub konserwować, d atego nie należy go nigdy otwierać.
9.2 Czyszczenie
Czyść produkt czystą, suchą ściereczką. Wrazie większych zabrudzeń ściereczkę można zwilżyć letnią woda.

Uważaj, aby do wenę trza urządzenia nie dostała się żadna ciecz,, ponieważ spowodowałoby to ego zniszczenie. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy.
10. Utylizacja

Tak oznaczonych urządzeń nie wolno wyrzucać razem z odpadami domowymi.
Po wycofaniu z eksploatacji produkt należy utylizować zgodnie z obowiązującymi przepisami ustawowymi.
Zwróć się do sprzedawcy lub oddaj produkty włkomunalnym punkcie zbiórki złomu elektrycznego.
- Dane techniczne
| TVHD51000 | |
| Czujnik obrazowy | 1/2,8" Progressive Scan Sony Exmore CMOS |
| DSP | Sony IT-N |
| Typ kamery | Kamera standardowa HD-SDI |
| Rozdzielczość | 1080p25, 1080i50, 720p60, 720p50, 720p30, 720p25, 1080p29.97, 1080i59.94, 720p59.94, 720p29.97, 1080p30, 1080i60 |
| Elementy obrazowe (ogółem) | 2000 x 1241 |
| Elementy obrazowe (efektywne) | 1920 x 1080 |
| Obiektyw | 4,7 - 84,6 mm |
| Kąt widzenia w poziomie | 54,1° - 3,2° |
| Sterownik obiektywu | AES / ręczny |
| Przełączanie dzień/noc | Filtr obrotowy IR (ICR), kolor/cz/b |
| Minimalne oświetlenie (kolor) | 0,1 luksa przy F1.6 |
| Minimalne oświetlenie (zewnętrzne IR) | 0 luksa przy F1.6 |
| Redukcja zakłóceń | 2D DNR |
| Migawka elektroniczna | Rolling Shutter |
| Kompensacja bieli | AWB, ATW (1800~10000 K), PTL, ręczna |
| Regulacja wzmocnienia | Automatyczna |
| Kompensacja oświetlenia konturowego | Soft-WDR |
| Zakres dynamiki (WDR) | 46 dB |
| System wideo | SMPTE292M (HD-SDI) |
| Synchronizacja | Wewnętrzna |
| Maskowanie stref prywatnych | 16 masek z dowolną konfiguracją |
| Złącza | 1 x BNC (HD-SDI), 1 x DC (2 pin), RS-485, wejście sterujące |
| Zasilanie napięciowe | 12 V DC |
| Pobór prądu | 500 mA (maks.) |
| Temperatura robocza | 0 °C ~ +50 °C |
| Wilgotność powietrza | 0 – 85 %, bez kondensacji |
| Stopień ochrony | IP34 |
| Wymiary (SxWxG) | 72 x 60 x 132 mm |
| Masa | 530 g |
| Certyfikaty | CE, RoHS, Reach |
D Impressum
Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.
Przedruk, także we fragmentach, zabroniony.
Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.
Zmiany techniczne i zmiany wyposażenia zastrzeżone.
