TVCC34010 - Telecamera di sorveglianza ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza
Marca	ABUS
Modello	TVCC34010
Dimensioni (L x l x A)	200 x 80 x 80 mm
Peso	500 g
Alimentazione	Alimentatore di rete 12 V CC incluso
Consumo elettrico	5 W
Risoluzione	1920 x 1080 pixel (Full HD)
Visione notturna	LED a infrarossi integrati, portata fino a 20 m
Angolo di visione	90° (diagonale)
Rilevamento di movimento	Sì, con notifica via e-mail o app
Registrazione	Su scheda microSD (max 128 GB) o server NAS
Connettività	Ethernet RJ45, Wi-Fi 2,4 GHz
Protocolli supportati	IPv4, HTTP, FTP, SMTP, ONVIF
Grado di protezione	IP66 (resistente agli agenti atmosferici)
Temperatura di funzionamento	da -20 °C a 50 °C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Installazione in altezza per evitare accessi non autorizzati. Utilizzare cavi di sicurezza.
Ricambi e riparabilità	Le riparazioni devono essere effettuate da un professionista autorizzato ABUS. Nessun ricambio disponibile per l'utente.
Informazioni generali	Garanzia del produttore di 2 anni. Prodotto in Germania.

Domande frequenti - TVCC34010 ABUS

Come installare la telecamera TVCC34010?

Fissare il supporto di montaggio al muro o al soffitto utilizzando i tasselli e le viti in dotazione. Collegare l'alimentatore di rete o il cavo Ethernet PoE. Seguire le istruzioni dell'app ABUS per connettere la telecamera alla rete Wi-Fi.

La telecamera è compatibile con la visione notturna?

Sì, la TVCC34010 dispone di LED a infrarossi integrati che consentono una visione notturna fino a 20 metri. Le immagini in bianco e nero vengono attivate automaticamente in condizioni di scarsa illuminazione.

Posso utilizzare la telecamera senza abbonamento cloud?

Sì, è possibile registrare i video localmente su una scheda microSD (fino a 128 GB) o su un server NAS. Nessun abbonamento è richiesto per l'archiviazione locale.

Come ripristinare la telecamera alle impostazioni di fabbrica?

Tenere premuto il pulsante Reset situato sul retro della telecamera per circa 10 secondi fino a quando il LED lampeggia. La telecamera si riavvierà con le impostazioni predefinite.

La telecamera è resistente all'acqua?

Sì, la TVCC34010 ha un grado di protezione IP66, che la rende resistente agli spruzzi d'acqua e alla polvere. Può essere utilizzata all'esterno.

Come accedere da remoto alla telecamera?

Scarica l'app ABUS Link Station o ABUS IP Camera sul tuo smartphone. Accedi con il tuo account e aggiungi la telecamera scansionando il codice QR situato sul dispositivo.

Cosa fare se la telecamera non si connette al Wi-Fi?

Verificare che il router trasmetta sulla banda 2,4 GHz (la telecamera non supporta il 5 GHz). Assicurarsi che la password Wi-Fi sia corretta. Se il problema persiste, ripristinare la telecamera e riprovare.

Posso utilizzare la telecamera con un registratore NVR?

Sì, la telecamera è compatibile con registratori NVR che supportano il protocollo ONVIF. Collegarla via Ethernet e configurarla nell'interfaccia del proprio NVR.

Come aggiornare il firmware della telecamera?

Nell'app ABUS, vai nelle impostazioni della telecamera e seleziona Aggiornamento firmware. L'app verificherà automaticamente le nuove versioni e ti proporrà di installarle.

La telecamera emette un bip sonoro durante l'installazione?

No, la TVCC34010 non dispone di altoparlante. Gli unici indicatori sono i LED sul davanti: verde fisso per connessione riuscita, arancione lampeggiante in modalità abbinamento.

MANUALE UTENTE TVCC34010 ABUS

Istruzioni per l'uso

Version 09/2013

CE

Traduzione italiana delle istruzioni per l'uso originali in lingua tedesca. Conservarle per consultazioni future.

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo prodotto risponde ai requisiti previsti dalle vigenti direttive europee. La Dichiarazione di conformità può essere richiesta a:

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto ad osservare queste istruzioni per l'uso.

Prima di mettere in funzione il prodotto legga tutte le istruzioni per l'uso facendo attenzione alle note sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi si rivolga al Suo installatore o rivenditore partner specializzato.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele all'indirizzo riportato sul retro del manuale.

ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Descrizione dei simboli

	Il simbolo con un fulmine all'interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. per scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda a note importanti contenute nelle presenti istruzioni per l'uso che è necessario osservare.
	Questo simbolo indica consigli particolari e note sull'uso dell'apparecchio.

Importanti note sulla sicurezza

	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti!
	È esclusa la responsabilità per danni a cose o a persone dovuti ad un uso improprio o alla mancata osservanza delle note sulla sicurezza. In tali casi il diritto alla garanzia decade.

Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere l'apparecchio. Leggere attentamente i seguenti punti:

• All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre se l'apparecchio viene smontato, l'omologazione (CE) e la garanzia decadono.
• Il prodotto può danneggiarsi anche cadendo da altezze ridotte.
• Montare il prodotto in modo tale che i raggi del sole non colpiscano direttamente il sensore di immagine dell'apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso.

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

• presenza di acqua o umidità troppo elevata
• eccessivo freddo o caldo
• esposizione diretta ai raggi solari
• polvere o gas infiammabili, vapori o solventi
• forti vibrazioni
• forti campi magnetici, ad esempio in prossimità di macchine o altoparlanti
• La videocamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:

• Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchi di plastica, parti in polistirolo ecc. possono diventare giocattoli pericolosi per i bambini.
• A causa delle piccole parti ingeribili, la telecamera per videosorveglianza non deve finire nelle mani dei bambini.
• Non introdurre alcun oggetto all'interno dell'apparecchio attraverso le aperture.
• Utilizzare esclusivamente apparecchi supplementari/accessori indicati dal produttore. Non collegare prodotti incompatibili.
• Osservare le avvertenze di sicurezza e le istruzioni per l'uso degli altri apparecchi collegati.
• Prima di mettere in funzione l'apparecchio controllare se sono presenti danni, in tal caso non azionare l'apparecchio.
• Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori possono distruggere l'apparecchio e compromettere la sicurezza dell'utente (scarica elettrica).

Avvertenze di sicurezza

1. Alimentazione elettrica: alimentatore 100-240 V AC, 50/60 Hz / 12 V DC, 1,5 A (in dotazione) Collegare l'apparecchio solo a sorgenti di corrente che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza l'alimentazione di corrente a disposizione, rivolgersi all'azienda elettrica locale. Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.

2. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto possono verificarsi incendi o scosse elettriche.

3. Pulizia

Pulire l'apparecchio solo con un panno umido, senza utilizzare detergenti aggressivi.

Scollegare l'apparecchio dalla rete elettrica.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo e alla spina di alimentazione, osservare le seguenti avvertenze:

2. Non modificare né manipolare il cavo e la spina di alimentazione.

3. Non piegare o torcere il cavo di alimentazione.
4. Quando si scollega l'apparecchio dalla rete elettrica non tirare il cavo di alimentazione bensì la spina.

5. Assicurarsi che il cavo di alimentazione si trovi il più lontano possibile da apparecchi di riscaldamento per evitare lo scioglimento del rivestimento in plastica.

6. Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

• Non aprire mai l'alloggiamento o l'alimentatore.
• Non infilare oggetti metallici o infiammabili all'interno dell'apparecchio.
- Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali) utilizzare una protezione contro le sovratensioni.

1. Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

In caso di installazione all'interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli apparecchi siano separati dal circuito di rete e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un tecnico. Gli interventi sulla rete elettrica svolti in maniera errata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri. Cablare le installazioni in modo tale che i circuiti di rete e di bassa tensione rimangano sempre separati e non siano collegati in nessun punto o che non possano essere collegati per un guasto.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Se l'imballaggio originale dovesse presentare dei danni, controllare prima l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Inhaltsverzeichnis

1. Utilizzo conforme....78
2. Dotazione 78
3. Caratteristiche e funzioni....78
4. Descrizione della videocamera 79
5. Montaggio / installazione....79

5.1 Montaggio della videocamera 79
5.2 Orientamento della videocamera 80
5.3 Alimentazione elettrica 81
5.4 Installazione del cavo video 81

1. Manutenzione e pulizia 81

6.1 Manutenzione....81
6.2 Pulizia....82

1. Smaltimento....82

2. Dati tecnici 82

1. Utilizzo conforme

La videocamera dome è adatta sia per la sorveglianza diurna che notturna. Grazie alla classe di protezione IP66 può essere utilizzata sia per interni che per esterni. La videocamera per esterni giorno/notte è equipaggiata con un pregiato sensore di immagine, che serve per la videosorveglianza unitamente a un registratore o a un monitor.

Una descrizione approfondita del funzionamento è riportata al capitolo “3. Caratteristiche e funzioni”.

2. Dotazione

Videocamera dome Mini per esterni giorno/notte materiale di montaggio incl.

Alimentatore con adattatore EU, AU e UK 12 V DC / 1,5 A

Istruzioni

Cavo combinato da 20 m

3. Caratteristiche e funzioni

• Videocamera dome per esterni giorno/notte compatta
- Molteplici possibilità di applicazione della videocamera, sia internamente che all'esterno
- Design sobrio ed elevata classe di protezione (IP66)
- Elevata risoluzione fedele nei dettagli, grazie a 600 linee TV
- Incluso cavo combinato da 20 m
- Ideale per l'ampliamento da TVVR30004 o TVVR30104

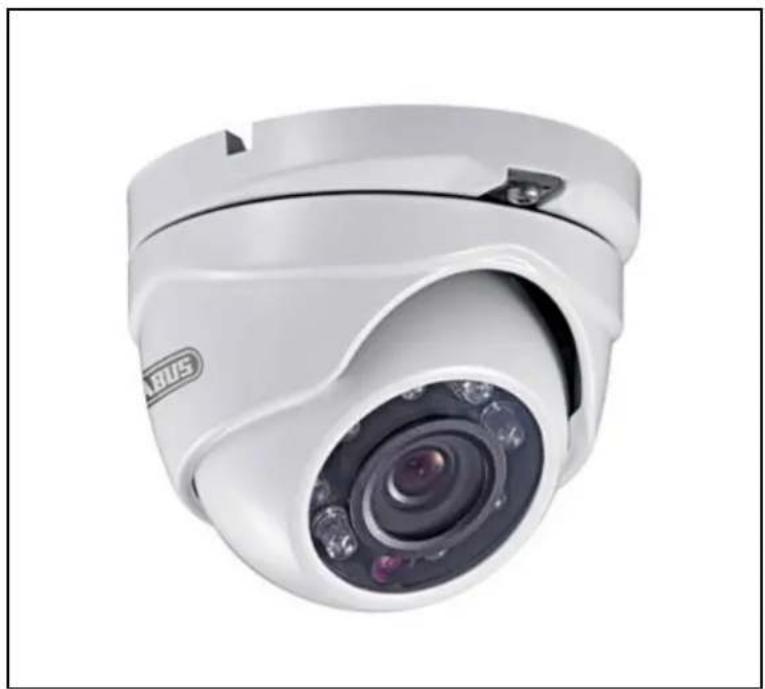

4. Descrizione della videocamera

1	Cappuccio della videocamera
2	Piastra di base
3	Alloggiamento videocamera
4	LED IR
5	Obiettivo
6	Alimentazione di tensione
7	Segnale video

5. Montaggio / installazione

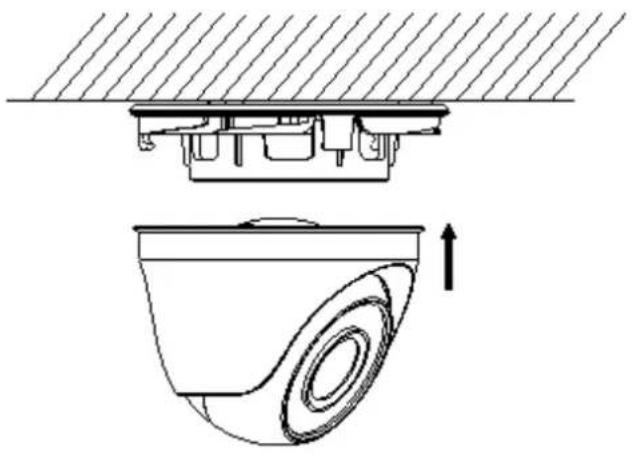

5.1 Montaggio della videocamera

ATTENZIONE!

Durante il montaggio la videocamera deve essere scollegata dalla rete elettrica.

Svitare e rimuovere la vite di fissaggio per il cappuccio della videocamera. Utilizzare la dima di foratura in dotazione per eseguire i fori di fissaggio. Fissare la piastra di base con le viti e i tasselli in dotazione.

Far passare il cavo attraverso la piastra di base e, se necessario, attraverso l'apertura laterale. Successivamente fissare il cappuccio della videocamera e arrestarlo bloccando la vite di fissaggio.

5.2 Orientamento della videocamera

Per orientare la videocamera allentare la vite di fissaggio. La videocamera può ora essere orientata secondo 3 assi. Alla fine serrare nuovamente la vite.

Regolazione verticale 75° Regolazione orizzontale 90° Rotazione 360°

5.3 Alimentazione elettrica

	ATTENZIONE!Prima di procedere all'installazione assicurarsi che la tensione di rete e la tensione nominale della videocamera coincidano.
		(1) Segnale video (BNC)(2) Alimentazione di tensione12 V DC (5,5 x 2,1 mm)

Le videocamere dispongono di una alimentazione di tensione di 12 V DC. Fare attenzione durante il collegamento alla polarità! Per il collegamento è predisposto un alimentatore a spina (spina tonda, 5,5 mm x 2,1 mm).

5.4 Installazione del cavo video

Per permettere la trasmissione del segnale video della videocamera a un convertitore, un monitor o a un registratore, collegare all'attacco "Video OUT" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 150 m. Per aumentare la portata è possibile utilizzare potenziatori di segnale corrispondenti.

6. Manutenzione e pulizia

6.1 Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all'alloggiamento.

Se si presume che non sia più possibile un esercizio sicuro, il prodotto deve essere messo fuori servizio e assicurato contro un esercizio accidentale.

Si deve presumere che non sia più possibile un esercizio sicuro quando

• l'apparecchio presenta danni evidenti
• l'apparecchio non funziona più

Fare attenzione a quanto segue.

Il prodotto non richiede manutenzione da parte Sua. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utilizzatore; non aprirlo mai.

6.2 Pulizia

Pulire il prodotto con un panno asciutto pulito. Per rimuovere lo sporco più ostinato il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all'interno dell'apparecchio. Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento potrebbe danneggiarsi (scolorimento).

7. Smaltimento

Attenzione: La Direttiva europea 2002/96/CE disciplina la regolare raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo segnala che nell'interesse della tutela ambientale l'apparecchiatura al termine della sua vita utile deve essere smaltita conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento della vecchia apparecchiatura può avvenire nei relativi centri di raccolta del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori particolari riguardo alla raccolta (anche relativamente a Paesi extracomunitari) rivolgersi alle proprie autorità amministrative locali. Attraverso la raccolta separata e il riciclaggio si provoca un minore impatto sulle risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute in fase di riciclaggio del prodotto.

8. Dati tecnici

Codice tipo	TVCC34010
Sensore di immagine	1/3" DIS
Tipo di videocamera	videocamera per esterni giorno/notte
Risoluzione	600 TVL
Pixel (effettivi)	720 (H) x 480 (V)
Obiettivo	3,6 mm, obiettivo fisso
Angolo di osservazione orizzontale	68,4°
Commutazione giorno/notte	filtro IR-Cut elettromeccanico
Luminosità min (colore)	0,1 Lux
Luminosità min (IR)	0 Lux
Eliminazione dei rumori di fondo	>52 dB
Regolazione otturatore elettronico	1/25 ~ 1/15.000 sec.
Compensazione del controluce	Sì
Sistema video	PAL/NTSC
LED IR	12
Portata IR	10 m
Collegamenti	segnale video (BNC), alimentazione di tensione (DC)
Alimentazione di tensione	12 V DC
Corrente assorbita	max 5 W
Temperatura di esercizio	-20 °C - 50 °C
Umidità dell'aria	max 90%
Tipo di protezione	IP 66
Dimensioni (Hx∅)	89,6 mm x 59,1 mm
Peso	400 g

TVCC34010

Questo manuale è una pubblicazione del Consiglio di sicurezza ABUS-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Tutti i diritti riservati compresa la traduzione. Nessuna riproduzione, ad esempio Fotocopiatrice, microfilm, o in attrezzature per il trattamento elettronico di dati, senza il permesso scritto dell'editore. La riproduzione in qualsiasi forma. Questo diritto di cambiare lo stato dell'arte della stampa. Cambiamenti nella tecnologia e le attrezzature.
