Produkttyp	IP-Überwachungskamera
Marke	ABUS
Modell	TVIP21560
Maximale Auflösung	1920 x 1080 Pixel (Full HD)
Nachtsicht	Ja, Reichweite bis zu 30 Meter
Blickwinkel	90° (horizontal)
Stromversorgung	12 V Gleichstrom oder PoE (Power over Ethernet)
Stromverbrauch	max. 5 W
Abmessungen (B x H x T)	70 x 70 x 120 mm
Gewicht	320 g
Schutzart	IP66 (wetterbeständig)
Konnektivität	Ethernet RJ45 10/100 Mbit/s
Speicher	microSD-Karte bis zu 128 GB
Hauptfunktionen	Bewegungserkennung, E-Mail-Benachrichtigungen, Nachtsicht, Live-Streaming
Pflege und Reinigung	Reinigen Sie das Objektiv mit einem weichen, trockenen Tuch. Vermeiden Sie scheuernde Reinigungsmittel.
Sicherheit	SSL/TLS-Verschlüsselung, Passwortauthentifizierung
Ersatzteile und Reparierbarkeit	Austauschbares externes Netzteil, Standard-Ethernet-Kabel
Allgemeine Informationen	Innen- und Außeneinsatz, Betriebstemperatur: -20 °C bis 50 °C

Häufig gestellte Fragen - TVIP21560 ABUS

Wie setze ich die ABUS TVIP21560 Kamera zurück?

Um die Kamera zurückzusetzen, halten Sie die Reset-Taste auf der Rückseite 10 Sekunden lang gedrückt, bis die LEDs blinken. Die Werkseinstellungen werden wiederhergestellt.

Wie installiere ich die Kamera zum ersten Mal?

Schließen Sie die Kamera über Ethernet und Stromversorgung an. Verwenden Sie die ABUS IP Camera Installer-Software oder die mobile App, um die Kamera zu erkennen und ggf. das WLAN zu konfigurieren. Folgen Sie den Bildschirmanweisungen.

Die Nachtsicht funktioniert nicht, was tun?

Überprüfen Sie, ob die Infrarot-LEDs nicht verdeckt sind und die Option Nachtmodus in den Einstellungen aktiviert ist. Stellen Sie sicher, dass die Kamera nicht im erzwungenen Tagmodus ist.

Kann ich die Kamera ohne Abonnement nutzen?

Ja, die Kamera funktioniert lokal ohne Abonnement. Sie können auf den Stream über die Software oder die App zugreifen. Die Speicherung auf SD-Karte ist kostenlos.

Wie greife ich aus der Ferne auf die Kamera zu?

Für den Fernzugriff aktivieren Sie den ABUS-Cloud-Dienst oder richten Sie die Portweiterleitung auf Ihrem Router ein. Verwenden Sie die ABUS-App, um sich über ein Konto anzumelden.

Die Bewegungserkennung sendet zu viele Benachrichtigungen, wie kann ich sie reduzieren?

Passen Sie in den Einstellungen der Bewegungserkennung die Empfindlichkeit an und zeichnen Sie maskierte Bereiche, um irrelevante Zonen zu ignorieren. Sie können auch einen Intervall zwischen den Alarmen festlegen.

Wie groß ist die maximale Reichweite des Ethernet-Kabels?

Die maximale Reichweite für ein Standard-Ethernet-Kabel beträgt 100 Meter. Verwenden Sie darüber hinaus einen Repeater oder einen PoE-Switch.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der ABUS-Website herunter. Melden Sie sich an der Weboberfläche der Kamera an, gehen Sie zu Einstellungen > Wartung und importieren Sie die Datei. Unterbrechen Sie die Stromversorgung während des Updates nicht.

Die Kamera erkennt die SD-Karte nicht, was tun?

Stellen Sie sicher, dass die Karte im FAT32-Format ist und setzen Sie sie fest ein. Formatieren Sie die Karte in der Oberfläche über Einstellungen > Speicher. Einige Hochkapazitätskarten erfordern möglicherweise eine vorherige Formatierung.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie ein trockenes, weiches Mikrofasertuch. Befeuchten Sie es bei Bedarf leicht mit destilliertem Wasser. Vermeiden Sie chemische Reinigungsmittel, die die Objektivbeschichtung beschädigen könnten.

BEDIENUNGSANLEITUNG TVIP21560 ABUS

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite

www.abus.com

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Warnhinweis im Sinne des § 201 StGB:

Wer unbefugt das nichtöffentlich gesprochene Wort eines anderen auf einen Tonträger aufnimmt und eine so hergestellte Aufnahme gebraucht oder einem Dritten zugänglich macht kann mit Freiheitsstrafe oder Geldstrafe bestraft werden!

Ebenso kann bestraft werden, wer unbefugt das nicht zu seiner Kenntnis bestimmte, nichtöffentlich gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das aufgenommene oder abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen Inhalt öffentlich mitteilt.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter oben angegebenen Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
  • Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.
• Das Gerät ist für den Innenbereich konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
  • starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz / 5 VDC, 1 A (im Lieferumfang)

Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Verbiegen oder verdrehen Sie das Netzkabel nicht.
4. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

5. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

7. Öffnen Sie niemals das Gehäuse oder das Netzteil.

8. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

9. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

10. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhalt

1. Bestimmungsgemäße Verwendung 9
2. Lieferumfang....9
3. Merkmale und Funktionen 9
4. Beschreibung der Kamera....10
5. Beschreibung der Anschlüsse....10
6. Montage / Installation 11

6.1. Montage der Kamera.... 11
6.2. Ausrichtung der Kamera....11

1. Erstinbetriebnahme 12

2. Erster Zugang zur Netzwerkkamera.... 13

3. Passwortabfrage.... 14

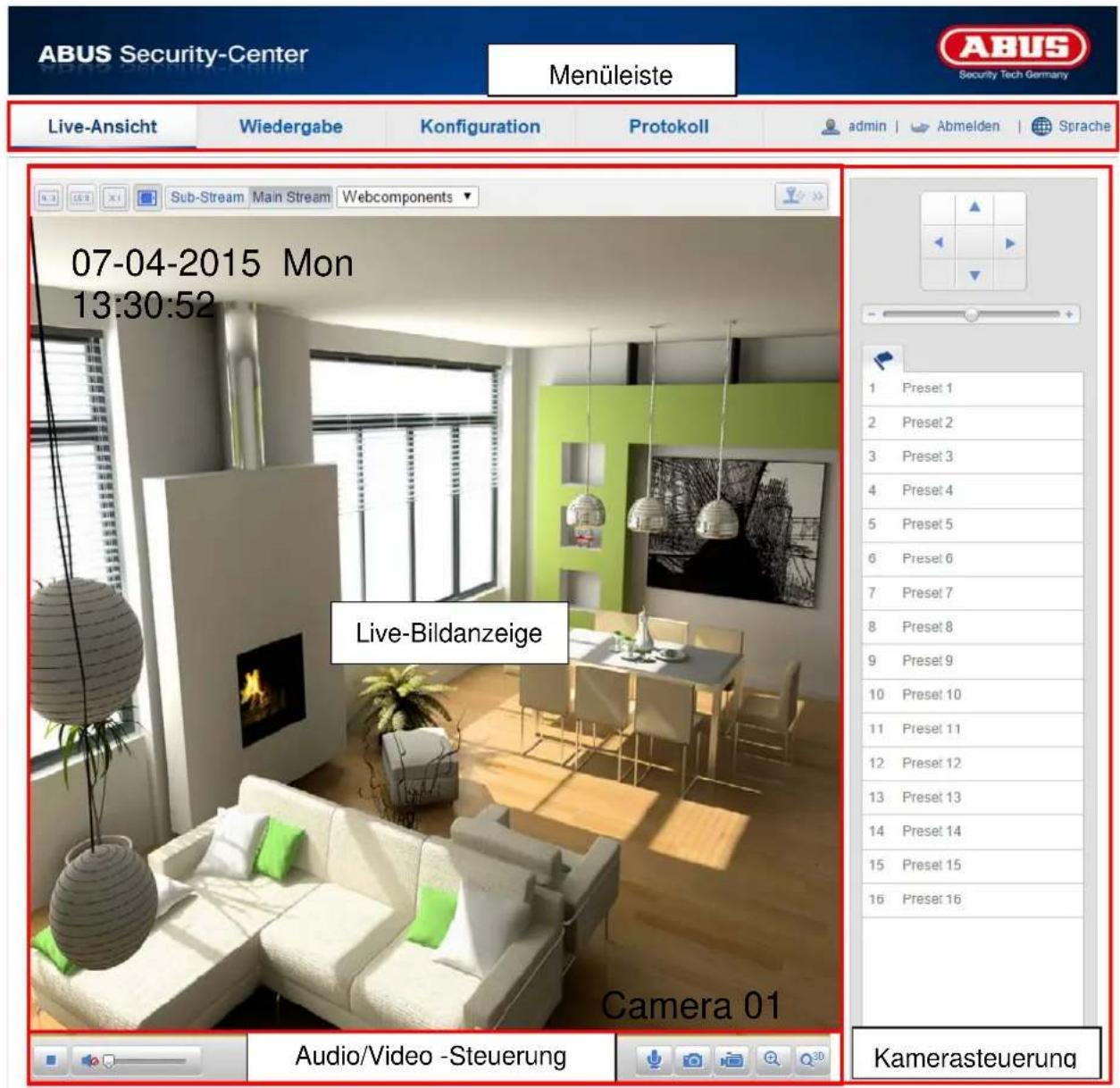

4. Benutzerfunktionen.... 15

10.1. Menüleiste 15
10.2. Live-Bildanzeige 16
10.3. Audio / Video-Steuerung 16
10.4. Kamerasteuerung 17

10.4.1. PTZ-Steuerung 17
10.4.2. Preset-Einstellungen.... 17

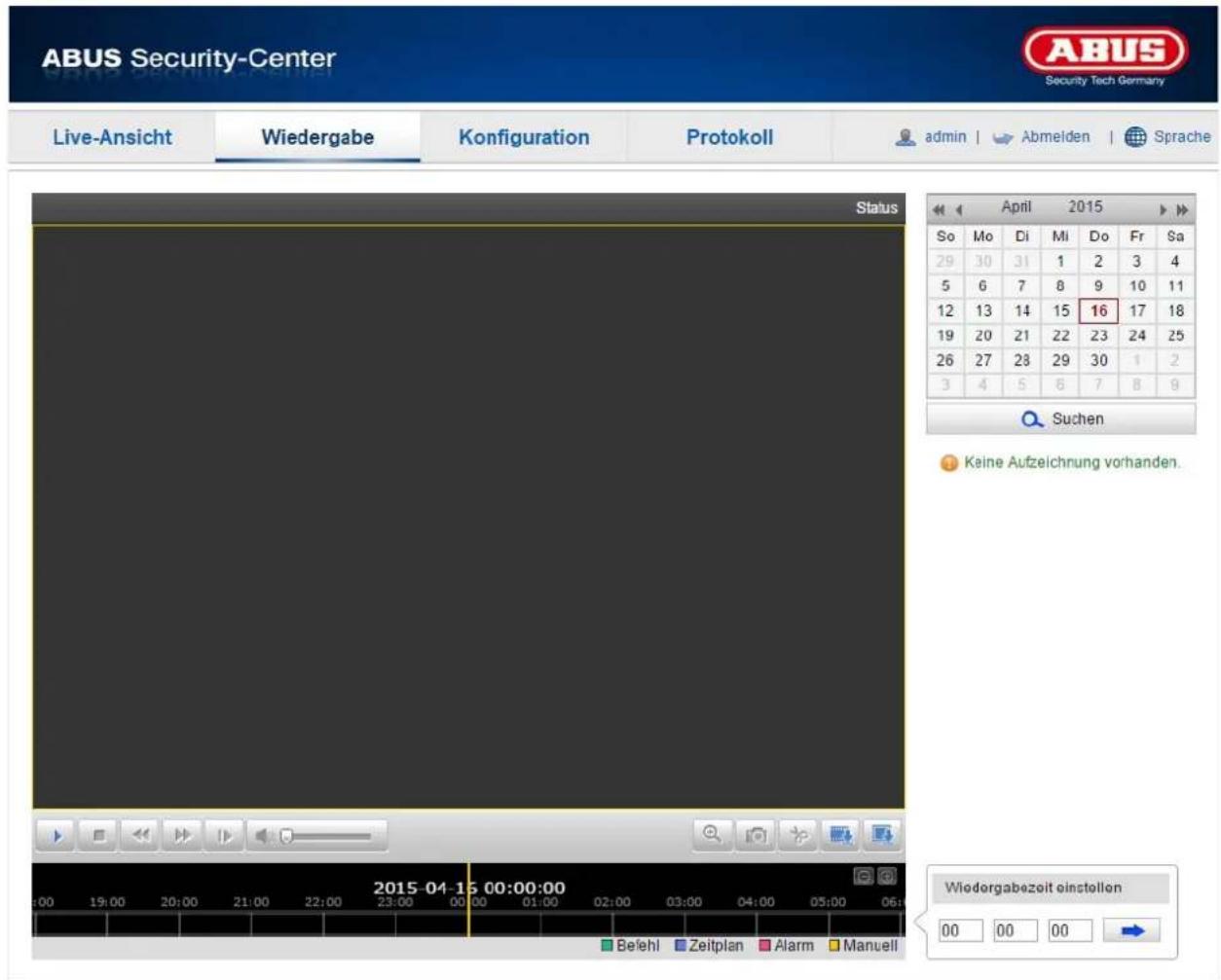

1. Wiedergabe 18
2. Konfiguration 19

12.1. Lokale Konfiguration.... 19
12.2. Basiskonfiguration 21
12.3. Weiterführende Konfiguration 22

12.3.1. System 22

12.3.1.1. Geräteinformation....23
12.3.1.2. Zeiteinstellungen 24
12.3.1.3. Wartung 25

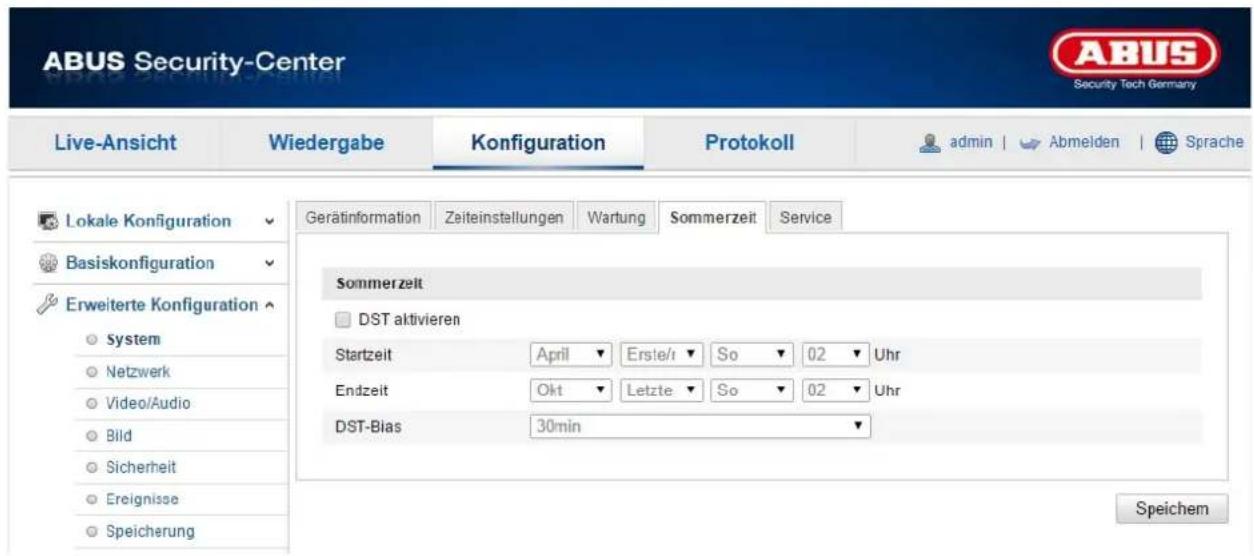

12.3.1.4. Sommerzeit....26

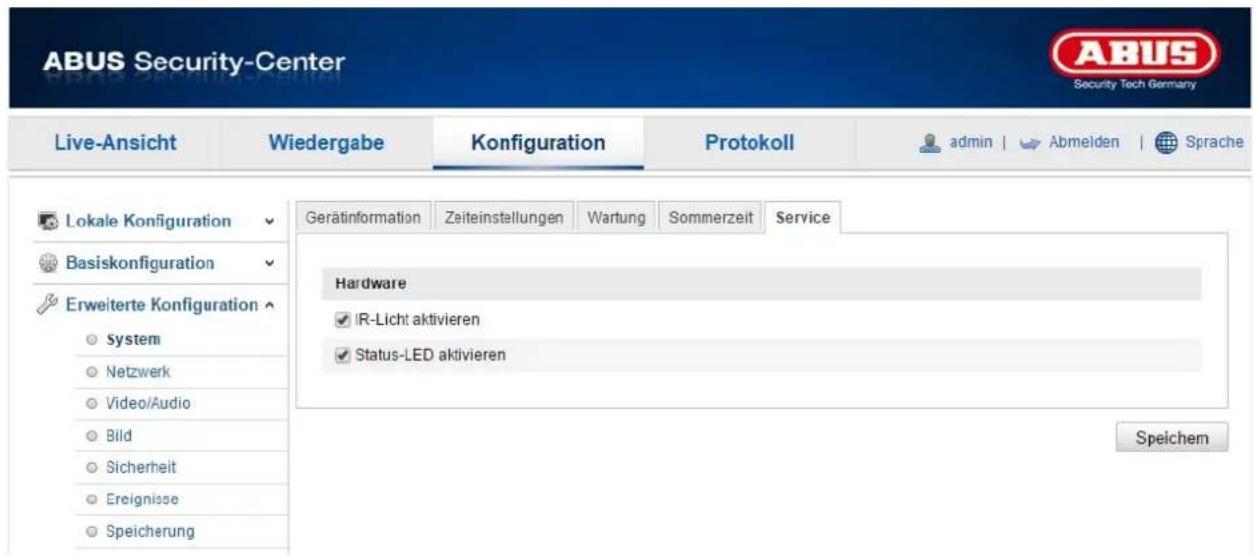

12.3.1.6. Service 27

12.3.2. Netzwerk 28

12.3.2.1. TCP/IP 29
12.3.2.2. Port 31

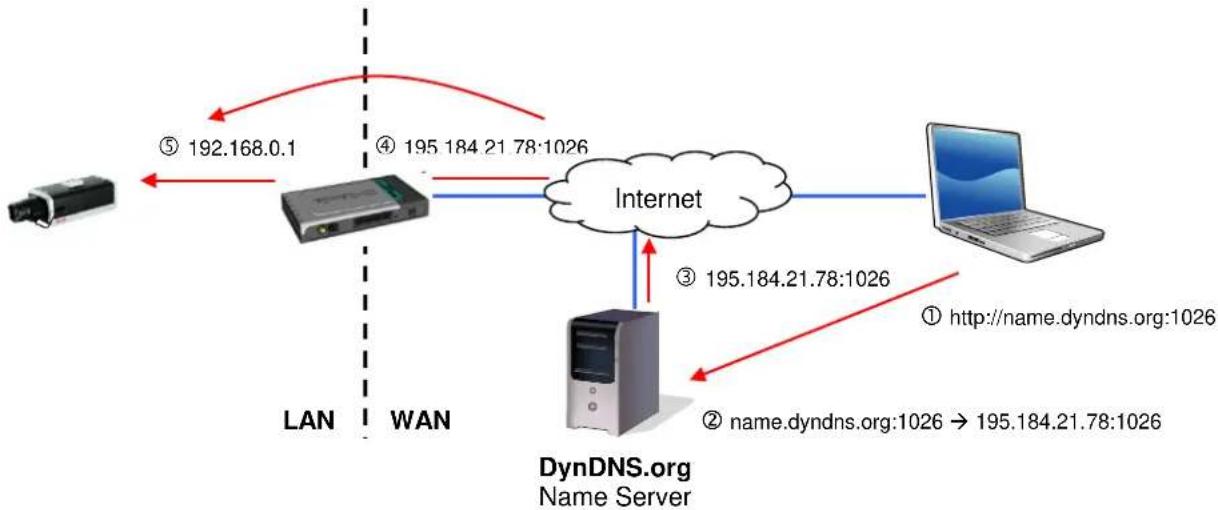

12.3.2.3. DDNS 32
12.3.2.4.Wi-Fi 35
12.3.2.5. UPnP™ 37

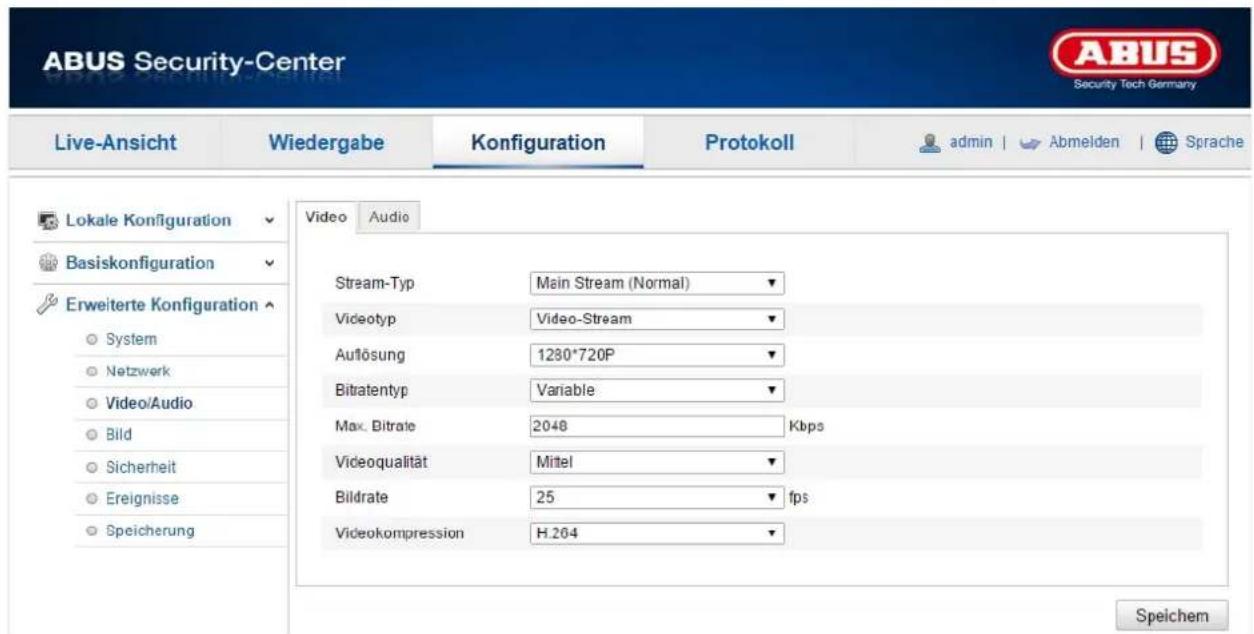

12.3.3. Video / Audio 39

12.3.3.1. Video....40
12.3.3.2. Audio 41

12.3.4. Bild 42

12.3.4.1. Anzeigeeinstellungen 43
12.3.4.2. OSD-Einstellungen 46

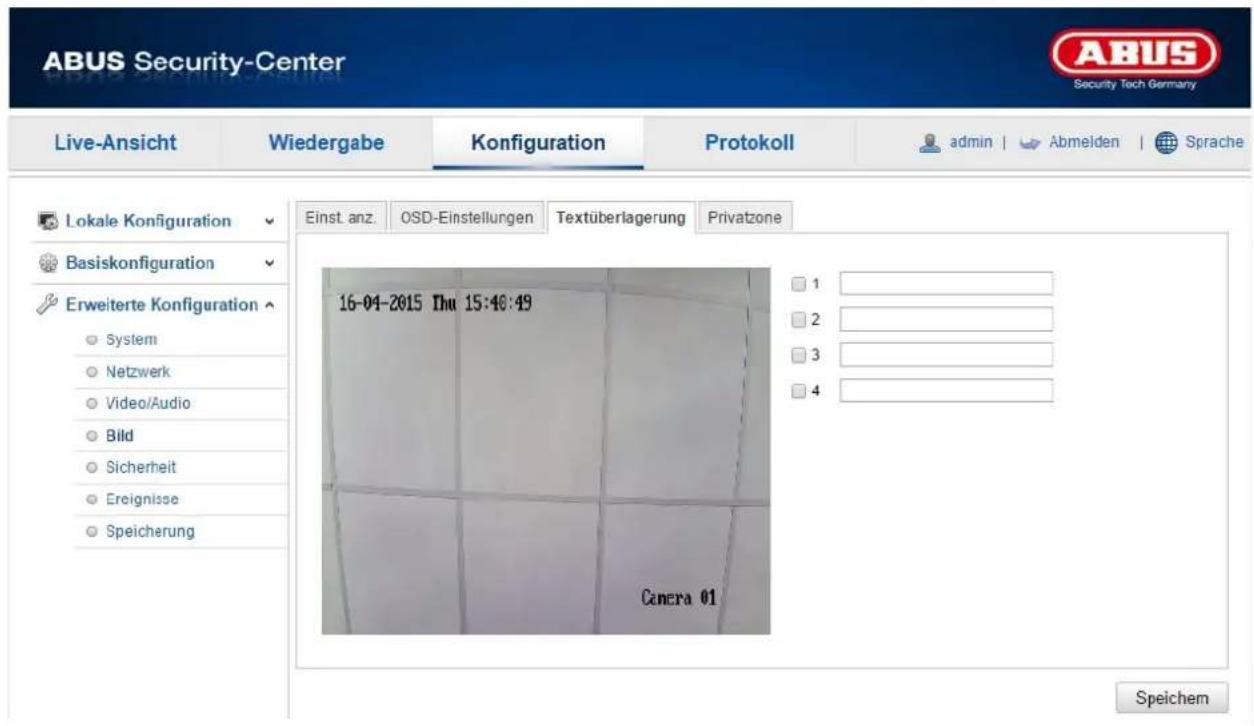

12.3.4.3.Text-Overlay 47
12.3.4.4. Privatzonen-Maskierung.... 48

12.3.5. Sicherheit....49

12.3.5.1. Benutzer 50
12.3.5.2. IP-Adressfilter 51

12.3.6. Ereignisse 52

12.3.6.1. Bew.-Erkennung 53
12.3.6.2. Alarmeingang....55

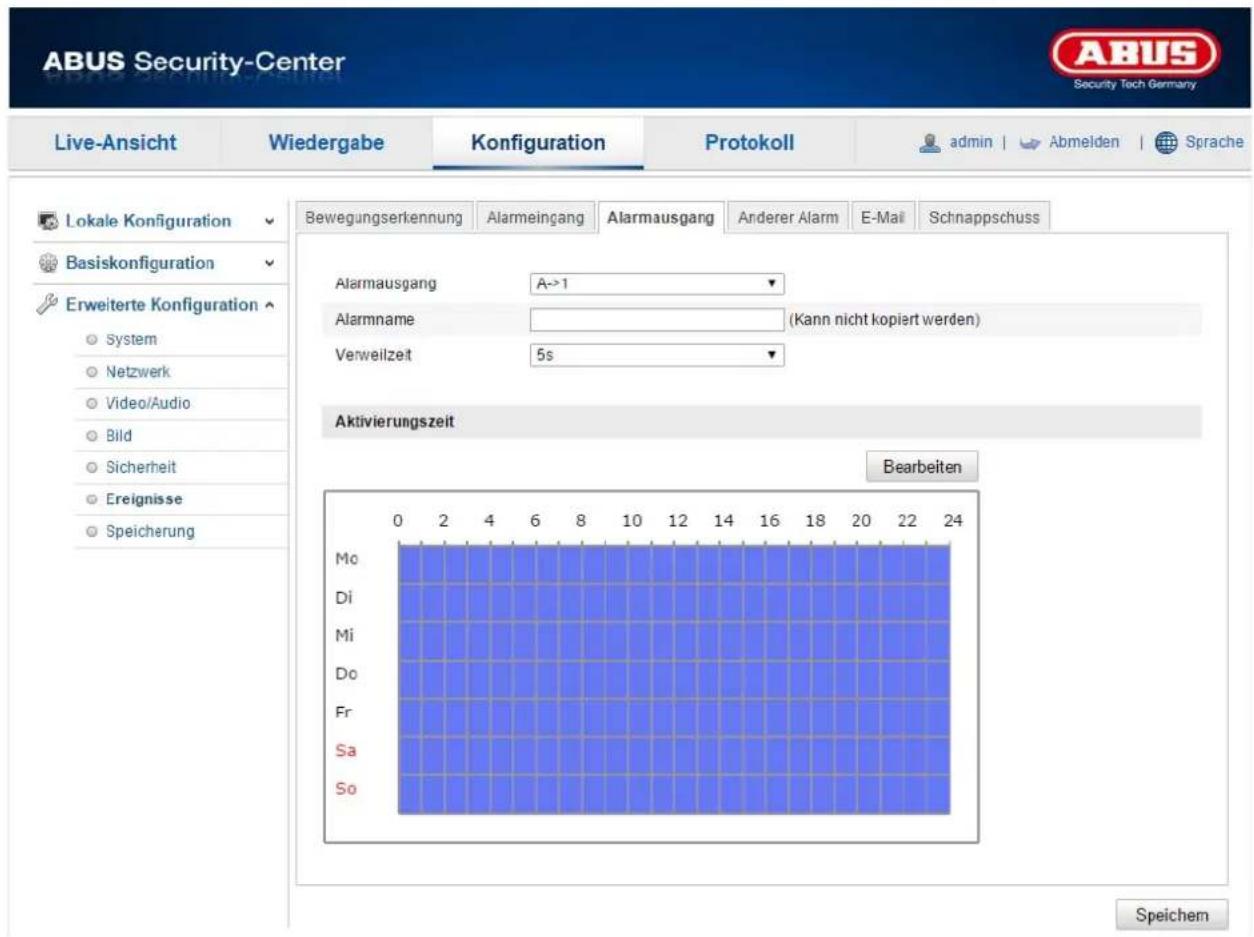

12.3.6.3. Alarmausgang....57
12.3.6.4. Anderer Alarm....59
12.3.6.5.E-Mail 61
12.3.6.6. Schnappschuss 63

12.3.7. Speicherung....65

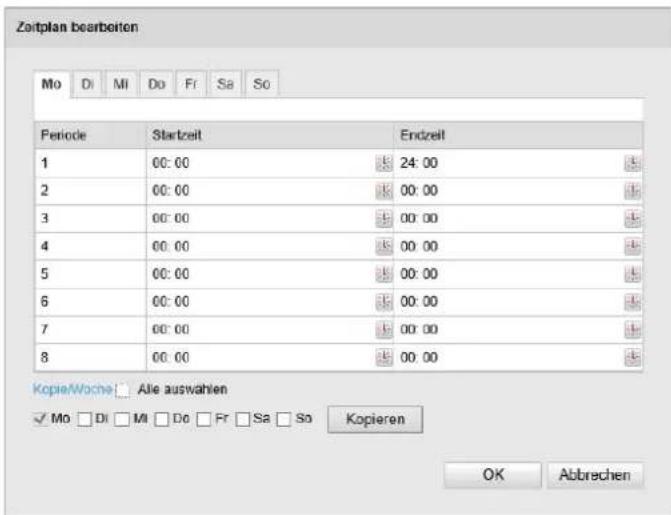

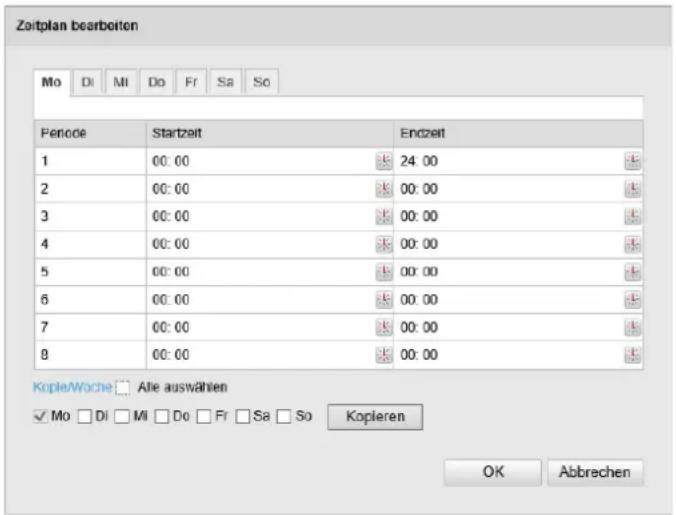

12.3.7.1. Aufzeichnungsplan 66
12.3.7.2. Speicherverwaltung 68

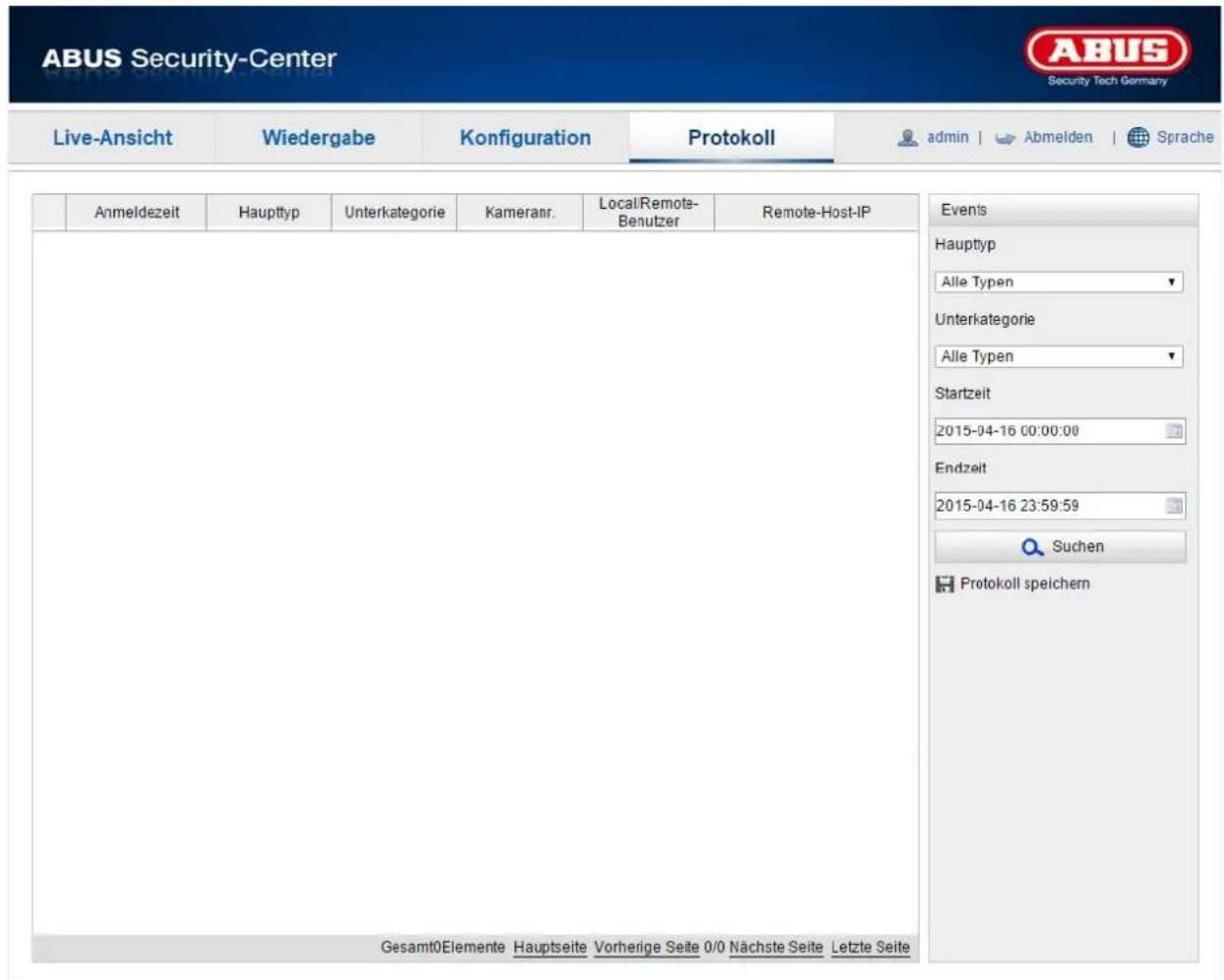

1. Protokoll....69
2. Wartung und Reinigung....70

14.1. Wartung 70
14.2. Reinigung....70

1. Entsorgung 70
2. Technische Daten....71
3. GPL Lizenzhinweise 72

1. Bestimmungsgemäße Verwendung

Diese WLAN Schwenk-/Neige-Kamera ist eine vielseitige Überwachungslösung für Zuhause oder im Büro. Die Kamera lässt sich ohne zusätzliches LAN-Kabel über WLAN in ein Netzwerk einbinden und verfügt über eine Bewegungserkennung mit Passiv Infrarot Sensor und einen integrierten Lautsprecher, der im Alarmfall einen lauten Ton von sich gibt. Der Lautsprecher und das eingebaute Mikrofon ermöglichen zudem eine Two-way-Audio-Kommunikation über das Webinterface der Kamera mittels eines angeschlossenen Mikrofons am Computer. Durch den Alarmausgang können externe Alarmgeber, z. B. eine Sirene oder ein Licht, angesteuert werden, die im Fall einer Detektion reagieren.

Die Kamera verfügt zudem über 12 integrierte Infrarot-LEDs, die bei Dunkelheit aktiviert werden und eignet sich damit auch für den 24/7-Überwachungseinsatz. Selbst bei totaler Dunkelheit realisiert die Kamera detaillierte Aufnahmen und ermöglicht eine Identifizierung von Objekten in bis zu 5 Meter Entfernung. Die WDR Funktion sorgt hingegen bei zu viel Gegenlicht für einen optimalen Ausgleich der Bildkontraste.

2. Lieferumfang

WLAN 720p Schwenk/Neige Innenkamera mit Alarmfunktion

Netzteil 1m Netzwerkkabel

Deckenhalterung CD

Kurzanleitung

Befestigungsmaterial

3. Merkmale und Funktionen

• WLAN Schwenk-Neige-Kamera mit Infrarot Nachtsichtfunktion und Bewegungserkennung
  • Hohe detailgetreue Auflösung, dank 1280 x 720 Pixel bei 25 Bildern/Sekunde
• Integrierter Lautsprecher, der im Ereignisfall lautstark alarmiert
• Web und mobiler Zugriff auf Livebilder sowie Schwenken und Neigen via IPCam App und Browser
• Integrierter microSD Karten-Slot zur internen Datenspeicherung als Backup Lösung
  • 12 integrierte IR LEDs, die bei Dunkelheit aktiviert werden
  • Bewegungserkennung durch Passiv Infrarot Sensor
• Mit WDR-Funktion zur Gegenlichtkompensation - ideal für Eingangsbereiche
  • Mit Alarmausgang zum Ansteuern eines externen Alarmgebers (z.B. Sirene, Licht)
  • WPS-Taste zum einfachen Aufbau der WLAN-Verbindung

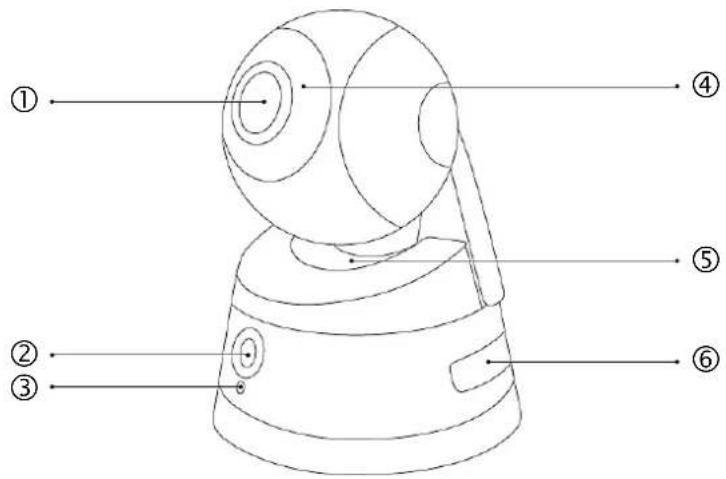

4. Beschreibung der Kamera

Nr.	Beschreibung
1	Objektiv
2	PIR – Passiv Infrarot Sensor
3	Mikrofon
4	IR-LEDs
5	LED-Statusleiste
6	WPS-Taste & microSD Kartenslot

5. Beschreibung der Anschlüsse

Nr.	Beschreibung
1	LAN-Anschluss
2	Reset-Taste
3	Alarmein- und ausgangI = EingangG = MasseO = Ausgang
4	5 V DC Spannungsanschluss
5	Audioausgang

6. Montage / Installation

6.1. Montage der Kamera

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Verwenden Sie die beigelegte Bohrschablone oder Halterung für die Bohrung der Befestigungslöcher.

Bohren Sie die Löcher vor und setzen Sie die beigelegten Dübel ein.

Verwenden Sie die beigelegten Schrauben um die Deckenhalterung zu befestigen.

Bitte beachten Sie, dass der Pfeil und die Beschriftung „FRONT“ auf der Deckenhalterung in die gewünschte Richtung zeigen.

6.2. Ausrichtung der Kamera

Setzen Sie nun die Kamera auf die Deckenhalterung und rasten Sie die Kamera ein, indem Sie diese gegen den Uhrzeigersinn drehen.

7. Erstinbetriebnahme

Die Netzwerkkamera erkennt automatisch ob eine direkte Verbindung zwischen PC und Kamera hergestellt werden soll. Es ist hierfür kein Cross-Over Netzwerkkabel notwendig. Für den direkten Anschluss zur Erstinbetriebnahme können Sie das mitgelieferte Patchkabel verwenden.

Direkter Anschluss der Netzwerkkamera an einen PC / Laptop

1. Stellen Sie sicher, dass Sie ein Netzwerkkabel des Typs Cat5 benutzen
2. Verbinden Sie das Kabel mit der Ethernet-Schnittelle des PCs / Laptop und der Netzwerkkamera
3. Schließen Sie die Spannungsversorgung der Netzwerkkamera an
4. Konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf die IP Adresse 192.168.0.2 und Default Gateway auf 192.168.0.1
5. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

Anschluss der Netzwerkkamera an einen Router / Switch

1. Stellen Sie sicher, dass Sie ein Cat5 Netzwerkkabel für die Vernetzung benutzen.
2. Verbinden Sie den PCs / Laptop mit dem Router / Switch.
3. Verbinden Sie die Netzwerkkamera mit dem Router / Switch.
4. Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
5. Wenn in Ihrem Netzwerk ein Namensserver (DHCP) verfügbar ist, stellen Sie die Netzwerkschnittstelle Ihres PCs / Laptop auf „IP Adresse automatisch beziehen“.
6. Sollte kein Namensserver (DHCP) verfügbar sein, konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf 192.168.0.2 und Default Gateway auf 192.168.0.1
7. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

8. Erster Zugang zur Netzwerkkamera

Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung des ABUS IP Installers.

Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen ABUS Netzwerkkameras und Videoservern in Ihrem Netzwerk.

Sie finden das Programm auf der beiliegenden CD-ROM. Installieren Sie das Programm auf Ihr PC-System und führen Sie es aus.

Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die Vergabe der IP-Adresse sowohl für Ihren PC / Laptop, als auch der Netzwerkkamera automatisch.

Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera automatisch folgende IP Adresse ein: 192.168.0.100.

Ihr PC-System muss sich im selben IP-Subnetz befinden, um eine Kommunikation zur Netzwerkkamera herstellen zu können (PC IP Adresse: z.B. 192.168.0.2).

Die Standarteinstellung der Netzwerkkamera steht auf „DHCP“. Sollten Sie keinen DHCP-Server in Ihrem Netzwerk betreiben, empfehlen wir Ihnen nach dem Ersten Zugriff auf die Netzwerkkamera die IP-Adresse manuell auf einen festen Wert einzustellen.

9. Passwortabfrage

Ab Werk ist in der Netzwerkkamera ein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte der Administrator jedoch umgehend ein neues Passwort bestimmen. Nach dem Speichern eines solchen Administrator-Passworts fragt die Netzwerkkamera vor jedem Zugang nach dem Benutzernamen und dem Passwort.

Das Administratorkonto ist werksseitig wie folgt voreingestellt: Benutzername „admin“ und Passwort „12345“. Bei jedem Zugriff auf die Netzwerkkamera zeigt der Browser ein Authentifizierungsfenster an und fragt nach dem Benutzernamen und Passwort. Sollten Ihnen Ihre individuellen Einstellungen für das Administratorkonto nicht mehr zugänglich sein, wenden Sie sich bitte an unseren technischen Support.

Für die Eingabe des Benutzernamens und Passwortes gehen Sie bitte wie folgt vor:

Öffnen den Internet Explorer und geben Sie die IP-Adresse der Kamera ein (z.B. „http://192.168.0.100“).

Sie werden aufgefordert sich zu authentifizieren:

-> Sie sind nun mit der Netzwerkkamera verbunden und sehen bereits einen Videostream.

10. Benutzerfunktionen

Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

10.1. Menüleiste

Wählen Sie durch Klicken des entsprechenden Registers „Live-Ansicht“, „Wiedergabe“, „Konfiguration“ oder „Protokoll“ aus.

Schaltfläche Beschreibung
admin	Anzeige des angemeldeten Benutzers
Abmelden	Abmelden des Benutzers
Sprache	Auswahl der gewünschten Sprache

10.2. Live-Bildanzeige

Mittels Doppelklick können Sie in die Vollbildansicht wechseln.

Schaltfläche Beschreibung
[GABD]	4:3 Ansicht aktivieren
	16:9 Ansicht aktivieren
	Originalgröße anzeigen
	Ansicht automatisch an Browser anpassen
Sub-Stream Main Stream	Auswahl des Streaming-Typs für die Liveansicht

10.3. Audio / Video-Steuerung

Schaltfläche	Beschreibung
[ cwww]	Liveansicht deaktivieren
	Liveansicht aktivieren
	Ton aktivieren / deaktivieren, Lautstärke anpassen
	Mikrofon ein / aus, Bei Aktiviertem Mikrofon ist ein Gegensprechen vom PC zur Kamera möglich. (Audioausgang an der Kamera)
	Sofortbild (Momentaufnahme)
	Manuelle Aufzeichnung starten / stoppen
	Ein / Aus digitaler Zoom
	3D-Zoom starten stoppen

10.4. Kamerasteuerung

10.4.1. PTZ-Steuerung

Um die PTZ-Steuerung einzublenden klicken Sie in der Liveansicht auf das Feld

Schaltfläche Beschreibung
	Pfeiltasten:Steuerung der Schwenk- und Neigebewegungen
	Anpassung PT-Geschwindigkeit

10.4.2. Preset-Einstellungen

Wählen Sie den Reiter Preset

aus um bis zu 16 Preset-Positionen zu rufen, setzen und zu

löschen. Benutzen Sie die PTZ-Steuerschaltflächen um die gewünschte Postion auszuwählen.

Klicken Sie die Schaltfläche um das Preset zu erstellen.

Schaltfläche Beschreibung
	Auswahl der gewünschten Preset-Position. Die ausgewählte Position ist blau hinterlegt.
	Aufrufen der Postion
	Erstellen der Position
	Löschen der Position

11. Wiedergabe

In der Wiedergabe können Sie die aufgezeichneten Daten der microSD Karte wiedergeben. Wählen Sie im Kalender den gewünschten Tag aus und klicken Sie auf „Suchen“.

In der Zeitleiste werden die Aufnahmen des ausgewählten Tages angezeigt. Die Farbmarkierung zeigt das Ereignis der Aufzeichnung an.

Unter der Wiedergabezeit können Sie die Zeit für die gewünschte Aufnahme einstellen.

12. Konfiguration

12.1. Lokale Konfiguration

Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen.

Aufzeichnung-Dateieinstellungen

Hier können Sie die Dateigröße für Aufzeichnungen, den Aufzeichnungspfad und den Pfad für heruntergeladene Dateien definieren. Um die Änderungen zu übernhemen klicken Sie auf „Speichern“.

Speichern unter

Sie können hier den Dateipfad festlegen, welcher für manuelle Aufzeichnungen verwendet werden soll.

Als Standard-Pfad wird C:\\\Web\RecordFiles verwendet.

Download.Datei speichern als

Hier können Sie den Dateipfad für heruntergeladene Videos hinterlegen.

Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\DownloadFiles

Bild- / Beschneidungseinstellungen

Hier können Sie die Pfade für Sofortbilder, Schnappschüsse während der Wiedergabe und zugeschnitte Videos hinterlegen.

Live-Schnappschuss sichern unter

Wählen Sie den Dateipfad für Sofortbilder aus der Liveansicht aus.

Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\CaptureFiles

Schnappschuss speichern bei Wiedergabe

Sie können hier den Pfad hinterlgen unter welchem die Sofortaufnahmen aus der Wiedergabe gespeichert werden soll.

Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackPics

Clips sp. Unter

Hier können Sie den Speicherpfad hinterlegen, unter welchem zugeschnittene Videos hinterlegt werden sollen.

Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackFiles

12.2. Basiskonfiguration

Alle Einstellungen der „Basiskonfiguration“ finden Sie auch unter dem Menüpunkt „Weiterführende Konfiguration“. Bitte beachten Sie hierzu die Spalte „Verfügbar in“ unter den Beschreibungen der „Weiterführenden Konfiguration“.

12.3. Weiterführende Konfiguration

12.3.1. System

Menüpunkt	Beschreibung	Verfügbar in Modus
Gerätinformation	Anzeige der Geräteinformationen	Basiskonfiguration, Weiterf. Konfiguration
Zeiteinstellungen	Konfiguration der Zeitangabe	Basiskonfiguration, Weiterf. Konfiguration
Wartung	Konfiguration zur Wartung des Systems	Basiskonfiguration, Weiterf. Konfiguration
Sommerzeit	Konfiguration der automatischen Sommerzeitumstellung	Weiterf. Konfiguration
Service	Konfiguration der Sonderfunktionen Weiterf. Konfiguration

12.3.1.1. Geräteinformation

Basisinfo

Gerätename:

Hier können Sie einen Gerätenamen für die Kamera vergeben. Klicken Sie auf „Speichern“ um diesen zu übernehmen.

Modell:

Anzeige der Modellnummer

Seriennummer:

Anzeige der Seriennummer

Firmware-Version:

Anzeige der Firmware Version

Cod.-Version:

Anzeige der Codierungsversion

Anzahl Kanäle:

Anzeige der Kanalanzahl

Anzahl Alarmeingänge:

Anzeige der Alarmeingänge

Anzahl Alarmausgänge:

Anzeige der Alarmausgänge

12.3.1.2. Zeiteinstellungen

Zeitzone

Auswahl der Zeitzone (GMT)

Zeit sync.

NTP

Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit der Kamera mit einem Zeitserver zu synchronisieren.

Aktivieren Sie NTP um die Funktion zu nutzen.

Server-Adresse

IP-Serveradresse des NTP Servers.

NTP-Port

Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123)

Intervall

Hier wird das Intervall in Minuten für die Synchronisierung der Zeit eingegeben.

Drücken Sie auf „Test“ um einen Testlauf zu starten.

Man. Zeitsynchron.

Gerätezeit

Anzeige der Gerätezeit des Computers

Zeiteinstellung

Anzeige der aktuellen Uhrzeit anhand der Zeitzonen-Einstellung.

Klicken Sie „Synchronisierung mit Computerzeit“ um die Gerätezeit des Computers zu übernehmen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.1.3. Wartung

Neustart

Klicken Sie „Neustart“ um das Gerät neu zu starten.

Standard

Wiederherst.

Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen.

Standard

Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen.

Konf. Datei imp.

Konfig-Datei

Wählen Sie hier den Dateipfad um eine Konfigurations-Datei zu importieren.

Status

Anzeige des Import-Status

Konfigdatei exportieren

Klicken Sie Exportieren um eine Konfigurationsdatei zu exportieren.

Remote-Upgrade

Firmware

Wählen Sie den Pfad aus um die Kamera mit einer neuen Firmware zu aktualisieren.

Status

Anzeige des Upgrade-Status.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.1.4. Sommerzeit

Sommerzeit

DST aktivieren

Wählen Sie „DST“ um die Systemzeit automatisch an die Sommerzeit anzupassen.

Startzeit

Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest.

Endzeit

Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest.

DST Bias

Stellen Sie hier den Zeituntschied in Minuten ein.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.1.6. Service

Hardware

IR-Licht aktivieren

Aktivieren Sie das IR-Licht oder deaktivieren Sie das IR-Licht dauerhaft.

Status-LED aktivieren

Aktivieren bzw. deaktivieren Sie die Status-LED der Kamera dauerhaft.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.2. Netzwerk

Menüpunkt	Beschreibung	Verfügbar in Modus
TCP/IP	Einstellungen der TCP/IP Daten	Basiskonfiguration, Weiterf. Konfiguration
Port	Einstellungen der verwendeten Ports	Basiskonfiguration, Weiterf. Konfiguration
DDNS	Einstellungen der DDNS Daten	Weiterf. Konfiguration
Wi-Fi	Einstellungen der W-Lan Zugangsdaten	Weiterf. Konfiguration
UPnPTM	Einstellungen der UPnP Daten Weiterf. Konfiguration

12.3.2.1. TCP/IP

Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden.

NIC wählen:

Wählen Sie die Netzwerkschnittstelle zum Konfigurieren aus. Die Kamera kann entweder über LAN oder WLAN mit dem Netzwerk verbunden werden.

DHCP

Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und weitere Netzwereinstellungen zu übernehmen. Die Daten werden automatisch von dem Server übernommen und können nich manuell geändert werden.

Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus.

IPv4-Adresse

Einstellung der IP-Adresse für die Kamera

IPv4 Subnetzmaske

Manuelle Einstellung der Subnetzmaske für die Kamera

IPv4-Standard-Gateway

Einstellung des Standard-Routers für die Kamera

IPv6 Modus

Manuell: Manuelle Konfiguration der IPv6 Daten

DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt.

Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung mit dem ISP (Internet Service Provider) bereitgestellt.

IPv6 Adresse

Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden.

IPv6 Subnetzmaske

Anzeige der IPv6 Subnetzmaske.

IPv6 Standard Gateway

Anzeige des IPv6 Standard Gateways (Standard Router)

MAC-Adresse

Hier wird die IPv4 Hardware-Adresse der Kamera angezeigt, diese können Sie nich verändern.

MTU

Einstellung der Übertragungseinheit, wählen Sie einen Wert 500 – 9676. Standardmäßig ist 1500 voreingestellt.

DNS-Server

Bevorzugter DNS-Server

Für einige Anwendungen sind DNS-Servereinstellungen erforderlich. (z.B. E-Mail-Versand) Geben Sie hier die Adresse des bevorzugten DNS-Servers ein.

Altern. DNS-Server

Falls der bevorzugte DNS-Server nicht erreichbar sein sollte, wird dieser alternative DNS-Server verwendet. Bitte hinterlegen Sie hier die Adresse des alternativen Servers.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.2.2. Port

Falls Sie auf die Kamera von extern zugreifen möchten, müssen folgende Ports konfiguriert werden.

HTTP-Port

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten.

RTSP-Port

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

HTTPS-Port

Der Standard-Port für die HTTPS- Übertragung lautet 443.

SDK-Port (Steuerport)

Der Standard-Port für die SDK-Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.2.3. DDNS

DDNS

DynDNS oder DDNS (dynamischer Domain-Name-System-Eintrag) ist ein System, das in Echtzeit Domain-Name-Einträge aktualisieren kann. Die Netzwerkkamera verfügt über einen integrierten DynDNS-Client, der selbstständig die Aktualisierung der IP-Adresse bei einem DynDNS-Anbieter durchführen kann. Sollte sich die Netzwerkkamera hinter einem Router befinden, empfehlen wir die DynDNS-Funktion des Routers zu verwenden.

Die Abbildung veranschaulicht den Zugriff / Aktualisierung der IP-Adresse beim DynDNS-Dienst.

DDNS aktivieren

Aktiviert oder Deaktiviert die DDNS Funktion.

DDNS-Typ

Wählen Sie den DDNS Typen aus. Sie haben die Möglichkeit zwischen „DynDNS“ und „ABUS DDNS“ zu wählen.

Server-Adresse

Wählen Sie einen DDNS Serviceanbieter aus. Sie müssen über einen registrierten Zugang bei diesem DDNS-Serviceanbieter verfügen (z.B. www.dyndns.org).

Falls Sie als DDNS-Typ „ABUS DDNS“ gewählt haben, wird die Server-Adresse automatisch hinterlegt.

Domäne

Geben Sie hier den registrierten Domainnamen (host-service) ein (z.B. meineIPkamera.dyndns.org).

Port

Hinterlegen Sie hier den Port für die Portweiterleitung.

Benutzername

Benutzerkennung Ihres DDNS-Kontos

Kennwort

Passwort Ihres DDNS-Kontos

Bestätigen

Die Passwortbestätigung ist hier erforderlich.

DDNS Konto einrichten

Neues Konto bei DynDNS.org einrichten:

Notieren Sie Ihre Benutzerdaten und übertragen Sie diese in die Konfiguration der Netzwerkkamera.

Zugriff auf die Netzwerkkamera über DDNS

Sollte sich Ihre Netzwerkkamera hinter einem Router befinden, ist der Zugriff über DynDNS im Router zu konfigurieren. Hierzu finden Sie auf der ABUS Security-Center Homepage www.abus-sc.com eine Beschreibung zur DynDNS-Router-Konfiguration für gängige Router-Modelle.

Folgende Abbildung veranschaulicht den Zugriff auf eine Netzwerkkamera hinter einem Router über DynDNS.org.

Für den DynDNS Zugriff über einen Router muss eine Portweiterleitung aller relevanten Ports (mindestens RTSP + HTTP) im Router eingerichtet werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“. Bei Änderungen in der Netzwerkkonfiguration muss die Kamera neu gestartet werden (System \ Wartung \ Neustart)

ABUS DDNS

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abusserver.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.
2. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „ABUS DDNS“
3. Übernehmen Sie Ihre Daten mit „Speichern“. Die IP-Adresse Ihrer Internet Verbindung wird nun jede Minute am Server aktualisiert.

12.3.2.4. Wi-Fi

Um ein Wi-Fi Verbindung zwischen der Kamera und dem Router herzustellen, müssen folgende Einstellungen vorgenommen werden.

Wireless-Liste

Klicken Sie auf „Suchen“ um die erreichbaren WiFi Netzwerke in der unmittelbaren Umgebung anzuzeigen.

Bitte beachten Sie, dass versteckte Netzwerke nicht in der Liste angezeigt werden!

Wi-Fi

SSID

Tragen Sie hier den Namen des Netzwerkes ein.

Netzwerkmodus

Sie haben hier die Auswahl zwischen Manage und Ad-Hoc.

Manage

Wählen Sie diesen Punkt für eine Verbindung mit einem Netzwerk.

Ad-Hoc

Wählen Sie diesen Punkt für eine direkte Verbindung mit einem PC oder Laptop.

Sicherheitsmodus

Wählen Sie hier die Verschlüsselungsart ihrese Netzwerkes aus.

Verschlüsselungstyp:

Wählen Sie hier den Verschlüsselungstyp des Netzwerkes aus.

Schlüssel 1

Geben Sie hier den Netzwerkschlüssel (Passwort) für den Zugang zum Netzwerk ein.

WPS

Die WPS Funktion ermöglicht einen einfachen Aufbau einer drahtlosen Verbindung der Kamera mit einem Wi-Fi Netzwerk.

WPS aktivieren

Aktivieren Sie die Funktion um eine WPS Verbindung zu nutzen.

Bitte prüfen Sie ob ihr Router die Funktion WPS unterstützt.

PIN Code

Der PIN Code wird für den Verbindungsaufbau benötigt. Standardmäßig ist dieser auf 12345678 eingestellt. Klicken Sie auf „Erzeugen“ um einen neuen Code zu generieren.

PBC Verbindung

Falls Ihr Router eine WPS-Taste besitzt aktivieren Sie diese Funktion.

1. Drücken Sie zunächst die WPS Taste am Router.
2. Klicken Sie im Anschluss innerhalb von zwei Minuten auf „Verbinden“.
3. Die W-Lan Verbindung zwischen Kamera und Router ist nach kurzer Zeit aufgebaut.

PIN Code des Routers

Hier können Sie manuell eine WPS Verbindung aufbauen indem Sie die SSID und den Router PIN Code eingben.

SSID: Geben Sie die SSID des gewünschten Netzwerks ein.

Router PIN Code: Geben Sie den Router PIN Code ein, beachten Sie die Bedienungsanleitung ihres Router Herstellers um den WPS PIN Code auszulesen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.2.5. UPnP ^TM

Die UPnP Funktion (Universal Plug and Play) ermöglicht eine komfortable Ansteuerung von Netzwerkgeräten in einem IP-Netzwerk. Dadurch ist die Netzwerkkamera z.B. als Netzwerkgerät in der Windows Netzwerkumgebung sichtbar.

UPnP aktivieren

Aktivieren oder Deaktivieren Sie die UPnP Funktion

Spitzname

Anzeige der MAC-Adresse der Kamera

Portzuordnung

Port Mapping aktivieren

Die Universal Plug and Play-Portweiterleitung für Netzwerkdienste wird hiermit aktiviert. Unterstützung ihr Router UPnP, wird mit dieser Option automatisch die Portweiterleitung für Video-Streams router-seitig für die Netzwerkkamera aktiviert.

Port Mapping Modus

Wählen Sie hier aus, ob Sie die Portweiterleitung Automatisch oder Manuell vornehmen möchten.

Protokollname:

HTTP

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten

RTSP

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

SDK (Steuerport)

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Externer Port

Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“ auf Manuell geändert wurde.

Externe IP-Adresse

Anzeige der externen IP-Adresse für einen mobilen Zugriff.

Status

Zeigt an, ob der eingegebene externe Port gültig bzw. ungültig ist.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.3. Video / Audio

Menüpunkt	Beschreibung	Verfügbar in Modus
Video	Einstellungen für die Videoausgabe	Basiskonfiguration, Weiterf. Konfiguration
Audio	Einstellungen für die Audioausgabe	Basiskonfiguration, Weiterf. Konfiguration

12.3.3.1. Video

Stream-Typ

Wählen Sie den Stream-Typ für die Kamera. Wählen Sie „Main Stream (Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für für die Live-Ansicht mit begrenzter Bandbreite.

Video-Typ

Stellen Sie hier den Video-Typ für den ausgewählten Stream ein. Sie haben die Auswahl zwischen „Video & Audio“ und „Video-Stream“, bei letzterem erfolgt keine Audio-Übertragung.

Auflösung

Stellen Sie hier die Äuflösung der Videodaten ein. Je nach Kameramodell haben Sie die Auswahl zwischen 1280*720p; 1280*960;

Bitratentyp

Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate.

Max. Bitrate

Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualität, beansprucht aber eine größere Bandbreite.

Videoqualität

Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“.

Bildrate

Gibt die Bildrate in Bildern pro Sekunde an.

Videokompression

Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264 und MJPEG.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.3.2. Audio

Audiocodierung

Wählen Sie hier die Codierung für die Audioübertragung aus.

Sie haben die Auswahl zwischen G.711ulaw; G.711alaw und G.726.

Eingangslautstärke

Einstellung der Lautstärke Ausgabe

Umgebungsrauschfilter

Aktivieren Sie diesen Filter um Umgebungsgeräusche herauszufiltern.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.4. Bild

Menüpunkt	Beschreibung	Verfügbar in Modus
Anzeigeeinstellungen	Einstellungen der Anzeigeparameter	Basiskonfiguration, Weiterf. Konfiguration
OSD-Einstellungen	Einstellung des Datums-und Uhrzeitformats	Weiterf. Konfiguration
Text-Overlay	Hinzufügen von Textfeldern Weiterf. Konfiguration
Privatzonenmaskierung	Hinzufügen von Privatzonenmasken	Weiterf. Konfiguration

12.3.4.1. Anzeigeeinstellungen

Unter diesem Menüpunkt können Sie die Bildquliät der Kamera, einschließlich Helligkeit, Schärfe, Kontrast, usw. vornehmen.

Bitte beachten Sie:

Die Parameter unter Anzeigeeinstellungen können je nach Modell varieren.

Tag/Nacht-Umschaltung

Sie haben hier die Auswahl zwischen der automatischen Tag/Nacht-Umschaltung und der zeitgesteuerten Umschaltung. Bei dieser muss eine Start- und Endzeit für den Tagmodus hinterlegt werden. Die folgenden Einstellungen können individuell für den Tag- oder Nachtmodus vorgenommen werden.

Helligkeit

Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100.

Kontrast

Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100.

Sättigung

Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100.

Farbton

Einstellung für den Farbton. Einstellbar sind Werte zwischen 0 und 100.

Schärfe

Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen. Einstellbar sind Werte zwischen 0 und 100.

Belichtungsdauer

Einstellen der max. Belichtungszeit. Diese Einstellung ist unabhängig vom Iris Modus.

Tag/Nacht-Umsch.

Die Tag/Nacht-Umsch. Bietet die Optionen Auto, Tag, Nacht Zeitplan und Auslösung durch Alarmeingang.

Auto

Die Kamera schaltet je nach herrschenden Lichtbedingungen Automatisch zwischen Tag- und Nachtmodus um. Die Empfindlichkeit kann zwischen „0 - 7“ eingestellt werden, wobei 7 die höchste Empfindlichkeitsstufe ist.

Tag/Nacht-Umsch.

Auto

Empfindl.

Normal

Tag

In diesem Modus gibt die Kamera nur Farbbilder aus.

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei gleichbleibenden Lichtverhältnissen.

Nacht

In diesem Modus gibt die Kamera nur Schwarz/Weiß-Bilder aus.

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei schwachen Lichtverhältnissen.

Zeitplan

In diesem Modus können Sie eine Start und Endzeit für den Tagbetrieb einstellen. Ausserhalb der eingestellten Zeitspanne schaltet die Kamera in den Schwart/Weiß-Modus um.

Auslösung durch Alarmeingang

Die Kamera wird durch den Alarmeingang getriggert und wechselt bei einer Zustandsänderung in den Farb- oder Schwarz/Weiß-Modus.

Status

Wählen Sie Nacht aus, damit die Kamera bei Auslösen des Alarmeingangs in den Schwarz/Weiß-Modus schaltet. Wählen Sie Tag aus, wenn die Kamera bei Auslösen des Alarmeingangs in den Farb-Modus umschalten soll.

Empfindlichkeit

Einstellung für die Umschaltschwelle für die automatische Tag-/Nachtumschaltung (0 - 7). Ein niedriger Wert bedeutet eine geringere Beleuchtungsstärke für die Umschaltung in den Nachtmodus.

Filterzeit

Einstellung einer Verzögerungszeit zwischen Erkennen einer nötigen Umschaltung bis zur Aktion.

Überbelichtungsschutz

Falls diese Funktion aktiviert ist, so wird die IR Lichtintensität automatisch bei zu nahen Objekten reduziert. Somit wird versucht, Überblendungen des Objektes zu vermeiden.

BLC-Bereich (Gegenlichtkompensation)

Mit der Gegenlichtkomensation können Objekte vor einem hellen Hintergrund klarer dargestellt werden. Die Belichtung der Objekte wird korrigiert, jedoch wird der Hintergrund unscharf dargestellt.

WDR

Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert. Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren. Setzen Sie das Wide Dynamic Level höher um die WDR-Funktion zu verstärken.

Weißabgleich

Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird. Sie haben folgende Optionen zur Auswahl „AWB1“, „Gesperrt WB“, „Glühlampe“, Warmlicht“, „Naturlicht“, „Leuchtstofflampe“.

AWB1

Im AWB1 Modus behält die Kamera die Farbbalance automatisch entsprechend der aktuellen Farbtemperatur bei.

Gesperrt WB

Der Weißabgleich wird einmalig durchgeführt und gespeichert.

Andere

Verwenden Sie die weiteren Weißabgleichoptionen zur Anpassung der Funktion an das Umgebungslicht (Glühlampe, Warmlicht, Naturlicht, Leuchtstofflampe).

Rauschunterdr.-Pegel

Stellen Sie hier den Pegel für die Rauschunterdrückung ein.

Spiegel

Wenn die Spiegel-Funktion aktiviert ist, wird das Bild horizontal gespiegelt.

Drehen

Wenn die Drehen-Funktion aktiviert ist, wird das Bild vertikal gedreht.

Videostandard

Regelung der Belichtungsfrequenz 50Hz: Fixe Einstellung auf 50 Hz Netzfrequenz 60Hz: Fixe Einstellung auf 60 Hz Netzfrequenz

12.3.4.2. OSD-Einstellungen

Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen.

Name anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten.

Datum anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten.

Woche anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Wochentag anzeigen möchten.

Kameraname

Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll.

Zeitformat

Wählen Sie hier, ob Sie die Uhrzeit im 24-Stunden oder 12-Stundne Format angezeigen möchten.

Datumsformat

Wählen Sie hier das Format für die Datumsanzeige aus.

$$ (T = \text { Tag }; M = \text { Monat }; J = \text { Jahr }) $$

Anzeigemodus

Hier können Sie die Anzeigeart für die eingeblendeten Elemente auswählen.

Sie haben folgende Optionen: „Transparent & bliknend“, „Transparent & nicht blinkend“, „Nicht transparent & blinkend“, „Nicht transparent & nicht blinkend“

OSD-Größe

Hier kann die Größe der OSD-Anzeige eingestellt werden. Optionen: 16x16, 32x32, 48x48, 64x64, Auto.

Bei der Option Auto wird die Größe je nach eingestellter Auflösung variiert. Die Einstellung der OSD-Größe kann nur auf den ersten Video-Stream angewendet werden (Main-Stream).

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.4.3. Text-Overlay

Sie haben die Möglichkeit bis zu vier Texte in das Kamerabild einzublenden, die maximale Länge beträgt max. 45 Zeichen. Um den Text anzuzeigen wählen Sie bitte das Kontrollkästchen an.

Mit der Maustaste haben Sie die Möglichkeit die Textfenster zu verschieben.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.4.4. Privatzonen-Maskierung

Mit Hilfe von Privatzonen können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern, dass diese Bereiche weder aufgezeichnet noch im Live-Bild betrachtet werden können. Die können max. 4 rechteckige Privatzonen im Videobild einrichten.

Gehen Sie wie folgt vor um eine Privatzone einzurichten. Aktivieren Sie das Kästchen „Privatzone aktivieren“. Um eine Privatzone hinzuzufügen, wählen Sie die Schaltfläche „Fläche“ aus. Nun können Sie mit der Maus einen Bereich im Kamerabild markieren. Sie können im Anschluss noch 3 weitere Flächen markieren. Über die Schaltfläche „Alle löschen“ können alle eingerichteten Privatzonen gelöscht werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.5. Sicherheit

Menüpunkt	Beschreibung	Verfügbar in Modus
Benutzer	Administration der Benutzer	Basiskonfiguration, Weiterf. Konfiguration
IP-Adressfilter	Filtern von IP Adressen um den Zugang zur Kamera zu steuern	Weiterf. Konfiguration

12.3.5.1. Benutzer

Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen.

Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“.

Es erscheint ein neues Fenster mit den Daten und Berechtigungen.

Benutzername

Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss

Level

Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung. Sie haben die Auswahl zwischen zwei vordefinierten Stufen: Bediener oder Benutzer.

Als Bediener haben Sie folgende Remote-Funktionen zur Verfügung: Live-Ansicht, PTZ-Steuerung, Manuelle Aufzeichnung, Wiedergabe, Zwei-Wege-Audio, Suche/ Arbeitsstatus abfragen.

Als Benutzer haben Sie folgenden Remote-Funktionen zur Verfügung: Wiedergabe, Suche/Arbeitsstatus abfragen.

Um weitere Funktionen hinzuzufügen, wählen Sie das gewünschte Kontrollkästchen an.

Kennwort

Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera eingeben muss.

Bestätigen

Bestätigen Sie das Passwort durch erneute Eingabe.

Übernehmen Sie die getroffenen Einstellungen mit „OK“. Klicken Sie „Abbrechen“ um die Daten zu verwerfen.

12.3.5.2. IP-Adressfilter

IP-Adressfilter aktivieren

Setzen des Auswahlhakens aktiviert die Filterfunktion.

IP-Adressfiltertyp

Erlaubt: Die weiter unten definierten IP Adressen werden für einen Zugang zur Kamera akzeptiert.

Verboten: Die weiter unten definierten IP Adressen werden geblockt. Die Eingabe einer IP erfolgt über das Format xxx.xxx.xxx.xxx.

12.3.6. Ereignisse

Menüpunkt	Beschreibung	Verfügbar in Modus
Bew.-Erkennung	Einstellung der Bewegungserkennung Weiterf. Konfiguration
Alarmeingang	Einstellung des Alarmeingangs Weiterf. Konfiguration
Alarmausgang	Einstellung des Alarmausgangs	Weiterf. Konfiguration
Anderer Alarm	Einstellung des PIR Sensors Weiterf. Konfiguration
E-Mail	Einstellung des E-Mail Versands	Weiterf. Konfiguration
Schnappschuss	Einstellung der Schnappschussaktion Weiterf. Konfiguration

12.3.6.1. Bew.-Erkennung

Bereichseinst.

Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“ anklicken.

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Rechts: hohe Empfindlichkeit

Um einen Zeitplan für die bewegungsgesteuerte Aufnahme zu hinterlegen, klickenSie auf „Bearbeiten“.

Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die bewegungsgesteuerte Aufzeichnung erfolgen soll.

Wählen Sie nun einen Wochentag für die bewegungsgesteuerte Aufzeichnung. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Bewegungserkennung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Bewegungserkennung für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Bewegungserkennung auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verkn.-Methode

Akustisches Signal:

Es wird ein Alarmton an der Kamera ausgegeben.

CMS benachrichtigen:

CMS benachrichtigen

E-Mail verschicken:

Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Aktiviere Aufnahme:

Aktiviert die Aufnahme auf die interne microSD Karte.

Sonstige Verknüpfungen

Sie haben die Möglichkeit den Alarmausgang bei einer Alarmdetektion zu schalten. Klicken Sie „Alle wählen“ um den Alarmausgang zu schalten.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.6.2. Alarmeingang

Unter diesem Menüpunkt können Sie den Alarmeingang der Kamera konfigurieren.

Alarmeingang Nr.

Wählen Sie hier den Alarmeingang aus, um diesen zu konfigurieren.

Alarmname

Hier können Sie einen Namen für den Alarmeingang vergeben. Bitte verwenden Sie nicht die Alarmeingang Nr. und keine Sonderzeichen.

Alarmtyp

Wählen Sie hier den Alarmtyp aus. Sie haben die Auswahl zwischen „NO“ (Normally open) oder „NC“ (Normally closed).

Aktivierungszeit

Um einen Zeitplan für einen Alarmeingang zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmeingang aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Alarmeingang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Reaktion

Stellen Sie hier ein welche Aktion bei einem Alarm erfolgen soll.

Reaktion

Akustisches Signal: Es wird ein Alarmton an der Kamera ausgegeben. CMS benachrichtigen: CMS benachrichtigen E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Aktiviere Aufnahme: Aktiviert die Aufnahme auf die interne microSD Karte.

Sonstige Verküpfungen

Sie haben die Möglichkeit den Alarmausgang bei einer Alarmdetektion zu schalten. Klicken Sie „Alle wählen“ um den Alarmausgang zu schalten.

12.3.6.3. Alarmausgang

Sie haben hier die Möglichkeit den Alarmaujsgang zu konfigurieren.

Alarmausgang Nr.

Wählen Sie hier den Alarmausgang aus, um diesen zu konfigurieren.

Alarmname

Hier können Sie einen Namen für den Alarmausgang vergeben. Bitte verwenden Sie nicht die Alarmausgang Nr. und keine Sonderzeichen.

Verweilzeit

Wählen Sie hier die Dauer für die Schaltung des Alarmausgangs aus.

Aktivierungszeit

Um einen Zeitplan für den Alarmausgang zu hinterlegen, klicken Sie auf „Bearbeiten“.

Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Alarmausgang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

12.3.6.4. Anderer Alarm

PIR Alarm

PIR Alarm aktivieren

Sie können den PIR Sensor aktivieren um eine ereignisgesteuerte Aktion zu konfigurieren.

Alarmname

Hier können Sie einen Namen für den Alarmeingang vergeben. Bitte verwenden Sie nicht die Alarmeingang Nr. und keine Sonderzeichen.

Reaktion

Stellen Sie hier ein welche Aktion bei einem Alarm erfolgen soll.

Reaktion

Akustisches Signal:

CMS benachrichtigen:

E-Mail verschicken:

Aktiviere Aufnahme:

Es wird ein Alarmton an der Kamera ausgegeben.

CMS benachrichtigen

Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Aktiviert die Aufnahme auf die interne microSD Karte.

Sonstige Verknüpfungen

Sie haben die Möglichkeit den Alarmausgang bei einer Alarmdetektion zu schalten.

Klicken Sie „Alle wählen“ um den Alarmausgang zu schalten.

Aktivierungszeit

Um einen Zeitplan für den Alarmausgang zu hinterlegen, klicken Sie auf „Bearbeiten“.

Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Alarmausgang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

12.3.6.5. E-Mail

Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen.

Absender

Absender

Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll.

Absender-Adresse

Tragen Sie hier die E-Mail Adresse des Absenders ein.

SMTP-Server

Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.googleapis.com)

SMTP-Port

Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 25 konfiguriert.

SSL Aktivieren

Markieren Sie die SSL Funktion, falls der SMTP-Server diese erfordert.

Interval

Stellen Sie hier die Zeitspannw zwischen dem Versenden von E-Mails mit Bildanhängen ein.

Bildanhang

Aktivieren Sie diese Funktion, falls bei einem Alarm Bilder an die E-Mail angehängt werden sollen.

Authentifizierung

Falls der verwendete E-Mail-Server eine Authentifizierung verlangt, aktivieren Sie diese Funktion um sich mittels Authentifizierung am Server anzumelden.

Benutzername und Kennwort können nur nach Aktivierung dieser Funktion eingegeben werden.

Benutzername

Geben Sie ihren Benutzernamen des E-Mail-Accounts ein. Dies ist der Teil bis zum @-Zeichen.

Kennwort

Geben Sie das Kennwort des E-Mail-Kontos ein.

Bestätigen

Bestätigen Sie durch erneute Eingabe das Kennwort.

Empfänger

Empfänger1 / Empfänger2 / Empfänger3

Geben Sie den Namen des Empfängers ein.

Empfänger1-Adresse / Empfänger2-Adresse / Empfänger3-Adresse

Geben Sie hier die E-Mail-Adresse der zu benachtigenden Person ein.

Klicken Sie auf „Test“ um eine Test E-Mail zu versenden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

12.3.6.6. Schnappschuss

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Schnappschüsse vornehmen um diese auf die microSD Karte zu speichern.

Zeitablauf

Timing-Schnappschuss aktivieren

Aktivieren Sie diese Funktion um in bestimmten Zeitintervallen Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder ein.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern aus.

Ereignisgesteuert

Ereignisgesteuerten Schnappschuss aktivieren

Aktivieren Sie diese Funktion um ereignisgesteuerte Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder aus.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein.

Erfassungsnummer

Stellen Sie hier die Anzahl der Bilder ein, welche bei einem Event gespeichtert werden sollen.

12.3.7. Speicherung

Menüpunkt	Beschreibung	Verfügbar in Modus
Aufzeichnungszeitplan	Einrichtung einer zeitplangesteuerten Aufzeichnung	Weiterf. Konfiguration
Speicherverwaltung	Verwaltung der SD-Karte	Weiterf. Konfiguration

12.3.7.1. Aufzeichnungsplan

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen um diese auf der SD-Karte zu speichern.

Voraufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten vor einem Ereignis ein.

Nachaufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein.

Aufnahmezeitplan aktivieren

Aktivieren Sie den Zeitplan um den gewünschten Zeitplan zu hinterlegen.

Um den Zeitplan zu hinterlegen klicken Sie auf „Bearbeiten“, es öffnet sich ein neues Fenster.

Wählen Sie nun einen Wochentag für die Aufzeichnungseinrichtung aus. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Wählen Sie unter Aufzeichnungstyp den Aufnahmemodus für die gewünschte Zeitspanne. Sie haben die

Auswahl zwischen vollgenden Aufzeichnungstypen:

Normal: Daueraufzeichnung

Bew.-Erkennung: Bewegungsgestuerte Aufzeichnung

Bew. | Alarm: Bewegungsgesteuerte oder Alarmeingang gesteurerte Aufzeichnung. Kamera zeichnet entweder bei Bewegungserkennung oder bei Auslösen des Alarmeinganges aus.

Bew. & Alarm: Bewegungsgesteuerte und Alarmeinganggesteurerte Aufzeichnung. Kamera zeichnet nur auf wenn Bewegung und der Alarmeingang gleichzeitig ausgelöst werden.

Anderer Alarm: PIR Sensor gesteurte Aufzeichnung

Bitte beachten Sie, dass die Bewegungserkennungsmaske, der Alarmeingang und der PIR Sensor konfiguriert sein müssen.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

12.3.7.2. Speicherverwaltung

Hier haben Sie die Möglichkeit die eingesetze microSD-Karte zu formatieren und die Eigenschaften anzuzeigen.

Prozentsatz von Bild

Geben Sie hier den Prozentsatz an, der von Sofortbildern belegt werden soll.

Prozentsatz von Aufnahmen

Geben Sie hier den Prozentsatz an, welcher von Aufnahmen belegt werden soll.

Bitte formatieren Sie die SD-Karte vor dem ersten Einsatz!

13. Protokoll

Kamera Parameter wie Alarm, Ausnahmen, Betrieb und Informationen können in Protokolldateien gespeicher werden. Die Dateien lassen sich bei Bedarf exportieren.

1. Klicken Sie in der Menüleiste auf Protokoll, um den Suchdialog aufzurufen.
2. Legen Sie Suchkriterien einschließlich Haupttyp, Untertyp, Startzeit und Endzeit fest.
3. Klicken Sie auf Suchen, um nach Protokolldateien zu suchen. Die entsprechenden Protokolldateien werden im Dialog Protokoll angezeigt.
4. Klicken Sie auf Protokoll speichern, um die Protokolldateien zu exportieren und auf Ihrem Computer zu speichern.

14. Wartung und Reinigung

14.1. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

14.2. Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

15. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

16. Technische Daten

Modelnummer	TVIP21560
Abmessungen (BxHxT)	60 x 60 x 157 mm
Alarmeingang (NO/NC)	1
Alarmmeldung	E-Mail, akustisches Signal, Aufnahme auf SD-Karte
Anschlüsse	1x RJ45, 1x Audio Ausgang, 1x DC, 1x Alarmeingang, 1x Alarmausgang
Anzahl paralleler Streams	2
Audio-Ausgang	3,5 mm KlinkeAudio Kopression: G.711 / G.726 / MP2L2 / G.722
Auflösungsmodi	Main Stream: 1280 x 960, 704 x 576, 640 x 480Sub Stream: 704 x 576, 640 x 480, 352 x 288, 320 x 240
Bewegungserkennung	Ja
Bildaufnehmer	1/4" Progressive Scan CMOS Sensor
Bildelemente (effektive)	1280 x 960 Pixel
Bild-Overlay	Datum, Kameraname, Privatzonen
Bildrate	25 fps
Brennweite	4,0 mm @ F2.0
Kameratyp	Tag/Nacht
Dynamikbereich (WDR)	Digitaler WDR
Electronic-Shutter-Regelung	1/3 - 1/100000 Sek.
Gegenlichtkompensation	BLC, DWDR
GleichzeitigerNetzwerkzugriff	Ja
Horizontaler Blickwinkel	52,4°
Kameratyp	Tag/ Nacht Schwenk-/Neigekamera
Max. Auflösung @ Bildrate	1280 x 960 @ 25 fps
Max. Betriebstemperatur	50°C
Max. Luftfeuchtigkeit	95 %
Mikrofon	Ja
Min. Betriestemperatur	- 10°C
Mindestbeleuchtung Farbe	0.1Lux @(F1.2, AGC an)
Mindestbeleuchtung S/W	0 Lux
Netzwerk-Bandbreite Video	32 kBit/s - 8 MBit/s
Netzwerkanschluss LAN	RJ-45 Ethernet 10/100 Base-T
Netzwerkanschluss WLAN	IEEE802.11b, 802.11g, 802.11n
Netzwerkkamera Protokolle	Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP
ONVIF	Profile S
PIR Reichweite	10 m
Privatzonen	Ja (4)
Rauschunterdrückung	DNR
Schutzart IP	20
Schwenk-/Neigebereich	0° - 355° / -20° - 90°
Spannungsversorgung	5 V DC (+/-10 %)
Speichermedium	micro SD-Karte (bis zu 64 GB)
Sprache Anleitung	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Sprache OSD	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Stromverbauch	Max. 580 mA
Tag-/Nachtumschaltung	Elektromechanisch schwenkbarer IR-Sperrfilter (ICR)
Unterstützte Browser	Mozilla Firefox, Safari, oder Internet Explorer 6.x und höher
Unterstützte Software	ABUS VMS Express, IPCam App (iOS/Android)
Verschlüsselung	64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Videokomprimierung	H.264, MJPEG
Weißabgleich	AWB
Zertifizierungen	CE, RoHS, REACH

17. GPL Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskameras TVIP21560 u.a. Open Source Software enthalten, welche ausschließlich unter der GNU General Public License (GPL) lizensiert wird. Um eine GPL-konforme Verwendung der Programme sicherzustellen, verweisen wir auf die Lizenzbedingungen der GPL.

TVIP21560

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

DUITSLAND

12.3.7.2. Geheugenbeheer

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

TYSKLAND

12.3.1.2. Tidsindstillinger

Aktiverer eller deaktiverer DDNS-funktionen.

DDNS-type

Aktivér eller deaktivér UPnP-funktionen

Kælenavn

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Typ filtra adresów IP

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALEMANIA

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Aktivera eller avaktivera funktionen UPnP

Kortnamn

Bild procentuell andel

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.

Imprint
