TVIP21560 - Telecamera di sorveglianza ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza IP
Marca	ABUS
Modello	TVIP21560
Risoluzione massima	1920 x 1080 pixel (Full HD)
Visione notturna	Sì, portata fino a 30 metri
Angolo di campo	90° (orizzontale)
Alimentazione	12 V CC o PoE (Power over Ethernet)
Consumo elettrico	5 W massimo
Dimensioni (L x A x P)	70 x 70 x 120 mm
Peso	320 g
Grado di protezione	IP66 (resistente alle intemperie)
Connettività	Ethernet RJ45 10/100 Mbit/s
Archiviazione	Scheda microSD fino a 128 GB
Funzioni principali	Rilevamento movimento, avvisi via email, visione notturna, streaming live
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e asciutto. Evitare prodotti abrasivi.
Sicurezza	Crittografia SSL/TLS, autenticazione tramite password
Pezzi di ricambio e riparabilità	Alimentazione esterna sostituibile, cavo Ethernet standard
Informazioni generali	Uso interno ed esterno, temperatura di funzionamento: da -20 °C a 50 °C

Domande frequenti - TVIP21560 ABUS

Come ripristinare la telecamera ABUS TVIP21560?

Per ripristinare la telecamera, tenere premuto il pulsante Reset situato sul retro per 10 secondi finché i LED lampeggiano. Le impostazioni di fabbrica verranno ripristinate.

Come installare la telecamera per la prima volta?

Collegare la telecamera tramite Ethernet e alimentazione. Utilizzare il software ABUS IP Camera Installer o l'app mobile per rilevare la telecamera e configurare la rete Wi-Fi se necessario. Seguire le istruzioni a schermo.

La visione notturna non funziona, cosa fare?

Verificare che i LED infrarossi non siano ostruiti e che l'opzione Modalità notturna sia attivata nelle impostazioni. Assicurarsi che la telecamera non sia in modalità giorno forzata.

Posso usare la telecamera senza abbonamento?

Sì, la telecamera funziona in locale senza abbonamento. È possibile accedere al flusso tramite il software o l'app. L'archiviazione su scheda SD è gratuita.

Come accedere alla telecamera da remoto?

Per l'accesso remoto, attivare il servizio cloud ABUS o configurare il reindirizzamento delle porte sul router. Utilizzare l'app ABUS per connettersi tramite un account.

Il rilevamento movimento invia troppe notifiche, come ridurlo?

Nelle impostazioni di rilevamento movimento, regolare la sensibilità e disegnare zone mascherate per ignorare le aree non pertinenti. È anche possibile impostare un intervallo tra gli avvisi.

Qual è la portata massima del cavo Ethernet?

La portata massima per un cavo Ethernet standard è di 100 metri. Oltre, utilizzare un ripetitore o uno switch PoE.

Come aggiornare il firmware?

Scaricare l'ultimo firmware dal sito ABUS. Accedere all'interfaccia web della telecamera, andare su Impostazioni > Manutenzione e importare il file. Non spegnere l'alimentazione durante l'aggiornamento.

La telecamera non rileva la scheda SD, cosa fare?

Assicurarsi che la scheda sia in formato FAT32 e inserirla saldamente. Nell'interfaccia, formattare la scheda tramite Impostazioni > Archiviazione. Alcune schede ad alta capacità potrebbero richiedere una formattazione preliminare.

Come pulire l'obiettivo della telecamera?

Utilizzare un panno in microfibra asciutto e morbido. Se necessario, inumidire leggermente con acqua distillata. Evitare detergenti chimici che potrebbero danneggiare il rivestimento dell'obiettivo.

MANUALE UTENTE TVIP21560 ABUS

Istruzioni per l'uso

Avvertenze importanti e FAQ su questo e altri prodotti alla pagina internet

www.abus.com

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo apparecchio risponde ai requisiti previsti dalle vigenti direttive europee. La dichiarazione di conformità può essere richiesta presso:

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto ad osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto leggere tutte le istruzioni per l'uso, facendo attenzione alle avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.

Avvertimento ai sensi dell'art. 201 dello StGB (codice penale tedesco):

Chi registra senza autorizzazione su un supporto audio discorsi altrui non pronunciati pubblicamente o fa uso di una registrazione prodotta in tal modo o la rende accessibile a terzi, può essere punito con pena detentiva o pecuniaria!

Può essere punito anche chi intercetta senza autorizzazione, mediante un apparecchio di intercettazione, discorsi altrui non pronunciati pubblicamente e non destinati alla sua conoscenza o comunica pubblicamente in maniera letterale o per sommi capi parole altrui pronunciate non pubblicamente registrate o intercettate.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.

ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione alla dotazione, alla prestazione e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Spiegazione dei simboli

	Il simbolo con un fulmine all'interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare.
	Questo simbolo indica consigli particolari e avvertenze sull'uso dell'apparecchio.

Avvertenze importanti sulla sicurezza

	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.
	È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere l'apparecchio. Leggere attentamente i seguenti punti:

• All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre se il dispositivo viene smontato, l'omologazione (CE) e la garanzia decadono.
• Il prodotto può danneggiarsi anche cadendo da altezze ridotte.
• Montare il prodotto in modo tale che i raggi del sole non colpiscano direttamente il sensore di immagine dell'apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso.
• Questo apparecchio è progettato per gli ambienti interni.

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

• presenza di acqua o umidità dell'aria troppo elevata
- eccessivo freddo o caldo
• esposizione diretta ai raggi solari
- polvere o gas infiammabili, vapori o solventi
- forti vibrazioni
- potenti campi magnetici, come in prossimità di macchine o altoparlanti.
• La telecamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:

• Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchetti di plastica, parti in polistirolo ecc. possono rivelarsi giochi pericolosi per i bambini.
• A causa delle piccole parti ingeribili, per motivi di sicurezza la telecamera per videosorveglianza non deve finire nelle mani dei bambini.
  • Non introdurre alcun oggetto all'interno dell'apparecchio attraverso le aperture
• Utilizzare esclusivamente apparecchi supplementari/accessori indicati dal produttore. Non collegare prodotti incompatibili.
• Osservare le avvertenze di sicurezza e le istruzioni per l'uso degli altri apparecchi collegati.
• Prima di mettere in funzione l'apparecchio controllare se sono presenti danni, in tal caso non azionare il dispositivo.
• Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori possono distruggere l'apparecchio e compromettere la sicurezza dell'utente (scarica elettrica).

Avvertenze sulla sicurezza

1. Alimentazione elettrica: Alimentatore 100-240 VAC, 50/60 Hz/5 VDC, 1 A (in dotazione)

Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale. Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.

1. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

1. Pulizia

Pulire l'apparecchio solo con un panno umido, senza utilizzare detergenti aggressivi. Scollegare l'apparecchio dalla rete elettrica.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo di rete e alla spina di alimentazione, osservare le seguenti avvertenze:

• Non modificare né manipolare il cavo di rete e la spina di alimentazione.
• Non piegare o torcere il cavo di alimentazione.
- Quando si scollega l'apparecchio dalla rete elettrica non tirare il cavo di rete bensì afferrare la spina.
- Assicurarsi che il cavo di rete si trovi il più lontano possibile da fonti di calore per evitare si fonda il rivestimento in plastica.

1. Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

2. Non aprire mai l'alloggiamento o l'alimentatore.
   • Non infilare oggetti metallici o infiammabili all'interno dell'apparecchio.

3. Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali), utilizzare una protezione contro le sovratensioni.

4. Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

In caso di installazione all'interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un tecnico specializzato. Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri.

Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Se l'imballaggio originale dovesse presentare danni, controllare prima l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Indice

1. Conformità d'uso .... 564
2. Dotazione....564
3. Caratteristiche e funzioni....564
4. Descrizione della telecamera 565
5. Descrizione dei collegamenti.... 565
6. Montaggio / installazione 566

6.1. Montaggio della telecamera 566
6.2. Allineamento della telecamera 566

1. Prima messa in funzione 567
2. Primo accesso alla telecamera di rete 568
3. Richiesta di immissione della password....569
4. Funzioni utente 570

10.1. Barra dei menu 570
10.2. Visualizzazione di immagini live 571
10.3. Comando audio/video....571
10.4. Comando della telecamera....572

10.4.1. Comando PTZ 572
10.4.2. Impostazioni preset....572

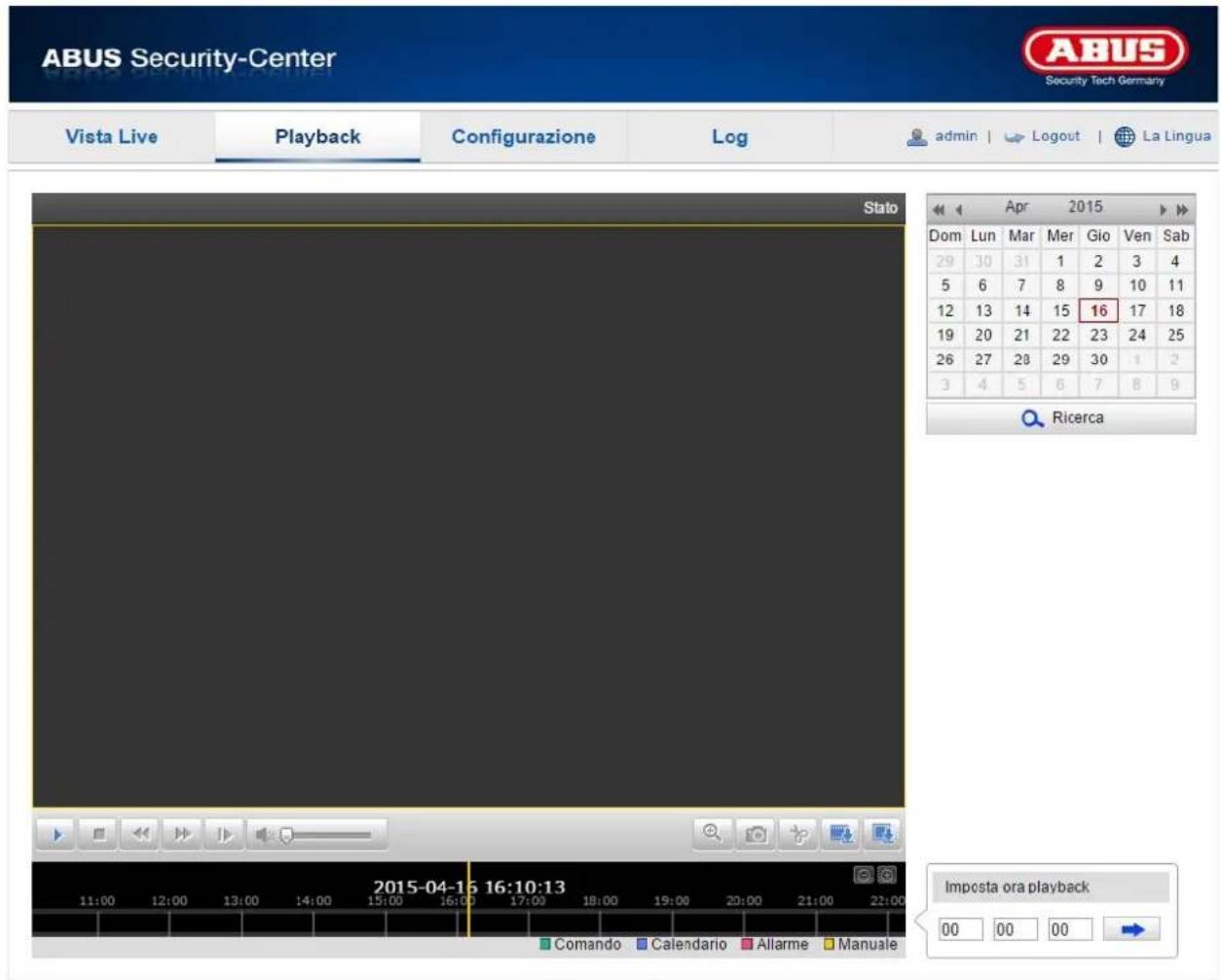

1. Riproduzione 573
2. Configurazione 574

12.1. Configurazione locale 574
12.2. Configurazione base....575

12.3. Configurazione avanzata....576

12.3.1. Sistema....576

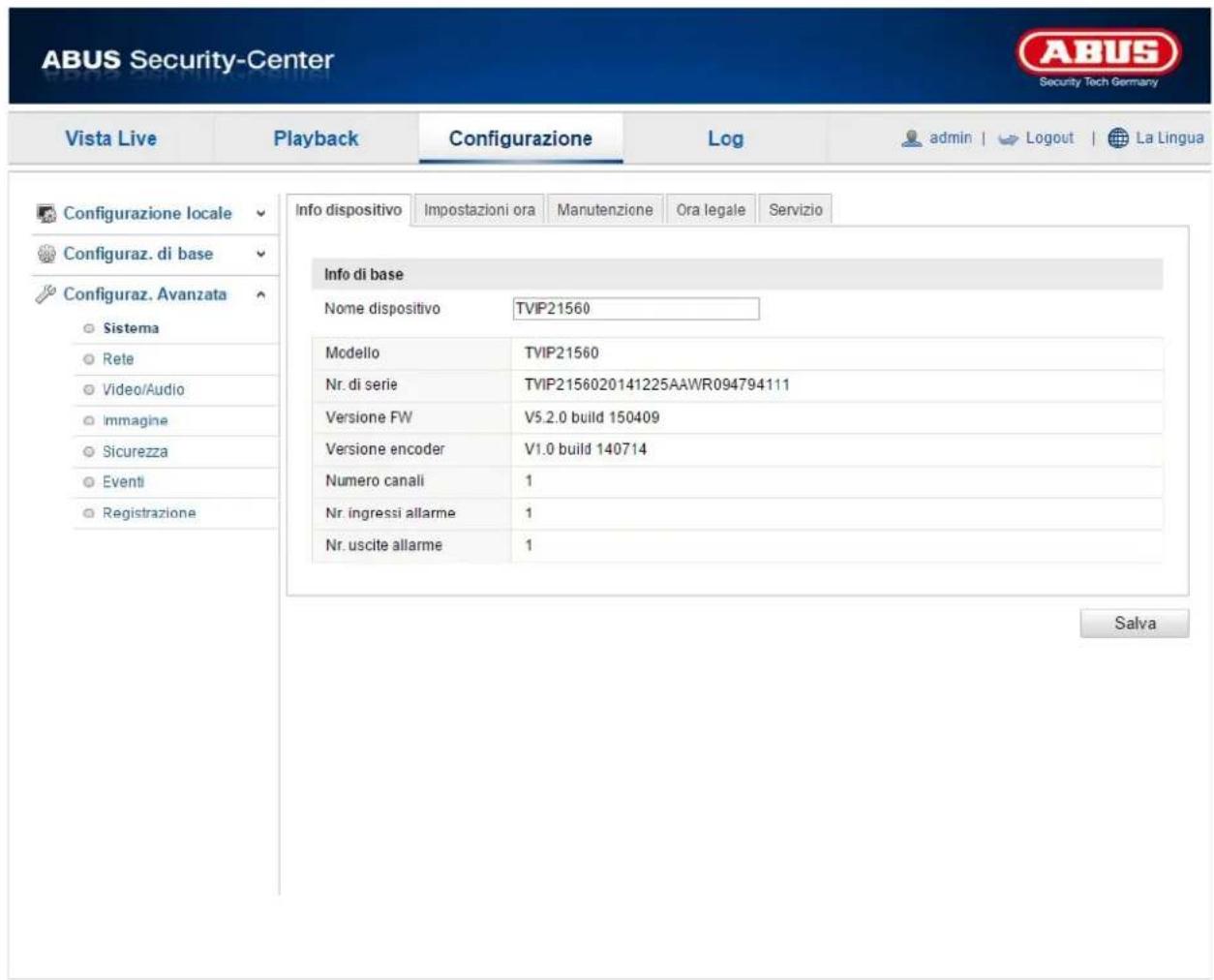

12.3.1.1. Informazione apparecchio 577

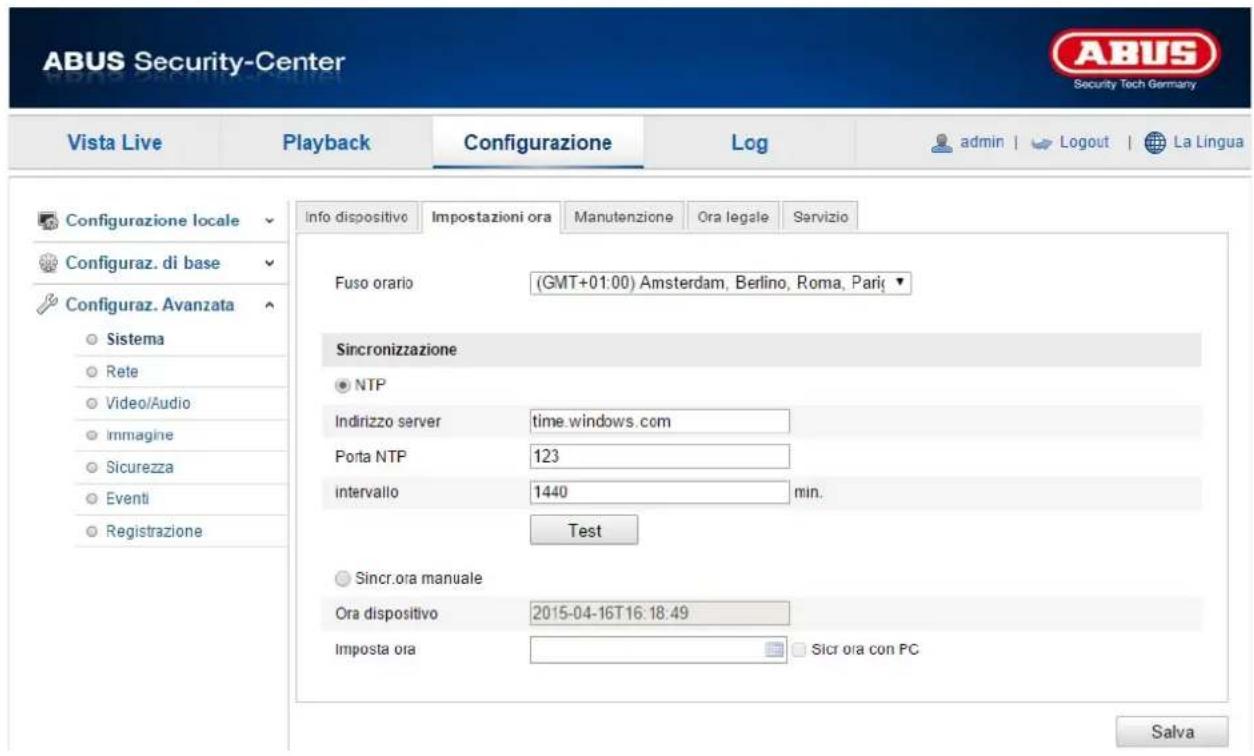

12.3.1.2. Impostazioni dell'ora....578
12.3.1.3. Manutenzione 579
12.3.1.4. Ora legale 580
12.3.1.5. Assistenza 581

12.3.2. Rete 582

12.3.2.1. TCP/IP 583
12.3.2.2. Porta 585

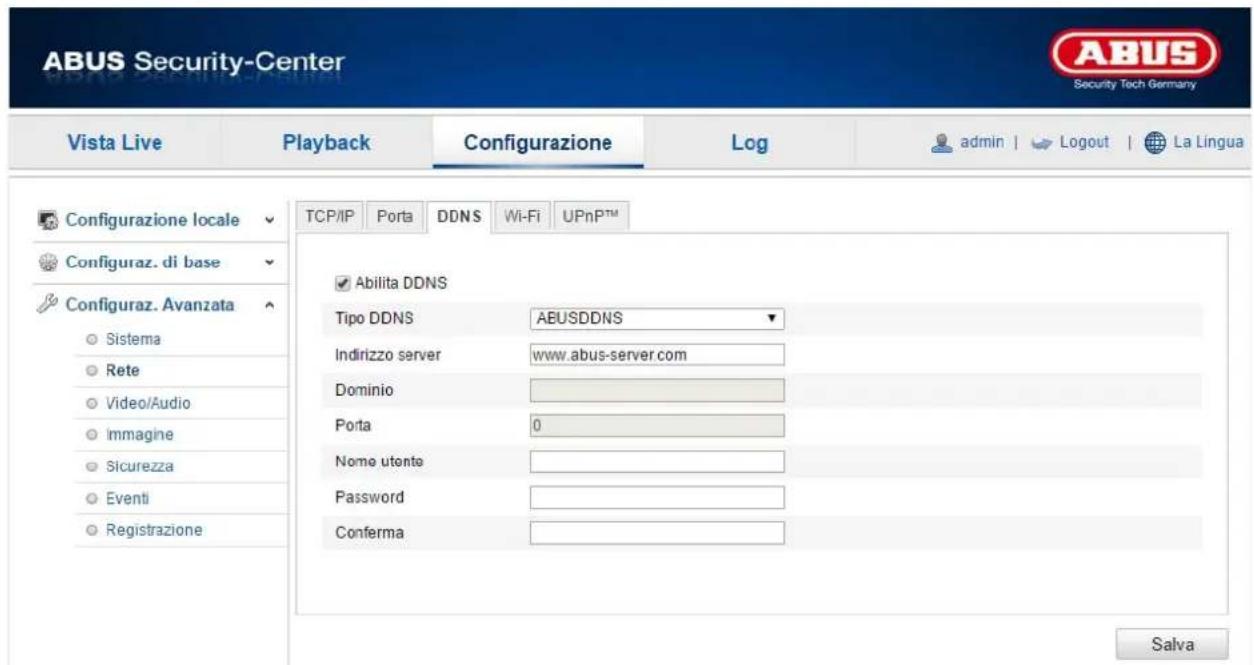

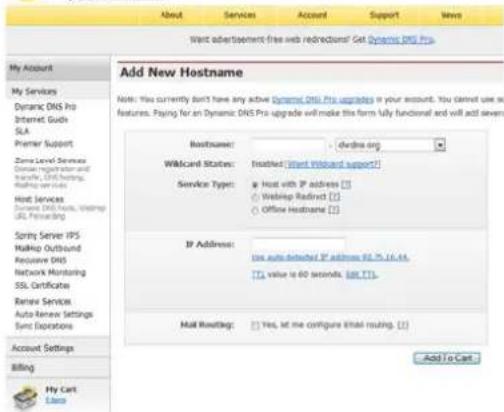

12.3.2.3. DDNS....586
12.3.2.5.Wi-Fi 589

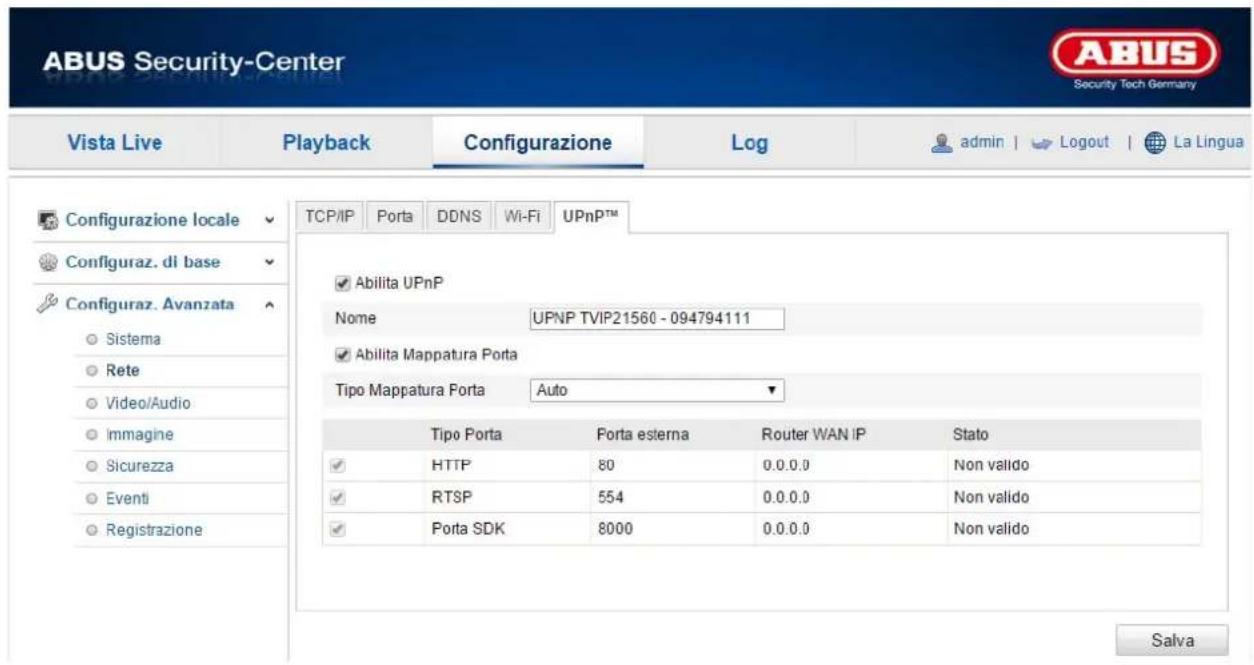

12.3.2.6. UPnP ^TM 591

12.3.3. Video / Audio 593

12.3.3.1. Video 594
12.3.3.2. Audio 595

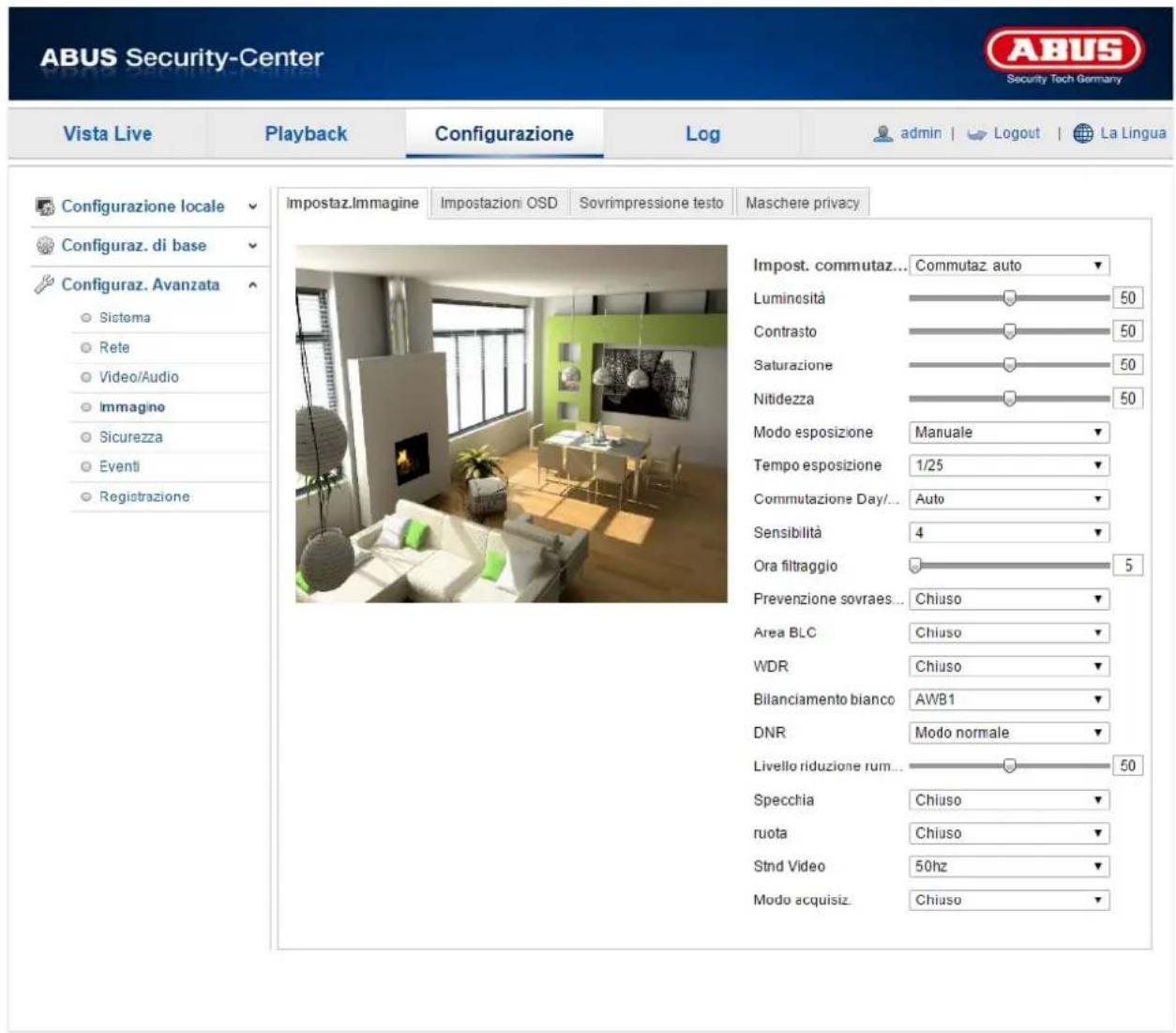

12.3.4. Immagine 596

12.3.4.1. Impostazioni visualizzazione 597

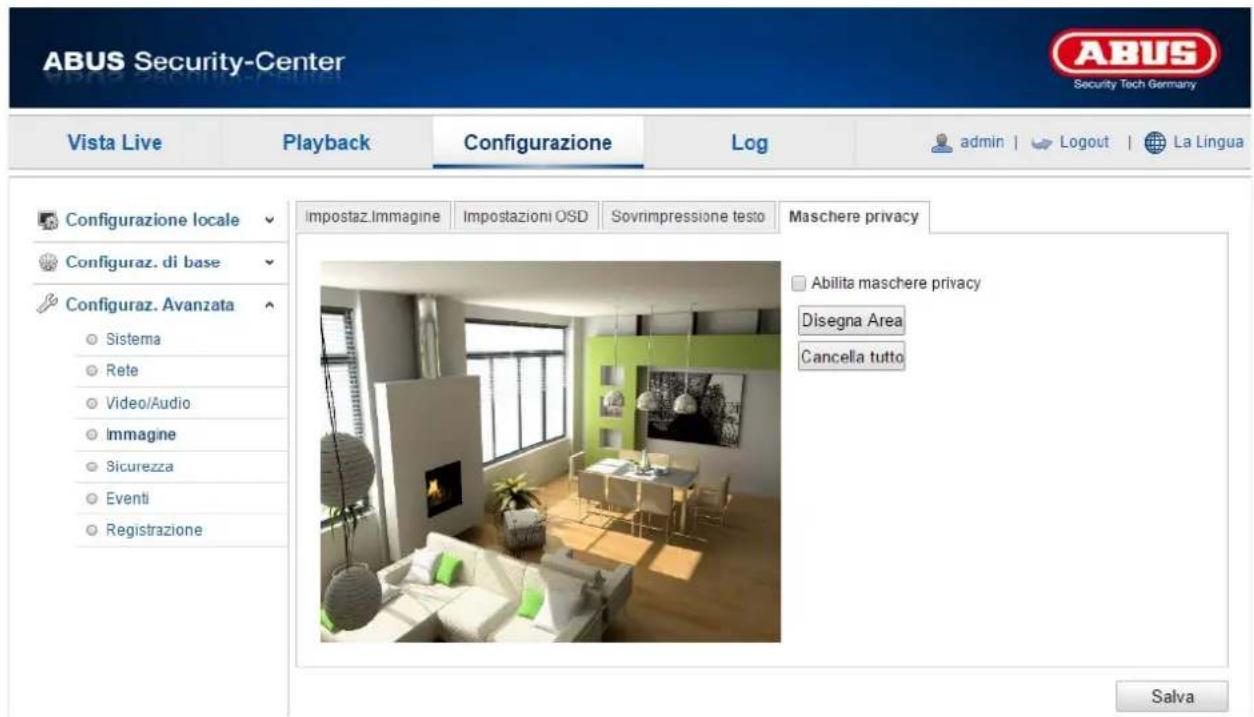

12.3.4.2. Impostazioni OSD....600

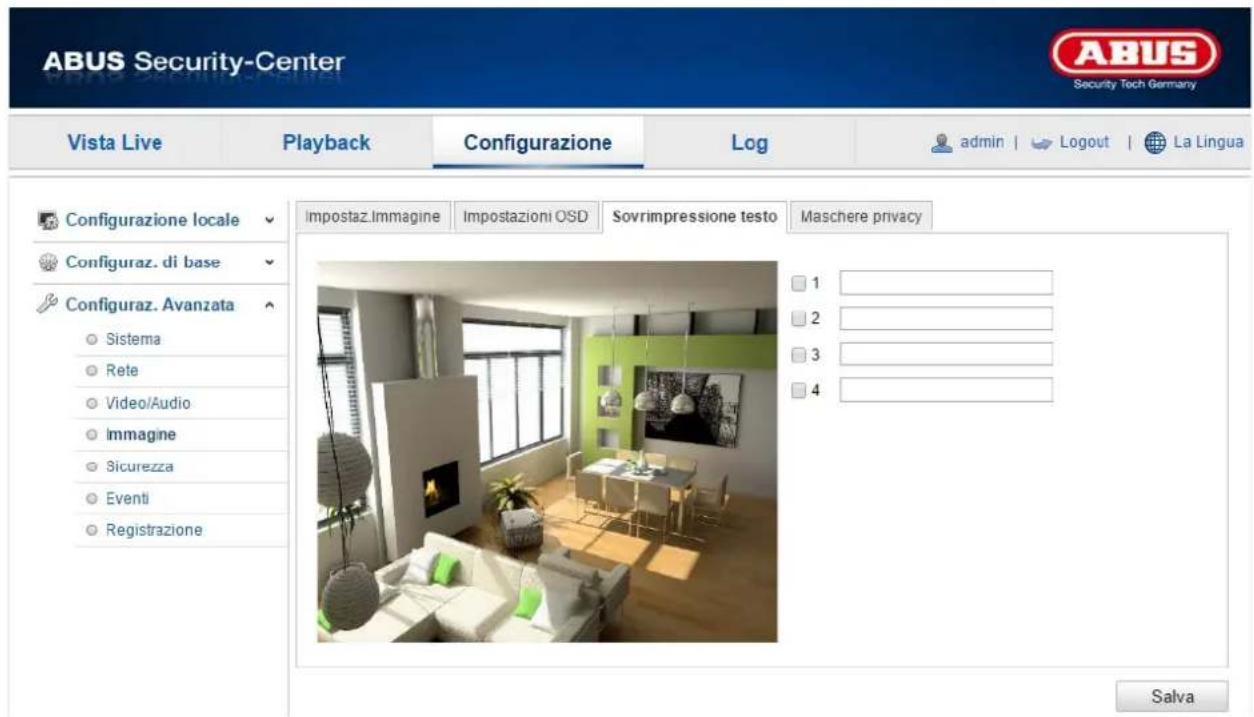

12.3.4.3. Sovrimpressione di testo 601
12.3.4.4. Mascheratura delle zone private 602

12.3.5. Sicurezza 603

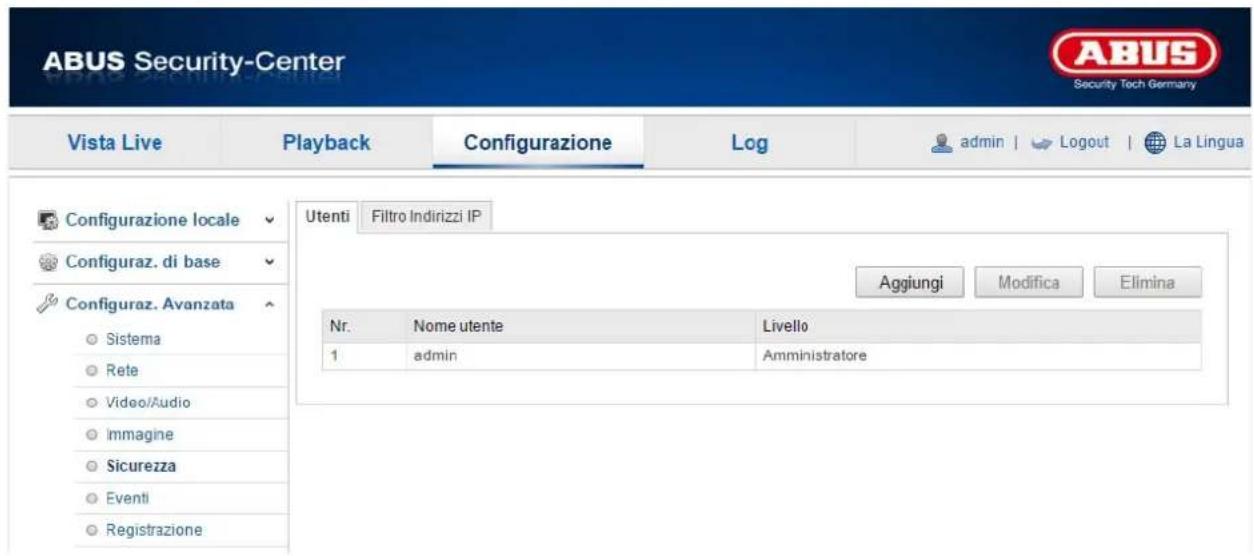

12.3.5.1. Utente 604
12.3.5.2. Filtro indirizzi IP 605

12.3.6. Eventi 606

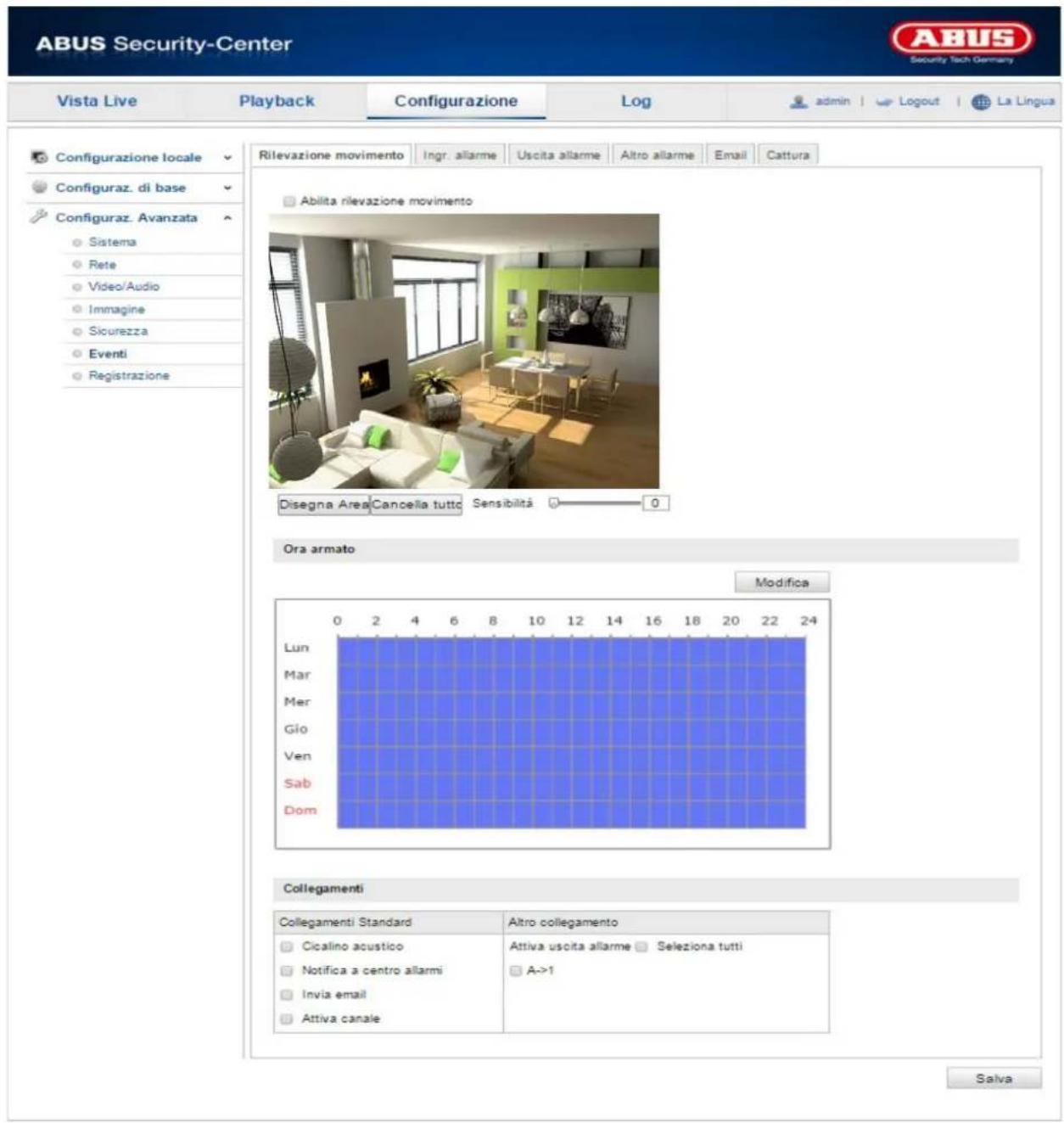

12.3.6.1. Rilev. Movimento 607
12.3.6.2. Ingresso allarme 609
12.3.6.3. Uscita allarme....611
12.3.6.4. Altro allarme....613
12.3.6.5. E-mail....615

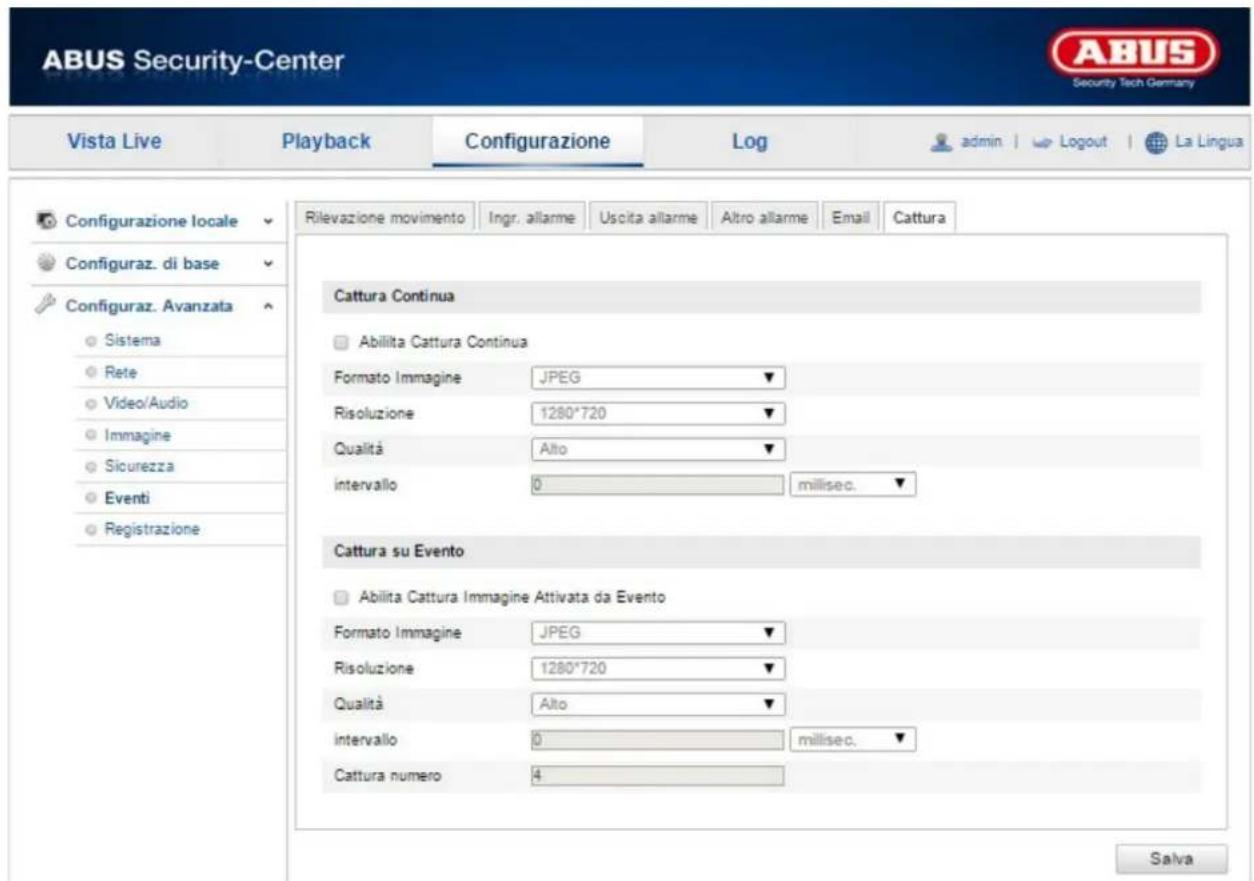

12.3.6.6. Istantanea 617

12.3.7. Memorizzazione....619

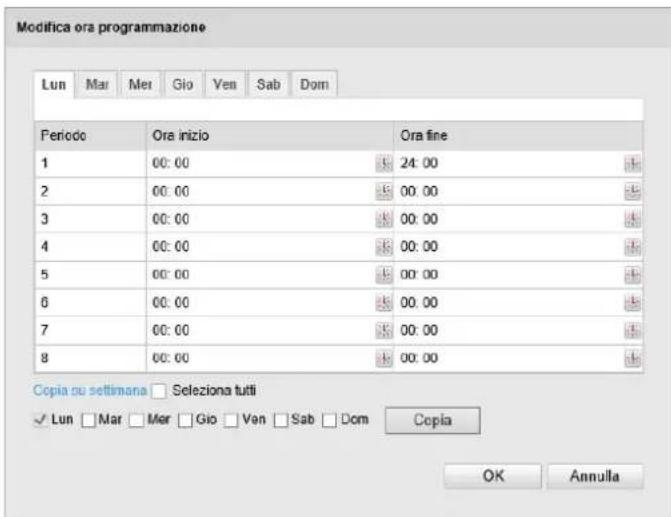

12.3.7.1. Programma di registrazione 620
12.3.7.2. Gestione memoria 622

1. Protocollo....623
2. Manutenzione e pulizia....624

14.1. Manutenzione 624
14.2. Pulizia 624

1. Smaltimento....624
2. Dati tecnici 625
3. Informazioni sulla licenza GPL 626

1. Conformità d'uso

Questa Telecamera Pan/Tilt WLAN rappresenta una soluzione di videosorveglianza versatile per impieghi in abitazioni e uffici. La telecamera è collegabile alla rete tramite WLAN senza cavo LAN supplementare e dispone di una funzione di rilevamento del movimento con sensore a infrarossi passivo, nonché di un altoparlante integrato che emette un forte segnale acustico in caso di allarme. L'altoparlante e il microfono incorporato consentono inoltre la comunicazione audio a due vie tramite l'interfaccia web della telecamera e un microfono collegato al computer. Attraverso l'uscita allarme è possibile collegare segnalatori di allarme esterni che reagiscono in caso di attivazione, come una sirena o una luce.

La telecamera dispone inoltre di 12 LED infrarossi integrati, che si attivano al buio e la rendono adatta a una sorveglianza 24 ore su 24 e 7 giorni su 7. Anche in totale oscurità, la telecamera rileva immagini dettagliate e consente l'identificazione di oggetti fino a 5 metri di distanza. La funzione WDR garantisce invece in controluce un bilanciamento ottimale dei contrasti dell'immagine.

2. Dotazione

Telecamera Pan/Tilt WLAN 720p
Telecamera interna con funzione di allarme

Alimentatore Cavo di Rete da 1 m

Supporto a soffitto CD

Guida rapida

Materiale di Fissaggio

3. Caratteristiche e funzioni

• Telecamera con funzione pan/tilt WLAN, con funzione di visione notturna a infrarossi e rilevamento del movimento
  • Risoluzione molto dettagliata di 1280 x 720 pixel con 25 immagini/secondo
• Altoparlante integrato per allarme ad alto volume in caso di evento
• Accesso mobile e via web a immagini in tempo reale e funzione di orientamento e inclinazione tramite App IPCaAm e browser
• Slot per schede micro SD integrato, per la memorizzazione interna dei dati come soluzione di backup
  • 12 LED IR integrati che si attivano al buio
  • Rilevamento del movimento grazie al sensore a infrarossi passivo
• Dotata di funzione WDR per la compensazione del controluce - ideale per la sorveglianza di ingressi
• Con uscita allarme per l'attivazione di un segnalatore di allarme esterno (ad es. sirena, luce)
  • Tasto WPS per una facile configurazione del collegamento WLAN

4. Descrizione della telecamera

Nr.	Descrizione
1	Obiettivo
2	PIR – Sensore a infrarossi passivo
3	Microfono
4	LED IR
5	Barra di stato LED
6	Tasto WPS e slot per schede micro SD

5. Descrizione dei collegamenti

Nr.	Descrizione
1	Connessione LAN
2	Tasto reset
3	Ingresso e uscita allarmeI = ingressoG = massaO = uscita
4	Collegamento elettrico 5V DC
5	Uscita audio

6. Montaggio / installazione

6.1. Montaggio della telecamera

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica.

Utilizzare la dima di foratura o il supporto in dotazione per l'esecuzione dei fori di fissaggio.

Eseguire i fori e inserire i tasselli in dotazione.

Utilizzare le viti in dotazione per il fissaggio del supporto a soffitto.

Assicurarsi che la freccia e l'iscrizione "ANTERIORE" sul supporto a soffitto siano mostrate nella direzione desiderata.

6.2. Allineamento della telecamera

Collocare la telecamera sul supporto a soffitto e innestarla in posizione ruotandola in senso antiorario.

7. Prima messa in funzione

La telecamera di rete rileva automaticamente se deve essere effettuato un collegamento diretto fra il PC e la telecamera. In tal caso non è richiesto un cavo di rete incrociato. Per il collegamento diretto per la prima messa in funzione è possibile utilizzare il cavo patch in dotazione.

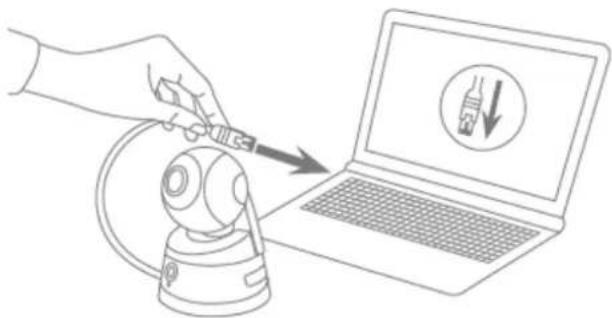

Collegamento diretto della telecamera di rete a un PC/laptop

1. Assicurarsi di utilizzare un cavo di rete di categoria 5
2. Collegare il cavo all'interfaccia Ethernet del PC/laptop e della telecamera di rete
3. Collegare l'alimentazione di tensione della telecamera di rete
4. Configurare l'interfaccia di rete del proprio PC/laptop sull'indirizzo IP 192.168.0.2 e il gateway di default sull'indirizzo 192.168.0.1
5. Proseguire al punto 8 per concludere la configurazione iniziale e per effettuare la connessione alla telecamera di rete.

Collegamento della telecamera di rete a un router/switch

1. Assicurarsi di utilizzare un cavo di rete di categoria 5 per eseguire il collegamento in rete.
2. Collegare il PC/laptop al router/switch.
3. Collegare la telecamera di rete al router/switch.
4. Collegare l'alimentazione di tensione della telecamera di rete.
5. Se nella propria rete è disponibile un nome server (DHCP), impostare l'interfaccia di rete del proprio PC/laptop su "Ottieni automaticamente l'indirizzo IP".
6. Se non dovesse essere disponibile alcun nome server (DHCP), configurare l'interfaccia di rete del proprio PC/laptop sull'indirizzo 192.168.0.2 e il gateway di default sull'indirizzo 192.168.0.1
7. Proseguire al punto 8 per concludere la configurazione iniziale e per effettuare la connessione alla telecamera di rete.

8. Primo accesso alla telecamera di rete

Il primo accesso alla telecamera di rete avviene con l'ausilio dell'IP Installer di ABUS.

Dopo aver avviato l'assistente, quest'ultimo cerca tutte le telecamere di rete ABUS collegate e i video server presenti nella propria rete.

Il programma è disponibile sul CD-ROM in dotazione. Installare il programma sul PC ed eseguirlo.

Se nella propria rete è presente un server DHCP, viene eseguita automaticamente l'assegnazione dell'indirizzo IP sia per il proprio PC/laptop sia per la telecamera di rete.

Se non è presente alcun server DHCP, la telecamera di rete imposta automaticamente il seguente indirizzo IP: 192.168.0.100.

Per poter stabilire una comunicazione con la telecamera di rete (indirizzo IP del PC: ad es.

192.168.0.2), il PC deve trovarsi nella stessa sottorete IP.

L'impostazione standard della telecamera di rete è "DHCP". Se nella propria rete non è disponibile alcun server DHCP, dopo il primo accesso alla telecamera di rete consigliamo di impostare manualmente l'indirizzo IP su un valore fisso.

9. Richiesta di immissione della password

Alla telecamera di rete viene assegnata di fabbrica una password di amministratore. Per motivi di sicurezza l'amministratore dovrà tuttavia impostare immediatamente una nuova password. Dopo aver effettuato il salvataggio di questa password di amministratore, la telecamera di rete richiederà l'immissione del nome utente e della password a ogni accesso.

L'account di amministratore è impostato di fabbrica come segue: Nome utente "admin" e password "12345". A ogni accesso alla telecamera di rete il browser visualizza una finestra di autenticazione, in cui viene richiesto di inserire il nome utente e la password. Se le impostazioni individuali per l'account di amministratore non dovessero più essere accessibili, rivolgersi al nostro servizio di assistenza tecnica.

Per l'immissione del nome utente e della password procedere come segue:

Aprire Internet Explorer e inserire l'indirizzo IP della telecamera (ad es. "http://192.168.0.100").

Viene richiesto di eseguire l'autenticazione:

-> Si è ora collegati alla telecamera di rete ed è già possibile vedere lo streaming video.

10. Funzioni utente

Aprire la pagina iniziale della telecamera di rete. La pagina è suddivisa nelle seguenti aree principali:

10.1. Barra dei menu

Cliccando sulla scheda corrispondente, selezionare la voce "Vista in tempo reale", "Riproduzione", "Configurazione" o "Protocollo".

Pulsante Descrizione
admin	Visualizzazione dell'utente collegato
Logout	Logout dell'utente
La Lingua	Selezione della lingua desiderata

10.2. Visualizzazione di immagini live

Cliccando due volte è possibile passare alla vista a immagine intera.

Pulsante Descrizione
	Visualizzazione su schermo 4:3
	Visualizzazione su schermo 16:9
	Visualizzazione nelle dimensioni originali
	Adattamento automatico della vista in base alla finestra del browser
	Selezione del tipo di streaming per la vista in tempo reale

10.3. Comando audio/video

Pulsante	Descrizione
	Disattivazione della vista in tempo reale
	Attivazione della vista in tempo reale
	Attivazione/disattivazione dell’audio, regolazione del volume
	Microfono on / off. Attivando il microfono è possibile attivare la conversazione bidirezionale fra computer e telecamera.(uscita audio sulla telecamera)
	Istantanea
	Avvio/arresto della registrazione manuale
	Attivazione/disattivazione dello zoom digitale
	Inzio/arresto zoom 3D

10.4. Comando della telecamera

10.4.1. Comando PTZ

Per visualizzare il comando PTZ, fare clic nella vista in tempo reale sul campo .

Pulsante Descrizione
	Tasti freccia:Comando dei movimenti di rotazione e inclinazione
	Adattamento della velocità PT

10.4.2. Impostazioni preset

Selezionare la scheda Preset

per richiamare, impostare e cancellare un massimo di 16

posizioni predefinite. Utilizzare i pulsanti di controllo PTZ per selezionare la posizione desiderata.

Fare clic sul pulsante

per creare un preset.

Pulsante Descrizione
	Selezione della posizione predefinita desiderata. La posizione selezionata viene evidenziata con il colore blu.
	Richiamo posizione
	Creazione posizione
	Eliminazione posizione

11. Riproduzione

In fase di riproduzione è possibile riprodurre i dati registrati dalla scheda micro SD. Selezionare nel calendario il giorno desiderato e fare clic su "Cerca".

Nella barra del tempo vengono visualizzate le riprese del giorno selezionato. Il codice colore indica l'evento della registrazione.

Nell'ambito del tempo di riproduzione è possibile impostare la durata della ripresa desiderata.

12. Configurazione

12.1. Configurazione locale

Alla voce di menu “Configurazione locale” è possibile effettuare le impostazioni per i percorsi dei file di registrazione e delle istantanee.

Impostazioni dei file di registrazione

Qui è possibile definire le dimensioni dei file per la registrazione, il percorso di registrazione e il percorso dei file scaricati. Per acquisire le modifiche, cliccare su "Salva".

Salva con nome

Qui è possibile definire il percorso del file che deve essere utilizzato per le registrazioni manuali. Il percorso standard utilizzato è: C:\\\Web\RecordFiles.

Salva con nome il file scaricato

Qui è possibile impostare il percorso del file per i video scaricati. Il percorso standard memorizzato è il seguente: C:\\\Web\DownloadFiles

Impostazioni immagini/taglio

Qui è possibile impostare i percorsi per le istantanee, le istantanee scattate durante la riproduzione e i clip tagliati.

Salva con nome istantanea in tempo reale

Selezionare il percorso del file per le istantanee scattate in modalità di vista in tempo reale.

Il percorso standard memorizzato è il seguente: C:\\\Web\CaptureFiles

Salva istantanea durante la riproduzione

Qui è possibile impostare il percorso da utilizzare per salvare le istantanee scattate durante la riproduzione.

Il percorso standard memorizzato è il seguente: C:\\\Web\PlaybackPics

Salva clip con nome

Qui è possibile impostare il percorso da utilizzare per salvare i clip tagliati.

Il percorso standard memorizzato è il seguente: C:\\\Web\PlaybackFiles

12.2. Configurazione base

Tutte le impostazioni contenute nella "Configurazione base" sono disponibili anche alla voce di menu "Configurazione avanzata". Prestare attenzione alla colonna "Disponibile nella modalità" presente nelle descrizioni relative alla "Configurazione avanzata".

12.3. Configurazione avanzata

12.3.1. Sistema

Voce di menu Descrizione		Disponibile nella modalità
Dati dell'apparecchio	Informazioni apparecchio in uso	Configurazione base, Configurazione avanzata
Impostazioni dell'ora	Configurazione dell'indicazione dell'ora	Configurazione base, Configurazione avanzata
Manutenzione	Configurazione della manutenzione del sistema	Configurazione base, Configurazione avanzata
Ora legale	Configurazione del passaggio automatico all'ora legale	Configurazione avanzata
Assistenza	Configurazione delle funzioni speciali	Configurazione avanzata

12.3.1.1. Informazione apparecchio

Informazioni base

Nome dell'apparecchio:

Qui è possibile assegnare un nome alla telecamera. Cliccare su "Salva" per acquisire il nome.

Modello:

Visualizzazione del codice modello

Numero di serie:

Visualizzazione del numero di serie

Versione firmware:

Visualizzazione della versione del firmware

Versione codifica:

Visualizzazione della versione del metodo di codifica

Numero canali:

Visualizzazione del numero di canali

N. ingressi allarme:

Indicazione degli ingressi allarme

N. uscite allarme:

Visualizzazione delle uscite allarme

12.3.1.2. Impostazioni dell'ora

Fuso orario

Sezione del fuso orario (GMT)

Sincr. ora

NTP

Con l'ausilio del protocollo NTP (Network Time Protocol) è possibile sincronizzare l'ora della telecamera con un server temporale.

Selezionare la casella NTP per attivare questa funzione.

Indirizzo del server

Indirizzo IP del server NTP.

Porta NTP

Numero della porta di rete del servizio NTP (porta standard: 123)

Intervallo

Qui l'intervallo viene impostato in minuti per la sincronizzazione del tempo.

Premere su "Test" per avviare l'esecuzione di un test.

Sincr. ora manuale

Ora apparecchio

Visualizzazione dell'ora del computer

Impostazione ora

Visualizzazione dell'ora attuale in base all'impostazione del fuso orario effettuata.

Fare clic su "Sincronizzazione ora con il PC" per acquisire l'ora del computer.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.1.3. Manutenzione

Riavvio

Cliccare su "Riavvio" per riavviare l'apparecchio.

Standard

Reset

Cliccare su "Reset" per ripristinare tutti i parametri alle impostazioni standard, ad esclusione dei parametri IP.

Standard

Selezionare questa voce per ripristinare tutti i parametri alle impostazioni standard.

Imp. file di config.

File di config.

Selezionare qui il percorso da utilizzare per importare un file di configurazione.

Stato

Visualizzazione dello stato dell'importazione

Esporta file di config.

Cliccare su "Esporta" per esportare un file di configurazione.

Aggiornamento remoto

Firmware

Selezionare il percorso da utilizzare per installare il nuovo firmware sulla telecamera.

Stato

Visualizzazione dello stato dell'aggiornamento.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.1.4. Ora legale

Ora legale

Abilita ora legale

Selezionare "Ora legale" per adattare automaticamente l'ora del sistema all'ora legale.

Ora di inizio

Stabilire la data per il passaggio all'ora legale.

Ora di fine

Stabilire la data per il passaggio all'ora solare.

DST Bias

Impostare le differenze orarie in minuti.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.1.5. Assistenza

Hardware

Abilita luce IR

Abilitare la luce a infrarossi o disattivarla in via permanente.

Abilita LED di stato

Abilitare o disabilitare il LED di stato della telecamera in via permanente.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.2. Rete

Voce di menu Descrizione		Disponibile nella modalità
TCP/IP	Impostazioni relative ai dati TCP/IP	Configurazione base, Configurazione avanzata
Porta	Impostazioni relative alla porta utilizzata	Configurazione base, Configurazione avanzata
DDNS	Impostazioni relative ai dati DDNS	Configurazione avanzata
Wi-Fi	Impostazioni relative ai dati di accesso WLAN	Configurazione avanzata
UPnPTM	Impostazioni relative ai dati UPnP Configurazione avanzata

12.3.2.1. TCP/IP

Per poter utilizzare la telecamera in rete è necessario configurare correttamente le impostazioni TCP/IP.

Seleziona NIC:

Selezionare l'interfaccia di rete per eseguire la configurazione. È possibile effettuare la connessione di rete della telecamera tramite LAN o WLAN.

DHCP

Se è disponibile un server DHCP, selezionare DHCP per acquisire automaticamente un indirizzo IP e le ulteriori impostazioni di rete. I dati vengono acquisiti automaticamente dal server e non possono essere modificati manualmente.

Se non è disponibile un server DHCP, inserire i seguenti dati manualmente.

Indirizzo IPv4

Impostazione dell'indirizzo IP per la telecamera

Maschera di sottorete IPv4

Impostazione manuale della maschera di sottorete per la telecamera

Gateway di default lpv4

Impostazione del router standard per la telecamera

Modalità lpv6

Manuale: configurazione manuale dei dati IPv6

DHCP: i dati di collegamento IPv6 vengono forniti dal server DHCP.

Instradamento del router: i dati di collegamento IPv6 vengono forniti dal server DHCP (router) assieme all'ISP (Internet Service Provider).

Indirizzo IPv6

Visualizzazione dell'indirizzo IPv6. In modalità IPv6 "manuale" è possibile configurare l'indirizzo.

Maschera di sottorete IPv6

Visualizzazione della maschera di sottorete IPv6.

Gateway di default IPv6

Visualizzazione del gateway di default IPv6 (router standard)

Indirizzo MAC

Qui viene visualizzato l'indirizzo IPv4 dell'hardware della telecamera che non può essere modificato personalmente.

MTU

Impostazione dell'unità di trasferimento; selezionare un valore compreso nell'intervallo 500 - 9676. Il valore di default è generalmente 1500.

Server DNS

Server DNS preferito

Per alcune applicazioni sono richieste le impostazioni del server DNS. (ad es. per l'invio di e-mail). Inserire qui l'indirizzo del server DNS preferito.

Server DNS altern.

Se il server DNS preferito non è raggiungibile, viene utilizzato questo server DNSalternativo. Inserire qui l'indirizzo del serveralternativo.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.2.2. Porta

Se si desidera accedere dall'esterno alla telecamera è necessario configurare le seguenti porte.

Porta HTTP

La porta standard per la trasmissione HTTP è 80. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1024\~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta HTTP.

Porta RTSP

La porta standard per la trasmissione del protocollo RTSP è 554. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1024\~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta RTSP.

Porta HTTPS

La porta standard per la trasmissione del protocollo HTTPS è 443.

Porta SDK (porta di comando)

La porta standard per la trasmissione del protocollo SDK è 8000. Porta di comunicazione per dati interni. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025\~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta SDK.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.2.3. DDNS

DDNS

DynDNS o DDNS (Dynamic Domain Name System) è un sistema in grado di aggiornare in tempo reale i nomi di dominio. La telecamera di rete dispone di un client per DynDNS integrato, che esegue autonomamente l'aggiornamento dell'indirizzo IP presso un fornitore DynDNS. Se la telecamera di rete si trova dietro a un router, si consiglia di utilizzare la funzione DynDNS del router.

La figura mostra l'accesso/aggiornamento dell'indirizzo IP presso il servizio DynDNS.

Attiva DDNS

Attiva o disattiva la funzione DDNS.

Tipo di servizio DDNS

Selezionare il tipo di servizio DDNS. È possibile scegliere fra "DynDNS" e "DDNS ABUS".

Indirizzo del server

Selezionare un provider di servizi DDNS. È necessario disporre di un accesso registrato presso questo provider di servizi DDNS (ad es. www.dyndns.org).

Se come tipo di servizio DDNS è stato selezionato "DDNS ABUS", l'indirizzo del server viene aggiunto automaticamente.

Dominio

Inserire qui il nome di dominio registrato (host service) (ad es. miatelecameraIP.dyndns.org).

Porta

Inserire qui la porta per il port forwarding.

Nome utente

Il nome utente del proprio account DDNS

Password

La password del proprio account DDNS

Conferma

È necessaria la conferma della password.

Configurazione dell'account DDNS

Configurazione di un nuovo account presso DynDNS.org:

Registrazione delle informazioni dell'account:

DynDNS.com

Prendere nota del propri dati utente e inserirli nella configurazione della telecamera di rete.

Accesso alla telecamera di rete tramite DDNS

Se la telecamera di rete si trova dietro a un router, configurare sul router l'accesso tramite DynDNS. A tal proposito, sulla homepage di ABUS Security-Center www.abus.com è disponibile una descrizione della configurazione del router DynDNS per i modelli di router più comuni in commercio.

La seguente figura mostra l'accesso a una telecamera di rete posizionata dietro a un router tramite DynDNS.org.

Per l'accesso DynDNS via router deve essere configurato nel router un inoltro di tutte le porte rilevanti (almeno RTSP + HTTP).

Acquisire le impostazioni effettuate cliccando su "Salva". Se si effettuano modifiche alla configurazione della telecamera di rete, è necessario riavviare la telecamera (Sistema\Manutenzione\Riavvio)

DDNS ABUS

1. Per poter utilizzare la funzione ABUS DDNS, è necessario prima configurare un account sul sito www.abus-server.com. Osservare in tal caso le FAQ consultabili sul sito Web.
2. Attivare la casella di controllo "Attiva DDNS" e selezionare il tipo di servizio DDNS "DDNS ABUS"
3. Acquisire i dati cliccando su „Salva“. A questo punto l'indirizzo IP della propria connessione Internet viene aggiornato sul server ogni minuto.

12.3.2.5. Wi-Fi

Per effettuare un collegamento Wi-Fi fra la telecamera e il router è necessario eseguire le seguenti impostazioni.

Elenco reti wireless

Cliccare su "Cerca" per visualizzare le reti Wi-Fi disponibili nell'area circostante.

Assicurarsi che nell'elenco non vengano visualizzate le reti nascoste.

Wi-Fi

SSID

Inserire qui il nome della rete.

Modalità di rete

È possibile selezionare fra Manage e Ad-Hoc.

Manage

Selezionare questa voce per effettuare il collegamento a una rete.

Ad-Hoc

Selezionare questa voce per effettuare il collegamento diretto al computer o al laptop.

Modalità di sicurezza

Selezionare qui il tipo di chiave per cifrare la propria rete.

Tipo di chiave:

Selezionare qui il tipo di chiave per cifrare la rete.

Chiave 1

Inserire qui la chiave di rete (password) per l'accesso alla rete.

WPS

Con la funzione WPS è possibile collegare facilmente la telecamera alla rete Wi-Fi tramite connessione wireless.

Attiva WPS

Attivare questa funzione per utilizzare una connessione WPS.

Controllare se il router supporta la funzione WPS.

Codice PIN

Il codice PIN viene richiesto per stabilire la connessione alla rete. Generalmente viene impostato il codice PIN 12345678. Cliccare su “Crea” per generare un nuovo codice.

Connessione tramite pulsante (PBC)

Se il router dispone di un tasto WPS, attivare tale funzione.

1. Premere il tasto WPS sul router.
2. Cliccare entro due minuti su "Collega".
3. Dopo poco tempo la connessione W-Lan fra la telecamera e il router risulta instaurata.

Codice PIN del router

Qui è possibile effettuare manualmente una connessione WPS inserendo l'SSID e il codice PIN del router.

SSID:

Inserire l'SSID della rete desiderata.

Codice PIN del router: Inserire il codice PIN del router. Per la lettura del codice PIN WPS osservare le istruzioni per l'uso del produttore del router.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.2.6. UPnP ^TM

La funzione UPnP (Universal Plug and Play) garantisce il pratico controllo dei dispositivi di rete all'interno di una rete IP. In questo modo la telecamera di rete è visibile, ad esempio come dispositivo di rete, nell'ambiente di rete Windows.

Attiva UPnP

Qui è possibile attivare/disattivare la funzione UPnP.

Nick name

Visualizzazione dell'indirizzo MAC della telecamera

Assegnazione delle porte

Abilita Mappatura Porta

Con questa funzione viene attivato il port forwarding tramite UPnP (Universal Plug and Play) per i servizi di rete. Se il router supporta la funzione UPnP, con questa opzione viene attivato automaticamente il port forwarding per gli stream video della telecamera di rete da parte del router.

Abilita Mappatura Porta

Selezionare questa voce se il port forwarding deve avvenire automaticamente o manualmente.

Nome del protocollo:

HTTP

La porta standard per la trasmissione HTTP è 80. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025\~65535. Se nella stessa sottorete sono presenti diverse telecamere IP, a ciascuna deve essere assegnato un numero univoco di porta HTTP.

RTSP

La porta standard per la trasmissione del protocollo RTSP è 554. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025\~65535. Se nella stessa sottorete sono presenti diverse telecamere IP, a ogni telecamera deve essere assegnato un numero univoco di porta RTSP.

SDK (porta di comando)

La porta standard per la trasmissione del protocollo SDK è 8000. Porta di comunicazione per dati interni. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025\~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta SDK.

Porta esterna

È possibile modificare le porte solo manualmente se alla voce “Tipo di port forwarding” è stata impostata l'opzione “Manuale”.

Indirizzo IP esterno

Visualizzazione dell'indirizzo IP esterno per un accesso mobile.

Stato

Indica se la porta esterna indicata è valida oppure no.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.3. Video / Audio

Voce di menu Descrizione		Disponibile nella modalità
Video	Impostazioni per l'uscita video	Configurazione base, Configurazione avanzata
Audio	Impostazioni per l'uscita audio Configurazione base,	Configurazione avanzata

12.3.3.1. Video

Tipo di streaming

Selezionare il tipo di streaming per la telecamera. Selezionare "Main Stream (normale)" per la registrazione e la vista in tempo reale con una buona larghezza di banda. Selezionare "Sub Stream" per la vista in tempo reale con una larghezza di banda limitata.

Tipo di video

Impostare il tipo di video per lo streaming selezionato. È possibile scegliere tra „Video & Audio“ e „Video-Stream“, per il quale non si effettua alcuna trasmissione audio.

Risoluzione

Impostare qui la risoluzione dei dati video. A seconda del modello di telecamera, è possibile scegliere fra 1280*720p; 1280*960;

Tipo bitrate

Indica il bitrate dello streaming video. La qualità video può risultare maggiore o minore a seconda dell'intensità del movimento. E possibile scegliere un bitrate costante o variabile.

Bitrate max

Il bitrate dello streaming video è impostato su un valore fisso. Impostare il bitrate max su un valore compreso fra 32 e 16384 kbps. Un valore maggiore corrisponde a una qualità video maggiore, ma richiede una maggiore larghezza di banda.

Qualità video

Questa voce di menu è disponibile solamente se è stato selezionato un bitrate variabile. Impostare qui la qualità video dei dati video. La qualità video può risultare maggiore o minore a seconda dell'intensità del movimento. È possibile scegliere fra sei diversi livelli di qualità video: "Minima", "Più bassa", "Bassa", "Media", "Più alta" o "Massima".

Frame rate

Indica il numero di immagini al secondo.

Compressione video

Selezionare uno standard per la conversione del video. È possibile scegliere fra H.264 e MJPEG.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.3.2. Audio

Codifica audio

Selezionare qui il codec per la trasmissione audio.

È possibile selezionare i codec G.711ulaw, G.711alaw e G.726.

Volume d'ingresso

Regolazione del volume di uscita

Filtro per l'attenuazione dei rumori ambientali

Attivando questa funzione è possibile filtrare i rumori di fondo.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.4. Immagine

Voce di menu Descrizione		Disponibile nella modalità
Impostazioni visualizzazione	Impostazione dei parametri di visualizzazione	Configurazione base, Configurazione avanzata
Impostazioni OSD	Impostazione del formato per la data e l'ora	Configurazione avanzata
Sovrimpressione di testo	Aggiunta campi di testo Configurazione avanzata
Mascheratura delle zone private	Per aggiungere maschere di zone private	Configurazione avanzata

12.3.4.1. Impostazioni visualizzazione

A questa voce di menu è possibile effettuare le impostazioni relative alla qualità delle immagini della telecamera, comprese quelle per la luminosità, la nitidezza, il contrasto ecc.

Fare attenzione a quanto segue:

I parametri disponibili nelle impostazioni di visualizzazione possono variare a seconda del modello.

Commutazione diurna/notturna

È possibile scegliere tra la commutazione diurna/notturna in automatico e la commutazione a tempo programmata. In tal caso è necessario aggiungere un'ora d'inizio e di fine per la modalità diurna. Le seguenti impostazioni possono essere effettuate singolarmente per la modalità diurna e notturna.

Luminosità

Regolazione della luminosità delle immagini. È possibile impostare valori compresi fra 0 e 100.

Contrasto

Regolazione del contrasto delle immagini. È possibile impostare valori compresi fra 0 e 100.

Saturazione

Regolazione della saturazione delle immagini. È possibile impostare valori compresi fra 0 e 100.

Cromaticità

Regolazione della cromaticità. È possibile impostare valori compresi fra 0 e 100.

Nitidezza

Regolazione della nitidezza delle immagini. Un valore di nitidezza maggiore può aumentare il fruscio delle immagini.

È possibile impostare valori compresi fra 0 e 100.

Tempo di esposizione

Impostazione del tempo di esposizione massimo. Questa impostazione non è legata alla modo esposizione.

Commut. giorno/notte

La “Commut. giorno/notte” Fornisce le opzioni "Auto", "programmazione Giorno, Notte" e "l'opzione "Attivazione in caso di allarme (ingresso allarme).

Auto

La telecamera passa automaticamente dalla modalità Giorno alla modalità Notte in base alle condizioni di illuminazione presenti. È possibile impostare la sensibilità in un intervallo compreso tra 0 e 7", laddove 7 rappresenta il livello di sensibilità più elevato.

Giorno

In questa modalità la telecamera trasmette solo immagini a colori.

Fare attenzione a quanto segue:

Utilizzare questa modalità solo in presenza di condizioni di illuminazione costanti.

Notte

In questa modalità la telecamera trasmette solamente immagini in bianco e nero.

Fare attenzione a quanto segue:

Utilizzare questa modalità solo in presenza di condizioni di illuminazione scarse.

Programmazione oraria

In questa modalità è possibile impostare l'ora di inizio e di fine per il funzionamento diurno. All'influori dell'intervallo di tempo impostato, la telecamera passa in modalità Bianco/Nero.

Attivazione tramite ingresso allarme

La telecamera viene attivata tramite l'ingresso allarme e passa in modalità Colore o Bianco/Nero in caso di variazione di stato.

Stato

Selezionare "Notte" affinché la telecamera passi in modalità bianco/nero in caso di attivazione dell'ingresso allarme. Selezionare "Giorno" affinché la telecamera passi in modalità Colore in caso di attivazione dell'ingresso allarme.

Sensibilità

Impostazione della soglia di commutazione per la commutazione automatica giorno/notte (0 - 7). Un valore più basso indica una bassa intensità dell'illuminazione per la commutazione nella modalità Notte.

Ora filtraggio

Impostazione di un tempo di ritardo che intercorre fra il rilevamento della commutazione richiesta e la commutazione effettiva.

Protezione da sovresposizione

Se è attiva questa funzione, l'intensità dell'illuminazione IR viene automaticamente ridotta in presenza di oggetti a distanza ravvicinata. In questo modo si evita che l'oggetto risulti sovresposto.

Area BLC (compensazione del controluce)

Con la compensazione del controluce è possibile visualizzare in maniera distinta soggetti che si trovano su uno sfondo molto chiaro. In questo caso l'illuminazione del soggetto viene corretta mentre lo sfondo viene visualizzato in modo sfocato.

WDR

Con l'ausilio della funzione WDR (Wide Dynamic Level), la telecamera è in grado di fornire immagini nitide anche in presenza di condizioni sfavorevoli di controluce. Se l'area dell'immagine presenta zone molto luminose e zone molto scure, il livello di luminosità dell'intera immagine viene compensato per ottenere un'immagine più nitida e dettagliata.

Cliccare sulla casella di controllo per attivare/disattivare la funzione WDR.

Impostare un livello WDR più alto per rendere più efficace la funzione.

Bilanciamento del bianco

Selezionare qui le condizioni di illuminazione dell'ambiente in cui deve essere installata la telecamera. È possibile scegliere tra le seguenti opzioni: "AWB1", "WB bloccato", "Lampada ad incandescenza", "Luce calda", "Luce naturale" e "Lampada a fluorescenza".

AWB1

In modalità AWB1, la telecamera mantiene automaticamente il bilanciamento del colore in funzione dell'attuale temperatura di colore.

WB bloccato

Il bilanciamento del bianco viene eseguito una sola volta e viene memorizzato.

Altro

Utilizzare le altre opzioni di bilanciamento del bianco per adattare la funzione alla luce circostante (lampada a incandescenza, luce calda, luce naturale, lampada a fluorescenza).

Livello eliminaz. rumori di fondo

Impostare qui il livello relativo all'eliminazione dei rumori di fondo.

Mirror

Se viene attivata la funzione "Mirror", l'immagine viene visualizzata in senso orizzontale.

Gira

Se viene attivata la funzione "Gira", l'immagine viene visualizzata in senso verticale.

Standard video

Regolazione delle frequenza di esposizione

50Hz: impostazione fissa su una frequenza di rete di 50 Hz

60 Hz: impostazione fissa su una frequenza di rete di 60 Hz

12.3.4.2. Impostazioni OSD

A questa voce di menu è possibile selezionare il formato della data e dell'ora che deve essere visualizzato nell'immagine in tempo reale.

Mostra nome

Selezionare questa casella di controllo se si desidera visualizzare il nome della telecamera.

Mostra data

Selezionare questa casella di controllo se si desidera visualizzare la data sull'immagine della telecamera.

Mostra settimana

Selezionare questa casella di controllo se si desidera visualizzare il giorno della settimana.

Nome della telecamera

Inserire qui il nome della telecamera che deve essere visualizzato sull'immagine.

Formato ora

Selezionare qui se l'ora deve essere visualizzata nel formato di 24 o di 12 ore.

Formato data

Selezionare qui il formato in cui deve essere visualizzata la data. (G= giorno; M= mese; A= anno).

Modalità visualizzazione

Qui è possibile selezionare la modalità di visualizzazione degli elementisullo schermo. Sono disponibili le seguenti opzioni: "Trasparente e lampeggiante", "Trasparente e non lampeggiante", "Non trasparente e lampeggiante", "Non trasparente e non lampeggiante".

Dimensioni OSD

Qui è possibile regolare le dimensioni dell'OSD. Opzioni: 16x16, 32x32, 48x48, 64x64, Auto. Se viene selezionata l'opzione "Auto", la dimensione varia a seconda della risoluzione impostata. La regolazione delle dimensioni dell'OSD può essere applicata al primo stream video (Main Stream).

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.4.3. Sovrimpressione di testo

Sull'immagine della telecamera è possibile visualizzare fino a quattro testi, la cui lunghezza massima corrisponde a 45 caratteri. Per visualizzare il testo, selezionare la casella di controllo.

Con il tasto del mouse è possibile spostare la finestra di testo.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.4.4. Mascheratura delle zone private

Con l'ausilio delle zone private è possibile coprire precise aree della vista in tempo reale per impedire che vengano registrate e che possano essere visualizzate nell'immagine in tempo reale. È possibile configurare fino a 4 zone private rettangolari sull'immagine della telecamera.

Per configurare le zone private, procedere come descritto di seguito. Attivare la casella "Abilita zona privata". Per aggiungere una zona privata, selezionare il pulsante "Area". Ora è possibile evidenziare con il mouse un'area sull'immagine della telecamera. Successivamente è possibile selezionare altre 3 aree. Cliccando sul pulsante "Cancella tutte" è possibile cancellare tutte le zone private configurate.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.5. Sicurezza

Voce di menu Descrizione		Disponibile nella modalità
Utente	Amministrazione degli utenti	Configurazione base, Configurazione avanzata
Filtro indirizzi IP	Filtraggio degli indirizzi IP per controllare l'accesso alla telecamera	Configurazione avanzata

12.3.5.1. Utente

A questa voce di menu è possibile aggiungere, modificare o cancellare utenti.

Per aggiungere o modificare un utente, cliccare su "Aggiungi" o su "Modifica".

Viene visualizzata una nuova finestra con i dati e le autorizzazioni.

Nome utente

Assegnare qui il nome utente che deve essere inserito per effettuare l'accesso alla telecamera

Livello

Selezionare qui un tipo di utente personalizzato per l'identificazione dell'utente.

È possibile scegliere fra due livelli predefiniti: operatore o utente.

Per il ruolo di operatore sono disponibili le seguenti funzioni remote: "Vista in tempo reale", "Comando PTZ", "Registrazione manuale", "Riproduzione", "Audio bidirezionale", "Ricerca/interrogazione stato operativo".

Per il ruolo di utente sono disponibili le seguenti funzioni remote: "Riproduzione", "Ricerca/interrogazione stato operativo".

Per aggiungere ulteriori funzioni, selezionare la casella di controllo desiderata.

Password

Assegnare qui la password che il rispettivo utente deve inserire per effettuare l'accesso alla telecamera.

Conferma

Inserire la password una seconda volta per conferma.

Acquisire le impostazioni effettuate cliccando su "OK".

Cliccare su "Annulla" per cancellare i dati.

12.3.5.2. Filtro indirizzi IP

Abilita il filtro indirizzi IP

La funzione di filtro viene attivata inserendo il segno di spunta.

Tipo di filtro indirizzi IP

Ammessi: gli indirizzi IP indicati sotto sono ammessi per eseguire l'accesso alla telecamera.

Vietati: gli indirizzi IP indicati sotto vengono bloccati. Per l'inserimento di un IP viene utilizzato il formato xxx.xxx.xxx.xxx.

12.3.6. Eventi

Voce di menu Descrizione		Disponibile nella modalità
Rilev. movimento	Impostazione del rilevamento del movimento	Configurazione avanzata
Ingresso allarme	Impostazione dell'ingresso allarme	Configurazione avanzata
Uscita allarme	Impostazione dell'uscita allarme	Configurazione avanzata
Altro allarme	Impostazione del sensore PIR Configurazione avanzata
E-mail	Impostazione dell'invio di e-mail	Configurazione avanzata
Istantanea	Impostazione dell'attivazione dell'istantanea	Configurazione avanzata

12.3.6.1. Rilev. Movimento

Impost. area di rilevamento

Attivare il rilevamento del movimento selezionando la casella di controllo “Attiva rilevamento del movimento”.

Per selezionare un'area, cliccare sul pulsante "Area". Generalmente viene selezionata l'intera area.

Per eliminare la selezione, cliccare su "Cancella tutte".

A questo punto trascinare il mouse sull'area desiderata. Impostare la sensibilità utilizzando la barra di regolazione. Per acquisire l'area selezionata, cliccare sul pulsante "Stop disegno".

A destra: luminosità elevata

A sinistra: luminositàridotta.

Ora di attivazione

Per impostare una programmazione oraria in cui si attivi la registrazione in base al rilevamento del movimento, cliccare su “Modifica”.

Viene visualizzata una nuova finestra, in cui è possibile stabilire in quali giorni della settimana e a quali ore deve attivarsi la registrazione in base al rilevamento del movimento.

A questo punto selezionare un giorno della settimana per la registrazione in base al rilevamento del movimento. Per memorizzare precisi intervalli di tempo, inserire l'ora di inizio e di fine. Per configurare il rilevamento del movimento relativo all'intera giornata, selezionare come ora di inizio 00:00 e come ora di fine 24:00.

Per acquisire il rilevamento del movimento per tutti i giorni della settimana, cliccare sulla casella di controllo “Seleziona tutti”. Per copiare il rilevamento del movimento per altri giorni della settimana, selezionare il giorno della settimana e cliccare su “Copia”.

Per acquisire le modifiche cliccare su "OK, per annullare le modifiche cliccare su "Annulla".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo combinato

Segnale acustico: viene emesso un segnale d'allarme alla telecamera.

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Salva istantanea: Abilitare questa casella di controllo per attivare l'istantanea sulla scheda micro SD in base all'evento.

Abilita ripresa: Abilita la ripresa sulla scheda micro SD interna.

Altri collegamenti

È possibile commutare l'uscita allarme in caso di rilevazione dell'allarme stesso.

Fare clic su "Seleziona tutti" per commutare l'uscita allarme.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.6.2. Ingresso allarme

Su questa voce di menu è possibile configurare l'ingresso allarme della telecamera.

N. ingr. allarme

Selezionare qui l'ingresso allarme per configurarlo.

Nome allarme

Qui è possibile assegnare un nome all'ingresso allarme. Non utilizzare il numero di ingresso allarme né alcun carattere speciale.

Tipo allarme

Selezionare qui il tipo di allarme. È possibile scegliere tra "NO" (Normally open) o "NC" (Normally closed).

Ora di attivazione

Per impostare una programmazione oraria per un ingresso allarme, cliccare su "Modifica".

Viene visualizzata una nuova finestra, in cui è possibile stabilire in quali giorni della settimana e a quali ore deve attivarsi l'ingresso allarme.

A questo punto selezionare un giorno della settimana per l'ingresso allarme. Per memorizzare precisi intervalli di tempo, inserire l'ora di inizio e di fine. Per configurare il monitoraggio relativo all'intera giornata, selezionare come ora di inizio 00:00 e come ora di fine 24:00.

Per acquisire le impostazioni per tutti i giorni della settimana, cliccare sulla casella di controllo "Seleziona tutti". Per copiare le impostazioni per altri giorni della settimana, selezionare il giorno della settimana e cliccare su "Copia".

Per acquisire le modifiche cliccare su "OK, per annullare le modifiche cliccare su "Annulla".

Reazione

Qui è possibile selezionare un'azione da eseguire in caso di allarme.

Reazione

Segnale acustico: viene emesso un segnale d'allarme alla telecamera.

Notifica a centro allarmi: Notifica a centro allarmi

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Abilita ripresa: Abilita la ripresa sulla scheda micro SD interna.

Altri collegamenti

È possibile commutare l'uscita allarme in caso di rilevazione dell'allarme stesso.

Fare clic su "Seleziona tutti" per commutare l'uscita allarme.

12.3.6.3. Uscita allarme

Qui è possibile configurare l'uscita allarme.

N. uscita allarme

Selezionare qui l'uscita allarme per configurarla.

Nome allarme

Qui è possibile assegnare un nome all'uscita allarme. Non utilizzare il numero di uscita allarme né alcun carattere speciale.

Tempo di permanenza

Selezionare qui la durata per la commutazione dell'uscita allarme.

Ora di attivazione

Per impostare una programmazione oraria per un uscita allarme, cliccare su "Modifica".

Viene visualizzata una nuova finestra, in cui è possibile stabilire in quali giorni della settimana e a quali ore deve attivarsi l'uscita allarme.

A questo punto selezionare un giorno della settimana per l'uscita allarme. Per memorizzare precisi intervalli di tempo, inserire l'ora di inizio e di fine. Per configurare il monitoraggio relativo all'intera giornata, selezionare come ora di inizio 00:00 e come ora di fine 24:00.

Per acquisire le impostazioni per tutti i giorni della settimana, cliccare sulla casella di controllo "Seleziona tutti". Per copiare le impostazioni per altri giorni della settimana, selezionare il giorno della settimana e cliccare su "Copia".

Per acquisire le modifiche cliccare su "OK, per annullare le modifiche cliccare su "Annulla".

12.3.6.4. Altro allarme

Allarme PIR

Abilitazione allarme PIR

È possibile attivare il sensore PIR per configurare un'azione in base all'evento.

Nome allarme

Qui è possibile assegnare un nome all'ingresso allarme. Non utilizzare il numero di ingresso allarme né alcun carattere speciale.

Reazione

Qui è possibile selezionare un'azione da eseguire in caso di allarme.

Segnale acustico:

viene emesso un segnale d'allarme alla telecamera.

Notifica a centro allarmi: Notifica a centro allarmi

Invio di e-mail:

per ricevere un'e-mail di notifica, attivare la casella di controllo.

Abilita ripresa:

Abilita la ripresa sulla scheda micro SD interna.

Altri collegamenti

È possibile commutare l'uscita allarme in caso di rilevazione dell'allarme stesso.

Fare clic su "Seleziona tutti" per commutare l'uscita allarme.

Ora di attivazione

Per impostare una programmazione oraria per un uscita allarme, cliccare su "Modifica".

Viene visualizzata una nuova finestra, in cui è possibile stabilire in quali giorni della settimana e a quali ore deve attivarsi l'uscita allarme.

A questo punto selezionare un giorno della settimana per l'uscita allarme. Per memorizzare precisi intervalli di tempo, inserire l'ora di inizio e di fine. Per configurare il monitoraggio relativo all'intera giornata, selezionare come ora di inizio 00:00 e come ora di fine 24:00.

Per acquisire le impostazioni per tutti i giorni della settimana, cliccare sulla casella di controllo "Seleziona tutti". Per copiare le impostazioni per altri giorni della settimana, selezionare il giorno della settimana e cliccare su "Copia".

Per acquisire le modifiche cliccare su "OK, per annullare le modifiche cliccare su "Annulla".

12.3.6.5. E-mail

Qui è possibile eseguire le impostazioni relative all'invio di e-mail.

Mittente

Mittente

Inserire qui il nome che deve essere visualizzato come mittente.

Indirizzo mittente

Inserire qui l'indirizzo e-mail del mittente.

Server SMTP

Inserire qui l'indirizzo IP del server SMTP o il nome dell'host. (ad es. smtp.googleapis.com)

Porta SMTP

Inserire qui la porta SMTP. Generalmente è impostata sul valore di 25.

Attivazione SSL

Selezionare la funzione SSL in caso di richiesta da parte del server SMTP.

Intervallo

Inserire qui l'intervallo di tempo che deve intercorrere per l'invio di e-mail con immagini in allegato.

Imm. allegata

Attivare questa funzione se in caso di allarme all'e-mail devono essere allegate delle immagini.

Autenticazione

Se il server e-mail utilizzato richiede l'autenticazione, attivare questa funzione per poter effettuare il login sul server attraverso la procedura di autenticazione.

Solo dopo aver attivato questa funzione, è possibile inserire il nome utente e la password.

Nome utente

Inserire il nome utente dell'account e-mail. Si tratta della parte di indirizzo fino al simbolo @.

Password

Inserire la password dell'account e-mail.

Conferma

Immettere la password una seconda volta per conferma.

Destinatario

Destinatario 1 / Destinatario 2 / Destinatario 3

Inserire il nome del destinatario.

Indirizzo destinatario 1 / Indirizzo destinatario 2 / Indirizzo destinatario 3

Inserire qui l'indirizzo e-mail della persona a cui deve essere inviato il messaggio.

Cliccare su "Test" per inviare una e-mail di prova.

Acquisire le impostazioni effettuate cliccando su "Salva"

12.3.6.6. Istantanea

Qui è possibile effettuare la configurazione per le istantanee effettuate in base all'ora e all'evento, per poterle salvare su una scheda micro SD.

Percorso temporale

Attivazione istantanee a tempo

Attivare questa funzione per effettuare il salvataggio delle immagini in determinati intervalli di tempo.

Formato

Il formato delle immagini è preimpostato su JPEG.

Risoluzione

Impostare qui la risoluzione dell'immagine.

Qualità

Selezionare la qualità delle immagini salvate.

Intervallo

Impostare qui l'intervallo di tempo fra due immagini salvate.

Scatto in base all'evento

Attivazione istantanea in base all'evento

Attivare questa funzione per salvare le immagini scattate in base all'evento.

Formato

Il formato delle immagini è preimpostato su JPEG.

Risoluzione

Impostare qui la risoluzione dell'immagine.

Qualità

Selezionare la qualità delle immagini salvate.

Intervallo

Impostare qui l'intervallo di tempo fra due immagini salvate.

Numero di registrazione

Impostare qui il numero delle immagini che devono essere salvate per un evento.

12.3.7. Memorizzazione

Voce di menu Descrizione		Disponibile nella modalità
Programmazione oraria registrazioni	Configurazione di una registrazione in base alla programmazione oraria	Configurazione avanzata
Gestione memoria	Gestione della scheda SD Configurazione avanzata

12.3.7.1. Programma di registrazione

Qui è possibile effettuare la configurazione per le registrazioni effettuate in base all'ora e all'evento, per poterle salvare sulla scheda SD.

Reg. pre-evento

Impostare qui la durata per la registrazione dei dati delle immagini prima di un evento.

Reg.post-evento

Impostare qui la durata per la registrazione dei dati delle immagini dopo un evento.

Abilitazione program. or. registraz.

Abilitare la "Programmazione oraria" per impostare le fasce orarie desiderate.

Per impostare la programmazione oraria, fare clic su "Modifica". Si apre quindi una nuova finestra.

A questo punto selezionare un giorno della settimana per la registrazione. Per memorizzare precisi intervalli di tempo, inserire l'ora di inizio e di fine. Per configurare il monitoraggio relativo all'intera giornata, selezionare come ora di inizio 00:00 e come ora di fine 24:00.

Per acquisire le impostazioni per tutti i giorni della settimana, cliccare sulla casella di controllo "Seleziona tutti". Per copiare le impostazioni per altri giorni della settimana, selezionare il giorno della settimana e cliccare su "Copia".

Selezionare alla voce "Tipo registrazione" la modalità di registrazione per l'intervallo di tempo desiderato. È possibile

scegliere tra i seguenti tipi di registrazione:

Normale: Registrazione continua

Rilev. movimento: Registrazione in base al movimento

Mov. | Allarme: Registrazione in base all'ingresso allarme o in base al movimento. La telecamera registra sia in caso di rilevamento del movimento che in base all'attivazione dell'ingresso allarme.

Mov. e Allarme: Registrazione in base all'ingresso allarme e in base al movimento. La telecamera registra solo se il movimento e l'ingresso allarme sono attivati contemporaneamente.

Altro allarme: Registrazione in base al sensore PIR

Assicurarsi che sia necessario configurare la maschera di rilevamento del movimento, l'ingresso allarme e il sensore PIR.

Per acquisire le modifiche cliccare su "OK, per annullare le modifiche cliccare su "Annulla".

12.3.7.2. Gestione memoria

Qui è possibile formattare la scheda micro SD impiegata e visualizzare le caratteristiche.

Percentuale dell'immagine

Indicare qui la percentuale richiesta per le istantanee.

Percentuale delle registrazioni

Indicare qui la percentuale richiesta per le registrazioni.

Formattare la scheda SD prima di utilizzarla per la prima volta.

13. Protocollo

I parametri della telecamera, quali "Allarme", "Anomalie", "Funzionamento" e "Informazioni" possono essere salvati nei file di log. Se necessario, è possibile esportare i file.

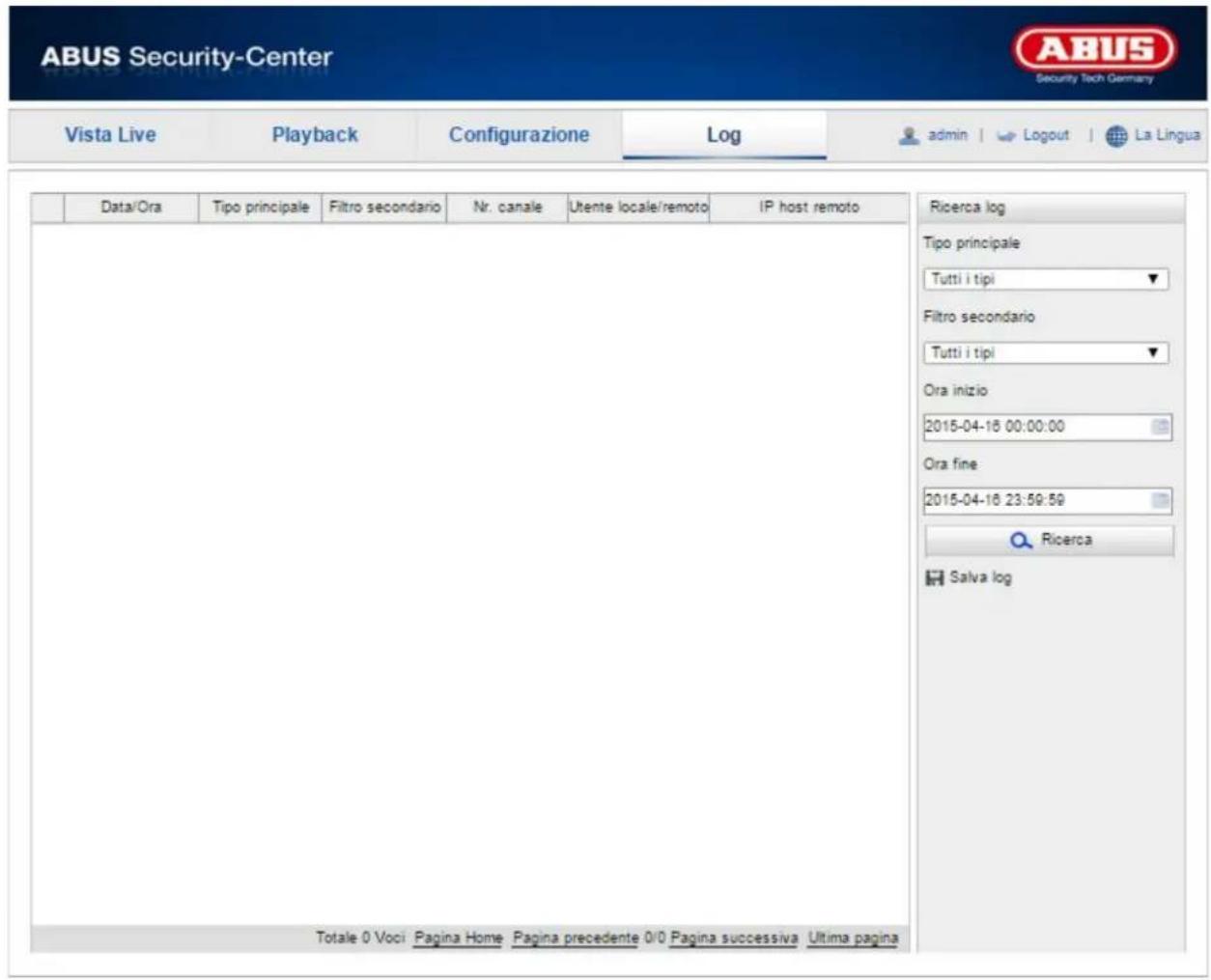

1. Nella barra del menu, fare clic su "Protocollo" per aprire la finestra di ricerca.
2. Stabilire i criteri di ricerca, inclusi "Tipo principale", "Sottotipo", "Ora inizio" e "Ora fine".
3. Per cercare i file di log, cliccare su "Ricerca". I file di log corrispondenti vengono mostrati nella finestra "Protocollo".
4. Fare clic su "Salva log" per esportare i file di log e salvarli sul proprio PC.

14. Manutenzione e pulizia

14.1. Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all'alloggiamento.

Se si presume che il funzionamento non sia più sicuro, il prodotto deve essere messo fuori servizio e assicurandosi non sia accidentalmente rimesso in funzione.

Si deve presumere che non sia più possibile un utilizzo sicuro quando

- l'apparecchio presenta danni evidenti,

• l'apparecchio non funziona più

Fare attenzione a quanto segue:

Il prodotto non richiede manutenzione da parte dell'utente. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utente; pertanto non aprirlo mai.

14.2. Pulizia

Pulire il prodotto con un panno asciutto e pulito. Per rimuovere lo sporco più ostinato, il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione che non penetrino liquidi all'interno dell'apparecchio.

Non utilizzare detergenti chimici, in quanto potrebbe danneggiarsi la superficie dell'alloggiamento e quella dello schermo (scolorimento).

15. Smaltimento

Attenzione: La direttiva europea 2002/96/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significa che, ai fini della tutela ambientale, l'apparecchio deve essere smaltito al termine della sua vita utile conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni riguardo alla raccolta (anche per i Paesi extracomunitari) rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.

1. Dati tecnici

Numero di modello	TVIP21560
Dimensioni (LxAxP)	60 x 60 x 157 mm
Ingresso allarme (NO/NC)	1
Segnalazione di allarme	E-Mail, segnale acustico, registrazione su scheda SD
Collegamenti	1x RJ45, 1x uscita audio, 1x DC, 1x ingresso allarme, 1x uscita allarme
Numero di stream in parallelo	2
Uscita audio	Jack da 3,5 mmCompressione audio: G.711 / G.726 / MP2L2 / G.722
Modalità di risoluzione	Main Stream: 1280 x 960, 704 x 576, 640 x 480Sub Stream: 704 x 576, 640 x 480, 352 x 288, 320 x 240
Rilevamento del movimento	Sì
Sensore di immagine	Sensore CMOS 1/4" a scansione progressiva
Pixel (effettivi)	1280 x 960
Sovrimpressione all'immagine	Data, nome della telecamera, zone private
Frame rate	25 fps
Distanza focale	4,0 mm @ F2.0
Tipo di telecamera	Giorno/Notte
Campo dinamico (WDR)	WDR digitale
Regolazione otturatore elettronico	1/3 - 1/100000 sec.
Compensazione del controluce	BLC, DWDR
Accesso simultaneo alla rete	Sì
Angolo di osservazione orizzontale	52,4°
Tipo di telecamera	Telecamera pan/tilt giorno/notte
Risoluzione @ frame rate max	1280 x 960 @ 25 fps
Temperatura max. di servizio	50°C
Umidità max dell'aria	95 %
Microfono	Sì
Temperatura min. di servizio	- 10°C
Illuminazione minima (colore)	0.1Lux @(F1.2, AGC on)
Illuminazione minima S/W	0 Lux
Larghezza di banda della rete video	32 kBit/s - 8 MBit/s
Collegamento di rete LAN	RJ-45 Ethernet 10/100 Base-T
Collegamento di rete WLAN	IEEE802.11b, 802.11g, 802.11n
Protocolli telecamera di rete	Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP
ONVIF	Profilo S
Portata PIR	10 m
Zone private	Sì (4)
Eliminazione dei rumori di fondo	DNR
Tipo di protezione IP	20
Angolo di rotazione/inclinazione	0° - 355° / -20° - 90°
Alimentazione di tensione	5 V DC (+/-10 %)
Supporto di memoria	Scheda micro SD (fino a 64 GB)
Lingua istruzioni	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Lingua OSD	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Consumo energetico	Max. 580 mA
Commutazione giorno/notte	Filtro di blocco IR orientabile elettromeccanicamente (ICR)
Browser supportati	Mozilla Firefox, Safari o Internet Explorer 6.x e versioni successive
Software supportato	ABUS VMS Express, IPCam App (iOS)
Crittografia	64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Compressione video	H.264, MJPEG
Bilanciamento del bianco	AWB
Certificazioni	CE, RoHS, REACH

17. Informazioni sulla licenza GPL

La informiamo che le telecamere di sorveglianza di rete TVIP21560 includono fra l'altro il software Open Source, che viene distribuito esclusivamente sotto la licenza GNU General Public License (GPL). Per garantire un utilizzo dei programmi conforme alla GPL, rimandiamo alle condizioni di licenza della GPL.

TVIP21560

Questo manuale è una pubblicazione del Consiglio di sicurezza ABUS-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Tutti i diritti riservati compresa la traduzione. Nessuna riproduzione, ad esempio Fotocopiatrice, microfilm, o in attrezzature per il trattamento elettronico di dati, senza il permesso scritto dell'editore. La riproduzione in qualsiasi forma.

Questo diritto di cambiare lo stato dell'arte della stampa.

Cambiamenti nella tecnologia e le attrezzature.

Kontakt
