HCB98744AH - Hotte BEKO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Beko
Modèle	HCB98744AH
Largeur	898 mm
Profondeur	490 mm
Hauteur	916 mm
Poids net	25 kg
Poids brut	34,4 kg
Tension d'alimentation	220-240 V, 50-60 Hz
Puissance d'aspiration	765 m³/h
Puissance du moteur	270 W
Éclairage	1 x 9 W (LED)
Fusible	10 A
Diamètre de sortie d'air	150 mm (réductible à 120 mm)
Distance minimale au-dessus de la plaque	650 mm
Nombre de vitesses	3 + intensive
Type de filtre à graisse	Métalliques lavables (lave-vaisselle)
Filtre à charbon	Pour version recyclage, remplacement tous les 24 mois
Couleur	Anthracite
Installation	Évacuation ou recyclage

FOIRE AUX QUESTIONS - HCB98744AH BEKO

Comment installer la hotte Beko HCB98744AH ?

Fixez d'abord les supports muraux à au moins 650 mm au-dessus de la plaque de cuisson. Accrochez le corps de la hotte, puis raccordez le conduit d'évacuation (diamètre 150 ou 120 mm) ou installez le filtre à charbon pour le mode recyclage. Branchez l'appareil via un interrupteur bipolaire avec une distance de contact d'au moins 3 mm.

Quelle est la distance minimale entre la plaque de cuisson et la hotte ?

La distance minimale de sécurité est de 650 mm. Si la plaque de cuisson recommande une distance supérieure, respectez celle-ci.

Comment nettoyer les filtres à graisse métalliques ?

Retirez les filtres en les poussant vers l'arrière et en tirant. Lavez-les à la main ou au lave-vaisselle. Laissez sécher avant de les remettre en place, avec la poignée visible.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon n'est pas lavable et doit être remplacé environ tous les 24 mois, ou plus fréquemment en cas d'utilisation intensive.

Comment utiliser le panneau de contrôle de la hotte ?

Appuyez sur le bouton A pour allumer/éteindre le moteur. Utilisez les boutons B (réduire) et G (augmenter) pour sélectionner les vitesses 1, 2, 3 ou intensive. Le bouton H allume ou éteint l'éclairage ; maintenez-le 2 secondes pour une intensité intermédiaire.

Que faire si l'éclairage LED ne fonctionne plus ?

L'ampoule LED est intégrée. Pour tout remplacement, contactez le service technique agréé. N'essayez pas de la changer vous-même.

Puis-je utiliser la hotte en mode recyclage sans conduit d'évacuation ?

Oui, installez la grille de sortie d'air et le tube plastique fournis, et assurez-vous que les filtres à charbon sont en place pour filtrer les odeurs avant de rejeter l'air dans la pièce.

Comment raccorder le conduit d'évacuation ?

Utilisez un tuyau rigide ou flexible de diamètre 150 mm (ou 120 mm avec la bride de réduction fournie). Raccordez-le à la sortie d'air supérieure ou arrière de la hotte, et fixez-le avec des collets de serrage (non fournis).

Quelles sont les précautions de sécurité importantes lors de l'utilisation ?

Ne laissez jamais de grandes flammes sous la hotte, surveillez les friteuses, et assurez-vous que la mise à la terre est correcte pour les modèles de Classe I. Les parties accessibles peuvent devenir chaudes en cours d'utilisation.

Quels sont les accessoires fournis avec la hotte ?

La hotte est livrée avec un tuyau PVC, une grille inclinable, une bride de réduction 150-120 mm, un couvercle métallique, des chevilles et vis de montage, et le manuel d'utilisation.

MODE D'EMPLOI HCB98744AH BEKO

Manuel d'utilisation

Okap

Napa

Manuel de l'utilisateur

Digestor

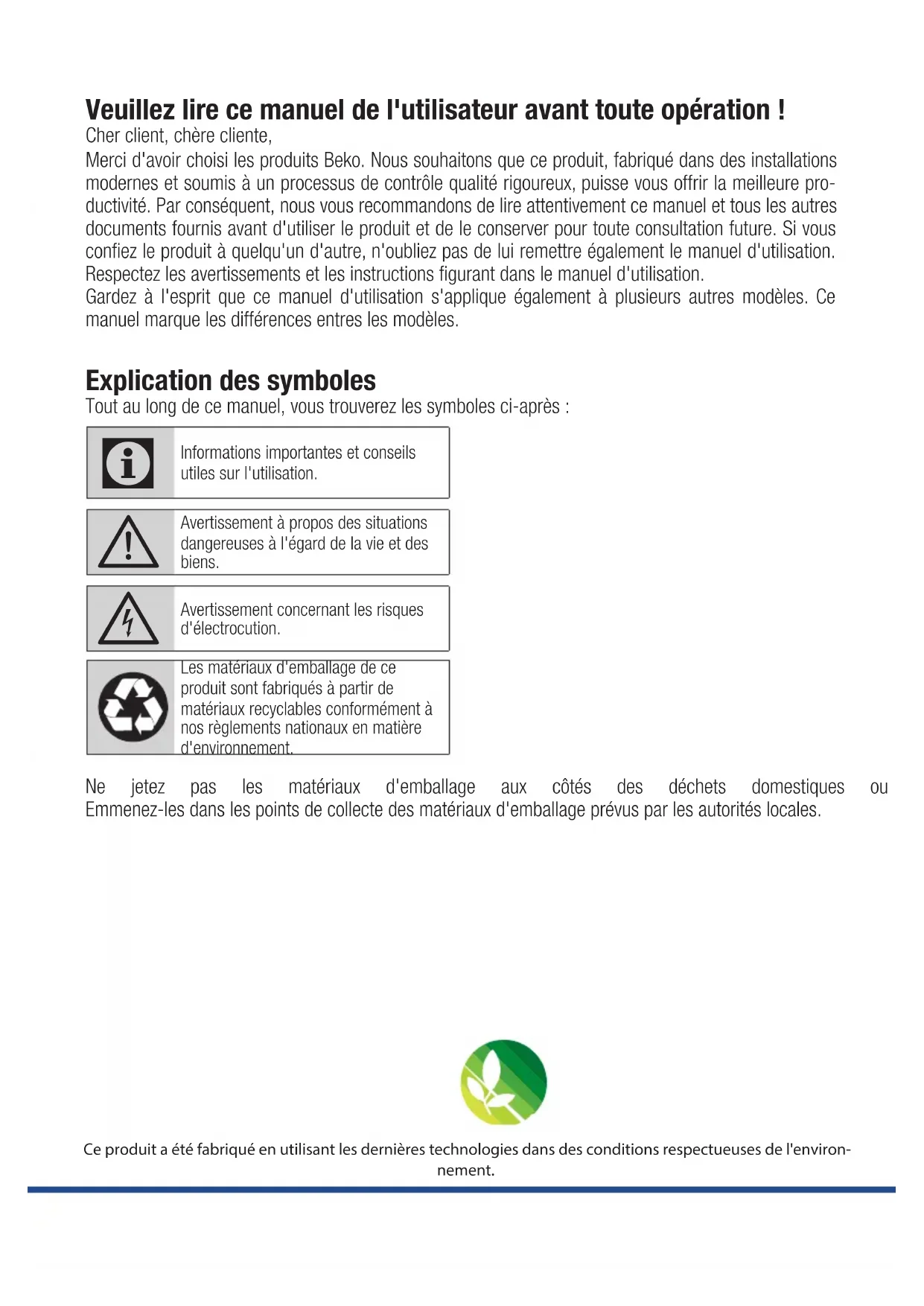

Veuillez lire ce manuel de l'utilisateur avant toute opération !

Merci d'avoir choisi les produits Beko. Nous souhaitons que ce produit, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, puisse vous offrir la meilleure productivité. Par conséquent, nous vous recommandons de lire attentivement ce manuel et tous les autres documents fournis avant d'utiliser le produit et de le conserver pour toute consultation future. Si vous confiez le produit à quelqu'un d'autre, n'oubliez pas de lui remettre également le manuel d'utilisation. Respectez les avertissements et les instructions figurant dans le manuel d'utilisation.

Gardez à l'esprit que ce manuel d'utilisation s'applique également à plusieurs autres modèles. Ce manuel marque les différences entre les modèles.

Explication des symboles

Tout au long de ce manuel, vous trouverez les symboles ci-après :

Informations importantes et conseils utiles sur l'utilisation.

Avertissement à propos des situations dangereuses à l'égard de la vie et des biens.

Avertissement concernant les risques d'électrocution.

Les matériaux d'emballage de ce produit sont fabriqués à partir de matériaux recyclables conformément à nos règlements nationaux en matière d'environnement.

Ne jetez pas les matériaux d'emballage aux côtés des déchets domestiques ou emmenez-les dans les points de collecte des matériaux d'emballage prévus par les autorités locales.

Ce produit a été fabriqué en utilisant les dernières technologies dans des conditions respectueuses de l'environnement.

1.1 Installation.....24 1.2 Utilisation.....25 1.3 Entretien.....25

2 Caractéristiques 26

2.1 Composants.....26 2.2 Dimensions.....26 2.3 Spécifications techniques.....26

3 Installation 27

3.1 Perforation du mur.....27 3.2 Assemblage du corps de la hotte.....27 3.3 Raccordement.....28 3.3.1 Sortie d'air dans la hotte avec conduit...28 3.3.2 Sortie d'air dans la hotte à recyclage....29 3.4 Branchement électrique.....29

4 Utilisation 30

4.1 Panneau de contrôle...30

5 Entretien 31

5.1 Filtres à graisse.....31 5.1.1 Nettoyage des filtres à graisse métalliques indépendants.....31 5.2 Filtre à charbon actif (version de recyclage).....31 5.2.1 Remplacement du filtre à charbon actif.....31 5.3 Dispositif d'éclairage.....31

Le présent manuel d'utilisation concerne plusieurs versions de cet appareil. Par conséquent, il est possible d'y trouver des descriptions de caractéristiques individuelles qui ne s'appliquent pas à votre appareil.

1.1 Installation

• Le fabricant ne sera pas tenu responsable des dommages résultant d'une installation incorrecte ou inappropriée.
• La distance de sécurité minimale entre le dessus de la cuisinière et la hotte aspirante est de 650 mm (certains modèles peuvent être installés plus bas, veuillez-vous référer aux paragraphes sur les dimensions et l'installation).
• Vérifiez la correspondance entre la tension secteur et celle indiquée sur la plaque signalétique à l'intérieur de la hotte.
• Pour les appareils de Classe I, vérifiez que l'alimentation électrique domestique garantit une mise à la terre adéquate.

Connectez le système d'aspiration au d'évacuation à l'aide d'un tuyau de 120 mm de diamètre minimum. La voie du conduit doit être la plus courte possible.

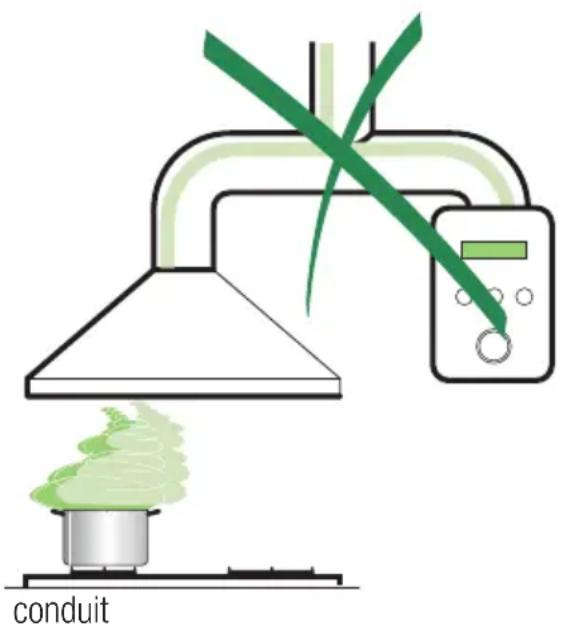

- Ne connectez pas la hotte aspirante aux canalisations d'évacuation des fumées de combustion (chaudières, foyers, etc...).

- Si le système d'aspiration est utilisé en binaison avec des appareils non électriques (appareils à gaz, par exemple), il est nécessaire d'assurer une aération suffisante afin d'empêcher le reflux des gaz d'évacuation. La cuisine doit disposer d'une ouverture communiquant directement avec l'air libre afin de garantir l'entrée de l'air pur. Lorsque la hotte est utilisée en combinaison avec des appareils alimentés avec une énergie autre que l'électricité, il convient de maintenir la pression négative de la pièce en deçà de 0,04 mbar, afin d'empêcher le retour des fumées dans la pièce par le biais de la hotte.

• Pour éviter tout risque, veuillez faire remplacer par le fabricant ou par le service technique tout cordon d'alimentation endommagé.
• Si les consignes d'installation de la plaque de cuisson recommandent une distance supérieure à celle indiquée ci-dessus, vous devez la prendre en compte. Vous devez respecter les règlements concernant l'évacuation de l'air.

conduit

en com-

la pièce

1.2 Utilisation

La hotte aspirante est conçue exclusivement pour un usage domestique afin d'éliminer les odeurs de la cuisine.

• Il est interdit d'utiliser la hotte à d'autres fins que celles prévues.

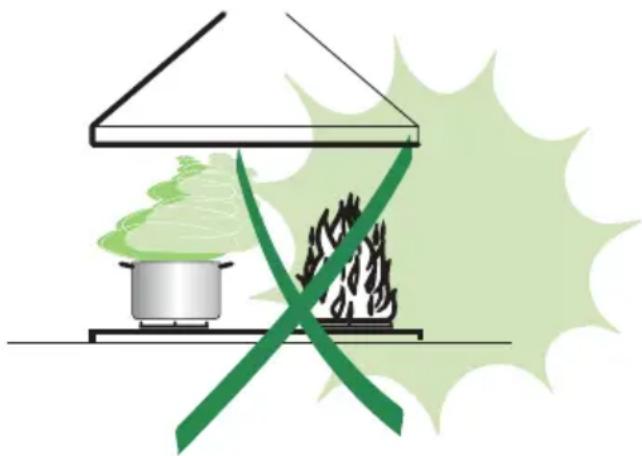

• Ne laissez jamais de grandes flammes sous la hotte pendant son fonctionnement.
• Ajustez l'intensité de la flamme pour la diriger uniquement sous le réceptacle, en vous assurant qu'elle ne touche pas les côtés.
• Les friteuses doivent être surveillées en permanence lors de leur utilisation : l'huile surchauffée peut produire des flammes.
• Évitez de produire des flammes sous la hotte, car cela présente un risque d'incendie.
• Ce produit n'a pas été prévu pour être utilisé par des personnes (notamment les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou n'ayant pas suffisamment d'expérience ou de connaissances, à moins qu'une personne chargée de leur sécurité ne les surveille ou ne leur apprenne à utiliser le produit.
• Les enfants doivent toujours être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson. »

1.3 Entretien

• Il faut éteindre ou débrancher l'appareil de l'alimentation secteur avant toute tâche d'entretien.
• Nettoyez et/ou remplacez les filtres après la période spécifiée (risque d'incendie)
• Nettoyez la hotte à l'aide d'un torchon humide et d'un détergent liquide neutre.

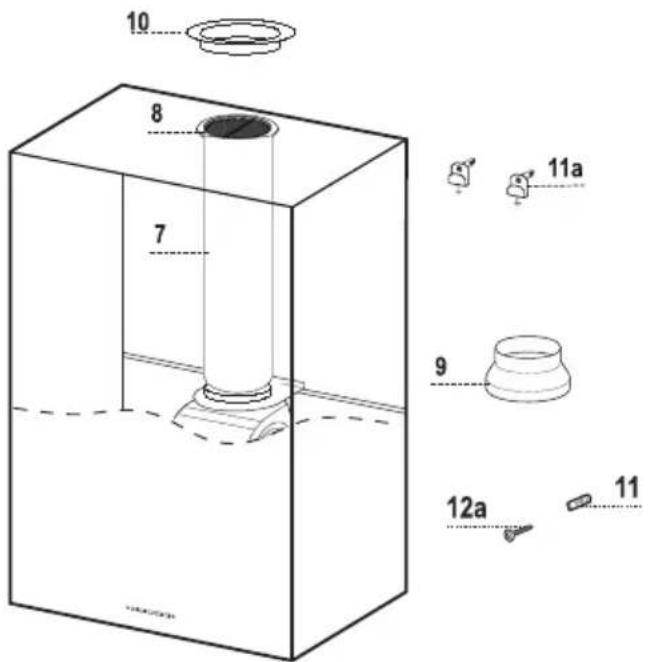

Réf. Qté Composants du produit

1 1 Corps entier de la hotte avec : éléments de commande, ampoule, dispositif d'aspiration, filtres, conduits inférieurs

7 1 Tuyau PVC (fixé)

8 1 Grille inclinable (fixée)

9 1 Bride de réduction de 150-120 mm de diamètre

10 1 Couvercle métallique

Réf. Qté Pièces de montage

11 1 Chevilles murales

11a 2 Chevilles SB 12/10

12a 1 Vis 4,2 x 44,4

Qté Documents

1 Manuel d'utilisation

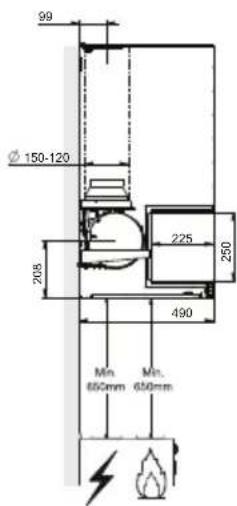

2.2 Dimensions

916

640 60 44.9 745.5 305

99 Ø 150-120 205 225 250 490 Min. 650mm Min. 650mm

10 8 7 11a 9 12a 11

2.3 Spécifications techniques

Largeur 898 mm
Profondeur 490 mm
Hauteur 916 mm
Tension d'alimentation	220 - 240 V, 50-60 Hz
Éléments de commande	3 positions
Puissance d'aspiration	765 m^3/h
Puissance du moteur	270 W
Puissance de l'ampoule	1 X 9 W
Fusible 10 A
Diamètre du tuyau de la sortie d'air	150 mm
Poids net	25 kg
Poids brut 34,4 kg
Couleur Anthracite

Les inscriptions sur le produit ou les valeurs indiquées sur la documentation fournie avec le produit sont des valeurs obtenues dans des conditions de laboratoire conformément aux normes en vigueur. Ces valeurs peuvent varier selon l'utilisation du produit et les conditions environnantes.

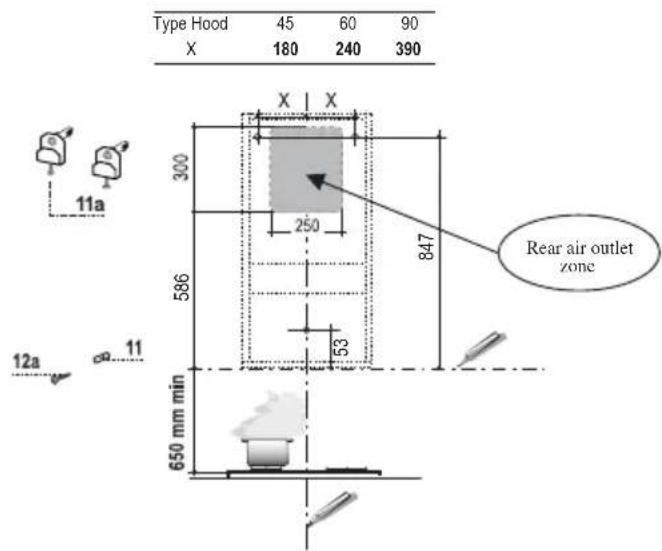

3.1 Perforation du mur

Type Hood 45 60 90 X 180 240 390 X | X 300 250 847 586 153 12a 11 650 mm min Rear air outlet zone

Si vous désirez utiliser la hotte aspirante avec la sortie d'air à l'arrière de la hotte, suivez les indications fournies par le dessin ci-dessous pour bien perforer l'ouverture de la sortie d'air.

Lors de l'installation de la hotte à recyclage, sachez que l'espace restant entre la hotte et la limite supérieure (le plafond ou l'étagère) doit être d'au moins 8 à 10 cm.

Sur le mur, tracez :

• une ligne verticale allant du centre de l'endroit où vous désirez fixer la hotte jusqu'au plafond ou la limite supérieure;
• une ligne horizontale de : 650 mm minimum au-dessus de la table de cuisson;
• Comme indiqué, marquez un point de référence à 847 mm au-dessus de la ligne de référence horizontale, et à X mm (X= chiffre correspondant dans le tableau) à droite de la ligne de référence verticale.
• Répétez cette opération du côté opposé, en vérifiant le nivellement.
• Percez les points marqués à l'aide d'un foret de 12 mm de diamètre.
• Insérez les chevilles avec les vis et les appliques 11a dans les trous, ensuite, resserrez-les.
• Comme indiqué, marquez un point de référence à 53 mm au-dessus de la ligne de référence horizontale, au centre de la ligne de référence verticale.
• Percez les points marqués à l'aide d'un foret de 8 mm de diamètre
• Insérez la cheville 11 dans le trou.

3.2 Assemblage du corps de la hotte

• Enlevez les filtres à graisse métalliques en tournant les poignées fournies.
• Ajustez les deux vis Vr, sur les appliques 11a, au minimum.
• Accrochez la voûte de la hotte sur les deux appliques 11a.
• À partir de l'intérieur de la voûte de la hotte, ajustez les vis Vr pour définir le niveau de la voûte.
• Resserrez la vis de sécurité 12a.

11a 11 12a Vr 12a

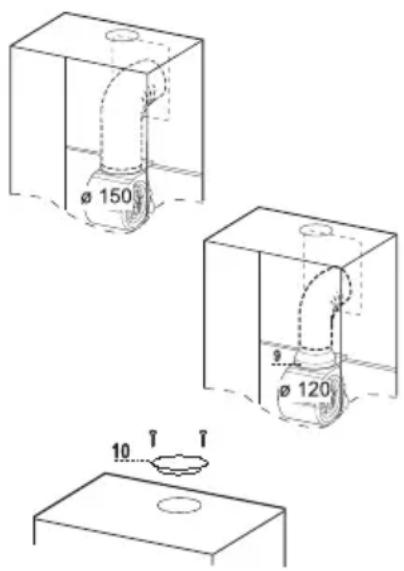

3.3.1 Sortie d'air dans la hotte avec conduit

Lors de l'installation de la hotte avec conduit, selon le choix de l'installateur, un tuyau rigide ou flexible avec 150 ou 120 mm de diamètre est utilisé pour raccorder la hotte au tuyau de sortie d'air. Ce tuyau peut être raccordé dans la partie supérieure ou sur le côté arrière de la hotte.

Avant le raccordement de la hotte au conduit de sortie d'air, enlevez la grille latérale de sortie d'air 8 et le tube plastique 7. La bride d'adaptation 9 doit être enlevée seulement dans les cas où le diamètre de raccordement est de 150.

Ø 150 Ø 120 10 T T

3.3.1.1 Sortie d'air arrière

• Pour percer le trou pour la sortie d'air dans le mur, procédez selon le schéma de la section relative à la perforation du mur.
• Utilisez une paire de pinces pour percer le trou de la sortie d'air arrière dans le mur.
• Si le raccordement est effectué à tuyau de 120 mm de diamètre, insérez la bride de réduction 9 dans la sortie du corps de la hotte.
• Fixez le tuyau avec le nombre adéquat de collets de serrage. Ce matériel n'est pas fourni avec la hotte.
• Enlevez le filtre à charbon, s'il existe.
• Fixez le couvercle en métal 10 dans le trou de sortie d'air supérieur de la hotte au moyen des vis fournies.

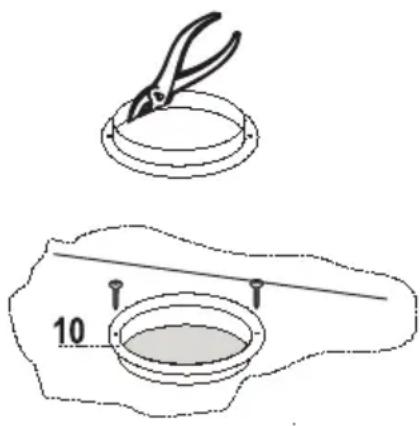

3.3.1.2 Sortie d'air supérieure

• Si le raccordement est effectué à l'aide tuyau de 120 mm de diamètre, insérez la bride de réduction 9 dans la sortie du corps de la hotte.
• Utilisez une paire de pinces lors du retrait de la partie centrale du couvercle métallique 10. Fixez le couvercle sur le trou de la sortie d'air de la hotte à l'aide des vis fournies.
• Fixez le tuyau avec le nombre adéquat de collets de serrage. Ce matériel n'est pas fourni avec la hotte.
• Enlevez le filtre à charbon, s'il existe.

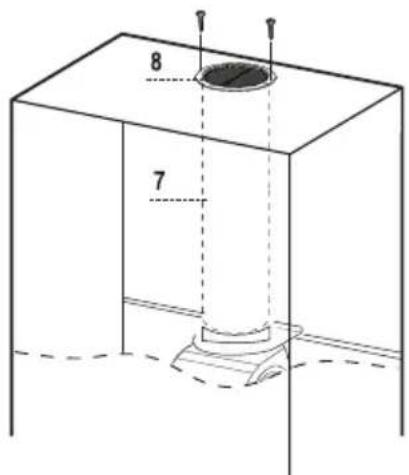

3.3.2 Sortie d'air dans la hotte à recyclage

- Dans les cas où les composants pour la fonction de recyclage ont été enlevés plus tôt, ils doivent être remis en place.

- Mettez le tube plastique dans la bride 7.

- Placez la grille de sortie d'air 8 sur la sortie d'air. Assurez-vous que la position de la grille est correcte.

- Assurez-vous que les filtres à charbon ont été placés à l'intérieur de la hotte.

8 7

3.4 Branchement électrique

- Branchez la hotte sur le secteur par un interrupteur bipolaire avec une distance de contact d'au moins 3 mm.

- Enlevez les filtres à graisse (voir le paragraphe Entretien) en vous assurant que le connecteur du câble d'alimentation est correctement inséré dans la prise placée sur le côté du ventilateur.

4.1 Panneau de contrôle

Bouton	Fonction Voyant
A Pour allumer /éteindre le moteur Voyants éteints
B Réduit	la vitesse(Intensive-3-2-1)	Les voyants C-D-E-F s'allument selon la vitesse sélectionnée.
C S'allume lorsque la vitesse 1 est sélectionnée
D S'allume lorsque la vitesse 2 est sélectionnée
E S'allume lorsque la vitesse 3 est sélectionnée
F S'allume lorsque la vitesse intensive est sélectionnée
G Augmente la vitesse.(1-2-3-Intensive)		Les voyants C-D-E-F s'allument selon la vitesse sélectionnée.
H Allume / éteint les ampoules à une intensité maximum.Appuyez et maintenez le bouton pendant 2 secondes pour allumer les ampoules à une intensité intermédiaire		Le voyant H s'allume

5.1.1 Nettoyage des filtres à graisse métalliques indépendants

• Les filtres doivent être nettoyés après chaque utilisation, ou à une fréquence plus régulière en cas d'utilisation significative. De plus, ils peuvent être lavés au lave-vaisselle.
• Enlevez les filtres un à la fois, en les poussant vers l'arrière du groupe et en tirant au moment.
• Lavez les filtres, en prenant soin de ne pas les plier. Laissez-les sécher avant de les monter à nouveau.
• Lors du remontage des filtres, assurez-vous que la poignée est visible de l'extérieur.

5.2 Filtre à charbon actif (version de recyclage)

Ces filtres ne sont pas lavables et ne peuvent pas être réutilisés; ils peuvent être remplacés après environ 24 mois de fonctionnement ou à une fréquence plus régulière en cas d'utilisation significative.

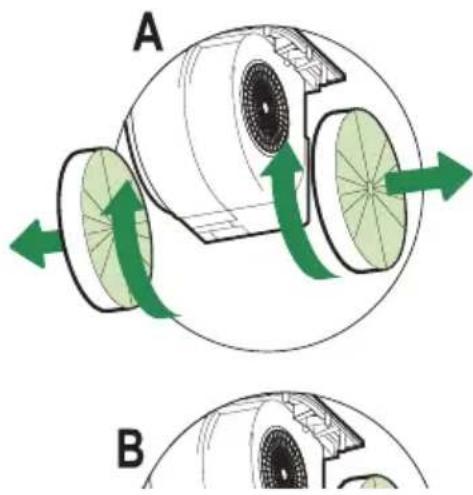

5.2.1 Remplacement du filtre à charbon actif

• Même Enlevez les filtres à graisse métalliques. - Enlevez le filtre à charbon actif crasseux comme indiqué (A). - Placez les nouveaux filtres (B). - Remplacez les filtres à graisse métalliques.

5.3 Dispositif d'éclairage

Avertissement : Cet appareil est fourni avec une ampoule à LED blanche classée dans la catégorie 1M selon EN 60825-1 : normes 1994 + A1:2002 + A2:2001; puissance maximale optique émise à 439 nm : 7 μW. Ne regardez pas directement la lumière à travers les appareils optiques (jumelles, loupes...)

- Pour un remplacement, contactez l'assistance technique.
