Tipo di prodotto	Cappa da cucina
Marca	Beko
Modello	HCB98744AH
Larghezza	898 mm
Profondità	490 mm
Altezza	916 mm
Peso netto	25 kg
Peso lordo	34,4 kg
Tensione di alimentazione	220-240 V, 50-60 Hz
Potenza aspirante	765 m³/h
Potenza del motore	270 W
Illuminazione	1 x 9 W (LED)
Fusibile	10 A
Diametro di uscita aria	150 mm (riducibile a 120 mm)
Distanza minima sopra il piano cottura	650 mm
Numero di velocità	3 + intensiva
Tipo di filtro antigrasso	Metallici lavabili (lavastoviglie)
Filtro al carbone	Per versione ricircolo, sostituzione ogni 24 mesi
Colore	Antracite
Installazione	Estrazione o ricircolo

Domande frequenti - HCB98744AH BEKO

Come installare la cappa Beko HCB98744AH?

Fissare prima i supporti murali ad almeno 650 mm sopra il piano cottura. Agganciare il corpo della cappa, quindi collegare il condotto di scarico (diametro 150 o 120 mm) o installare il filtro al carbone per la modalità ricircolo. Collegare l'apparecchio tramite un interruttore bipolare con distanza di contatto di almeno 3 mm.

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza minima di sicurezza è di 650 mm. Se il piano cottura raccomanda una distanza superiore, rispettarla.

Come pulire i filtri antigrasso metallici?

Rimuovere i filtri spingendoli all'indietro e tirandoli. Lavarli a mano o in lavastoviglie. Lasciar asciugare prima di rimetterli in posizione, con l'impugnatura visibile.

Quando sostituire il filtro al carbone attivo?

Il filtro al carbone non è lavabile e deve essere sostituito circa ogni 24 mesi, o più frequentemente in caso di uso intensivo.

Come utilizzare il pannello di controllo della cappa?

Premere il pulsante A per accendere/spegnere il motore. Utilizzare i pulsanti B (ridurre) e G (aumentare) per selezionare le velocità 1, 2, 3 o intensiva. Il pulsante H accende o spegne l'illuminazione; tenerlo premuto 2 secondi per un'intensità intermedia.

Cosa fare se l'illuminazione LED non funziona più?

La lampada LED è integrata. Per qualsiasi sostituzione, contattare il servizio tecnico autorizzato. Non provare a cambiarla da soli.

Posso utilizzare la cappa in modalità ricircolo senza condotto di scarico?

Sì, installare la griglia di uscita aria e il tubo di plastica forniti, e assicurarsi che i filtri al carbone siano in posizione per filtrare gli odori prima di immettere l'aria nella stanza.

Come collegare il condotto di scarico?

Utilizzare un tubo rigido o flessibile di diametro 150 mm (o 120 mm con la flangia di riduzione fornita). Collegarlo all'uscita aria superiore o posteriore della cappa e fissarlo con fascette stringitubo (non fornite).

Quali sono le precauzioni di sicurezza importanti durante l'uso?

Non lasciare mai fiamme alte sotto la cappa, sorvegliare le friggitrici e assicurarsi che la messa a terra sia corretta per i modelli di Classe I. Le parti accessibili possono diventare calde durante l'uso.

Quali sono gli accessori forniti con la cappa?

La cappa viene fornita con un tubo in PVC, una griglia reclinabile, una flangia di riduzione 150-120 mm, un coperchio metallico, tasselli e viti di montaggio e il manuale di istruzioni.

MANUALE UTENTE HCB98744AH BEKO

Leggere per prima cosa questo manuale utente!

Gentile Cliente,

Grazie per aver scelto un prodotto Beko. Speriamo che Lei riesca ad ottenere i risultati migliori da questo prodotto, realizzato con tecnologia di alta qualità e all'avanguardia. Pertanto, legga questo intero manuale utente e tutti gli altri documenti allegati con attenzione prima di utilizzare il prodotto e lo conservi come riferimento per usi futuri. Se passa il prodotto ad altre persone, dia loro anche questo manuale utente.

Segua tutte le avvertenze e le informazioni del manuale utente.

Ricordi che questo manuale utente può anche essere applicato molti altri modelli. Le differenze tra i modelli saranno identificate nel manuale.

Spiegazione dei simboli

Per tutto questo manuale utente si utilizzano i seguenti simboli:

Informazioni importanti o suggerimenti utili sull'utilizzo.

Avvertenze per situazioni pericolose per vita e proprietà.

Avvertenza per shock elettrico.

I materiali di imballaggio del prodotto sono realizzati con materiali riciclabili secondo le normative nazionali sull'ambiente.

Non smaltisca i materiali di imballaggio con i rifiuti domestici o altri rifiuti. Li porti ai punti di raccolta per materiali di imballaggio previsti dalle autorità locali.

1 Consigli e suggerimenti 84

1.1 Installazione .....84
1.2 Uso 85
1.3 Manutenzione .....85

2 Caratteristiche 86

2.1 Componenti .....86
2.2 Dimensioni....86
2.3 Specifiche tecniche .....86

3 Installazione 87

3.1 Eseguire il foro al muro....87
3.2 Montaggio del corpo della cappa. . . . . . . . . 87
3.3 Collegamento....88
3.3.1 Uscita d'aria in una versione della cappa a condotta .....88
3.3.2 Uscita dell'aria nella versione di cappa filtrante .....89
3.4 Collegamento elettrico .....89

4 Uso 90

4.1 Pannello di controllo .....90

5 Manutenzione 91

5.1 Filtri del grasso....91
5.1.1 Pulizia dei filtri del grasso metallici autoportanti....91
5.2 Filtro al carbone attivo (versione filtrante). . .91
5.2.1 Sostituzione del filtro al carbone attivo . . .91
5.3 Unità di illuminazione .....91

Le istruzioni per l'uso sono valide per diverse versioni di questo apparecchio. Di conseguenza le descrizioni delle singole caratteristiche potrebbero non corrispondere al proprio apparecchio.

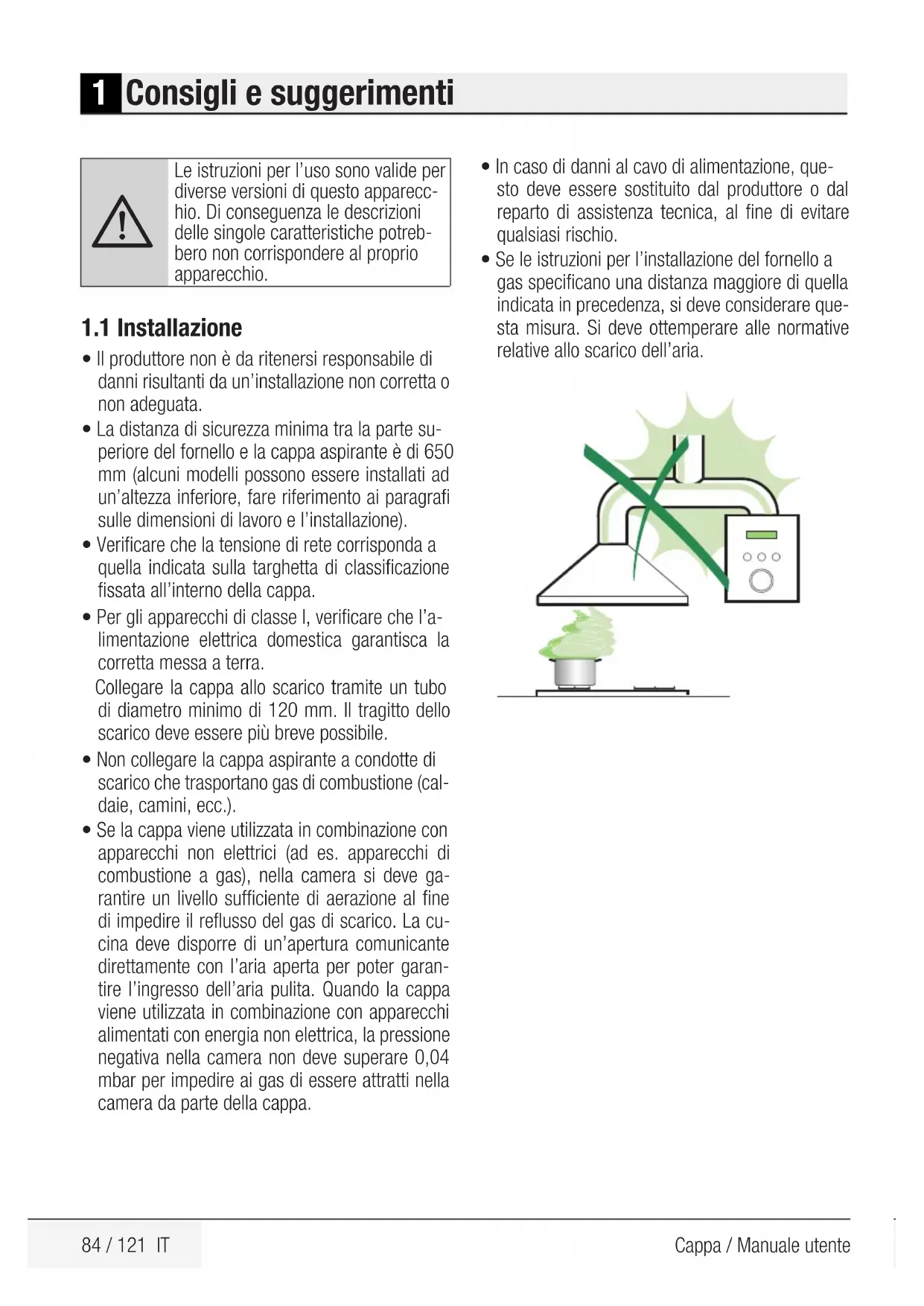

1.1 Installazione

• Il produttore non è da ritenersi responsabile di danni risultanti da un'installazione non corretta o non adeguata.
• La distanza di sicurezza minima tra la parte superiore del fornello e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi sulle dimensioni di lavoro e l'installazione).
• Verificare che la tensione di rete corrisponda a quella indicata sulla targhetta di classificazione fissata all'interno della cappa.
• Per gli apparecchi di classe I, verificare che l'alimentazione elettrica domestica garantisca la corretta messa a terra.
  Collegare la cappa allo scarico tramite un tubo di diametro minimo di 120 mm. Il tragitto dello scarico deve essere più breve possibile.

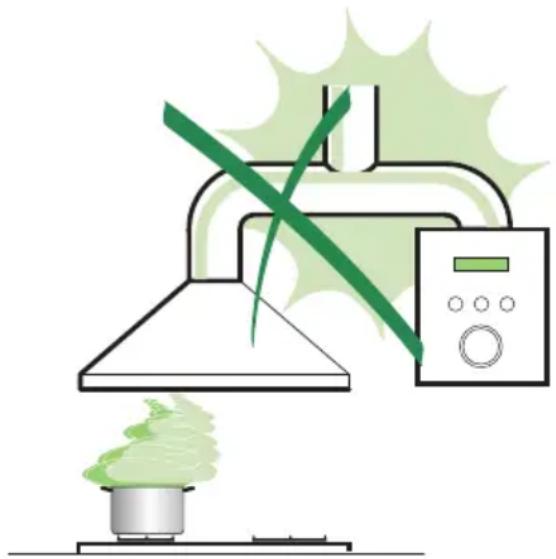

• Non collegare la cappa aspirante a condotte di scarico che trasportano gas di combustione (caldaie, camini, ecc.).

• Se la cappa viene utilizzata in combinazione con apparecchi non elettrici (ad es. apparecchi di combustione a gas), nella camera si deve garantire un livello sufficiente di aerazione al fine di impedire il reflusso del gas di scarico. La cucina deve disporre di un'apertura comunicante direttamente con l'aria aperta per poter garantire l'ingresso dell'aria pulita. Quando la cappa viene utilizzata in combinazione con apparecchi alimentati con energia non elettrica, la pressione negativa nella camera non deve superare 0,04 mbar per impedire ai gas di essere attratti nella camera da parte della cappa.

• In caso di danni al cavo di alimentazione, questo deve essere sostituito dal produttore o dal reparto di assistenza tecnica, al fine di evitare qualsiasi rischio.

• Se le istruzioni per l'installazione del fornello a gas specificano una distanza maggiore di quella indicata in precedenza, si deve considerare questa misura. Si deve ottemperare alle normative relative allo scarico dell'aria.

1 Consigli e suggerimenti

1.2 Uso

La cappa aspirante è stata progettata mente per l'uso domestico al fine di eliminare gli odori della cucina.

• Non utilizzare mai la cappa per fini quelli per cui è progettata.

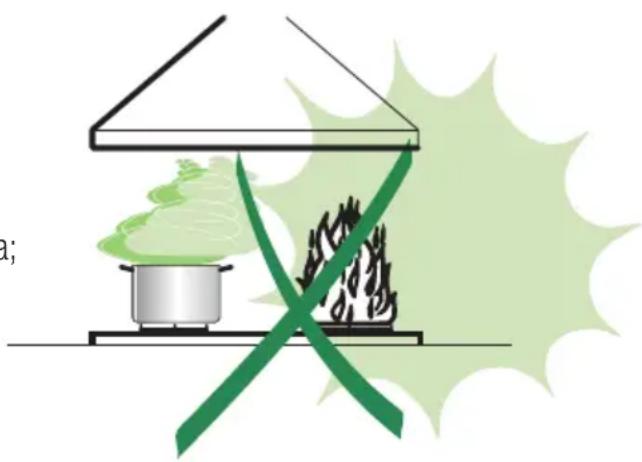

• Non lasciare mai la fiamma nuda alta sotto cappa quando questa è in funzione.
• Regolare l'intensità della fiamma e dirigerla solo sul fondo della pentola, accertandosi che non copra i lati.
• Le friggitrici devono essere monitorate costantemente durante l'uso: l'olio surriscaldato può innescare fiamme.
• Non saltare i cibi sotto la portata della cappa; pericolo d'incendio
• Questo apparecchio è pensato per l'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancata esperienza o conoscenze solo sotto supervisione o con istruzioni riguardanti l'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.
• I bambini devono essere controllati per verificare che non giochino con l'apparecchio.
• “ATTENZIONE: le parti accessibili potrebbero diventare molto calde se utilizzate con apparecchiature di cottura.”.

1.3 Manutenzione

esplugivare o staccare la spina dell'apparec dall'alimentazione di rete prima di eseguire qualsiasi lavoro di manutenzione.
- diversi da Purire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo d'incendio).
a Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Rif. Q.tà Componenti del prodotto

1 1 Corpo della cappa completo di: comandi, luce, unità di aspirazione, filtri, condotta inferiore

7 1 Tubo in PVC (montato)

8 1 Griglia inclinabile (montata)

9 1 Flangia di riduzione ø 150-120 mm

10 1 Copertura metallica

Rif. Q.tà Componenti gruppo

11 1 Prese

11a 2 Tappi SB 12/10

1 Manuale d'istruzioni

2.2 Dimensioni

2.3 Specifiche tecniche

Larghezza 898 mm
Profondità 490 mm
Altezza 916 mm
Tensione di alimentazione	220 - 240 V, 50-60 Hz
Comando 3 posizioni
Potenza di aspirazione	765 m ^3 /h
Potenza motore	270 W
Potenza lampadina 1X9	W
Fusibile 10 A
Diametro tubo uscita aria	150 mm
Peso netto	25 kg
Peso lordo 34,4 kg
Colore	Antracite

I contrassegni sul prodotto o i valori dichiarati in altri documenti in dotazione con il prodotto sono valori ottenuti in condizioni di laboratorio secondo gli standard pertinenti. Questi valori possono variare secondo l'utilizzo del prodotto e le condizioni ambientali.

3 Installazione

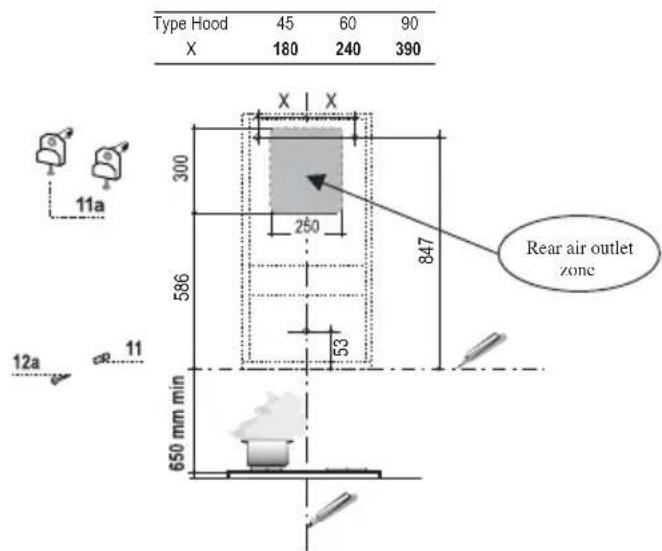

3.1 Eseguire il foro al muro

Type Hood 45 60 90 X 180 240 390 X X 300 250 847 586 53 12a 11 650 mm min Rear air outlet zone

Se si desidera utilizzare la cappa in versione aspirante con l'uscita dell'aria sulla parte posteriore della cappa, accertarsi di seguire le indicazioni fornite sotto nel disegno per una corretta perforazione dell'apertura di uscita dell'aria.

In caso di installazione della cappa in versione filtrante si deve tenere in considerazione che lo spazio restante tra la cappa e il limite superiore (soffitto o se stessi) è di almeno 8-10 cm.

Sulla parete, tracciare:

- una linea verticale fino al soffitto o il limite superiore, al centro dell'area in cui si intende installare la cappa;

- una linea orizzontale a: 650 mm min. al di sopra del piano cottura;

- Come mostrato, segnare un punto di riferimento a 847 mm al di sopra della linea di riferimento orizzontale e a X mm (X= vedere tabella nella figura) a destra della linea di riferimento verticale.

- Ripetere questa operazione sul lato opposto, verificare il livellamento.

- Perforare i punti segnati utilizzando una con ø 12 mm

• Inserire i tappi con le viti e le staffe 11a nei fori, quindi serrarli.
• Come mostrato, segnare un punto di riferimento a 53 mm al di sopra della linea di riferimento orizzontale al centro della linea di riferimento verticale.
• Perforare i punti segnati utilizzato una punta con ø 8 mm.
• Inserire il tappo 11 nel foro.

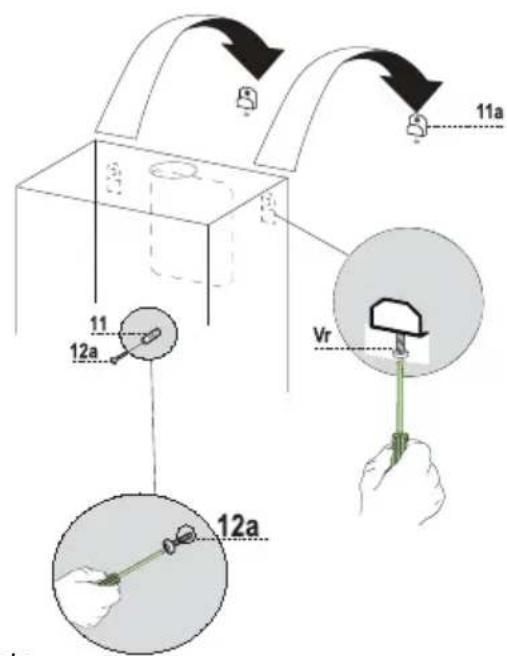

3.2 Montaggio del corpo della cappa

• Rimuovere i filtri del grasso metallici ruotando le maniglie fornite.
• Regolare le due viti Vr, sulle staffe 11a, ad un minimo.
• Agganciare la copertura della cappa alle staffe 11a.
• Dall'interno della copertura della cappa, regolare le viti Vr per impostare il livello della copertura cappa.
  • Stringere la vite di sicurezza 12a.

11a 11 12a Vr 12a

punta

3 Installazione

3.3 Collegamento

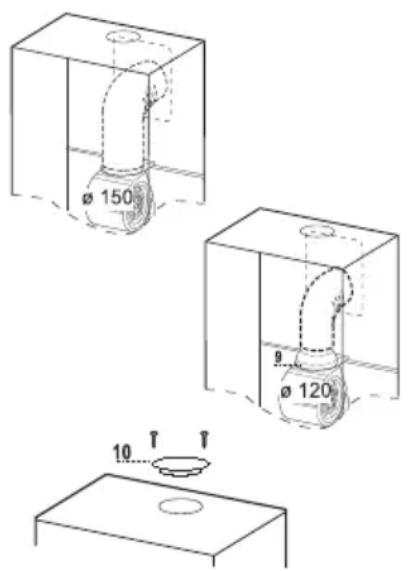

3.3.1 Uscita dell'aria nella versione di cappa a condotta

In caso di installazione della cappa in versione a condotta, in base alla scelta dell'installatore, si utilizza un tubo rigido o flessibile con un ø 150 o 120 mm per collegare la cappa alla condotta di uscita dell'aria. Il collegamento del tubo può essere eseguito sulla parte superiore o sulla parte posteriore della cappa.

Prima di collegare la cappa alla condotta dell'uscita di aria, rimuovere la griglia di uscita dell'aria 8 e il tubo di plastica 7. La flangia adattatrice 9 deve essere rimossa solo in caso di diametro di collegamento pari a 150.

ø 150 9 ø 120 10

3.3.1.1 Uscita dell'aria posteriore

• In caso di perforazione del foro dell'uscita dell'aria nella parete, procedere come da schema nella parte relativa alla perforazione della parete.
• Utilizzare una coppia di pinze quando si rompe il foro dell'uscita dell'aria posteriore nella parete.

• In caso di collegamento eseguito utilizzando un tubo di ø 120 mm inserire una flangia riduttrice 9 sull'uscita del corpo della cappa.

• Fissare il tubo con un quantità adeguata di morsetti per tubi. Questo materiale non è fornito con la cappa.

• Rimuovere il filtro al carbone, se presente.

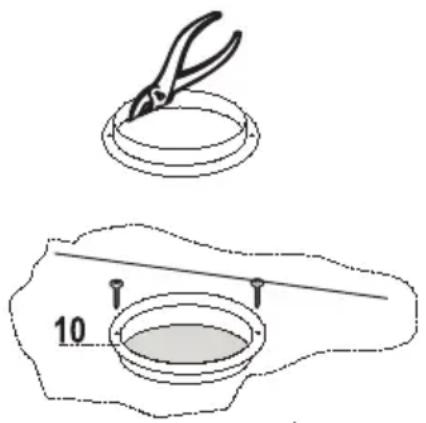

• Fissare la copertura metallica 10 al foro dell'uscita dell'aria superiore della cappa, utilizzando le viti fornite.

3.3.1.2 Uscita dell'aria superiore

• In caso di collegamento eseguito utilizzando un tubo di ø 120 mm inserire una flangia riduttrice 9 sull'uscita del corpo della cappa.
• Utilizzare una paio di pinze per rimuovere la parte centrale della copertura metallica 10. Fissare la copertura al foro dell'uscita dell'aria della cappa, utilizzando le viti fornite.

- Fissare il tubo con una quantità adegu morsetti per tubi. Questo materiale non è fornito con la cappa.

- Rimuovere il filtro al carbone, se presente.

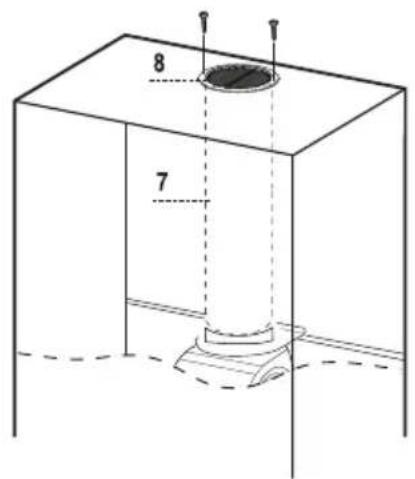

3.3.2 Uscita dell'aria nella versione di cappa filtrante

• Nell caso in cui i componenti necessari modalità filtrante siano stati rimossi in precedenza, essi devono essere riposizionati.
  • Collocare il tubo di plastica sulla flangia 7.
• Posizionare la griglia di uscita dell'aria 8 scita dell'aria. Accertarsi che la posizione della griglia sia corretta.
• Accertarsi che il filtri all carbone siano stati posizionati all'interno della cappa.

8 7

3.4 Collegamento elettrico

• Collegare la cappa ala rete elettrica tramite un interruttore a due poli con una distanza di contatto di almeno 3 mm.
•Rimuovereì i filtriè delà grasso (vedereì paragra Manutenzione) accertandosi che il connettore del cavo di alimentazione sia inserito correttamente nella presa collocata sul lato della ventola.

4.1 Pannello di controllo

Pulsante	Funzione Led
A Accensione/spegnimento del motore		LED spenti
B Riduce la velocità (intensa-3-2-1)		I LED C-D-E-F si accendono a seconda della velocità impostata
C La luce si accende quando la velocità 1 è attiva
D La luce si accende quando la velocità 2 è attiva
E La luce si accende quando la velocità 3 è attiva
F La luce si accende quando la velocità Intensa è attiva
G Aumenta la velocità. (1-2-3-Intensa)		I LED C-D-E-F si accendono a seconda della velocità impostata
H Accende/spegne le luci alla massima intensità Tenere premuto il pulsante per 2 secondi per accendere le luci a intensità media		II LED H si accende

5 Manutenzione

5.1 Filtri del grasso

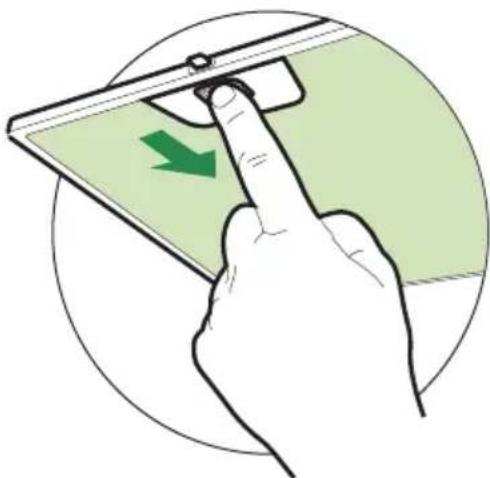

5.1.1 Pulizia dei filtri del grasso metallici autoportanti

• I filtri devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di uso particolarmente intenso; possono essere in lavastoviglie.
• Rimuovere i filtri contemporaneamente premen-doli indietro verso la parte posteriore del gruppo e spingendo contemporaneamente verso il bas-so.
• Lavare i filtri prestando attenzione a non curvarli. Lasciarli asciugare prima di rimontarli.
• Durante il montaggio dei filtri, accertarsi che la maniglia sia ben visibile all'esterno.

5.2 Filtro al carbone attivo (versione a ricircolo)

Questi filtri non possono essere lavati o rigenerati e devono essere sostituiti ogni 4 mesi circa di funzionamento o più frequentemente in caso di uso intenso.

lavati

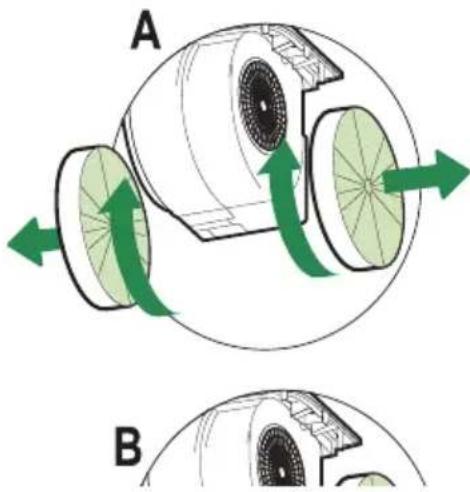

5.2.1 Sostituzione del filtro al carbone attivo

• Rimuovere i filtri del grasso metallici
• Rimuovere il filtro al carbone attivo saturo, come mostrato (A).
• Inserire i nuovi filtri (B).
• Sostituire i filtri del grasso metallici.

5.3 Unità di illuminazione

Avvertenza: Questo elettrodomestico è dotato di una lampadina classificata 1M secondo le norme EN 60825-1: 1994 + A1:2002 + A2:2001; potenza ottica massima di @439nm: 7μW. Non guardare diretta-mente la luce tramite dispositivi ottici (binocoli, lenti d'ingrandimento...).

- Per la sostituzione contattare il supporto tecnico. ("Per acquistare, contattare il supporto tecnico")
