HCB98744AH - Afzuigkap BEKO - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Beko
Model	HCB98744AH
Breedte	898 mm
Diepte	490 mm
Hoogte	916 mm
Nettogewicht	25 kg
Brutogewicht	34,4 kg
Voedingsspanning	220-240 V, 50-60 Hz
Afzuigcapaciteit	765 m³/h
Motorvermogen	270 W
Verlichting	1 x 9 W (LED)
Zekering	10 A
Luchtafvoerdiameter	150 mm (reduceerbaar tot 120 mm)
Minimale afstand tot kookplaat	650 mm
Aantal snelheden	3 + intensief
Type vetfilter	Wasbare metalen (vaatwasserbestendig)
Koolstoffilter	Voor recirculatieversie, elke 24 maanden vervangen
Kleur	Antraciet
Installatie	Afvoer of recirculatie

Veelgestelde vragen - HCB98744AH BEKO

Hoe installeer ik de Beko HCB98744AH afzuigkap?

Bevestig eerst de muursteunen ten minste 650 mm boven de kookplaat. Hang het lichaam van de afzuigkap, sluit vervolgens de afvoerleiding aan (diameter 150 of 120 mm) of installeer het koolstoffilter voor de recirculatiemodus. Sluit het apparaat aan via een tweepolige schakelaar met een contactafstand van ten minste 3 mm.

Wat is de minimale afstand tussen de kookplaat en de afzuigkap?

De minimale veiligheidsafstand is 650 mm. Als de kookplaat een grotere afstand aanbeveelt, houd u daaraan.

Hoe maak ik de metalen vetfilters schoon?

Verwijder de filters door ze naar achteren te duwen en te trekken. Was ze met de hand of in de vaatwasser. Laat ze drogen voordat u ze terugplaatst, met het handvat zichtbaar.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het koolstoffilter is niet wasbaar en moet ongeveer elke 24 maanden worden vervangen, of vaker bij intensief gebruik.

Hoe gebruik ik het bedieningspaneel van de afzuigkap?

Druk op knop A om de motor aan/uit te zetten. Gebruik knoppen B (verlagen) en G (verhogen) om de snelheden 1, 2, 3 of intensief te selecteren. Knop H schakelt de verlichting aan of uit; houd hem 2 seconden ingedrukt voor een tussenliggende intensiteit.

Wat te doen als de LED-verlichting niet meer werkt?

De LED-lamp is geïntegreerd. Neem voor vervanging contact op met de erkende technische dienst. Probeer deze niet zelf te vervangen.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder afvoerleiding?

Ja, installeer het meegeleverde luchtuitlaatrooster en de plastic buis, en zorg ervoor dat de koolstoffilters op hun plaats zitten om geuren te filteren voordat de lucht in de kamer wordt teruggevoerd.

Hoe sluit ik de afvoerleiding aan?

Gebruik een stijve of flexibele buis met diameter 150 mm (of 120 mm met de meegeleverde verloopflens). Sluit deze aan op de bovenste of achterste luchtafvoer van de afzuigkap en bevestig deze met slangklemmen (niet meegeleverd).

Wat zijn belangrijke veiligheidsmaatregelen bij gebruik?

Laat nooit grote vlammen onder de afzuigkap, houd friteuses in de gaten en zorg ervoor dat de aarding correct is voor modellen van klasse I. Toegankelijke delen kunnen warm worden tijdens gebruik.

Welke accessoires worden meegeleverd met de afzuigkap?

De afzuigkap wordt geleverd met een PVC-buis, een kantelbaar rooster, een verloopflens 150-120 mm, een metalen deksel, pluggen en montageschroeven, en de gebruiksaanwijzing.

GEBRUIKSAANWIJZING HCB98744AH BEKO

Lees eerst deze gebruikershandleiding!

Beste klant,

Dank u voor het kiezen van een product van Beko. We hopen dat u het beste haalt uit uw product, dat vervaardigd is met de modernste technologie van hoge kwaliteit. Lees daarom deze gebruikershandleiding en andere bijgeleverde documenten volledig en zorgvuldig door voordat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatie in de gebruikershandleiding op.

Onthoud dat deze gebruikershandleiding ook van toepassing is op verschillende andere modellen. Verschillen tussen modellen worden in de handleiding geïdentificeerd.

U

Uitleg van de symbolen

Door deze gehele gebruikershandleiding worden de volgende symbolen gebruikt:

Belangrijke informatie of nuttige aanwijzingen voor gebruik.

Waarschuwing voor gevaarlijke situaties met betrekking tot leven en eigendom.

Gevaar voor elektrische schok.

Het verpakkingsmateriaal van het product is vervaardigd uit gerecyclede materialen overeenkomstig onze nationale milieunormen.

Gooi het verpakkingsmateriaal niet weg met het huishoudelijk of ander afval. Breng het naar een door de gemeente aangewezen verzamelpunt voor verpakkingsmateriaal.

Dit product is vervaardigd met de nieuwste technologie onder milieuvriendelijke omstandigheden.

1 Aanbevelingen en suggesties 74

1.1 Installatie ....74
1.2 Gebruik 75
1.3 Onderhoud.....75

2 Kenmerken 76

2.2 Afmetingen....76
2.1 Onderdelen 76
2.3 Technische specificaties .....76

3 Installatie 77

3.1 Boren in de wand .....77
3.2 Monteren van de behuizing van de afzuigkap....77
3.3 Aansluiting .....78
3.3.1 Luchtuitlaat in een afzuigkap met afzuigkanaal ....78
3.3.2 Luchtuitlaat in een afzuigkap zonder afzuigkanaal ....79
3.4 Elektrische aansluiting .....79

4 Gebruik 80

4.1 Bedieningspaneel....80

5 Onderhoud 81

5.1 Vetfilters....81
5.1.1 Reiniging van metalen zelfhoudende vetfilters .....81
5.2 Geactiveerd koolstofffilter (versie met circulerende lucht)....81
5.2.1 Vervanging van het geactiveerde koolstofffilter....81
5.3 Verlichtingseenheid....81

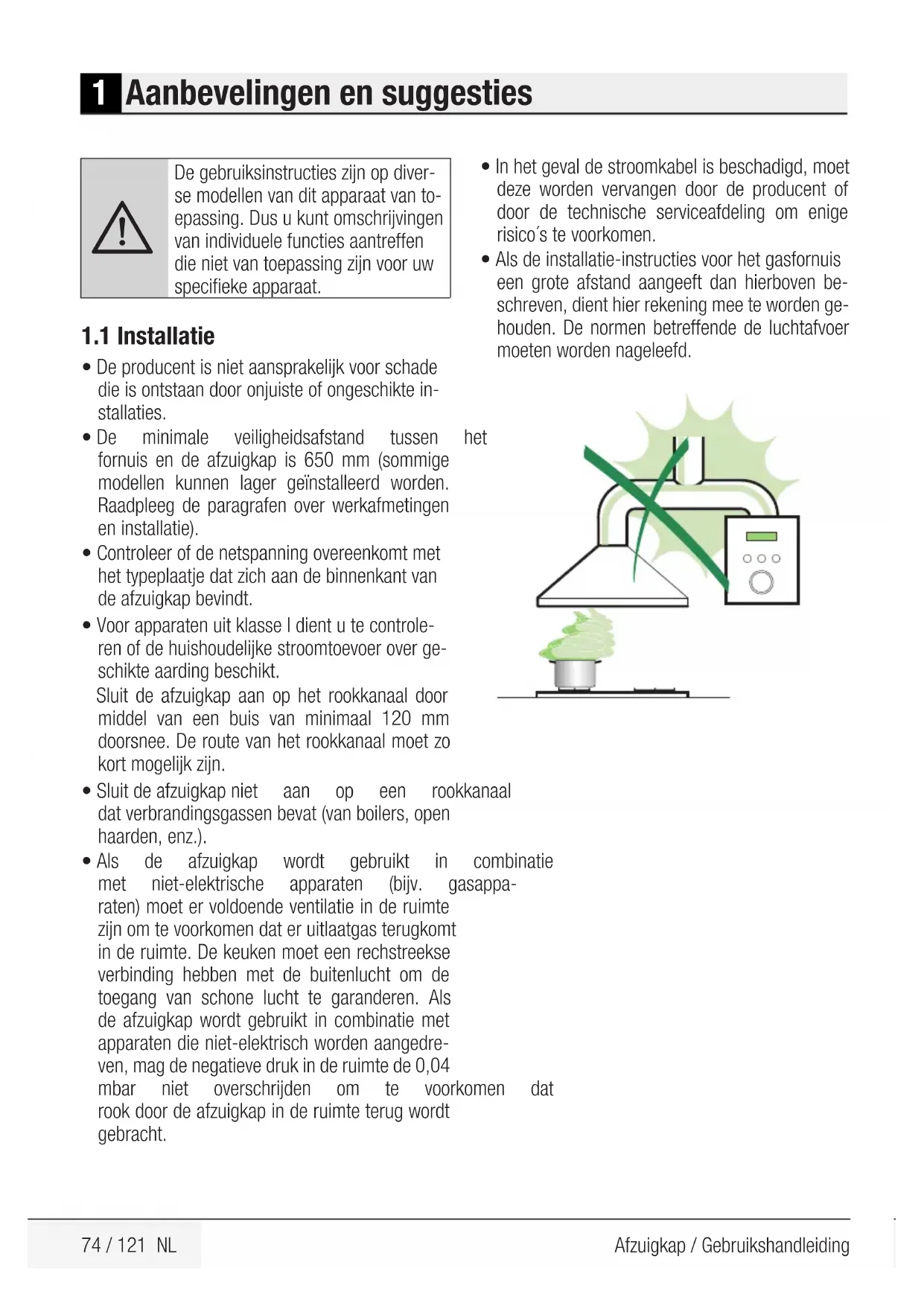

1 Aanbevelingen en suggesties

De gebruiksinstructies zijn op diverse modellen van dit apparaat van toepassing. Dus u kunt omschrijvingen van individuele functies aantreffen die niet van toepassing zijn voor uw specifieke apparaat.

1.1 Installatie

• De producent is niet aansprakelijk voor schade die is ontstaan door onjuiste of ongeschikte installaties.
• De minimale veiligheidsafstand tussen fornuis en de afzuigkap is 650 mm (sommige modellen kunnen lager geïnstalleerd worden. Raadpleeg de paragrafen over werkafmetingen en installatie).
• Controleer of de netspanning overeenkomt met het typeplaatje dat zich aan de binnenkant van de afzuigkap bevindt.
• Voor apparaten uit klasse I dient u te controle-ren of de huishoudelijke stroomtoevoer over geschikte aarding beschikt.

Sluit de afzuigkap aan op het rookkanaal door middel van een buis van minimaal 120 mm doorsnee. De route van het rookkanaal moet zo kort mogelijk zijn.

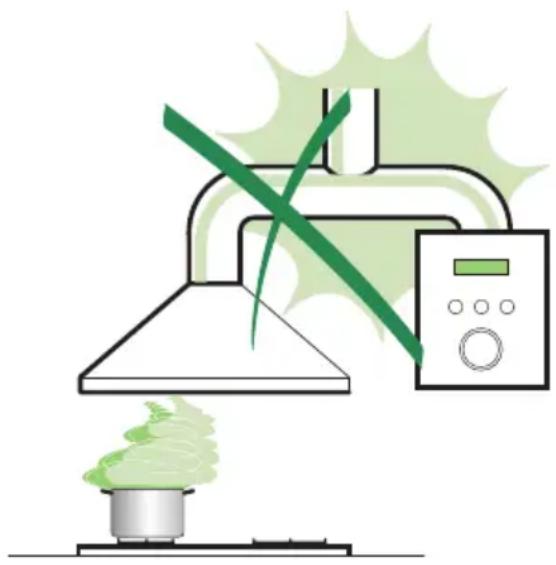

• Sluit de afzuigkap niet aan op een rookkanaal dat verbrandingsgassen bevat (van boilers, open haarden, enz.).
• Als de afzuigkap wordt gebruikt in combinatie met niet-elektrische apparaten (bijv. gasapparaten) moet er voldoende ventilatie in de ruimte zijn om te voorkomen dat er uitlaatgas terugkomt in de ruimte. De keuken moet een rechstreekse verbinding hebben met de buitenlucht om de toegang van schone lucht te garanderen. Als de afzuigkap wordt gebruikt in combinatie met apparaten die niet-elektrisch worden aangedreven, mag de negatieve druk in de ruimte de 0,04

mbar niet overschrijden om te voorkomen dat rook door de afzuigkap in de ruimte terug wordt gebracht.

• In het geval de stroomkabel is beschadigd, moet deze worden vervangen door de producent of door de technische serviceafdeling om enige risico's te voorkomen.
• Als de installatie-instructies voor het gasfornuis een grote afstand aangeeft dan hierboven beschreven, dient hier rekening mee te worden gehouden. De normen betreffende de luchtafvoer moeten worden nageleefd.

De afzuigkap is uitsluitend ontworpen voor huishoudelijk gebruik om keukengeuren te verwijderen.

- Gebruik de afzuigkap nooit voor andere doeleinden dan waar deze voor is ontworpen.

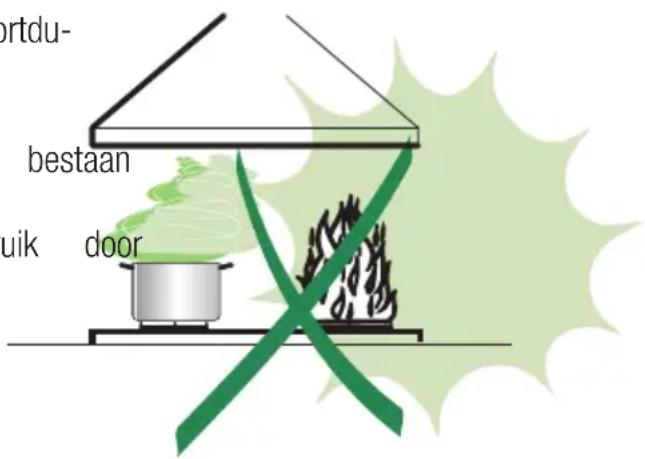

- Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen bevinden.

- Pas de vlamintensiteit aan op de panbodem, zo- dat er geen vlammen onder vandaan komen.

- Frituurpannen moeten tijdens gebruik rend onder toezicht staan: oververhitte olie kan ontvlammen.

- Flambeer niet onder de afzuigkap; er kans op brand

- Dit toestel is niet bedoeld voor gebrin personen (waaronder kinderen) met beperkte fysieke, zintuigelijke of mentale capaciteiten of met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het toestel door een persoon die verantwoordelijk is voor hun veiligheid.

- Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met het apparaat.

- "LET OP: Toegankelijke delen kunnen indien gebruikt met kookapparaten heet worden."

1.3 Onderhoud

• Schakel het apparaat uit of neem de uit het stopcontact voordat er onderhoudswerk wordt uitgevoerd.
• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar).
• Maak het apparaat schoon met een voedoek en mild reinigingsmiddel.

ortdu- bestaan uik door

2 Kenmerken

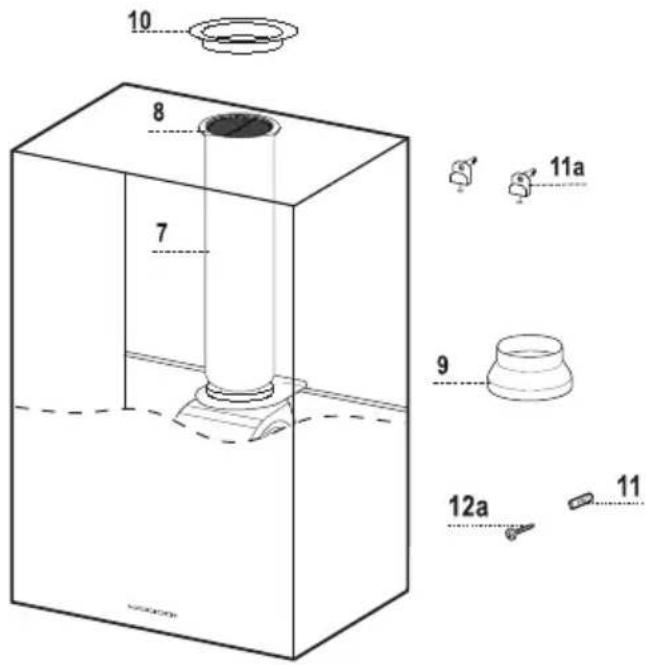

2.1 Onderdelen

Ref. Hv h Productonderdelen

1 1 Behuizing afzuigkap compleet met: Bediening, verlichting, afzuigeenheid, filters, lage buis

7 1 Pvc-buis (compleet)

8 1 rooster (compleet)

9 1 Reductieflens ø 150-120 mm

10 1 Metalen deksel

1 Instructiehandleiding

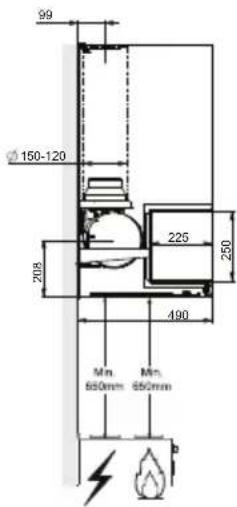

2.2 Afmetingen

916 a

640 50 44.9 305 745.5

99 Ø150-120 208 225 250 490 Mn. 650mm Mn. 650mm

10 8 7 9 12a 11 11a

2.3 Technische specificaties

Breedte 898 mm
Diepte 490 mm
Hoogte 916 mm
Stroomvoltage 220 – 240 V, 50-60 Hz
Bediening 3 posities
Zuigkracht	765 m^3/u
Motorvermogen	270 W
Lampvermogen	1X9 W
Zekering	10 A
Diameter luchtuitlaatpijp	150 mm
Netto gewicht	25 kg
Brutogewicht	34,4 kg
Kleur	Antraciet

Markeringen op het product of de waarden in andere documenten die bij het product worden geleverd, zijn waarden die zijn verkregen onder laboratoriumomstandigheden, volgens de relevante normen. Deze waarden kunnen variëren, afhankelijk van het gebruik van het product en de omgevingstoestanden.

3 Installatie

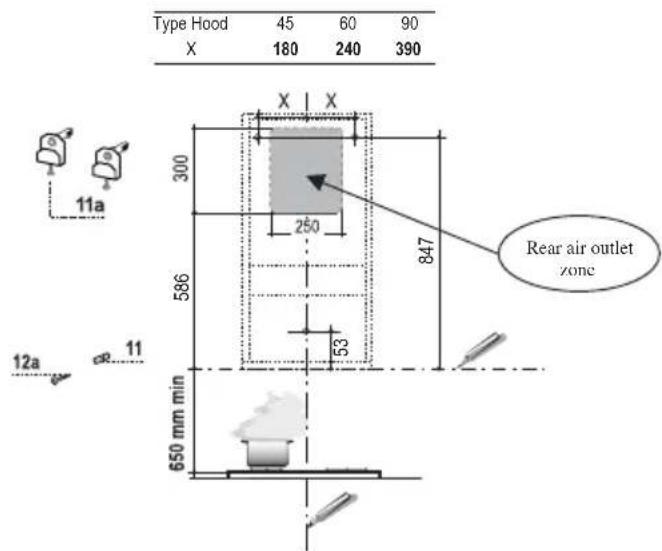

3.1 Boren in de wand

Type Hood 45 60 90 X 180 240 390 X X 300 250 847 586 53 12a 11 650 mm min Rear air outlet zone

Als u de afzuigkap wilt gebruiken met de luchtuitlaat achterop de afzuigkap, moet u de hieronder aangegeven indicaties in de tekening opvolgen om voor de opening van de luchtuitlaat een correct gat te boren.

Bij het installeren van de afzuigkap met circulerende lucht moet er rekening mee worden gehouden dat de ruimte tussen de afzuigkap en de bovenlimiet (plafond of plank) minstens 8-10 cm is.

Trek op de wand:

• een verticale lijn tot aan het plafond of de bovenlimiet, in het midden van de ruimte waar u de afzuigkap wilt plaatsen;
• een horizontale lijn op: minimaal 650 mm boven het kooktoestel;

• Markeer zoals getoond een referentiepunt 847 mm boven de horizontale referentielijn, en een X mm (X = zie tabel in afbeelding) aan de rechterkant van de verticale referentielijn.

• Herhaal deze handeling aan de andere kant, controleer uitlijning.

• Boor de gemarkeerde punten met een boor van ø 12 mm
• Steek de pluggen met de schroeven en beugels 11a in de gaten en draai ze vast.
• Markeer zoals aangegeven een referentiepunt op 53 mm boven de horizontale referentielijn, in
  kant,

het midden van de verticale referentielijn.

• Boor de gemarkeerde punten met een boor van ø 8 mm
• Steek de plug 11 in het gat.

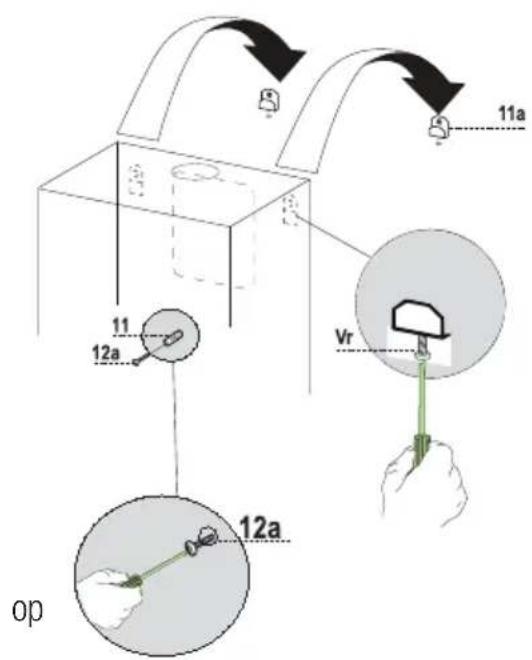

3.2 Monteren van de behuizing van de afzuigkap

• Verwijder de metalen vetfilters door de handvaten te draaien.
• Draai de twee Vr-schroeven op de beugels 11a tot een minimum aan.
• Haak de kap van de afzuigkap op de twee beugels 11a.
• Schroef de Vr-schroeven van binnenuit de kap om de kap op hoogte in te stellen.
• Draai de borgschroef 12a aan.

11a 11 12a Vr 12a op

3 Installatie

3.3 Aansluiting

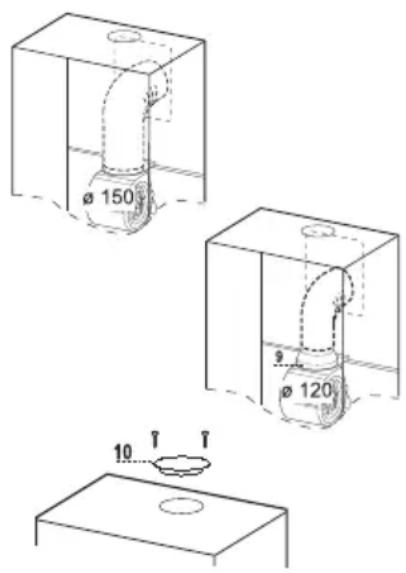

3.3.1 Luchtuitlaat in een afzuigkap met afzuigkanaal

Bij de installatie van de afzuigkap met afzuigkanaal wordt naargelang de keuze van de installateur een harde of flexibele buis van ø 150 of 120 mm gebruikt om de afzuigkap aan te sluiten op de luchtuitlaatpijp. De pijpaansluiting kan worden gemaakt op het onderste gedeelte van de achterkant van de afzuigkap.

Voordat u de afzuigkap aansluit op de luchtuitlaatpijp dient u het laterale luchtuitlaatrooster 8 en de kunststoffen buis 7 te verwijderen. De aanpasbare flens 9 moet alleen verwijderd worden als de aansluitdiameter 150 mm is.

ø 150 ø 120 10

3.3.1.1 Luchtuitlaat achter

• Bij het boren van de luchtuitlaat in de wand dient u volgens het schema betreffende het boren in de wand te werk te gaan.
• Gebruik een tang bij het breken van de luchtuitlaat in de wand.

• Als u een aansluiting maakt met een pijp van ø 120 mm zet u de reductieflens 9 op de uitgang van de behuizing van de afzuigkap.

• Bevestig de pijp met een geschikt aantal pijpklemmen. Dit materiaal wordt niet met de afzuigkap meegeleverd.

• Verwijder het koolstofffilter indien aanwezig.
• Bevestig de metalen deksel 10 op het luchtuitlaatgat boven van de afzuigkap met de meegeleverde schroeven.

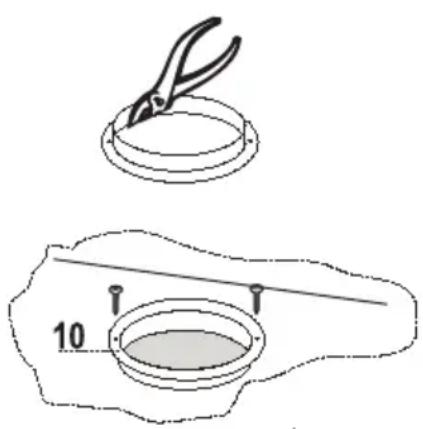

3.3.1.2 Luchtuitlaat boven

• Als u een aansluiting maakt met een pijp van ø 120 mm zet u de reductieflens 9 op de uitgang van de behuizing van de afzuigkap.
• Gebruik een tang als u het middengedeelte van de metalen deksel 10 verwijderd. Bevest deksel op het luchtuitlaatgat van de afzuigkap met de meegeleverde schroeven.
• Bevestig de pijp met een geschikt aantal pijpklemmen. Dit materiaal wordt niet met de afzuig-kap meegeleverd.
• Verwijder het koolstofffilter indien aanwezig.

10

3 Installatie

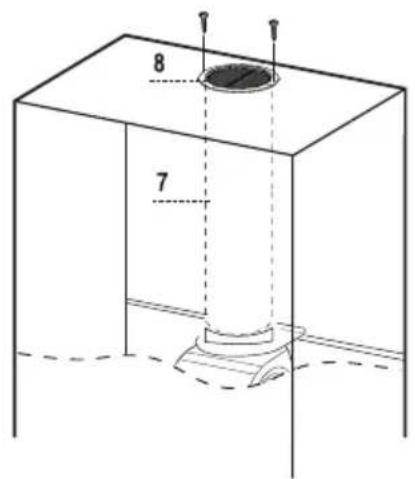

3.3.2 Luchtuitlaat in een afzuigkap zonder afzuigkanaal

- In het geval de vereiste onderdelen luchtcirculatiefunctie zijn verwijderd, moeten deze weer geplaatst worden.

- Zet de kunststoffen buis op de flens 7.

- Plaats het luchtuitlaatrooster 8 op de luchtuitlaat. Zorg dat de roosterpositie juist is.

- Zorg dat de koolstoffilters in de afzuigkap zijn geplaatst.

3.4 Elektrische aansluiting

- Sluit de afzuigkap aan op de stroom door een tweepelige schakelaar met een contactafstand van minstens 3 mm.

- Verwijder de vetfilters (zie paragraaf Onderhoud) waarbij u moet zorgen dat de connector van de voedingskabel juist geplaatst is in de aansluiting aan de zijkant van de ventilator.

8 7

4.1 Bedieningspaneel

Knop Functie Led
A Zet de motor aan/uit Leds uit
B Vermindert de snelheid(Intensief-3-2-1)	Leds C-D-E-F gaan branden naar gelang de ingestelde snelheid
C Gaat branden als snelheid 1 actief is
D Gaat branden als snelheid 2 actief is
E Gaat branden als snelheid 3 actief is
F Gaat branden als intensieve snelheid actief is
G Verhoogt de snelheid.(1-2-3-Intensief)	Leds C-D-E-F gaan branden naar gelang de ingestelde snelheid
H Doet het licht AAN/UIT bij maximale sterkteHoud de knop gedurende 2 secon-den vast om de verlichting op mid-delmatige sterkte aan te zetten	Led H gaat branden

5 Onderhoud

5.1 Vetfilters

5.1.1 Reiniging van metalen zelfhoudende vetfilters

• De filters moeten bij gebruik iedere 2 maanden worden gereinigd, or vaker bij zwaar gebruik, en kunnen in de afwasmachine worden gewassen.
• Verwijder de filters een voor een door ze tegen de achterkant van de groep aan te duwen en ze tegelijkertijd naar beneden te trekken.
• Reinig de filters waarbij u moet zorgen ze niet te buigen. Laat ze drogen voor ze terug te plaatsen.
• Zorg er bij het terugplaatsen van de filters voor dat het handvat aan de buitenkant zichtbaar is.

5.2 Geactiveerd koolstofffilter (versie met circulerende lucht)

Deze filters zijn niet wasbaar en kunnen niet ge-recycled worden. Ze moeten bij gebruik ongeveer iedere 4 maanden worden vervangen, of vaker bij zwaar gebruik.

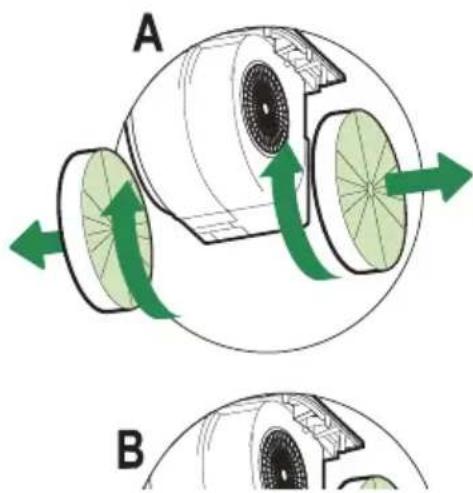

5.2.1 Vervanging van het geactiveerde koolstofffilter

• Verwijder de metalen vetfilters
- Verwijder het verzadigde geactiveerde koolstoffilter zoals aangegeven (A).
- Plaats de nieuwe filters (B).
- Plaats de metalen vetfilters terug.

5.3 Verlichtingseenheid

Waarschuwing: Dit apparaat is uitge-rust met een witte ledlamp, die vol-gens EN 60825-1 is geclassificeerd is als 1M: 1994 + A1:2002 + A2:2001 normen; maximaal optisch stralings-vermogen @439nm: 7μW. Kijk ni rechtstreeks in het licht met behulp van optische apparaten (verrekijker, vergrootglas, ...).

- Neem voor vervanging contact op met de technische ondersteuning ("Neem voor aankoop contact op met de technische ondersteuning")
