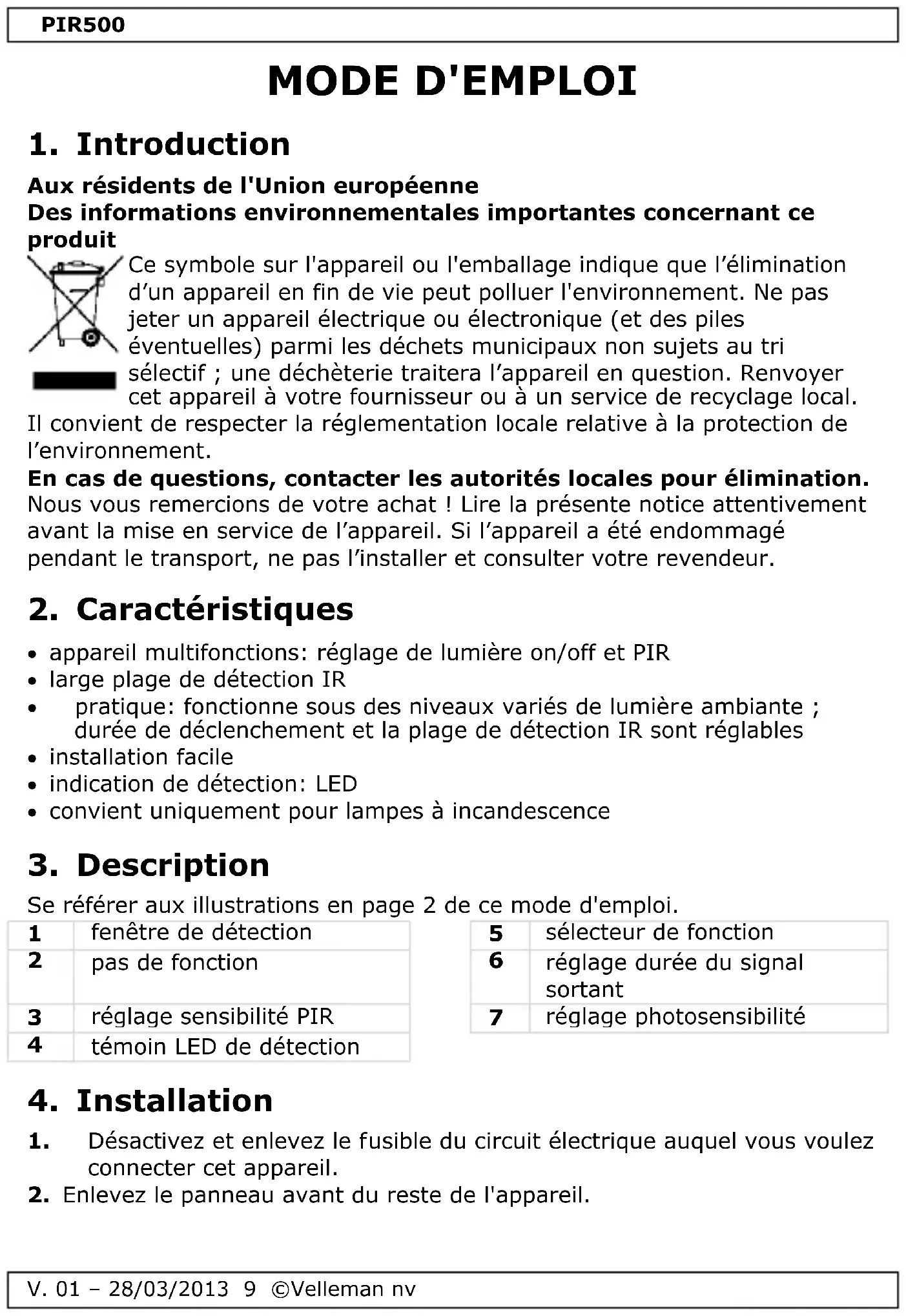

MODE D'EMPLOI PIR500 VELLEMAN

Aux résidents de l'Union européenne Des informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l’appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

appareil multifonctions: réglage de lumière on/off et PIR large plage de détection IR pratique: fonctionne sous des niveaux variés de lumière ambiante ; durée de déclenchement et la plage de détection IR sont réglables installation facile indication de détection: LED convient uniquement pour lampes à incandescence

Se référer aux illustrations en page 2 de ce mode d'emploi.

fenêtre de détection

sélecteur de fonction

réglage durée du signal sortant

réglage sensibilité PIR

réglage photosensibilité

témoin LED de détection

1. Désactivez et enlevez le fusible du circuit électrique auquel vous voulez

connecter cet appareil.

2. Enlevez le panneau avant du reste de l'appareil.PIR500

V. 01 – 28/03/2013 10 ©Velleman nv

3. Connectez les fils aux connecteurs à l'arrière de l'appareil, selon le

4. Insérez l'appareil dans le boîtier d'encastrement et fixez-le avec les vis

du boîtier (les mettre dans les trous de montage et les fixer) ou avec les vis des étriers de fixation de l'appareil même.

5. Remettez et activez le fusible.

6. Testez et réglez l'appareil (voir « Tester et régler ») et remettez le

1. Mettez le sélecteur (ill. 1, #5) sur 'on', vous devez obtenir un signal de

sortie permanent (la lampe brûle).

2. Mettez le sélecteur sur 'off', vous ne pouvez pas obtenir de signal de

sortie (la lampe ne brûle pas).

3. Mettez le sélecteur sur 'PIR' et réglez la sensibilité PIR et la

photosensibilité (ill. 1, #3 & 7) jusqu'à ce que la réaction de l'appareil sur des mouvements vous convienne.

4. Déterminez la durée du signal de sortie avec le réglage numéro 6 (ill.

Le PIR500 a 3 modes d'utilisation: on / off / détection de mouvements (PIR). Le détecteur est plus sensible aux objets qui traversent la zone de détection parallèle au détecteur (ill. 2) qu’aux objets qui s’approchent du détecteur en ligne droite (ill. 3). Ceci est un élément primordial pour déterminer le lieu de montage. L'appareil fonctionne le jour tout comme la nuit, grâce à la réglabilité de la photosensibilité et la sensibilité PIR. La durée du signal de sortie peut également être réglée. L'appareil peut être installé dans des boîtiers d'encastrement ronds ou carrés. La lampe témoin de détection s'allume chaque fois que l'appareil fait une détection. N'utilisez pas cet appareil pour commander une lampe fluorescente. Installez l'appareil où il ne peut pas détecter des objets bougeant constamment, et à l'écart d'appareils réglant la température, comme des climatiseurs ou des appareils de chauffage. Cet appareil doit être installé, entretenu et réparé par un technicien qualifié.

7. Spécifications techniques

type de commutateur triacPIR500

V. 01 – 28/03/2013 11 ©Velleman nv

alimentation de 220 à 240 Vca / 50 - 60 Hz plage de détection 12 m max. (réglable) angle de détection > 140° sensibilité de 3 à 1000 lx (réglable) rée de déclenchement de 5 s à 420 s (réglable) sortie triac charge min.: 15 W

charge nom.: 500 W (220-240 Vca) hauteur d'installation 0,4 à 1,8 m consommation

0.45 W (courant de repos 0.1 W)

plage de détection pour vitesse de mouvement 0,6 m/s à 1,5 m/s température de service -20 °C à +40 °C humidité de service < 93% RH

N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d’information concernant cet article et la dernière version de cette notice, visiter notre site web www.perel.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

SA Velleman est l’ayant droit des droits d’auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.PIR500
