| Tipo de producto | Detector de movimiento PIR |
| Marca | Velleman |
| Modelo | PIR500 |
| Alimentación | 220-240 Vca / 50-60 Hz |
| Tipo de conmutador | Triac |
| Rango de detección | 12 m máx. (ajustable) |
| Ángulo de detección | > 140° |
| Fotosensibilidad | 3 a 1000 lx (ajustable) |
| Temporización | 5 s a 420 s (ajustable) |
| Potencia de salida (triac) | Carga mín. 15 W, máx. 500 W (220-240 Vca) |
| Altura de instalación | 0,4 a 1,8 m |
| Consumo | 0,45 W (reposo 0,1 W) |
| Rango de velocidad de movimiento detectado | 0,6 m/s a 1,5 m/s |
| Temperatura de servicio | -20 °C a +40 °C |
| Humedad de servicio | < 93% HR |
| Modos de funcionamiento | On / Off / Detección PIR |
| Bombillas compatibles | Lámparas incandescentes únicamente |
| Indicación de detección | LED indicador |
| Tipo de instalación | Empotrado (caja redonda o cuadrada) |
| Color | Blanco (estándar) |
Preguntas frecuentes - PIR500 VELLEMAN
Preguntas de los usuarios sobre PIR500 VELLEMAN
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Detector en formato PDF gratis! Encuentra tus instrucciones PIR500 - VELLEMAN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PIR500 de la marca VELLEMAN.

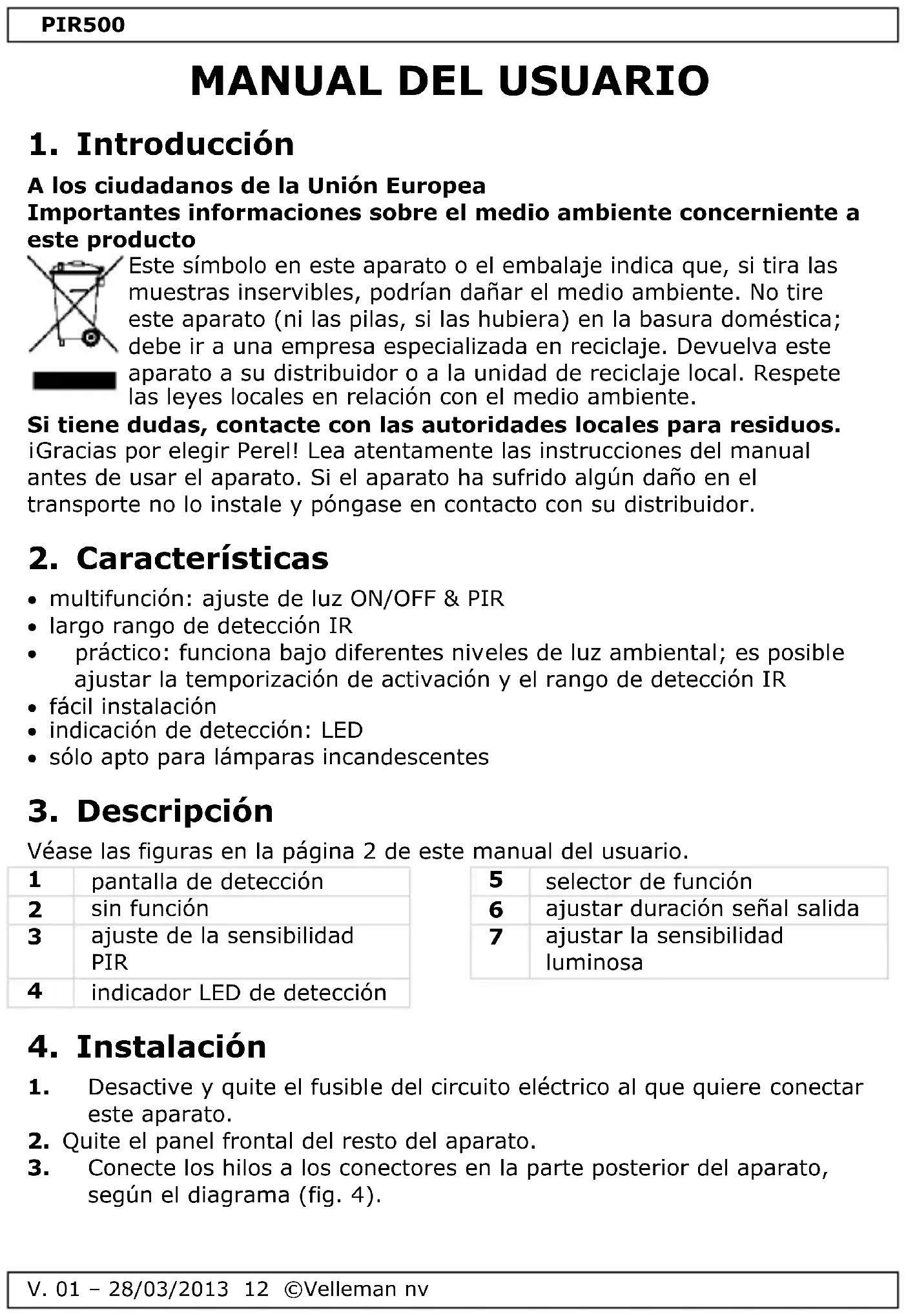

MANUAL DE USUARIO PIR500 VELLEMAN
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Características
- multifunción: ajuste de luz ON/OFF & PIR
- largo rango de detección IR
- práctico: funciona bajo diferentes niveles de luz ambiental; es posible ajustar la temporización de activación y el rango de detección IR
- fácil instalación
- indicación de detección: LED
- sólo apto para lámparas incandescentes
3. Descripción
Véase las figuras en la página 2 de este manual del usuario.
| 1 | pantalla de detección |
| 2 | sin función |
| 3 | ajuste de la sensibilidadPIR |
| 4 | indicador LED de detección |
| 5 | selector de función |
| 6 | ajustar duración señal salida |
| 7 | ajustar la sensibilidad luminosa |
4. Instalación
- Desactive y quite el fusible del circuito eléctrico al que quiere conectar este aparato.
- Quite el panel frontal del resto del aparato.
- Conecte los hilos a los conectores en la parte posterior del aparato, según el diagrama (fig. 4).
PIR500
- Introduzca el aparato en la caja de empotramiento y fijelo con los tornillos de la caja (póngalos en los agujeros de montaje y fijelos) o con los tornillos de los estribos de fijación del aparato mismo.
- Vuelva a colocar el fusible y activévelo.
- Compruebe y ajuste el aparato (véase abajo "Comprobar y ajustar") y vuelva a colocar el panel frontal.
5. Comprobar y ajustar
- Coloque el selector (fig. 1, #5) en la posición 'on', debe obtener una señal de salida continua (la lámpara está encendida).
- Coloque el selector en la posición 'off', no debe obtener una señal de salida (la lámpara está apagada).
- Coloque el selector en la posición 'PIR' y ajuste la sensibilidad PIR y la sensibilidad luminosa (fig. 1, #3 & 7) hasta que la reacción a los movimientos le satisfaga.
- Determine la duración de la señal de salida con el ajuste número 6 (fig. 1).
6. Funcionamiento
- El PIR500 tiene 3 modos de uso: on / off / detección de movimientos (PIR).
- El detector es mucho más sensible a objetos que atraviesan la zona de detección de manera paralela al detector (fig. 2) que a objetos que se acercan en línea recta (fig. 3). Esto es una consideración muy importante seleccionando un lugar de montaje.
- El aparato es capaz de hacer la diferencia entre el día y la noche gracias al ajuste de sensibilidad luminosa y la sensibilidad PIR. También es posible ajustar la duración de la señal de salida.
- Es posible instalar el aparato en cajas de empotramiento redondas o cuadradas.
- El indicador LED de detección se ilumina cada vez que el aparato detecta algo.
- No use este aparato para controlar una lámpara fluorescente.
- No instale el aparato en un lugar donde pueda detectar continuamente objetos móviles, o cerca de aparatos que ajustan la temperatura, como acondicionadores o aparatos de calefacción.
- La instalación y el mantenimiento deben ser realizados por un técnico cualificado.
7. Especificaciones
| tipo de conmutador | TRIAC |
| alimentación | de 220 a 240 Vac / 50 - 60 Hz |
| rango de detección | 12 m máx. (ajustable) |
PIR500
| ángulo de detección | >140° |
| sensibilidad | de 3 a 1000 lx (ajustable) |
| activación | de 5 seg. a 420 seg. (ajustable) |
| salida triac: | carga mín.: 15 W |
| carga nominal: 500 W (220-240 Vac) | |
| altura de instalación | de 0.4 a 1.8 m |
| consumo | 0.45 W (0.1 W standby) |
| rango de detección para velocidad de movimiento | 0,6 m/s a 1,5 m/s |
| temperatura de funcionamiento | -20 °C a +40 °C |
| humedad de funcionamiento | < 93% RH |
Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato.
Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu.
Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.
