PIR500 - Detector VELLEMAN - Gratis gebruiksaanwijzing en handleiding

Producttype	PIR-bewegingsdetector
Merk	Velleman
Model	PIR500
Voeding	220-240 V~ / 50-60 Hz
Schakelaartype	Triac
Detectiebereik	12 m max. (instelbaar)
Detectiehoek	> 140°
Lichtgevoeligheid	3 tot 1000 lx (instelbaar)
Tijdsvertraging	5 s tot 420 s (instelbaar)
Uitgangsvermogen (Triac)	Minimale belasting 15 W, max. 500 W (220-240 V~)
Installatiehoogte	0,4 tot 1,8 m
Stroomverbruik	0,45 W (rust 0,1 W)
Detectiesnelheidsbereik	0,6 m/s tot 1,5 m/s
Bedrijfstemperatuur	-20 °C tot +40 °C
Bedrijfsvochtigheid	< 93% RV
Bedrijfsmodi	Aan / Uit / PIR-detectie
Compatibele lampen	Alleen gloeilampen
Detectie-indicatie	LED-indicator
Installatietype	Inbouw (rond of vierkant inbouwdoos)
Kleur	Wit (standaard)

Veelgestelde vragen - PIR500 VELLEMAN

Hoe installeer ik de PIR500-detector?

Schakel de zekering van het circuit uit, verwijder het voorpaneel, sluit de draden aan volgens het schema, plaats het apparaat in een inbouwdoos en zet de zekering weer aan. Stel de parameters in voordat u het voorpaneel terugplaatst.

Wat zijn de drie bedrijfsmodi?

De drie modi zijn: Aan (lamp continu aan), Uit (lamp uit) en PIR (bewegingsdetectie met tijdsvertraging).

Hoe stel ik de gevoeligheid van de detector in?

Gebruik potentiometer nummer 3 op het apparaat (PIR-gevoeligheid). Draai deze tot de gewenste reactie bij bewegingen in het detectiegebied wordt verkregen.

Hoe pas ik de verlichtingsduur na detectie aan?

Instelling nummer 6 (uitgangssignaalduur) maakt het mogelijk een tijdsvertraging te kiezen tussen 5 seconden en 420 seconden (7 minuten).

Waarom blijft mijn lamp continu branden?

Controleer of de schakelaar niet op de stand 'Aan' staat. Is dat het geval, zet hem dan op 'PIR'. Anders, verminder de PIR-gevoeligheid of plaats de detector weg van warmtebronnen (airconditioning, verwarming).

Werkt de detector overdag?

Ja, dankzij de instelling van de lichtgevoeligheid (nummer 7). Draai deze zodat de detector reageert op de gewenste omgevingslichtsterkte, zelfs overdag.

Wat is het maximale bereik van de detector?

Het maximale bereik is 12 meter, maar is instelbaar via de PIR-gevoeligheid. De detectiehoek is meer dan 140 graden.

Kan ik LED- of spaarlampen gebruiken?

Nee, de PIR500 is alleen ontworpen voor gloeilampen. Het gebruik van fluorescentielampen wordt afgeraden.

Hoe test ik de werking vóór definitieve installatie?

Zet de schakelaar op 'Aan': de lamp moet gaan branden. Zet hem op 'Uit': hij gaat uit. In de 'PIR'-modus, beweeg voor de detector: de LED-indicator knippert en de lamp gaat aan.

Wat zijn installatietips om valse detecties te voorkomen?

Installeer de detector uit de buurt van warmtebronnen (radiatoren, airconditioning) en constant bewegende objecten (gordijnen, dieren). Richt hem zo dat indringingen loodrecht op het detectieveld plaatsvinden.

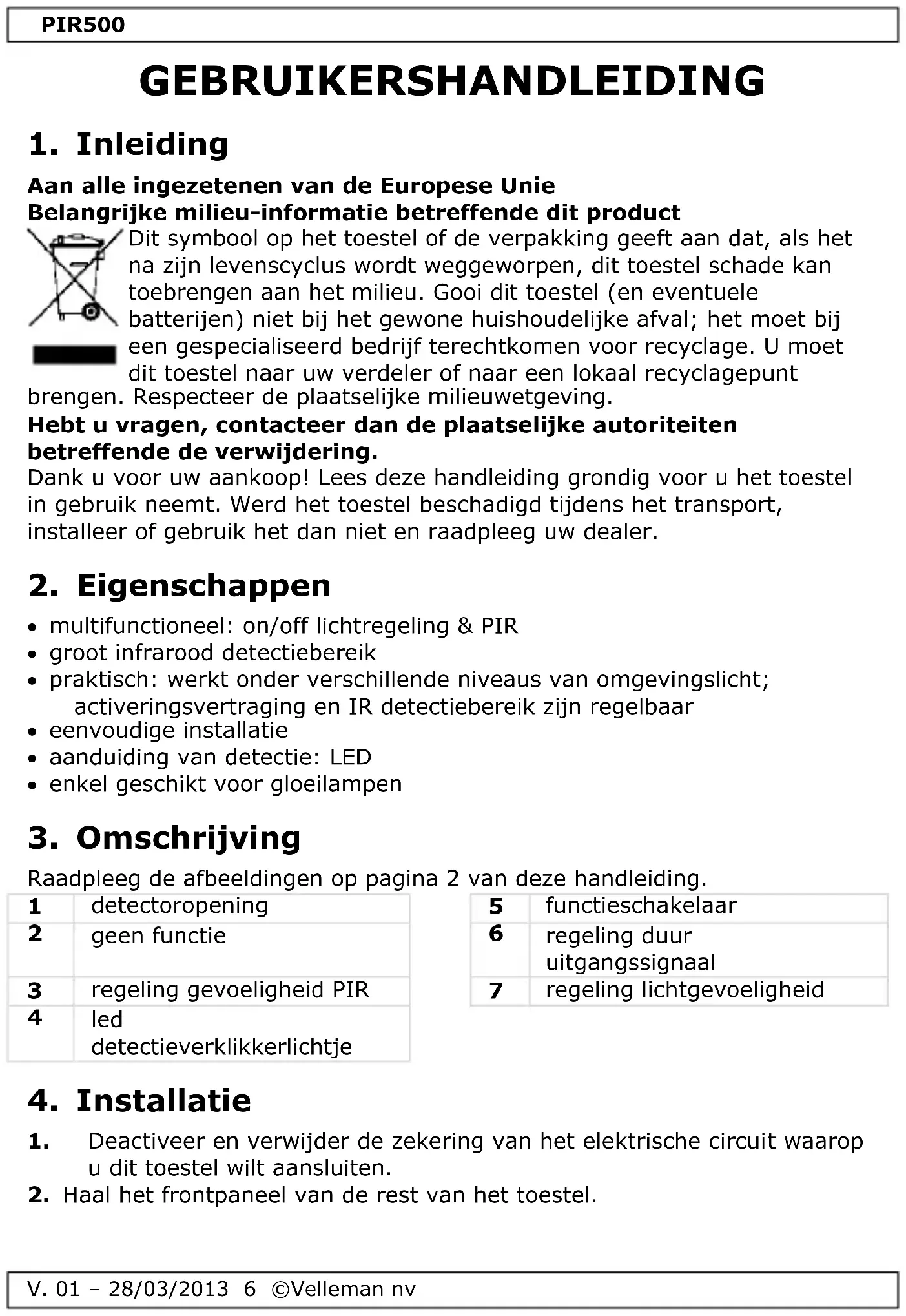

GEBRUIKSAANWIJZING PIR500 VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer of gebruik het dan niet en raadpleeg uw dealer.

2. Eigenschappen

• multifunctioneel: on/off lichtregeling & PIR
• groot infrarood detectiebereik
• praktisch: werkt onder verschillende niveaus van omgevingslicht; activeringsvertraging en IR detectiebereik zijn regelbaar
• eenvoudige installatie
• aanduiding van detectie: LED
• enkel geschikt voor gloeilampen

3. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	detectoropening
2	geen functie
3	regeling gevoeligheid PIR
4	leddetectieverklikkerlichtje

5	functieschakelaar
6	regeling duuruitgangssignaal
7	regeling lichtgevoeligheid

4. Installatie

1. Deactiveer en verwijder de zekering van het elektrische circuit waarop u dit toestel wilt aansluiten.
2. Haal het frontpaneel van de rest van het toestel.

PIR500

1. Sluit de bedrading aan op de aansluitingen achteraan het toestel, volgens het diagram rechts.
2. Steek het toestel in de inbouwdoos en zet het vast met de schroeven van de inbouwdoos (door de montagegaten van het toestel steken en aanspannen), of met de schroeven van de bevestigingsklemmen in het toestel.
3. Plaats de zekering terug en zet deze aan.
4. Test en regel het toestel (zie 'Testen en regelen') en zet het frontpaneel er terug op.

5. Testen en regelen

1. Zet de functieschakelaar (afb. 1, #5) op 'on', er moet een permanent uitgangssignaal zijn (de lamp brandt).
2. Zet de schakelaar op 'off', er mag geen uitgangssignaal zijn (de lamp brandt niet).
3. Zet de schakelaar op 'PIR' en regel de PIR- en lichtgevoeligheid (afb. 1, #3 & 7) tot de reactie van het toestel op bewegingen u bevalt.
4. Bepaal de duur van het uitgangssignaal met de regelaar nummer 6 in afb. 1.

6. Gebruik

• De PIR500 heeft 3 gebruiksmodes: on / off / bewegingsdetectie (PIR).
• De detector is gevoeliger voor voorwerpen die de detectiezone doorkruisen (afb. 2) dan voor voorwerpen die recht op de detector afgaan (afb. 3). Dit is een zeer belangrijk element bij de keuze van de montageplaats.
• Het toestel werkt zowel overdag als 's nachts, dankzij de regelbaarheid van de PIR- en de lichtgevoeligheid. De duur van het uitgangssignaal kan ook geregeld worden.
• Het toestel kan zowel in ronde als vierkante inbouwdozen geïnstalleerd worden.
• Het detectieverklikkerlichtje licht op elke keer dat het toestel iets detecteert.
• Gebruik dit toestel niet om een tl-lamp aan te sturen.
• Plaats dit toestel waar het geen constant bewegende voorwerpen kan detecteren en uit de buurt van temperatuurregelende toestellen zoals een klimaatregeling of een verwarmingstoestel.
• Dit toestel moet geplaatst, onderhouden en hersteld worden door een geschoolde persoon.

7. Technische specificaties

type schakelaar	TRIAC
voeding	220 to 240 Vac / 50 - 60 Hz

PIR500

detectiebereik	12 m max. (regelbaar)
waarnemingshoek	> 140°
gevoeligheid	3 tot 1000 lx (regelbaar)
activeringsduur	5 s tot 420 s (regelbaar)
TRIAC uitgang	min. belasting:15 W
	nom. belasting:500 W (220-240 Vac)
montagehoogte	0,4 tot 1,8 m
verbruik	0.45 W (ruststroom 0.1 W)
detectiebereik voor bewegingssnelheid	0,6 m/s tot 1,5 m/s
bedrijfstemperatuur	-20 °C tot +40 °C
bedrijfsvochtigheid	< 93% RH

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu.

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.
