GEBRUIKSAANWIJZING CS400 VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Opgelet: Het dragen van een hoofdtelefoon op de openbare weg kan gevaarlijk zijn. Zorg ervoor dat u alle waarschuwingsgeluiden en het verkeer goed kunt horen.

RAAK NOOIT MUNITIE OF ANDERE LEVENSGEVAARLIJKE OBJECTEN AAN. Baken de locatie af – laat eventueel iemand de locatie bewaken – en waarschuw onmiddellijk de plaatselijke overheid.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

• Bescherm het toestel tegen extreme hitte, stof en vochtigheid.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel.

• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• De garantie geldt niet voor schade wegens gebruik in zoute omgevingen.

• Leef de lokale wetgeving zorgvuldig na.

• Verwijder de batterijen indien u het toestel gedurende een lange tijd niet gebruikt. Lekkende batterijen kunnen ernstige schade veroorzaken.

• waterdichte zoekspoel, 240 mm

• identificatie van gedetecteerde voorwerpen

• uitlezing van diepte

• regelbare gevoeligheid, discriminatie en notch

• manuele aanpassing aan bodemomstandigheden

• opheffing bodemeffect

• detectiemodi: alle metalen - discriminatie - notch - auto-notch

De termen die in de handleiding gebruikt worden, maken deel uit van de standaardterminologie onder detectoristen.

• Eliminatie Een metaal dat "geëlimineerd" wordt, betekent dat de detector geen signaal zal weergeven en de indicator niet zal oplichten wanneer een specifiek voorwerp in het detectieveld van de zoekspoel komt.

• DISC - Discriminatie Wanneer de detector verschillende tonen weergeeft voor verschillende metaalsoorten, en als de detector bepaalde metalen "elimineert", gebruiken we de term "discriminatie" van verschillende metaalsoorten. Discriminatie is een belangrijke functie van metaaldetectoren. Met de discriminatiefunctie kan de gebruiker afval en andere ongewenste voorwerpen negeren.

• Notch Notch is het elimineren van een voorwerp of voorwerpen in het metaalspectrum. Een voorwerp of voorwerpen worden selectief "gefilterd".

• Auto-notch De modus elimineert automatisch ongewenst afval, muntstukken worden wel nog gedetecteerd. De auto-notch-functie is vooraf ingesteld en niet regelbaar.

• Relict Een relict is een belangrijk voorwerp vanwege de ouderdom of de link met het verleden. Vele relicten zijn gemaakt uit ijzer, maar dat kan ook uit brons of een ander edel metaal zijn.

• Ijzer IJzer is een veel voorkomend en laagwaardig metaal, en is ongewenst bij bepaalde detectietoepassingen. Enkele voorbeelden van ongewenste, ijzeren voorwerpen zijn oude blikjes, leidingen, bouten en spijkers. Soms is het gedetecteerde voorwerp gemaakt uit ijzer. Eigendomsmarkeringen, bijvoorbeeld, bevatten ijzer. Waardevolle relicten kunnen ook ijzer bevatten (bv. kanonskogels, oude wapens, en onderdelen van oude structuren en voertuigen).

• IJzerhoudend Een voorwerp dat gemaakt is van ijzer of bestaat uit ijzer.

• GND TRAC - Lokalisering Lokaliseren van de exacte positie van een begraven voorwerp. Metalen die reeds lang begraven zijn, kunnen er exact hetzelfde uitzien als de omringende bodem. Daarom kan het moeilijk zijn om ze van de bodem te onderscheiden.

• Treklipjes Treklipjes van drankblikjes zijn heel vervelend voor de schatzoeker. Ze bestaan in verschillende vormen en grootten, en kunnen gefilterd worden. Bepaalde waardevolle voorwerpen kunnen een gelijkaardige magnetische signatuur hebben en ook geëlimineerd worden bij de discriminatie van treklipjes.

• GND BAL - Grondbalans De detector negeert mineralen in de bodem zodat ze niet door de detector worden opgevangen.

• SURF ELIM - Opheffing bodemeffect De detector negeert alle voorwerpen op of net onder het oppervlak, wat handig is in gebieden waar veel afval ligt.

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding. Bedieningspaneel

hoofdtelefoonaansluiting

instelknop voor grondbalans

gevoeligheidsregeling

gevoeligheidsindicator

Raadpleeg de afbeeldingen A tot D op pagina 3 van deze handleiding.

1. Monteer de zoekspoel op de ondersteel. Draai de bout vast.

2. Druk op de zilverkleurige knop aan het uiteinde van de ondersteel en schuif deze in de bovensteel.

Pas de lengte van de steel aan zodat de zoekspoel evenwijdig met de grond is als u het toestel vasthoudt met uw arm ontspannen langs uw lichaam.

3. Wind de kabel van de zoekspoel rond de steel. Sluit de stekker van de zoekspoel aan op de

aansluiting op de behuizing van het bedieningspaneel.

4. Monteer de armsteun. Druk op de zilverkleurige knop op het uiteinde van de steel en steek de

aluminium armsteun in het uiteinde van de steel.

Draai de zoekspoel niet te vast of gebruik bv. een tang om deze vast te draaien. De stekker van de zoekspoel past maar op één manier in de aansluiting. Forceer de stekker niet en trek niet aan de kabel om schade te vermijden. De armsteun regelen De standaardpositie van de armsteun is comfortabel voor de meeste gebruikers. Mensen met lange of korte armen kunnen de armsteun overeenkomstig aanpassen. De armsteun is verstelbaar in 3 posities. Om af te stellen, verwijder de schroef aan de onderkant. Plaats de armsteun in een van de posities. Breng de schroef weer aan.

• De metaaldetector werkt op 2x 9 V-alkalinebatterijen (niet meegelev.).

• Gebruik enkel nieuwe batterijen. Gebruik nooit oude, nieuwe of verschillende type batterijen door elkaar.

• Vervang de batterijen wanneer het batterij-icoontje knippert. Installatie Raadpleeg afbeelding E op pagina 3 van deze handleiding.

1. Schakel de metaaldetector uit.

2. Schuif het batterijdeksel in de richting van de pijl.

3. Neem de 2 batterijaansluitingen uit het batterijvak.

4. Sluit een batterij aan op elke aansluiting. Let op de polariteit!

5. Plaats het deksel terug en sluit het batterijvak.

U mag batterijen nooit doorboren of in het vuur gooien (explosiegevaar). Herlaad geen alkalinebatterijen. Gooi batterijen weg volgens de plaatselijke milieuwetgeving. Houd de batterijen buiten het bereik van kinderen. Verwijder de batterijen uit het batterijvak wanneer u de metaaldetector niet gebruikt.

• Verstoor geen archeologische sites en beschadig geen historische monumenten. Word lid van de plaatselijke archeologische vereniging indien geschiedenis u interesseert.

• Laat geen rotzooi achter. Gebruik een truweel of een mes om een cirkel of driehoek uit te snijden, verwijder het gevonden voorwerp en leg de aarde en de graszoden zorgvuldig terug.

• Help mee om uw land proper te houden. Gooi flessendopjes, zilverpapier en blikjes in een vuilbak. Raap roestig ijzer of ander schroot voorzichtig op en breng het naar een recyclagecentrum.CS400

V. 03 – 09/08/2021 17 ©Velleman nv

• Kom niet op verboden terrein zonder toestemming van de eigenaar.

• Breng het plaatselijke museum of de overheid op de hoogte van elke historische vondst en roep de hulp in van deskundigen indien u toevallig op een site stoot van archeologisch belang.

• Wees zeer voorzichtig wanneer u onontplofte bommen, mijnen of andere explosieven vindt. Raak het voorwerp niet aan! Geef de vindplaats nauwkeurig aan en meld de vondst zo snel mogelijk aan de plaatselijke politie.

• Laat geen hekkens open staan wanneer u door de velden loopt. Beschadig geen gewassen en laat de dieren niet opzettelijk schrikken.

• Probeer een goede verstandhouding op te bouwen met de andere gebruikers die u ontmoet. U kunt veel leren van ervaren schattenjagers.

• Respecteer altijd de lokale wet- en regelgeving. Neem contact op met het gemeentebestuur voor meer informatie.

In Vlaanderen: Artikel 9 van het decreet van 30 juni 1993, met een wijziging van 28 februari 2003 van de wet en regelgeving van de afdeling Monumenten en Landschappen van Vlaanderen, bepaalt het volgende: 'Het is verboden om zonder of in afwijking van een schriftelijke vergunning van de Executieve of haar gemachtigde, detectoren, inzonderheid metaaldetectoren, te gebruiken om archeologische monumenten op te sporen en te verzamelen. De Executieve stelt de vergunningsprocedure vast. Het gebruik van detectoren kan slechts worden vergund in het kader van een toepassing van artikel 6 § 1 vergunde opgraving'. Het melden van archeologische munten en voorwerpen vindt nog plaats via musea en via het 'Provinciaal Gallo-Romaans museum' in Tongeren. Alle meldingen horen ten slotte terecht te komen in de 'Centrale Archeologische Inventaris', afdeling vondstmelding. Dit is een onderdeel van het 'Instituut voor het Archeologisch Patrimonium' Koning Albert II laan 19, bus 5 B-1210 Brussel, België. Aanmelden kan ook via internet. In Nederland: Hoewel het gericht zoeken en graven naar archeologische voorwerpen in Nederland is verboden, wordt de hobby bijna overal toegestaan, mits men zich aan de normaal geldende regels houdt. Uitgezonderd hiervan zijn een aantal gegevens waarbij men het zoek en door middel van een algemene politieverordening (A.P.V.) heeft verboden (o.a. in Nijmegen en Arnhem). Twee instanties regelen de vondstmeldingen: voor munten en penningen is dat 'Numis' van de 'Stichting Het Geld-en Bankmuseum' Postbus 2407, 3500 GK Utrecht; voor archeologische voorwerpen is dat 'Archis' van het R.O.B. Postbus 1600, 3800 BP Amersfoort. Gemeld dienen te worden: alle schatvondsten, gouden en zilveren voorwerpen met een kunstzinnige of archeologische waarde en munten en voorwerpen van vóór 1600.

Niemand mag een metaaldetector gebruiken voor het detecteren van metalen voorwerpen om het effect van monumenten en objecten van belang onderzoek naar de prehistorie, de geschiedenis, kunst of archeologie, zonder dat eerder behaalde een administratieve vergunning afgegeven op basis van de aanvrager kwalificatie en de aard en wijze van onderzoek.

9.2 Dynamische en statische modi

ALL-METAL-modus De ALL-METAL-modus is een statische modus. In deze modus wordt metaal gedetecteerd terwijl u de zoekspoel stilhoudt en geeft de metaaldetector een monotoon signaal weer. U hoeft de zoekspoel niet heen en weer te bewegen. Stel de GND BAL-controller in en druk meermaals op GND TRAC om gewone en ongewenste mineralen te elimineren. Disc, Notch en Auto-Notch-modi Dit zijn dynamische modi. Dit betekent dat de zoekspoel voortdurend in beweging moet zijn; zo niet kan het voorwerp niet gedetecteerd worden. Er zijn 3 tonen om de verschillende metaalsoorten te herkennen. De grondbalans gebeurt automatisch en de gevoeligheid is instelbaar. Stel het discriminatie- en/of notch-bereik in, om metaalafval te elimineren.

9.3 De metaaldetector inschakelen

Draai de aan/uit-knop in wijzerzin om de metaaldetector in te schakelen. De detector doorloopt een zelftestprogramma gedurende 3 seconden en schakelt automatisch naar de discriminatiemodus.CS400

Druk op MODE om de detectiemodus te selecteren in deze volgorde:

DISC > ALL METAL > AUTO-NOTCH > NOTCH > DISC…

De detectiemodus wordt linksonder op de display weergegeven. DISC-modus De metaaldetector wordt automatisch ingeschakeld in discriminatiemodus. De geschatte diepte van het voorwerp wordt weergegeven door de diepte-indicator (de diepteweergave is niet nauwkeurig voor grotere voorwerpen), de gevoeligheidsindicator geeft de huidige gevoeligheid weer. In de discriminatiemodus elimineert de metaaldetector ongewenste voorwerpen. De DISC/NOTCH- indicator geeft het huidige discriminatieniveau weer en de voorwerpindicator geeft een mogelijke identificatie van een voorwerp weer. De diepte-indicator licht op, telkens wanneer een metalen voorwerp wordt gedetecteerd. Om het discriminatiebereik in te stellen:

1. Druk op ADJUST om de instelmodus te activeren. Rechtsonder in de display verschijnt DISC/NOTCH.

2. Verhoog of verlaag het discriminatieniveau met de pijltjes.

ALL-METAL-modus Druk op MODE om de ALL-METAL-modus te activeren (standaard ingesteld als statische modus). In deze modus laat de metaaldetector een monotoon signaal horen bij het detecteren van een voorwerp; de diepte-indicator geeft de relatieve signaalsterkte weer. Hoe sterker het signaal, hoe luider het geluidssignaal. In de ALL-METAL-modus worden alle metalen voorwerpen gedetecteerd, de voorwerpidentificatie is dus niet nodig. Zorg ervoor dat de metaaldetector perfect gebalanceerd is voor gebruik in deze modus. NOTCH-modus Druk op MODE om de notch-modus te activeren. Gebruik de notch-modus om één of meerdere metalen uit de categorieën te elimineren. De DISC/NOTCH- indicator geeft het huidige discriminatieniveau weer; de voorwerpindicator geeft een mogelijke identificatie van het voorwerp weer. De gevoeligheidsindicator geeft het huidige gevoeligheidsniveau weer; de diepte-indicator geeft een schatting van de diepte weer. Om het notch-bereik in te stellen:

1. Druk op ADJUST om de instelmodus te activeren. De display geeft DISC/NOTCH weer in de

2. Druk op één van de pijltjes op het bedieningspaneel. Een van de pijltjes knippert.

3. Druk op ENTER om een categorie te accepteren of af te wijzen.

4. Selecteer het volgende notch-niveau met de pijltjes en accepteer of wijs de categorie af.

5. Herhaal dit voor alle categorieën.

AUTO-NOTCH-modus Druk op MODE om de auto-notch-modus te activeren. De auto-notch-modus elimineert automatisch ongewenste metalen (flessendoppen, treklipjes, alufolie, ...). De DISC/NOTCH-indicator geeft het huidige discriminatieniveau van het voorwerp weer; de voorwerpindicator geeft een mogelijke identificatie van het voorwerp weer. De gevoeligheidsindicator geeft het huidige gevoeligheidsniveau weer; de diepte-indicator geeft een schatting van de diepte weer.

9.5 Gevoeligheid instellen

1. Druk op ADJUST om de instelmodus van de gevoeligheid te activeren.

2. Stel het gevoeligheidsniveau in met de pijltjes.

Het gevoeligheidsniveau is niet instelbaar in de ALL-METAL-modus.CS400

V. 03 – 09/08/2021 19 ©Velleman nv

Elektromagnetische interferentie (EMI) De instelbare gevoeligheid is handig om elektromagnetische interferentie te elimineren. De metaaldetector is een zeer gevoelig toestel. De zoekspoel creëert een eigen magnetisch veld en functioneert als een antenne. Als de detector onregelmatige signalen laat horen wanneer de zoekspoel niet in beweging is, detecteert het toestel waarschijnlijk een ander magnetisch veld. Mogelijke oorzaken van EMI zijn stroomkabels (boven- als ondergronds), motoren, huishoudapparaten (computers en ovens) en elektronische toestellen (dimmers, enz.). Andere metaaldetectoren creëren hun eigen elektromagnetische velden. Houd metaaldetectoren op minstens 6 meter afstand van elkaar. Moeilijke bodemomstandigheden Een ander gebruik van de instelbare gevoeligheid is om valse signalen door moeilijke bodemomstandigheden te verminderen. Hoewel de metaaldetector een speciaal ontworpen circuit heeft om bodemmineralisatie te verminderen, kunnen de bodemomstandigheden in het detectieveld niet worden voorspeld. Sterk magnetische bodems in bergachtige gebieden of zouthoudende bodems kunnen valse signalen veroorzaken, zelfs wanneer er geen metalen voorwerpen aanwezig zijn. Verlaag het gevoeligheidsniveau als de detector valse, niet-reproduceerbare signalen weergeeft. Meerdere voorwerpen Als u vermoedt dat er zich een dieper gelegen voorwerp onder het ondieper gelegen voorwerp bevindt, verlaag het gevoeligheidsniveau om het dieper gelegen voorwerp te elimineren. U zal het ondieper gelegen voorwerp gemakkelijker kunnen lokaliseren.

9.6 Opheffing van het bodemeffect

De opheffing van het bodemeffect functioneert enkel in dynamische modus en kan de nauwkeurigheid verhogen in bodems met veel metaalafval. Het filtert het signaal uit het afval in de bodem. De detectiegevoeligheid is verlaagd in deze modus. Druk op SURF ELIM om deze modus te activeren of deactiveren.

9.7 Een hoofdtelefoon gebruiken

Met een hoofdtelefoon (niet meegelev.) kunt u de kleine geluidsverschillen beter identificeren in de drempelwaarde. Zo spaart u ook de batterijen.

Om uw gehoor te beschermen, stel het volume in op het laagste niveau, sluit de hoofdtelefoon aan en verhoog het volume geleidelijk. Langdurige blootstelling aan hoge volumes kan tot permanente gehoorschade leiden.

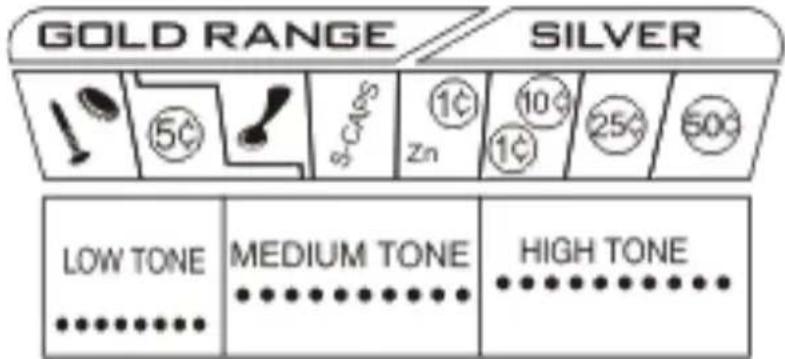

9.8 Audio-identificatie (ATI)

U kijkt niet altijd naar de display tijdens het zoeken. De display geeft echter zeer nauwkeurige informatie over het begraven voorwerp. Daarom beschikt deze metaaldetector over audiodiscriminatie waardoor u voorwerp kunt bepalen aan de hand van het signaal. De 3-tonige audiodiscriminatie functioneert alleen in dynamische modus (DISC, NOTCH en AUTO-NOTCH-modus).CS400

LAGE toon (LOW) MIDDEN toon (MEDIUM) HOGE toon (HIGH) flessendoppen, nikkel munten, kleine gouden voorwerpen treklipjes, schroefdoppen, zinken munten, recente 1¢ munten (na 1982), gouden voorwerpen koperen en zilveren munten

10. De detector gebruiken

10.1 Display aflezen

Display De display geeft de vermoedelijke metaalidentificatie, en ook de vermoedelijke diepte van het voorwerp weer. De metaaldetector zal een herhaalde, constante toon weergeven wanneer een voorwerp wordt gedetecteerd en geïdentificeerd. Als de aflezing op de display onstabiel is wanneer u de zoekspoel herhaaldelijk over het voorwerp heen en weer beweegt, dan zal het voorwerp waarschijnlijk afval of geoxideerd metaal zijn. De ervaring zal u leren om vaste, reproduceerbare signalen te herkennen. Hoe groter de afstand tussen het voorwerp en de zoekspoel, hoe onnauwkeuriger voorwerpidentificatie zal zijn. symbool mogelijk voorwerp

• ijzerhoudende voorwerpen, verwaarloosbare en waardevolle relicten

• treklipjes van oude drankblikjes

• grote gouden voorwerpen

• grote gouden voorwerpen

• 1¢ munten (voor 1982)

• kleine zilveren munten

• grote aluminium munten

• grote zilveren munten

De voorwerpindicatoren zijn slechts: visuele referentiepunten. Veel andere metaalsoorten behoren tot één van deze categorieën. Hoewel deze metaaldetector het meeste afval negeert of aanduidt, is het onmogelijk om alle begraven voorwerpen nauwkeurig onder te verdelen. Diepte-indicator De diepte-indicator geeft de diepte van een voorwerp ter grootte van een munt nauwkeurig weer. Het geeft de relatieve diepte van een voorwerp weer. Grote en voorwerpen met een onregelmatige vorm geven minder betrouwbare dieptemetingen. Wanneer u over een voorwerp heen en weer beweegt, blijft de diepte-indicator aan tot een ander voorwerp gedetecteerd wordt. Een herhaalde weergave op hetzelfde diepteniveau duidt op een nauwkeurige detectie van een voorwerp. Als de diepte-indicatie varieert bij elke slingerbeweging, probeer slingerbewegingen te maken vanuit verschillende hoeken; er kunnen zich meerdere voorwerpen op deze plaats bevinden. De ervaring zal u leren hoe u toevallige signalen van vaste, reproduceerbare signalen kunt onderscheiden.

10.2 De detector binnen testen

Om de metaaldetector te testen, hebt u het volgende nodig:

• 25¢ of een klein koperen voorwerp

• 1¢ (na 1982) of een klein zinken voorwerp Om de metaaldetector te testen:

1. Schakel de detector in.

2. Plaats het toestel op een plastic of houten tafel. Verwijder uurwerken, ringen en andere juwelen of

metalen voorwerpen die u op zich draagt.

3. Leg de zoekspoel met de vlakke kant naar boven gericht.

4. Selecteer de DISC, NOTCH of AUTO-NOTCH-modus. Beweeg de spijker gelijkmatig 10 tot 12 cm

boven de zoekspoel. De detector geeft een zwak signaal weer bij het detecteren van het testmateriaal, de indicator wijst op het symbool van afval. De diepte-indicator geeft de overeenkomstige waarde weer.

5. Herhaal de bovenstaande stappen met een 10 ¢ (midden toon) en een 25 ¢ (lage toon).

6. In de ALL-METAL-modus, beweeg het testmateriaal op ongeveer 30 cm hoogte boven de zoekspoel.

Laat het testmateriaal langzaam zakken in de richting van de zoekspoel. De metaaldetector geeft een signaal weer en de diepte-indicator toont de relatieve diepte. Alle voorwerpen moeten dezelfde toon weergeven.

10.3 De detector buiten testen

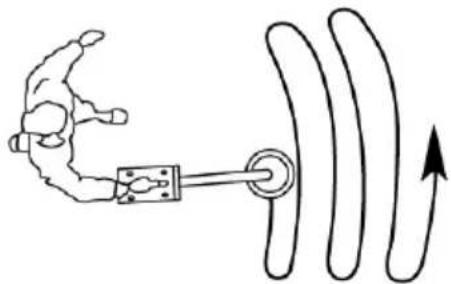

Plaatsbepaling in dynamische modus Een precieze bepaling vergt enige ervaring. Voor het beste resultaat, kunt u proberen om de richting van de slingerbeweging te veranderen.CS400

V. 03 – 09/08/2021 22 ©Velleman nv

1. Wanneer de detector een begraven voorwerp

detecteert, blijf de zoekspoel dan over het doel bewegen met steeds kleinere zijdelingse slingerbewegingen.

2. Markeer de exacte plek op de grond waar de detector

een geluidssignaal weergeeft.

3. Houd de zoekspoel onmiddellijk stil boven deze plek.

4. Beweeg de zoekspoel vervolgens in een voorwaartse

beweging en keer terug.

5. Markeer opnieuw de exacte plek waar de detector

een geluidssignaal laat horen.

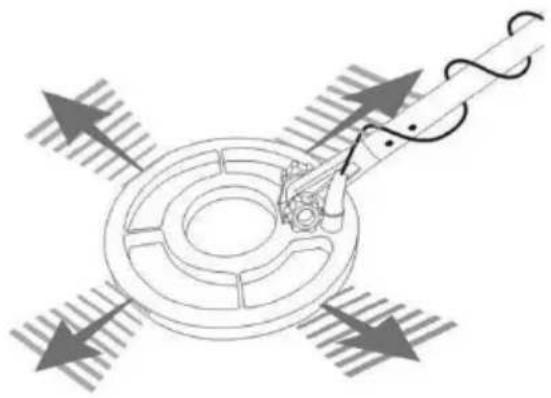

6. Indien nodig, maak haakse bewegingen op de laatste

beweging waardoor u een patroon in de vorm van een "X" beschrijft. Spoelbeweging Houd de zoekspoel evenwijdig met de bodem op ongeveer 1 tot

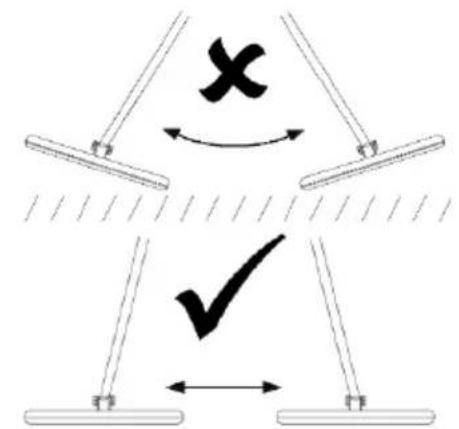

1.5 cm boven de grond. Beweeg de zoekspoel niet zoals een

pendel. Dit kan aanleiding geven tot foutieve interpretaties. Bij het zoeken, beweeg de zoekspoel heen en weer. Maak trage en elkaar overlappende slingerbewegingen. Het is belangrijk om de spoel met een constante snelheid over de grond te bewegen tijdens het zoeken. Na de voorwerpidentificatie, kan de zoektechniek zowel de locatie en de aard van het voorwerp helpen bepalen. Als er een zwak signaal weerklinkt, probeer korte en snelle slingerbewegingen te maken met de zoekspoel over het voorwerp. De meeste waardevolle voorwerpen zullen reageren met een herhalend signaal. Als er geen signaal weerklinkt wanneer u veelvuldig over het voorwerp slingert, dan is het waarschijnlijk afval. Beweeg de zoekspoel over het voorwerp met kruisende slingerbewegingen vanuit verschillende hoeken, om het signaal en de waarde van het begraven voorwerp te bepalen. Om deze methode toe te passen, loop rond het doelgebied in een cirkel, beweeg de zoekspoel herhaaldelijk boven voorwerp met slingerbewegingen, elke 30 tot 40 graden van de cirkel, ongeveer tien verschillende hoeken terwijl u volledig rond het voorwerp wandelt. Als de hoge signaaltoon helemaal verdwijnt vanuit een bepaalde hoek, dan bestaat de kans dat u geoxideerde metalen detecteert in plaats van een zilveren of koperen voorwerp. Als de toon verandert vanuit verschillende hoeken, dan hebt u meerdere voorwerpen gevonden. Als u nieuw bent in deze hobby, dan wilt u alle voorwerpen in een keer opgraven. De ervaring zal u leren hoe u de verschillende signalen kunt onderscheiden. Naarmate u verder zoekt, kan de detector valse signalen weergeven. Valse signalen kunnen zich voordoen wanneer de detector een pieptoon laat horen maar er geen metaal aanwezig is. Ze kunnen beïnvloed zijn door elektromagnetische velden (EMI), oxidatie of zwaar gemineraliseerde bodems. Als de detector eenmaal piept maar het signaal zich niet herhaalt wanneer u meermaals over dezelfde plaats heen gaat, dan is er waarschijnlijk geen voorwerp aanwezig. Wanneer de grond vervuild is, scan dan slechts kleine oppervlakten met trage en korte slingerbewegingen. U zult versteld staan van de hoeveelheden afval en folie die u zal vinden in bepaalde gebieden. In vervuilde gebieden waar veel mensen komen, hebt u de meeste kans om verloren kostbaarheden te vinden.CS400

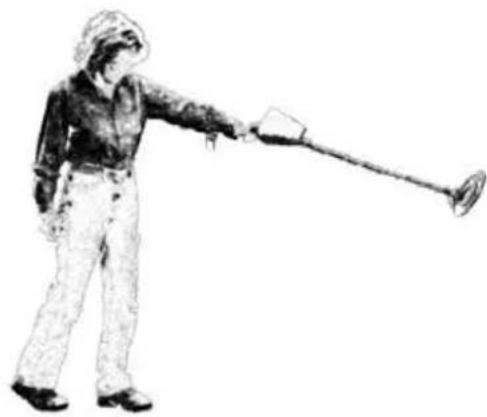

Voordat u de ALL-METAL-modus gebruikt, is het belangrijk dat u de grondbalans van de detector instelt. Door de grondbalans te regelen, worden de mineralen en het zout in de bodem geëlimineerd. Ga als volgt te werk:

1. Selecteer de ALL-METALL-modus en zoek een lapje grond

dat vrij is van metalen voorwerpen.

2. Hef de zoekspoel tot op taillehoogte.

3. Draai de GND BAL-knop in P-positie.

4. Druk op GND TRAC.

5. Laat de zoekspoel voorzichtig zakken tot ongeveer 1 à

1.5 cm boven de grond. Weerklinkt een signaal, herhaal

dan de stappen 3 en 4 en draai lichtjes aan de GND BAL- knop. Als de detector geen signaal weergeeft, dan is er geen verdere aanpassing nodig. Het detecteren gebeurt in verschillende bodemsoorten. Controleer regelmatig de grondbalans volgens de bovenstaande stappen. Het bodemtype kan variëren binnen een geografisch gebied ten gevolge van water, stenen, zand of klei.

10.5 Plaatsbepaling in statische modus

De slingertechniek is niet belangrijk in deze modus. De gebruikerservaring is van cruciaal belang. De detector past zich niet automatisch aan bodemveranderingen en omgevingsomstandigheden aan. De gebruiker moet het toestel fijnafstellen. Retunen Zorg ervoor dat er zich geen metalen in de ondergrond bevinden wanneer u het toestel afstemt. Houd de zoekspoel stil, net boven deze plek. Beweeg de zoekspoel over de plek om er zeker van te zijn dat er geen signaal weerklinkt. Detectiebereik Het detectiebereik wordt beïnvloed door de omvang van het voorwerp. Grote voorwerpen Na het detecteren van een voorwerp, geeft de display het gevoeligheidsniveau weer en laat de detector een signaal horen. Als het geluid niet zwakker wordt bij het optillen van de zoekspoel op ongeveer 2 cm boven de grond, dan hebt u een groot of onregelmatig gevormd voorwerp gedetecteerd. Hef de zoekspoel iets hoger op en lokaliseer het voorwerp met kleine slingerbewegingen op eenzelfde afstand van de bodem. Kleine voorwerpen Na het detecteren van een voorwerp, geeft de display een laag gevoeligheidsniveau weer, en laat de detector een zachte pieptoon horen. Beweeg de zoekspoel zijwaarts en op eenzelfde afstand van de bodem. Markeer de plek waar het signaal het luidst klinkt en het gevoeligheidsniveau het hoogst is. Beweeg de spoel naar de locatie van het gedetecteerde voorwerp. De detector kan een voorwerp ter grootte van een munt detecteren wanneer het voorwerp binnen het bereik van de spoel valt.

11. Reiniging en opslag

• De levensduur van de metaaldetector wordt beperkt door een gebrek aan onderhoud of onaangepast en onvoorzichtig gebruik. Veeg de behuizing schoon met een vochtige doek en droog hem daarna zorgvuldig af met een droge doek indien u de behuizing heeft gebruikt in een vijandige omgeving (zout water, zand, enz.).

• Reinig de detector nooit met oplosmiddelen of detergenten.

• De zoekspoel is bestand tegen water en kan in zowel zoet als in zout water worden gebruikt. Houd het bedieningspaneel echter droog en vochtvrij. Spoel de zoekspoel met zuiver water na gebruik in zout water. Beschadiging door zout

• Zoute lucht kan het bedieningspaneel binnendringen indien u de detector vaak gebruikt in een zoute omgeving. De elektrische componenten kunnen corroderen. U kunt het bedieningspaneel beschermen met polytheen. De garantie geldt niet voor schade die werd veroorzaakt door een zoute omgeving.CS400

• Bewaar de detector in een droge en warme omgeving.

• Verwijder de batterijen indien u het toestel gedurende lange tijd niet zal gebruiken. De batterijen zouden kunnen lekken indien u dit niet doet.

12. Probleemoplossing

• Lees de puntjes hieronder alvorens u de detector laat repareren. Misschien kunt u het probleem zelf oplossen.

• Als er zich een probleem voordoet, controleer eerst de batterijen. Vervang de batterijen indien nodig en zorg ervoor dat alle kabels correct zijn aangesloten. De detector is ontregeld

• De metaaldetector kan beïnvloed worden door temperatuurwijzigingen, bv. wanneer u het toestel uit zijn opbergplaats neemt om het in open lucht te gebruiken. Wacht totdat de temperatuur van de detector is gestabiliseerd. Het toestel heeft minstens een half uur nodig om te acclimatiseren bij extreme temperatuurschommelingen.

• Soms wordt het signaal beïnvloed door de batterijen. Vervang deze indien nodig.

13. Technische specificaties

hoofdtelefoonaansluiting

voeding 2 x 9V-batterij (6LR61C, niet meegeleverd) frequentie

regeling van de gevoeligheid 12 niveaus gevoeligheid 25 cm (voor 25 dollarcent) hoorbare discriminatie 3 tonen weergave van de diepte 12 niveaus LCD-display 45 x 80 mm werktemperatuur 0 °C tot 40 °C opslagtemperatuur -20 °C tot 60 °C zoekspoel 240 mm gewicht

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. RED Verklaring van overeenstemming Hierbij verklaar ik, Velleman NV, dat het type radioapparatuur [CS400] conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.velleman.eu. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.CS400

Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
