PIR500 - Detetor VELLEMAN - Manual de utilização gratuito

Tipo de produto	Detector de movimento PIR
Marca	Velleman
Modelo	PIR500
Alimentação	220-240 Vca / 50-60 Hz
Tipo de comutador	Triac
Faixa de detecção	12 m máx. (ajustável)
Ângulo de detecção	> 140°
Fotossensibilidade	3 a 1000 lx (ajustável)
Temporização	5 s a 420 s (ajustável)
Potência de saída (triac)	Carga mín. 15 W, máx. 500 W (220-240 Vca)
Altura de instalação	0,4 a 1,8 m
Consumo	0,45 W (repouso 0,1 W)
Faixa de velocidade de movimento detectada	0,6 m/s a 1,5 m/s
Temperatura de serviço	-20 °C a +40 °C
Umidade de serviço	< 93% UR
Modos de funcionamento	On / Off / Detecção PIR
Lâmpadas compatíveis	Lâmpadas incandescentes somente
Indicação de detecção	LED indicador
Tipo de instalação	Embutido (caixa redonda ou quadrada)
Cor	Branco (padrão)

Perguntas frequentes - PIR500 VELLEMAN

Como instalar o detector PIR500?

Desligue o fusível do circuito, remova o painel frontal, conecte os fios conforme o diagrama, insira o aparelho em uma caixa de embutir, e então religue o fusível. Ajuste os parâmetros antes de recolocar o painel frontal.

Quais são os três modos de funcionamento?

Os três modos são: On (lâmpada acesa permanentemente), Off (lâmpada apagada), e PIR (detecção de movimento com temporização).

Como ajustar a sensibilidade do detector?

Use o potenciômetro número 3 no aparelho (sensibilidade PIR). Gire-o até obter a reação desejada durante movimentos na zona de detecção.

Como ajustar a duração da iluminação após detecção?

O ajuste número 6 (duração do sinal de saída) permite escolher uma temporização entre 5 segundos e 420 segundos (7 minutos).

Por que minha lâmpada permanece acesa permanentemente?

Verifique se o seletor não está na posição 'On'. Se estiver, mude para 'PIR'. Caso contrário, reduza a sensibilidade PIR ou afaste o detector de fontes de calor (ar condicionado, aquecimento).

O detector funciona durante o dia?

Sim, graças ao ajuste da fotossensibilidade (número 7). Gire-o para que o detector reaja à luz ambiente desejada, mesmo em pleno dia.

Qual é o alcance máximo do detector?

O alcance máximo é de 12 metros, mas é ajustável através da sensibilidade PIR. O ângulo de detecção é de mais de 140 graus.

Posso usar lâmpadas LED ou fluorescentes compactas?

Não, o PIR500 é projetado apenas para lâmpadas incandescentes. O uso de lâmpadas fluorescentes é desaconselhado.

Como testar o funcionamento antes da instalação definitiva?

Coloque o seletor em 'On': a lâmpada deve acender. Mude para 'Off': ela apaga. No modo 'PIR', mova-se na frente do detector: o LED indicador pisca e a lâmpada acende.

Quais são as dicas de instalação para evitar falsas detecções?

Instale o detector longe de fontes de calor (radiadores, ar condicionado) e de objetos em movimento constante (cortinas, animais). Oriente-o de modo que as intrusões ocorram perpendicularmente ao campo de detecção.

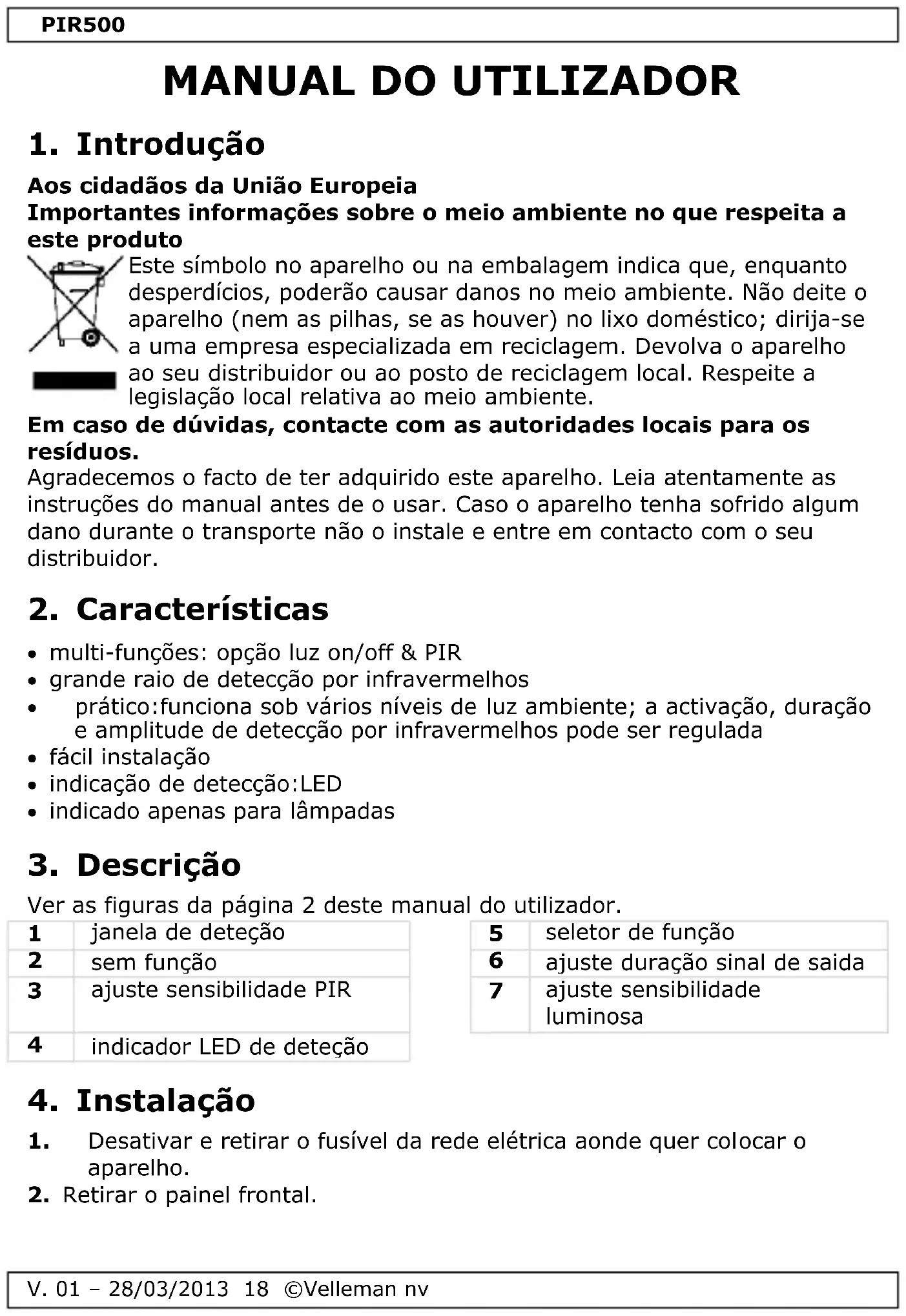

MANUAL DE UTILIZADOR PIR500 VELLEMAN

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de o usar. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Características

• multi-funções: opção luz on/off & PIR
• grande raio de detecção por infravermelhos
• prático: funciona sob vários níveis de luz ambiente; a activação, duração e amplitude de detecção por infravermelhos pode ser regulada
• fácil instalação
• indicação de detecção:LED
• indicado apenas para lâmpadas

3. Descrição

Ver as figuras da página 2 deste manual do utilizador.

1	janela de deteção
2	sem função
3	ajuste sensibilidade PIR
4	indicador LED de deteção

5	seletor de função
6	ajuste duração sinal de saída
7	ajuste sensibilidade luminosa

4. Instalação

1. Desativar e retirar o fusível da rede elétrica aonde quer colocar o aparelho.
2. Retirar o painel frontal.

PIR500

1. Ligar os fios aos conectores na parte traseira do aparelho, conforme diagrama 4.
2. Introduza o dispositivo na caixa e fixe-o ou usando os parafusos da caixa através dos furos de montagem nas extremidades, ou usando os parafusos do próprio dispositivo que alargam os grampos de fixação.
3. Ligar e colocar o fusível.
4. Teste e regule o dispositivo (ver "Teste e Ajuste") e volte a colocar a parte frontal.

5. Teste e ajuste

1. Colocar o seletor (ill. 1, #5) em 'on', deve obter um sinal de saída permanente (a lâmpada acende).
2. Colocar o seletor em 'off', não tem sinal de saída (a lâmpada apaga-se).
3. Colocar o seletor em 'PIR' e ajustar a sensibilidade PIR e a fotossensibilidade (ill. 1, #3 & 7) até que a reação do aparelho esteja ao seu gosto.
4. Diminuir o sinal de duração de saída com o ajuste 6 (ill. 1, #6).

6. Utilização

• O PIR500 tem 3 modos de utilização: on / off / deteção de movimentos (PIR).
• O sensor é mais sensível aos objetos que atravessam a zona de deteção paralela ao sensor (ill. 2) que aos objetos que se aproximam em linha reta (ill. 3). É um elemento essencial par determinar o local de montagem.
• O aparelho funciona de dia como de noite, graças ao ajuste da fotossensibilidade e a sensibilidade PIR. O tempo do sinal de saída pode ser ajustado.
• O aparelho pode ser instalado em caixas redondas ou quadradas.
• A lâmpada piloto do sensor acende cada vez que o aparelho faz uma deteção.
• Nas utiliza este aparelho para comandar uma lâmpada fluorescente.
• Instalar o aparelho fora do alcance de objetos em movimento, aparelhos de temperatura, aparelhos de aquecimento ou ventilação.
• Este aparelho deve ser instalado, mantido e reparado por um técnico qualificado.

7. Especificações

tipo de interruptor	TRIAC
alimentação	de 22o a 240 Vac / 50 ~ 60 Hz
alcance de detecção	12m máx (regulável)
ângulo de detecção	> 140°

PIR500

controlo de luz	3 a 1000 Lux (regulável)
activação	de 5 a 420 seg (regulável)
saída triac	carga mín: 15W
	carga nominal: 500W (220~240Vac)
altura para instalação	1,8 m
consumo	0.45W (0.1W standby)
velocidade de detecção de movimento	0,6m/ 1,5m
temperatura de funcionamento	de -20°C a +40°C
humidade de funcionamento	< 93% RH

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho.

Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu.

Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detem os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estrictamente proíbido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.
