NikolaTesla Prime+ - Cuisinière ELICA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil NikolaTesla Prime+ ELICA au format PDF.
| Type de produit | Cuisinière à induction avec hotte intégrée |
| Marque | Elica |
| Modèle | NikolaTesla Prime+ |
| Catégorie | Cuisinière encastrable |
| Alimentation électrique | 220-240 V, monophasé, 50/60 Hz |
| Puissance maximale | 7,4 kW (réglable : 4,5 kW ou 3,1 kW) |
| Nombre de foyers | 4 |
| Type de cuisson | Induction |
| Niveaux de puissance plaque | 9 niveaux + Booster temporisé (5 min) |
| Fonctions plaque | Booster, arrêt automatique, détection de casserole, maintien au chaud (Temperature Manager), chauffage automatique (Automatic Heat Up), Pause, verrouillage |
| Minuteur | Autonome et par zone de cuisson |
| Hotte intégrée | Oui, avec 3 vitesses + 2 niveaux Booster (15 min et 5 min) |
| Fonctionnement automatique hotte | Oui, adaptation à la puissance de cuisson |
| Filtres | Filtre à graisse métallique (lavable au lave-vaisselle) et filtres à charbon céramique (remplaçables) |
| Indicateur de saturation filtres | Oui, pour filtre à graisse (clignotant) et filtre à charbon (fixe) |
| Sécurité | Verrouillage enfant, indicateur de chaleur résiduelle, arrêt de sécurité, détection de casserole, arrêt en cas de surchauffe |
| Nettoyage | Chiffon doux, détergent neutre ; ne pas utiliser de nettoyeur vapeur |
| Installation | Encastrable (TOP ou FLUSH), version aspirante ou filtrante |
| Réparabilité | Nécessite un technicien qualifié pour toute intervention |
FOIRE AUX QUESTIONS - NikolaTesla Prime+ ELICA
Questions des utilisateurs sur NikolaTesla Prime+ ELICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice NikolaTesla Prime+ - ELICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NikolaTesla Prime+ de la marque ELICA.
MODE D'EMPLOI NikolaTesla Prime+ ELICA
Suivre de près les instructions reportées dans ce manuel. Nous déclinons toute responsabilité pour tout problème, dommage ou incendie causé à l'appareil suite au non-respect des instructions reportées dans ce manuel. L'appareil est destiné exclusivement à un usage domestique pour la cuisson des aliments et l'aspiration des fumées dérivantes de la cuisson. Aucune autre utilisation n'est autorisée (par ex. chauffage de pièces). Le fabricant décline toute responsabilité pour une utilisation inappropriée ou un mauvais réglage des commandes.
L'appareil peut différer du dessin de cette notice mais les instructions pour l'utilisation, l'entretien et l'installation restent les mêmes.
Il est important de conserver ce manuel pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déplacement, s'assurer qu'il reste avec le produit.
Lire attentivement les instructions : elles contiennent des informations essentielles sur l'installation, l'utilisation et la sécurité. Ne pas faire des changements dans les produits électriques. Avant l'installation de l'appareil, vérifier que tous les composants ne sont pas endommagés. Sinon, contactez votre revendeur et ne pas continuer l'installation. Vérifier l'intégrité du produit avant de procéder avec l'installation. Sinon, contactez votre revendeur et ne pas continuer l'installation.
Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.
1. Mises en garde
Attention! Suivre attentivement les instructions ci-dessous :
- L'appareil doit être déconnecté de l'alimentation électrique avant d'effectuer tout travail de skeleton.
- L'installation et l'entretien doivent être effectués par un technicie mplacer toute pièce de l'appareil si ce n'est pas spécifiquement demandé dans le manuel d'utilisation.
- La mise à la terre de l'appareil est obligatoire.
- Le câble d'alimentation doit être suffisamment long pour permettre la connexion de l'appareil, encastré dans un meuble, au circuit électrique.
- Pour que l'installation soit conforme aux normes de sécurité en vigueur, il faut un interrupteur omnipolaire à norme qui assure la déconnexion complète du circuit électrique dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.
- Ne pas utiliser de prises multiples ou des rallonges.
- Une fois l'installation terminée, les composants électriques ne devront plus être accessibles par l'utilisateur.
- L'équipement et les parties accessibles deviennent très chauds pendant l'utilisation. Faire attention à ne pas toucher les éléments chauffants.
- Faire attention à ce que les enfants ne jouent pas avec l'appareil; garder les enfants à distance et les surveiller, parce que les parties accessibles peuvent devenir très chaudes pendant l'utilisation.
- Pour les porteurs de stimulateurs cardiaques et d'implants actifs, il est important de vérifier, avant d'utiliser le plan à induction, que le stimulateur est compatible avec l'appareil.
- Pendant et après l'utilisation, ne pas toucher les éléments chauffants de l'appareil.
- Éviter le contact avec des chiffons ou autres matériaux inflammables jusqu'à ce que tous les composants de l'appareil ne soient suffisamment refroidis.
- Ne pas placer de matériaux inflammables sur l'appareil ou à proximité.
- Les graisses et les huiles chaudes peuvent facilement prendre feu. Surveiller la cuisson des aliments riches en graisse et en huile.
- Si la surface est fêlée, éteindre l'appareil pour éviter la possibilité de décharge électrique.
- L'appareil n'est pas destiné à être mis en fonction au moyen d'une minuterie externe ou bien d'un système de commande à distance séparé.
- La cuisson sans surveillance sur un plan de cuisson avec de l'huile ou de la graisse peut être dangereuse et provoquer un incendie.
- Le processus de cuisson doit être surveillé. Un processus de cuisson à court terme doit être surveillé en permanence.
- Ne JAMAIS essayer d'éteindre les flammes avec de l'eau. Au lieu de cela, éteindre l'appareil et étouffer les flammes, par exemple avec un couvercle ou une couverture anti-feu. Risque d'incendie: ne pas placer d'objets sur les surfaces de cuisson.
- Ne pas utiliser de nettoyeurs à vapeur.
- Ne pas poser des objets métalliques, tels que couteaux, fourchettes, cuillères et couvercles sur la surface du plan de
cuisson car ils peuvent s'échauffer.
- Avant de raccorder le modèle au circuit électrique : contrôler la plaque signalétique (sur le fond de l'appareil) pour s'assurer que la tension et la puissance correspondent à celles du circuit et que la prise de branchement soit adaptée. En cas de doute, appeler un électricien qualifié.
Important :
- Après utilisation, éteindre le plan de cuisson à travers son dispositif de commande et ne pas faire confiance au détecteur de casseroles.
- Éviter de renverser du liquide, donc pour bouillir ou chauffer des liquides, réduire l'apport de chaleur.
- Ne pas laisser les éléments chauffants allumés avec des casseroles et des poêles vides ou sans récipients.
- Lorsque la cuisson est terminée, éteindre la zone relative.
- Lors de la cuisson, ne jamais utiliser des feuilles d'aluminium, ou ne jamais poser directement des produits emballés avec de l'aluminium. L'aluminium fondrait et endommagerait irrémédiablement votre appareil.
- Ne jamais chauffer une boite ou une boite de conserve contenant des aliments sans l'ouvrir : elle risque d'exploser!
Cette mise en garde vaut pour tous les autres types de plans de cuisson.
- L'utilisation d'une grande puissance comme la fonction Booster ne convient
Pas pour le chauffage de liquides tels que l'huile de friture. Une chaleur excessive pourrait être dangereuse. Dans ces cas, nous recommandons l'utilisation d'une puissance inférieure.
- Les récipients doivent être placés directement sur le plan de cuisson et doivent être centrés. En aucun cas, il ne faut insérer quelque chose entre la casserole et la plaque de cuisson.
- Dans le cas de températures élevées, l'appareil diminue automatiquement le niveau de puissance de la zone de cuisson.
Avant toute opération de nettoyage ou d'entretien, débrancher le produit du circuit en enlevant la fiche ou par l'interrupteur général de la maison.
Utiliser des gants de travail pour toutes les opérations d'installation et d'entretien. L'appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou sans l'expérience ni les connaissances nécessaires, à condition d'être surveillés ou d'avoir reçu les instructions relatives à l'utilisation sûre de l'appareil et à la compréhension des risques inhérents.
Les enfants doivent être contrôlés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
La pièce doit être suffisamment aérée quand la hotte de cuisine est utilisée
simultanément aux autres appareils de combustion au gaz ou autres combustibles.
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS), respecter les instructions pour l'entretien.
Le non-respect des normes de nettoyage de la hotte et du filtre (ainsi que son remplacement) comporte des risques d'incendies.
Il est strictement interdit de flamber les aliments.
L'utilisation d'une flamme nue peut endommager les filtres et provoquer des incendies et doit donc être évitée.
La friture doit être surveillée afin d'éviter que l'huile ne prenne feu.
ATTENTION : Quand la plaque de cuisson est en marche, les pièces accessibles de la hotte peuvent chauffer.
Attention! Il ne faut jamais brancher l'appareil au circuit électrique tant que l'installation n'a pas été complétée.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, respecter étroitement les règlements des autorités locales compétentes.
L'air aspiré ne doit pas être convoyé vers le conduit destiné à l'évacuation des fumées des appareils à combustion au gaz ou autres combustibles.
Il ne faut jamais utiliser la hotte sans la grille!
Utiliser seulement les vis de fixation fournies avec le produit ou, si elles ne
dont pas comprises, acheter les bonnes vis. Utiliser des vis de la longueur indiquée dans la notice.
Quand la hotte de cuisine et les appareils non alimentés par l'énergie électrique sont en marche simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 × 10-5 bar).
Cet appareil est marqué conformément à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En assurant que ce produit est éliminé correctement, l'utilisateur contribue à prévenir les conséquences négatives potentielles pour l'environnement et la santé.
Le symbole sur le produit ou sur la documentation qui l'accompagne indique que ce dernier ne doit pas être traité comme un déchet ménager mais doit être remis à un point de collecte pour le recyclage des équipements électriques et électroniques. L'éliminer conformément aux réglementations locales d'élimination des déchets. Pour plus d'informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter les autorités locales, le service de collecte des déchets ménagers ou le magasin où le produit a été acheté.
Appareil conçu, testé et réalisé dans le respect des normes sur la :
- Sécurité : EN/CEI 60335-1; EN/CEI 60335-2-6; EN/CEI 60335-2-31; EN/CEI 62233. Performance: EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; EN/CEI 60704-3; ISO 3741; EN 50564; CEI 62301.
- CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/CEI 61000-3-3; EN/CEI 61000-3-12. Conseils pour une utilisation correcte et destinée à réduire l'impact environnemental: Allumer la hotte à la vitesse minimale avant de commencer à cuisiner puis l'éteindre quelques minutes après la fin de la cuisson. Augmenter la vitesse seulement en cas de grosses quantités de fumée et de vapeur en utilisant la fonction booster uniquement pour les cas extrêmes. Pour préserver l'efficacité du système de réduction des odeurs, replacer le(s) filtre(s) à charbon. Nettoyer le filtre à graisse régulièrement pour en préserver l'efficacité. Pour optimiser l'efficacité et minimiser les bruits, utiliser le diamètre maximal du système de canalisation indiqué dans ce manuel.
Utilisation de la plaque de cuisson
Le système de cuisson à induction est basé sur le phénomène physique de l'induction magnétique. La principale caractéristique de ce système est le transfert direct de l'énergie du générateur à la casserole.
Avantages :
Si l'on compare avec les plans de cuisson électriques, votre plan à induction est :
- Plus sûr : température inférieure à la surface du verre.
- Plus rapide : temps de chauffe des alimentés inférieurs.
- Plus précis : le plan réagit instantanément à vos commandes
- Plus efficace : 90 % de l'énergie absorbée est transformée en chaleur. En outre, une fois enlevée la casserole, la transmission de chaleur est immédiatement interrompue, en évitant une perte de chaleur inutile.
2.1 Récipients pour la cuisson
Utiliser uniquement des casseroles portant le symbole
Important :
pour éviter des dommages permanents à la surface du plan, ne pas utiliser :
- des récipients avec fond non parfaitement plat.
- des récipients en métal avec fond émaillé.
- des récipients avec une surface rugueuse, pour éviter de rayer la surface du plan.
- ne jamais poser des casseroles et des poêles chaudes sur la surface du panneau de contrôle du plan
2.1.1 Récipients préexistants
La cuisson à induction utilise le magnétisme pour générer de la chaleur. Les récipients doivent donc contenir du fer. Vous pouvez vérifier si le matériel de la casserole est magnétique avec un simple aimant. Les casseroles ne sont pas appropriées si elles ne sont pas détectables magnétiquement.
2.1.2 Diamètres fonds de casseroles conseillés
IMPORTANT : si les casseroles ne sont pas de la bonne taille, les zones de cuisson ne s'allument pas
Pour connaître le diamètre minimal de la casserole à utiliser pour chaque zone, consulter la partie illustrée de ce manuel.
2.2 Économie d'énergie
Pour plusieurs résultats, nous recommandons de :
- Utiliser des ustensiles de cuisson d'un diamètre égal à celui de la zone de cuisson.
- Utiliser uniquement des poêles et des casseroles à fond plat.
- Si possible, laisser le couvercle sur la casserole pendant la cuisson.
- Cuire les légumes, pommes de terre, etc. avec une petite quantité d'eau afin de réduire le temps de cuisson.
- Utiliser un autocuiseur, il réduit encore la consommation d'énergie et le temps de cuisson.
- Placer la casserole au centre de la zone de cuisson tracée sur le plan.
Utilisation de l'aspirateur. Le système d'aspiration peut
être utilisé en version aspirante à évacuation externe ou filtrante à recirculation interne.
Version aspirante
Les vapeurs sont évacuées vers l'extérieur grâce à une série de tuyaux (à acheter séparément) fixée à la bride de raccord déjà fournie.
Le diamètre du tuyau d'évacuation doit être identique à celui du diamètre de l'anneau de connexion :
- en cas de sortie rectangulaire 222 × 89 mm
- en cas de sortie ronde 150 mm (*)
Pour de plus amples informations, consulter la page relative aux accessoires de la version aspirante dans la partie illustrée de ce manuel.
Raccorder le produit aux tuyaux et aux orifices d'évacuation murale du même diamètre que celui de la sortie d'air (bride de raccord).
L'utilisation des tuyaux et des orifices d'évacuation d'un diamètre inférieur diminuera l'efficacité de l'aspiration et augmentera considérablement le bruit.
Nous déclinons, dans ce cas, toute responsabilité.
La longueur du conduit doit être celle strictement indispensable. Utiliser un conduit avec le moins de coudes possible (angle maximal du coude : ). Éviter de changer drastiquement la section du conduit.
Version filtrante
L'air aspiré sera filtré à travers des filtres à graissé et anti-odeur avant d'être renvoyé dans la pièce.
Le produit est fourni avec tout le nécessaire pour une installation standard avec la sortie de l'air dans la partie frontale de la plinthe du meuble.
L'emballage comprend déjà quatre séries de filtres en céramique aux charbons actifs très performants. Les filtres en céramique sont des filtres innovants modulaires à charbon qui se régénèrent (consulter ce manuel dans la section Entretien - Filtres aux charbons actifs).
Les propriétés chimiques et physiques permettent d'obtenir une efficacité d'absorption des odeurs élevée ainsi qu'une excellente résistance mécanique.
Pour de plus amples informations, consulter la page relative aux accessoires de la version filtrante dans la partie illustrée de ce manuel.
Fig. 13B
Consulter les sites www.elica.com et
www.shop.elica.com pour vérifier la gamme complète de des
kits disponibles, pour pouvoir réaliser les différentes installations tant filtrantes qu'aspirantes.
3. Installation
L'installation tant électrique que mécanique doit être effectuée par du personnel qualifié.
L'appareil électroménager est donc pour être encastré dans un plan de travail de 2 à 6 cm d'épaisseur pour les installations TOP et 2,5 à 6 cm pour les installations FLUSH. La distance minimum entre la plaque de cuisson et le mur doit être d'au moins 5 cm de front, 4 cm sur les côtes et 50 cm par rapport aux éléments suspendus.
NB : Les distances suggérées sont fournies à titre d'exemple : respecter, dans la conception des espaces, les consignes du fabricant de la cuisine.
3.1 Branchement électrique
- Débrancher l'appareil du circuit électrique
- L'installation doit être effectuée par du personnel qualifié, familiarisé avec les normes applicables en matière d'installation et de sécurité. - Le fabricant décline toute responsabilité pour les personnes, les animaux ou les biens dans le cas de non-respect des directives fournies dans ce chapitre.
- Le câble d'alimentation doit être suffisamment long pour permettre l'enlèvement du plan de cuisson du plan de travail.
- S'assurer que la tension sur la plaque signalétique sur le fond de l'appareil correspond à celle de la maison où il sera installé.
- Ne pas utiliser de rallonges.
- La mise à la terre de l'appareil est obligatoire.
- Le câble d'alimentation de la terre doit être 2 cm plus long que les autres câbles.
- Dans le cas où l'appareil n'est pas équipé de cable d'alimentation, en utilis ; tandis que pour les puissances supérieures il doit être de 4 mm2.
- À aucun moment, le cable ne doit atteindre une température supérieure à 50°C par rapport à la température ambiante.
- L'appareil est destiné à être connecté de façon permanente au circuit électrique, c'est pourquoi il faut faire un raccordement au circuit fixe via un interrupteur omnipolaire à norme qui assure la déconnexion complète du circuit électrique dans les conditions de la catégorie de surtension III, et qui soit facilement accessible après l'installation.
Attention! Avant de rebrancher le circuit à l'alimentation secteur et d'en vérifier le fonctionnement correct, vérifier toujours que le câble d'alimentation soit monté correctement.
Attention! Le remplacement du câble d'interconnexion doit être effectué par le service d'assistance technique autorisé ou par une personne ayant le même statut.
Remarque: le produit est doté d'une fonction Power Limitator qui permet de programmer un seuil d'absorption maximal kw. Le réglage doit être effectué lors du branchement du produit au circuit électrique ou de la reconnexion du circuit électrique (dans les 2 minutes qui suivent). Pour la séquence de réglage du Power Limitation, consulter ce manuel dans la section Fonctionnement.
3.2 Montage
Avant de commencer l'installation :
- Après le déballage et vérification que le produit n'a pas été endommagé pendant le transport, en cas de problème, contactez votre revendeur ou le service clientèle, avant de réaliser l'installation.
- Vérifier que le produit acheté est d'une taille appropriée pour la zone d'installation.
- S'assurer qu'à l'intérieur de l'emballage il n'y a pas (à des fins d'expédition) de matériel accessoire (tels que des enveloppes avec des vis, des garanties, etc.), il doit être eventuellement enlevé et conservé.
- Vérifier en plus que près de la zone d'installation il y ait une prise électrique disponible.
Prédisposition du meuble pour l'encastrement :
- Le produit ne peut être installé au-dessus des dispositifs de refroidissement, lave-vaisselle, poêles, fours, lave-linge et sèche-linge.
- ptriez soigneusement les copeaux ou les résidus de sciure.
- pour optimiser l'installation en mode filtrant, il est recommanda
IMPORTANT : utiliser un joint de finition monocomposant (S), résistant aux températures jusqu'à ; avant l'installation, nettoyer soigneusement les surfaces à coller en éliminant les substances pouvant promément l'adhésion
(ex. : agents anti-adhésifs, conservants, graisses, huiles, poussière, résidus de colle, etc.) ;
le joint doit être distribué uniformément sur tout le cadre; après la pose, laisser sécher le joint environ 24 heures.
ATTENTION! La non-installation de vis et fixations conformément à ces instructions peut entraîner des risques électriques.
Remarque : nous conseillons, pour installer correctement le produit, de recouvrir les tuyaux d'un ruban ayant les caractéristiques suivantes :
- film élastique en PVC souple, avec adhésif à base d'acrylate - conforme à la norme DIN EN 60454 - retardateur de flamme
- résistance optimale au vieillissement
- résistance aux écarts de températures
- utilisable aux basses températures

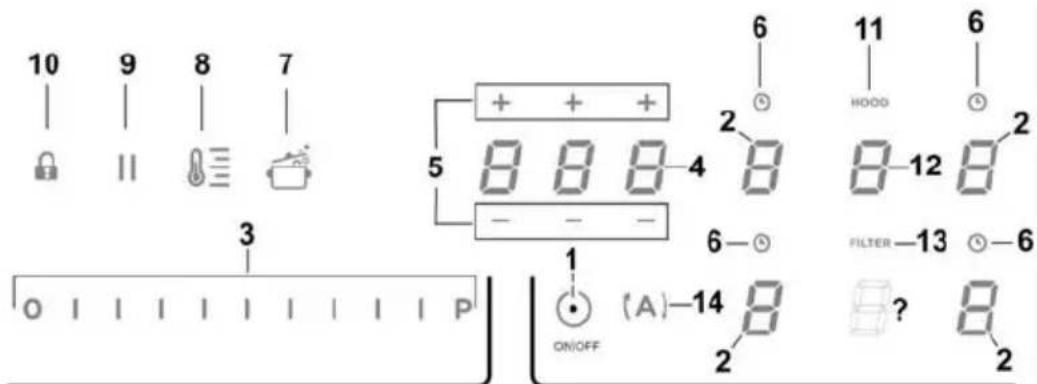

Panneau de contrôle
Remarque : Pour sélectionner les commandes, il suffit d'effleurer (appuyer sur) les symboles qui les représentent.
Touches / écran
- ON/OFF de la plaque de cuisson/aspirateur
- Sélection de la zone de cuisson
Affichage zone de cuisson
- Augmenter/Diminuer Power Level (Niveau de puissance) et Puissance d'aspiration Affichage Power Level (Niveau de puissance) et Puissance d'aspiration
- Activation du Timer « STAND ALONE » (minuteur autonome) Écran : Timer « STAND ALONE » (minuteur autonome) / Minuteur Zones de cuisson
- Augmenter/Diminuer Timer « STAND ALONE » (minuteur autonome) / Minuteur Zones de cuisson
- Activation Timer (minuteur) zones de cuisson Voyant Timer (minuteur) zones de cuisson actif
- Activation Automatic Heat Up (Chauffage automatique)
- Activation Temperature manager (Temperature directrice) (Warning Function)
- Pause
- Key Lock (clé de verrouillage)
- Voyant Aspirateur actif
Activation Voyant de saturation des filtres
- Sélection/Activation aspirateur Affichage aspirateur Affichage saturation filtre charbon/ceramique -Filtre à graisse
- Réinitialisation Saturation des filtres
- Activation fonction automatique aspirateur
Utilisation de la PLAQUE de cuisson
Toutes les fonctions de ce plan de cuisson sont conçues pour se conformer aux normes de sécurité les plus strictes. Pour cette raison :
- Certaines fonctions ne s'activent pas, ou s'éteignent automatiquement, en l'absence de casseroles sur les feux ou si celles-ci sont mal placées.
- Dans d'autres cas, les fonctions activées se désactivent automatiquement après quelques secondes lorsque la fonction sélectionnée nécessite un autre réglage qui n'est pas donné (ex. : « Allumer le plan de cuisson » sans « Sélectionner la zone de cuisson » et la « Température de fonctionnement », ou bien la « Fonction Lock (verrouillage) » ou « Timer »).
Attention! En cas (par exemple) d'une utilisation prolongée, l'extinction de la zone de cuisson pourrait ne pas être immédiate en phase de refroidissement; sur l'écran des zones de cuisson, apparait le symbole « H » pour indiquer que la phase est active. Attendre que l'affichage se coupe avant de s'approcher de la zone de cuisson.
Affichage zone de cuisson
Dans les affichages relatifs aux zones de cuisson, apparait :
| Zone de cuisson allumée | 0 |
| Power Level (Niveau de puissance) | 1...5 P |
| Residual Heat Indicator (Voyant chauffage résiduel) | H |
| Pot Detector (Détector de casserole) | - |
| Fonction Temperature Manager (Température directrice) activée | 0 |
| Fonction Lock (verrouillage) active | 0 |
| Fonction Pause | 11 |
| Fonction Automatic Heat UP (Chauffage automatique) | R |
Caractéristiques de la plaque
Activation sécurisée
Le produit s'active uniquement en présence de casseroles sur les zones de cuisson : le processus de chauffe ne se déclenche pas sans casseroles et s'arrête en les enlevant.
Pot detector (déteceur de casserole)
L'appareil détecte automatiquement la présence de casseroles sur les zones de cuisson.
Pour des raisons de sécurité, chaque zone est dotée d'un temps de fonctionnement maximal qui dépend du niveau de puissance programme.
À l'extinction d'une ou plusieurs zones de cuisson, la présence de chaleur résiduelle est signalée par un signal visuel sur l'écran de la zone correspondante, par le symbole « h »:
Fonctionnement
Remarque : Pour activer une quelconque fonction, il faut d'abord activer la zone souhaitée.
Allumage
Presser (effleurer) brèvement ON/OFF (1) plan de
cuisson/aspirateur : le symbole s'éclaire ; en maintenant la pression, toutes les fonctions disponibles seront visibles pendant quelques instants, après quoi seules les fonctions principales resteront activées ; les autres pourront être utilisées, et s'activeront, ensuite pendant l'utilisation du dispositif.
Important :
Toutes les fonctions disponibles seront légèrement éclairées, cette lumière s'intensifiera seulement à leur activation.
Presser à nouveau pour éteindre
Remarque : Cette fonction a la priorité sur toutes les autres.
Sélection des zones de cuisson
Effleurer (presser) la zone de Sélection/Écran (2) correspondant à la zone de cuisson désirée.
Power level (niveau de puissance)
La plaque est équipée de 9 niveaux de puissance : Effleurer et glisser avec le doigt le long de la Barre de sélection (3) :
vers la droite pour augmenter le niveau de puissance ; vers la gauche pour diminuer le niveau de puissance ; Le niveau de puissance configuré sera affiché dans la zone de Selection/Écran (2)
Power booster (amplificateur de puissance)
Le produit est doté d'un niveau de puissance supplémentaire (au-delà du niveau S), qui reste activé 5 minutes puis la puissance revient au niveau précédemment utilisé.
Effleurer et glisser le doigt le long de la Barre de sélection (3) (au-delà du niveau S) et activer Power Booster (amplificateur de puissance)
Le niveau Power Booster (amplificateur de puissance) est indiqué dans la zone de Selection/Écran (2) par le symbole «F»
Remarque : les zones de cuisson avant n'ont pas l'amplificateur temporisé ; pour désactiver le Power Booster (amplificateur de puissance) de ces zones, effleurer et glisser le doigt le long de la Barre de sélection (3) pour diminuer le niveau de puissance.
Key lock (clé de verrouillage)
La fonction Key Lock (clé de verrouillage) permet de bloquer les configurations de la plaque pour empêcher les manipulations accidentelles tout en laissant les fonctions déjà configurées actives.
Répéter l'opération pour désactiver.
Remarque: En pressant une quelconque autre fonction
pendant que Key Lock (clé de verrouillage) est activée, elle clignotera pour signaler que la fonction est activée et doit être eventuellement désactivée pour pouvoir agir sur la plaque.
Chauffage automatique
La fonction Automatic Heat UP (Chauffage automatique) permet d'amener plus rapidement au régime la puissance programmée ; cette fonction permet d'avoir une cuisson plus rapide sans risquer de brûler les aliments car la température ne dépasse pas celle du niveau programmé. Cette fonction est disponible pour les niveaux de puissance 1-8.
Activation:
- depuis une zone de cuisson allumée, presser (7)
- L'écran (2) affiche une « R » clignotante s'alternant à la puissance programmée pour la zone de cuisson
En augmentant le niveau de puissance de la zone de cuisson : la fonction Automatic Heat Up (Chauffage
automatique) reste activée avec le nouveau réglage de température;
En diminuant le niveau de puissance de la zone de cuisson : la fonction Automatic Heat UP (Chauffage automatique) se désactive.
zone de cuisson, le symbole (7) s'éclairera à nouveau légèrement, ce qui permettra de procéder, pour cette zone aussi, à l'activation de la fonction ; la fonction reste tout de même activée dans la zone où elle a été activée, comme signalé sur l'écran (2)
Temperature Manager (température directrice - warming function)
Temperature Manager (température directrice) est une fonction de contrôle permettant le maintien de la chaleur à une température constante, à un niveau de puissance optimisé; cette fonction est parfaite pour garder les aliments prêts au chaud. La fonction Temperature Manager (température directrice) s'active dès la première pression de
L'écran (2) de la zone en mode Temperature Manager (température directrice) affiche le symbole
Remarque: En sélectionnant simultanément une autre zone
de cuisson, le symbole (8) s'éclairera à nouveau légèrement, ce qui permettra de procéder, pour cette zone aussi, à l'activation de la fonction ; la fonction reste tout de même activée dans la zone où elle a été activée, comme signalé sur l'écran (2)
- Presser encore (8) pour désactiver et éteindre, jusqu'à amener le niveau affiché à Display (2) sur « O »
Remarque: Si plusieurs zones fonctionnent en mode Temperature Manager (température directrice - Warning Function), sélectionner d'abord la zone souhaitée à travers la zone de Sélection (2); la fonction peut être désactivée aussi par la Barre de sélection (3), en amenant le Power Level (niveau de puissance) à « O »
Pause
La fonction Pause permet d'interrompre n'importe quelle fonction active sur la plaque en ramenant à zéro la puissance de cuisson.
Activation:
Presser « 11 » (9) « 11 » clignote à l'écran (2)
Pour désactiver la fonction :
presser (9) la Barre de sélection (3) s'éclaire - presser/glisser sur la Barre de sélection (3) pour déactiver la fonction
Remarque: La déactivation rétablit les conditions de la plaque avant la pause, la plaque continue à fonctionner avec les mêmes paramètres précédemment programmés.
Remarque : si après 10 minutes, la Fonction Pause n'est pas désactivée, la plaque s'éteint automatiquement.
Remarque : la Fonction Pause n'influence pas l'aspiration
Timer « STAND ALONE » (minuteur autonome)
La fonction Timer (minuteur) est un compte à rebours indépendant des zones de cuisson (et de la zone aspirante). Le Minuteur s'active en appuyant sur la Zone/Écran (4)
Utiliser les symboles + (5) pour programmer la durée du Timer (minuteur), qui s'affiche sur la Zone/Écran (4). Remarque: attendre 10 secondes sans appuyer aucune autre commande pour lancer le compte à rebours.
Le format du Timer (minuteur) est 0.00 - pour les heures : réglables de 0 à 9 - pour les minutes : réglables de 0 à 5
Dans la Zone/Écran (4) s'affichera le temps restant ; un signal sonore se déclenchera à la fin du compte à rebours
Remarque: pour un décalage inférieur à 10 minutes, dans l'affichage du compte à rebours, le format est le suivant -0. minutes -06 secondes avec point éclairé en mode fixe
Pour couper le Timer (minuteur) : - sélectionner Zone/Écran (4) - programmer la durée du Timer (minuteur) à 000, avec - + (5)
Timer (minuteur) zones de cuisson
La fonction Timer (minuteur) Zones de cuisson est un compte à rebours programmable, même simultanément, sur chaque zone de cuisson. Au terme du début programme, les zones de cuisson s'éteignent automatiquement et l'utilisateur est averti par un signal sonore.
Activation de la fonction timer (minuteur) zones de cuisson
- Effleurer (presser) la zone de Sélection/Écran (2) (power level - niveau de puissance 10)
- Presser (6) relative à la zone de cuisson
Utiliser les symboles + (5) pour programmer la durée du timer (minuteur), qui s'affiche sur la Zone/Écran (4);
Pendant le réglage, le symbole (6) clignote.
Remarque : attendre 10 secondes sans appuyer aucune autre commande pour lancer le Timer (minuteur) zone de cuisson.
Remarque : en appuyant à nouveau longuement (6), le Timer (minuteur) de la zone de cuisson est réinitialisé.
Si on le souhaite, répéter l'opération pour plusieurs zones de cuisson.
Remarque: un Timer (minuteur) peut être configuré pour chaque zone; l'écran (4) affiche le compte à rebours de la zone de cuisson sélectionnée à cet instant; si aucune zone n'est sélectionnée, appuyer sur l'écran (4) affiche le compte à rebours du Timer « STAND-ALONE » (minuteur autonome).
Le mode d'affichage du compte à rebours est le même que le Timer « STAND-ALONE » (minuteur autonome) (consulter le paragraphe précédent Timer « STAND-ALONE » (minuteur autonome).)
Quand le minuteur a terminé le compte à rebours, il émet un signal sonore et la zone de cuisson s'éteint.
Pour couper le timer (minuteur) :
- Sélectionner la zone de cuisson (2) programmer la durée du Timer (minuteur) à 000, avec + (5).
La fonction Power Limitation (limitation de puissance) permet de programmer le fonctionnement du produit en limitant l'absorption à un seuil maximal.
Remarque: effectuer le réglage quand la plaque est éteinte, sans appuyer sur la touche ON/OFF (1), lors du branchement de la plaque de cuisson au réseau électrique ou de la reconnexion du réseau électrique dans les 2 minutes qui suivent.
Pour régler la fonction power limitation (limitation de puissance):
- presser (A) (Qui clignotera seulement les 2 premières minutes de l'alimentation du produit)
- en maintenant la pression (A) appuyer, une à la fois, sur toutes les zones de sélection/écran(2) les zones de cuisson, dans le sens inverse des aiguilles d'une montre en commençant de la zone avant droite (FR)
- un signal sonore rapide est émis à chaque pression
- après avoir appuyé sur tous les écrans (2), relâcher la touche [A]
maintenant :
- l'écran (2) de la zone arrêtée gauche (RL) affichera l'un après l'autre les symboles « C » et « 0 » pour signaler qu'il est possible d'effectuer le réglage :
sélectionner l'écran (2-RL)
Glisser ensuite sur la Barre de sélection(3), jusqu'à ce que l'écran affiche les symboles « C » et « 8 »,
L'écran (2-FL) affiche le réglage actuel**
$$ \begin{array}{l} 0 = 7. 4 \mathrm {K W} \ 1 = 4, 5 \mathrm {K W} \ 2 = 3, 1 \mathrm {K W} \ \end{array} $$
Le réglage est configuré par défaut à 7,4 KW
Pour changer les paramètres de la fonction power limitation (limitation de puissance)
- appuyer sur l'écran (2) de la zone avant gauche (FL)
- glisser ensuite sur la barre de sélection (3), pour enregistrer le nouveau réglage
- pour sauvegarder la sélection, appuyez 2 secondes sur la touche ON/OFF (1) ; un long signal sonore sera émis pour confirmer le réglage
Allumage
Presser (effleurer) brèvement ON/OFF (1) plan de
cuisson/aspirateur : le symbole s'éclaire ; en maintenant la pression, toutes les fonctions disponibles seront visibles pendant quelques instants, après quoi seules les fonctions principales resteront activées ; les autres pourront être utilisées, et s'activeront, ensuite pendant l'utilisation du dispositif.
IMPORTANT : toutes les fonctions disponibles seront légèrement éclairées, cette lumière s'intensifiera seulement à leur activation.
Presser à nouveau pour éteindre. Remarque : Cette fonction a la priorité sur toutes les autres.
Allumage de l'aspirateur:
Effleurer (presser) la Zone de sélection (12) pour activer l'aspirateur
Vitesse (puissance) d'aspiration :
L'aspirateur est équipé de 3 niveaux de vitesse (puissance) d'aspiration
Effleurer et glisser avec le doigt le long de la Barre de sélection (3):
vers la droite pour augmenter le niveau de puissance; vers la gauche pour diminuer le niveau de puissance;
Le niveau de puissance configuré sera affiché dans la zone de Sélection/Écran (12)
Power Booster (amplificateur de puissance)
La plaque est équipée de 2 niveaux de puissance supplémentaires (au-delà de 3)
Power Booster (amplificateur de puissance) 1 : temporisé 15 min Power Booster (amplificateur de puissance) 2 : temporisé 5 min
après quoi la puissance revient au niveau précédemment programmé.
1 (amplificateur de puissance). Le niveau Power Booster 1 (amplificateur de puissance) est indiqué dans la zone de Sélection/Écran par le symbole « 4 » clignote
Effleurer et glisser le doigt le long de la Barre de sélection (12) (au-delà du niveau 3) et activer Power Booster 2 (amplificateur de puissance)
Le niveau Power Booster 2 (amplificateur puissance) est indiqué dans la zone de Selection/Écran (12) par le symbole « P » clignote
Fonctionnement automatique
La hotte s'éclaire à la vitesse la plus indiquée en adaptant la capacité d'aspiration au niveau de cuisson maximal utilisé par les zones de cuisson.
Quand les zones de cuisson sont éteintes, la hotte adapte la vitesse d'aspiration, en la diminuant progressivement, de façon à éliminer les vapeurs et les odeurs résiduelles.
Pour activer cette fonction :
Presser (A) (14)
Répéter l'opération pour désactiver.
Remarque: si durant le fonctionnement automatique la Barre de sélection (3) les vitesses de 1 à 3 sont sélectionnées, le fonctionnement automatique s'interrompt; En revanche, en sélectionnant les Power Boster (amplificateur de puissance), le fonctionnement automatique redémarre à la fin du début programme, entre-temps le symbole « (A) » reste en mode clignotant.
Voyant de saturation des filtres
La hotte indique lorsqu'il faut effectuer l'entretien des filtres :
Filtres anti-odeur charbon/céramique
"FILTER"(13) s'éclaire
Filtre à graisse
"FILTER"(13) clignote
Remarque : cette fonction se désactive par défaut (lire comment l'activer au paragraphe « Activation saturation des filtres »)
Réinitialisation saturation des filtres
Après avoir effectué l'entretien des filtres (graisse et/ou charbon/céramique), presser longuement « FILTER » (13); “FILTER”(13) s'éteint en lançant le compteur du voyant.
Ce voyant est généralement désactivé.
Procéder de la façon suivante pour l'activer :
- allumer la plaque de cuisson avec O
- avec le moteur d'aspiration et les zones de cuisson éteintes, presser la Zone de sélection (12)
- presser longuement « HOOD » (11) jusqu'à l'affichage à l'écran (12) des lettres « F » et « G » qui s'alternent en clignotant
Filtres anti-odeur charbon/céramique
- Presser sur l'écran (12) dès que la lettre « F » s'affiche
- Presser « FILTER » (13) - lumière clignotante
- Presser de nouveau longuement sur « HOOD » (11) pour confirmer l'activation du voyant des filtres anti-odeur charbon/ceramique
Filtre à graisse
- presser sur l'écran (12) dès que la lettre « G » s'affiche
- Presser « FILTER » (13) - lumière fixe
- Presser de nouveau longuement sur «HOOD » (11) pour confirmer l'activation du voyant filtré à GRAISSE
La plaque aspirante est prédisposée pour être utilisée avec un KIT détecteur windows (non fourni par le producteur)
En installant le KIT détecteur Windows (uniquement en cas d'utilisation de la plaque en mode ASPIRANT), le système d'aspiration de l'air cessera de fonctionner toutes les fois qu'il détectera que la fenêtre (sur laquelle est installé le KIT) est fermée.
Il est recommandé d'acheter le KIT FDS - 100 Elektrotechnik Schabus, disponible auprès des centres autorisés Elektrotechnik Schabus ou directement à travers le site internet www.elektrrotechnik-schabus.de.
- Le branchement électrique du KIT à la hotte doit être effectué par un technicien qualifié et spécialisé.
- Le producteur de la plaque aspirante décline toute responsabilité pour d'éventuels inconvenients, dommages, incendies provoqués par des defaults et/ou problèmes de dysfonctionnement et/ou installation erronée du KIT.
4.1 Tableaux de puissance
| Niveau de puissance | Typologie de cuisson | Niveau d'utilisation(l'indication doit être associée à l'expérience et auxhabitudes de cuisson) | |
| Puisance maximale | Boost | Réchauffer rapidermiments jusqu'à ébullition rapide en cas d'eau ou pourchauffer rapidement les liquides de cuisson | Idéal pour élever très rapidement la température deschangements jusqu'à ébullition rapide en cas d'eau ou pourchauffer rapidement les liquides de cuisson |
| 8-9 Friggere - bollire | Idéal pour le brunissement, commencer à cuire, friedes produits congelés, faire bouillir rapidement | ||
| Puisancelevée | 7-8 Rôtir - brunir - bouillir - griller | Idéal pour rôtir, maintainir l'ébullition, cuire et griller(courte durée, 5-10 minutes) | |
| 6-7 | Rôtir - cuire - cuire à l'étouffée -brunir - griller | Idéal pour brunir, maintainir l'ébullition légère, cuire etgriller (pendant une durée moyenne, 10-20 minutes),préchauffer les accessoires | |
| Puisance moyenne | 4-5 | Cuire - cuire à l'étouffée - brunir -griller | Idéal pour cuire à l'étouffée, maintainir une ébullitiondélicate, cuire (pour une longue durée). Repasser lespastes |
| 3-4 | Cuire - frémir - épaissir - rendercrémeux | Idéal pour les cuissons prolongées (riz, sauscs, rôtis,poisson), en présence de liquides d'accompagnement(par exemple eau, vin, bouillon, lait), mélanger les pastes | |
| 2-3 | Cuire - frémir - épaissir - rendercrémeux | Idéal pour les cuissons prolongées (volumes de moinsd'un litre: riz, sauscs, rôtis, poisson) en présence deliquides d'accompagnement (exampie eau, vin, bouillon, lait) | |
| FaiblePuisance | 1-2 | Faire fondre - dégeler - garderau chaud - rendrcrémeux | Idéal pour ramollir le beurre, faire fondre doucement lechocolat, décongeler des produits de petites dimensions |
| 1 | Faire fondre - dégeler - garderau chaud - rendrcrémeux | Idéal pour garder au chaud de petites portionsd'aliments fraîchement cuisinés ou gardar atempérature les plats et faire épaissir le risotto | |
| OFF | Puisancezéro | Surface d'appui | Plan de cuisson en position stand-by ou coupé(presence possible de chaleur résiduelle de la fin de lacuisson, signalée par H-L-O) |
4.2 Tableaux de cuisson
| Catégorie d'aliments | Plats ou type de cuisson | Niveau de puissance et déroulement cuisson | |||
| Première étape Puissances | Deuxième étape Puissances | ||||
| Pâtes, riz | Pâtes fraîches | Chauffage de l'eau Booster-9 | Cuisson des pâtes et maintien ébullition | 7-8 | |
| Pâtes fraîches | Chauffage de l'eau Booster-9 | Cuisson des pâtes et maintien ébullition | 7-8 | ||
| Riz bouilli | Chauffage de l'eau Booster-9 | Cuisson des pâtes et maintien ébullition | 5-6 | ||
| Risotto Saisir et griller 7-8 Cuisson 4-5 | |||||
| Légumes, légumineuses | Blanchis Chauffage de l'eau Booster-9 | Ébullition | 6-7 | ||
| Frits Chauffage de l'huile 9 Friture 8-9 | |||||
| Sautés Chauffage de l'accessoire | 7-8 Cuisson 6-7 | ||||
| Mijotés | Chauffage de l'accessoire | 7-8 Cuisson 3-4 | |||
| Saisis | Chauffage de l'accessoire | 7-8 | Dorure | 7-8 | |
| Viandes | Rôti | Bunissement viande avec de l'huile (si avec beurre, puissance 6) | 7-8 | Cuisson | 3-4 |
| Grillées | Préchauffage de la poèle 7-8 | Griller sur les deux côtés | 7-8 | ||
| Bunissement | Bunissement avec de l'huile (si avec beurre, puissance 6) | 7-8 | Cuisson | 4-5 | |
| En sauce/braisées | Bunissement avec de l'huile (si avec beurre, puissance 6) | 7-8 | Cuisson | 3-4 | |
| Poisson | Grillés | Préchauffage de la poèle | 7-8 | Cuisson | 7-8 |
| En sauce/braisés | Bunissement avec de l'huile (si avec beurre, puissance 6) | 7-8 | Cuisson | 3-4 | |
| Frits | Chauffage de l'huile ou de la matière grasse | 8-9 | Friture | 7-8 | |
| Oéuf | Omelettes | Chauffage de la poèle avec du beurre ou de la matière grasse | 6 | Cuisson | 6-7 |
| Omelette | Chauffage de la poèle avec du beurre ou de la matière grasse | 6 | Cuisson | 5-6 | |
| A la coque/durs | Chauffage de l'eau | Booster-9 | Cuisson | 5-6 | |
| Pancake | Chauffage de la poèle avec du beurre | 6 | Cuisson | 6-7 | |
| Sauces | Tomate | Bunissement avec de l'huile (si avec du beurre, puissance 6) | 6-7 | Cuisson | 3-4 |
| Bolognaise | Bunissement avec de l'huile (si avec du beurre, puissance 6) | 6-7 | Cuisson | 3-4 | |
| Béchamel | Préparation de la base (faire fondre beurre et farine) | 5-6 | Porter à frémissement | 3-4 | |
| Gâteaux, crèmes | Crème pâtissière | Porter le lait à ébullition | 4-5 | Maintenir le frémissement | 4-5 |
| Puddings Porter le lait à ébullition | 4-5 | Maintenir le frémissement | 2-3 | ||
| Riz au lait | Réchauffer le lait 5-6 | Maintenir le frémissement | 2-3 | ||
Entretien de la plaque de cuisson
Attention! Avant toute opération de nettoyage ou d'entretien, s'assurer que les zones de cuisson sont éteintes et le voyant de chaleur a disparu.
5.1 Nettoyage
La plaque de cuisson doit être nettoyée après chaque utilisation.
Important :
Ne pas utiliser d'éponges abrasives, de tampons à récurer.
Leur utilisation, au fil du temps, pourrait abîmer le verre.
Ne pas utiliser des produits chimiques irritants, tels que les sprays pour fours ou déchants.
Après chaque utilisation, laisser refroidir le plan et le nettoyer pour enlever les dépôts et les taches causées par des résidus alimentaires.
Le sucre ou les aliments à haute teneur en sucre endommagent le plan de cuisson et doivent être retirés immédiatement.
Le sel, le sucre et le sable peuvent rayer la surface du verre.
Utiliser un chiffon doux, des serviettes en papier ou des produits spécifiques pour le nettoyage du plan (suivre les instructions du fabricant).
Important :
En cas de gros débordements accidentels de liquides des casseroles, il est possible d'intervenir à travers la vanne de décharge, placée sur la partie inférieure du produit de manière à pouvoir éliminer tout résidu et nettoyer en toute sécurité.
Fig. 16
Pour un nettoyage plus complet et soigné, enlever complètement le bac inférieur.
Fig. 18a - 18b
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon imbibé de détergent liquide neutre. NE PAS UTILISER D'USTENSILES OU OUTILS DE NETTOYAGE!
Éviter l'usage de produits à base d'agents abrasifs.
NE PAS UTILISER D'ALCOOL!
Filtre anti-graisse
Il retient les particules de graisse rejetées lors de la cuisson.
Il doit être nettoyé une fois par mois (ou quand l'indicateur de saturation des filtres l'indique), avec des détergents non agressifs, à la main ou au lave-vaisselle à basse température et cycle rapide.
Avec le lavage au lave-vaisselle, le filtre anti-graisse métallique peut décolorer mais ses caractéristiques de filtrage restent les mêmes.
Fig. 15
Filtres aux charbons actifs
Il retient les odeurs désagréables de la cuisson.
Le produit est doté de quatre séries de filtres qui retiennent les odeurs grâce aux charbons actifs. Les charbons actifs sont intégrés dans une structure céramique qui les rend facilement et complètement accessibles par les impuretés, créant ainsi une surface d'absorption élevée. La saturation des filtres en céramique aux charbons actifs se produit après une utilisation plus ou moins longue, en fonction du type de cuisine et de la fréquence de nettoyage du filtre à graisse. Ces filtres à odeurs ne peuvent pas être nettoyés et doivent être remplacés lorsque le voyant d'indication s'allume.
Fig. 17-17a-17b-17c
5.2 Recherche des pannes
| CODE D'ERREUR DESCRIPTION CAUSES POSSIBLES | SUPPRESSION DE L'ERREUR | ||
| E2 | La zone commandes s'éteint à cause d'une trop haute température | La température interne de l'électronique est trop élevé | Attendre que la plaque refroidisse avant de l'utiliser à nouveau |
| E3 | Récipient non adapté | Perte des propriétés magnétiques | Retirer la casserole |
| E5 | Problèmes de communication entre l'interface utilisateur et le module à induction | Le courant électrique n'arrive pas au module : Le cable d'alimentation n'a pas été connecté correctement ou est défectueux. | Débrancher la plaque du circuit électrique et vérifier le raccordement |
| Pour tous les autres signaux d'erreur (E...U...C...) | Appeler le service assistance technique et communiquer le code d'erreur | ||
Avant de contacter le Service Clientèle
- Vérifier que vous ne pouvez pas résoudre le problème vous-même sur la base des points décrits dans "Recherche des pannes".
- Éteindre et rallumer l'appareil pour s'assurer que la panne est résolue. Si le problème persiste après les susdites vérifications, contacter le Service Clientèle le plus proche.
Le produit dispose de 2 niveaux de puissance supplémentaires (à côté du niveau 3)
aie aiee eae ae aee aee aee aee aee aee aee
gabla gae aagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaa
17a-17b-17c-17
2.4
| الإستعمال | الإستعمال | ||||
| الإستعمال | |||||
| 8-7 | الإستعمال | 9-الإستعمال | الإستعمال | الإستعمال | الإستعمال |
| 8-7 | الإستعمال | 9-ال,enGLISH | ال,enGLISH | ال,enGLISH | ال,enGLISH |
| 6-5 | ال,enGLISH | 9-ال,enGLISH | ال,enGLISH | ال,enGLISH | ال,enGLISH |
| 5-4 | ال,enGLISH | 8-7 | ال,enGLISH | ال------ | ال------ |
| 7-6 | ال,enGLISH | 9-ال,enGLISH | ال,enGLISH | ال------ | ال------ |
| 9-8 | ال------ | 9 | ال------ | ال------ | ال------ |
| 7-6 | ال------ | 8-7 | ال------ | ال------ | ال------ |
| 4-3 | ال------ | 8-7 | ال------ | ال------ | ال------ |
| 8-7 | ال------ | 8-7 | ال------ | ال------ | ال------ |
| 8-7 | (6.6) | (6) | (6) | ||
| 4-3 | ال------ | 8-7 | (6) | (6) | (6) |
| 8-7 | (6) | (6) | (6) | ||
| 8-7 | (6) | (6) | (6) | ||
| 8-7 | ال------ | 8-7 | (6) | (6) | (6) |
| 8-7 | (6) | (6) | (6) | ||
| 8-7 | ال------ | 8-7 | (6) | (6) | (6) |
| 8-7 | (6) | (6) | (6) | ||
| 7-6 | ال------ | 6 | (6) | (6) | (6) |
| 6-5 | ال------ | 6 | (6) | (6) | (6) |
| 6-5 | ال------ | 9-ال------ | (6) | (6) | (6) |
| 7-6 | ال------ | 6 | (6) | (6) | (6) |
| 7-6 | (6) | (6) | (6) | ||
| 7-6 | (6) | (6) | (6) | ||
| 4-3 | ال------ | 6-5 | (6) | (6) | (6) |
| 5-4 | (6) | 5-4 | (6) | (6) | (6) |
| 3-2 | (6) | 5-4 | (6) | (6) | (6) |
| 3-2 | (6) | 6-5 | (6) | (6) | (6) |
ja ja ja ja ja ja
Jgall 120 Jgall 120 Jgall 120 Jgall 120
aal 10000000000000000000000000000000000000000000000000000000000000000000000000000000
1.1.2 1.1.2 1.1.2 1.1.2 1.1.2 1.1.2 1.1.2 1.1.2
J 100000000000000000000000000000000000000000000000000000000000000000000000
EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233. EN/IEC 61591; ISO 5167-1; ISO :5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 55014-1; CISPR: ( ) EMC· 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000- jgall aiei i3-3; EN/IEC 61000-3-12. gall aiei i3-3; EN/IEC 61000-3-12.
i j 1
1 1
Jill lalac no laolai egey 1
Jill lalac no laolai egey 1r jy
