Producttype	Inductiekookplaat met ingebouwde afzuigkap
Merk	Elica
Model	NikolaTesla Prime+
Categorie	Inbouw kookplaat
Elektrische voeding	220-240 V, enkelfasig, 50/60 Hz
Maximaal vermogen	7,4 kW (instelbaar: 4,5 kW of 3,1 kW)
Aantal kookzones	4
Kooktype	Inductie
Vermogensniveaus kookplaat	9 niveaus + getimede Booster (5 min)
Kookplaatfuncties	Booster, automatische uitschakeling, pannendetectie, warmhouden (Temperature Manager), automatisch opwarmen (Automatic Heat Up), Pauze, vergrendeling
Timer	Onafhankelijk en per kookzone
Ingebouwde afzuigkap	Ja, met 3 snelheden + 2 Boosterniveaus (15 min en 5 min)
Automatische werking afzuigkap	Ja, aanpassing aan kookvermogen
Filters	Metalen vetfilter (vaatwasmachinebestendig) en keramische koolstoffilters (vervangbaar)
Verzadigingsindicator filters	Ja, voor vetfilter (knipperend) en koolstoffilter (vast)
Veiligheid	Kinderslot, restwarmte-indicator, veiligheidsuitschakeling, pannendetectie, uitschakeling bij oververhitting
Reiniging	Zachte doek, neutraal schoonmaakmiddel; geen stoomreiniger gebruiken
Installatie	Inbouw (TOP of FLUSH), afzuig- of filterversie
Repareerbaarheid	Vereist een gekwalificeerde technicus voor elke ingreep

Veelgestelde vragen - NikolaTesla Prime+ ELICA

Welke pannen gebruiken op de inductiekookplaat?

Gebruik alleen pannen met een ferromagnetische bodem (test met een magneet). De bodemdiameter moet overeenkomen met de kookzone. Vermijd ruwe of geëmailleerde bodems.

Hoe activeer ik de Booster op de kookplaat?

Veeg met uw vinger over de selectiebalk voorbij niveau 5 tot 'F' verschijnt. De Booster blijft 5 minuten actief en keert dan terug naar het vorige niveau.

Wat betekent het lampje 'H' op het display?

Het symbool 'H' geeft restwarmte aan: de zone is nog heet na uitschakeling. Raak niet aan totdat het symbool verdwenen is.

Hoe maak ik de glazen kookplaat schoon?

Laat afkoelen, reinig vervolgens met een zachte doek en een specifiek reinigingsmiddel voor keramische kookplaten. Verwijder suikerresten onmiddellijk. Gebruik nooit een stoomreiniger of schurende sponzen.

Hoe vaak moet ik het vetfilter reinigen?

Het vetfilter moet één keer per maand worden gereinigd (of wanneer de indicator knippert). Was het met de hand of in de vaatwasser op lage temperatuur.

Hoe activeer ik de kinderslot (Key Lock)?

Druk op toets (10) om de instellingen te vergrendelen. Het symbool '0' verschijnt. Herhaal de handeling om te ontgrendelen.

Wat te doen bij foutcode E2?

Foutcode E2 duidt op interne oververhitting. Schakel de kookplaat uit en wacht tot deze is afgekoeld voordat u hem opnieuw gebruikt.

Hoe stel ik de vermogensbegrenzing (Power Limitation) in?

Tijdens het aansluiten (binnen 2 minuten), druk op (A) en vervolgens op alle zones in tegenwijzerzin. Gebruik de balk om 7,4 kW (0), 4,5 kW (1) of 3,1 kW (2) te selecteren. Bevestig met ON/OFF.

Kan de afzuigkap in recirculatiemodus werken?

Ja, in filterversie: de lucht wordt gefilterd door de keramische koolstoffilters en terug de kamer in gestuurd. De koolstoffilters zijn inbegrepen en moeten worden vervangen wanneer ze verzadigd zijn.

Hoe reset ik de verzadigingsindicator van de filters?

Na het reinigen of vervangen van de filters, houdt u de knop 'FILTER' (13) lang ingedrukt totdat het lampje uitgaat.

GEBRUIKSAANWIJZING NikolaTesla Prime+ ELICA

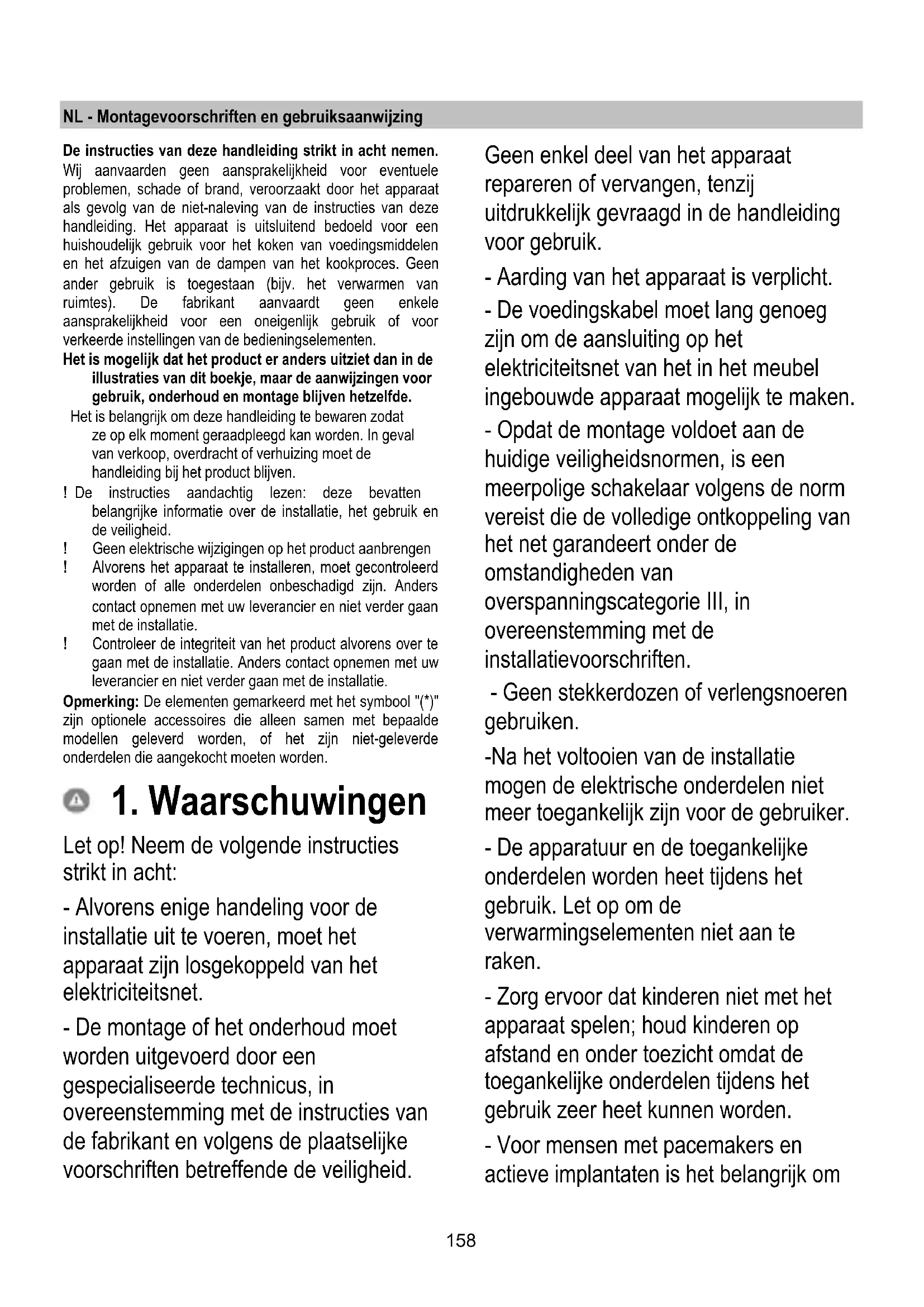

NL - Montagevoorschriften en gebruiksaanwijzing

De instructies van deze handleiding strikt in acht nemen. Wij aanvaarden geen aansprakelijkheid voor eventuele problemen, schade of brand,veroorzaakt door het apparaat als gevolg van de Niet-naleving van de instructies van deze handleiding. Het apparaat is uitsluitend bedoeld voor een huishoudelijk gebruik voor het koken van voedingsmiddelen en het afzuigen van de dampen van het kookproces. Geen ander gebruik is toegestaan (bijv. het verwarmen van ruimtes). De fabrikant aanvaardt geen enkele aansprakelijkheid voor een oneigenlijk gebruik of voor verkeerde instelleningen van de bedieningselementen.

Het is möglich dat het product er anders uitziet dan in de illustraties van dit boekje, maar de aanwijzingen voor gebruik, onderhoud en montage blijven hetzelfde.

Het is belangrijk om deze handleiding te bewaren zodat ze op elk moment geraadpleegd kan worden. In geval van verkoop, overdracht of verhuizing moet de handleiding bij het product blijven.

! De instructies aandachtig lezen: deze bevatten belangrijke informatie over de installment, het gebruik en de verligheid.
! Geen elektrische wijzigingen op het product aanbrengen
! Alvorens het apparaat te installereren,要去 gecontroleerd worden of alle onderdelen onbeschadigd zich. Anders contact opnemen met uw leverancier en Niet verder gaan met de installmentie.
! Controleer de integrite van het product alvorens over te gaan met de installment. Anders contact opnemen met uw leverancier en Niet verder gaan met de installment.

Opmerking: De elementen gemarkeerd met het symbol "@(*)" zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of hetঃ Niet-geleverde onderdelen die aangekocht要去en worden.

1. Waarschuwingen

Let op! Neem de volgende instructies strikt in acht:

• Alvorens enige handeling voor de installmentie uit te voeren,要去 het apparaat+zijn losgekoppeld van het elektriciteitsnet.
• De montage of het onderhoud要去 worden uitgevoerd door een gespecialiserde technicus, in overeenstemming met de instructies van de fabrikant en volgens deplaatselijke voorschriften betreffende deeiligkeit.

Geen enkel deel van het apparaat
repareren of verrangen, tenzij
uitdrukkelijk gesvaagd in de handleiding
voor gebruik.

• A Harding van het apparatus is verplicht.
• De voedingskabel moet lang genoeg zich om de aansluiting op het elektriciteitsnet van het in het meubel ingebouwde apparaat möglich te make.

• Opdat de montage voldoet aan de huidige veiligheidsnormen, is eeneerpolige schakelaar volgens de norm vereist die de volledige ontkoppeling van het net garandeert onder de omstandigheden van overspanningscategorie III, in overeenstemming met de installmentevoorschriften.

• Geen stekkerdozen of verlengsnoeren gebruiken.

-Na het voltooien van de installmentie mogen de elektrische onderdelen nicht meer toegankelijk zijn voor de gebruiker.
- De apparatuur en de toegankelijke onderdelen worden heetijdens het gebruik. Let op om de verwarmingselementen nicht aan te raken.
- Zorg ervoor dat kinderen nicht met het apparaat spelen; houd kinderen op afstand en onder toezicht omdat de toegankelijkke onderdelenijdens het gebruik zeer heet hunnen worden.
- Voor mensen met pacemakers en actieve implantaten is het belangrijk om

te controlleren, voorafgaand aan het gebruik van de inductiekookplaat, of uw stimulator compatibel is met het apparaat.

• Tijdens en na gebruik de verwarmingselementen van het apparaat Niet aanraken.

• Vermijd het contact met doeken of andere brandbare materialen totdat alle onderdelen van het apparaat voldoende zich aufgekoeld.

• Geen brandbare materialen op het apparaat of in+zijn nabijheidplaatsen.

• Oververhitte vetten en oliën{kunnen gemakkelijk vlam vatten. Houd toezicht tijdens de bereiding van voedsel dat rijk is aan vet en olie.

• Indien het oppervlak is aangetast of gebarsten, moet het apparaat wordenuitgeschakeld om het gevaar van elektrische schok te voorkomen.

• Het apparaat mag Niet door een exter.
  timer of een afzonderlijk system voor
  afstandsbediening in bedrijf worden
  gesteld.

• Een kookproces met olie of vet op een kookplaat zonder toezicht kan gevaarlijkঃ en brand veroorzaken.

• Het kookproces要去 onder toezicht staan. Een kort kookproces要去 constant bewaakt worden.

• NOOIT proberen vlammen met water te blussen. Inplaats waarvan, het apparaat uitschakelen en de vlammen doven met, bijvoorbeeld, een deksel of een blusdeken. Brandgevaar:plaats geen voorwerpen op de kookplaten.

• Geen stoomreiniger gebruiken.

• Plaats geen metalen voorwerpen zoals messen, vorken, lepels en deksels op het oppervlak van de kookplaat waar dat deze oververhit zouden+kennen raken.
• Alvorens het model op het elektriciteitsnet aan te sluiten: controllerer het typeplaatje (aan de onderkant van het apparaat) om er zeker van te zijn dat de spanning en het vermogen overeenkomen met die van het elektriciteitsnet en dat het stopcontact geschikt is. In geval van twijfel contact opnemen met een gekwalificeerde elektricien.

Belangrijk:

• Na gezruik de kookplaat uitschakelen door middel van het bedieningspaneel en Niet vertrouwen op de pan-detector.
• Om het morsen van vloeistoffen te voorkomen moet, voor het koken of verwarmen van vloeistoffen, de warmtetevoer beperkt worden.
• Laat de verwarmingselementen nicht ingeschakeld met lege pannen of steelpannen, of zonderrecipienten.
• Aan het einde van het kookproces de betreffende zone uitschakelen.
• Tijdens het koken nooit vellen aluminiumfolie gebruiken of direct in aluminium verpakte productenplaatsen. Het aluminium zou{kunnen smelten en uw apparaat onherstelbaar beschadigen.
• Nooit een blikje met voedingsmiddelen opwarmen zonder dit eerst te openen: het zou+kunnen ontploffen!

Deze waarschuwing geldt voor alle andere soorten kookplaten.

• Het gebruik van een hoog vermogen, zoals de functie Booster, is nicht geschikt voor het verwarmen van bepaalde vloeistoffen, zoals bijvoorbeeld bakolie. De overmatige把它 zou gevaarlijk konnen zijn. In dit geval raden wij het gebruik van een lager vermogen aan.
• De recipiën moetenrechtstreeks en in het midden op de kookplaat worden geplaatst. In geen geval andere objecten tussen de pan en de kookplaat plaatsen.
• In geval van hoge temperaturen, vermindert het apparaat automatisch het vermogensniveau van de kookzones.

Voordat er enige handeling voor reiniging of onderhoud worden uitgevoerd,要去 het product worden losgekoppeld van het elektriciteitsnet door de stekker te verwijderen of de hoofdschakelaar van de woning uit te schakelen.

Gebruik tijdens alle handelingen voor installmentie en onderhoud.altijd werkhand Schoenen.

Het apparaat kan gebruikt worden door kinderen vanaf 8aaroud en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens, of met gebrek aan ervaring of de nodige kennis, mits deze onder toezicht staan of nadat deze instructies kreten voor een veilig gebruik van het apparaat en betreffende het begrip van de bevaren die inherent�n aan het apparaat.

Kinderen要去 gecontroleerd worden omervoortzorgendatze Niet met het

apparaat spelen.

De reiniging en het onderhoud mogneniet worden uitgevoerd door kinderenzonder dat deze onder toezicht staan.

De ruimtes要去en beschikken over voldoende ventilatie wanner de afzuigkap gelijktijdig gebruikt worden met andere apparaten die functioneren op gas of andere brandstoffen.

De afzuigkap moet regelmatig zowel intern als extern gereinigd worden (TEN MINSTE EENMAAL PER MAAND) en hierbij要去en alle uitrukkelijke aanwijzingen van de onderhoudsinstructies in acht worden genomen.

De Niet-naleving van de voorschriften voor het reinigen van de afzuigkap en voor het verrangen en reinigen van de filters vormt een gevaar voor brand.

Het is ten strengste verboden voedseld direct op de vlam voor te bereiden.

Het gebruik van open vuur is schadelijk voor de filters, vormt een gevaar voor brand en moet derhalve.altijd vermeden worden.

Het frituren moet algijd onder toezicht worden uitgevoerd om te voorkomen dat de olie oververhit raakt en vlam vat.

LET OP: Wanner de kookplaat in werkig is, kuren de toegankelijkdelen van de afzuigkap heet worden.

Let op! Het apparaat Niet op het elektriciteitsnet aansluiten voor zolang de installmentie Niet volledig voltooid is.

Voor wat betreft de technische en veiligheidsmaatregelen voor de afvoer van de dampen要去en de eisen van dereregelgeving van deplaatselijke bevoegde

instanties strikt in acheit worden genomen. De aangezogen lucht mag nicht geleid worden in een kanaal dat ook gebruikt worden voor het afvoeren van rookgassen van apparaten die functioneren op gas of andere brandstoffen.

De afzuigkap nooit gebruiken zonder het correct gemonteerde rooster!

Gebruik alleen de met het product voor de installmentie geleverde bevestigsschroeven of, indien deze Niet geleverd�, koop het correcte typ schroef. Gebruik een correcte lenghte voor de schroeven zoals beschreven in de handleiding voor installmentie.

Wanner de afzuigkap geleiktijdig functioneert met apparaten die gevoed worden door een andere energia dan elektriciteit, mag de negatieve druk in deruimte de 4Pa (4 x 10-5 bar) nicht overschrijden.

Dit apparaat is gemarkeerd volgens de Europese Richtlijn 212/19/EG, Waste Electrical and Electronic Equipment (WEEE) - (Afgedankte Elektrische en Elektronische Apparatuur (AEEA)) Door er zorg voor te dragen dat dit apparaat op de correcte manier worden verwijderd, draagt de gebruiker bij aan het voorkomen van potentieel negatieve consequenties voor het milieu en de gezondheid.

Het symbool op het product of op de begeleidende papieren geeft aan dat dit product Niet behandeld mag worden als huishoudelijk afval maar ingeleverd要去en bij een erkend inzamelpunt voor de recycling van elektrische en elektronische apparaten. Verwerk het product in overeenstemming met deplaatselijkke regelgeving voor afvalverwijdering. Voor meer informatie over de verwerking, het hergebruik en de recycling van dit product contact opnemen met deplaatselijkke instantie voor de inzameling van huishoudelijkke apparaten of de winkel waar het product is aangekocht.

Apparatuur ontworpen, getest en vervaardigd in overeenkomst met de normen inzake:

Veiligheid: CEI/EN 60335-1; CEI/EN 60335-2-6, CEI/EN 60335-2-31, CEI/EN 62233.
- Prestaties: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; CEI/EN 60704-3; ISO 3741; EN 50564; CEI 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-3; CEI/EN 61000-3-12. Suggesties voor een correct gebruik om de gevolgen voor het milieu te verminderen: Wanner u begint de koken de afzuigkap op de minimale snelheid inschakelen en hem ook na het einde van de bereiding enkele minutes ingeschakeld lately. De snelheid alleen verhogen in geval van een groe hoeveelheid stoom en rook en gebruik de functie booster alleen in extremeGeVallen. Om het systeme voor de geurbeperking efficient te behouden moet(en), wanner nodig, het/de koolstofffilter(s) verrangen worden. Voor het efficient behouden van het vetfilter要去 dit, wanneroodzakelijk, gereinigd worden. Om de efficiente te optimaliseren en de geluidsemissies te beperken, is het raadzaam de in deze handleiding aangegeven maximale diameter voor het leidingensysteme te gebruiken.

2. Het gebruik

Gebruik van de kookplaat

Het kooksystem op inductie is gebaseerd op het fysische verschijnsel van magnetische inductie. De voornaamste eigenschap van dit systeme is de directe overdracht van energie van de generator maar de pan.

Voordelen:

In vergelijk met elektrische kookplaten is uw inductiekookplaat:

• Veiliger: lagere temperatuur op het glazen oppervlak.
• Sneller: kortere verwarmingstijden van het voedsel.
• Preciezer: de kookplaat reageert onmiddelijk op uw commando's.
• Efficienter: 90% van de geabsorbeerde energia worden omgezet in warmte. Bovendien worden de warmteoverdracht onmiddelijk onderbroken zodia de pan van de kookplaat verwijderd worden en worden zo onnodig warmteverlies voorkomen.

2.1 Recipiën voor het koken

Gebruik alleen pannen met het symbol Belangrijk:

om blijvende beschadiging van het oppervlak van de kookplaat te voorkomen, gebruik geen:

• recipienten waarvan de bodem Niet volledig plat is.
• metalen Mitglienden met geämailleerde bodem.
  -recipiententemeenruwe onderkant,omkrassenop het oppervlak van de kookplaat te voorkomen.
• plaats nooit hete pannen en steelpannen op het oppervlak van het bedieningspaneel van deplaat.

2.1.1 Recipiennen reeds in uw bezit

Koken op inductie maakt gebruik van magnetisme om warmte te genereren. De recipiën moeten derhalve ijzer bevatten. Met een eenvoudige magneet kurz u controleren of het materiaal van de pan magnetisch is. Wanner ze als nichtmagnetisch worden bevonden, zich de pannen nicht geschikt.

2.1.2 Aanbevolen diameters voor de bodem van de pan

BELANGRIJK: indien de pannen geen correcte afmetingen haben, worden de kookzones nicht geactiveerd.

Raadpleeg het geillustreerde deel van deze handlediging om te controleren welke diameter pan op elke afzonderlijke zone gebruikt moet worden.

2.2 Energiebesparing

Voor het verkrijgen van de Beste resultaat raden wij aan:

• Braadpannen en pannen te gebruiken met een diameter van de bodem die gelijk is aan die van de kookzone.

• Alleen pannen en braadpannen met een vlakke bodem te gebruiken.

• Indien möglich de dekselsijdens het koken op de pannen te houden.

• Groenten, aardappelen, enz. te koken met eenkleine hoeveelheid water om de bereidingstijd te beperken.
• De snelkookpan te gebruiken om het energieverbruik en kooktijd verder te beperken.
• De pan in het midden van de op deplaat aangegeven kookzone teplaatsen.

Gebruik van de afzuigkap

Het afzuigsystemeik kan gebruikt worden in de afzuiqversie met externe afvoer of in de filterversie met interne recirculatie.

Extractie-vorm

Afb.7

De dampen worden maar buiten afgevoerd door middel van een reeks leidingen (apart aan te schaffen) bevestigd op de meegeleverde flensaansluiting.

De diameter van het afvoerkanaal要去gelijk zijn aan de diameter van de aansluitring:

• in geval van rechthoekigeuitgang 222× 89mm
• in geval van Ronde uitgang 150mm^*

Raadpleeg voor meer informatie de pagina met betrekking tot de accessoires van de afzuigversie in het geillustreerde deel van deze handeiding.

Afb.7c

Sluit het product aan op leidingen en uitlaatoppeningen in de wand met een gelijke diameter aan die van de luchtuiitlaat (flensaansluiting).

Het gebruik van leidingen en uitlaatopeningen met een Kleinere diameter veroorzaken een verminderde prestatie van de afzuiging en een aanzienlijke toename van het geluidsniveau.

In deze gezallen aanvaarden wij derhalve geen enkele aansprakelijkheid.

! Gebruik een zo kort möglichke leiding.
! Gebruik een leiding met zo weinig möglichk bochten (maximale hoek van de bocht: 90^
! Vermijd drastische wijzigingen in de doorsnede van de leiding.

Afb.8

De aangezogen lucht worden na filtratie door speciale vetfilters en geurbeperkende filters wee in de ruimte geleid.

Het product worden geleverd met alle elementenoodzakelijk voor een standardinstallatie, met de luchtuitlaat aan de voorzijde van de plint van het meubel.

De verpakking omvat reeds vier sets performante keramische filters met actieve koolstof. De keramische filters zijn innovatieve modulaire zelfgenererende koolstofffilters (raadpleeg het deel Onderhoud - Filters met actieve koolstof van deze handleiding).

De fysisch-chemische eigenschappen makeh het möglichk een hoge efficicntie van geurabsorptie te bereiken en een hogemeCHANISCHE weerstand.

Raadpleeg voor meer informatatie de pagina met betrekking tot de accessoires van de filterversie (in het geillustreerde deel van deze handleiding).

afb.13b

Raadpleeg de websites www.elica.com en www.shop.elica.com om het volledige Scala van beschikbare kits te controleren en om verschillende installations uit te können voeren in zowel de filter- als de afzuigversie.

3. Het installeren

Zowel de elektrische als de mechanische installmentie moeten worden uitgevoerd door gespecialiseerd personeel.

Het apparaat is vervaardigd voor inbouw in een 2-6 cm dik werkblad in geval van opbouwinstallatie; een verzonken installmentie vereist een 2,5-6 cm dik werkblad.

De minimale afstand:tussen de kookplaat en de wanden要去 aan de voorkant ten minste 5cm bedragen, aan de zijkanten 4 cm en ten minste 50~cm ten opzichte van de kastjes erboven.

NB = Dit zichindicatieve afstanden: houd bij het bepalen van de afstanden rekening met de aanwijzingen van de fabrikant van de keuken.

3.1 Elektrische aansluiting

Afb.3

• Verwijder de stekker van het apparaat uit het stopcontact.
• De installmentie要去 worden uitgevoerd door professioneel gekwalificeerd personeel dat op de hoogte要去 zichn van de van kracht zijnde veriligheids- en installmentievoorschriften.
• De fabrikant wijst iedere aansprakelijkheid af voor letsel aan Personen of dieren en voor materiaèle schade die het gevolg zichn van de Niet-naleving van de in dit hoofdstuk beschreven richtlijnen.
• De voedingskabel要去 voldoende lang zijn om de kookplaatuit het werkblad te kunnen verwijderen.

• Verzeker u ervan dat de spanning aangegeven op het typeplaatje op de onderzijde van het apparaat overeenkomt met die van de woning waar het apparaat geinstalleerd za worden.

• Geen verlengsnoeren gebruiken.

• De aarding is wettelijk verplicht.

• De elektrische aardgeleider moet 2 cm longer zijn dan de andere geleiders.
• In het geval dat het apparaat Niet is uitgerust met een voedingskabel, gebruik dan een kabel met een minimale doorsnede van de geleiders van 2,5 mm2 voor vermogens tot 7200 watt; voor hogere vermogens要去 de doorsnede 4 mm2ন).
• Op geen enkel punt van de kabel mag de temperatuur 50^ hogerঀen dan de omgevingstemperatuur.
• Het apparaat is bedoeld om permanent aangesloten te zich op het elektriciteitsnet; waarom要去 verbinding met de vaste netvoeding worden uitgevoerd door middel van eenmeerpolige schakelaar volgens norm, die de volledige ontkoppeling van de netvoeding garandeert onder de omstandigheden van de overspanningscategorie I1I en die na de installmentatie gemakkelijk bereikbaar要去 zich.

Let op! Voordat u het circuit waar op het voedingsnet aansluit en de goede werkung ervan controleert, moet altijd eerst gecontroleerd worden of de netkabel correct gemonteerd is.

Let op! De verwanging van de verbindingskabel moet worden uitgevoerd door de erkende technische servicedienst of door een persoon met een soortgelijke deskundigheid.

Opmerking : het product is uitgerust met de functie Power Limitator door middel waarvan een maximale drempel voor

kW-absorptie kan worden ingesteld.

De instelling moet worden uitgevoerd op het moment van aansluiting van het product op het elektriciteitsnet of de heraansluiting van het elektriciteitsnet zich (binnen 2 minutes).

Raadpleeg het deel Werking van deze handleiding voor de instelvolgorde van de Power Limitator.

3.2 Montage

Voordat u begint met de installment:

• Na het uitpakken van het product controlleren of het Niet beschadigd isijdens het transport en in geval van problemen, alvorens verdier te gaan met de installmentie, contact opnemen met uw leverancier of de klantenservice.
• Controller of het gekochtte product de juiste afmetingen heeft voor de gekozen installmentiezone.
• Controller of de verpakking (om transportredenen) aanvullend materiaal bevat (zoals bijvoorbeeld zakjes met schroeven, de garantie enz.); dit要去 eventueel verwijderd en bewaard worden.
• Controller ook of er in de nabijheid van de installmentiezone een stopcontact beschikkaar is.

Voorbereiding van het meubel voor de inbouw:

• Het product mag nicht geinstalleerd worden boven koelapparatuur, vaatwasmachines, formuizen, ovens, wasmachine en wasdrogers.

• Voer eerst alle zaagwerkzaamheden in het meubel UIT en verwijder alle houtkrullen en zaagsel voordat de kookplaat geplaatst worden.

• om de installmentie van de filterversie te optimaliseren, worden aangeraden om in de plint een gleuf aan te brengen en.daarin een in de handel verkrijgbaar rooster teplaatsen

BELANGRIJK: gelebruik een één-component lijmkit (S), met een thermische weltstand tot aan 250^ ;

voorafgaand op de installmentie moeten de te verlijmen oppervlakken zorgvuldig gereinigd worden en要去en alle stoffen, die de hechtung zouden konnen aantasten, verwijderd worden

(bijv.: losmiddelen, conserveringsmiddlesen, vetten, oliën, poeders, oude lijmresten, enz.);

de kit要去gelijkmatigover de gehele omtrek van de lijst verdoeffeld worden;

na het verlijnmen de kit gedurende ongeveer 24aar laten opdrogen.

Afb. 1b

LET OPI! De ontbrekende installmentie van schroeven en bevestingselementen, zoals voorzien in deze instructies, kan gezerven van elektrische aard veroorzaken.

Opmerking: voor een correcte installmentie van het product is het raadzaam de leidingen te omwikkelen met een kleefstof met de volgende kenmerken:

• elastische folie van zachte PVC, met hechtmiddel op basis van acrylaat
• moet voldoen aan de norm DIN EN 60454
• vlamvertragend
  -uitstekende verbessard gegen veroudering
• bestand gegen temperatuwsselingen
  -bruikbaar bij lage temperaturen

4. Werking

Bedieningspaneel

Opmerking: Voor het selecteren van de commando's is het voldoende om het overeenkomstige symbol aan te raken (erop te drukken).

Toetsen / Display

1. ON/OFF van de kookplaat/afzuigkap

2. Activering Temperature Manager (Warming Function) [Temperatuurbeheer - Verwarmingsfunctie]

3. Selectie kookzone

Display kookzone

1. Verhogen/verlagen Power Level [Vermogensniveau] en Aanzuigvermögen Weergave Power Level [Vermogensniveau] en Aanzuigvermögen

2. Activering Timer "STAND_ALONE" [Onafhankelijke timer] Display: Timer "STAND_ALONE [Onafhankelijke timer]"/ Timer Kookzones

3. Verhogen/verlagenijd Timer "STAND_ALONE [Onafhankelijke timer]" / Timer Kookzones

4. Activering Timer Kookzones Indicator Timer Kookzones actief

5. Activering Automatic Heat Up [Automatische opwarming]

6. Pauze

7. Key Lock [Toetsenvergrendeling]

8. Indicator actieve Afzuigkap Activering indicator Verzadiging Filters
9. Selectie/Activering afzuigkap Display Afzuigkap
   Display verzadiging Koolstoffiler/Keramisch filter - Vetfilter
10. Reset Verzadiging Filters
11. Activering functie automatische afzugkap

GEBRUK VAN DE KOOKPLAAT

Belangrijk informatatie alvorens te beginnen:

Bij het ontwerp van alle functies van deze kookplaat is voldaan aan de meest strenge verilgheidsnormen. Derhalve:

• Worden bepaalde functies nicht geactiveerd, of worden ze automatisch gedeactiveerd, wanner er geen pannen aanwezig zijn op de kookzones of wanner ze Niet goed geplaatst�.
• In andere geallen worden de geactiveerde functies na enkele seconden automatisch gedeactiveerd wanneer de geselecteerde functie een instelling behoeft die darüber nicht worden ingevoerd (bijv.: "Kookplaat inschakelen" zonder "Selecteer kookzone" en de "Bedrijfstemperatuur", of de "Functie Lock" of de "Timer").

Let op! In geval van (bijvoorbeeld) een langdurig gebruik, zou de uitschakeling van de kookzone Niet onmiddelijk+kunnenplaatsvinden omdat de koelfase wordenuitgevoerd; op het display van de kookzones verschijnt het symbol "H" om aan te Geven dat deze fase wordenuitgevoerd.

Wacht tot het display uit gaat alvorens de kookzone te benaderen.

Display kookzone

op de displays van de kookzones worden weergegeven:

Ingeschakelde kookzone	0
Power Level [Vermogensniveau]	1...5 P
Residual Heat Indicator [Indicator restwarmte]	H
Pot Detector [Pannendetector]	U
Functie Temperature Manager [Temperatuurbeheer] actief	E
Functie Lock actief	B
Functie Pauze	II
Functie Automatic Heat UP [Automatische opwarming]	R

Kenmerken van de kookplaat

Safe Activation [Veilige inschakeling]

Het product wordt alleen geactiveerd in aanwezigheid van pannen op de kookzones: het verwarmingsproces worden nicht geactiveerd of wordt onderbroken in geval van afwezigheid of verwijdering van de pannen.

Pot Detector [Pannendetector]

Het product detecteert automatisch de aanwezigheid van pannen op de kookzones.

Safety Shut Down [Veilige uitschakeling]

Om veiligheidsredenen heeft elke kookzone een maximale werkingsduur, afhankelijk van het ingestelde vermogensniveau.

Bij de uitschakeling van een of meerde kookzones worden de aanwezigheid van restwarmte gesignaleerd met een speciale visuele aanduiding op het display van de betreffende zone, door middel van het symbool "H".

Werking

Opmerking: Voor de activering van de functies要去 allereerst de gewenste zone geactiveerd worden

Inschakeling

Druk kort op (raak aan) ON/OFF (1) kookplaat/afzuigkap:

het symbol wordt verlicht; door te blijven drukken, worden alle beschikbare functies voor enkele ogenblikken weergegeven, cervolgens blijven alleen de voornamste functies actief; de andere functies kuren gebruikt worden, en worden later geactiveerd, tijdens het gebruik van het apparaat.

BELANGRIJK:

alle beschikbare functies worden gematigd verlicht; deverlichting wordt pas sterker op het moment vanactivering van de functies.

Druk nogmaals op om uit te schakelen

Opmerking: Deze functie heeft voorrang op alle andere functies.

Selectie kookzones

Druk op (raak aan) de zone Selectie/Display (2) die overeenkomt met de gewenste kookzone.

Power Level [Vermogensniveau]

De kookplaat is uitgerust met 9 vermogensniveauaus Raak de Selectiebalk (3) aan en verschuif de vingers;\ aar rechts om het vermogensniveau te verhogen;\ aar links om het vermogensniveau te verlagen.

Het ingestelde vermogensniveau worden weergegeven in de zone Selectie/Display (2)

Power Booster [Vermogensboost]

Het product is voorzien van een extra vermogensniveau (hoger dan het niveau S), dat 5 minuten actief blijft, waarna het vermogen terugkeert maar het eerder gebruekte niveau.

Raak de Selectiebalk (3) aan en verschuif de vingers (voorbij het niveau S) om de Power Booster [Vermogensboost] te activeren

Het niveau Power Booster [Vermogensboost] word in de zone Selectie/Display (2) aangegeven met het symbol "P"

Opmerking : de voorste kookzones beschikken Niet over de getimede Booster; om de Power Booster [Vermogensboost] in deze zones de deactiveren moet de Selectiebalk (3) worden aangeraakt en要去en de vingers langs de balk verschoven worden om het vermogensniveau te verlagen.

Key Lock [Toetsenvergrendeling]

Door middel van de Key Lock [Toetsenvergrendeling]kunnen de instellingen van de kookplaat vergrendeld worden om te voorkomen dat deze per ongeluk gewijzigd worden en om de reeds ingestelde functies actief te lately.

Activering:

Herhaaldezelfedhandelingvoordedeactivering.

Let op: wonneer met actieve Key Lock [Toetsenvergrendeling] gedrukt worden op een willekeurige

andere functie, zal het symbol knipperen om aan te geven dat de functie gebruikt worden en eventueel gedeactiveerd moet worden om op de kookplaat te+kunnen handelen.

Automatic Heat UP [Automatische opwarming]

Door middel van de functie Automatic Heat UP [Automatische opwarming] is het möglichk om het ingestelde vermogen sneller maar de bijbehorende waarde te brengen; deze functie biedt het voordeel van een sneller kookproces, zonder het risico voor aanbranden van de levensmiddelen waar dat de temperatuur het ingestelde niveau Niet zar overschrijden. Deze functie is beschikbaar voor de vermogensniveauus 1 - 8.

Activering:

• druk bij ingeschakelde kookzone op
• op het Display (2) worden een knipperende "H" weergegeven, afgewisseld met op de kookzone ingestelde vermogen

Wanner het vermogensniveau van de kookzone verhoogd wordt: blijf de functie Automatic Heat Up [Automatische opwarming] actief met de neue temperatuurinstelling; Wanner het vermogensniveau van de kookzone verlaagd wordt: wordt de functie Automatic Heat Up [Automatische opwarming] gedeactiveerd.

Let op : wanner tegelijerkijd een andere kookzone

geselecteerd wordt, wordt het symbol (7) opnieuw verlicht met matige sterkte en kan de functie dus ook voor deze zone geactiveerd worden; de functie blijft in ieder geval actief in de zone waarop hij reeds in ingesteld, zoals aangegeven op het Display (2)

Temperature Manager (Verwarmingsfunctie) - [Temperatuurbeheer - Verwarmingsfunctie]

Temperature Manager is een regelfunctie door middel waarvan de warmte op een constante temperatuur gehandhaafd kan worden, op een geoptimaliseerd vermogen tussen 0 en 1; ideally voor het warm houden van reeds gare gerechten. De functie Temperature Manager worden

geactiveerd met een druk op de toets Op het display (2) van de met Temperature Manager

functionerende kookzone verschijnt het symbol

Let op : wanner tegelijkertijd een andere kookzone

geselecteerd wordt, wordt het symbol (8) opnieuw verlicht met matige sterkte en kan de functie dus ook voor deze zone geactiveerd worden; de functie blijft in ieder geval actief in de zone waarop hij reeds in ingesteld, zoals aangegeven op het Display (2)

- Druk voor de deactivering en uitschakeling nogmaals op

(8), tot het op Display (2) weergegeven niveau worden gebracht maar “O”.

Let op : wanner er meertere zones zijn die in Temperature Manager (Verwarmingsfunctie) functioneren, selecteer dan eerst de gewenste zone door middel van de zone Selectie (2);

de functie kan ook gedeactivateerd worden door op de Selectiebalk (3) het Power Level [Vermogensniveau] terug te brengen maar ^

Pauze

Met behulp van de functie Pauze konnen de actieve functies van de kookplaat stopgezet worden en wordt het kookvermogen op nul gesteld.

Activering:

druk op " (9)
er worden een knipperende " I I" weergegeven op de displays (2)

Voor de deactivering van de functie:

druk op (9) de Selectiebalk (3) worden verlicht
- druk op/verschuif de vingers op de Selectiebalk (3) om de functie te deactiveren

Let op : de deactivering hersteldaar de conditie van de kookplaat van voor de pauze: de kookplaat blijft functioneren met de eerder gemaakte instelleningen.

Let op : wonneer de Functie Pauze na 10 minuten nicht gedeactiveerd worden, zal de kookplaat automatisch uitschakelen.

Opmerking: de Functie Pauze is nicht van invloed op de afzuigfunctie

Timer "STAND ALONE" [Onafhankelijke timer]

De functie Timer is een countdown die onafhankelijk is van de kookzones (en van de afzuigzone).

De Timer worden geactiveerd door te drukken op de

Zone/Display (4)

Gebruik de symbolen - + (5) om de duur van de Timer in te stellen, weergegeven in de Zone/Display (4)

Opmerking: wacht 10 seconden zonder op andere toetsen te drukken om de countdown te starten.

Het formaat van de Timer is 006
-oor de uren: instelhaar van 0 tot 9
- voor de这段时间 : instelbaar van 0 tot 59

In de Zone/Display (4) worden de resterendeijd weergegeven; aan het einde van de countdown worden een geluidssignaal afgegeben

Opmerking : de weergave van de countdown met een

resterendeijd van minder dan 10 minutes hebft het volgende formaat
-0. minuten
- DG seconden

meteen vast verlicht punt

Voor het uitschakelen van de Timer:

• selector Zone/Display (4)

• stel de duur van de Timer in op DCO, door middel van

Timer Kookzones

De functie Timer Kookzones is een countdown die voor elke kookzone, ook gelijktijdig, kan worden ingesteld Aan het einde van de ingestelde duur worden de kookzones automatisch uitgeschakeld en worden de gebruiker gewaarschuwd met een geluidssignaal.

Activering van de functie Timer Kookzones

• Raak de zone Selectie/Display (2) aan (druk op)

(power level 10)

• Druk op

(6) van de betreffende kookzone

• Gebruik de symbolen - + (5) om de duur van de Timer in te stellen; deutsche worden weergegeven in de Zone/Display (4);

tijdens de instelling zar het symbol (6)

knipperen

Opmerking : wacht 10 seconden zonder op andere toetsen te drukken om de Timer Kookzones te starten. Opmerking : druk nogmaals, deze keer lang, op

(6) om de Timer van de kookzone te resetten

De handeling kan maar wens op meerere kookzones herhaald worden.

Let op : elke kookzone kan een andere Timer ingesteld hebben, op display (4) verschijnt de countdown van de momenteel geseleerde kookzone; is er geen kookzone geseleerd, dan worden met druk op Display (4) de countdown van de Timer "STAND-ALONE" weergegeven.

De manier van weergave van de countdown is gegiek aan die van de Timer "STAND-ALONE" (zie vorige paragraaf Timer "STAND ALONE [Onafhankelijkke timer])

Wanner de timer de countdown voltooit, worden een geluidssignaal afgegeben en worden de kookzoneuitgeschakeld.

Voor de uitschakeling van de Timer:

• selecteer de kookzone (2)

stel de duur van de Timer in op 0G, door middel van + (5).

Power Limitation

Door middel van de functie Power Limitation kan de werkinq van het product zo worden ingesteld dat de maximale absorptie beperkt worden.

Opmerking: deinstalling moet worden uitgevoerd met deuitgeschakelde kookplaat, zonder te drukken op de toets ON/OFF(1), op het moment van aansluiting van de kookplaat op het elektriciteitsnet of bij de neue aansluiting van het elektriciteitsnet, binnen 2 minutes.

Voor deinstelling van de Power Limitation:

• druk op [A] (de toets knippert, alleen gedurende de eerste 2 minuten dat het product elektrisch gevoed worden)

• houd [A] ingedrukt en druk, een voor een, op alle zones voor Selectie/Display (2) van de kookzones, te beginnen met de zone rechtsvooor (FR) en met de wijzers van de klok mee

• bij elke druk worden er een kort geluidssignaal afgegeben

• nadat gedrukt is op alle Displays (2), kan de toets [A]
  worden losgelaten

op dit punt:

• toont Display (2) van de zone linksachter (RL) op volgorde afwisselede symbolen C^ en 0^ , om aan te given dat de instelling kan worden uitgevoerd:

selecteer het Display (2-RL)

schuif cervolgens over de Selectiebalk (3), tot op het Display de symbolen "C" en "8" worden weergegeven,

op het Display (2-FL) wordt de huidige instelling weergegeven**

$$ \begin{array}{l} 0 = 7, 4 \mathrm {K W} \ 1 = 4, 5 \mathrm {K W} \ 2 = 3, 1 \mathrm {K W} \ \end{array} $$

** de standardinstalling is gelijk aan 7,4 KW

Druk, om deinstelling van de Power Limitation te wijzigen,

• op Display (2) van de zone linksvoor (FL)

• schuif cervolgens over de Selectiebalk (3) om de neue instelling te selecteren

• druk, om de gemaakte keuze op te slaan, gedurende 2 seconden op de toets ON/OFF (1), er worden een lang geluidssignaal afgegeben ter bevestiging van de uitgevoerde instelling

GEBRUIK VAN DE AFZUIGKAP

Inschakeling

Druk kort op (raak aan) ON/OFF (1) kookplaat/afzuigkap:

het symbool wordt verlicht; door te blijven drukken, worden alle beschikbare functies voor enkele ogenblikken weergegeven, cervolgens blijven alleen de voornaamste functies actief; de andere functies kuren gebruikt worden, en worden later geactiveerd, tijdens het gebruik van het apparaat.

BELANGRIJK:

alle beschikbare functies worden gematigd verlicht; deverlichting wordt pas sterker op het moment vanactivering van de functies.

Druk nogmaals op om uit te schakelen Opmerking: Deze functie heeft voorrang op alle andere functies.

Inschakeling van de afzuiigkap:

Raak (druk) de Selectiezone (12) aan om de afzuigkap te activeren

Aanzuigsnelheid (vermogen):

De afzuigkap heeft 3 niveaus voor aanzuigsnelheid (vermogen)

Raak de Selectiebalk (3) aan en verschuif de vingers:\ aar rechts om het vermogensniveau te verhogen;\ aar links om het vermogensniveau te verlagen.

Het ingestelde vermogensniveau worden weergegeven in de zone Selectie/Display (12)

Power Booster [Vermogensboost]

Het product heeft 2 extra vermogensniveauaus (hoger dan niveau 3)

Power Booster [Vermogensboost] 1: getimed gedurende 15min
Power Booster [Vermogensboost] 2: getimed gedurende 5 min.,

waarna het vermogen terugkeert maar het eerder ingestelde niveau.

Raak de Selectiebalk (12) aan en verschuif de vingers (voorbijiveau 3) om de Power Booster [Vermogensboost] 1 te activeren

Het niveau Power Booster [Vermogensboost] 1 wordt aangegeven in de zone Selectie/Display (12) met het knipperende nummer "4"

Raak de Selectiebalk (12) aan en verschuif de vingers (voorbijiveau 3) om de Power Booster [Vermogensboost] 2 te activeren

Het niveau Power Booster [Vermogensboost] 2 wordt aangegeven in de zone Selectie/Display (12) met het knipperende symbol

De kap worden ingeschakeld op de meest geschikte nselheid en past het aanzuigvermogen aan op het maximale in de kookzones gebruikte bereidingsniveau.

Wanner de kookzones worden uitgeschakeld, za de afzuigkap zijn aanzuigsnelheid aanpassen door deze geleidelijk te verminderen, om de resterende dampen en geuren af te voeren.

Voor de activering van deze functie:

Druk op (A) (14)

Herhaaldezelfdehandelingvoordedeactivering.

Let op : wonneer tijdens de automatische werkung op de Selectiebalk (3) de snelheden van 1 tot 3 worden geselecteerd, worden de automatische werkung onderbroken; wonneer in plaats waarvan de Power Booster [Vermogensboost] worden geselecteerd, worden de automatische werkung aan het einde van de timing hervat; het symbol “A” blijft ondertussen knipperen.

Indicatorverzadigingfilters

De kap geeft aan wanner hetoodzakelijk is om het onderhoud van de filters uit te voeren:

Opmerking: deze functie is standarde gedeactiveerd (raadpleeg voor de activering paragraaf "Activering indicator verzadiging filters")

Reset verzadiging filters

Druk, na het uitvoeren van het onderhoud van de filters (vetfilter en/of koolstof/keramisch filter) lang op "FILTER" (13);

"FILTER"(13) gaat uit en de telling van de indicator wordt opnieuw gestart.

Deze indicator is normala gesproken gedexeiderd.

Ga voorijken activering als volgt te werk:

• schakel de kookplaatafzuiging in door middel van

• druk met de uitgeschakelde afzuigmotor en kookzones op de Selectiezone (12)

• druk lang op "HOOD" (11) tot op Display (12) de afwisseld knipperende letters "F" - "G" verschijnen

F = koolstof/keramisch geurfilter

G

=

vetfilter

druk op Display (12) op het moment dat de letter "F" verschijnt
druk op " FILTER" (13) - knipperende indicator
- druk nogmaals lang op " HOOD" (11) om de activering van de indicator koolstof/keramisch geurfilter te bevestigen

Vetfilter

druk op Display (12) op het moment dat de letter "G" verschijnt
druk op " FILTER" (13) - vast brandend lampje
- druk nogmaals lang op " HOOD" (11) om de activering van de indicator vetfilter te bevestigen

De kookplaatafzuiging is ontworpen om gebruikt te worden in combinatie met een Window Sensor KIT (niet door de fabrikant geleverd)

Wonneer de Windows Sensor KIT geinstalleerd worden (en alleen wonneer de kookplaatafzuiging in de AFZUIGMODUS gezruikt worden), zal de luchtafzuiging onderbroken worden wonneer het raam waarop de KIT gemonteerd worden, gesloten is.

Het is raadzaam om de KIT FDS - 100 Elektrotechnik
Schabus te kopen bij de erkende dealers Elektrotechnik
Schabus, ofrechtstreeks via de website www.elektrotechnik-schabus.de.

• De elektrische aansluiting van de Kit voor de kookplaatafzuiging要去 worden uitgevoerd door deskundig en gespecialiseerd personeel.
• De fabrikant van de kookplaatafzuiging wijst iedere aansprakelijkheid af voor eventuele problemen, schade en brand die het gevolg zijn van defecten en/of een slechte werkung en/of een onjuiste installmentie van de KIT.

4.1 Vermogenstabel

Vermogensniveau Soort bereiding			Gebruik (de indicatehangt af van de ervaringen en de bereidingsgewoonten)
Max vermogen	Boost	Snel verwa	Ideaal om in korte tijd de temperatuur van het meedsel te verhogen tot het kookpunt, in het geval van water, of snel kookvocht te verwarmen
	8-9 Bakken - koken	deaal om aan te braden, een bereiding te starten, diepvriesproducten te bakken, water snel aan de kook te brengen.
Hoog vermogen	7-8	Aanbraden - fruiten - koken - grillen	Ideaal om te fruiten, vocht aan de kook te honden, koken en grillen (gedurende korte tijd, 5-10 minutes).
	6-7	Aanbraden - koken - laten sudderen - fruiten - grillen	Ideaal om te fruiten, vocht zachtjes aan de kook te honden, koken en grillen (gedurende gemiddelde tijd, 10-20 minutes), accessoires voorwarmen
Gemiddeld vermogen	4-5	Koken - laten sudderen - fruiten - grillen	Ideaal om te laden sudderen, vocht heel zachtjes aan de kook te honden, koken (gedurende lange tijd). Afmaken van de pasta (mantecare).
	3-4	Koken - laten pruttelen - inkoken - smeuig make	Ideaal voor langdurige bereideningen (rijst, sauzen, braadstukken, vis) met bijbehorend vocht (bijv. water, wijn, bouillon, melk), pasta afmaken, smeuig make (mantecare).
	2-3	Koken - laten pruttelen - inkoken - smeuig make	IIdeal voor langdurige bereideningen (hoeveelheden kleiner dan een liter: rijst, sauzen, braadstukken, vis) in bijbehorend vocht (bijv. water, wijn, bouillon, melk).
Laag vermogen	1-2	Smelten - ontdooien - warm honden - smeuig make	Ideaal om boter zacht te make, voorzichtig chocolde te smelten; producten vankleine afmetingen te ontdooien
	1	Smelten - ontdooien - warm honden - smeuig make	Ideaal omkleine hoeveelheden voedsel warm te honden die nèt bereid+zijn of om schalen op temperatuur te honden en risotto's smeuig te make.
OFF	Vermogen nul	Stunoppervlak	Kookplaat in stand-by ofuitgeschakeld (mogelijkke aanwezigheid van restwarmte na afloop van de bereiding, aangegeven door H-L-O)

4.2 Bereidingsstabel

Categoriën levensmiddelen	Gerechten of vereidingswijzes	Vermogensniveau en voortgang bereiding
		Eerste fase Vermogen	Tweede fase	Vermogen
Pasta, rijst	Verse pasta Verwarming van het water Booster-9			Koken van de pasta en aan de kook houden	7-8
	Gedroogde pasta Verwarming van het water Booster-9			Koken van de pasta en aan de kook houden	7-8
	Gekooke lijst Verwarming van het water Booster-9			Koken van de rijst en aan de kook houden	5-6
	Risotto Licht fruiten en roosteren 7-8			Bereiding	4-5
Groenten, peulvruchten	Gekookt Verwarming van het water Booster-9 Kokken 6-7
	Gebakken Verwarming van de olie 9 Bakken, frituren 8-9
	Sauteren Verwarming van het accessoire	7-8		Bereiding	6-7
	Stoofschotels Verwarming van het accessoire	7-8		Bereiding	3-4
	Licht gefruite gerechten Verwarming van het accessoire	7-8		Bruin korstje given aanlicht gefruite gerechten	7-8
Vlees	Braadstuk Bruin korstje given aan vlees met olie (indien met boter vermogen 6)	7-8		Bereiding	3-4
	Aan het spit Voorverwarming van de pan 7-8			Grillen aan beide zijden	7-8
	Aanbraden Bruin korstje given aan vlees met olie (indien met boter vermogen 6)	7-8		Bereiding	4-5
	Gestoofde gerechten Bruin korstje given aan vlees met olie (indien met boter vermogen 6)	7-8		Bereiding	3-4
Pesce	Aan het spit Voorverwarming van de pan	7-8		Bereiding	7-8
	Gestoofde gerechten Bruin korstje given aan vlees met olie (indien met boter vermogen 6)	7-8		Bereiding	3-4
	Gebakken/ gefrituurd Verwarming van de olie of het vet	8-9		Bakken/frituren 7-8
Uova	Gebakken Verwarming van de pan met boter of vet	6		Bereiding	6-7
	Omelet Verwarming van de pan met boter of vet	6		Bereiding	5-6
	Zacht/hard gekookt Verwarming van het water Booster-9			Bereiding	5-6
	Pannenkoek Verwarming van de pan met boter	6		Bereiding	6-7
Salse	Tomaat Aanbraden met olie (indien met boter vermogen 6)	6-7		Bereiding	3-4
	Ragout Aanbraden met olie (indien met boter vermogen 6)	6-7		Bereiding	3-4
	Bechamelsaus Voorbereiding van de basis (boter smelten en neel toevoegen)	5-6		Zachtes aan de kook brengen	3-4
Dolci, creme	Banketbakkers- crème Melk aan de kook brengen	4-5		Zachtes aan de kook houden	4-5
	Puddinkjes Melk aan de kook brengen	4-5		Zachtes aan de kook houden	2-3
	Rijs met melk Melk verwarmen	5-6		Zachtes aan de kook houden	2-3

5. Onderhoud

Onderhoud van de kookplaat

Let op! Controller voorafgaand op elke handeling voor reiniging of onderhoud of de kookzones uitgeschakeld zich en of de warmte-indicator verdwenen is.

5.1 Schoonmaak

De kookplaat要去 na ieder gebruik gereinigd worden.

Belangrijk:

Gebruik geen schuursponsjes of metalen sponsjes. Deze zouden na verloop vanijd het glas konnen beschadigen.

Gebruik geen chemische en irriterende reinigingsmiddelen, zoals ovenspray of vlekkenmiddelen.

Na elk gebruik de kookplaat af latent koelen en reinigen om aangekoekt vuil en vlekken van gemorst voedsel te verwijderen.

Suiker of levensmiddelen met een hoog suikergehalte beschadigen de kookplaat en要去en onmiddelijk worden verwijderd.

Zout, suiker en zand können krassen veroorzaken op het glazen oppervlak.

Gebruik een zachte doek, absorberend keukenpapier of specifieke producten voor het reinigen van de kookplaat (volg de aanwijzingen van de fabrikant).

GEEN STOOMREINIGER GEBRUIKEN!!!

Belangrijk:

In geval er per ongeluk groe hoeveelheden vloeistof uit de pannen worden gemorst, is het möglichk in te gripen door middel van het afvoerventiel op de onderste achechterzijde van het apparaat om alle resten te verwijderen en een reiniging met de hoogste hygienische verligheid uit te voeren.

afb. 16

Voor een nog vollediger en grondiger reiniging is het möglichk de onderste bak volledig te verwijderen.

afb. 18a - 18b

Onderhoud van de afzuigkap

Reiniging

Gebruik voor de reiniging UITSLUITEND een met neutrale reinigingsmiddelen bevochtigde doek. GEEN GEREEDSCHAP OF INSTRUMENTEN GEBRUIKEN VOOR DE REINIGING!

Vermijd het gebruik van producten die schurende stoffen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Vetfilter

Verzameld de door de bereiding vrijgeveen vetdeeltjes

Moet eenmaal per maand gereinigd worden (of wanner het system voor de aanduiding van de verzadiging van de filters dit vereist) met Niet-agressieve reinigingsmiddelen, met de hand of in de vaatwasser met lage temperaturen en de korte cyclus.

Het kan gebeuren dat het wassen in de vaatwasser het metalen vetfilter verkleurt maar de filtratie-eigenschappen zullen absoluut Niet wijzigen.

afb. 15

Filter met actieve kool

(Alleen voor de Filterversie)

Vangt de door de bereiding veroorzaakte onaangename geuren op.

Het product is uitgerust met vier sets filters die de geuren dankzij de actieve kool opvangen. De actieve kool is geintegreerd in een keramische structuur, eenvoudig en volledig toegankelijk voor de onzuiverheden, waardoor er een groot absorptie-oppervlak gezormd worden. De verzadiging van de keramische filters met actieve kool vindtplaats na eenmeer of minder lang gebruik, afhankelijk van de manier van koken en de freiertie van reiniging van het vetfilter. Deze geurfilters kannen nicht geregenerereerd worden en moeten verwangen worden wanner het waarschuwingslampjeGaat branden.

afb. 17-17a-17b-17c

5.2 Het opsporen van storingen

FOUTCODE	BESCHRIJVING	MOGELIJKE OORZAKEN	OPLOSSING
E2	Het bedieningspaneel wordenuitgeschakeld vanwege te hoge temperatuur	De interne temperatuur van de elektronische onderdelen is te hoog	Wacht tot de kookplaat is afgekoeld alvorens hem opnieuw te gebruiken
E3	Ongeschikt recipiert	Verlies van de magnetische eigenschappen	Pan verwijderen
E5	Communicatieproblemen:tussen gebruikersinterface en inductiemodule	De module worden nicht gevoed;de voedingskabel is nicht correct aangesloten of is defect	Koppel de kookplaat los van het elektriciteitsnet en controllerer de aansluiting
Voor alle andere fouitmeldingen(E...U...C...)	Contact opnemen met de technische servicedienst en de foutcode mededelen

5.3 Klantenservice

Voordat u contact opneemt met de Servicdienst

1. Controlleren of het可想而知 is het probleem zich op te losesten met behulp van de aanwijzingen beschreiben onder "Problemen oploessen".
2. Het apparatusaat uit- en weer inschakenen om te controleren of het probleem verholpen is.

Als de storing na het uitvoeren van deutsche controles nog steeds aanwezig is, neem dan contact op met de dichtst bijzijnde Servicedienst.

Evepytooinn 8eiktn kopeoou iAtpwv

Autoc o deiknc ouvnwcs eivai atteevpyoToinjevoc.

Tia va Tov EvpyoToiOIneE EK Veou akoAouOInote TnV Tnapakatw diokia:

-avayTE Tny Etnipaveia aToppoepnonc eoW Tou

yue yu jie 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e

:

Jaiy Jaaal jaii 1

Key Lock)

Automatic Heat UP

Automatic Heat UP 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

山
