Type de produit	Pointeur laser
Marque	Laserliner
Modèle	SuperSquareLaser 2G
Dimensions (L x H x P)	200 x 48 x 100 mm
Poids (avec piles)	350 g
Alimentation	2 piles LR6 (AA) 1,5 V
Autonomie	Environ 3 heures
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Longueur d'onde	515 nm (vert)
Portée de visibilité	Jusqu'à 40 m (à 300 lux max.)
Précision de l'angle	± 0,5 mm/m
Nivellement	Manuel (avec bulles)
Applications	Mur (vertical et horizontal) et sol (pose carrelage)
Technologie laser	PowerGreen+ (vert, 6x plus lumineux qu'un laser rouge)
Température de travail	0°C à 50°C
Humidité de travail	max. 80% HR, non condensante
Température de stockage	-10°C à 70°C
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants
Sécurité	Laser classe 2 : ne pas regarder dans le faisceau direct ou réfléchi
Contenu de la boîte	Appareil, piles, broches spéciales (selon illustration)

FOIRE AUX QUESTIONS - SuperSquareLaser 2G Laserliner

Comment vérifier la précision de la ligne verticale ?

Fixez un fil à plomb d'au moins 2,5 m sur le mur. Allumez l'appareil, alignez la ligne laser sur le fil et ajustez les bulles. L'écart ne doit pas dépasser 0,5 mm/m.

Comment changer les piles ?

Ouvrez le compartiment à piles (8), insérez 2 piles LR6 (AA) en respectant la polarité indiquée.

Le laser est-il dangereux pour les yeux ?

C'est un laser de classe 2 (< 1 mW). Évitez de regarder directement le faisceau ou ses réflexions. Ne pas utiliser d'instruments optiques.

Peut-on utiliser l'appareil en extérieur ?

Oui, la visibilité typique est de 40 m à 300 lux. Par forte lumière solaire, la visibilité peut être réduite.

Quel est l'avantage du laser vert ?

La technologie PowerGreen+ offre un laser vert 6 fois plus lumineux qu'un laser rouge standard (630-660 nm).

Comment fixer l'appareil au mur ?

Appliquez l'appareil contre le mur et utilisez les broches spéciales en les insérant dans les trous prévus à cet effet.

Comment utiliser l'appareil pour la pose de carrelage au sol ?

Allumez l'appareil : les lignes laser projettent un angle de 90° au sol. Utilisez le bord de guidage et la surface de pose pour aligner les carreaux.

Que faire si la ligne laser n'est pas visible ?

Vérifiez le niveau de charge des piles, nettoyez la fenêtre de sortie avec un chiffon doux et assurez-vous que l'appareil n'est pas en pleine lumière directe.

À quelle fréquence faut-il calibrer l'appareil ?

Il est recommandé de calibrer tous les 1 à 2 ans chez un distributeur ou au SAV d'UMAREX-LASERLINER. Vérifiez avant chaque utilisation après transport.

Comment nettoyer l'appareil ?

Utilisez un chiffon légèrement humide sans produits de nettoyage, récurage ou solvants. Retirez les piles avant un stockage prolongé.

MODE D'EMPLOI SuperSquareLaser 2G Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le dispositif laser.

Laser à lignes de 90°

• Les 2 lignes laser bien visibles sont idéales pour l'alignement de carrelages. – Nivellement vertical et horizontal sur le mur
• Les carrelages de sol se positionnent facilement avec les bords d'attaque et la surface d'appui.
• Application propre sur toutes les surfaces, même avec des broches spéciales – Bulles pour le réglage de l'appareil

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau.

Appareil à laser de classe 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40... 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.
• Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Cela peut influencer ou perturber dangereusement les appareils électroniques.

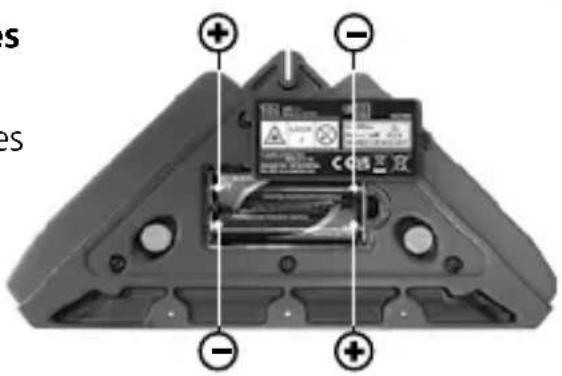

1 Mise en place des piles

Ouvrir le compartiment à piles (8) et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

1 Interrupteur MARCHE / ARRÊT 2 Bulles pour les applications sur les murs 3 Fenêtre de sortie du rayon laser

4 Bord de guidage de 90°

Surface de pose

6 Bord de guidage

7 Broches spéciales

8 Compartiment à piles

2 Applications sur le sol

Mettre l'instrument en marche en appuyant sur le bouton MARCHE / ARRÊT (1). Les lignes lasers projettent maintenant 2 repères d'un angle de 90° sur le sol. Il permet de poser facilement et avec précision le carrelage sur le sol. Le bord de guidage de 90° (4) et la surface de pose (5) facilitent l'ajustement du premier carrelage au sol.

La technologie du laser vert

Les appareils équipés de la technologie PowerGreen+ sont dotés de diodes vertes ultra performantes, très lumineuses, permettant une excellente visibilité des lignes laser à grandes distances, sur des surfaces foncées et en cas de lumière ambiante claire.

6 fois plus clair qu'un laser rouge typique de 630 à 660 nm

3 Applications sur le mur

Appliquer l'appareil contre le mur pour les nivellements verticaux et horizontaux. Orienter ensuite l'appareil en utilisant les bulles.

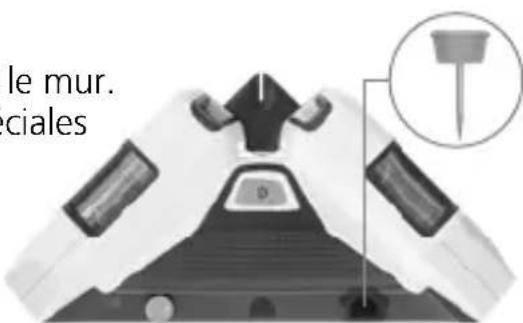

4 Fixation au mur

1. Appliquez l'appareil contre le mur.
2. Introduisez les broches spéciales dans les trous prévus à cet effet.

Vérifier régulièrement le calibrage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

5 Vérification de la ligne verticale

Fixer une ligne d'aplomb sur le mur avec un fil d'au moins 2,5 m, le plomb devrait alors balancer librement. Mettre l'appareil en marche, aligner les lignes sur la ligne d'aplomb et ajuster les bulles (2). L'exactitude est dans la plage de tolérance si l'écart entre la ligne laser et le fil d'aplomb n'est pas supérieur à 0,5 mm/m.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommandons de le calibrer tous les 1 à 2 ans. Pour cela, communiquez au besoin avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques (Sous réserve de modifications techniques. 21W25)

Précision de l’angle ± 0,5 mm / m
Nivellement manuel
Visibilité (typique)* 40 m
Longueur d’onde du laser 515 nm
Classe de laser	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Alimentation électrique 2 x 1,5V LR6 (AA)
Durée de fonctionnement env. 3 h
Conditions de travail	0°C ... 50°C, Humidité relative de l’air max. 80% RH, non condensante, Altitude de travail max. de 4000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, Humidité relative de l’air max. 80% RH
Dimensions (l x h x p) 200 x 48 x 100 mm
Poids 350 g (piles incluse)

* à 300 lx max.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info/?an=AFP
