SuperSquareLaser 2G - Laserpointer Laserliner - Gratis gebruiksaanwijzing en handleiding

Type product	Laserpointer
Merk	Laserliner
Model	SuperSquareLaser 2G
Afmetingen (L x H x D)	200 x 48 x 100 mm
Gewicht (met batterijen)	350 g
Voeding	2 batterijen LR6 (AA) 1,5 V
Werktijd	Ongeveer 3 uur
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Golflengte	515 nm (groen)
Zichtbaarheidsbereik	Tot 40 m (bij max. 300 lux)
Hoeknauwkeurigheid	± 0,5 mm/m
Waterpassen	Handmatig (met libellen)
Toepassingen	Muur (verticaal en horizontaal) en vloer (tegels leggen)
Lasertechnologie	PowerGreen+ (groen, 6x helderder dan een rode laser)
Werktemperatuur	0°C tot 50°C
Werkvochtigheid	max. 80% RV, niet condenserend
Opslagtemperatuur	-10°C tot 70°C
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen oplosmiddelen gebruiken
Veiligheid	Laserklasse 2: niet in de directe of gereflecteerde straal kijken
Inhoud van de doos	Apparaat, batterijen, speciale pinnen (volgens afbeelding)

Veelgestelde vragen - SuperSquareLaser 2G Laserliner

Hoe controleer ik de nauwkeurigheid van de verticale lijn?

Bevestig een schietlood van minimaal 2,5 m aan de muur. Schakel het apparaat in, lijn de laserlijn uit met het schietlood en stel de libellen af. De afwijking mag niet meer dan 0,5 mm/m bedragen.

Hoe vervang ik de batterijen?

Open het batterijvak (8), plaats 2 LR6 (AA) batterijen met inachtneming van de aangegeven polariteit.

Is de laser gevaarlijk voor de ogen?

Het is een klasse 2 laser (< 1 mW). Vermijd direct in de straal of reflecties te kijken. Gebruik geen optische instrumenten.

Kan ik het apparaat buitenshuis gebruiken?

Ja, het typische zichtbereik is 40 m bij 300 lux. Bij fel zonlicht kan het zicht verminderd zijn.

Wat is het voordeel van de groene laser?

De PowerGreen+ technologie biedt een groene laser die 6 keer helderder is dan een standaard rode laser (630-660 nm).

Hoe bevestig ik het apparaat aan de muur?

Plaats het apparaat tegen de muur en gebruik de speciale pinnen door ze in de daarvoor bestemde gaten te steken.

Hoe gebruik ik het apparaat voor het leggen van tegels op de vloer?

Schakel het apparaat in: de laserlijnen projecteren een 90° hoek op de vloer. Gebruik de geleidingsrand en het legvlak om de tegels uit te lijnen.

Wat moet ik doen als de laserlijn niet zichtbaar is?

Controleer de batterijlading, reinig het uittredevenster met een zachte doek en zorg ervoor dat het apparaat niet in direct zonlicht staat.

Hoe vaak moet ik het apparaat kalibreren?

Het wordt aanbevolen om elke 1 tot 2 jaar te kalibreren bij een distributeur of bij de klantenservice van UMAREX-LASERLINER. Controleer voor elk gebruik na transport.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek zonder reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterijen voor langdurige opslag.

GEBRUIKSAANWIJZING SuperSquareLaser 2G Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele infor- matie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

90° lijnlaser

• De 2 goed zichtbare laserlijnen zijn uitstekend geschikt voor het uitlijnen van tegels.
• Verticaal en horizontaal nivelleren aan de wand
• Met de aangebrachte aanlegranden en het steunvlak kunnen de vloertegels gemakkelijk worden gepositioneerd.
• Schone toepassing op alle oppervlakken - ook met pennen
• Libellen voor de afstelling van het toestel

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, ...).

• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).

• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.

• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMCrichtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van elektronische apparaten is mogelijk.

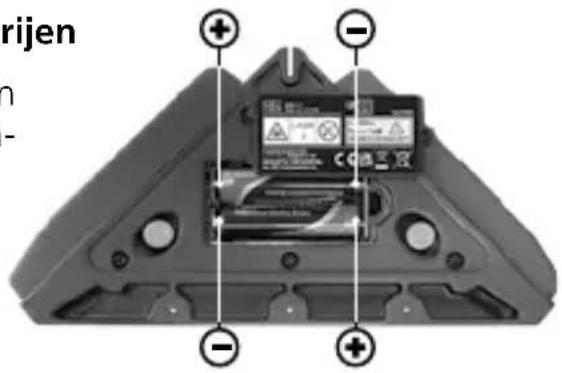

1 Plaatsen van de batterijen

Open het batterijvakje (8) en plaats de batterijen overeenkomstig de installatie-symbolen. Let daarbij op de juiste polariteit.

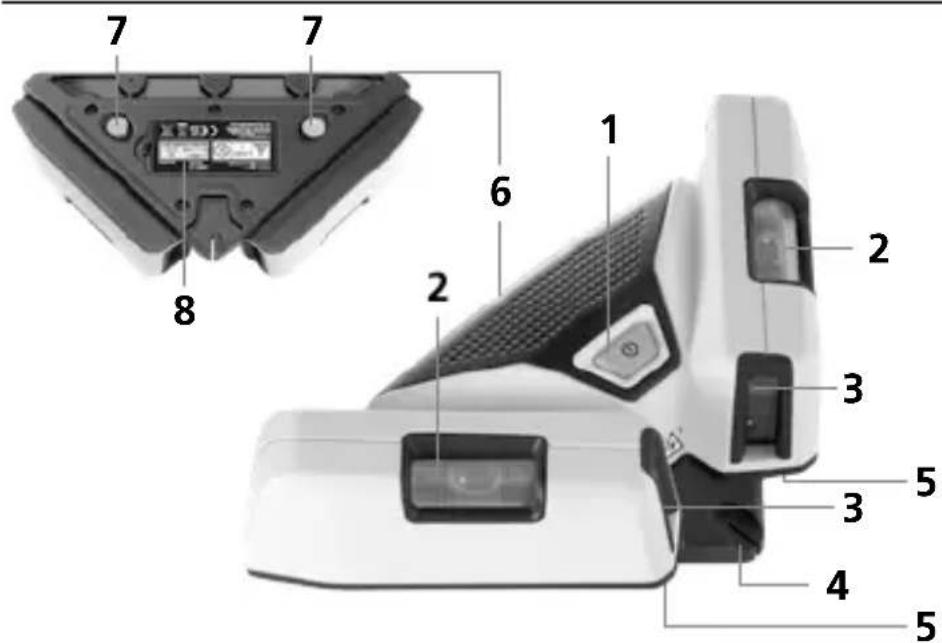

1 AAN- / UIT-schakelaar
2 Libellen voor wandtoepassingen
3 Laseruitlaat
4 90° aanlegrand

5 Steunvlak
6 Aanlegrand
7 Pennen
8 Batterijvakje

Laserliner

2 Toepassingen op de vloer

Schakel het apparaat in met de AAN-/UIT-schakelaar (1). De laserlijnen genereren nu 2 markeringen onder een hoek van 90° op de vloer. Hiermee kunt u eenvoudig en exact tegels leggen. De 90° aanlegrand (4) en het steunvlak (5) vereenvoudigen de uitlijning van de eerste vloertegel.

Apparaten met de technologie PowerGreen+ beschikken over zeer felle, groene hoogrendementsdioden voor een uitstekende zichtbaarheid van de laserlijnen op grote afstanden, donkere oppervlakken en bij helder omgevingslicht.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

3 Toepassingen op de wand

Plaats het apparaat op de wand voor de horizontale en verticale nivellering. Lijn het apparaat vervolgens uit met de libellen.

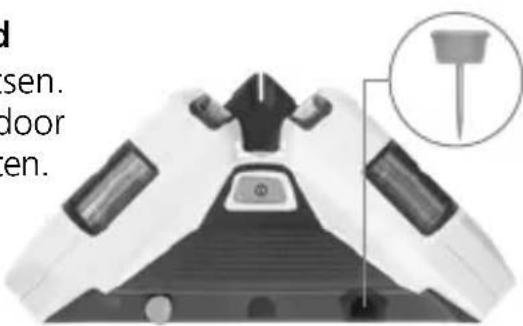

4 Bevestiging op de wand

1. Apparaat op de muur plaatsen.
2. Steek de speciale pennen door de dienovereenkomstige gaten.

!

Kontrolleerd u regelmatig de calibratie voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

5 Controle van de verticale lijn

Bevestig een lood met een minstens 2,5 m lang snoer op de wand, het lood moet daarbij vrij kunnen pendelen. Schakel het apparaat in, richt de lijnen uit op het lood en lijn de libellen (2) uit. De nauwkeurigheid ligt binnen de tolerantie wanneer de afwijking tussen de laserlijn en het richtsnoer niet groter is dan 0,5 mm / m.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de service-afdeling van UMAREX-LASERLINER.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens
(Technische veranderingen voorbehouden. 21W25)

Hoeknauwkeurigheid ± 0,5 mm / m
Nivellering manueel
Zichtbaarheid (karakteristiek)*	40 m
Lasergolflengte	515 nm
Laserklasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Stroomvoorziejning 2 x 1,5 V LR6 (AA)
Gebruiksduur ca. 3 uur
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C,Luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 200 x 48 x 100 mm
Gewicht 350 g (incl. batterijen)

* bij max. 300 lux

Laserliner

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info/?an=AFP
