BRUKSANVISNING SuperSquareLaser 2G Laserliner
EU-bestemmelser og bortskaffelse
Hantering av laser klass 2
Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.
90° Linjelaser
- De 2 godt synlige laserlinjene er ypperlig egnet til å plassere fliser nøyaktig.
- Vertikal og horisontal nivellering på veggen
- Med kontaktkantene og kontaktflaten kan man posisjonere gulvfliser på en enkel og lettvint måte.
- Sikker bruk på alle overflater – også med stifter
– Libeller til justering av instrumentet
Generelle sikkerhetsinstrukser
- Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
- Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
- Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
- Ikke utsett instrumentet for mekaniske belastninger, enorme temperaturer, fuktighet eller sterke vibrasjoner.
- Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner eller hvis batteriet er svakt.
Sikkerhetsinstrukser
- OBS: Ikke se inn i den direkte eller reflekterte strålen.
– Laserstrålen må ikke rettes mot personer. - Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
- Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).
- Bruk ikke laseren i øyehøyde (1,40 ... 1,90 m).
Laserliner
- Godt reflekterende, speilende eller glinsende flater må dekkes til mens laserinnretninger er i bruk.
- I offentlige trafikkområder må strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet må merkes vha. varselskilt.
Sikkerhetsinstrukser
Omgang med elektromagnetisk stråling
- Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
- Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

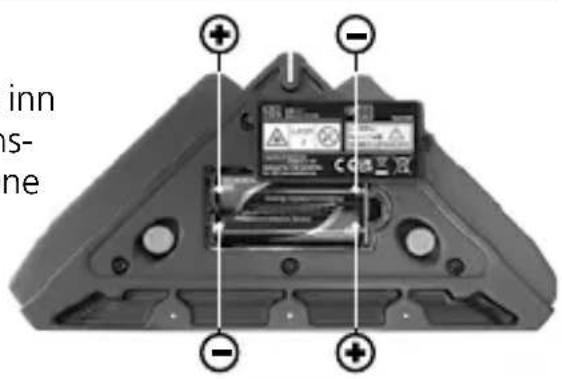

1 Sette i batterier
Åpne batterirom (8) og sett inn batteriene ifølge installasjons-symbolene. Sørg for at polene blir lagt riktig.
Slå på apparat med PÅ- / AV bryter (1). Laserlinjene genererer nå 2 markeringer i 90° vinkel på gulvet. Med disse kan flisene legges enkelt og nøyaktig. Den 90° kontaktkanten (4) og kontakt- flaten (5) gjør det lettere å plassere den første gulvflisen nøyaktig.
Instrumenter med teknologien PowerGreen + er utstyrt med svært lyse, grønne høyeffekts dioder, som gjør laserlinjene eksepsjonelt godt synlige på store avstander, mørke overflater og ved sterkt lys i omgivelsene.
Ca. 6 g anger lysere enn en vanlig rød laser med 630 - 660 nm
3 Anvendelser på veggen
Still apparatet på veggen for å nivellere horisontalt og vertikalt. Finposisjoner deretter apparatet ved hjelp av vaterpasset.

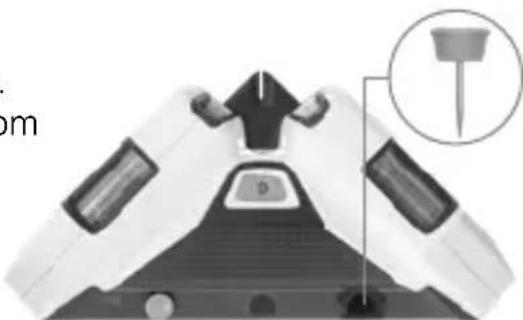

4 Feste på veggen
- Sett apparatet mot veggen.
- Stikk spesialstiftene gjennom hullene.
Kontroller regelmessig nøyaktigheten før bruk, etter transporter og lengre lagring.
Laserliner
Fest et lodd med en 2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på apparatet, rett linjene på loddet og posisjoner libellene (2). Nøyaktigheten ligger innenfor toleransen när avviket mellom laserlinjen og loddesnoren ikke er større enn 0,5 mm / m.
Kalibrering
Måleinstrumentet bør kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på 1-2 år. Ved behov kan du i denne sammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.
Informasjon om vedlikehold og pleie
Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.
Tekniske data (Det tas forbehold om tekniske endringer. 21W25)
| Vinkel nøyaktighet ± 0,5 mm / m | |
| Nivellering manuell | |
| Synlighet (typisk)* 40 m | |
| Laserbølgelengde 515 nm | |
| Laserklasse | 2 / < 1 mW(EN 60825-1:2014/AC:2017) |
| Strømforsyning 2 x 1,5V LR6 (AA) | |
| Driftstid ca. 3 timer | |
| Arbeidsbetingelser | 0°C ... 50°C, Luftfuktighet maks.80% rH, ikke kondenserende,Arbeidshøyde maks. 4000 m.o.h. |
| Lagringsbetingelser | -10°C ... 70°C,Luftfuktighet maks. 80% rH |
| Mål (B x H x D) 200 x 48 x | 100 mm |
| Vekt 350 g (inkl. batterier) | |
* ved maks. 300 lux
