BRUKSANVISNING SuperSquareLaser 2G Laserliner

Omgang med lasere i klasse 2

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

90° linjelaser

• De 2 väl synliga laserlinjerna lämpar sig utmärkt för injustering av kakel.
• Vertikal och horisontell nivellering på väggen
• Med de fastsatta anliggningskanterna och stödytan är det lätt att lägga klinkergolv.
• Ren användning på alla ytor – även med stift
  – Libeller för justering av apparaten

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.
  – Använd inte lasern i ögonhöjd (1,40 ... 1,90 m).
• Täck över alla ytor som reflekterar, speglar eller glänser under användning av en laserapparat.

- I offentliga trafiksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att detta kan ha en farlig påverkan på eller störa elektroniska apparater.

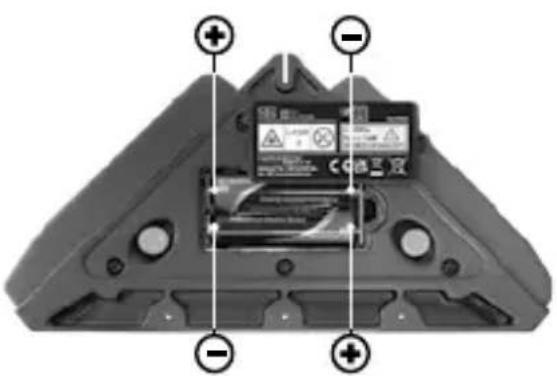

1 Sätta i batterier

Öppna batterifacket (8) och sätt i batterierna enligt symbolerna. Se till att plus- och minuspolerna har rätt läge.

2 Libeller för väggapplikationer

6 Anliggningskant

3 Laseröppning

7 Stift

4 90°-linjal

8 Batterifack

Laserliner

2 Användning på golvet

Sätt på mätinstrumentet med PÅ-/AV-knappen (1). Laserlinjerna skapar nu 2 markeringar i 90° vinkel på golvet. Med hjälp av denna vinkel är det enkelt att lägga kakelplattor i en exakt linje på golvet. Anliggnings-kanterna (4) i 90° och stödytorna (5) gör det lätt att justera in den första klinkerplattan.

Enheter med tekniken PowerGreen+ har mycket ljusa, gröna kvalitetsdioder, som möjliggör utmärkt synlighet av laserlinjerna över långa avständ, mörka ytor och starkt ljus i omgivningen.

Cirka 6 gånger ljusare än en typisk, röd laser med 630 - 660 nm

3 Användning på vägg

Vid horisontell och vertikal nivellering – sätt enheten på väggen. Justera därefter enheten med hjälp av vattenpass.

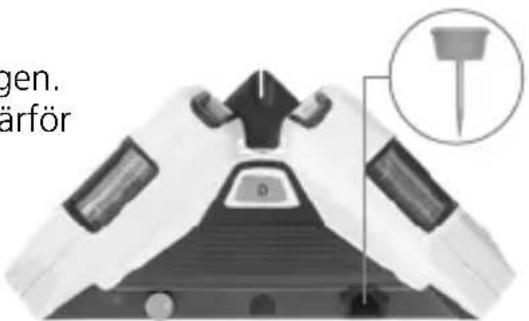

4 Infästning på väggen

1. Sätt upp apparaten på väggen.
2. Sätt in specialstiften i de därför avsedda hålen.

gen. ärför

!

Kontrollera noggrannheten regelbundet både innan du använder mätinstrumentet, efter det att du har transporterat det och om du inte har använt det på länge.

5 Kontrollera den vertikala linjen

Fäst en tyngd i en lina som är minst 2,5 m lång på väggen. Tyngden ska pendla fritt. Slå på apparaten, rikta in linjerna i lod och justera in libellerna (2). Noggrannheten är inom toleransen om avvikelsen mellan laserlinjen och lodlinan inte är större än 0,5 mm / m.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibreringsintervall på 1-2 år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 21W25)

Vinkelprecision ± 0,5 mm / m
Nivellering manuell
Synlighet (normal)* 40 m
Laservåglängd 515 nm
Laserklass	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Strömförsörjning 2 x 1,5V LR6 (AA)
Användningstid cirka 3 timmar
Arbetsbetingelser	0°C ... 50°C, Luftfuktighet max. 80% rH, icke-kondense-rande, Arbetshöjd max. 4000 m över havet
Förvaringsbetingelser	-10°C ... 70°C,Luftfuktighet max. 80% rH
Mått (B x H x D) 200 x 48 x 100 mm
Vikt 350 g (inkl. batterier)

* vid max. 300 lux

Laserliner

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info/?an=AFP
