SuperSquareLaser 2G - Apontador laser Laserliner - Manual de utilização gratuito

Tipo de produto	Apontador laser
Marca	Laserliner
Modelo	SuperSquareLaser 2G
Dimensões (L x A x P)	200 x 48 x 100 mm
Peso (com pilhas)	350 g
Alimentação	2 pilhas LR6 (AA) 1,5 V
Autonomia	Cerca de 3 horas
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Comprimento de onda	515 nm (verde)
Alcance de visibilidade	Até 40 m (a 300 lux máx.)
Precisão do ângulo	± 0,5 mm/m
Nivelamento	Manual (com bolhas)
Aplicações	Parede (vertical e horizontal) e chão (assentamento de azulejos)
Tecnologia laser	PowerGreen+ (verde, 6x mais brilhante que um laser vermelho)
Temperatura de trabalho	0°C a 50°C
Humidade de trabalho	máx. 80% UR, não condensante
Temperatura de armazenamento	-10°C a 70°C
Manutenção e limpeza	Limpar com um pano ligeiramente húmido; não usar solventes
Segurança	Laser classe 2: não olhar para o feixe direto ou refletido
Conteúdo da caixa	Aparelho, pilhas, pinos especiais (conforme ilustração)

Perguntas frequentes - SuperSquareLaser 2G Laserliner

Como verificar a precisão da linha vertical?

Fixar um fio de prumo de pelo menos 2,5 m na parede. Ligar o aparelho, alinhar a linha laser com o fio e ajustar as bolhas. O desvio não deve exceder 0,5 mm/m.

Como trocar as pilhas?

Abrir o compartimento das pilhas (8), inserir 2 pilhas LR6 (AA) respeitando a polaridade indicada.

O laser é perigoso para os olhos?

É um laser de classe 2 (< 1 mW). Evitar olhar diretamente para o feixe ou suas reflexões. Não usar instrumentos ópticos.

Pode-se usar o aparelho ao ar livre?

Sim, a visibilidade típica é de 40 m a 300 lux. Sob luz solar intensa, a visibilidade pode ser reduzida.

Qual é a vantagem do laser verde?

A tecnologia PowerGreen+ oferece um laser verde 6 vezes mais brilhante que um laser vermelho padrão (630-660 nm).

Como fixar o aparelho na parede?

Aplicar o aparelho contra a parede e usar os pinos especiais, inserindo-os nos orifícios previstos para esse efeito.

Como usar o aparelho para assentar azulejos no chão?

Ligar o aparelho: as linhas laser projetam um ângulo de 90° no chão. Usar o rebordo de guia e a superfície de assentamento para alinhar os azulejos.

O que fazer se a linha laser não estiver visível?

Verificar o nível de carga das pilhas, limpar a janela de saída com um pano macio e assegurar que o aparelho não está sob luz direta intensa.

Com que frequência deve-se calibrar o aparelho?

Recomenda-se calibrar a cada 1 a 2 anos num distribuidor ou no serviço pós-venda da UMAREX-LASERLINER. Verificar antes de cada utilização após transporte.

Como limpar o aparelho?

Usar um pano ligeiramente húmido sem produtos de limpeza, abrasivos ou solventes. Retirar as pilhas antes de armazenamento prolongado.

MANUAL DE UTILIZADOR SuperSquareLaser 2G Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Laser de linha a 90°

• As 2 linhas de laser bem visíveis adequam-se excelentemente para o alinhamento de azulejos.
  – Nivelação vertical e horizontal na parede
• Com as arestas de encosto colocadas e a superfície de apoio, é fácil posicionar ladrilhos de pavimento.
• Aplicação perfeita em todas as superfícies – também com pinos
  – Níveis para o ajuste do aparelho

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser! Não olhe para o raio laser! Classe de laser 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Atenção: não olhar para o raio direto ou refletido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos óticos (lupa, microscópio, telescópio, ...).
  – Não use o laser à altura dos olhos (1,40 ... 1,90 m).

Laserliner

• Superfícies bem refletoras, espelhadas ou brilhantes devem ser cobertas durante a operação com dispositivos a laser.
• Em áreas de tráfego públicas, limitar ao máximo possível o feixe de laser, por intermédio de vedações e divisórias, e assinalar a zona do laser com placas de aviso.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos.

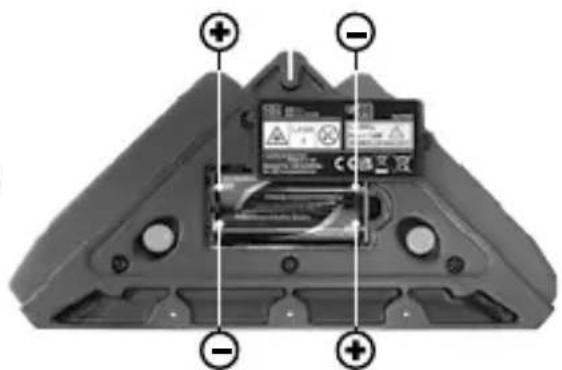

1 Inserção das pilhas

Abrir o compartimento de pilhas (8) e inserir as pilhas de acordo com os símbolos de instalação. Observar a polaridade correta.

1 Botão para ligar / desligar
2 Níveis de bolha para aplicações em paredes
3 Janela de saída do laser
4 Base de encosto a 90°

5 Superfície de apoio
6 Aresta de encosto
7 Pinos
8 Compartimento de pilhas

2 Aplicações no solo ou pavimento

Ligar o aparelho com o botão para ligar / desligar (1). A seguir as linhas de laser produzem 2 marcações num ângulo de 90° no pavimento. Com estas linhas é possível assentar ladrilhos com facilidade e exatidão. A aresta de encosto de 90° (4) e a superfície de apoio (5) facilitam o alinhamento do primeiro ladrilho de pavimento.

Os aparelhos com tecnologia PowerGreen+ têm díodos especiais verdes muito claros, que permitem uma visibilidade excelente das linhas de laser a grandes distâncias, sobre superfícies escuras e com iluminação ambiente clara.

Cerca de seis vezes mais brilhante do que um típico laser vermelho com 630 - 660 nm

3 Aplicações na parede

Coloque o aparelho contra a parede para a nivelação horizontal e vertical. A seguir, alinhe o aparelho com a ajuda do nível de bolha.

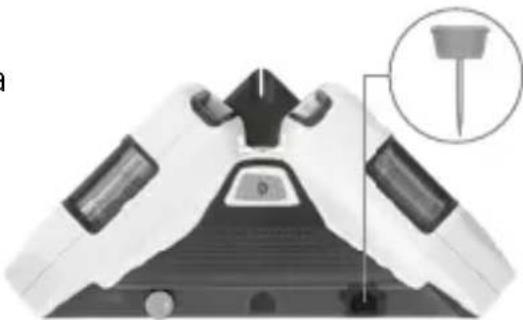

4 Fixação na parede

1. Coloque o aparelho contra a parede.

2. Insira os pinos especiais pelos furos preparados para o efeito.

Verifique regularmente a calibragem antes do uso, depois de transporte e armazenamentos prolongados.

Laserliner

5 Verificação da linha vertical

Fixe na parede um prumo com um fio com pelo menos 2,5 m de comprimento; o prumo deve ficar a oscilar livremente com movimento pendular. Ligue o aparelho, oriente as linhas para o prumo e alinhe os níveis (2). A exatidão encontra-se dentro da tolerância se a divergência entre a linha de laser e o fio de prumo não for superior a 0,5 mm / m.

Calibragem

O medidor deve ser calibrado e controlado regularmente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de 1-2 anos. Em caso de necessidade, contacte o seu comerciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Dados técnicos (Sujeito a alterações técnicas. 21W25)

Exatidão angular ± 0,5 mm / m
Nivelação manual
Visibilidade (usual)* 40 m
Comprimento de onda laser	515 nm
Classe de laser	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Alimentação elétrica 2 x 1,5V LR6 (AA)
Duração operacional aprox.	3 horas
Condições de trabalho	0°C ... 50°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-10°C ... 70°C,Humidade de ar máx. 80% rH
Dimensões (L x A x P) 200 x 48 x 100 mm
Peso 350 g (incl. pilhas)

* com um máx. de 300 Lux

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE. Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info/?an=AFP
