Produkttype	Laserpointer
Mærke	Laserliner
Model	SuperSquareLaser 2G
Mål (L x H x D)	200 x 48 x 100 mm
Vægt (med batterier)	350 g
Strømforsyning	2 x LR6 (AA) batterier 1,5 V
Driftstid	Ca. 3 timer
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Bølgelængde	515 nm (grøn)
Synlighedsrækkevidde	Op til 40 m (ved 300 lux max.)
Vinkelpræcision	± 0,5 mm/m
Nivellering	Manuel (med vaterpas)
Anvendelser	Væg (lodret og vandret) og gulv (fliselægning)
Laserteknologi	PowerGreen+ (grøn, 6x lysere end en rød laser)
Arbejdstemperatur	0°C til 50°C
Arbejdsfugtighed	max. 80% RF, ikke-kondenserende
Opbevaringstemperatur	-10°C til 70°C
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; brug ikke opløsningsmidler
Sikkerhed	Laser klasse 2: kig ikke direkte ind i strålen eller refleksioner
Indhold i æske	Apparat, batterier, specialstifter (ifølge illustration)

Ofte stillede spørgsmål - SuperSquareLaser 2G Laserliner

Hvordan kontrollerer man nøjagtigheden af den lodrette linje?

Fastgør en lodline på mindst 2,5 m på væggen. Tænd for enheden, juster laserlinjen efter linen og juster vaterpasboblerne. Afvigelsen må ikke overstige 0,5 mm/m.

Hvordan skifter man batterier?

Åbn batterirummet (8), indsæt 2 LR6 (AA) batterier med korrekt polaritet.

Er laseren farlig for øjnene?

Det er en klasse 2 laser (< 1 mW). Undgå at kigge direkte ind i strålen eller refleksioner. Brug ikke optiske instrumenter.

Kan enheden bruges udendørs?

Ja, den typiske synlighed er 40 m ved 300 lux. I stærkt sollys kan synligheden reduceres.

Hvad er fordelen ved grøn laser?

Teknologien PowerGreen+ giver en grøn laser der er 6 gange lysere end en standard rød laser (630-660 nm).

Hvordan fastgør man enheden til væggen?

Placer enheden mod væggen og brug specialstifterne ved at indsætte dem i de beregnede huller.

Hvordan bruger man enheden til gulvfliselægning?

Tænd for enheden: laserlinjerne projicerer en vinkel på 90° på gulvet. Brug styrekanten og læggeoverfladen til at justere fliserne.

Hvad gør man, hvis laserlinjen ikke er synlig?

Kontroller batteriets ladeniveau, rengør udgangsvinduet med en blød klud, og sørg for, at enheden ikke er i direkte sollys.

Hvor ofte skal enheden kalibreres?

Det anbefales at kalibrere hvert 1-2 år hos en forhandler eller hos UMAREX-LASERLINER's serviceafdeling. Kontrollér før hver brug efter transport.

Hvordan rengør man enheden?

Brug en let fugtig klud uden rengøringsmidler, skuremidler eller opløsningsmidler. Fjern batterierne før længere tids opbevaring.

BRUGSANVISNING SuperSquareLaser 2G Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

90° Linjelaser

• De 2 meget skarpe laserlinjer egner sig fremragende til indjustering af fliser.
  – Lodret og vandret nivellering på væggen
• Med de anbragte anlægskanter og kontaktfladen bliver det nemt at positionere gulvfliserne.
• Fremragende anvendelse på alle overflader – også med stifter
  – Libeller til justering af apparatet

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
  – Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).

Laserliner

• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning af eller fejl i elektronisk udstyr er til stede.

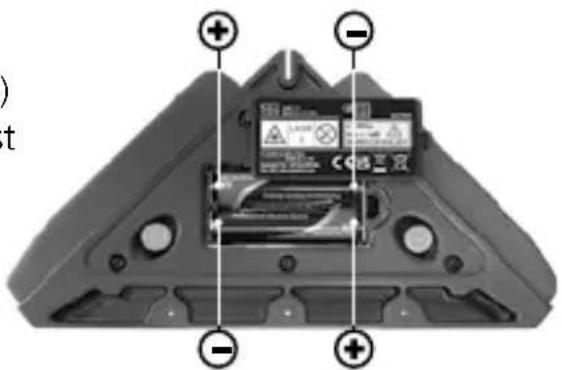

1 Ilægning af batterier

Åbn låget til batterihuset (8) og læg batterierne i som vist på symbolerne. Vær opmærksom på, at polerne vender rigtigt.

1 Tænd- & slukkontakt
2 Libeller til vægnivellering
3 Laserstråle udgange
4 90° anlægskant

5 Kontaktflade
6 Anlægskant
7 Stifter
8 Batterihus

2 Anvendelse på gulv

Tænd for kontakten (1). Laserlinjerne afsætter nu 2 markeringer i en 90°-vinkel på gulvet. Dermed kan fliser let lægges helt nøjagtigt. Den 90° anlægskant (4) og kontaktfladen (5) gør det nemmere at indjustere den første gulvflise.

Apparater med teknologien PowerGreen+ har meget lyse, grønne højtydende dioder, som giver et særdeles fremragende linjebillede på store afstande, mørke overflader samt i kraftigt omgivelseslys.

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

3 Anvendelse på væg

Til horisontal og vertikal nivellering skal apparatet sættes på væggen. Herefter indjusteres apparatet ved hjælp af libellerne.

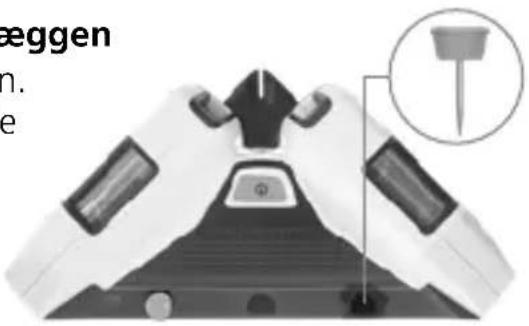

4 Montering direkte på væggen

1. Sæt apparatet mod væggen.
2. Sæt specialstifterne ind i de hertil indrettede huller.

Kontrollér regelmæssigt – og altid ved påbegyndelse af ny opgave – laserens retvisning i begge akser (se senere).

Laserliner

5 Kontrol af lodret laserlinje

Hæng et lod på væggen i en min. 2,5 m lang snor. Loddet skal kunne svinge frit. Tænd apparatet, indstil linjerne på loddet, og indjustér libellerne (2). Nøjagtigheden ligger indenfor tolerancen, når afvigelsen mellem laserlinje og lodsnor ikke overstiger 0,5 mm / m.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på 1-2 år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Ret til ændringer forbeholdt. 21W25)

Vinkelnøjagtighed ± 0,5 mm / m
Nivellering manuel
Sigtbarhed (typisk)* 40 m
Laserbølgelængde 515 nm
Laser klasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Strømforsyning 2 x 1,5V LR6 (AA)
Drifttid ca. 3 timer
Arbejdsbetingelser	0°C ... 50°C, Luftfugtighed maks.80% rH, ikke-kondenserende,Arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C,Luftfugtighed maks. 80% rH
Mål (b x h x l) 200 x 48 x 100 mm
Vægt 350 g (inkl. batterier)

* ved maks. 300 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info/?an=AFP
