Tipo di prodotto	Puntatore laser
Marca	Laserliner
Modello	SuperSquareLaser 2G
Dimensioni (L x A x P)	200 x 48 x 100 mm
Peso (con pile)	350 g
Alimentazione	2 pile LR6 (AA) 1,5 V
Autonomia	Circa 3 ore
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Lunghezza d'onda	515 nm (verde)
Portata di visibilità	Fino a 40 m (a 300 lux max.)
Precisione dell'angolo	± 0,5 mm/m
Livellamento	Manuale (con livelle)
Applicazioni	Parete (verticale e orizzontale) e pavimento (posa piastrelle)
Tecnologia laser	PowerGreen+ (verde, 6x più luminoso di un laser rosso)
Temperatura di lavoro	0°C a 50°C
Umidità di lavoro	max. 80% UR, non condensante
Temperatura di stoccaggio	-10°C a 70°C
Manutenzione e pulizia	Pulire con un panno leggermente umido; non utilizzare solventi
Sicurezza	Laser classe 2: non guardare direttamente nel fascio o nei riflessi
Contenuto della confezione	Apparecchio, pile, spine speciali (secondo illustrazione)

Domande frequenti - SuperSquareLaser 2G Laserliner

Come verificare la precisione della linea verticale?

Fissare un filo a piombo di almeno 2,5 m sulla parete. Accendere l'apparecchio, allineare la linea laser al filo e regolare le livelle. Lo scostamento non deve superare 0,5 mm/m.

Come cambiare le pile?

Aprire il vano pile (8), inserire 2 pile LR6 (AA) rispettando la polarità indicata.

Il laser è pericoloso per gli occhi?

È un laser di classe 2 (< 1 mW). Evitare di guardare direttamente il fascio o i suoi riflessi. Non utilizzare strumenti ottici.

Si può usare l'apparecchio all'esterno?

Sì, la visibilità tipica è di 40 m a 300 lux. In caso di forte luce solare, la visibilità può essere ridotta.

Qual è il vantaggio del laser verde?

La tecnologia PowerGreen+ offre un laser verde 6 volte più luminoso di un laser rosso standard (630-660 nm).

Come fissare l'apparecchio al muro?

Applicare l'apparecchio contro la parete e utilizzare le spine speciali inserendole nei fori previsti.

Come utilizzare l'apparecchio per la posa di piastrelle a pavimento?

Accendere l'apparecchio: le linee laser proiettano un angolo di 90° sul pavimento. Utilizzare il bordo di guida e la superficie di posa per allineare le piastrelle.

Cosa fare se la linea laser non è visibile?

Verificare il livello di carica delle pile, pulire la finestra di uscita con un panno morbido e assicurarsi che l'apparecchio non sia esposto alla luce solare diretta.

Con quale frequenza è necessario calibrare l'apparecchio?

Si consiglia di calibrare ogni 1-2 anni presso un distributore o il servizio clienti di UMAREX-LASERLINER. Verificare prima di ogni utilizzo dopo il trasporto.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido senza detergenti, abrasivi o solventi. Rimuovere le pile prima di un lungo periodo di stoccaggio.

MANUALE UTENTE SuperSquareLaser 2G Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Laser con linee a 90°

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Non guardare direttamente

il raggio! Laser classe 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

• Attenzione: Non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e togliere la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o le riflessioni con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).

• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.

• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di guasti agli apparecchi elettronici.

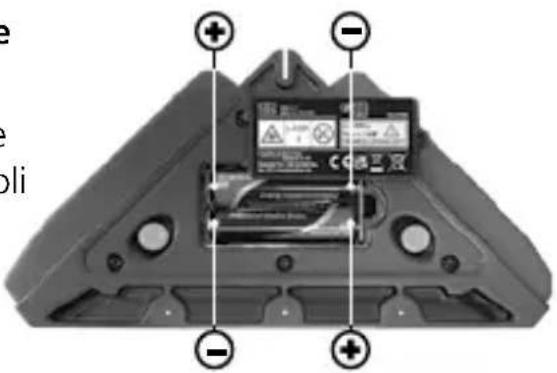

1 Applicazione delle pile

Aprire il coperchio del vano delle pile (8) ed introdurre le pile come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

1 Interruttore On/Off
2 Livelle per applicazioni su parete
3 Finestra di uscita laser
4 Bordo di contatto a 90°

5 Superficie di appoggio
6 Bordo di contatto
7 Spine
8 Vano delle pile

Laserliner

2 Applicazioni sul pavimento

Accendere l'apparecchio con l'interruttore On/Off (1). Le linee laser formano 2 marcature a un angolo di 90° sul pavimento. Con esse si possono montare semplicemente le piastrelle. Il bordo di contatto a 90° (4) e la superficie di appoggio (5) facilitano l'orientamento della prima piastrella sul pavimento.

I dispositivi con la tecnologia PowerGreen+ hanno diodi chiari e verdi ad alto rendimento che permettono un'eccezionale visibilità delle linee laser anche a grandi distanze, su superfici scure e in ambienti luminosi.

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

3 Applicazioni sulla parete

Appoggiare l'apparecchio al muro per il livellamento orizzontale e verticale. Allinearlo quindi con l'ausilio delle livelle.

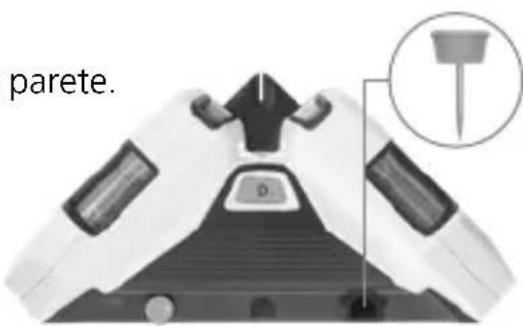

4 Fissaggio alla parete

1. Mettere l'apparecchio sulla parete.
2. Inserire le spine attraverso i fori previsti.

!

Controllare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo un lungo periodo di inattività.

5 Verifica della linea verticale

Fissare alla parete un filo a piombo lungo min. 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio, puntare le linee sul filo a piombo e regolare le livelle (2). La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di 0,5 mm / m.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 21W25)

Precisione angolare ± 0,5 mm / m
Livellamento manuale
Visibilità (tipica)* 40 m
Lunghezza delle onde laser	515 nm
Classe laser	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Alimentazione 2 x 1,5V LR6 (AA)
Durata di esercizio circa 3 ore
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C,Umidità dell'aria max. 80% rH
Dimensioni (L x H x P) 200 x 48 x 100 mm
Peso 350 g (con batterie)

* con max. 300 lux

Laserliner

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info/?an=AFP
