90° Linjalaser

• 2 selvästi erottuvaa laserviivaa sopivat erinomaisesti laattojen asentamiseen.
• Vaaka- ja pystylinjaukset seiniin
• Lattialaatat on helppo kohdistaa kohdistusreunan ja asennustason avulla.
• Sopii käytettäväksi kaikilla alustoilla. Kiinnitysnastat kaan eivät vahingoita alustaa
  – Libellit laitteen säätöä varten

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen!

Laser luokka 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).

• Älä käytä laseria silmien korkeudella (1,40 ... 1,90 m).

• Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.

• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia tai se voi aiheuttaa häiriöitä sähköisissä laitteissa.

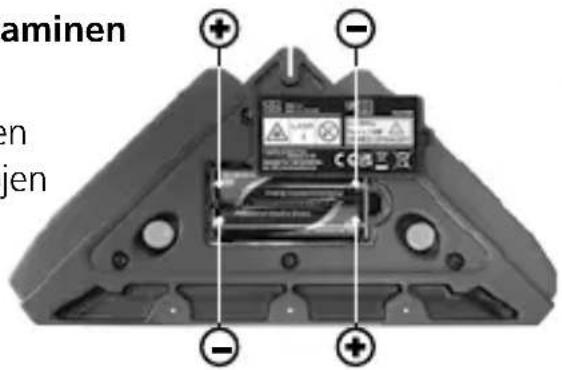

1 Paristojen sisäänasettaminen

Avaa paristolokero (8) ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

aminen en jen

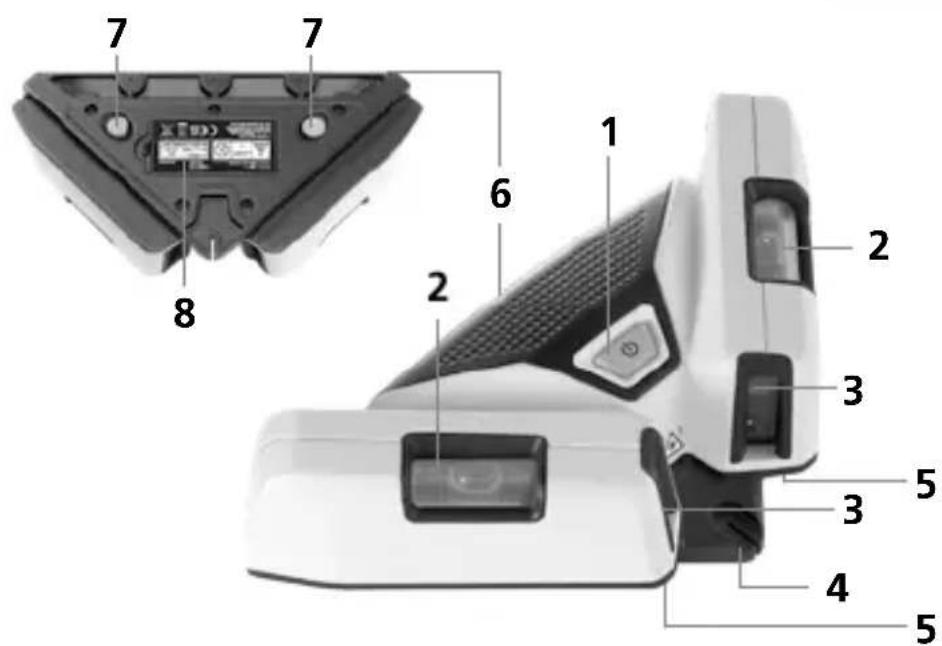

5 Asennustaso
6 Kohdistusreuna
7 Kiinnitysnastat
8 Paristolokero

Laserliner

2 Käyttö lattioissa

Käynnistä laite PÄÄLLE/POIS-kytkimellä (1). Laserlinjat muodostavat nyt 2 90° kulmaa lattiaan. Niiden avulla voidaan laatat asentaa helposti ja tarkasti. 90° asennusreuna (4) ja asennustaso (5) helpottavat ensimmäisen lattialaatan kohdistamista.

Vihreän laserin teknologiaa

PowerGreen+ tekniikalla varustettujen laitteiden kirkkaiden, vihreiden tehodiodien ansiosta laserviivat näkyvät erittäin hyvin myös pitkältä matkalta, tummassa pinnassa ja kirkkaassa ympäristön valossa.

Noin 6 kertaa kirkkaampi kuin tavanomainen 630 - 660 nm laser

3 Käyttö seinällä

Aseta laite seinälle pysty- ja vaakalinjauksien tekemistä varten. Sen jälkeen säädä laite libellien avulla oikeaan asentoon.

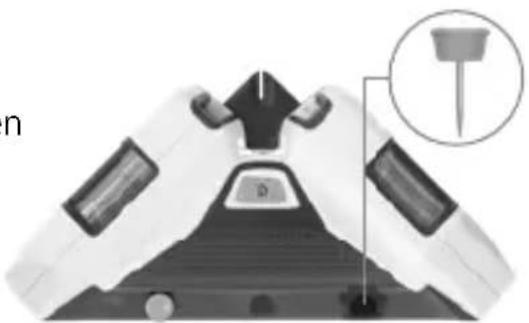

4 Kiinnittäminen seinään

1. Aseta laite seinälle.
2. Pistä erikoisnastat valmiiden reikien läpi.

Tarkista laitteen kalibrointi aina kuljetuksen ja pitkän varastoinnin jälkeen.

5 Pystylinjan tarkistus

Kiinnitä seinään luoti vähintään 2,5 m:n pituisella langalla; luodin tulee heilua vapaasti. Kytke laitteeseen virta päälle, kohdista viivat luotilinjan mukaisiksi ja kohdista libellit (2). Tarkkuus on toleranssialueella, mikäli poikkeama laserviivan ja luotilangan välillä ei ole suurempi kuin 0,5 mm / m.

Kalibrointi

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointiväliksi suosittelemme 1 - 2 vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 21W25)

Kulman tarkkuus ± 0,5 mm / m
Vaaitus käsisäätö
Näkyvyys (tyypillinen)* 40 m
Lasersäteen aallonpituus 515 nm
Laser luokka	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Virransyöttö 2 x 1,5V LR6 (AA)
Paristojen käyttöikä n. 3 h
Käyttöympäristö	0°C ... 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 70°C,Ilmankosteus maks. 80% RH
Mitat (L x K x S) 200 x 48 x	100 mm
Paino 350 g (sis. paristot)

* kun maks. 300 luksia
