Caractéristiques techniques	Four électrique, capacité 70 litres, classe énergétique A
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Poids	Environ 70 kg
Utilisation	Panneau de contrôle numérique, affichage LED, minuterie intégrée
Entretien	Nettoyage facile grâce à l'intérieur émaillé, fonction de nettoyage pyrolytique
Sécurité	Verrouillage de sécurité, protection contre la surchauffe
Informations générales	Garantie 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - NV7B5645TAS SAMSUNG

Comment allumer ma cuisinière Samsung NV7B5645TAS ?

Pour allumer votre cuisinière, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position 'On'. Assurez-vous que l'appareil est branché et que la prise électrique fonctionne.

Que faire si la plaque de cuisson ne chauffe pas ?

Vérifiez que la cuisinière est branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que vous utilisez le bon type de casserole compatible avec la plaque de cuisson. Si le problème persiste, contactez le service client.

Comment nettoyer ma cuisinière Samsung NV7B5645TAS ?

Utilisez un chiffon doux et humide avec un détergent doux pour nettoyer la surface. Évitez les produits abrasifs qui pourraient rayer la surface. Pour les zones difficiles, vous pouvez utiliser un nettoyant pour vitrocéramique.

Comment régler la température du four ?

Pour régler la température du four, tournez le bouton de température situé sur le panneau de commande jusqu'à la température désirée. Vous pouvez également utiliser le panneau numérique pour sélectionner la température précise.

Pourquoi ma cuisinière émet-elle un bruit étrange ?

Des bruits peuvent être normaux lors de l'utilisation, mais si le bruit est inhabituel, vérifiez si des objets ne touchent pas les éléments chauffants. Si le bruit persiste, il est conseillé de contacter le service client.

Comment utiliser la fonction de nettoyage automatique ?

Pour utiliser la fonction de nettoyage automatique, sélectionnez le mode 'Auto Nettoyage' sur le panneau de commande. Suivez les instructions à l'écran pour démarrer le cycle de nettoyage. Veillez à retirer tous les accessoires du four avant de commencer.

Quels types de casseroles sont compatibles avec ma plaque de cuisson ?

La plaque de cuisson est compatible avec des casseroles en acier inoxydable, en fonte, en aluminium et en céramique. Assurez-vous que la casserole a un fond plat et suffisamment large pour une meilleure efficacité de cuisson.

Comment régler l'heure sur ma cuisinière ?

Pour régler l'heure, appuyez sur le bouton 'Horloge' sur le panneau de commande, puis utilisez les boutons '+' et '-' pour ajuster l'heure. Appuyez à nouveau sur 'Horloge' pour confirmer.

Que faire si l'affichage de ma cuisinière clignote ?

Un affichage clignotant peut indiquer un problème d'alimentation ou une erreur de programmation. Vérifiez la connexion électrique et essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment désactiver le verrouillage de sécurité de la cuisinière ?

Pour désactiver le verrouillage de sécurité, appuyez et maintenez le bouton de verrouillage pendant environ 3 secondes jusqu'à ce que l'indicateur s'éteigne.

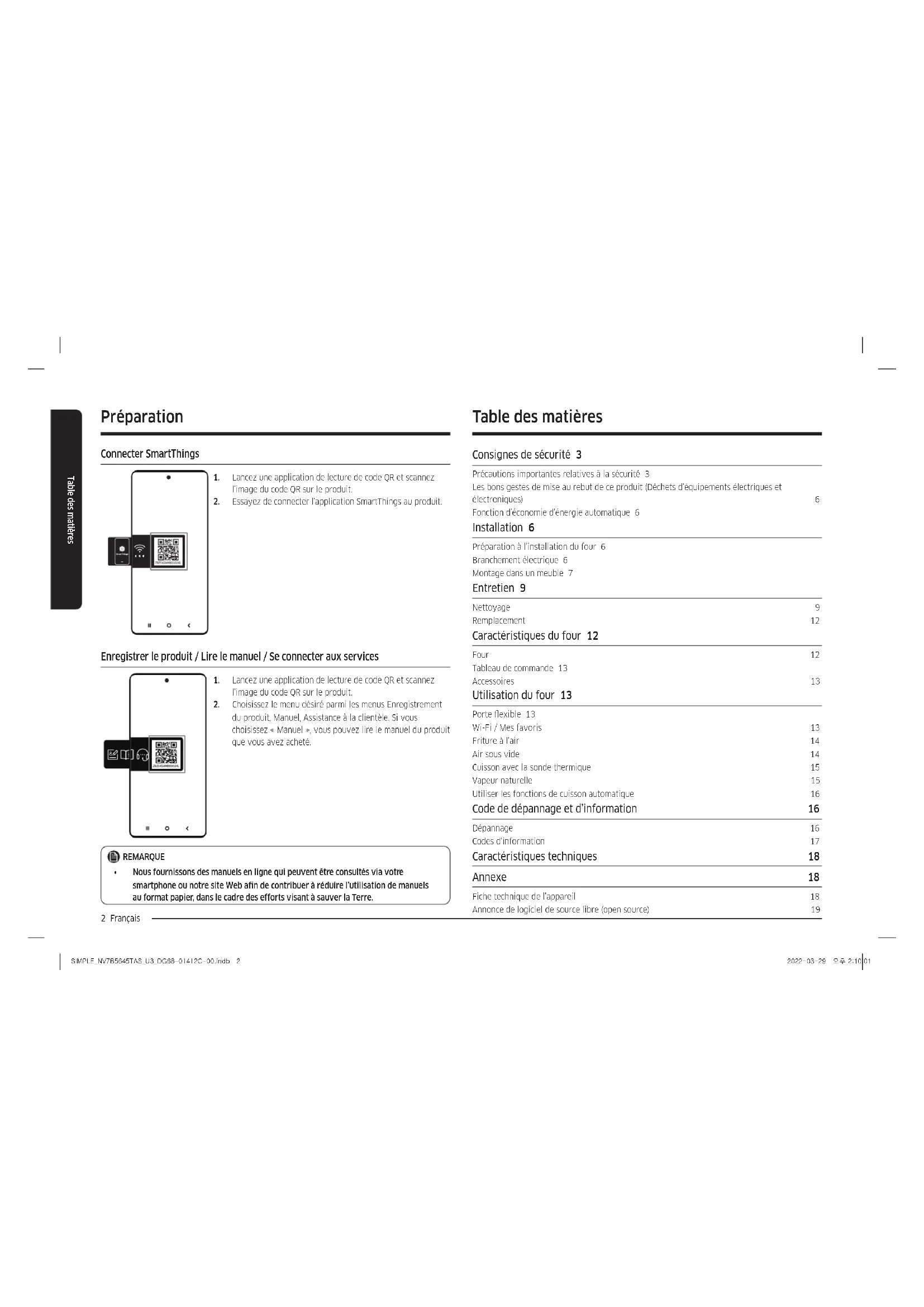

MODE D'EMPLOI NV7B5645TAS SAMSUNG

• Pour les instructions d’utilisation du produit, veuillez consulter les manuels d’utilisation fournis sous forme de code QR ou le site Web de Samsung Electronics (https://www.samsung.com). Scannez ceci avec votre smartphone. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1 2022-03-29 오후 2:10:012022-03-29 오후 2:10:012 Français Table des matières Table des matières Table des matières Consignes de sécurité 3 Précautions importantes relatives à la sécurité 3 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) 6 Fonction d’économie d’énergie automatique 6 Installation 6 Préparation à l’installation du four 6 Branchement électrique 6 Montage dans un meuble 7 Entretien 9 Nettoyage 9 Remplacement 12 Caractéristiques du four 12 Four 12 Tableau de commande 13 Accessoires 13 Utilisation du four 13 Porte exible 13 Wi-Fi / Mes favoris 13 Friture à l’air 14 Air sous vide 14 Cuisson avec la sonde thermique 15 Vapeur naturelle 15 Utiliser les fonctions de cuisson automatique 16 Code de dépannage et d’information 16 Dépannage 16 Codes d’information 17 Caractéristiques techniques 18

Fiche technique de l’appareil 18 Annonce de logiciel de source libre (open source) 19 Préparation Connecter SmartThings

1. Lancez une application de lecture de code QR et scannez

l’image du code QR sur le produit.

2. Essayez de connecter l’application SmartThings au produit.

Enregistrer le produit / Lire le manuel / Se connecter aux services

1. Lancez une application de lecture de code QR et scannez

l’image du code QR sur le produit.

2. Choisissez le menu désiré parmi les menus Enregistrement

du produit, Manuel, Assistance à la clientèle. Si vous choisissez « Manuel », vous pouvez lire le manuel du produit que vous avez acheté. REMARQUE

• Nous fournissons des manuels en ligne qui peuvent être consultés via votre smartphone ou notre site Web an de contribuer à réduire l’utilisation de manuels au format papier, dans le cadre des efforts visant à sauver la Terre. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2 2022-03-29 오후 2:10:012022-03-29 오후 2:10:01Français 3 Consignes de sécurité L’installation de ce four doit être effectuée uniquement par un électricien qualié. Le technicien est chargé du branchement de l’appareil sur la prise d’alimentation conformément aux conseils de sécurité en vigueur. PRÉCAUTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ AVERTISSEMENT Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant une expérience et des connaissances insufsantes sur le sujet, sauf si celles-ci sont sous la surveillance de la personne responsable de leur sécurité ou si cette dernière leur a expliqué comment utiliser l’appareil. Les enfants doivent rester sous la surveillance d’un adulte an de s’assurer qu’ils ne jouent pas avec l’appareil. Le dispositif de sectionnement doit être intégré dans le câblage xe conformément aux règles de câblage. Cet appareil doit pouvoir être débranché de l’alimentation après installation. Pour que l’appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur sur le câblage xe, conformément aux normes de câblage. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou par toute personne de qualication similaire, an d’éviter tout danger. Consignes de sécurité La méthode de xation indiquée ne doit pas faire usage d’adhésifs car ces derniers ne sont pas considérés comme un moyen de xation able. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, uniquement s’ils sont assistés ou si vous leur avez donné les instructions appropriées leur permettant de se servir de l’appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par un enfant sans surveillance. Maintenez l’appareil et son cordon hors de la portée des enfants âgés de moins de 8 ans. Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l’intérieur du four.

AVERTISSEMENT : Les parties accessibles peuvent devenir très

chaudes pendant l’utilisation. Les enfants en bas âge doivent être tenus à l’écart. N’utilisez jamais de produits abrasifs ou de grattoirs métalliques pour nettoyer la vitre de la porte du four ; ils pourraient en rayer la surface et, par conséquent, casser le verre. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3 2022-03-29 오후 2:10:012022-03-29 오후 2:10:014 Français Consignes de sécurité Consignes de sécuritéConsignes de sécuritéConsignes de sécurité Si le four est équipé d’une fonction de nettoyage, retirez tous les accessoires du four ainsi que les grosses projections des parois de l’appareil avant de lancer le nettoyage. La fonction de nettoyage dépend du modèle. Si le four est équipé d’une fonction de nettoyage, tenez les enfants éloignés de l’appareil pendant l’opération an d’éviter qu’ils ne se brûlent sur la porte. Pour les appareils utilisant le processus de nettoyage par pyrolyse, certains animaux (en particulier les oiseaux) peuvent être sensibles aux fumées et aux variations de température locale causées par le processus de nettoyage par pyrolyse. Pendant ce processus, l’appareil doit donc être déplacé dans un endroit approprié bien ventilé. Aérez la pièce pendant et après le processus de nettoyage par pyrolyse. La fonction de nettoyage dépend du modèle. Utilisez uniquement la sonde thermique recommandée pour ce four. (Modèle avec sonde thermique uniquement) Un nettoyeur vapeur ne doit pas être utilisé.

AVERTISSEMENT : An d’éviter tout risque d’électrocution,

veillez à ce que l’appareil soit hors tension avant de procéder au remplacement de l’ampoule. L’appareil ne doit pas être installé derrière une porte décorative, an d’éviter tout risque de surchauffe.

AVERTISSEMENT : L’appareil et ses pièces accessibles deviennent

très chauds pendant l’utilisation. Prenez garde à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans ne doivent pas s’approcher de l’appareil s’ils sont sans surveillance. ATTENTION : Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson rapide doit être sous surveillance continue. Lors de l’utilisation du four, la porte ou la surface extérieure peut devenir chaude. Lors de l’utilisation du four, les surfaces accessibles peuvent devenir très chaudes. Les surfaces sont susceptibles de devenir chaudes pendant l’utilisation. Insérez la grille métallique avec les pièces saillantes (freins sur les deux côtés) vers l’avant de sorte que celle-ci maintienne le support pour les charges importantes. ATTENTION Si le four a été endommagé pendant le transport, ne le branchez pas. Ce four doit être relié à la prise d’alimentation secteur uniquement par un électricien qualié. En cas de défaut ou de dommage constaté sur l’appareil, ne tentez pas de le faire fonctionner. Toute réparation doit être effectuée uniquement par un technicien qualié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un centre de dépannage SAMSUNG ou votre revendeur. Ne laissez aucun l ni aucun câble électrique entrer en contact avec le four. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4 2022-03-29 오후 2:10:012022-03-29 오후 2:10:01Français 5 Consignes de sécurité Le jus des fruits peut laisser des traces permanentes sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite. Ne posez pas d’ustensiles sur la porte du four lorsque celle-ci est ouverte. Veillez à ce que les enfants soient éloignés de la porte lors de son ouverture ou de sa fermeture car ils pourraient se cogner contre la porte ou se prendre les doigts dedans. Ne marchez pas, ne vous appuyez pas, ne vous asseyez pas ou ne placez pas d’objets lourds sur la porte. N’ouvrez pas la porte de manière trop forte.

AVERTISSEMENT : Ne débranchez pas l’appareil de la prise d’alimentation secteur même une fois

le processus de cuisson terminé.

AVERTISSEMENT : Ne laissez pas la porte ouverte lorsque le four fonctionne.

Le four doit être relié à une prise d’alimentation secteur au moyen d’un disjoncteur ou d’un fusible homologué. N’utilisez jamais d’adaptateur multiprise ou de rallonge. Il convient de mettre l’appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage. Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four. Si l’appareil est équipé d’une fonction de cuisson à la vapeur ou en phase vapeur, ne le faites pas fonctionner si la cartouche d’alimentation en eau est endommagée. (Modèle avec fonction de nettoyage à la vapeur ou en phase vapeur uniquement) Si la cartouche est ssurée ou cassée, ne l’utilisez pas et contactez le centre de dépannage le plus proche. (Modèle avec fonction de nettoyage à la vapeur ou en phase vapeur uniquement) Ce four est réservé à la cuisson d’aliments dans le cadre d’un usage domestique uniquement. Pendant le fonctionnement du four, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu’ils n’aient eu le temps de refroidir. Ne rangez jamais de matériaux inammables dans le four. Les surfaces du four deviennent chaudes lorsque l’appareil fonctionne à une température élevée de façon prolongée. Pendant la cuisson, soyez prudent en ouvrant la porte du four car l’air chaud et la vapeur s’en échappent rapidement. Lorsque vous cuisinez des plats à base d’alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s’enammer. Pour votre sécurité, ne nettoyez jamais l’appareil à l’aide d’un nettoyeur haute pression (eau ou vapeur). Lorsque vous utilisez l’appareil, veillez à ce que les enfants ne s’en approchent pas. Pour la cuisson d’aliments surgelés (ex. : pizzas), il convient d’utiliser la grande grille. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer. Ne versez pas d’eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d’être endommagée. La porte du four doit être fermée pendant la cuisson des aliments. Ne recouvrez pas le fond du four de papier aluminium et n’y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d’être endommagées et vos aliments peuvent de ne pas cuire convenablement. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5 2022-03-29 오후 2:10:012022-03-29 오후 2:10:016 Français Installation InstallationConsignes de sécurité Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spéciques à l’appareil (par ex. la réglementation REACH, la directive DEEE, la norme relative aux Batteries), rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ Fonction d’économie d’énergie automatique Éclairage : Durant la cuisson, vous pouvez éteindre la lampe du four en appuyant sur le bouton « Éclairage du four ». Pour économiser l’énergie, l’éclairage du four s’éteint quelques minutes après le démarrage du programme de cuisson. Installation Préparation à l’installation du four Tournevis cruciforme Perceuse Branchement électrique

L N 01 MARRON ou NOIR 02 BLEU ou BLANC 03 JAUNE et VERT Branchez le cordon du four dans une prise électrique. Si une prise de type à ches n’est pas disponible en raison des limitations de courant autorisées, utilisez un interrupteur-sectionneur multipolaire (avec un espace de contact d’au moins 3 mm) pour que les normes de sécurité soient respectées. Utilisez un cordon d’alimentation d’une longueur sufsante qui prend en charge la spécication H05 RR-F ou H05 VV-F, min. 1,5 à 2,5 mm

Vériez les spécications de puissance sur l’étiquette collée sur le four. Ouvrez le capot arrière du four à l’aide d’un tournevis, et retirez les vis sur le bornier. Puis, connectez les ls d’alimentation sur les bornes correspondantes. La borne ( ) est conçue pour la mise à la terre. Branchez tout d’abord les ls jaune et vert (de mise à la terre), qui doivent être plus longs que les autres. Si vous utilisez une prise de type à ches, celle-ci doit demeurer accessible lorsque le four est installé. Samsung ne sera pas tenue responsable d’accidents provoqués par une absence de mise à la terre ou une mise à la terre défectueuse. AVERTISSEMENT Ne marchez pas ni ne vrillez pas les câbles durant l’installation, et maintenez-les éloignés des parties du four émettant de la chaleur. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6 2022-03-29 오후 2:10:022022-03-29 오후 2:10:02Français 7 Installation Montage dans un meuble Si le four est installé dans un meuble encastrable, ce dernier doit posséder des surfaces en plastique et des parties adhésives résistant à une température maximale de 90 °C. Samsung ne sera pas tenue responsable des dommages subis par le meuble à cause de la chaleur émise par le four. Le four doit être correctement ventilé. En vue de la ventilation, laissez un interstice d’environ 50 mm entre la tablette inférieure du meuble et la paroi de soutien. Si le four est installé sous une table de cuisson, respectez les instructions d’installation de cette dernière. Dimensions requises pour l’installation

Meuble encastré (mm) A 550 minimum B 560 minimum C 50 minimum D 590 minimum / 600 maximum E 460 minimum x 50 minimum REMARQUE Le meuble encastrable doit avoir des orices d’aération (E) pour ventiler de la chaleur et faire circuler l’air.

• Le meuble encastrable doit avoir des orices d’aération (D) pour ventiler de la chaleur et faire circuler l’air.

• La hauteur minimum requise (C) est pour l’installation du four seul. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7 2022-03-29 오후 2:10:022022-03-29 오후 2:10:028 Français Installation InstallationInstallationInstallation Installation avec une table de cuisson Pour installer une table de cuisson sur le four, consultez les instructions d’installation de cette dernière pour connaître l’espace d’installation requis ( ). Montage du four

Assurez-vous de laisser un interstice (A) d’au moins 5 mm entre le four et chacun des côtés du meuble.

Ménagez un espace d’au moins 3 mm (B) de sorte que la porte puisse s’ouvrir et se fermer parfaitement. Placez le four dans le meuble et xez-le fermement des deux côtés en utilisant 2 vis. Une fois l’installation terminée, retirez le lm protecteur, les adhésifs et autre matériau d’emballage, et sortez les accessoires fournis présents à l’intérieur du four. Pour retirer le four du meuble, débranchez tout d’abord le cordon d’alimentation puis retirez les 2 vis de chaque côté du four. AVERTISSEMENT Le four nécessite une ventilation pour un fonctionnement normal. N’obstruez en aucun cas les orices de ventilation. REMARQUE L’aspect réel du four peut différer de celui du modèle. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8 2022-03-29 오후 2:10:022022-03-29 오후 2:10:02Français 9 Entretien Surface émaillée catalytique (modèles applicables uniquement) Les pièces amovibles sont munies d’une surface émaillée catalytique gris foncé. Elles peuvent être salies par de l’huile et de la graisse éclaboussées par l’air circulant durant le chauffage par convection. Toutefois, ces impuretés brûlent lorsque la température du four atteint ou dépasse 200 °C.

1. Retirez tous les accessoires du four.

2. Nettoyez l’intérieur du four.

3. Sélectionnez le mode Convection et exécutez le cycle pendant une heure.

Porte Ne retirez pas la porte du four sauf à des ns de nettoyage. Pour retirer la porte à des ns de nettoyage, suivez les instructions ci-après. AVERTISSEMENT La porte du four est lourde.

1. Ouvrez la porte et faites basculer les xations

des deux charnières vers l’extérieur.

2. Faites remonter la porte d’environ 70°. Tenez

la porte du four par les côtés à l’aide de vos deux mains, puis soulevez et tirez vers le haut jusqu’à ce que les charnières soient retirées.

3. Nettoyez la porte avec de l’eau savonneuse et

un chiffon propre. Entretien Nettoyage Pour un entretien plus facile, nettoyez régulièrement le four. AVERTISSEMENT

• Assurez-vous que le four et les accessoires ont sufsamment refroidis avant de les nettoyer.

• N’utilisez pas de nettoyants abrasifs, de brosses dures, d’éponges ou de tampons à récurer, de laine de verre, de couteaux ou d’autres instruments abrasifs. Intérieur du four

• Pour le nettoyage des parois intérieures du four, utilisez un chiffon et un nettoyant doux ou de l’eau chaude savonneuse.

• Ne nettoyez jamais manuellement le joint d’étanchéité de la porte.

• An de ne pas endommager les surfaces émaillées, utilisez uniquement un nettoyant spécial four traditionnel.

• Pour ôter la saleté incrustée, utilisez un nettoyant spécial four.

• Comme la température de l’espace de cuisson augmente au début, vous pouvez voir apparaître quelques taches sur le verre intérieur de la porte. Si c’est le cas, éteignez le four et attendez qu’il refroidisse. Ensuite, utilisez du papier essuie-tout ou du produit nettoyant neutre avec un chiffon propre pour essuyer le verre intérieur. Parois externes du four Pour le nettoyage de l’extérieur du four, de la porte, de la poignée et de l’écran, utilisez un chiffon propre et un nettoyant doux ou de l’eau chaude savonneuse et séchez à l’aide d’une feuille de papier absorbant ou d’un chiffon sec. De la graisse et de la saleté peuvent subsister, en particulier autour de la poignée en raison de l’air chaud provenant de l’intérieur. Il est conseillé de nettoyer la poignée après chaque utilisation. Accessoires Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l’aide d’un torchon. Pour ôter les impuretés incrustées, faites tremper les accessoires utilisés dans de l’eau savonneuse pendant environ 30 minutes avant de le laver. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9 2022-03-29 오후 2:10:032022-03-29 오후 2:10:0310 Français Entretien Entretien

4. Retirez la deuxième couche de la porte, en

procédant dans le sens de la èche.

5. Retirez la troisième couche de la porte, en

procédant dans le sens de la èche.

6. Nettoyez la vitre avec de l’eau savonneuse et

01 Fixation de soutien 1 02 Fixation de soutien 2 03 Fixation de soutien 3

7. Une fois terminé, réinsérez les vitres

juxtaposées de la manière suivante :

• Consultez le schéma et localisez les charnières. Insérez la couche 3 sous la xation de soutien 1, la couche 2 entre les xations de soutien 1 et 2, et la couche 1 dans la xation de soutien 3, en respectant bien cet ordre. Assurez- vous que le côté imprimé des couches est inséré vers l’intérieur. ATTENTION Pour identier le bon côté de la couche, trouvez la marque « PYRO » dans le coin de chaque couche. Sens correct : PYRO-

4. Une fois que vous avez terminé, suivez les

étapes 1 et 2 ci-dessus dans l’ordre inverse pour réinstaller la porte. Assurez-vous que les xations sont en place sur les deux côtés. Vitre de la porte Selon le modèle, la porte du four est équipée de 3 à 4 vitres juxtaposées, placées les unes contre les autres. Ne retirez pas la vitre de la porte sauf à des ns de nettoyage. Pour retirer la vitre de la porte à des ns de nettoyage, suivez les instructions ci-après.

1. Utilisez un tournevis pour retirer les vis sur

les côtés gauche et droit.

2. Détachez les caches dans le sens des èches.

3. Retirez la première couche de la porte.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10 2022-03-29 오후 2:10:032022-03-29 오후 2:10:03Français 11 Entretien Rails latéraux (modèles applicables uniquement)

1. Appuyez sur la ligne supérieure du rail latéral

de gauche, puis abaissez d’environ 45°.

2. Tirez et retirez la ligne inférieure du rail

3. Retirez le rail latéral de droite en procédant de

4. Nettoyez les deux rails latéraux.

5. Une fois que vous avez terminé, suivez les

étapes 1 et 2 ci-dessus dans l’ordre inverse pour réinstaller les rails latéraux. REMARQUE Le four fonctionne même si les rails latéraux et les grilles ne sont pas installés.

8. Après avoir inséré la couche 2, appuyez sur

les xations des vitres et vériez si elles maintiennent correctement la vitre.

9. Suivez les étapes 1 et 2 ci-dessus dans l’ordre

inverse pour réinstaller les caches. AVERTISSEMENT Pour éviter des fuites de chaleur, assurez-vous de réinsérer correctement les couches vitrées. Vitre de porte double (modèles applicables uniquement)

1. Attachez le tissu humide pour le coller.

2. Mettez la serviette en dessous de la porte.

3. Nettoyez la porte.

4. Appliquez du détergent sur le tissu et nettoyez

5. Essuyez le tissu sec pour éliminer l’humidité

et les bulles. ATTENTION Ne détachez pas la porte pour la nettoyer. Collecteur d’eau

01 Collecteur d’eau Le collecteur d’eau ne collecte pas seule l’humidité excessive émanant de la cuisson mais il collecte également les résidus d’aliments. Le collecteur d’eau n’est pas amovible. Une fois que le four a refroidi après un processus de cuisson, essuyez l’eau présente sur le collecteur d’eau. AVERTISSEMENT En cas de fuite d’eau depuis le collecteur d’eau, contactez un centre de dépannage Samsung local. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11 2022-03-29 오후 2:10:042022-03-29 오후 2:10:0412 Français Caractéristiques du four Caractéristiques du four Caractéristiques du four Four

01 Tableau de commande 02 Poignée de la porte 03 Réservoir d’eau (*) 04 Porte REMARQUE Selon le modèle, ce four se décline en deux types : porte simple et porte double. Remplacement Ampoules

1. Retirez le cache en verre en le tournant dans

le sens inverse des aiguilles d’une montre.

2. Remplacez l’ampoule.

3. Nettoyez le cache en verre.

4. Une fois terminé, suivez l’étape 1 ci-dessus

dans l’ordre inverse pour réinsérer le cache en verre. AVERTISSEMENT

• Avant de remplacer une ampoule, éteignez le four et débranchez le cordon d’alimentation.

• Utilisez uniquement des ampoules de 25 à 40 W/220 à 240 V, résistant à une chaleur de 300 °C. Vous pouvez acheter des ampoules approuvées dans un centre de dépannage Samsung local.

• Utilisez toujours un chiffon sec lorsque vous manipulez une ampoule halogène. Cela permet d’éviter que l’ampoule ne soit pas abîmée par des empreintes de doigts ou de la transpiration, ce qui réduirait sa durée de vie. Éclairage latéral du four

1. Maintenez l’extrémité inférieure de la

protection de l’éclairage latéral du four d’une main, et utilisez un outil n et plat tel qu’un couteau de table pour retirer la protection comme indiqué.

2. Remplacez l’éclairage latéral du four.

01 Marche/ Arrêt 02 Écran 03 Sélecteur de zone supérieure/inférieure 04 Marche/ Arrêt 05 Temps de cuisson 06 Éclairage 07 Commande intelligente 08 Options 09 Précédent 10 Bouton de réglage Accessoires Grille métallique Grille métallique pour plateau * Plaque à pâtisserie * Plateau universel * Plateau très profond * Plaque séparatrice Sonde thermique * 2 vis (M4 L25) Récipient à vapeur * Plateau vapeur * Plateau pour friture à l’air * REMARQUE

• La disponibilité des accessoires accompagnés d’un astérisque (*) dépend du modèle du four.

• N’utilisez pas la plaque séparatrice à d’autres ns que la séparation du compartiment en deux zones de cuisson. N’utilisez pas la plaque séparatrice comme plateau. Utilisation du four Porte exible (modèles applicables uniquement) Ce four est doté d’une porte exible unique qui est articulée au milieu, de sorte qu’il suft d’ouvrir la moitié supérieure pour accéder à la zone supérieure. Lorsque vous utilisez la fonction Double cuisson, vous pouvez accéder à l’espace du four supérieur beaucoup plus facilement et avec une meilleure efcacité énergétique. Comment utiliser la porte supérieure

1. Appuyez à fond sur le levier de la poignée.

2. Tirez la poignée.

3. Cela n’ouvrira que la porte supérieure, comme

indiqué. Comment utiliser la porte entière

1. Tenez la zone sans levier de la poignée, puis tirez.

2. Cela ouvrira la porte entière, comme indiqué.

ATTENTION Lorsque vous ouvrez la porte entière, veillez à tenir la poignée par la partie sans levier. Si vous appuyez sur le levier pendant l’ouverture de la porte, la porte supérieure peut s’ouvrir et provoquer des blessures. REMARQUE

• Ne posez pas d’objets lourds sur la porte supérieure et n’exercez pas une force excessive sur celle-ci.

• Ne laissez pas les enfants jouer avec ou sur la porte supérieure. Wi-Fi / Mes favoris

1. Laissez le doigt appuyé sur pendant 3 secondes pour accéder au menu Paramètres système.

2. Sélectionnez le menu souhaité à l’aide du Bouton de réglage, et appuyez ensuite sur le Bouton de

3. Tournez le Bouton de réglage pour sélectionner Activé ou Désactivé.

4. Appuyez sur le Bouton de réglage pour enregistrer les modications.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13 2022-03-29 오후 2:10:052022-03-29 오후 2:10:0514 Français Utilisation du four Air sous vide (modèles applicables uniquement) Le mode Air sous vide utilise de l’air chaud à basse température pour mettre en œuvre le mode Sous vide sans vapeur ni réservoir d’eau. Dans ce mode, le four maintient des températures basses et constantes à l’intérieur de la chambre de cuisson, ce qui permet de cuire des aliments qui peuvent conserver leur parfum et leurs nutriments d’origine tout en offrant une saveur enrichie et une texture douce.

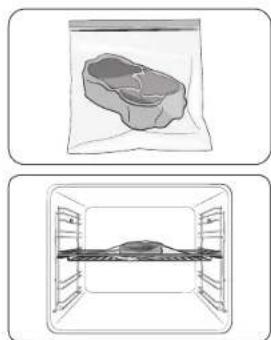

1. Mettez les aliments dans un sac sous vide propre

et fermez-le. Ensuite, placez les aliments dans la position 3 de la grille du four.

2. Sélectionnez le mode Air sous vide

3. Utilisez le Bouton de réglage pour modier la

température par défaut. Entrez la température suggérée pour votre aliment comme guide de cuisson recommandé. La température par défaut est de 60 °C. (Vous pouvez modier la température de 1 °C)

4. Appuyez sur le Bouton de réglage et réglez la

5. Appuyez sur ou appuyez sur le Bouton de

• N’utilisez que des ingrédients frais et de qualité. Coupez-les proprement et conservez-les au réfrigérateur.

• Utilisez des sacs sous vide résistants à la chaleur pour transporter et conserver les ingrédients.

• Ne réutilisez jamais les sacs sous vide résistants à la chaleur.

• La temps de cuisson dépend de l’épaisseur des aliments. L’ajout de sel ou de sucre peut raccourcir la temps de cuisson. Conseils

• Pour conserver le goût original, nous vous recommandons d’utiliser moins d’herbes et d’épices que dans les recettes ordinaires.

• La viande et le poisson offrent de meilleures saveurs lorsqu’ils sont saisis et servis.

• Si les aliments ne sont pas servis immédiatement après leur cuisson, mettez-les dans de l’eau glacée et laissez-les refroidir complètement. Ensuite, conservez-les à moins de 5 °C pour conserver le parfum et la texture des aliments.

• Exceptionnellement, il est recommandé de consommer le poulet immédiatement après sa cuisson. Utilisation du four Friture à l’air (modèles applicables uniquement) Le préchauffage n’est pas nécessaire pour ce mode. Nous avons recommandé de placer une plaque de cuisson ou un plateau sur le séparateur pour récupérer les éventuelles coulures. Pour de meilleurs résultats de cuisson, retournez les aliments pendant le processus.

1. Insérez le séparateur et placez le plateau avec la

grille métallique sur la position 4 de la grille.

2. Sélectionnez le mode Friture à l’air à l’aide du

3. Utilisez le Bouton de réglage pour modier la

température par défaut. Entrez la température suggérée pour votre aliment comme guide de cuisson recommandé. La température par défaut est de 220 °C.

4. Sélectionnez Temps de cuisson, puis appuyez

sur le Bouton de réglage pour régler la durée de cuisson souhaitée.

5. Sélectionnez Démarrer et appuyez sur le Bouton

6. Lorsque la cuisson est terminée, appuyez sur

DÉSACTIVER et sortez les aliments. REMARQUE

• Placez une plaque de cuisson ou un plateau sur la grille située sous la barquette pour friture à l’air pour récupérer les éventuelles coulures. Cela permettra de réduire les éclaboussures et la fumée.

• Avant d’utiliser une plaque de cuisson, vériez la température maximale admissible de la plaque.

• Friture à l’air est conçue pour une double grille supérieure de four. Insérez le séparateur et placez les aliments sur la position 4 de la grille pour obtenir les meilleurs résultats.

• Pour la cuisson d’aliments frais ou faits maison, l’huile est répartie plus uniformément sur une plus grande surface, ce qui rend les aliments plus croustillants. AVERTISSEMENT

• Si quelque chose est en cours dans la zone inférieure, Friture à l’air n’est pas disponible dans la zone supérieure.

• Lorsque Friture à l’air est en cours dans la zone supérieure, la zone inférieure n’est pas disponible du tout. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14 2022-03-29 오후 2:10:052022-03-29 오후 2:10:05Français 15 Utilisation du four Vapeur naturelle (modèles applicables uniquement) Avec Vapeur naturelle, vous pouvez cuire un pain croustillant à l’extérieur et humide à l’intérieur. Nous vous recommandons de faire préchauffer le four pour obtenir un résultat optimal.

1. Insérez le plateau vapeur au fond du

2. Ne remplissez le plateau avec 250 ml d’eau

que lorsque le four est froid.

3. Réglez le mode Convection et sélectionnez

4. Tournez le Bouton de réglage pour régler la

température et la temps de cuisson.

5. Appuyez sur le Bouton de réglage pour

démarrer le préchauffage.

6. Placez les aliments dans le four sur n’importe

quelle grille et commencez à chauffer. REMARQUE

• Ne remplissez pas l’eau pendant la cuisson ou lorsque le four est chaud.

• Lorsque le four refroidit complètement après avoir utilisé la fonction Vapeur naturelle, utilisez un chiffon humide pour essuyer le fond de la zone.

• Pour éliminer le tartre qui se forme après une utilisation prolongée du four, utilisez un chiffon doux avec un détergent spécial. Cuisson avec la sonde thermique (modèles applicables uniquement) La sonde thermique mesure la température à l’intérieur de la viande pendant la cuisson. Lorsque la température atteint la valeur cible, le four s’arrête et achève la cuisson.

• Utilisez uniquement la sonde thermique livrée avec le four.

• Vous ne pouvez pas régler la temps de cuisson si la sonde thermique est insérée.

1. Sur le panneau de fonctions, appuyez sur ce bouton pour choisir un mode de cuisson et une

2. Insérez la pointe de la sonde thermique dans le centre de la viande à cuire. Assurez-vous

que la poignée en caoutchouc n’est pas insérée.

3. Branchez le connecteur de la sonde dans la prise sur le mur du côté gauche. Assurez-vous

que le voyant Sonde thermique insérée est allumé lorsque le connecteur de la sonde est branché.

4. Tournez le Bouton de réglage pour régler la température interne de la viande.

pour démarrer la cuisson. Le four termine la cuisson en émettant un signal sonore lorsque la température interne de la viande atteint la température réglée. AVERTISSEMENT

• Pour éviter de l’endommager, n’utilisez pas la sonde thermique avec un accessoire pointu.

• Lorsque la cuisson est terminée, la sonde thermique devient très chaude. Pour éviter toute brûlure, utilisez des maniques pour retirer vos plats. REMARQUE Notez que tous les modes prennent en charge la sonde thermique. Si vous utilisez la sonde thermique avec des modes non applicables, le voyant du mode actuel clignote. Si cela se produit, retirez instantanément la sonde thermique. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15 2022-03-29 오후 2:10:062022-03-29 오후 2:10:0616 Français Code de dépannage et d’information Utilisation du four Code de dépannage et d’information Dépannage Si vous rencontrez un problème avec votre four, consultez tout d’abord le tableau ci-dessous et essayez les suggestions. Si le problème persiste, contactez un centre de dépannage Samsung local. Problème Cause Action Les boutons ne peuvent pas être réinitialisés correctement. S’il y a des corps étrangers entre les boutons Retirez les corps étrangers et réessayez. Modèle tactile : s’il y a de l’humidité sur l’extérieur Retirez l’humidité et réessayez. Si la fonction de verrouillage est réglée Vériez si la fonction de verrouillage est réglée. L’heure n’est pas afchée. En cas de coupure de courant Vériez s’il est sous tension. Le four ne fonctionne pas. En cas de coupure de courant Vériez s’il est sous tension. Le four s’arrête en cours de fonctionnement. S’il est débranché de la prise d’alimentation Remettez-le sous tension. L’appareil s’éteint lors du fonctionnement. Si la cuisson continue dure longtemps Après une longue cuisson, laissez le four refroidir. Si le ventilateur de refroidissement ne fonctionne pas Écoutez le bruit émis par le ventilateur de refroidissement. Si le four est installé à un endroit qui n’est pas bien ventilé Maintenez les espaces spéciés dans le guide d’installation du produit. Lors de l’utilisation de plusieurs ches d’alimentation dans la même prise Utilisez une seule che. Le four n’est pas sous tension. En cas de coupure de courant Vériez s’il est sous tension. L’extérieur du four est trop chaud lors du fonctionnement. Si le four est installé à un endroit qui n’est pas bien ventilé Maintenez les espaces spéciés dans le guide d’installation du produit. La porte ne peut pas être ouverte correctement. S’il y a des résidus d’aliments coincés entre la porte et l’intérieur de l’appareil Nettoyez le four correctement puis ouvrez à nouveau la porte. L’éclairage intérieur est faible ou ne s’allume pas. Si l’ampoule s’allume puis s’éteint L’ampoule s’éteint automatiquement après un certain laps de temps pour économiser de l’énergie. Vous pouvez la rallumer en appuyant sur le bouton d’éclairage du four. Si l’ampoule est recouverte de corps étrangers lors de la cuisson Nettoyez l’intérieur du four puis vériez. Une décharge électrique se produit sur le four. Si l’alimentation n’est pas correctement mise à la terre Si vous utilisez une che sans mise à la terre Vériez si l’alimentation n’est pas correctement mise à la terre. Utiliser les fonctions de cuisson automatique Cuisson unique N° Aliment N° Aliment 1 Gratin de pommes de terre 2 Gratin de légumes 3 Pâtes 4 Lasagne 5 Ratatouille 6 Tarte aux pommes 7 Croissants 8 Feuilleté aux pommes 9 Base de an aux fruits 10 Quiche Lorraine 11 Pain blanc 12 Pain multicéréales 13 Petit pain 14 Crumbles aux fruits 15 Scones 16 Sponge cake 17 Cake marbré 18 Quatre-quarts 19 Brownies 20 Filet de bœuf rôti 21 Rôti de bœuf basse température 22 Côtelettes d’agneau rôties aux herbes 23 Gigot d’agneau sur l’os 24 Rôti de porc 25 Côtes de porc 26 Poulet, entier 27 Poulet, blancs 28 Pilons de poulet 29 Canard, magret 30 Filet de truite au four 31 Truite 32 Sole 33 Steak/let de saumon 34 Légumes rôtis 35 Pommes de terre coupées en deux 36 Frites surgelées 37 Quartiers de pommes de terre surgelés 38 Pizza surgelée 39 Pizza maison 40 Fermentation de la pâte Double cuisson

N° Aliment N° Aliment 1 Gratin de pommes de terre 2 Lasagne 3 Pilons de poulet 4 Pommes de terre coupées en deux 5 Frites surgelées

N° Aliment N° Aliment 1 Tarte aux pommes 2 Feuilleté aux pommes 3 Quiche Lorraine 4 Pizza surgelée 5 Pizza maison SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16 2022-03-29 오후 2:10:062022-03-29 오후 2:10:06Français 17 Code de dépannage et d’information Codes d’information Si le four ne fonctionne pas correctement, un code d’information apparaîtra à l’écran. Vériez le tableau ci-dessous et essayez les suggestions proposées. Code Signication Action C-d1 Dysfonctionnements du verrouillage de la porte Éteignez le four et redémarrez-le. Si le problème continue, débranchez le four pendant environ 30 secondes puis rebranchez-le. Si le problème n’est pas résolu, contactez un centre de dépannage. C-20 Dysfonctionnements du capteur C-21 C-22 C-23 C-F1 Se produit uniquement lors de la lecture/l’écriture EEPROM C-70 Problèmes liés à la vapeur C-72 C-F0 S’il n’y a pas de communication entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire C-F2 Se produit lorsqu’un problème de communication est maintenu entre IC tactile <-> Micom principal ou secondaire Éteignez le four et redémarrez-le. Si le problème continue, débranchez le four pendant environ 30 secondes puis rebranchez-le. Si le problème n’est pas résolu, contactez un centre de dépannage. C-d0 Problème du bouton Se produit lorsqu’un bouton est actionné puis maintenu enfoncé pendant un certain laps de temps. Nettoyez les boutons et assurez-vous qu’il n’y a pas d’eau autour d’eux. Éteignez le four et réessayez. Si le problème persiste, contactez un centre de dépannage Samsung local. -dC- Si la plaque séparatrice est retirée durant la cuisson en mode Double cuisson. Si la plaque séparatrice est insérée durant la cuisson en mode Unique. La plaque séparatrice ne doit pas être retirée durant la cuisson en mode Double cuisson. Éteignez le four et redémarrez-le. Si le problème continue, débranchez le four pendant environ 30 secondes puis rebranchez-le. Si le problème n’est pas résolu, contactez un centre de dépannage. S-01 Dispositif d’arrêt de sécurité Le four a continué de fonctionner à la température dénie pendant une période prolongée.

• En-dessous de 100 °C - 16 heures

• De 105 °C à 240 °C - 8 heures

• De 245 °C à la température maximale - 4 heures Il ne s’agit pas d’un dysfonctionnement du système. Éteignez le four et retirez les aliments. Ensuite, réessayez normalement. Problème Cause Action De l’eau goutte. Dans certains cas, il se peut qu’il y ait de l’eau ou de la vapeur selon les aliments. Il ne s’agit pas d’un dysfonctionnement de l’appareil. Laissez le four refroidir puis essuyez avec un chiffon sec. Il y a de la vapeur à travers une ssure dans la porte. Il reste de l’eau dans votre four. La luminosité à l’intérieur du four varie. La luminosité varie en fonction des changements de la puissance d’alimentation. Les changements de puissance d’alimentation durant la cuisson ne sont pas des dysfonctionnements ; il n’y a pas lieu de s’inquiéter. La cuisson est terminée, mais le ventilateur de refroidissement fonctionne toujours. Le ventilateur fonctionne automatiquement pendant un certain laps de temps pour ventiler l’intérieur du four. Ceci n’est pas un dysfonctionnement de l’appareil, il n’y a pas lieu de s’inquiéter. Le four ne chauffe pas. Si la porte est ouverte Fermez la porte et redémarrez. Si les commandes du four n’ont pas été correctement congurées Reportez-vous au chapitre sur le fonctionnement du four et réinitialisez le four. Si le fusible de votre habitation a sauté ou si le disjoncteur a été déclenché. Remplacez le fusible ou réenclenchez le disjoncteur. Si ce problème se reproduit fréquemment, contactez un électricien. De la fumée s’échappe lors du fonctionnement. Lors de la première utilisation De la fumée peut s’échapper du système de chauffe lorsque vous utilisez le four pour la première fois. Ceci n’est pas un dysfonctionnement, et si vous lancez le four 2 ou 3 fois, cela ne devrait plus arriver. S’il y a des aliments sur le système de chauffe Laissez le four refroidir sufsamment et retirez les aliments du système de chauffe. Il y a une odeur de brûlé ou de plastique lorsque vous utilisez le four. En cas d’utilisation de récipients en plastique ou autres ne résistant pas à la chaleur Utilisez des récipients en verre adaptés à de hautes températures. Le four ne cuit pas correctement. Si la porte est souvent ouverte durant la cuisson N’ouvrez pas fréquemment la porte sauf si vous cuisez des aliments qui doivent être retournés. Si la porte est fréquemment ouverte, la température intérieure sera inférieure et cela affectera les résultats de votre cuisson. Lors du nettoyage par pyrolyse, le four est chaud. Ceci est dû au fait que le nettoyage par pyrolyse utilise de hautes températures. Ceci n’est pas un dysfonctionnement de l’appareil, il n’y a pas lieu de s’inquiéter. Il y a une odeur de brûlé lors du nettoyage par pyrolyse. Le nettoyage par pyrolyse utilise des températures élevées. Il se peut donc que vous sentiez une odeur de brûlé due aux résidus d’aliments. Ceci n’est pas un dysfonctionnement de l’appareil, il n’y a pas lieu de s’inquiéter. Le nettoyage vapeur ne fonctionne pas. Ceci est dû à une température trop élevée. Laissez le four refroidir puis utilisez-le. Le mode Double cuisson ne fonctionne pas. Si la plaque séparatrice n’est pas correctement assemblée Insérez correctement la plaque séparatrice et utilisez le four. Le mode Unique ne fonctionne pas. Si la plaque séparatrice est insérée dans le four. Sortez la plaque séparatrice et utilisez le four. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17 2022-03-29 오후 2:10:062022-03-29 오후 2:10:0618 Français Caractéristiques techniques Annexe Fiche technique de l’appareil SAMSUNG SAMSUNG Identication du modèle NV7B564****, NV7B565****, NV7B566****, NV7B567****, NV7B568****, NV7B564**C*, NV7B566**C*, NV7B568**C*, NV7B574****, NV7B575****, NV7B576****, NV7B577****, NV7B578**** Indice d’efcacité énergétique par cavité (EEI cavité) 81,6 Classe d’efcacité énergétique par cavité

Consommation d’énergie (électricité) requise pour chauffer une charge normalisée dans une zone d’un four électrique au cours d’un cycle en mode traditionnel par zone (énergie électrique nale) (EC zone électrique) 1,05 kWh/cycle Consommation d’énergie requise pour chauffer une charge normalisée dans une zone d’un four électrique au cours d’un cycle en chaleur tournante par zone (énergie électrique nale) (EC zone électrique) 0,71 kWh/cycle Nombre de cavités 1 Source de chaleur par cavité (électricité ou gaz) électricité Volume par cavité (V) 76 L Type de four Encastrable Masse de l’appareil (M) NV7B564**** : 33,4kg NV7B565**** : 38,4kg NV7B566**** : 35,6kg NV7B567**** : 40,6kg NV7B568**** : 35,6kg NV7B564**C*: 35,4kg NV7B566**C*: 37,6kg NV7B568**C*: 37,6kg NV7B574**** : 36,9kg NV7B575**** : 40,9kg NV7B576**** : 39,1kg NV7B577**** : 43,1kg NV7B578**** : 39,1kg Données déterminées conformément aux normes EN 60350-1 et EN 50564, aux Règlements de la Commission européenne (UE) N°65/2014 et (UE) N°66/2014 et au Règlement (CE) N° 1275/2008. SAMSUNG s’efforce sans cesse d’améliorer ses produits. Les caractéristiques et le mode d’emploi de cet appareil peuvent être modiés sans préavis. Tension électrique 230 à 240 V

50 Hz Puissance connectée maximale 3650 à 3950 W Dimensions (l x H x P) Unité principale 595 x 596 x 570 mm Encastrable 560 x 579 x 549 mm Capacité 76 litres

• Ce produit contient une source lumineuse de classe d’efcacité énergétique <G>. Caractéristiques techniques SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18 2022-03-29 오후 2:10:062022-03-29 오후 2:10:06Français 19 Annexe Annonce de logiciel de source libre (open source) Cet appareil contient un logiciel de source libre (open source). L’URL suivante http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 vous redirige vers les informations concernant la licence de logiciel de source libre (open source) relatives à cet appareil. Consommation d’énergie totale en mode Veille (W) (Tous les ports réseau sont activés) 1,9 W Durée pour la gestion de la puissance (min.) 20 min. Wi-Fi Consommation d’énergie en mode Veille (W) 1,9 W Durée pour la gestion de la puissance (min.) 20 min. Mode hors tension Consommation d’énergie 0,5 W Durée pour la gestion de la puissance (min.) 30 min. Conseils pour économiser de l’énergie

• Au cours de la cuisson, la porte du four doit être fermée sauf lorsque vous retournez les aliments. Veuillez ne pas ouvrir trop souvent la porte au cours de la cuisson an de maintenir la température du four et d’économiser de l’énergie.

• Planiez vos utilisations du four pour éviter de l’éteindre entre la cuisson d’un aliment et la cuisson d’un autre an d’économiser de l’énergie et an de réduire la durée de réchauffage du four.

• Si le temps de cuisson est supérieur à 30 minutes, vous pouvez éteindre le four 5 à 10 minutes avant la n du temps de cuisson pour économiser de l’énergie. La chaleur résiduelle terminera le processus de cuisson.

• Lorsque c’est possible, faites cuire plusieurs aliments à la fois. REMARQUE Par la présente, Samsung déclare que cet appareil de type matériel radio est conforme à la Directive 2014/53/UE et aux exigences réglementaires pertinentes en vigueur au Royaume-Uni. L’intégralité du texte de la déclaration de conformité de l’UE et de la déclaration de conformité du Royaume-Uni est disponible à l’URL suivante : La Déclaration de conformité ofcielle est disponible sur http://www.samsung.com ; rendez-vous dans Support (Assistance) > Search Product Support (Rechercher une assistance produit), puis saisissez le nom du modèle. Gamme de fréquences Puissance de l’émetteur (Max.) Wi-Fi 2412-2472 MHz 20 dBm Bluetooth 2402-2480 MHz 10 dBm SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19 2022-03-29 오후 2:10:062022-03-29 오후 2:10:06DG68-01412C-00 Scannez le code QR* ou visitez www.samsung.com pour consulter des informations utiles.

• Nécessite que le lecteur soit installé sur votre smartphone. Scannez ceci avec votre smartphone. PAYS APPELEZ LE OU CONTACTEZ-NOUS EN LIGNE SUR AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
