MANUALE UTENTE NV7B5645TAS SAMSUNG

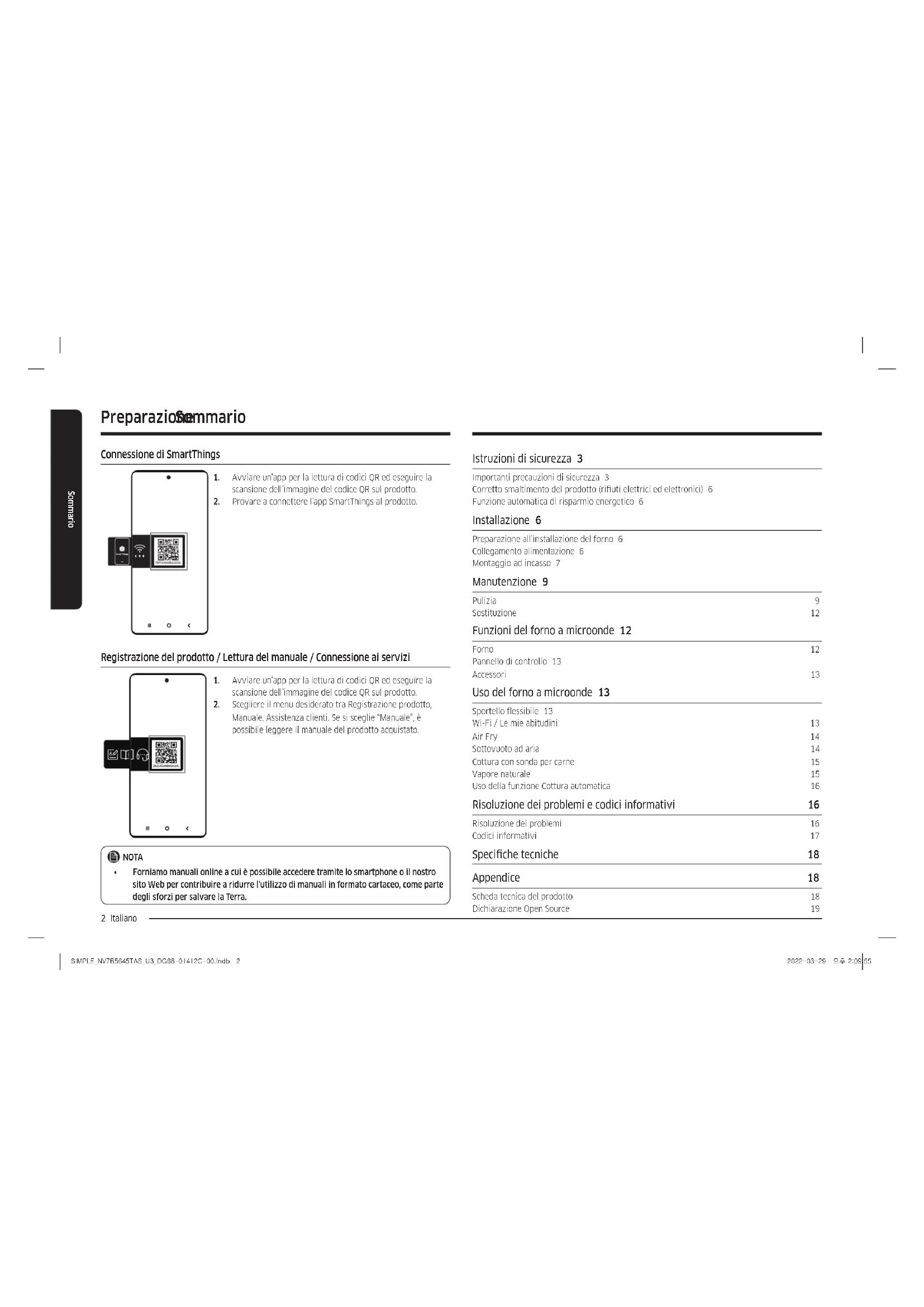

• Per istruzioni su come utilizzare il prodotto, fare riferimento ai manuali d’uso forniti tramite codice QR o nel sito web Samsung Electronics (https://www.samsung.com). Eseguire la scansione del codice con lo smartphone. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1 2022-03-29 오후 2:09:552022-03-29 오후 2:09:552 Italiano Sommario Sommario Sommario Istruzioni di sicurezza 3 Importanti precauzioni di sicurezza 3 Corretto smaltimento del prodotto (riuti elettrici ed elettronici) 6 Funzione automatica di risparmio energetico 6 Installazione 6 Preparazione all’installazione del forno 6 Collegamento alimentazione 6 Montaggio ad incasso 7 Manutenzione 9 Pulizia 9 Sostituzione 12 Funzioni del forno a microonde 12 Forno 12 Pannello di controllo 13 Accessori 13 Uso del forno a microonde 13 Sportello essibile 13 Wi-Fi / Le mie abitudini 13 Air Fry 14 Sottovuoto ad aria 14 Cottura con sonda per carne 15 Vapore naturale 15 Uso della funzione Cottura automatica 16 Risoluzione dei problemi e codici informativi 16 Risoluzione dei problemi 16 Codici informativi 17 Speciche tecniche 18 Appendice 18 Scheda tecnica del prodotto 18 Dichiarazione Open Source 19 Preparazione Connessione di SmartThings

1. Avviare un’app per la lettura di codici QR ed eseguire la

scansione dell’immagine del codice QR sul prodotto.

2. Provare a connettere l’app SmartThings al prodotto.

Registrazione del prodotto / Lettura del manuale / Connessione ai servizi

1. Avviare un’app per la lettura di codici QR ed eseguire la

scansione dell’immagine del codice QR sul prodotto.

2. Scegliere il menu desiderato tra Registrazione prodotto,

Manuale, Assistenza clienti. Se si sceglie “Manuale”, è possibile leggere il manuale del prodotto acquistato. NOTA

• Forniamo manuali online a cui è possibile accedere tramite lo smartphone o il nostro sito Web per contribuire a ridurre l’utilizzo di manuali in formato cartaceo, come parte degli sforzi per salvare la Terra. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2 2022-03-29 오후 2:09:552022-03-29 오후 2:09:55Italiano 3 Istruzioni di sicurezza L’installazione del forno deve essere effettuata esclusivamente da un elettricista qualicato. L’installatore è responsabile del collegamento elettrico dell’apparecchio in base alle normative relative alla sicurezza.

IMPORTANTI PRECAUZIONI DI SICUREZZA

AVVERTENZA L’apparecchio non è inteso per l’uso da parte di persone (bambini inclusi) con ridotte capacità siche, sensoriali o mentali, inesperte o prive di una adeguata conoscenza, a meno che una persona responsabile per la loro sicurezza fornisca loro una corretta supervisione e istruzione all’uso. Sorvegliare i bambini afnché non giochino con l’apparecchio. Il sistema di sconnessione deve essere incorporato nel cablaggio secondo quanto previsto dalle normative vigenti. Questo apparecchio deve poter essere scollegato dall’alimentazione una volta installato. La disconnessione è ottenibile permettendo il libero accesso alla spina del cavo di alimentazione o incorporando un interruttore nel cablaggio seguendo le speciche di cablaggio. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al produttore, a un tecnico dell’assistenza o un tecnico specializzato al ne di evitare potenziali pericoli. Istruzioni di sicurezza Tra i metodi di ssaggio non è previsto l’uso di adesivi in quanto non sono considerati un metodo di ssaggio afdabile. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni speciche sull’uso sicuro dell’apparecchio e ne abbiano compreso i rischi ad esso associati. Non consentire ai bambini di giocare con l’apparecchio. La pulizia e la manutenzione dell’apparecchio non devono essere eseguite da bambini senza la supervisione di un adulto. Tenere il prodotto e il cavo di alimentazione lontano dalla portata di bambini di età inferiore a 8 anni. Durante l’uso questo prodotto diventa bollente. Prestare attenzione a non toccare gli elementi riscaldanti all’interno del forno. AVVERTENZA: Le parti accessibili diventano bollenti durante l’uso. Tenere i bambini lontani dal prodotto. Per pulire lo sportello del forno non utilizzare prodotti abrasivi o raschietti di metallo; potrebbero grafare la supercie e ciò potrebbe mandare in frantumi il vetro. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3 2022-03-29 오후 2:09:552022-03-29 오후 2:09:554 Italiano Istruzioni di sicurezza Istruzioni di sicurezzaIstruzioni di sicurezzaIstruzioni di sicurezza Se questo elettrodomestico è dotato di una funzione di pulizia automatica, eliminare i residui prima di procedere con la pulizia ed estrarre dal forno tutti gli utensili durante la fase di emissione del vapore o di pulizia automatica. La funzione di pulizia dipende dal modello. Se questo apparecchio è dotato di una funzione di pulizia automatica, durante lo svolgimento di tale funzione le superci potrebbero diventare molto più calde del normale e pertanto si consiglia di tenere i bambini lontani dall’apparecchio. In caso di uso di apparecchiature dotate di processi di pulizia pirolitica, alcuni animali, in particolare gli uccelli, possono risultare sensibili ai fumi ed alle uttuazioni termiche locali durante il processo di pulizia pirolitica e pertanto dovrebbero essere spostati in una zona ben ventilata durante tali processi. Ventilare il locale durante ed al termine del processo di pulizia pirolitica. La funzione di pulizia dipende dal modello. Utilizzare solo il termometro da forno (sonda) raccomandato per questo apparecchio. (Solo modello con sonda per carne). Non usare un pulitore a vapore. AVVERTENZA: Assicurarsi che l’apparecchio sia spento prima di sostituire la lampadina in modo da evitare possibili scariche elettriche. L’apparecchio non deve essere installato dietro uno sportello decorativo ad evitare il suo surriscaldamento. AVVERTENZA: Il prodotto e le sue parti accessibili possono diventare bollenti durante l’uso. Prestare attenzione a non toccare gli elementi riscaldanti all’interno del forno. Tenere i bambini con età inferiore ad 8 anni lontani dal prodotto a meno che non siano costantemente sorvegliati. ATTENZIONE: Il programma di cottura deve essere monitorato. Un programma di cottura breve deve essere costantemente monitorato. Lo sportello e la supercie esterna possono diventare bollenti durante l’uso del prodotto. La temperatura delle superci accessibili potrebbe essere molto elevata mentre l’apparecchio è in funzione. Le superci possono diventare bollenti durante l’uso. Inserire la griglia in posizione con le parti sporgenti (fermi su entrambi i lati) rivolti verso avanti in modo che la griglia sia in grado di sostenere carichi pesanti. ATTENZIONE Se il forno risulta danneggiato durante il trasporto, non collegarlo alla corrente elettrica. Questo prodotto deve essere collegato alla corrente elettrica solo da un tecnico qualicato. In caso di guasto o danni al prodotto, non tentare di utilizzarlo. Le riparazioni devono essere eseguite esclusivamente da tecnici qualicati. Riparazioni improprie possono comportare gravi lesioni personali. Se il prodotto necessita di riparazione, contattare il Centro di assistenza SAMSUNG o il rivenditore. Non lasciare che la spina o il cavo di alimentazione tocchino il forno. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4 2022-03-29 오후 2:09:552022-03-29 오후 2:09:55Italiano 5 Istruzioni di sicurezza Sulla supercie smaltata del forno, i succhi di frutta lasciano macchie che potrebbero risultare indelebili. Per cuocere torte molto umide, utilizzare la teglia profonda. Non appoggiare recipienti sullo sportello aperto del forno. Tenere i bambini lontano dallo sportello durante l’apertura o la chiusura del forno per evitare che possano subire urti o che le dita possano rimanervi intrappolate. Non salire, sdraiarsi, sedersi o appoggiare oggetti pesanti sullo sportello aperto del forno. Non aprire lo sportello con forza eccessiva. AVVERTENZA: Non scollegare l’apparecchio dall’alimentazione elettrica anche al termine della cottura. AVVERTENZA: Non lasciare aperto lo sportello quando il forno è in funzione. Il forno deve essere collegato all’alimentazione elettrica mediante salvavita o fusibile approvato per l’uso. Non utilizzare prese multiple o prolunghe. Durante una riparazione o la pulizia scollegare il prodotto dalla corrente elettrica. Prestare attenzione nel collegare dispositivi elettrici alle prese vicino al forno. Se questo prodotto è dotato di funzione vapore o cottura a vapore, non utilizzarlo se la cartuccia di alimentazione dell’acqua è danneggiata. (Solo per modelli dotati di funzione vapore). Se la cartuccia è danneggiata o rotta, non utilizzare il prodotto e contattare il centro di assistenza più vicino. (Solo per modelli dotati di funzione vapore). Questo forno è stato progettato solo per la cottura domestica di alimenti. Durante l’uso le superci interne diventano bollenti e possono causare ustioni. Non toccare gli elementi riscaldanti o le superci interne del forno no a quando non si siano raffreddate. Non conservare all’interno del forno sostanze inammabili. Le superci del forno diventano bollenti quando il prodotto viene utilizzato ad alta temperatura per un lungo periodo di tempo. Prestare attenzione quando si apre lo sportello del forno durante la cottura poiché possono fuoriuscire aria calda e vapore. Durante la cottura di pietanze con ingredienti a base alcolica, a causa delle alte temperature l’alcool può trasformarsi in vapore e incendiarsi se viene a contatto con una parte rovente del forno. Per la sicurezza dell’utente si sconsiglia l’uso di sistemi di pulizia ad acqua ad alta pressione o a getto di vapore. Durante l’uso del forno, tenere i bambini a distanza di sicurezza. I cibi surgelati, per esempio le pizze, devono essere cotti sulla griglia più grande. Se si usa la teglia di cottura, potrebbe deformarsi a causa della notevole variazione di temperatura. Non versare acqua sul fondo del forno quando è caldo. La supercie smaltata potrebbe danneggiarsi. Durante la cottura, lo sportello del forno deve rimanere chiuso. Non coprire il fondo del forno con un foglio di alluminio e non appoggiarvi teglie o recipienti. Il foglio di alluminio blocca il calore, e ciò potrebbe danneggiare la supercie smaltata del forno e causare una cottura non ottimale dei cibi. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5 2022-03-29 오후 2:09:552022-03-29 오후 2:09:556 Italiano Installazione InstallazioneIstruzioni di sicurezza Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione (un contenitore della spazzatura con ruote barrato da una croce con una banda nera sotto) indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti come riuti urbani misti al termine del ciclo di vita ma devono essere raccolti separatamente in modo da permetterne il riutilizzo, il riciclaggio e altre forme di recupero in conformità alla normativa vigente. I riuti derivanti da apparecchiature elettriche ed elettroniche possono, infatti, contenere sostanze dannose e pericolose che, se non correttamente gestite, costituiscono un pericolo per l’ambiente e la salute umana. L’utente ha, quindi, un ruolo attivo nel ciclo di recupero e riciclaggio dei riuti di apparecchiature elettriche ed elettroniche. Al ne di evitare eventuali danni all'ambiente o alla salute causati da uno smaltimento non corretto, si invita pertanto l'utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai sistemi di ritiro e di raccolta autorizzati secondo le normative locali. Gli utenti domestici possono consegnare gratuitamente l’apparecchiatura che desiderano smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m

è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per maggiori informazioni sull’impegno ecologico di Samsung e gli obblighi normativi specici del prodotto es. REACH, WEEE, Batterie visitare la pagina : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ Funzione automatica di risparmio energetico Luce : Durante la cottura è possibile spegnere la luce premendo il tasto ‘Luce forno’. Per favorire il risparmio energetico, la luce del forno si spegne dopo alcuni minuti dall’avvio del programma di cottura. Installazione Preparazione all’installazione del forno Cacciavite a croce Trapano Collegamento alimentazione

L N 01 MARRONE o NERO 02 BLU o BIANCO 03 GIALLO e VERDE Inserire la spina del forno in una presa elettrica. Se una presa a spina non è disponibile a causa di limitazioni nella corrente erogata, usare un interruttore-sezionatore multipolare (con almeno 3 mm di spazio tra i poli) al ne di soddisfare i requisiti di sicurezza. Usare un cavo di alimentazione di lunghezza sufciente per soddisfare le speciche H05 RR-F o H05 VV-F, con una sezione minima di 1,5

Corrente nominale (A) Area sezione trasversale min. 10 < A ≤ 16 1,5 mm

Per le speciche elettriche, consultare l’etichetta apposta sul prodotto. Aprire il retro del forno con un cacciavite e rimuovere le viti ssate sul gancio del cavo. Quindi collegare i li elettrici ai terminali relativi. Il terminale ( ) è progettato per una corretta messa a terra. Collegare per primo il cavo giallo- verde (messa a terra) che deve essere di lunghezza maggiore rispetto agli altri. Se si utilizza una presa a spina, la spina deve essere sempre accessibile anche dopo l’installazione del forno. Samsung non è responsabile per eventuali incidenti causati da una impropria o mancante messa a terra. AVVERTENZA Non schiacciare o torcere i cavi durante l’installazione e tenerli lontani dalle parti del forno che emettono calore. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6 2022-03-29 오후 2:09:552022-03-29 오후 2:09:55Italiano 7 Installazione Montaggio ad incasso In caso di installazione del forno ad incasso, l’alloggiamento deve prevedere che le superci in plastica in esso contenute siano resistenti no a 90 °C. Samsung non potrà essere ritenuta responsabile per eventuali danni ai mobili provocati dal calore emesso dal forno. Il forno deve essere adeguatamente ventilato. Per consentire la ventilazione, lasciare uno spazio di circa 50 mm tra il ripiano inferiore del mobile e la parete. Se si installa il forno al di sotto di un piano cottura, seguire le istruzioni fornite dal produttore del piano cottura. Dimensioni necessarie per l’installazione

Struttura a incasso (mm) A Min. 550 B Min. 560 C Min. 50 D Min. 590 - Max. 600 E Min. 460 x Min. 50 NOTA Il telaio integrato deve disporre di aperture di ventilazione (E) per ventilare il forno e favorire la circolazione dell’aria.

• Il telaio integrato deve disporre di aperture di ventilazione (D) per ventilare il forno e favorire la circolazione dell’aria.

• L’altezza minima richiesta (C) si riferisce ad una installazione del forno libera. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7 2022-03-29 오후 2:09:562022-03-29 오후 2:09:568 Italiano Installazione InstallazioneInstallazioneInstallazione Installazione con un piano cottura Per installare un piano cottura sopra al forno, vericare i requisiti di spazio di installazione nella guida all’installazione ( ). Montaggio del forno

Lasciare uno spazio (A) di almeno 5 mm tra il forno e ogni lato dell’incasso.

Lasciare almeno 3 mm di spazio (B) in modo che lo sportello sia apra e si chiuda liberamente. Inserire il forno nella struttura a incasso e ssarlo saldamente su entrambi i lati con 2 viti. Al termine dell’installazione, rimuovere la pellicola protettiva, il nastro e tutti gli altri materiali da imballaggio ed estrarre gli accessori in dotazione dall’interno del forno. Per estrarre il forno dalla struttura, prima togliere corrente al forno, quindi rimuovere le due viti su ambo i lati del forno. AVVERTENZA Il forno richiede una adeguata ventilazione per un funzionamento normale. Non ostruire per alcun motivo le aperture di ventilazione. NOTA L’aspetto effettivo del forno dipende dal modello scelto. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8 2022-03-29 오후 2:09:562022-03-29 오후 2:09:56Italiano 9 Manutenzione Supercie smaltata catalitica (solo per modelli applicabili) Le parti rimovibili sono rivestite con uno smalto grigio scuro catalitico. Queste possono essere sporcate dall’olio e dal grasso spruzzati dall’aria circolante durante il riscaldamento a convezione. Tuttavia tali impurità vengono bruciate a temperature del forno di 200 °C o superiori.

1. Rimuovere tutti gli accessori dal forno.

2. Pulire l’interno del forno.

3. Selezionare la modalità Convezione alla massima temperatura ed eseguire il ciclo per un’ora.

Sportello Non rimuovere lo sportello del forno tranne per motivi di pulizia. Per rimuovere lo sportello ai ni di una pulizia, seguire le seguenti istruzioni. AVVERTENZA Lo sportello del forno è pesante.

1. Aprire lo sportello ed invertire i fermi su

entrambe le cerniere.

2. Chiudere lo sportello ad approssimativamente

70°. Afferrare lo sportello del forno per i lati usando entrambe le mani, quindi sollevarlo e tirarlo verso l’alto no a rimuovere le cerniere.

3. Pulire lo sportello del forno con acqua e

sapone ed un panno pulito. Manutenzione Pulizia Per una pulizia più semplice, pulire regolarmente il forno. AVVERTENZA

• Vericare che il forno e gli accessori siano freddi prima di effettuare la pulizia.

• Non utilizzare prodotti abrasivi, spazzole dure, pagliette saponate, lana d’acciaio, coltelli o altri materiali abrasivi. Interno del forno

• Per pulire l’interno del forno, utilizzare un panno morbido e un blando detergente o acqua calda e sapone.

• Non pulire manualmente la chiusura della porta.

• Per evitare di danneggiare le superci smaltate del forno, usare solo detergenti per forno standard.

• Per rimuovere eventuale sporco persistente usare un apposito detergente per forni.

• All’aumentare della temperatura del vano cottura nel periodo iniziale, è possibile che si trovino delle macchie sul vetro interno dello sportello. In tal caso, spegnere il forno e attendere che si raffreddi. Quindi, usare carta da cucina o detergente neutro con un panno pulito per pulire il vetro interno. Esterno del forno Per pulire l’esterno del forno, ad esempio lo sportello, la maniglia e il display, usare un panno pulito e un blando detergente o acqua calda e sapone, e asciugare con un panno asciutto. Grasso e sporco possono rimanere in particolare intorno alla maniglia a causa dell’aria calda proveniente dall’interno. Si consiglia di pulire la maniglia dopo ogni uso. Accessori Lavare gli accessori dopo ogni uso e asciugarli con una salvietta. Per rimuovere residui persistenti, lasciare in ammollo gli accessori in acqua e sapone per circa 30 minuti prima di lavarli nuovamente. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9 2022-03-29 오후 2:09:562022-03-29 오후 2:09:5610 Italiano Manutenzione Manutenzione

4. Rimuovere il secondo strato dello sportello in

direzione della freccia.

5. Rimuovere il terzo strato dallo sportello nella

direzione della freccia.

6. Pulire il vetro con acqua e sapone ed un

01 Clip di sostegno 1 02 Clip di sostegno 2 03 Clip di sostegno 3

7. Al termine, rimontare gli strati come segue:

• Osservare la gura e individuare le cerniere. Inserire lo strato 3 al di sotto della clip di supporto 1, lo strato 2 tra le clip di supporto 1 e 2, e lo strato 1 nella clip di supporto 3 seguendo questo ordine. Assicurarsi che il lato stampato degli strati sia inserito verso l’interno. ATTENZIONE Per identicare il lato giusto dello strato, individuare la scritta “PYRO” sull’angolo di ogni strato. Direzione giusta: PYRO-

Direzione sbagliata:

4. Al termine, seguire i passaggi 1 e 2 descritti

sopra in ordine inverso per rimontare lo sportello. Assicurarsi che i fermi siano inseriti su ambo i lati. Vetro dello sportello In base al modello, lo sportello del forno è dotato di 3-4 strati di vetro sovrapposti. Non rimuovere il vetro dello sportello tranne per motivi di pulizia. Per rimuovere il vetro dello sportello ai ni di una pulizia, seguire le seguenti istruzioni.

1. Usare un cacciavite per rimuovere le viti su

2. Staccare i coperchi in direzione delle frecce

3. Rimuovere il primo strato dallo sportello.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10 2022-03-29 오후 2:09:572022-03-29 오후 2:09:57Italiano 11 Manutenzione Guide laterali (solo per modelli applicabili)

1. Premere la parte superiore della guida laterale

sinistra abbassandola con un angolo di circa 45 °.

2. Premere e rimuovere la parte inferiore della

3. Rimuovere la guida destra allo stesso modo.

4. Pulire entrambe le guide.

5. Al termine, seguire il passaggio 1 e 2 descritti

sopra in ordine inverso per rimontare le guide laterali. NOTA Il forno è in grado di funzionare senza le griglie e le guide laterali montate.

8. Dopo aver inserito lo strato 2, premere le clip

di vetro e controllare che ssino bene lo strato di vetro.

9. Seguire i passaggi 1 e 2 descritti sopra in

ordine inverso per reinstallare le coperture. AVVERTENZA Per evitare perdite di calore, rimontare correttamente gli strati di vetro. Sportello a doppio vetro (solo per modelli applicabili)

1. Legare il fazzoletto bagnato per ssarlo.

2. Mettere sul panno sotto lo sportello.

3. Pulire lo sportello.

4. Applicare il detergente sul fazzoletto e pulire

5. Usare il fazzoletto asciutto per eliminare

umidità e bolle. ATTENZIONE Non scollegare lo sportello per la pulizia. Collettore dell’acqua

01 Collettore dell’acqua Il collettore dell’acqua raccoglie non solo la condensa in eccesso dalla cottura, ma anche i succhi dei residui dei cibi. Il collettore dell’acqua non è staccabile. Pulire via l’acqua dal collettore quando il forno si raffredda dopo un processo di cottura. AVVERTENZA Qualora si riscontri una perdita dal collettore dell’acqua, contattare un Centro di assistenza Samsung autorizzato. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11 2022-03-29 오후 2:09:572022-03-29 오후 2:09:5712 Italiano Funzioni del forno a microonde Funzioni del forno a microonde Funzioni del forno a microonde Forno

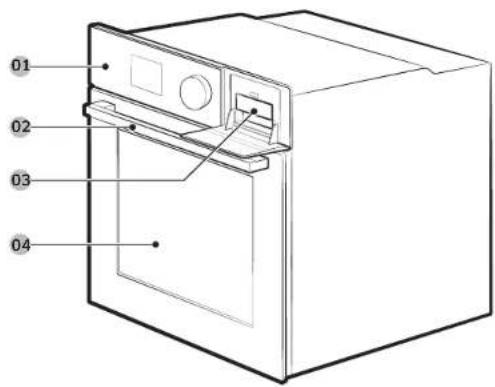

01 Pannello di controllo 02 Maniglia dello sportello 03 Serbatoio dell’acqua (*) 04 Sportello NOTA A seconda del modello, questo forno è disponibile in due tipologie: sportello singolo e doppia sportello. Sostituzione Lampadine

1. Rimuovere il coperchio del vetro ruotando in

3. Pulire il coperchio del vetro.

4. Al termine seguire il passaggio 1 descritto

sopra in ordine inverso per rimontare il coperchio del vetro. AVVERTENZA

• Prima di sostituire una lampadina, spegnere il forno e scollegarlo dalla presa di corrente.

• Usare solo lampadine resistenti al calore di 300 °C da 25-40 W / 220-240 V. Tali lampadine approvate da Samsung possono essere acquistate presso un Centro assistenza Samsung.

• Manipolando le lampadine alogene usare sempre un panno asciutto. Ciò serve a non sporcare la lampadina con impronte sporche o bagnate che potrebbero ridurne la durata. Luce forno laterale

1. Afferrare la parte terminale inferiore del

coperchio della luce laterale del forno con una mano ed usando uno strumento con la punta piatta ed appuntita come un coltello da cucina, rimuovere il coperchio come mostrato.

2. Sostituire la luce laterale del forno.

3. Rimontare il coperchio della luce.

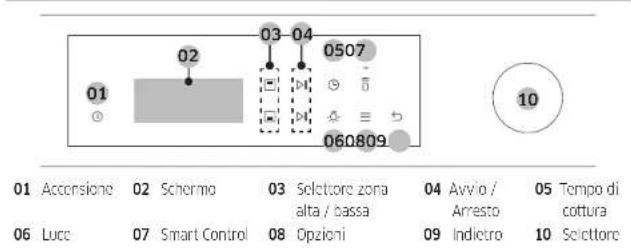

01 Accensione 02 Schermo 03 Selettore zona alta / bassa 04 Avvio / Arresto 05 Tempo di cottura 06 Luce 07 Smart Control 08 Opzioni 09 Indietro 10 Selettore Accessori Griglia Inserto griglia * Teglia da forno * Teglia multiuso * Teglia profonda * Divisorio Sonda per carne * 2 viti (M4 L25) Contenitore per cottura a vapore * Teglia per la cottura a vapore * Teglia per Air Fry * NOTA

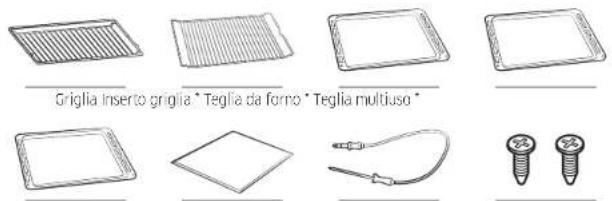

• La disponibilità degli accessori contrassegnati da un asterisco (*) dipende dal modello del forno.

• Non usare il divisorio per altri scopi diversi dalla suddivisione del vano in due aree di cottura separate. Non usare il divisorio come ripiano. Uso del forno a microonde Sportello essibile (solo per modelli applicabili) Questo forno dispone di uno sportello essibile unico incernierato nel mezzo, quindi basta aprire la metà superiore per accedere al comparto superiore. Quando si utilizza la funzione Doppia cottura, è possibile accedere allo spazio superiore del forno molto più facilmente e con una maggiore efcienza energetica. Utilizzo dello sportello superiore

1. Premere completamente la leva della maniglia.

come mostrato. Utilizzo dello sportello completo

1. Afferrare l’area senza leva della maniglia, quindi

2. In tal modo si apre tutto lo sportello come mostrato.

ATTENZIONE Quando si apre lo sportello completo, assicurarsi di afferrare la maniglia dalla parte senza leva. Se la leva viene premuta a metà dell’apertura dello sportello, lo sportello superiore potrebbe aprirsi, provocando lesioni siche. NOTA

• Non appoggiare oggetti pesanti e non applicare forza eccessiva allo sportello superiore.

• Non lasciare che i bambini giochino con o sopra lo sportello superiore. Wi-Fi / Le mie abitudini

1. Toccare e tenere premuto per 3 secondi per entrare nel menu Impostazioni di sistema.

2. Selezionare il menu desiderato usando il Selettore, quindi premere il Selettore.

3. Ruotare il Selettore per selezionare On o Off.

4. Premere il Selettore per salvare le modiche.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13 2022-03-29 오후 2:09:592022-03-29 오후 2:09:5914 Italiano Uso del forno a microonde Sottovuoto ad aria (solo per modelli applicabili) La modalità Sottovuoto ad aria utilizza aria calda a bassa temperatura per questo tipo di cottura senza vapore e senza acqua nel serbatoio. In questa modalità il forno mantiene basse temperature costanti all’interno del vano cottura, cuocendo alimenti che possono mantenere la loro fragranza e le sostanze nutritive originali, offrendo allo stesso tempo un sapore arricchito e una consistenza morbida.

1. Mettere il cibo in un sacchetto sottovuoto

pulito e sigillarlo. Quindi, inserire il cibo nella posizione 3 della griglia del forno.

2. Selezionare la modalità Sottovuoto ad aria

3. Usare il Selettore per modicare la

temperatura predenita. Inserire la temperatura suggerita per il cibo come consigliato nella guida alla cottura. La temperatura predenita è 60 °C (è possibile modicare la temperatura di 1 °C)

4. Premere il Selettore e impostare il tempo di

o premere il Selettore. NOTA

• Usare solo ingredienti freschi e di qualità. Tagliarli in modo pulito e conservateli in frigorifero.

• Utilizzare sacchetti sottovuoto resistenti al calore per spostare e conservare gli ingredienti.

• Non riutilizzare mai i sacchetti sottovuoto resistenti al calore.

• Il tempo di cottura dipende dallo spessore del cibo. L’aggiunta di sale o zucchero può ridurre i tempi di cottura. Consigli

• Per mantenere il gusto originale, consigliamo di utilizzare meno erbe e spezie rispetto alle normali ricette.

• Carne e pesce acquistano un sapore migliore se vengono rosolati prima di essere serviti.

• Se non viene servito subito dopo la cottura, mettere il cibo in acqua ghiacciata e farlo raffreddare completamente. Quindi, conservare a una temperatura inferiore a 5 °C per mantenere la fragranza e la consistenza del cibo.

• Eccezionalmente, si consiglia di mangiare il pollo subito dopo la cottura. Uso del forno a microonde Air Fry (solo per modelli applicabili) Il preriscaldamento non è necessario per questa modalità. Si raccomanda di collocare della carta da forno o una teglia sul divisorio per contenere i sughi di cottura. Per dei risultati di cottura migliori, rigirare i cibi durante il processo.

1. Inserire il divisorio e collocare la teglia con la

griglia al livello 4.

2. Selezionare la modalità Air Fry con il Selettore.

3. Usare il Selettore per modicare la temperatura

predenita. Inserire la temperatura suggerita per il cibo come consigliato nella guida alla cottura. La temperatura predenita è 220 °C.

4. Selezionare Tempo di cottura, quindi premere

il Selettore per impostare il tempo di cottura desiderato.

5. Selezionare Avvio, quindi premere il Selettore.

6. Alla ne della cottura, toccare OFF ed estrarre

• Collocare della carta da forno o una teglia sul ripiano al di sotto di quello per la Air Fry per contenere i sughi di cottura. In questo modo si ridurranno schizzi e fumo.

• Prima di usare la carta da forno, controllarne la temperatura massima ammessa.

• Per la Air Fry occorre un doppio ripiano nella parte superiore del forno. Per ottenere risultati migliori, inserire il divisorio e collocare il cibo sul ripiano al livello 4.

• Per cuocere cibi freschi o fatti in casa, oliare uniformemente un’area più ampia per un risultato più croccante. AVVERTENZA

• Se si sta cuocendo qualcosa nella zona inferiore, la modalità Air Fry non sarà disponibile nella zona superiore.

• Quando nella zona superiore è in corso la Air Fry, la zona inferiore non è disponibile. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14 2022-03-29 오후 2:09:592022-03-29 오후 2:09:59Italiano 15 Uso del forno a microonde Vapore naturale (solo per modelli applicabili) Con Vapore naturale è possibile cuocere un pane croccante fuori e umido dentro. Si consiglia di preriscaldare il forno per avere risultati ottimali.

1. Inserire la teglia per la cottura a vapore nel

2. Riempire la teglia con 250 ml di acqua solo

quando il forno è freddo.

3. Impostare la modalità Convezione e

selezionare Vapore naturale .

4. Ruotare il Selettore per impostare la

temperatura e il tempo di cottura.

5. Premere il Selettore per avviare il

6. Inserire il cibo nel forno su una griglia e

iniziare la cottura. NOTA

• Non rabboccare l’acqua durante la cottura o quando il forno è caldo.

• Quando il forno si è raffreddato completamente dopo aver utilizzato la funzione Vapore naturale, pulire il fondo del vano con un panno umido.

• Per rimuovere le incrostazioni d’acqua che si formano dopo un uso prolungato del forno, utilizzare un panno morbido con apposito detergente. Cottura con sonda per carne (solo per modelli applicabili) La sonda per carne misura la temperatura interna della carne durante la cottura. Una volta che la temperatura raggiunge la temperatura prevista, il forno si interrompe e termina la cottura.

• Usare solo la sonda per carne fornita in dotazione con il forno.

• Non è possibile impostare un tempo di cottura se la sonda per carne è inserita.

1. Nel pannello delle funzioni, toccare per scegliere una modalità di cottura e una temperatura.

2. Inserire la punta della sonda per carne al centro della carne da cuocere. Accertarsi che il

manico in gomma non sia inserito.

3. Collegare il connettore della sonda nella presa sulla parete sinistra. Assicurarsi di vedere

l’indicatore Sonda carne inserita quando il connettore della sonda è collegato.

4. Ruotare il Selettore per impostare la temperatura interna della carne.

per avviare la cottura. Una volta che la sonda raggiunge la temperatura impostata il forno termina la cottura emettendo una melodia. AVVERTENZA

• Al ne di prevenire eventuali danni, non usare la sonda per carne con l’accessorio spiedo.

• Al termine della cottura, la sonda per carne diventa bollente. Per evitare ustioni, usare guanti da forno per estrarre il cibo. NOTA Non tutte le modalità supportano l’uso della sonda per carne. Utilizzando la sonda per carne in una delle modalità non consentite, l’indicatore della modalità corrente lampeggia. Se ciò dovesse accadere, rimuovere subito la sonda per carne. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15 2022-03-29 오후 2:09:592022-03-29 오후 2:09:5916 Italiano Risoluzione dei problemi e codici informativi Uso del forno a microonde Risoluzione dei problemi e codici informativi Risoluzione dei problemi Se si verica un problema con il forno, controllare per prima cosa la tabella sottostante e provare i suggerimenti indicati. Se il problema persiste, rivolgersi al Centro assistenza Samsung di zona. Problema Causa Azione Non è possibile azionare correttamente i tasti. Se sono rimasti residui di materiale tra i tasti Rimuovere i residui e riprovare. Modello Touch: in presenza di condensa all’esterno Rimuovere l’umidità e riprovare. Se la funzione Blocco è attiva Vericare che la funzione Blocco sia attiva. L’orario non viene visualizzato. Se non c’è alimentazione Controllare che il prodotto sia collegato alla corrente elettrica. Il forno non funziona. Se non c’è alimentazione Controllare che il prodotto sia collegato alla corrente elettrica. Il forno si spegne durante il funzionamento. Se è scollegato dalla presa elettrica Ricollegarlo. Durante il funzionamento il forno si spegne. Se la cottura continua impiega molto tempo Dopo una prolungata cottura, lasciare che il forno si raffreddi. Se la ventola di raffreddamento non funziona Ascoltare il rumore proveniente dalla ventilazione. Se il forno è installato in un luogo senza una adeguata ventilazione Mantenere lo spazio specicato nella guida per l’installazione del prodotto. In caso di uso di più spine nella stessa presa elettrica Usare una spina singola. Al forno non arriva corrente elettrica. Se non c’è alimentazione Controllare che il prodotto sia collegato alla corrente elettrica. L’esterno del forno è troppo caldo durante il funzionamento. Se il forno è installato in un luogo senza una adeguata ventilazione Mantenere lo spazio specicato nella guida per l’installazione del prodotto. Non è possibile aprire correttamente lo sportello. Se è rimasto del cibo residuo tra lo sportello e l’interno del prodotto Pulire il forno quindi provare nuovamente ad aprire lo sportello. La luce interna è debole o non si accende. Se la luce si accende e poi si spegne La lampadina si spegne automaticamente dopo un determinato periodo di tempo per risparmiare energia. È possibile riaccenderlo premendo il tasto Luce del forno. Se la luce è coperta da materiale estraneo durante la cottura Pulire l’interno del forno quindi riprovare. Toccando il forno si vericano scosse elettriche. Se la connessione alla rete elettrica non è dotata di adeguata messa a terra Se si usa una presa non dotata di messa a terra Controllare che l’alimentazione sia correttamente messa a terra. Uso della funzione Cottura automatica Cottura singola N. Alimento N. Alimento 1 Patate gratinate 2 Verdure gratinate 3 Pasta al forno 4 Lasagne 5 Ratatouille 6 Torta di mele 7 Cornetti 8 Pasta sfoglia con le mele 9 Base an alla frutta 10 Quiche Lorraine 11 Pane bianco 12 Pane ai cereali 13 Panino 14 Crumble di frutta 15 Scone 16 Pan di spagna 17 Torta marmorizzata 18 Plum cake 19 Brownie 20 Lombata arrosto 21 Roast beef a cottura lenta 22 Costolette di agnello alle erbe 23 Cosciotto di agnello arrosto 24 Maiale arrosto con cotenna 25 Costolette di maiale 26 Pollo, intero 27 Pollo, petto 28 Cosce di pollo 29 Anatra, petto 30 Filetto di trota al forno 31 Trota 32 Sogliola 33 Trancio/Filetto di salmone 34 Verdure grigliate 35 Patate al forno 36 Patatine surgelate al forno 37 Spicchi di patate surgelati 38 Pizza surgelata 39 Pizza fatta in casa 40 Lievitazione impasto Doppia cottura

N. Alimento N. Alimento 1 Torta di mele 2 Pasta sfoglia con le mele 3 Quiche Lorraine 4 Pizza surgelata 5 Pizza fatta in casa SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16 2022-03-29 오후 2:10:002022-03-29 오후 2:10:00Italiano 17 Risoluzione dei problemi e codici informativi Codici informativi Se il forno ha problemi di funzionamento, è possibile leggere i codici informativi visualizzati sul display. Controllare la tabella riportata sotto e provare a utilizzare i suggerimenti. Codice Signicato Azione C-d1 Malfunzionamento del bloccaggio dello sportello Spegnere il forno e riavviare. Se il problema persiste, spegnere per 30 secondi o più quindi ricollegare tutto. Se il problema non è stato risolto, rivolgersi al Centro assistenza. C-20 Malfunzionamenti del sensore C-21 C-22 C-23 C-F1 Si verica solo durante la lettura/scrittura della EEPROM C-70 Problemi legati al vapore C-72 C-F0 Non esiste comunicazione tra la scheda PCB madre e quella secondaria C-F2 Si verica quando esiste un problema di comunicazione tra il Touch IC <-> Main o Sub micom Spegnere il forno e riavviare. Se il problema persiste, spegnere per 30 secondi o più quindi ricollegare tutto. Se il problema non è stato risolto, rivolgersi al Centro assistenza. C-d0 Problemi con i tasti Si verica quando un tasto viene premuto per un determinato periodo di tempo. Pulire i tasti e assicurarsi che non vi sia acqua sopra o intorno ad essi. Spegnere il forno riprovare. Se il problema persiste, rivolgersi al Centro assistenza Samsung di zona. -dC- Se il divisorio viene rimosso durante la cottura in modalità Doppia cottura. Se il divisorio viene inserito durante la cottura in modalità Singola cottura. Il divisorio non deve essere rimosso durante la cottura in modalità Doppia cottura. Spegnere il forno e riavviare. Se il problema persiste, spegnere per 30 secondi o più quindi ricollegare tutto. Se il problema non è stato risolto, rivolgersi al Centro assistenza. S-01 Spegnimento di sicurezza Il forno ha continuato a funzionare per un lungo periodo di tempo a una elevata temperatura.

• Al di sotto di 100 °C - 16 ore

• Tra 105 °C e 240 °C - 8 ore

• Tra i 245 °C e la temperatura massima - 4 ore Ciò non indica un guasto al sistema. Spegnere il forno ed estrarre il cibo. Quindi riprovare normalmente. Problema Causa Azione Si riscontra una perdita di acqua. In base al tipo di alimento talvolta è possibile riscontrare acqua o vapore. Ciò non indica un malfunzionamento del prodotto. Lasciare raffreddare il forno quindi asciugare con un panno asciutto. Si nota del vapore uscire da una fessura sullo sportello. Si nota dell’acqua residua nel forno. La luminosità all’interno del forno varia. La luminosità cambia in base alle variazioni di potenza in uscita. La potenza emessa varia durante la cottura e ciò non indica un malfunzionamento del prodotto, pertanto non c’è nulla di cui preoccuparsi. La cottura è terminata ma la ventola di raffreddamento è ancora attiva. La ventola resta attiva automaticamente per un determinato periodo di tempo per dissipare il calore all’interno del forno. Ciò non indica un malfunzionamento del prodotto, pertanto non c’è nulla di cui preoccuparsi. Il forno non si scalda. Lo sportello è aperto. Chiudere lo sportello e riavviare. I comandi del forno non sono impostati correttamente Vedere il capitolo sul funzionamento del forno e reimpostarlo. Se il fusibile del circuito domestico si è fuso o l’interruttore è scattato. Sostituire il fusibile o riattivare il salvavita. Se il problema persiste, rivolgersi a un elettricista. Durante il funzionamento dal forno fuoriesce del fumo. Durante il funzionamento iniziale E’ possibile che gli elementi riscaldanti emettano del fumo al primo utilizzo del forno. Ciò non indica un malfunzionamento del forno, e azionandolo 2-3 volte tale fenomeno dovrebbe scomparire. Se vi sono residui di cibo sugli elementi riscaldanti Lasciare che il forno si raffreddi sufcientemente quindi rimuovere il cibo residuo dagli elementi riscaldanti. Si avverte odore di bruciato o di plastica bruciata durante l’uso del forno. In caso di uso di contenitori e recipienti in plastica non resistenti al calore Usare contenitori in vetro idonei alle alte temperature. Il forno non cuoce correttamente. Se lo sportello del forno viene aperto spesso durante la cottura Non aprire frequentemente lo sportello a meno di non cuocere cibi che devono essere girati spesso. Aprendo frequentemente lo sportello, la temperatura interna sarà inferiore e ciò inuenzerà i risultati della cottura. Il forno è tiepido durante la pulizia pirolitica. Questo accade perché la pulizia pirolitica utilizza alte temperature. Ciò non indica un malfunzionamento del prodotto, pertanto non c’è nulla di cui preoccuparsi. Durante la pulizia pirolitica si sente odore di bruciato. La pulizia pirolitica utilizza alte temperature, dunque si potrebbe sentire odore di bruciato dovuto ai residui di cibo. Ciò non indica un malfunzionamento del prodotto, pertanto non c’è nulla di cui preoccuparsi. La pulizia a vapore non funziona. Ciò perché la temperatura è troppo elevata. Lasciare che il forno si raffreddi prima di riutilizzarlo. La modalità Doppia cottura non funziona. Se il divisorio non è montato correttamente Inserire il divisorio correttamente prima di usarlo. La modalità Singola cottura non funziona. Se il divisorio è inserito nel forno. Estrarre il divisorio e utilizzarlo. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17 2022-03-29 오후 2:10:002022-03-29 오후 2:10:0018 Italiano Speciche tecniche Appendice Scheda tecnica del prodotto SAMSUNG SAMSUNG Identicativo del modello NV7B564****, NV7B565****, NV7B566****, NV7B567****, NV7B568****, NV7B564**C*, NV7B566**C*, NV7B568**C*, NV7B574****, NV7B575****, NV7B576****, NV7B577****, NV7B578**** Indice di efcienza energetica per ciascuna cavità (EEI cavity) 81,6 Classe di efcienza energetica per ciascuna cavità

Consumo energetico (energia elettrica) necessario per riscaldare un carico normalizzato in una cavità di un forno elettrico durante un ciclo in modo convenzionale per ciascuna cavità (energia elettrica nale) (EC electric cavity) 1,05 kWh/ciclo Consumo energetico necessario per riscaldare un carico normalizzato in una cavità di un forno elettrico durante un ciclo in modo a circolazione d’aria forzata per ciascuna cavità (energia elettrica nale) (EC electric cavity) 0,71 kWh/ciclo Numero di cavità 1 Fonte di calore di ciascuna cavità (energia elettrica o gas) Elettricità Volume di ciascuna cavità (V) 76 L Tipologia di forno Incasso Massa dell’apparecchio (M) NV7B564**** : 33,4kg NV7B565**** : 38,4kg NV7B566**** : 35,6kg NV7B567**** : 40,6kg NV7B568**** : 35,6kg NV7B564**C*: 35,4kg NV7B566**C*: 37,6kg NV7B568**C*: 37,6kg NV7B574**** : 36,9kg NV7B575**** : 40,9kg NV7B576**** : 39,1kg NV7B577**** : 43,1kg NV7B578**** : 39,1kg Dati calcolati in base alla norma EN 60350-1, EN 50564, Regolamenti delegati (EU) n. 65/2014 e (EU) n. 66/2014 della Commissione, e Regolamento (EC) n. 1275/2008. SAMSUNG è impegnata nel continuo miglioramento dei suoi prodotti. Sia le speciche del prodotto sia le istruzioni d’uso sono soggette a modiche senza preavviso. Voltaggio connessione 230–240 V

50 Hz Potenza di carico massima collegata 3650-3950 W Dimensioni (L x A x P) Unità principale 595 x 596 x 570 mm Incasso 560 x 579 x 549 mm Volume 76 litri

• Questo prodotto contiene una sorgente luminosa di classe di efcienza energetica <G>. Speciche tecniche SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18 2022-03-29 오후 2:10:002022-03-29 오후 2:10:00Italiano 19 Appendice Dichiarazione Open Source Il software incluso in questo prodotto contiene software open source. Per le informazioni sulla licenza open source relative a questo prodotto, vedere la pagina http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0. Consumo energetico complessivo in Standby (W) (Tutte le porte di rete in condizione “on”) 1,9 W Tempo per la gestione della alimentazione (min.) 20 min. Wi-Fi Consumo in modalità standby (W) 1,9 W Tempo per la gestione della alimentazione (min.) 20 min. Modalità spenta Consumo elettrico 0,5 W Tempo per la gestione della alimentazione (min.) 30 min. Consigli per risparmiare energia

• Durante la cottura aprire lo sportello del forno solo per girare gli alimenti. Durante la cottura non aprire frequentemente lo sportello del forno al ne di mantenere la temperatura e risparmiare energia.

• Pianicare l’uso del forno per evitare di spegnerlo tra una cottura e l’altra; ciò consente di risparmiare energia e ridurre i tempi di preriscaldamento.

• Se il tempo di cottura supera i 30 minuti, è possibile spegnere il forno 5-10 minuti prima del tempo per risparmiare energia. Il calore residuo completerà la cottura.

• Laddove possibile cuocere più di una pietanza contemporaneamente. NOTA Con la presente Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e con le relative dichiarazioni normative nel Regno Unito. Il testo completo della dichiarazione UE di conformità e la dichiarazione di conformità del Regno Unito sono disponibili al seguente indirizzo internet: La Dichiarazione ufciale di conformità è riportata all’indirizzo http://www.samsung.com accedi a Supporto > Cerca supporto per prodotto e digita il nome del modello. Gamma frequenze Potenza di trasmissione (Max) Wi-Fi 2412-2472 MHz 20 dBm Bluetooth 2402-2480 MHz 10 dBm SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19 2022-03-29 오후 2:10:002022-03-29 오후 2:10:00DG68-01412C-00 Eseguire la scansione del codice QR* o visitare il sito www.samsung.com per controllare informazioni utili.
