PMPS 200 A1 - Poste à souder PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Marque	Parkside
Modèle	PMPS 200 A1
Type de produit	Poste à souder multiprocédés avec technologie double pulsée
Alimentation	230 V~ 50 Hz, 16 A (fusible)
Poids	Environ 17 kg
Courant de soudage MIG/MAG	50–160 A (MIG standard), 30–160 A (MIG pulsé)
Courant de soudage MMA	20–140 A
Courant de soudage TIG	20–200 A
Tension à vide	60 V
Processus de soudage	MAG, MIG pulsé, MIG double pulsée, MMA, TIG (Lift TIG)
Diamètres de fil utilisables	Acier: 0,8 / 1,0 mm; Fil fourré: 0,6 / 0,8 / 0,9 / 1,0 mm; Aluminium: 1,0 / 1,2 mm; CuSi: 0,8 mm; Inox: 0,8 / 1,0 mm
Bobine de fil max.	5–15 kg (selon diamètre bobine)
Indice de protection	IP21S
Protections de sécurité	Thermostat à réenclenchement automatique, Anti Stick, VRD (réduction de tension), protection contre les surcharges thermiques
Équipement fourni	Torche MIG avec câble, borne de masse avec câble 2 m, porte-électrodes MMA avec câble 2 m, 4 éléments de torche (0,6/0,8/0,9/1,0 mm), buse aluminium, marteau à laitier, âmes de soudage pour alu et acier, mode d'emploi
Entretien	Nettoyage régulier à l'air comprimé, chiffon ou brosse ; maintenance par électricien qualifié
Garantie	Garantie commerciale (voir conditions) + garantie légale de conformité (2 ans)
Homologations	CE, conforme aux directives 2014/30/EU, 2014/35/EU, 2011/65/EU
Classe CEM	Classe A (usage industriel)
Température de fonctionnement	Sortie mesurée à 20 °C ambiante

FOIRE AUX QUESTIONS - PMPS 200 A1 PARKSIDE

Quel gaz de protection utiliser pour le soudage MIG/MAG ?

Pour le fil d'acier, utilisez du CO₂ ou un mélange 80% argon / 20% CO₂ (MIX 80/20). Pour l'inox, utilisez 98% argon / 2% CO₂. Pour le cuivre-silicium, aluminium et alliages, utilisez 100% argon. Pour le fil fourré autoprotégé, aucun gaz n'est nécessaire.

Comment changer le fil de soudage ?

Débranchez l'appareil, ouvrez le couvercle de l'unité d'apport de fil, déverrouillez la fixation de la bobine, placez la nouvelle bobine en veillant au sens de déroulement, passez le fil dans le guide, le galet d'entraînement et le faisceau, puis réglez la pression du galet. Actionnez la gâchette pour faire avancer le fil jusqu'à ce qu'il dépasse de 1-2 cm du col de cygne.

Que faire en cas de surchauffe de l'appareil ?

L'appareil est équipé d'un thermostat à réenclenchement automatique. En cas de surchauffe, le message 'over heating' s'affiche. Laissez l'appareil refroidir pendant environ 15 minutes avant de le réutiliser. Assurez-vous que les fentes d'aération ne sont pas obstruées.

Quels diamètres d'électrodes pour le soudage MMA ?

Les électrodes utilisables sont de diamètre 1,6 mm, 2,0 mm, 2,5 mm et 3,2 mm. Le courant de soudage recommandé est respectivement de 40-60 A, 60-80 A, 80-100 A et 100-140 A.

Comment régler le procédé de soudage ?

Allumez l'appareil, le dernier procédé utilisé est actif. Appuyez sur le commutateur rotatif de courant (13) pour entrer dans le menu, tournez pour sélectionner le type de soudage (MAG, MIG pulsé, MIG double pulsée, TIG, MMA), confirmez en appuyant. Utilisez les commutateurs 12 et 13 pour ajuster les paramètres comme le courant, la tension, l'inductance, et la vitesse de fil.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours un masque de soudeur avec filtre adapté (DIN 9-13), des gants isolants secs, des vêtements de protection ininflammables et des chaussures isolantes. Ne soudez pas sous la pluie ou dans un environnement humide. Assurez une ventilation adéquate pour éviter l'inhalation de fumées toxiques. Tenez les matériaux inflammables à distance.

Comment entretenir le poste à souder ?

Avant tout entretien, débranchez l'appareil et éteignez-le. Nettoyez régulièrement les fentes d'aération et les parties extérieures avec de l'air comprimé, un chiffon ou une brosse. Faites vérifier et réparer l'appareil uniquement par un électricien qualifié. Vérifiez l'état des câbles et des connecteurs.

Puis-je souder en extérieur avec ce poste ?

Oui, mais uniquement par temps sec et à l'abri de la pluie. L'appareil a un indice de protection IP21S, qui le protège contre les corps solides >12,5 mm et les chutes verticales de gouttes d'eau. Utilisez de préférence du fil fourré autoprotégé pour éviter les problèmes de vent.

À quoi servent les fonctions Anti Stick et VRD ?

La fonction Anti Stick empêche l'électrode de coller à la pièce en réduisant le courant si nécessaire. La fonction VRD (Réduction de Tension) abaisse la tension à vide lorsque vous ne soudez pas, améliorant la sécurité. Ces fonctions sont réglables dans le menu MMA pour le soudage à l'électrode.

Où trouver les pièces de rechange et le service après-vente ?

Contactez le service après-vente aux coordonnées indiquées dans la notice : Ecos Office Forbach, email [e-mail], téléphone 0033 (0) 3 87 84 72 34. Vous pouvez également commander des pièces via le site www.lidl-service.com en utilisant la référence IAN 389215_2107.

MODE D'EMPLOI PMPS 200 A1 PARKSIDE

Consignes d'utilisation et de sécurité

Traduction du mode d'emploi d'origine

Multisvářečka s technologií dvojitého impulzu

Avant de lire le document, allez à la page avec les illustrations et étudiez toutes les fonctions de l'appareil.

NL BE

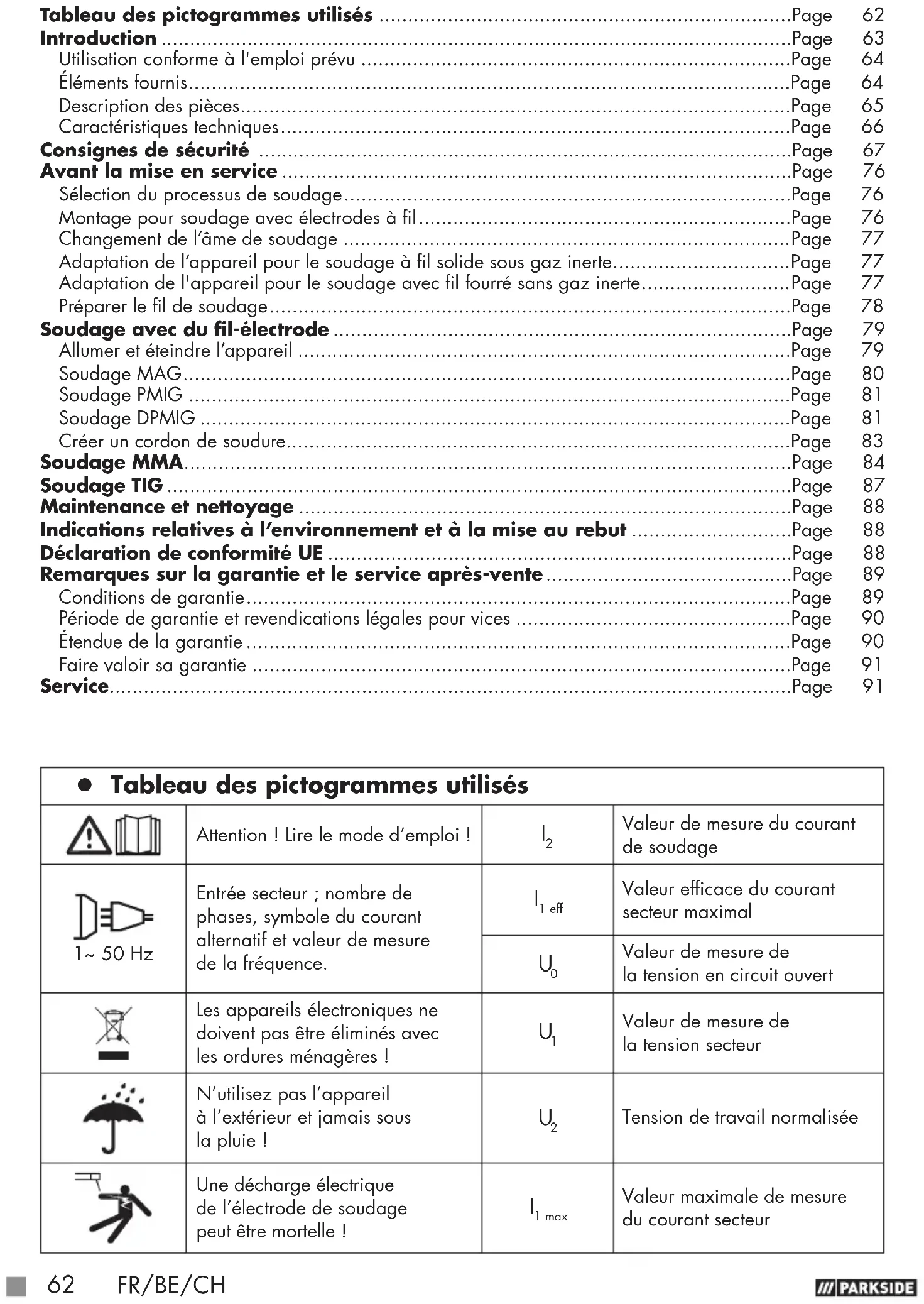

FR/BE/CH Consignes d'utilisation et de sécurité Page 62

Tableau des pictogrammes utilisés...... Page 62

Introduction Page 63

Utilisation conforme à l'emploi prévu Page 64

Éléments fournis.... Page 64

Description des pièces.... Page 65

Caractéristiques techniques.... Page 66

Consignes de sécurité Page 67

Avant la mise en service Page 76

Sélection du processus de soudage.... Page 76

Montage pour soudage avec électrodes à fil.... Page 76

Changement de l'âme de soudage Page 77

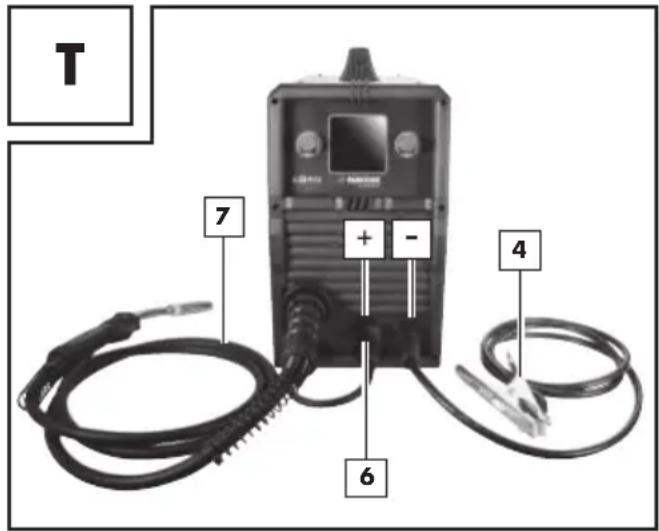

Adaptation de l'appareil pour le soudage à fil solide sous gaz inerte.... Page 77

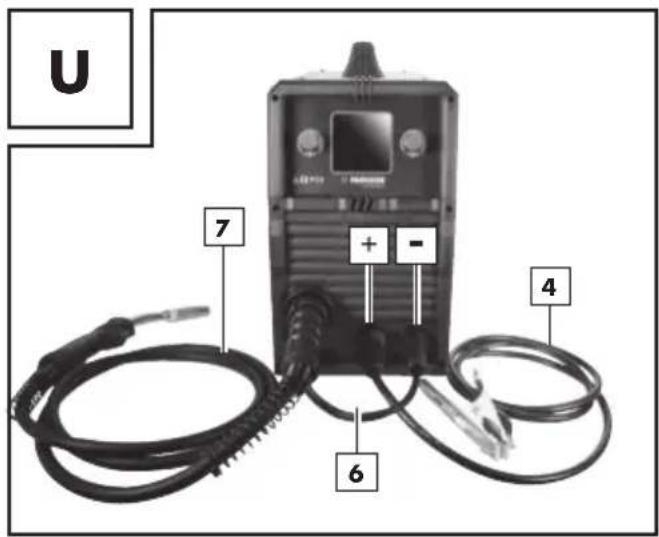

Adaptation de l'appareil pour le soudage avec fil fourré sans gaz inerte...... Page 77

Préparer le fil de soudage.... Page 78

Soudage avec du fil-électrode Page 79

Allumer et éteindre l'appareil Page 79

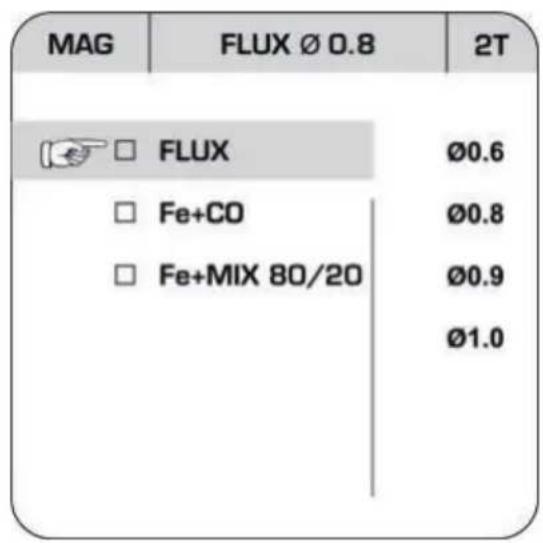

Soudage MAG...... Page 80

Soudage PMIG Page 81

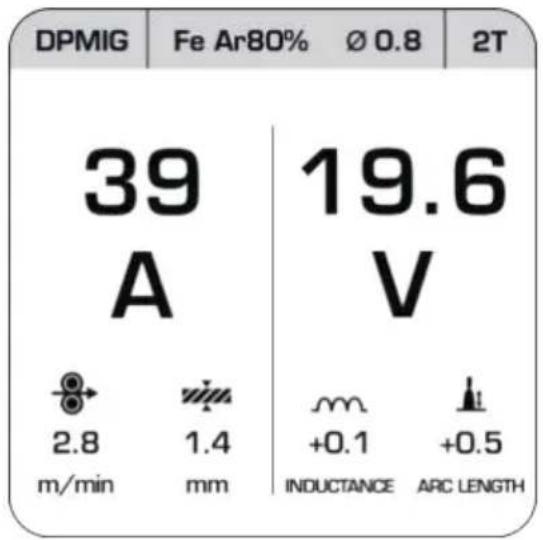

Soudage DPMIG Page 81

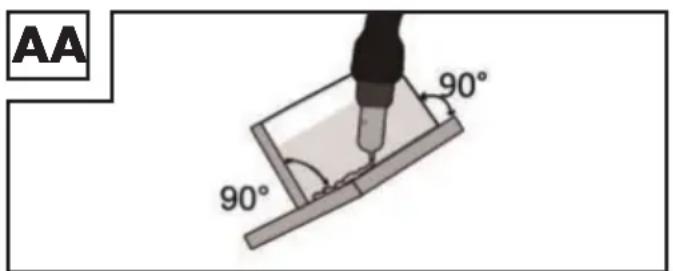

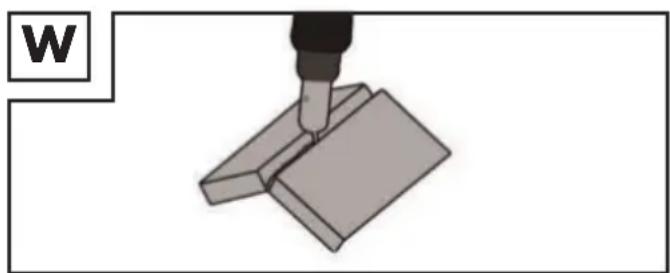

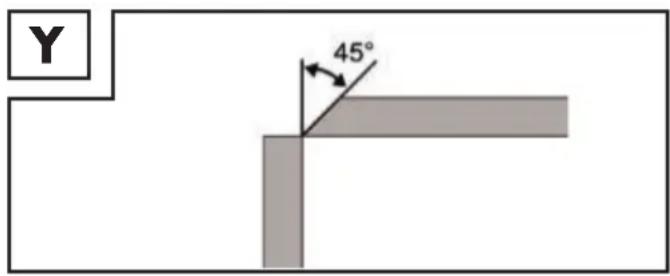

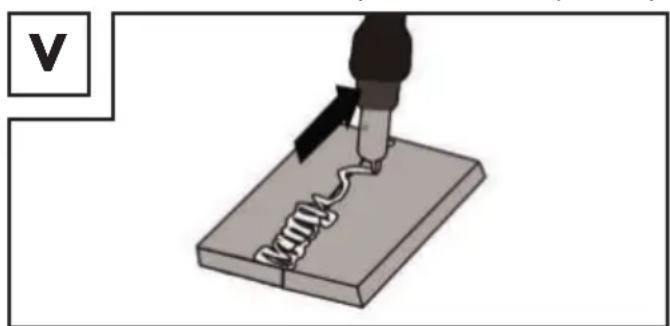

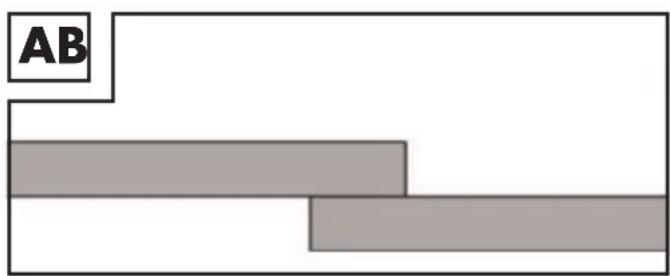

Créer un cordon de soudure.... Page 83

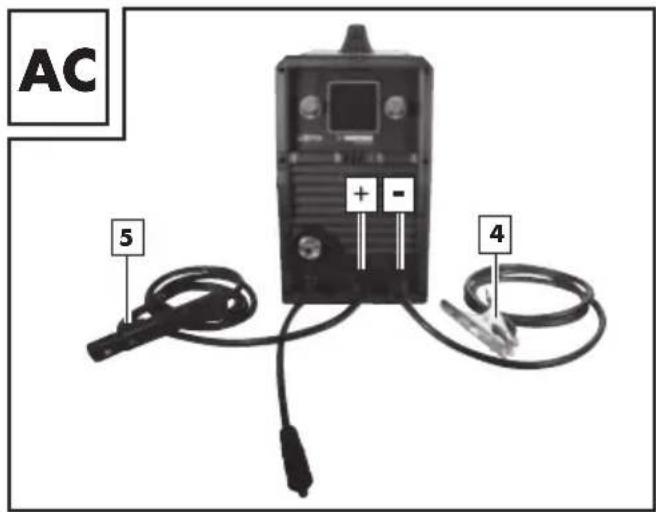

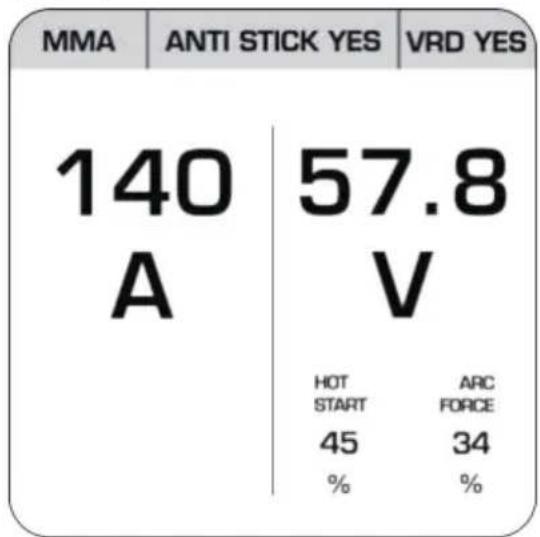

Soudage MMA.... Page 84

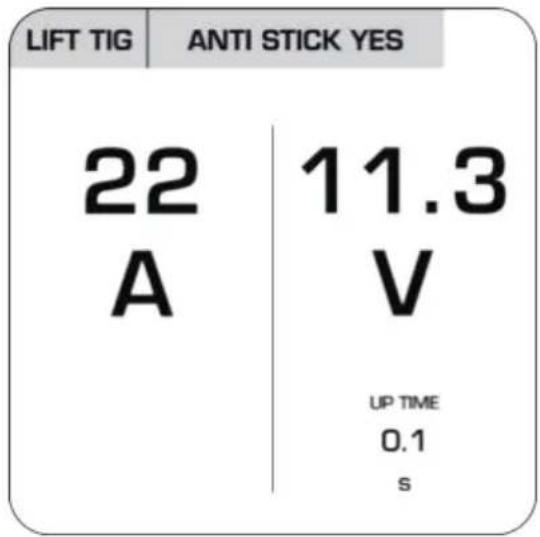

Soudage TIG Page 87

Maintenance et nettoyage Page 88

Indications relatives à l'environnement et à la mise au rebut Page 88

Déclaration de conformité UE Page 88

Remarques sur la garantie et le service après-vente.... Page 89

Conditions de garantie.... Page 89

Période de garantie et revendications légales pour vices...... Page 90

Étendue de la garantie.... Page 90

Faire valoir sa garantie.... Page 91

Service...... Page 91

Tableau des pictogrammes utilisés
	Attention ! Lire le mode d'emploi !	I_2	Valeur de mesure du courant de soudage
1~50 Hz	Entrée secteur ; nombre de phases, symbole du courant alternatif et valeur de mesure de la fréquence.	I_1 eff	Valeur efficace du courant secteur maximal
		U_0	Valeur de mesure de la tension en circuit ouvert
	Les appareils électroniques ne doivent pas être éliminés avec les ordures ménagères !	U_1	Valeur de mesure de la tension secteur
	N'utilisez pas l'appareil à l'extérieur et jamais sous la pluie !	U_2	Tension de travail normalisée
	Une décharge électrique de l'électrode de soudage peut être mortelle !Respirer la fumée de soudage peut nuire à votre santé.	I_1 max	Valeur maximale de mesure du courant secteurAttention !Risque d'électrocution !
	Les étincelles de soudage peuvent provoquer une explosion ou un incendie.		Remarque importante !
	Le rayonnement de l'arc électrique peut provoquer des lésions oculaires et cutanées.		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement !
	Les champs électromagnétiques peuvent perturber le fonctionnement des stimulateurs cardiaques.		Risque de blessures sévères, voire mortelles
	Attention, dangers potentiels !		Indice de protection
	Borne de masse		Convertisseur de fréquence-transformateur-redresseur monophasé statique
H	Classe d'isolation		Courant continu
	Fabriqué à partir de matériaux recyclés.		Valeur de mesure maximale de la durée de soudage dans le mode intermittent _ON^t
	Valeur de mesure maximale de la durée de soudage dans le mode continu t_ON (max)		Soudage manuel à l'arc avec électrodes enrobées
	Soudage sous gaz inerte et actif, avec fil fourré		Soudage au tungstène sous gaz inerte (TIG)

- Introduction

Félicitations ! Vous avez choisi notre appareil de grande qualité. Familiarisez-vous avec le produit avant sa première mise en service. Veuillez lire attentivement le mode d'emploi suivant ainsi que les consignes de sécurité. Cet outil ne doit être mis en service que par

une personne initiée.

- Utilisation conforme à l'emploi prévu

L'appareil est conçu pour souder avec du fil solide (MIG et MAG), pour le soudage MMA (soudure avec baguettes d'électrodes), le soudage TIG (sous gaz inerte) et le soudage avec fil fourré. Lorsque vous utilisez un fil solide exempt de gaz, prévoir en plus du gaz inerte. Lorsque vous utilisez un fil fourré auto-protégé, vous n'avez pas besoin de gaz en plus. Le fil de soudage contient le gaz de protection sous forme pulvérisée. Il est conduit directement dans l'arc. L'appareil est ainsi insensible au vent pour les travaux en extérieur. Utiliser uniquement des fils-électrodes adaptées à l'appareil. Ce poste à souder convient pour le soudage manuel à l'arc (soudage MMA) de l'acier, de l'acier inoxydable, de la tôle d'acier et de la fonte, à condition d'utiliser des électrodes enrobées adaptées. Veuillez tenir compte des indications du fabricant d'électrodes. Utiliser uniquement des électrodes adaptées à l'appareil. Pour le soudage au tungstène sous gaz inerte (soudage TIG), tenir compte des consignes d'utilisation et de sécurité du brûleur WIG ainsi que des instructions et consignes de sécurité du présent mode d'emploi. Toute utilisation non conforme du produit représente un danger pour les personnes, les animaux et les biens matériels. L'utilisation du produit doit se limiter aux indications fournies dans le mode d'emploi et aux domaines spécifiés. Conservez soigneusement ce mode d'emploi. Remettez tous les documents en cas de transmission du produit à un tiers. Il est interdit d'utiliser le produit en-dehors de l'utilisation conforme. Cela peut représenter un danger. Les dommages découlant du non-respect des consignes ou d'une utilisation inappropriée ne sont pas couverts par la garantie et n'entrent pas dans le domaine de responsabilité du fabricant. La garantie s'annule en cas d'utilisation commerciale. Pour une utilisation conforme à l'usage prévu, respectez les consignes de sécurité ainsi que les consignes de montage et les instructions de fonctionnement du présent mode d'emploi. Respectez à la lettre les règles de prévention des accidents. L'appareil ne doit pas être utilisé :

■ dans des locaux insuffisamment ventilés, ■ dans une atmosphère explosible, ■ pour dégeler des tuyaux, - à proximité de personnes porteuses d'un stimulateur cardiaque et - à proximité de matériaux facilement inflammables.

Risque résiduel

Même si vous utilisez l'appareil conformément aux instructions, il est impossible d'exclure tout risque. Les risques suivants peuvent se présenter en fonction de la construction et du modèle de poste à souder multiprocédés avec technologie double pulsée :

Blessure oculaire due à l'éblouissement, contact avec des parties chaudes de l'appareil ou de la pièce traitée (brûlures), en cas de protection inadéquate, danger d'accident et d'incendie par projection d'étincelles ou de particules de laitier, Émissions nocives pour la santé dues aux fumées et aux gaz, en cas de manque d'air ou d'aspiration insuffisante dans les pièces fermées.

REMARQUE : Pour réduire les risques résiduels, utilisez l'appareil avec précaution, conformément à son emploi prévu et à toutes les instructions.

- Éléments fournis

1 poste à souder multiprocédés avec technologie double pulsée PMPS 200 A1 1 torche de soudage MIG avec câble de soudage 1 borne de masse en cuivre galvanisée de haute qualité forme A avec câble de 2 m 1 porte-électrodes MMA avec câble de soudage de 2 m 4 éléments de torche pour acier/fil fourré (1x 0,6 mm; 1x 0,8 mm; 1x 0,9 mm; 1x 1,0 mm) Désignation en fonction du diamètre : 0,6; 0,8; 0,9; 1,0 1 buse en aluminium (1x 1,0 mm prémontée)

1 marteau à laitier 1 âme de soudage pour fil d'aluminium (prémontée) 1 âme de soudage pour fil d'acier / inox et fil fourré 1 mode d'emploi

• Description des pièces

1	Couvercle pour l’unité d'apport de fil	20	Buse de soudage (1,0 mm)
2	Poignée	21	Galet d’entraînement
3	Prise secteur	22	1 marteau à laitier
4	Câble de masse avec borne de masse	23	Interrupteur principal ON/OFF(avec voyant secteur)
5	Porte-électrodes MMA	24	Raccord gaz
6	Prise, polarisation faisceau	25	Vis de réglage
7	Faisceau avec raccord direct(raccord central Euro)	26	Unité de galet de pression
7a	Bague de fixation	27	Support de galet d’entraînement
8	Buse du brûleur	28	Fixation bobine de fil d’apport
9	Touche du brûleur	29	Passe-fil
10	Brûleur	30	Col de cygne
11	Flexible torche	31	Petit tube
12	Commutateur rotatif pour régler latension de soudage	32	Bobine de fil d’apport (n’est pas comprisedans la livraison)
13	Commutateur rotatif pour le réglagedu courant de soudage	33	Support bobine de fil d’apport
14	Écran	34	Écrou de sécurité
15	Âme de soudage pour fil d’aluminium	35	Adaptateur bobine de fil d’apport
16	Logement du faisceau	36	Âme de soudage pour fil d’acier / inox et filfourré
17	Buse de soudage (0,6 mm)
18	Buse de soudage (0,8 mm)
19	Buse de soudage (0,9 mm)

- Caractéristiques techniques

Puissance d'entrée nominale max. : 6 kVA
Alimentation secteur : 230 V~ 50 Hz
Poids : env. 17 kg
Fusible : 16 A

Soudage par fil :

Courant de soudage : MIG 50–160 A; MIG pulsé			30–160 A
Tension en circuit ouvert : U			_o : 60 V
Valeur maximale de mesure du courant secteur : I			_1max : 24 A
Valeur efficace de la tension secteur maximale : I			_1eff : 11,2 A
Bobine de fil à souder max. : env. 5–15 kg
Courbe caractéristique Plate
Spécification du soudage par fil : Type de soudage, type de fil et diamètre
MIG	Fil d'acier : 0,8 / 1,0 mm
	Fil fourré :		0,6/ 0,8 / 0,9 / 1,0 mm
MIG pulsé	Fil d'acier / fil d'inox :		0,8 / 1,0 mm
	CuSi :		0,8 mm
	AlSi/AlMg :		1,0 / 1,2 mm
	Aluminium :		1,0 / 1,2 mm
Rouleaux de fil utilisables :
Diamètre extérieur	Diamètre intérieur	Largeur	Poids fil AlSi / AlMg / Al	Poids fil Acier / inox / CuSi et fil fourré	Avec adaptateur 35
300 mm	52 mm	102 mm	≤ 7 kg	≤ 15 kg	non
200 mm	52 mm	53 mm	≤ 2 kg	≤ 5 kg	oui

Soudage MMA :

Courant de soudage : 20–140 A
Tension en circuit ouvert : U	_o : 60 V
Valeur maximale de mesure du courant secteur : I	_1max : 23,5 A
Valeur efficace de la tension secteur maximale : I	_1eff : 11 A
Courbe caractéristique :	Descendante
Électrodes pouvant être utilisées :	1,6 mm / 2,0 mm / 2,5 mm / 3,2 mm

Soudage WIG :

Courant de soudage : 20–200 A
Tension en circuit ouvert : U	_0 : 60 V
Valeur maximale de mesure du courant secteur : I	_1max : 26 A
Valeur efficace de la tension secteur maximale : I	_1eff : 12,2 A
Courbe caractéristique : Descendante

REMARQUE : Des modifications techniques et visuelles peuvent être apportées sans préavis dans le cadre du développement continu. Pour cette raison, toutes les dimensions, remarques et indications de ce mode d'emploi sont fournies sans garantie. Toute prétention légale formulée sur la base de ce mode d'emploi ne pourra donc faire valoir d'aucun droit.

REMARQUE : Le terme « appareil » employé dans le texte ci-après se rapporte au poste à souder multi-procédés avec technologie double pulsée décrit dans le présent mode d'emploi.

- Consignes de sécurité

⚠️ Veuillez lire le mode d'emploi et en observer les consignes avec la plus grande attention. Utilisez le présent mode d'emploi pour vous familiariser avec l'appareil, son utilisation conforme et les consignes de sécurité. La plaque signalétique comprend toutes les données techniques de ce poste à souder. Veuillez vous informer des caractéristiques techniques de cet appareil.

■ AVERTISSEMENT Tenez les emballages hors de portée des enfants. Risque d'étouffement.

■ Confiez les réparations et/ou les travaux de maintenance uniquement à des électriciens qualifiés. - Cet appareil peut être utilisé par des enfants à partir de 16 ans ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, s'ils sont surveillés ou s'ils ont été formés à une utilisation sûre de l'appareil et qu'ils comprennent les risques qui en découlent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

■ Confiez les réparations et/ou les travaux de maintenance uniquement à des électriciens qualifiés.

■ Utilisez uniquement les câbles de soudage fournis.

En cours d'utilisation, l'appareil ne doit pas être posé directement contre un mur ni recouvert ou entouré d'autres appareils, de manière à garantir une aération toujours suffisante par les fentes d'aération. Assurez-vous que l'appareil est correctement raccordé

à la tension secteur. Évitez toute traction sur le câble d'alimentation. Débranchez la fiche secteur de la prise murale avant de déplacer l'appareil.

■ Lorsque l'appareil n'est pas utilisé, éteignez-le toujours à l'aide de l'interrupteur Marche/Arrêt. Déposez le porte-électrodes sur une surface isolée et attendez 15 minutes avant de retirer les électrodes. ■ Vérifiez l'état du câble de soudage, du porte-électrodes et des bornes de masse. Toute trace d'usure de l'isolation et des parties conductrices représentent un danger et réduit la qualité de la soudure. ■ Le soudage à l'arc produit des étincelles, des particules de métal fondu et de la fumée. Aussi, respectez les consignes suivantes : éliminez l'ensemble des substances et/ou matériaux inflammables du poste de travail et de son environnement direct. ■ Veillez à la bonne aération du poste de travail. - Ne travaillez pas sur des contenants, récipients ou tuyaux contenant ou ayant contenu des liquides ou gaz inflammables.

AVERTISSEMENT Évitez tout contact direct avec le circuit électrique de soudage. La tension à vide entre la pince porte-électrodes et la borne de masse présente un danger de choc électrique.

• Ne stockez pas l'appareil dans un environnement humide ou sous la pluie. L'appareil bénéficie de l'indice de protection IP21S.
• Protégez vos yeux à l'aide de lunettes de protection prévues à cet effet (DIN degré 9–10), ou un casque de soudage automatique (EN 166, 175 et 389; niveaux de protection DIN 9–13). Portez des gants et des vêtements de protection secs, exempts de traces d'huile et de graisse, pour protéger votre peau du rayonnement ultraviolet de l'arc électrique.

■ AVERTISSEMENT N'utilisez pas la source de courant de soudage pour dégeler des tuyaux.

Remarque :

• Le rayonnement de l'arc peut provoquer des lésions oculaires et des brûlures cutanées.
• Le soudage à l'arc produit des étincelles et des gouttes de métal fondu, la pièce traitée devient incandescente et reste très chaude relativement longtemps. Ne touchez pas la pièce traitée à mains nues. ■ Le soudage à l'arc produit des vapeurs toxiques. Veillez à ne pas les inhaler.

■ Protégez-vous des effets dangereux de l'arc et veillez à ce que les personnes présentes se tiennent à au moins 2 m lorsque vous travaillez.

! ATTENTION !

- L'utilisation du poste à souder peut perturber l'alimentation en tension d'autres utilisateurs en fonction du point de raccordement au secteur. En cas de doute, consultez votre fournisseur d'électricité.

- L'utilisation du poste à souder peut générer des perturbations sur d'autres appareils tels que les appareils auditifs, les pace makers, etc.

- Sources de danger lors de travaux de soudage à l'arc

Le soudage à l'arc présente différentes sources de danger. Le soudeur doit donc impérativement respecter les règles suivantes pour ne mettre personne en danger et ne pas endommager l'appareil.

■ Seul un électricien spécialisé est habilité à réaliser les travaux sur le secteur, par ex. sur les câbles, les prises, en fonction des dispositions nationales et locales en vigueur.

■ Seul un électricien spécialisé est habilité à réaliser des travaux côté secteur, par ex. sur des câbles, des fiches, des prises, etc., toujours dans le respect des dispositions nationales et locales en vigueur.

En cas d'accident, débranchez immédiatement le poste à souder du secteur.

En cas de tensions électriques de contact, éteignez l'appareil et faites-le vérifier par un électricien spécialisé.

■ Vérifiez que les contacts électriques sont toujours en bon état côté courant de soudage.

- Portez toujours des gants lorsque vous réalisez des travaux de soudage. Ils vous protégeront des chocs électriques (tension de circuit ouvert du circuit de courant de soudage), des rayonnements nocifs (rayonnement de chaleur et UV), du métal incandescent et des éclats de métal.

- Portez des chaussures de protection isolantes. Les chaussures vous protègeront également de l'humidité. Ne portez pas de chaussures ouvertes, vous risqueriez de vous brûler avec des gouttes de métal en fusion.

- Portez des vêtements de protection adaptés et jamais de vêtements synthétiques.

■ Ne regardez jamais l'arc directement et portez toujours un masque de soudeur avec un verre de protection conforme aux normes DIN en vigueur. L'arc dégage une lumière et une chaleur pouvant

provoquer un éblouissement ou des brûlures et, notamment, des rayons UV. En cas de protection insuffisante, ce rayonnement ultraviolet invisible peut provoquer des inflammations oculaires très douloureuses que vous ne remarquerez, le cas échéant, que plusieurs heures plus tard. En outre, les rayons UV peuvent provoquer des brûlures sur la peau, comme un coup de soleil.

• Les personnes se tenant à proximité de l'arc doivent être informées des risques et porter les équipements de protection nécessaires. Le cas échéant, installez des parois de protection. ■ Lors de travaux de soudage, notamment dans des locaux de dimensions réduites, veillez à aérer la pièce car le soudage produit des fumées et des gaz toxiques. ■ Sur les récipient contenant des gaz, carburants, huiles minérales ou des produits similaires,

- ne pas effectuer de travaux de soudage, même s'ils ont

• été vidés depuis longtemps, car il reste un risque d'explosion de par les résidus.
• Les mêmes règles s'appliquent dans les atmosphères explosibles ou présentant un risque d'incendie.
• Les soudures exposées à des charges importantes et devant répondre à certaines exigences de sécurité ne doivent être réalisées que par des soudeurs formés et qualifiés. C'est notamment le cas pour les cuves sous pression, les rails, les attelages, etc.

ATTENTION ! Branchez la borne de masse le plus près possible de la soudure pour que le trajet du courant de soudage de l'électrode à la borne de masse soit le plus court possible. Ne branchez jamais la borne de masse sur le boîtier du poste à souder ! Ne branchez jamais la borne de masse sur un élément mis à la terre à distance de la pièce à traiter, comme une canalisation d'eau à l'autre bout de la pièce. Vous risqueriez d'endommager le système de mise à la terre de la pièce dans laquelle vous effectuez les travaux de soudage.

■ N'utilisez jamais le poste à souder sous la pluie. ■ N'utilisez jamais le poste à souder dans un environnement humide. ■ Posez toujours le poste à souder sur une surface plane. - La sortie est mesurée à une température ambiante de 20 °C.

Vous pouvez réduire la durée du soudage lorsque la température est plus élevée.

RISQUE De CHOC électrique:

■ Le choc électrique d'une électrode de soudage peut être mortel. Ne soudez pas sous la pluie ou la neige. Portez des gants isolants

secs. Ne touchez pas l'électrode à mains nues. Ne portez pas des gants mouillés ou endommagés. Protégez-vous contre les chocs électriques en vous isolant de la pièce traitée. N'ouvrez pas le boîtier du dispositif.

DANGER Dû à la fumée de soudage:

- Inhaler la fumée de soudage peut nuire à la santé. Ne restez pas la tête dans la fumée. Utilisez le dispositif dans des espaces ouverts. Utilisez une ventilation pour évacuer la fumée.

DANGER Dû aux étincelles de soudage:

- Les étincelles de soudage peuvent provoquer une explosion ou un incendie. Tenez les matériaux inflammables à distance. Ne soudez pas à proximité de matériaux inflammables. Les étincelles de soudage peuvent provoquer des incendies. Conservez un extincteur à proximité et demandez à un observateur de rester à proximité, afin qu'il puisse l'utiliser immédiatement si nécessaire. N'effectuez pas de travaux de soudage sur des fûts ou autres récipients fermés.

DANGER Dû au rayonnement de l'arc électrique:

- Le rayonnement de l'arc électrique peut provoquer des lésions oculaires et cutanées. Portez une cagoule et des lunettes de sécurité. Portez une protection auditive et une chemise à col haut et fermé. Portez un masque de soudeur et vérifiez que vous utilisez le bon filtre. Portez une protection corporelle complète.

DANGER Dû aux CHAMPS électromagnétiques:

- Le courant de soudage génère des champs électromagnétiques. N'utilisez pas l'appareil si vous portez des implants médicaux. N'enroulez jamais les câbles de soudage autour de votre corps. Regroupez les câbles de soudage.

- Consignes de sécurité propres au masque de soudeur

- Utilisez toujours une source de lumière vive (par ex. un briquet) avant de commencer les travaux de découpe pour vous assurer que le masque de soudeur fonctionne correctement.

■ L'écran de protection peut être endommagé par des éclats. Remplacez immédiatement les écrans de protection endommagés ou rayés.

- Remplacez immédiatement les composants endommagés ou très sales. - L'appareil ne peut être utilisé que par des personnes âgées de 16 ans ou plus.

■ Familiarisez-vous avec les consignes de sécurité concernant le soudage. Respectez également les consignes de sécurité de votre poste à souder. ■ Portez toujours un masque de soudeur lors de travaux de soudage. Dans le cas contraire, vous risquez de graves lésions de la rétine. - Portez toujours des vêtements de protection lors de travaux de soudage. ■ N'utilisez jamais le masque de soudure sans le verre de protection. Danger de lésions oculaires ! ■ Remplacez l'écran de protection en temps utile pour une bonne visibilité et un travail sans fatigue.

- Environnement présentant un danger électrique accru

Lorsque vous soudez dans un environnement présentant un danger électrique accru, tenez compte des consignes de sécurité suivantes. Les environnements présentant un danger électrique accru sont notamment :

■ les postes de travail confinés, imposant au soudeur une position contraignante (par ex. à genou, assis, allongé) et l'amenant à toucher des pièces conductrices; ■ les postes de travail entièrement ou partiellement conducteurs et présentant un risque accru de contact accidentel entre le soudeur et ces pièces; ■ les postes de travail en milieu mouillé, humide ou chaud, l'humidité de l'air ou la sueur étant susceptibles de réduire considérablement la résistance de la peau et les propriétés isolantes de l'équipement de protection. - Une échelle en métal ou un échafaudage peuvent également être considérés comme un environnement présentant un danger électrique accru.

Dans ces environnements, il convient d'utiliser des surfaces isolantes et des couches intermédiaires et de porter des gants et une cagoule en cuir ou autres matériaux isolants pour isoler le corps de la terre. La source du courant de soudage doit se trouver en dehors de la zone de travail ou des surfaces conductrices et hors de portée du soudeur. Pour mieux vous protéger contre les décharges dues au courant du secteur en cas de dysfonctionnement, vous pouvez utiliser un interrupteur de protection contre les courts-circuits; ce dernier fonctionne avec un courant de travail maximal de 30 mA et alimente tous les dispositifs environnants sur secteur. Le disjoncteur différentiel doit être adapté à tous les types de courant.

Les dispositifs permettant de couper rapidement la source du courant de soudage ou le circuit électrique de soudage (par ex. dispositif

d'arrêt d'urgence) doivent être accessibles facilement. Lorsque vous utilisez un poste à souder dans un environnement présentant un danger électrique accru, la tension de sortie du poste à souder ne doit pas dépasser 113 V (valeur de crête) en marche à vide. Ce poste à souder peut être utilisé dans ces cas de figure du fait de sa tension de sortie.

- Soudage dans des endroits exigus

■ Lors de travaux de soudage dans des endroits exigus, vous risquez d'être exposé à des gaz toxiques (risque d'asphyxie).

- Les travaux de soudage sont autorisés dans des endroits exigus uniquement en présence de personnes compétentes pouvant intervenir en cas de danger. Avant d'utiliser le poste à souder, vous devez demander à un expert d'évaluer les étapes nécessaires pour garantir la sécurité du travail et les mesures de sécurité requises pendant le processus de soudage.

• Cumul des tensions à vide

Si vous utilisez plusieurs sources de courant de soudage simultanément, leurs tensions à vide peuvent se cumuler et présenter un risque électrique accru. Raccordez les sources de courant de soudage de manière à limiter ce danger. Vous devez identifier clairement les sources de courant de soudage avec leurs commandes et branchements respectifs afin de pouvoir déterminer à quel circuit électrique de soudage elles correspondent.

• Vêtements de protection

Pour travailler, le soudeur doit être protégé des rayonnements et des brûlures sur tout le corps par des vêtements appropriés et une protection faciale. Les étapes suivantes doivent être respectées :

• Enfilez des vêtements de protection avant de souder.
• Enfilez des gants.

- Ouvrez les fenêtres ou utilisez un ventilateur pour assurer une aération suffisante.

- Portez des lunettes et un masque de protection.

- Portez des gantelets faits d'un tissu approprié (cuir) sur les deux mains. Ils doivent être en parfait état.

- Un tablier approprié doit être porté pour protéger les vêtements contre les étincelles volantes et les brûlures. Si la nature du travail, par ex. le soudage au-dessus de la tête, l'exige, une combinaison de protection et, si nécessaire, une protection de la tête doivent être portées.

Protection CONTRE les rayonnements et les brûlures

• Sur le poste de travail, apposez une pancarte « Attention ! Ne pas regarder les flammes directement ! » pour indiquer le risque pour les yeux. Les lieux de travail doivent être protégés autant que possible de manière à protéger les personnes se trouvant à proximité. Les personnes non autorisées doivent rester à distance des travaux de soudage.
• À proximité immédiate des postes de travail fixes, les murs ne doivent être ni clairs ni brillants. Les fenêtres doivent être protégées au moins jusqu'à hauteur de la tête contre la transmission ou la réflexion du rayonnement, par ex. par une peinture appropriée.

• Classification des appareils CEM

Conformément à la norme IEC 60974-10, il s'agit ici d'un poste à souder avec une compatibilité électromagnétique de classe A. Les appareils de classe A sont des appareils conçus pour être utilisés dans tous les environnements hormis les habitations et les environnements directement reliés à un réseau d'alimentation à basse tension alimentant (également) une habitation. Les appareils de classe A doivent respecter les valeurs seuils de la classe A.

AVERTISSEMENT : les appareils de classe A sont prévus pour être utilisés dans un environnement industriel. Les grandeurs perturbatrices irradiées mais aussi dues à la performance peuvent rendre difficile le respect de la conformité électromagnétique dans d'autres environnements.

Même si l'appareil respecte les limites d'émission conformément à la norme, les appareils correspondants peuvent néanmoins provoquer des interférences électromagnétiques dans les installations et appareils sensibles. L'utilisateur est responsable de toute interférence causée par l'arc lors de l'utilisation et doit prendre les mesures de protection appropriées. Pour cela, l'utilisateur doit porter une attention particulière :

• aux câbles secteur, de commande, de signalisation et de télécommunication;
• aux ordinateurs et autres appareils commandés par microprocesseur;
• aux appareils de télévision, radios et autres appareils de reproduction sonore ou visuelle;
• aux dispositifs de sécurité électroniques et électriques;

- aux personnes portant un stimulateur cardiaque ou un appareil auditif;

- aux dispositifs de mesure et d'étalonnage;

- à la résistance aux interférences provenant d'autres dispositifs à proximité;

- à l'heure à laquelle les travaux sont effectués.

Pour réduire les éventuels rayonnements parasites, il est recommandé : - d'équiper la prise avec un filtre réseau,

- d'effectuer régulièrement la maintenance de l'appareil et de le garder en bon état d'entretien,

- les câbles de soudage doivent être complètement déroulés et si possible parallèlement au sol

- les appareils et installation mis(es) en danger par des rayonnements parasites doivent être retirés ou blindés de la zone de travail dans la mesure du possible.

! REMARQUE :

Cet appareil est conforme à la norme IEC 61000-3-12 à condition que la puissance de court-circuit Ssc soit supérieure ou égale à5692,5 kW au point d'interface entre l'alimentation de l'utilisateur et le réseau public. Il incombe à l'installateur ou à l'utilisateur de l'appareil de garantir, le cas échéant après concertation avec le gestionnaire de réseau de distribution, que l'appareil ne sera branché qu'à un réseau d'alimentation dont la puissance de court-circuit Ssc sera supérieure ou égale à 5692,5 kW.

! REMARQUE :

Déterminez (si nécessaire avec l'aide de votre fournisseur d'électricité) l'impédance max. du système Zmax au point d'interface de l'alimentation utilisateur.

L'appareil ne doit être branché qu'à une source d'électricité présentant une impédance système Zmax de 0,242 Ω ou moins.

• Protection contre les surcharges

Protégez le poste à souder contre toute surcharge thermique, avec un dispositif de protection automatique (thermostat à réenclenchement automatique). Le dispositif de protection permet de couper le circuit électrique en cas de surcharge. En cas de surchauffe, les termes : « over heating » s'affichent à l'écran.

En cas de déclenchement du dispositif de protection, laissez l'appareil refroidir. Au bout de 15 minutes, l'appareil est de nouveau fonctionnel.

• Avant la mise en service

Sortez tous les composants de l'emballage et vérifiez que le poste à souder MIG à arc pulsé et les différentes parties ne sont pas endommagés. Dans le cas contraire, n'utilisez pas le poste à souder MIG à arc pulsé. Contactez le service après-vente du fabricant.

Enlevez tous les films protecteurs et autres emballages de transport. ■ Vérifiez que la livraison est complète.

- Sélection du processus de soudage

REMARQUE : Toutes les valeurs des schémas ci-après ne sont fournies qu'à titre d'exemple et ne constituent en aucun cas une recommandation pour des paramètres de soudage.

Schéma 1 Schéma 2

MAG FLUX Ø 0.8 2T 60 A 15.3 V 4.3 2.0 m +1.3 +0.9 m/min mm INDUCTANCE ARC LENGTH WELDING PROCESS MAG MIG PULSE MIG DUAL PULSE LIFT TIG MMA

Lorsque vous allumez l'appareil, le dernier type de soudage utilisé est automatiquement activé. Les paramètres (courant, tension, etc.) correspondants sont également chargés. Pour modifier le type de soudage, appuyez sur le commutateur rotatif pour le réglage du courant de soudage 13 (ci-après commutateur 13). Tournez le commutateur 13 pour sélectionner le champ supérieur gauche. Vous y trouverez le type de soudage actuellement sélectionné [MAG dans le schéma 1]. Appuyez de nouveau sur le commutateur 13.

Le menu pour le choix du type de soudage s'affiche [voir schéma 2]. Tournez le commutateur ^13 pour sélectionner le type de soudage souhaité. Confirmez votre choix en appuyant de nouveau sur le commutateur ^13. Appuyez sur le commutateur rotatif pour régler la tension de soudage ^12, afin de sélectionner le type de soudage correspondant.

- Montage pour soudage avec électrodes à fil

ATTENTION ! Évitez les risques d'électrocution, de choc électrique, de blessure ou de dommages matériels. Pour cela, débranchez la prise du secteur avant tout travail de maintenance et avant tout travail préparatoire.

REMARQUE : Selon l'application, vous aurez besoin de fils à souder différents.

Le galet d'entraînement, l'élément de torche et la section du fil à souder doivent toujours correspondre. L'appareil est conçu pour des bobines de fil de max. 15 kg.

- Changement de l'âme de soudage

L'âme de soudage prémontée ^15 est prévue pour du fil d'aluminium. L'âme de soudage non prémontée ^36 convient pour du fil d'acier, d'inox et du fil fourré. Desserrez l'écrou de sécurité ^34, en le tournant dans le sens anti-horaire. Sortez ensuite l'âme de soudage ^15 du faisceau avec raccord direct ^7 et insérez la nouvelle âme de soudage par l'extrémité fine dans le faisceau avec raccord direct ^7. Poussez la nouvelle âme de soudage entièrement à l'intérieur et fixez-la à l'aide de l'écrou de sécurité ^34. Lorsque vous raccordez la torche à l'âme ^36 (non prémontée), poussez d'abord le petit tube ^31 dans l'ouverture (en bas) prévue à cet effet au niveau du raccord central Euro du poste à souder. Cela permet de garantir l'avancée fluide du fil.

- Adaptation de l'appareil pour le soudage à fil solide sous gaz inerte

La figure T illustre les bons raccords pour le soudage à fil solide sous gaz inerte.

T 7 + - 6 4

• Branchez d'abord la priseavec le pôle « + » (cf. fig. T). Serrez en tournant dans le sens horaire. En cas de doute, demandez conseil à un spécialiste.
• Branchez ensuite le faisceau avec raccord direct avec le raccord correspondant (cf. fig. T). Fixez le raccord en serrant la bague de fixation dans le sens horaire.
• Branchez ensuite le câble de mise à la terre avec le pôle « - » correspondant (cf. fig. T). Serrez le raccord en tournant dans le sens horaire. Enlevez le capuchon de protection du raccord de gaz à l'arrière de l'appareil.

- Branchez enfin l'arrivée de gaz inerte, réducteur de pression (non fourni) compris, au raccord de gaz 24 (cf. fig. C). Vous aurez besoin de gaz inerte si vous n'utilisez pas de fil fourré avec gaz inerte solide intégré. Tenez compte des consignes sur le réducteur de pression (non fourni). La formule suivante vous permettra de déterminer le débit de gaz nécessaire : Diamètre du fil en mm x 10 = débit de gaz en l/min

Pour un diamètre de 0,8 mm, la valeur obtenue est ainsi d'environ 8 l/min.

- Adaptation de l'appareil pour le soudage avec fil fourré sans gaz inerte

Si vous utilisez du fil fourré avec gaz inerte intégré, vous n'avez pas besoin d'une alimentation externe en gaz inerte.

U 7 + - 6 4

• Branchez d'abord la priseavec le pôle «- » (cf. fig. U). Serrez en tournant dans le sens horaire. En cas de doute, demandez conseil à un spécialiste.
• Branchez ensuite le faisceau avec raccord directavec le raccord correspondant. Fixez le raccord en serrant le raccord dans le sens horaire. Reliez le câble de mise à la terreau pôle « + » correspondant (cf. fig. U) et tournez le raccord dans le sens horaire pour le fixer.

- Préparer le fil de soudage

Déverrouillez et ouvrez le couvercle pour l'unité d'apport de fil, en poussant le bouton de déverrouillage vers le haut. Déverrouillez l'unité de galet en tournant la fixation de la bobine de fil de soudage dans le sens antihoraire (cf. fig. G). Tirez la fixation de la bobine de fil de soudée du support de la bobine de fil d'apport (cf. fig. G).

REMARQUE : Vérifiez que l'extrémité du fil ne se défait pas et que la bobine se déroule toute seule. L'extrémité du fil ne doit être défaite que pendant le montage.

■ Défaites entièrement la bobine de fil de soudage, pour qu'elle se déroule sans problème. Toutefois, ne défaites pas encore l'extrémité du fil. Si la bobine de fil a un diamètre d'env. 10 cm, enlevez l'adaptateur Pour les bobines de fil d'un diamètre d'env. 5 cm, laissez l'adaptateur en position. ■ Posez la bobine de fil sur le support de la bobine de fil d'app31t Veillez à ce que la bobine se déroule du côté du passe-fil 29 et à ce que l'extrémité du fil de soudage se trouve sous la bobine de soudage (cf. fig. M et N). ■ Reposez la fixation de la bobine de soudaet verrouillez-le en appuyant et tournant dans le sens horaire. ■ Desserrez la vis de réglage et basculez-la vers le bas (cf. fig. I). ■ Tournez l'unité de galet de press divers le côté (cf. fig. J). ■ Desserrez le support de galet d'entraînementen tournant dans le sens antihoraire et tirez-le vers l'avant (cf. fig. K). Vérifiez sur le dessus du galet d'entraînement l'épaisseur du fil correspond bien. Si nécessaire, retournez ou remplacez le galet d'entraînement 21. Le fil de soudage doit se trouver dans la rainure supérieure ! ■ Reposez le support du galet d'entraînem 37 tet vissez-le dans le sens horaire. Enlevez la buse du brûle en tirant et tournant dans le sens horaire (cf. fig. L). ■ Dévissez la buse de soudage correspondante 17, 18, 19 ou 20 (cf. fig. L). ■ Veillez à ce que le faisceau avec raccord direct soit le plus droit possible en partant du poste à souder (le poser au sol).

■ Saisissez l'extrémité du fil du bord de la bobine.

Coupez l'extrémité du fil avec une pince coupante pour enlever le bout abîmé et tordu du fil (cf. fig. M).

REMARQUE : Le fil de soudage doit toujours être tendu pour éviter que le rouleau ne se vide ! Il est conseillé de travailler à deux personnes.

■ Poussez le fil de soudage dans le passe291(cf. fig. N). ■ Passez le fil de soudage le long du galet d'entraînement poussez-le ensuite dans le passe-fil 29. ■ Faites pivoter l'unité de galet de press 26vers le galet d'entraînement 21 (cf. fig. P). ■ Posez la vis de réglage (cf. fig. P).

Réglez la contre-pression au moyen de la vis de réglage. Le fil à souder doit être tendu entre le galet de pression et le galet d'entraînement dans le guide supérieur, sans être écrasé (cf. fig. O).

Allumez le poste à souder en actionnant l'interrupteur principal (cf. fig. C).

■ Actionnez la touche de la torde. Veillez à ce que la bouteille de gaz inerte reste bien fermée jusqu'à ce que le fil de soudage soit dans la position souhaitée.

■ Le dispositif d'entraînement du fil fait alors passer le fil de soudage dans le faisce ² uet le brûleur ^10.

- Dès que le fil de soudage dépasse de 1–2 cm du col de cygne, relâcher la touche du brûleur (cf. fig. Q).

■ Éteignez le poste à souder.

■ Revissez la buse de soudage corresponda 17, 18, 19 ou 20 (cf. fig. R). Veillez à ce que l'élément de torche 17, 18, 19 ou 20 soit adapté au diamètre du fil de soudage utilisé. Pour le fil de soudage fourni, utilisez l'élément de torche 17, 18, 19 ou 20 à la désignation 1,0 ou 1,0 A, lorsque vous utilisez le fil solide en aluminium.

Reliez la buse du brûle8rau col de cygne 30 en tournant vers la droite (cf. fig. S).

Avertissement

Pour prévenir tout risque de choc électrique, de blessure ou de dommage, débranchez la fiche secteur de la prise murale avant toute intervention de maintenance ou tout travail préparatoire.

• Soudage avec du fil-électrode
• Allumer et éteindre l'appareil

Pour allumer et éteindre le poste à souder, actionnez l'interrupteur principal ^23. Débranchez la fiche secteur de la prise murale si vous n'utilisez pas le poste à souder pendant un long moment. C'est le seul moyen de mettre l'appareil hors tension.

REMARQUE : Toutes les valeurs des schémas ci-après ne sont fournies qu'à titre d'exemple et ne constituent en aucun cas une recommandation pour des paramètres de soudage.

- Soudage MAG

Schéma 3 Schéma 4

MAG FLUX Ø 0.8 2T 60 A 15.3 V 4.3 2.0 m +1.3 +0.9 m/min mm INDUCTANCE ARC LENGTH

MAG FLUX Ø 0.8 2T FLUX Ø0.6 Fe+CO Ø0.8 Fe+MIX 80/20 Ø0.9 Ø1.0

Si vous choisissez le mode MAG, vous avez le choix entre fil fourré et fil d'acier.

Appuyez d'abord sur le commutateur rotatif pour le réglage du courant de soudage 13 (ci-après commutateur 13).

Tournez le commutateur ^13 pour sélectionner le champ supérieur central. Vous y trouverez le type de fil actuellement sélectionné [FLUX 0,08 dans le schéma 3]. Appuyez de nouveau sur le commutateur ^13, Pour aller au menu de sélection du fil [schéma 4].

Tournez et appuyez sur le commutateur ^13 pour sélectionner le fil de soudage et, le cas échéant, le gaz inerte utilisé. Pour le fil d'acier (Fe + CO / Fe + MIX 80/20), vous pouvez utiliser du CO2 ou un mélange de 80% d'argon / 20% de CO2 comme gaz inerte. Tournez et appuyez ensuite sur le commutateur ^13 pour régler le diamètre du fil. Appuyez sur le commutateur de réglage de la tension ^12 (ci-après Commutateur ^12 ) pour revenir aux paramètres de soudage. Vous pouvez alors choisir dans la barre supérieure de manière analogique entre « 2T » (2 temps) et « 4T » (4 temps). Pour le soudage à 2 temps, la tension est activée tant que vous appuyez sur la gâchette de la torche.

Pour le soudage à 4 temps, la tension est activée dès que vous appuyez brièvement sur la gâchette de la torche avant de la relâcher. La tension est désactivée dès que vous rappuyez sur la gâchette.

Tournez le commutateur ^13 pour régler le courant de soudure. L'avancement du fil s'adapte automatiquement et l'écran affiche une indication pour l'épaisseur du matériau à souder, en mm.

Tournez le commutateur ^12 pour régler la tension et modifier, par conséquent, la longueur de l'arc « ARC LENGTH ». Si vous appuyez sur le commutateur ^12 avant de le tourner, vous pouvez ajuster l'inductance « INDUCTANCE ».

• Soudage PMIG

Schéma 5

Pour réduire la formation d'éclaboussures et pour une meilleure stabilité de l'arc, vous pouvez choisir le type MIG pulsé. Ce procédé permet de choisir entre fil d'acier, CrNi, CuSi, AlMg, AlSi et fil d'aluminium [schéma 5]. Le gaz inerte utilisé reste indiqué.

Vous utiliserez les gaz inertes suivants en fonction du fil choisi :

Fe (fil d'acier) : [80% d'argon / 20 % de CO2]

Fil CrNi (inox) : [98% d'argon / 2 % de CO2]

CuSi, AlMg, AlSi et fil d'aluminium : [100% d'argon]

La navigation dans le menu PMIG se fait comme la navigation dans le menu « MAG », par le biais des commutateurs 12 et 13. Vous pouvez également régler le diamètre du fil de soudage utilisé et choisir entre « 2T » et « 4T ».

• Soudage DPMIG

Le procédé MIG double pulsée réduit la transmission de chaleur sur le matériau. Ce procédé convient ainsi particulièrement pour le soudage sur des tôles fines en acier et en aluminium.

Pour ce procédé, vous pouvez utiliser les mêmes fils-électrodes et les mêmes gaz inertes que pour le soudage PMIG. La navigation dans le menu DPMIG se fait comme la navigation dans le menu « MAG », par le biais des commutateurs 12 et 13. Vous pouvez également régler le diamètre du fil de soudage utilisé et choisir entre « 2T » et « 4T ».

Après avoir sélectionné le fil de soudage utilisé, vous pouvez appuyer deux fois sur le commutateur 13 pour ouvrir le diagramme des paramètres. Vous pouvez configurer les différents paramètres pour le procédé DPMIG. Nous recommandons d'utiliser les paramètres préconfigurés. Les utilisateurs expérimentés pourront configurer les différents paramètres pour ajuster plus précisément le soudage à leurs travaux. Pour réinitialiser les paramètres configurés, retournez dans le menu DPMIG [schéma 6] et appuyez pendant 5 secondes sur le commutateur 12.

Schéma 6

Les pièces soudées étant très chaudes, vous risquez de vous brûler. Utilisez toujours une pince pour déplacer les pièces soudées chaudes.

Une fois le poste à souder branché sur le secteur, procédez comme suit :

Enfilez des vêtements de protection conformément aux instructions et préparez votre poste de travail.

Raccordez le câble de masse avec la borne de masse sur la pièce à traiter. Assurez-vous que le contact électrique est correct.

La pièce à usiner ne doit pas présenter de peinture ou de rouille sur la partie à souder.

- Configurez le paramètre de soudage en fonction du procédé de soudage sélectionné.

Approchez la buse du brûleur de l'endroit de la pièce à usiner où vous souhaitez réaliser le soudage.

■ Actionnez la touche du brûle pour faire avancer le fil de soudage. Lorsque l'arc brûle, l'appareil fait progresser le fil de soudure dans le bain de fusion de soudure.

Pour estimer le réglage optimal du courant de soudure, effectuez un test sur un échantillon. L'arc est bien réglé lorsqu'il émet un ronflement doux et régulier.

En cas de bruit pétaradant, augmentez la puissance (augmentez le courant de soudage).

Lorsque le noyau de soudure est suffisamment grand, passez le brûleur lentement le long du bord souhaité. La distance entre la buse du brûleur et la pièce à traiter doit être la plus réduite possible (10 mm max.).

Faites éventuellement des allers-retours pour étendre le bain de fusion. Pour les personnes les moins expérimentées, la première difficulté consiste à générer un arc correct. Pour cela, vous devez régler correctement le courant de soudure.

La profondeur de soudage (profondeur de la soudure dans le matériau) doit être assez importante, mais le bain de fusion ne doit pas traverser la pièce à traiter.

Le fil de soudage ne peut pas fondre correctement si le courant de soudure est trop faible. Dans ce cas, le fil de soudage plonge dans le bain de fusion jusqu'à la pièce à traiter.

Laissez refroidir la soudure avant d'éliminer le laitier. Pour reprendre une soudure là où vous l'avez interrompue :

- Éliminez le laitier sur le point de démarrage.

Allumez l'arc dans la rainure, dirigez-le vers le point de démarrage, faites-le fondre correctement puis reprenez la soudure.

! ATTENTION ! Après le soudage, veillez à toujours reposer le brûleur sur un support isolé.

À la fin des travaux de soudage et lors d'une pause, éteignez toujours le poste à souder et débranchez la fiche secteur de la prise murale.

- Créer un cordon de soudure

Point ou soudure par à-coups

Le brûleur est poussé vers l'avant. Résultat : la profondeur de pénétration est plus faible, la largeur du cordon est plus grande, le dessus (surface visible du cordon) est plus plat et la tolérance aux défauts de liaison est accrue (défaut de fusion du matériau).

Cordon de soudure tiré

Le brûleur est éloigné du cordon de soudure (fig. V). Résultat : La profondeur de pénétration est plus grande, la largeur du cordon est plus petite, le dessus est plus haut et la tolérance aux défauts de liaison est moindre.

Liaisons soudées

Il existe deux types de liaisons en matière de soudure : liaisons soudées bout à bout (angle extérieur) et soudage d'angle (angle intérieur et recouvrement).

Liaison soudée bout à bout

Pour une liaison soudée bout à bout sur un matériau de 2 mm d'épaisseur max., les bords á soudés sont juxtaposés. Pour les matériaux plus épais, il convient d'écarter les pièces de 0,5 à 4 mm. La distance idéale dépend du matériau soudé (aluminium ou acier), de la composition du matériau et du type de soudure choisi. Testez la distance optimale sur un échantillon.

Liaison soudée bout à bout plate

Réalisez un soudage sans interruption avec une profondeur de pénétration suffisante. Cette opération nécessite une bonne préparation. La qualité de la soudure dépend de l'intensité du courant, de la distance entre les bords soudés, de l'inclinaison du brûleur et du diamètre du fil à souder. Plus le brûleur est vertical au-dessus de la pièce à traiter, plus la profondeur de pénétration est importante.

Pour prévenir ou limiter les déformations lors du durcissement du matériau, fixez les pièces à traiter. Évitez de rigidifier la structure soudée pour prévenir les cassures au niveau de la soudure. Vous pouvez réduire ces risques en tournant la pièce à traiter de manière à pouvoir réaliser la soudure en un passage dans chaque sens.

Liaison soudée sur l'angle extérieur

Ce type de préparation est très simple (fig. W, X).

Elle ne convient pas pour les matériaux plus épais. Dans ce cas, il est préférable de préparer la liaison comme indiqué ci-dessous, où le bord d'une des plaques est biseauté (fig. Y)

Y 45°

Soudage d'angle

Pour réaliser un soudage d'angle, les deux pièces à traiter sont posées perpendiculairement l'une par rapport à l'autre. Le cordon doit avoir une forme triangulaire avec des côtés isocèles et une forme légèrement concave (fig. Z, AA).

Liaison soudée dans l'angle intérieur

La préparation de cette liaison soudée est très simple et convient pour des épaisseurs jusqu'à 5 mm. La dimension « d » doit être le plus possible réduite et ne doit en aucun cas dépasser 2 mm (fig. Z).

Z d

AA 90° 90°

Elle ne convient pas pour les matériaux plus épais. Dans ce cas, il est préférable de préparer une liaison comme illustré dans la figure Y, où le bord d'une des plaques est biseauté.

Liaison soudée par recouvrement

Cette technique est notamment utilisée pour les bords à souder droits. La soudure est réalisée par un cordon de soudure d'angle normal. Les deux pièces à traiter doivent être placées le plus près possible l'une de l'autre (Figure AB).

AB

- Soudage MMA

■ Vérifier que l'interrupteur principi33 est sur la position « O » (« OFF ») et que le cordon d'alimentation 3 n'est pas branché à la prise secteur. - Brancher le porte-électrodes et la borne de masse 4 au poste à souder, comme dans la figure AC. Veillez également à tenir compte des indications du fabricant d'électrodes et à vérifier la polarité en fonction du type d'électrodes utilisées.

Enfilez des vêtements de protection conformément aux instructions et préparez votre poste de travail.

- Branchez la borne de masse à la pièce à usiner.

■ Insérez l'électrode dans le porte-électrodes

Allumer l'appareil en mettant l'interrupteur principé en position « I » (« ON »).

Choisissez le mode « MMA » comme dans le paragraphe « Sélection du processus de soudage ».

AC 5 + - 4

REMARQUE : Toutes les valeurs des schémas ci-après ne sont fournies qu'à titre d'exemple et ne constituent en aucun cas une recommandation pour des paramètres de soudage.

Schéma 7

MMA ANTI STICK YES VRD YES 140 57.8 A V HOT ARC START FORCE 45 34 % %

Lorsque vous choisissez le procédé MMA, vous pouvez régler le courant de soudage en tournant le commutateur rotatif pour le réglage du courant de soudage ^13 (ci-après commutateur ^13 ). En outre, vous pouvez activer les fonctions ANTI STICK et VRD en appuyant sur le commutateur ^13 et en le tournant. [Schéma 7] ANTI STICK empêche les électrodes de coller sur la pièce à usiner. VRD permet de réduire la tension lorsque vous n'êtes pas en train de souder. Cela permet d'augmenter la sécurité lors de vos travaux. Si vous tournez ou appuyez sur le commutateur avant de le tourner pour le réglage de la tension ^12, vous pouvez régler les valeurs HOT START et ARC FORCE. Lorsque vous augmentez la valeur HOT START, vous simplifiez l'allumage de l'arc. À l'instar de la valeur ANTI STICK, ARC FORCE permet d'empêcher que l'électrode reste collée sur la pièce à usiner.

REMARQUE : Vous trouverez dans le tableau suivant les valeurs indicatives sur le courant de soudure en fonction du diamètre de l'électrode.

∅ électrodes Courant de soudage

1,6 mm 40 – 60 A

2,0 mm 60 – 80 A

2,5 mm 80–100 A

3,2 mm 100–140A

ATTENTION ! La borne de masse 4 et le porte-électrodes 5 /l'électrode ne doivent jamais entrer en contact direct.

ATTENTION ! Lors d'un soudage avec des baguettes d'électrodes, le support d'électrodes 5 et la borne de terre 4 doivent être raccordées selon les indications du fabricant d'électrodes.

Enfilez des vêtements de protection conformément aux instructions et préparez votre poste de travail. Pour terminer le travail, mettre l'interrupteur principal sur « O » (« OFF »). ATTENTION ! Ne tamponnez pas l'électrode sur la pièce à usiner. Vous risqueriez de l'endommager ou de ne pas déclencher l'arc correctement. Dès que l'arc est déclenché, essayez de garder une distance par rapport à la pièce à usiner qui correspond au diamètre de l'électrode utilisée. La distance doit être constante pendant les travaux de soudure. L'électrode doit avoir une inclinaison de 20–30 degrés dans le sens du travail. ATTENTION ! Utilisez toujours une pince pour enlever les électrodes usagées ou déplacer les pièces à usiner brûlantes. Veillez à déposer le porte-électrodes sur un support isolant. Laissez refroidir la soudure avant d'éliminer le laitier. Pour reprendre une soudure là où vous l'avez interrompue :

Enlevez les scories sur le point de raccord.

Allumez l'arc dans la rainure, dirigez-le vers le point de raccord, faites-le fondre correctement puis reprenez la soudure. ATTENTION ! Les travaux de soudure produisent de la chaleur. Après utilisation, laissez refroidir le poste à souder au moins une demi-heure en circuit ouvert. Vous pouvez également le laisser refroidir pendant une heure. Ne remballez l'appareil qu'une fois que sa température est normale. ATTENTION ! Une tension inférieure de 10% à la tension nominale d'entrée peut avoir les conséquences suivantes :

■ Le courant diminue sur l'appareil. L'arc est interrompu ou devient instable.

! ATTENTION !

Le rayonnement de l'arc peut provoquer des inflammations oculaires et des brûlures de la peau. - Les scories peuvent provoquer des blessures oculaires et des brûlures. Utiliser uniquement les câbles de soudage fournis avec l'appareil. Vous avez le choix entre un soudage par point ou au cordon. Vous trouverez ci-après l'impact de la direction du mouvement sur la propriété de la soudure :

	Soudage par point Soudage au cordon
Pénétration petite plus grande
Largeur de la soudure plus grande petite
Cordon de soudure plus plat plus épais
Défaut de la soudure plus grande petite

REMARQUE : Vous pouvez choisir le type de soudure le plus adapté après avoir effectué un essai. ! REMARQUE : Remplacez l'électrode une fois qu'elle est entièrement usée.

- Soudage TIG

Pour le soudage TIG, veuillez vous reporter aux indications de votre torcher TIG. Le mode WIG/TIG peut être activé conformément à la description sous « Sélection du processus de soudage ».

REMARQUE : Toutes les valeurs des schémas ci-après ne sont fournies qu'à titre d'exemple et ne constituent en aucun cas une recommandation pour des paramètres de soudage.

Schéma 8

LIFT TIG | ANTI STICK YES 22 | 11.3 A V UP TIME 0.1 s

Lorsque vous choisissez le procédé TIG, vous pouvez régler le courant de soudage en tournant le commutateur rotatif pour le réglage du courant de soudage 13 (ci-après commutateur 13). En outre, vous pouvez activer la fonction ANTI STICK en appuyant sur le commutateur 13 et en le tournant. [Schéma 8] ANTI STICK empêche les électrodes de coller sur la pièce à usiner. Tournez le commutateur pour le réglage de la tension 12 pour régler la valeur pour UP TIME. Elle indique la vitesse à laquelle le courant démarre au début du travail de soudage. Plus la valeur est élevée, plus le démarrage est lent.

- Maintenance et nettoyage

REMARQUE : Vous devez effectuer régulièrement la maintenance et les réparations du poste à souder afin d'en garantir le bon fonctionnement, ainsi que la conformité aux consignes de sécurité. Toute utilisation non conforme risque d'endommager l'appareil. Seul un électricien spécialiste qualifié est habilité à effectuer les réparations.

Coupez l'alimentation électrique principale et actionnez l'interrupteur principal de l'appareil avant d'effectuer tout travail de maintenance sur le poste à souder.

Nettoyez régulièrement le poste à souder avec de l'air, un chiffon ou une brosse.

En cas de composants défectueux ou nécessitant un remplacement, adressez-vous au personnel compétent.

Récupérer les matières premières plutôt que d'éliminer les déchets!

Conformément à la directive européenne 2012/19/EU, les appareils électriques usagés doivent être collectés séparément et recyclés dans le respect de l'environnement. Éliminez l'appareil auprès d'une entreprise de recyclage agréée ou du point de collecte de votre commune. Respectez les directives en vigueur. En cas de doute, contactez votre point de collecte.

L'appareil, les accessoires et l'emballage doivent être recyclés dans le respect de l'environnement. Ne jetez jamais les appareils électriques avec les ordures ménagères ! Vous vous conformez ainsi aux obligations légales et contribuez de manière essentielle à la protection de l'environnement.

Respectez le marquage sur les différents emballages et triez-les si nécessaire. Les emballages sont identifiés par des abréviations (a) et des chiffres (b) ayant la signification suivante : 1–7 : plastiques, 20–22 : papier et carton, 80–98 : composites.

• Déclaration de conformité UE

Nous, la société

C. M. C. GmbH

Responsable des documents :

déclarons sous notre responsabilité exclusive que le produit

Poste à souder multiprocédés avec technologie double pulsée

IAN : 389215_2107

Réf : 2422

Année de fabrication : 2022/18

Modèle : PMPS 200 A1

satisfait aux exigences de protection essentielles indiquées dans les directives européennes

Directive UE compatibilité électromagnétique :

2014/30/EU

Directive relative à la basse tension :

2014/35/EU

Directive RoHS :

2011/65/UE + 2015/863/UE

et leurs modifications.

L'objet de la déclaration décrit ci-dessus satisfait aux prescriptions de la directive 2011/65/UE du Parlement et du Conseil Européen datée du 8 juin 2011 et relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. Pour l'évaluation de la conformité, les normes harmonisées suivantes ont été prises comme références :

EN 60974-10:2014/A1:2015

St. Ingbert, le 01/12/2021

C.M.C. GmbH Katharma-Loth-Str. 15 66386 St. Anglott Telefon: [phone] Telefax: [phone]

- Assurance qualité -

Garantie de la creative marketing consulting gmbh

date d'achat. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Article L217-16 du code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-4 du code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du code de la consommation

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle;

- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;

2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-12 du code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 1ER alinéa du Code civil

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

- Période de garantie et revendications légales pour vices

La durée de la garantie n'est pas rallongée par la prestation de garantie. Ceci s'applique aussi aux pièces remplacées et réparées. Les dommages et les vices que se trouvent déjà éventuellement à l'achat doivent être signalés immédiatement après le déballage. Les réparations dues après la fin de la période de garantie sont payantes.

- Étendue de la garantie

L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme p. ex. des interrupteurs, des batteries et des éléments fabriqués en verre.

La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant. Toutes les indications fournies dans le manuel d'utilisation doivent être scrupuleusement respectées pour garantir une utilisation conforme du produit. Les utilisations ou manipulations déconseillées dans le mode d'emploi ou sujettes à un avertissement dans ce même manuel doivent impérativement être évitées.

Le produit est exclusivement destiné à un usage privé et non commercial. Les manipulations incorrectes et inappropriées, l'usage de la force ainsi que les interventions réalisées par toute autre personne que notre centre de service après-vente agréé annulent la garantie.

- Faire valoir sa garantie

Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :

Veuillez conserver le ticket de caisse et le numéro de référence de l'article (par ex. IAN) au titre de preuves d'achat pour toute demande. Le numéro de référence de l'article est indiqué sur la plaque signalétique, sur une gravure, sur la couverture de votre manuel (en bas à gauche) ou sur un autocollant placé sur la face arrière ou inférieure de l'appareil.

En cas de dysfonctionnement de l'appareil ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.

Tout produit considéré comme défectueux peut alors être envoyé sans frais de port supplémentaires au service après-vente indiqué, accompagné de la preuve d'achat et d'une description écrite du défaut mentionnant également sa date d'apparition.

REMARQUE : Le site www. lidl-service. com vous permet de télécharger le présent mode d'emploi, ainsi que d'autres manuels, des vidéos sur les produits et des logiciels.

PDF ONLINE www.lidl-service.com

Ce code QR vous permet d'accéder directement à la page du service après-vente de Lidl (www. lidl-service. com). Saisissez la référence de l'article (IAN) 389215 pour ouvrir le mode d'emploi correspondant.

Comment nous contacter :

FR, BE, CH

Nom : Ecos Office Forbach

Site web : www. cmc-creative. de

E-mail : service. fr@cmc-creative. de

Téléphone : 0033 (0) 3 87 84 72 34

Siège : Allemagne

IAN 389215_2107

Veuillez noter que les coordonnées fournies ci-après ne sont pas les coordonnées du service après-vente. Contactez d'abord le service après-vente mentionné ci-dessus.

Adresse :

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

ALLEMAGNE

Commande de pièces de rechange :

Dernière mise à jour · Stand van de informatie ·

Complément au mode d'emploi

NL BE

Complément au mode d'emploi

L'adaptateur 37 permet d'adapter le poste à souder PMPS 200 A1 pour l'utilisation de rouleaux de fils de soudage avec un fil de 450 g ou 1 kg.

Instructions pour le montage de l'adaptateur :

Desserrer d'abord la fixation bobine de fil d'apport ^28 et retirer l'adaptateur de la bobine de fil de soudage ^35. Monter l'adaptateur ^37 comme indiqué sur la figure AD. Pour ce faire, positionner l'adaptateur et fixer avec la fixation bobine de fil d'apport ^28. Pour assembler le rouleau de fil de 450 g ou 1 kg déballé, déverrouiller d'abord le verrou ^38 en appuyant dessus puis en tournant légèrement vers la gauche. Retirer ensuite le disque ^39. Placer ensuite le rouleau de fil sur le support correspondant. Veiller à ce que le rouleau soit déroulé du côté du passe-fil ^29 et que l'extrémité du fil de soudage soit au-dessus de la bobine de soudage. Replacer le disque ^39 en position et fixer le verrou ^38 en appuyant dessus et en tournant légèrement vers la droite. Procéder ensuite selon les instructions au chapitre « Préparer le fil de soudage » à partir du point « Desserrez la vis de reglage ^25 et basculez-la vers le bas (cf. fig. I). » Une bobine de fil entièrement assemblée (non incluse dans la livraison) est représentée sur la figure AE.
