TT300 - Platine_disque THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle à entraînement par courroie
Marque	Thomson
Modèle	TT300
Dimensions (L x l x H)	395 x 343 x 100 mm
Poids	2,47 kg
Alimentation	Adaptateur secteur externe 12 V, 200 mA, 2,4 W (entrée 100-240 V AC, 50/60 Hz)
Consommation en veille	0,3 W
Vitesses de lecture	33 1/3 tr/min et 45 tr/min
Type de cellule	MM (aimant mobile)
Cellule incluse	Audio Technica AT3600L
Rapport signal/bruit	≥ 40 dB
Sortie audio	Sortie ligne RCA (commutable PHONO/LINE)
Fonctions principales	Lecture automatique, arrêt automatique, pause, sélecteur de vitesse, levier de bras
Accessoires inclus	Plateau avec tapis, adaptateur 45 tr/min, couvercle anti-poussière, câble RCA, câble RCA vers jack 3,5 mm, adaptateur secteur, manuel
Entretien et nettoyage	Nettoyer avec un chiffon doux ; ne pas utiliser de produits abrasifs ou agressifs ; ne pas lubrifier ; débrancher avant nettoyage
Sécurité	Usage domestique uniquement ; ne pas exposer à l'humidité ou aux éclaboussures ; garder à au moins 20 cm du corps ; ne pas utiliser à l'extérieur
Pièces détachées et réparabilité	Cellule remplaçable (Audio Technica AT3600L) ; courroie d'entraînement réglable ; réparation par professionnel qualifié
Informations générales	Fabriqué en Chine ; conforme à la directive 2014/53/UE ; marque THOMSON sous licence Bigben Interactive

FOIRE AUX QUESTIONS - TT300 THOMSON

Comment installer ou réinstaller la courroie d'entraînement ?

Retirez le tapis du plateau et l'anneau en E de l'axe. Soulevez le plateau. Placez la courroie sur le bord interne du plateau et faites-la passer dans le trou. Tenez la courroie et placez-la sur la poulie du moteur. Remettez l'anneau en E et le tapis. Assurez-vous que la courroie n'est pas tordue.

Comment basculer entre les vitesses 33 et 45 tours ?

Utilisez le sélecteur de vitesse (8) situé sur le panneau avant. Appuyez une fois pour passer de 33 à 45 tr/min. La vitesse par défaut est 33 tr/min pour les disques 12 pouces.

Comment brancher la platine à des enceintes ou un amplificateur ?

Utilisez la sortie RCA (15) à l'arrière. Si le sélecteur PHONO/LINE (12) est sur LINE, branchez directement sur des enceintes actives. S'il est sur PHONO, vous devez brancher sur un préamplificateur phono externe.

Que faire si je n'entends aucun son ?

Vérifiez que la platine est allumée (interrupteur 16). Assurez-vous que le sélecteur PHONO/LINE est sur la bonne position selon votre équipement. Vérifiez les câbles et les connexions. Si vous utilisez le mode PHONO, un préampli externe est nécessaire.

Comment nettoyer l'aiguille et la cellule ?

Utilisez une brosse anti-statique ou un nettoyant spécial pour aiguilles. Évitez de toucher l'aiguille avec les doigts. Nez pas utiliser de produits liquides. Remettez le capuchon de protection quand vous ne l'utilisez pas.

Puis-je lire des disques 45 tours avec cette platine ?

Oui, utilisez l'adaptateur 45 tours fourni pour centrer le disque sur le plateau. Sélectionnez la vitesse 45 tr/min à l'aide du sélecteur de vitesse.

Comment remplacer la cellule (stylet) ?

La cellule est une Audio Technica AT3600L standard. Pour la remplacer, retirez l'ancienne en la déclipant délicatement du bras. Insérez la nouvelle en alignant les connecteurs. Consultez le manuel pour les détails.

L'arrêt automatique ne fonctionne pas, que faire ?

Appuyez sur le bouton Arrêt automatique (6) pour désactiver la fonction si le disque s'arrête trop tôt. Pour les disques très longs, désactivez cette fonction. Si le plateau ne s'arrête pas à la fin, appuyez à nouveau sur le bouton.

Comment entretenir la platine ?

Nettoyez le boîtier avec un chiffon doux. Ne jamais lubrifier les pièces. Protégez la platine de la poussière en utilisant le couvercle. Évitez l'humidité et la lumière directe du soleil.

Quelle est la garantie du produit ?

La garantie est celle prévue par la législation en vigueur (généralement 2 ans en Europe). Pour toute question, contactez le service support THOMSON à l'adresse [e-mail] ou par téléphone au 0969397959 (appel non surtaxé).

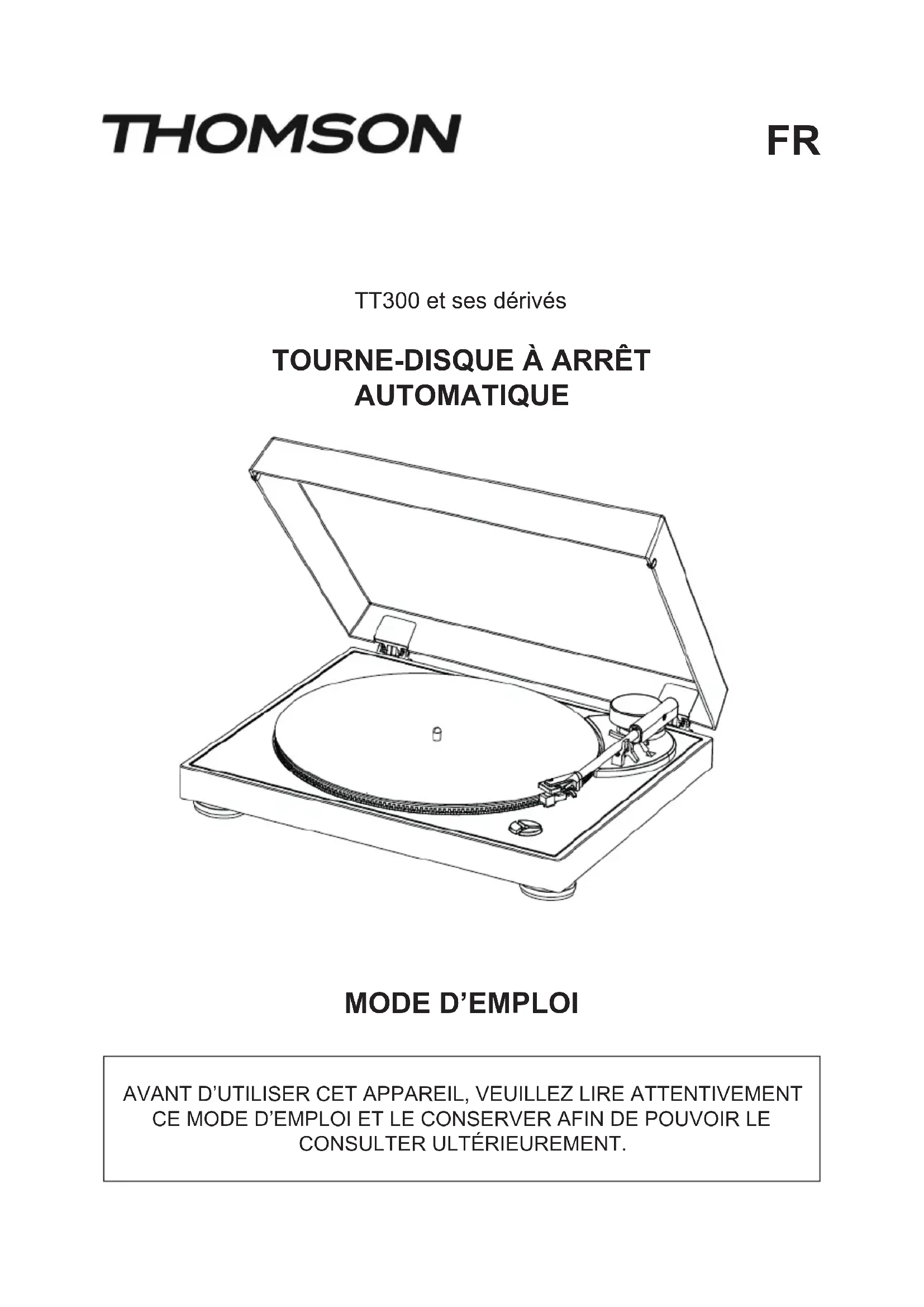

MODE D'EMPLOI TT300 THOMSON

TT300 et ses dérivés

Mode d'emploi

AVANT D'UTILISER CET APPAREIL, VEUILLEZ LIRE ATTENTIVEMENT CE MODE D'EMPLOI ET LE CONSERVER AFIN DE POUVOIR LE CONSULTER ULTÉRIEUREMENT.

Démarrage 2

Avertissements et consignes de sécurité 2

Contenu de la boîte 4

Précautions d'utilisation 4

Description des pièces 5

Fonctions et fonctionnement 6

Attention 6

Caractéristiques de l'adaptateur

d'alimentation externe 8

Protection de l'environnement 8

Informations complémentaires 8

Déclaration de conformité 8

Démarrage

Sortez l'appareil de la boîte. - Retirez tous les matériaux d'emballage du produit. - Placez les matériaux d'emballage dans la boîte ou jetez-les en toute sécurité en respectant les consignes de tri sélectif figurant sur l'emballage de l'appareil.

Avertissements et consignes de sécurité

Vous ne vous appliquerez pas.

1. Ne retirez jamais le boîtier de cet appareil.
2. Ne placez jamais cet appareil sur un autre équipement électrique.
3. Protégez le cordon d'alimentation de façon à éviter de marcher dessus ou de le coincer, particulièrement au niveau des fiches, des prises de courant et du point de sortie de l'appareil. Vérifiez que la tension d'alimentation correspond à la tension indiquée sur la plaque à l'arrière de l'appareil. Lorsque vous débranchez la prise secteur, retirez toujours la fiche de la prise. Ne tirez jamais sur le cordon. Avant de brancher la prise secteur, assurez-vous d'avoir effectué tous les autres branchements.
4. Utilisez uniquement des équipements/accessoires commandés par le fabricant.
5. Confiez toutes les réparations de l'appareil à des réparateurs qualifiés. Une réparation est nécessaire quand l'appareil a été endommagé d'une quelconque manière,
6. si le cordon d'alimentation est endommagé;
7. en cas de déversement de liquide ou d'insertion d'objets dans l'appareil;
8. en cas d'exposition de l'appareil à la pluie ou à l'humidité;
9. si l'appareil ne fonctionne pas normalement;
10. ou si l'appareil est tombé ou a subi un choc.
11. La plaque signalétique se trouve sur la partie inférieure de l'appareil.
12. Ne bloquez jamais les orifices de ventilation.
13. Assurez-vous de disposer d'un espace suffisant et stable autour de l'appareil pour assurer la ventilation.
14. Cet appareil doit être utilisé dans un environnement tempéré, à l'abri de la lumière directe du soleil, des flammes nues ou de la chaleur, des appareils de chauffage, des cuisinières ou de tout autre appareil (y compris des amplificateurs) qui génère de la chaleur. Ne l'installez pas à proximité de sources de chaleur.
15. Débranchez toujours l'appareil avant de le nettoyer. Ne lubrifiez aucune partie de cet

appareil. Nettoyez-le avec un chiffon doux. N'utilisez pas de produits abrasifs ni de nettoyants agressifs. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

1. Assurez-vous de toujours pouvoir accéder facilement au cordon d'alimentation, à la fiche ou à l'adaptateur, afin de pouvoir débrancher cet appareil de la prise secteur si nécessaire.
2. N'utilisez pas cet appareil à proximité d'un point d'eau. Il ne doit pas être en contact avec des gouttes ni des éclaboussures. N'utilisez pas cet appareil dans un environnement humide ou mouillé.
3. Débranchez cet appareil en cas d'orage ou si vous n'allez pas l'utiliser pendant une longue période.
4. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes représentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil, ni avec le cordon (risque d'étranglement).
5. Cet appareil doit être alimenté uniquement en très BASSE tension de sécurité correspondant au marquage figurant sur l'appareil.
6. La batterie doit être retirée de l'appareil avant de le mettre au rebut. L'appareil doit être débranché de l'alimentation lorsque vous retirez la batterie.
7. Lors de l'utilisation du produit, il doit être placé à au moins 20 cm de distance du corps humain.
8. Risque d'étouffement : Les petites pièces ne sont pas destinées aux enfants de moins de 3 ans ni aux personnes ayant tendance à mettre des objets non comestibles dans leur bouche.
9. Cet appareil est réservé à un usage domestique; ne l'utilise pas à l'extérieur.
10. L'adaptateur secteur sert de dispositif de déconnexion. L'adaptateur secteur de l'appareil ne doit pas être obstrué ou il doit rester aisément accessible pendant l'utilisation prévue. Pour déconnecter complètement l'alimentation électrique, l'adaptateur secteur de l'appareil doit être débranché de la prise secteur.

Le symbole de l'éclair dans un triangle équilatéral avertit les utilisateurs de la présence, à l'intérieur de l'appareil, de tensions électriques dangereuses non isolées suffisamment puissantes pour présenter un risque d'électrocution.

Le point d'exclamation dans un triangle indique la présence de consignes importantes relatives au fonctionnement et à l'entretien (réparation) dans la documentation accompagnant l'appareil.

Matériau de classe II
Courant continu
Courant alternatif
Pour une utilisation à l'intérieur uniquement

Contenu de boîte

Vérifiez et identifiez le contenu de votre boîte :

• Unité principale Tapis de plateau Adaptateur 45 tr/min
• Couvercle antipoussière de l'unité principale
• Câble RCA âme double vers RCA âme double Cable RCA femelle double vers prise jack stéréo 3,5 mm
• Adaptateur d'alimentation externe
• Manuel d'utilisateur

Précautions d'utilisation

• Une fois que la lecture a démarré, vous pouvez soulever et déplacer le bras de lecture à la main, mais vous devez utiliser la commande d'arrêt pour stopper la lecture.
• Ne placez rien sur le couvercle du tourne-disque. Les objets placés sur le couvercle pourraient créer des bruits dus aux vibrations ou chuter, en particulier pendant la lecture.
• Ne déplacez pas et ne soulevez pas le produit pendant la lecture. En effet, pendant la lecture, le disque tourne et vous pourriez endommager le disque, l'aiguille, la tête de lecture ou l'unité ou encore provoquer un dysfonctionnement. Retirez toujours le disque avant de déplacer ou de bouger cette unité.
• Vous pouvez ajuster la vitesse des vinyles 33 tours et 45 tours sous le produit.

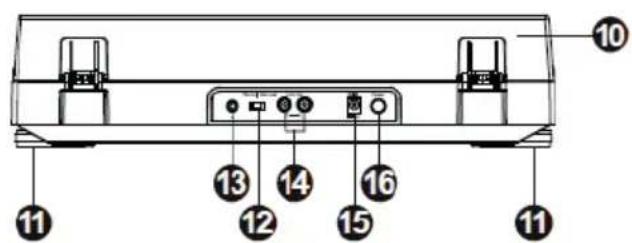

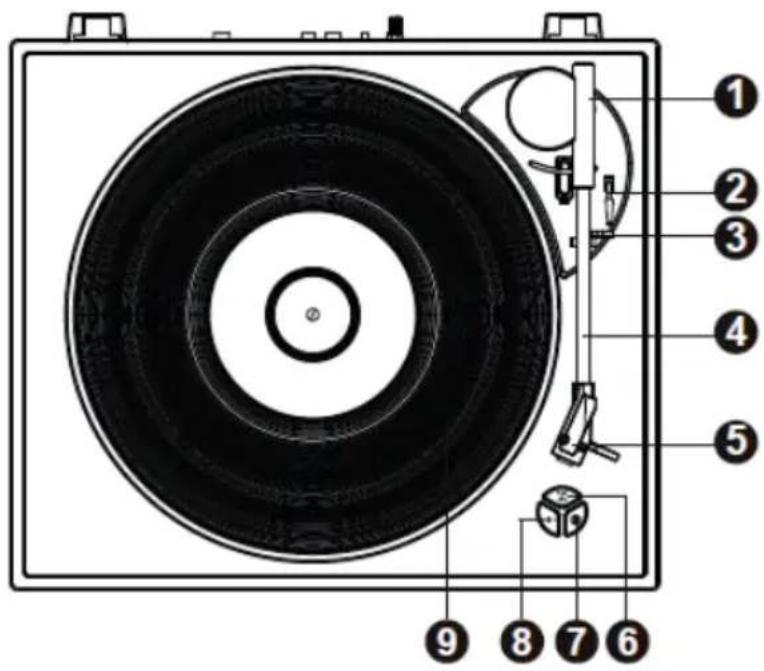

1.	Base du bras 9. Plateau de tourne-disque
2.	Levier du bras de lecture 10. Couvercle anti-poussière
3.	Repose-bras 11. Pieds du tourne-disque
4.	Bras de lecture 12. Sélecteur PHONO / LINE
5.	Tête de lecture 13. Mise à la terre
6.	Arrêt automatique 14. Sortie ligne RCA
7.	Pause 15.		Entrée d'adaptateur d'alimentation externe
8.	Sélecteur de vitesse 33/45 tours 16. Interrupteur Marche/Arrêt

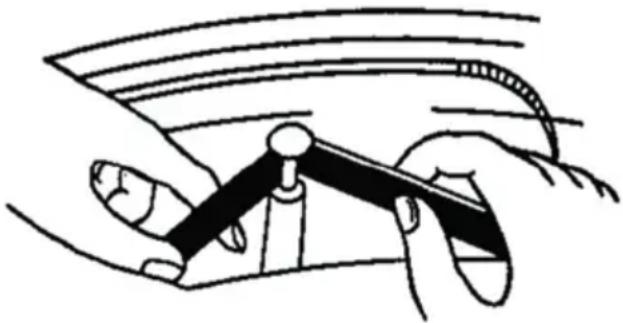

Courroie d'entraînement :

La courroie et le plateau du tourne-disque (9) ont été installés en usine mais la courroie pourrait s'être desserrée pendant le transport. Si tel est le cas, suivez la procédure suivante pour l'installer par vous-même :

A. Retirez le tapis en tissu du plateau du tourne-disque (9) et l'anneau en E de l'axe du tourne-disque, puis libérez le plateau de l'axe. B. Placez la courroie d'entraînement sur le bord interne du plateau du tourne-disque (9) et faites-la passer dans le trou. C. Tenez la courroie avec vos doigts et placez-la sur la poulie du moteur comme indiqué sur la figure. D. Fixez l'anneau en E sur l'axe et remettez le tapis en tissu sur le plateau du tourne-disque.

Attention

1. Vérifiez que la courroie d'entraînement n'est ni tordue ni déformée.
2. Évitez d'y mettre de l'huile. Les éclaboussures d'huile pourraient rendre la courroie glissante.

Branchement :

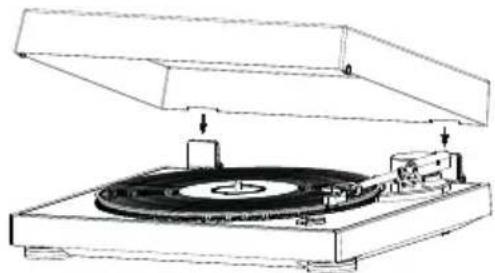

1. Placez le couvercle anti-poussière (10) sur le dessus de l'appareil en insérant délicatement les charnières aux endroits prévus.
2. Insérez le câble d'alimentation dans la prise de l'appareil puis reliez l'autre extrémité au secteur.
3. Allumez le tourne-disque avec l'interrupteur Marche/Arrêt (16) à l'arrête de l'unité.

Sélecteur phono/line :

• Le sélecteur PHONO/LINE (12) est situé sur le panneau arrière.
• En sélectionnant « PHONO », le signal audio contourne le pré-amplificateur interne, sans traitement. Le tourne-disque doit donc être branché à un pré-amplificateur externe pour lire la musique. Veuillez également noter que vous devrez peut-être raccorder un câble de mise à la terre séparé aux points de mise à la terre sur la platine et l'amplificateur si vous entendez un bruit.
• En sélectionnant « LINE », le signal audio est traité par le pré-amplificateur interne. Le tourne-disque peut être directement branché à des enceintes actives pour lire la musique.

Utilisation :

• Placez un disque sur le plateau du tourne-disque (9) et sélectionnez la vitesse de lecture appropriée : 33 ou 45 tr/min (8). (La vitesse de lecture par défaut est de 33 tr/min pour les disques de 12 pouces (30,48 cm)). Appuyez sur le sélecteur de vitesse (8) pour basculer sur 45 tr/min pour les disques de 7 pouces (17,78 cm).
• Retirez la protection de l'aiguille et libérez le bras de lecture (4). Poussez le levier (2) vers le haut pour lever le bras de lecture (4), puis déplacez doucement le bras de lecture jusqu'à la position souhaitée sur le disque. Le plateau commencera à tourner lorsque le bras de lecture se rapprochera du disque.
• La platine s'arrête automatiquement une fois le disque terminé. Appuyez sur le bouton Arrêt automatique du plateau (6) si vous ne pouvez pas que le disque s'arrête automatique à la fin.

REMARQUE: cette action n'est nécessaire que si votre disque est particulièrement long et s'arrête automatiquement avant la fin de la lecture. Vous n'aurez normalement pas besoin d'utiliser cette fonction.

• Veuillez également noter que dès que vous appuierez sur le bouton Arrêt automatique (6), le plateau commencera à tourner. Ceci est tout à fait normal. Appuyez une nouvelle fois sur le bouton Arrêt automatique pour arrêter la rotation.
• Une fois la lecture du disque terminée, poussez le levier (2) en arrêté pour lever le bras de lecture et replacez-le doucement sur le repose-bras (3), puis verrouillez le bras de lecture pour le protégerez de tout mouvement inopiné.

REMARQUE: Pour éviter d'endommager l'aiguille, assurez-vous que la protection de l'aiguille fournie est bien en place lorsque vous installez, déplacez ou nettoyez la platine.

REMARQUE : Lorsque vous lisez un disque 45 tours, utilisez l'adaptateur 45 tours fourni avec l'appareil.

Sortie de ligne :

• Ce système peut être branché à un appareil externe (ex. amplificateur et enceintes actives) par la sortie de ligne RCA (15) située à l'arrière du produit.

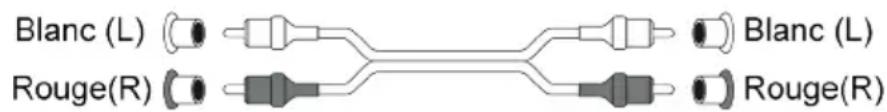

• Utilisez le câble RCA femelle double vers RCA femelle double pour brancher l'appareil externe.

• Si nécessaire, utilisez le cable RCA femelle double vers prise jack stéréo 3,5 mm pour brancher la prise jack 3,5 mm de l'appareil externe.

Caractéristiques du tourne-disque :

Tension de fonctionnement 12 V secteur/200	mA
Consommation électrique 2,4 W
Consommation en veille 0,3 W
Dimensions (L*1*H) 395 x 343 x 100 mm
Poids de l'unité 2,47 kg
Méthode d'entrainment Par courroie
Vitesses 33- 1/ 3 et 45 tr/min
Rapport S/B ≥40 dB
Type de tête de lecture MM
Aiguille Audio Technica AT3600L

Caractéristiques de l'adaptateur d'alimentation externe :

Nom du fabricant de l'adaptateur ou marque déposée	Ruiguan Technology (Dongguan) Co., Ltd.
Référence du modele d'adaptateur HP05A-12	00200-DE
Tension et fréquence d'entrée 100-240V c.a.,	50/60 HZ
Tension, intensité, puissance de sortie 12 V 0,2 A 2,4 W
Efficacité active moyenne 72,88 %
Consommation électrique sans charge 0,1 W

Protection de l'environnement

Votre produit a été conçu et fabriqué avec des matériaux et composants de grande qualité, qui peuvent être recyclés et réutilisés.

Il convient d'attirer l'attention sur les aspects environnementaux de l'élimination des batteries.

Lorsque ce symbole d'une poubelle barrée sur roues se trouve sur un produit, ILA signifie que le produit est couvert par la Directive Européenne 2002/96/CE. Veuillez vous informer du système local de collecte séparée pour les produits électriques et électroniques. Veuillez agir selon les règles locales et ne jetez pas vos anciens produits avec les ordures ménagères. En assurant l'élimination de ce produit, vous aidez également à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine.

Informations complémentaires

• THOMSON est une marque déposée de TECHNICOLOR SA ou de ses filiales utilisées sous licence par Bigben Interactive.

Déclaration de conformité

• Par la présente Bigben Interactive déclare que l'équipement radioélectrique du type TT300 et ses dérivés sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.bigben.fr/support

Fabriqué en Chine

Fabriquée par BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2-FRETIN

CS 90414

59814 LESQUIN Cedex - France

www/bigben. eu

Fabricant: Bigben Interactive FRANCE

1. Rue de la Voyette, C. R. T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France
