Produkttyp	Plattenspieler mit Riemenantrieb
Marke	Thomson
Modell	TT300
Abmessungen (B x T x H)	395 x 343 x 100 mm
Gewicht	2,47 kg
Stromversorgung	Externes Netzteil 12 V, 200 mA, 2,4 W (Eingang 100-240 V AC, 50/60 Hz)
Standby-Stromverbrauch	0,3 W
Geschwindigkeiten	33 1/3 U/min und 45 U/min
Systemtyp	MM (Moving Magnet)
Inkludiertes System	Audio Technica AT3600L
Signal-Rausch-Verhältnis	≥ 40 dB
Audioausgang	RCA-Line-Ausgang (umschaltbar PHONO/LINE)
Hauptfunktionen	Automatischer Start, Automatischer Stopp, Pause, Geschwindigkeitswahl, Tonarmhebel
Mitgeliefertes Zubehör	Plattenteller mit Filzmatte, 45-U/min-Adapter, Staubschutzhaube, RCA-Kabel, RCA auf 3,5 mm Klinke, Netzteil, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen Tuch reinigen; keine aggressiven oder scheuernden Mittel verwenden; nicht schmieren; vor der Reinigung vom Netz trennen
Sicherheit	Nur für den Hausgebrauch; nicht Feuchtigkeit oder Spritzern aussetzen; mindestens 20 cm Abstand zum Körper halten; nicht im Freien verwenden
Ersatzteile und Reparierbarkeit	System austauschbar (Audio Technica AT3600L); Antriebsriemen einstellbar; Reparatur durch qualifiziertes Fachpersonal
Allgemeine Informationen	Hergestellt in China; entspricht der Richtlinie 2014/53/EU; Marke THOMSON unter Lizenz von Bigben Interactive

Häufig gestellte Fragen - TT300 THOMSON

Wie installiere oder reinstaliere ich den Antriebsriemen?

Entfernen Sie die Filzmatte und den E-Ring von der Achse. Heben Sie den Plattenteller an. Legen Sie den Riemen um den inneren Rand des Plattentellers und führen Sie ihn durch das Loch. Halten Sie den Riemen und legen Sie ihn auf die Motorriemenscheibe. Setzen Sie den E-Ring und die Filzmatte wieder auf. Stellen Sie sicher, dass der Riemen nicht verdreht ist.

Wie wechsle ich zwischen 33 und 45 U/min?

Verwenden Sie den Geschwindigkeitswähler (8) auf der Vorderseite. Drücken Sie einmal, um von 33 auf 45 U/min umzuschalten. Die Standardgeschwindigkeit ist 33 U/min für 12-Zoll-Schallplatten.

Wie schließe ich den Plattenspieler an Lautsprecher oder Verstärker an?

Verwenden Sie den RCA-Ausgang (15) auf der Rückseite. Wenn der PHONO/LINE-Schalter (12) auf LINE steht, schließen Sie direkt an aktive Lautsprecher an. Wenn er auf PHONO steht, müssen Sie an einen externen Phono-Vorverstärker anschließen.

Was tun, wenn kein Ton zu hören ist?

Vergewissern Sie sich, dass der Plattenspieler eingeschaltet ist (Schalter 16). Stellen Sie sicher, dass der PHONO/LINE-Schalter je nach Gerät richtig steht. Überprüfen Sie Kabel und Anschlüsse. Wenn Sie den PHONO-Modus verwenden, ist ein externer Vorverstärker erforderlich.

Wie reinige ich Nadel und System?

Verwenden Sie eine antistatische Bürste oder speziellen Nadelreiniger. Vermeiden Sie es, die Nadel mit den Fingern zu berühren. Verwenden Sie keine flüssigen Reinigungsmittel. Setzen Sie die Schutzkappe wieder auf, wenn Sie sie nicht benutzen.

Kann ich 45-U/min-Schallplatten mit diesem Plattenspieler abspielen?

Ja, verwenden Sie den mitgelieferten 45-U/min-Adapter, um die Schallplatte auf dem Teller zu zentrieren. Wählen Sie die Geschwindigkeit 45 U/min mit dem Geschwindigkeitswähler.

Wie ersetze ich das System (den Tonabnehmer)?

Das System ist ein Standard-Audio-Technica-AT3600L. Zum Austausch entfernen Sie das alte System, indem Sie es vorsichtig vom Tonarm lösen. Setzen Sie das neue ein, indem Sie die Anschlüsse ausrichten. Lesen Sie das Handbuch für Details.

Der automatische Stopp funktioniert nicht, was tun?

Drücken Sie die Taste Automatikstopp (6), um die Funktion zu deaktivieren, wenn die Platte zu früh stoppt. Bei sehr langen Platten deaktivieren Sie diese Funktion. Wenn der Teller am Ende nicht anhält, drücken Sie erneut die Taste.

Wie pflege ich den Plattenspieler?

Reinigen Sie das Gehäuse mit einem weichen Tuch. Schmieren Sie niemals Teile. Schützen Sie den Plattenspieler vor Staub, indem Sie die Haube verwenden. Vermeiden Sie Feuchtigkeit und direkte Sonneneinstrahlung.

Welche Garantie hat das Produkt?

Die Garantie entspricht der gesetzlichen Regelung (in der Regel 2 Jahre in Europa). Bei Fragen wenden Sie sich an den THOMSON-Support unter [e-mail] oder telefonisch unter 0969397959 (zum Ortstarif).

BEDIENUNGSANLEITUNG TT300 THOMSON

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr [außer an Feiertagen]

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr [außer an Feiertagen]

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr [außer an Feiertagen]

Tel.: [phone]

Mail: [e-mail]

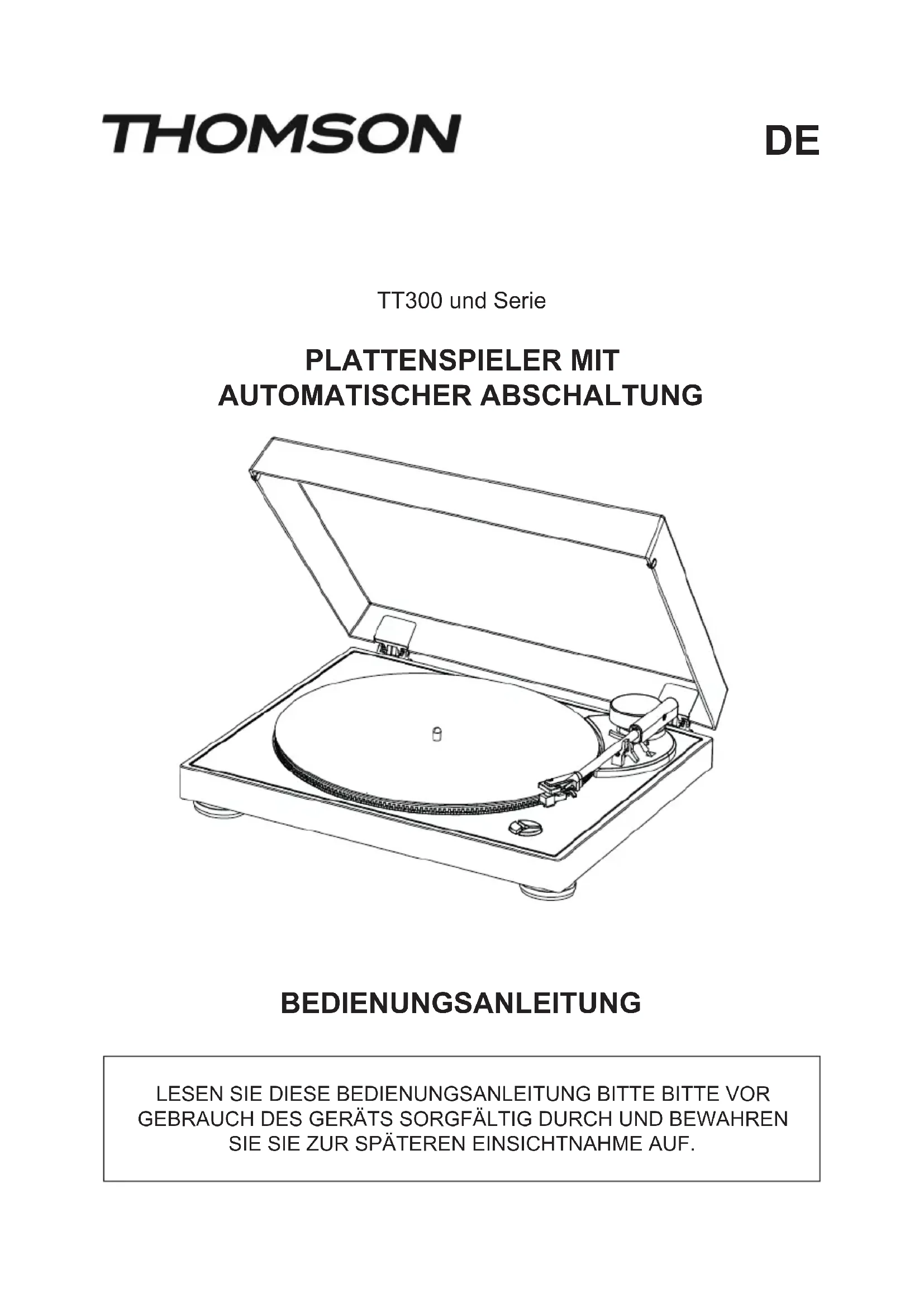

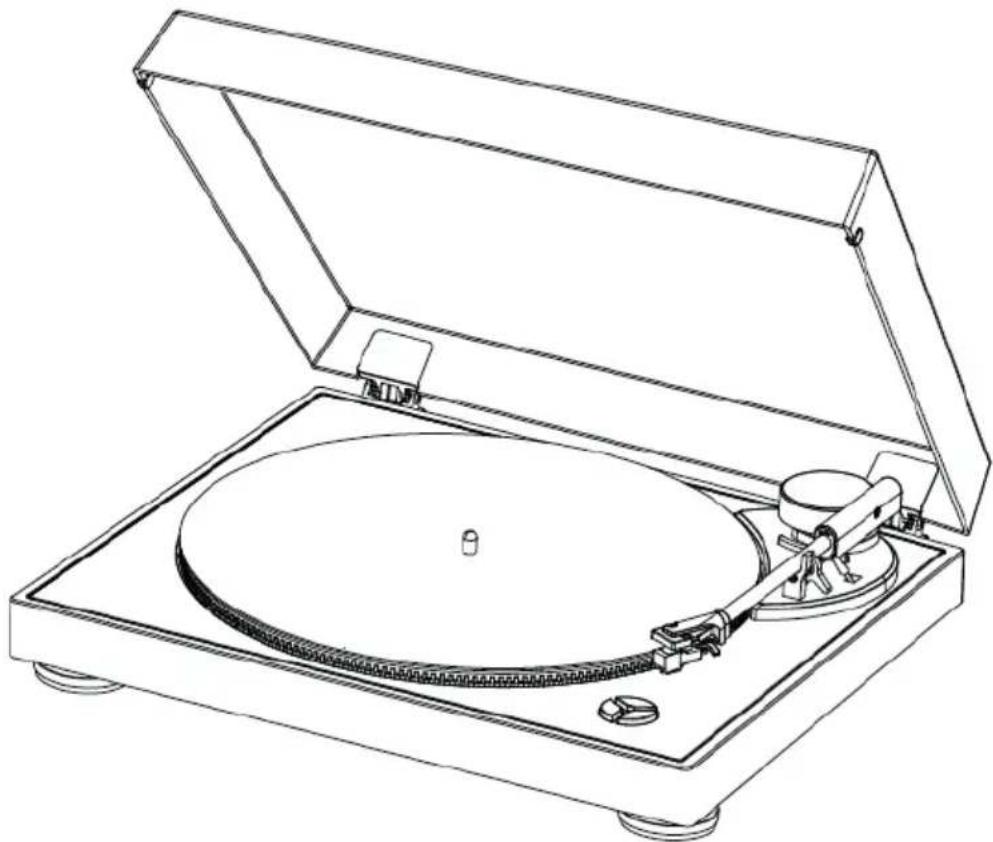

PLATTENSPIELER MIT AUTOMATISCHER ABSCHALTUNG

BEDIENUNGSCANLEITUNG

LESEN SIE DIESE BEDIENUNGSANLEITUNG BITTE BITTE VOR GEBRAUCH DES GERÄTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ZUR SPÄTEREN EINSICHTNAHME AUF.

Erste Schritte 47

Achtung 51

Warningen und Sicherheitshinweise 47

Techn. Daten des Plattenspielers 52

Verpackungsinhalt 49

Techn. Daten des externen Netzteils 53

Vorsichtsmaßnahmen 49

Umweltschutz 53

Beschreibung der Teile 50

Zusätzliche Informationen 53

Funktionen und Bedienung 51

Konformitätserklarung 53

Erste Schritte

• Nehmen Sie das Gerät aus der Verpackung.
• Entfernen Sie alle Verpackungsmaterialien von dem Produkt.
• Verstauen Sie die Verpackungsmaterialien in dem Karton oder entsorgen Sie sie sichere gemäß den auf der Verpackung angegebenen Anweisungen zur Abfalltrennung.

Warnings und Sicherheitshinweise

Es ist wichtig, dass Sie vor dem Gebrauch des Geräts alle Anweisungen gelesen und verstehen haben. Bei Schäden, die durch Nichtbeachtung der Anleitung entstehen, entfällt der Garantieanspruch.

1. Das Gehäuse des Geräts niemals entfernen.
2. Stellen Sie these Gerät niemals auf andere elektrische Geräte.
3. Achten Sie darauf, nicht auf das Netzkabel zu treten oder es einzukommen, insbesondere an den Steckern, Steckdosen und an der Stelle, an der es aus dem Gerät austritt. Überprüfen Sie, ob die Netzspannung der auf dem Schild auf der Rückseite des Geräts angegebenen Spannung entspricht. Ziehen Sie beim Trennen des Netzsteckers immer den Stecker aus der Steckdose. Ziehen Sie niemals am Kabel selbst. Vergewissern Sie sich vor dem Anschlossen des Netzsteckers, dass alle anderen Anschlüsse vorgenommen wurden.

4. Verwenden Sie ausschließlich vom Hersteller empfohlene Geräte/ Zubehörerteile.

5. Lassen Sie alle Reparaturen von entsprechend qualifiziertem Fachpersonal durchführten. Eine Reparatur ist erforderlich, wenn das Gerät in irgendiner Weise beschädigt wurde, insbesondere:

6. wenn das Stromkabel beschädigt ist;

7. wenn Flüssigkeiten in das Geräte eingedrungen sind oder wenn Gegenstände in das

Gerä eingeinführt wurden;

• wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde;
• wenn das Gerät nicht ordnungsgemäß Funktioniert;

• oder wenn das Gerät heruntergefallen ist oder einen Stöß erlitten hat.

• Das Typenschild befindet sich auf der Unterseite des Geräts.

• Blockieren Sie niemals die Luftungsöffnungen.
• Stellen Sie sicher, dass um das stabil stehende Gerät herum ausreichend Platz für die Belüftung vorhanden ist.

1. Dieses Gerät sollte in temperierter Umgebung verwendet werden, fern von direktem Sonnenlicht, offenen Flammen oder Hitze, Heizungen, Herden oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen. Nicht in der Höhe von Wärmequellen aufstellen.
2. Das Gerät vor dem Reinigen immer vom Stromnetz trennen. Keinerlei Teile dieser Geserats schmieren. Das Gerät mit einem weichen Tuch reinigen. Verwenden Sie keine Scheuermittel oder aggressiven Reinigungsmittel. Reinigung und Pflege)durfen nicht durch unbeaufsichtigte Kinder erfolgen.
3. Vergewissern Sie sich, dass Stromkabel, Stecker und Netzteil stets ungehindert zugänglich sind, damit das Gerät bei Bedarf jederzeit von der Netzsteckdose getrennt werden kann.
4. Das Gerät nicht in der Höhe von Wasserstellen benutzen. Das Gerät vor Tropf- und Spritzwasser schützen. Benutzen Sie das Gerät nicht in einer feuchten oder nassen Umgebung.
5. Bei Gewitter oder bei längerer Nichtbenutzung den Netzstecker des Gerätsziehen.
6. Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Kenntnisse oder Erfahrung nur unter der Voraussetzung benutzt werden, dass sie beaufsichtigt werden oder in die sichere Bedienung des Geräts eingewiesen wurden und dass sie die möglichen Risiken verstanden haben. Kinder dürfen weder mit dem Gerät noch mit dem Kabel spielten (Strangulierungsgefahr).
7. Dieses Gerätarf nur mit der auf der Kennzeichnung am Gerät angegebenen Schutzkleinspannung betrieben werden.
8. Die Batterie muss vor der Entsorgung aus dem Gerät entfernt werden. Vor dem Entfern der Batterie das Gerät von der Stromversorgung trennen.
9. Wahrend der Benutzung des Produkts muss sein Abstand zum Körper mindestens 20 cm betragen.
10. Erstickungsgefahr: Die Kleinteile sind für Kinder unter 3 Jahren oder für Personen, beiden die Gefahr besteht, dass sie nicht essbare Gegenstände in den Mund erhmen, ungeeignet und gefährlich.
11. Dieses Gerat ist ausschließlich für den tatsächlichen Gebrauch bestimmt; verwenden Sie es nicht im Freien.
12. Der Netzadapter wird als Trennvorrichtung verwendet. Der Netzadapter des Geräts dar nicht abgedeckt werden ODER muss bei bestimmungsgemäßem Gebrauch ungehindert zugänglich sein. Um die Stromzufahr vollständig zu unterbrechen, muss der Netzadapter des Geräts vom Stromnetz getrennt werden.

Das Blitzsymbol in einem gleichseitigen Dreieck weist den Benutzer auf das Vorliegen einer gefährlichen, nicht isolierten Spannung im Inneren des Geräts hin, die eine Stromschlaggefahr darstellen kann.

Das Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Sicherheitshinweise für den Betrieb oder die Wartung (Reparatur) in der dem Gerät beiliegenden Bedienungsanleitung hin.

Schutzklasse II
Gleichstrom
Wechselstrom
Ausschließlich für den Gebrauch im Innenraum

Verpackungsinhalt

Prüfen Sie den Verpackungsinhalt auf Vollständigkeit:

Hauptseinheit
- Plattentellerauflage
- Adapter 45 U/min
Staubschutzabdeckung der Haupteinheit
- Cinch Kabel Dual Cinch Stecker auf Dual Cinch Stecker
- Cinch Kabel Dual Cinch Buchse auf 3,5-mm-Stereo-Klinkenbuchse
- Externes Netzteil für Stromversorgung
Benutzerhandbuch

Vorsichtsmaßnahmen für den Gebrauch

• Sobald die Wiedergabe begonnen hat, kann der Tonarm von Hand angehoben und bewegt werden, zum Beenden der Wiedergabe jedoch immer die Stopp-Taste benutzen.
• Keine Gegenstände auf die Abdeckung des Plattenspielers stellen oder legen. Auf der Abdeckung befindliche Gegenstände können durch Vibrationen Gerausche verursachen oder herunterfallen, insbesondere bei der Wiedergabe.
• Das Produkt während der Wiedergabe nicht verschieben oder anheiten. Da sich die Platte während der Wiedergabe dreht, kann dies die Platte, die Nadel, den Tonabnehmer oder das Gerät beschädigen oder eine Fehlfunktion verursichen. Die Platte vor dem verschieben oder Bewegen des Geräts immer entfernen.
• Sie können die Abspielgeschwindigkeit von Schallplatten mit 33 und 45 Umdrehungen an der Unterseite des Produkts einstehen.

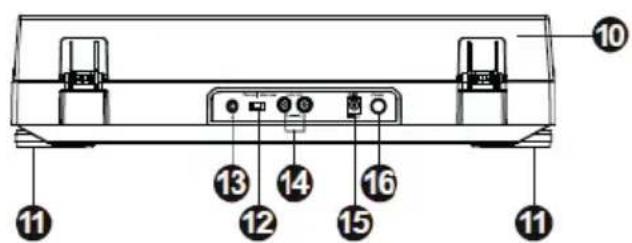

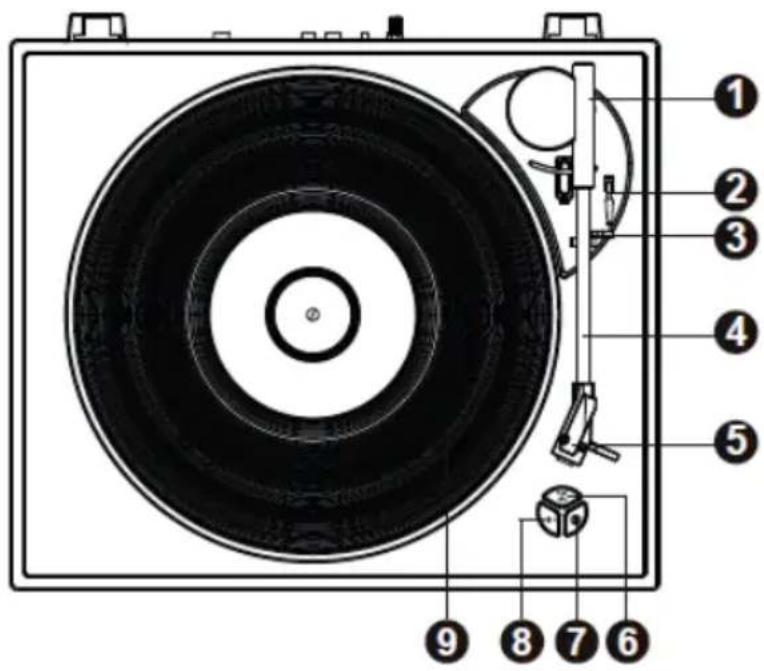

1. Tonarmbasis 09. Plattenteller
2. Tonarmlift-Hebel 10. Staubschutzabdeckung
3. Tonarmablage 11. Fuß des Plattenspielers
4. Tonarm 12. Wahlschafter PHONO/LINE
5. Tonabnehmer 13. Erdung
6. Automatische Abschaltung 14. Cinch-Ausgang
7. Pause 15. Eingang für externen Netzadapter
8. Geschwindigkeitswahlschafter 33/45 Umdrehungen	16. Ein-/Ausschafter

Antriebsriemen:

Der Riemen und der Plattenteller des Plattenspielers (9) wurden werkseitig installiert, jedoch konnte sich der Riemen während des Transports gelockert haben. Wenn dies der Fall ist, befolgen Sie die folgenden Schritte, umihn selbst zu installieren:

A. Entfernen Sie die Stoffauflage vom Plattenteller (9) und den E-Ring von der Achse des Plattenspielers und losen Sie den Plattenteller von der Achse.
B. Setzen Sie den Antriebsriemen auf den inneren Rand des Plattentellers (9) undziehen Sie ihn durch die Öffnung.
C. Halten Sie den Riemen mit ihren Fingern fest und setzen Sie den Riemen dann wie in der Abbildung dargestellt auf die Riemenscheibe.
D. Befestigen Sie den E-Ring an der Achse und legen Sie die Stoffauflage wieder auf den Plattenteller.

Achtung

1. Vergewissern Sie sich, dass der Antriebsriemen weder verdreht noch verformt ist.
2. Tragen Sie kein Öl darauf auf. Durch Ölspritzer wird der Riemen rutschig.

Anschluss :

1. Setzen Sie die Staubschutzabdeckung (10) auf das Gerät führen Sie die Scharniere vorsichtig an den darauf vorgesehenen Stellen ein.
2. Stecken Sie das Stromkabel in die Buchse am Gerät und schlieben Sie das andere Ende an das Stromnetz an.
3. Schalten Sie den Plattenspieler mit dem Ein-/Ausschalter (16) auf der Rückseite des Geräts ein.

Wahlschalter PHONO/LINE:

• Der PHONO/LINE-Wahlschalter (12) befindet sich auf der Rückseite.
• Durch der Wahl von "PHONO" umgeht das Audiosignal den internen Vorveränderker, ohne dass es verarbeitet wird. Der Plattenspieler muss also an einen externen Vorveränderker angeschlossen werden, um die Musik abzuspielen. Beachten Sie auch, dass Sie eventuell ein separates Erdungskabel an die Erdungspunkte am Plattenspieler und am Veränderer anschließen müssen, wenn Sie ein Geräusch horen.
• Durch der Wahl von "LINE" wird das Audiosignal vom internen Vorveränder verarbeitet. Der Plattenspieler kann direkt an aktivierte Lautsprecher angeschlossen werden, um Musik abzuspielen.

Gebrauch:

• Legen Sie eine Schallplatte auf den Plattenteller des Plattenspielers (9) und wahlen Sie die entsprechende Abspielgeschwindigkeit aus: 33 oder 45 U/min (8). (Die Standardwiedergabegeschwindigkeit beträgt 33 U/min für 12-Zoll-Schallplatten (30,48 cm)). Drücken Sie den Geschwindigkeitswahlschalter (8), um bei 7-Zoll-Schallplatten (17,78 cm) auf 45 U/min umzuschalten.
• Entfernen Sie den Nadelschutz und entsichern Sie den Tonarm (4). Drücken Sie den Tonarmlift-Hebel (2) nach oben, um den Tonarm (4) anzuheiten, und bewegen Sie den Tonarm dann vorsichtig in die gewünschte Position auf der Schallplatte. Der Plattenteller beginnt sich zu drehen, wenn sich der Tonarm erhäner an die Schallplatte heran bewegt.
• Der Plattenteller stoppt automatisch, wenn die Schallplatte beendet ist. Drücken Sie die Taste Automatische Abschaltung des Plattentellers (6), wenn Sie nicht möchten, dass die Schallplatte nach dem Ende automatisch stoppt.
• HINWEIS: Diese Aktion ist nur erforderlich, wenn ihre Schallplatte weitere besonderss lang ist und vor dem Ende der Wiedergabe automatisch stoppt. Normalerweise müssen Sie diese Funktion nicht verwenden.
  -itte beachten Sie auch, dass, sobald Sie die Taste Automatische Abschaltung (6) drucken, der Plattenteller anfängt, sich zu drehen. Dies ist vollig normal. Drucken Sie die Taste Automatische Abschaltung noch einmal, um die Drehung zu stoppen.
• Wenn die Wiedergabe der Schallplatte beendet ist, drücken Sie den Hebel (2) nach hinter, um den Tonarm anzuheiten, setzen Sieihn vorsichtig wieder auf die Tonarmablage (3) und sichern Sie den Tonarm, umihn vor unbeabsichtigten Bewegungen zu schützen.

Hinweis:

Um eine Beschädigung der Nadel zu vermeiden, achten Sie beim Aufstellen, Bewegen oder Reinigen des Plattenspielers darauf, dass der mitgelieferte Nadelschutz angebracht ist. Wenn Sie eine Schallplatte 45 Umdrehungen abspielen, verwenden Sie den mitgelieferten Adapter für 45 Umdrehungen.

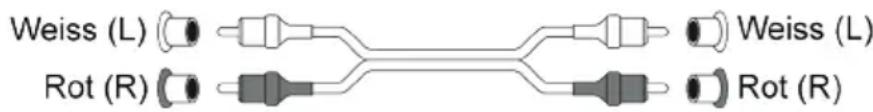

Line Out:

• Dieses System kann über den Cinch-Line-Ausgang (15) auf der Rückseite des Produkts an ein externes Gerät (z. B. einen aktivierten Veränderer und Laufsprecher) angeschlossen werden.
• Verwenden Sie das Cinch Kabel Dual Cinch Stecker auf Dual Cinch Stecker, um das externe Gerät anzuschreiben.

• Verwenden Sie bei Bedarf das Cinch Kabel Dual Cinch Buchse auf 3,5-mm-Stereo-Klinkenbuchse, um den 3,5-mm-Klinkenstecker des externen Geräts anzuschreiben.

Technische Daten des Plattenspielers:

Betriebsspannung: 12 V Netzstrom/200 mA
Stromverbrauch: 2,4 W
Standby-Verbrauch 0,3 W
Maße (L*B'H) 395 x 343 x 100 mm
Gewicht des Geräts 2,47 kg
Antriebsart Riemen
Geschwindigkeiten 33- 1/ 3 und 45 U/min
S/R-Verhältnis ≥40 dB
Typ des Tonabehmers MM
Nadel Audio Technica AT3600L

Technische Daten des externen Netzteils:

Name des Herstellers des Netzteils oder eingetragenes Warenzeichen	Ruiguan Technology (Dongguan) Co., Ltd.
Modellreferenz des Netzteils HP05A-1200200-DE
Eingangsspannung und -frequenz 100-240 V	AC, 50/60 HZ
Spannung, Stromstärke und Ausgangsleistung	12 V 0,2 A 2,4 W
Durchschnittlicher Wirkungsgrad 72,88 %
Stromverbrauch ohne Ladung 0,1W

Umweltschutz

Das Produkt wurde mit qualitativ hochwertigen Werkstoffen und Komponenten konzipiert und hergestellt, die recyclelt und wiederverwendet werden können.
Bei der Entsorgung der Batterien auf den Umweltschutz achten.

Wenn these Symbol einer durchgestruchenen Mülltonne auf einem Produkt zu finden ist, bedeutet dies, dass es der europäischen Richtlinie 2002/96/EG unterliegt.itte informieren Sie sich über ortlichen Abfallannahmestellen, an den elektrische und elektronische Altgerate einer getrennten Sammlung zugeführrt werden.itte beachten Sie die ortlichen Vorschriften und entsorgen Sie ihre Altgerate nicht uber den Hausmull. Mit der ordnungsgemaffen Entsorgung these Products tragen Sie dazu bei, möglichene negative Folgen fur die Umwelt und die menschliche Gesundheit zu vermeiden.

Zusätzliche Informationen

• THOMSON ist ein eingetragenes Warenzeichen der TECHNICOLOR SA oder ihrer Tochtergesellschaften und wird unter Lizenz von Bigben Interactive verwendet.

Konformitätserklarung

• Bigben Interactive erklärt hiermit, dass die Funkanlage des Typs TT300 und Serie der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung kann unter der folgenden Internetadresse eingesehen werden: https://www/bigbeninteractive.de/support/

Hergestell in China
