TT300 - Platine_disque THOMSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Toca discos de vinilo con transmisión por correa
Marca	Thomson
Modelo	TT300
Dimensiones (L x An x H)	395 x 343 x 100 mm
Peso	2,47 kg
Alimentación	Adaptador de corriente externo 12 V, 200 mA, 2,4 W (entrada 100-240 V CA, 50/60 Hz)
Consumo en espera	0,3 W
Velocidades de reproducción	33 1/3 RPM y 45 RPM
Tipo de cápsula	MM (imán móvil)
Cápsula incluida	Audio Technica AT3600L
Relación señal/ruido	≥ 40 dB
Salida de audio	Salida de línea RCA (conmutable PHONO/LINE)
Funciones principales	Reproducción automática, parada automática, pausa, selector de velocidad, palanca de brazo
Accesorios incluidos	Plato con alfombrilla, adaptador para 45 RPM, cubierta antipolvo, cable RCA, cable RCA a jack de 3,5 mm, adaptador de corriente, manual
Mantenimiento y limpieza	Limpiar con un paño suave; no usar productos abrasivos o agresivos; no lubricar; desconectar antes de limpiar
Seguridad	Uso doméstico únicamente; no exponer a la humedad o salpicaduras; mantener a al menos 20 cm del cuerpo; no usar en exteriores
Piezas de repuesto y reparabilidad	Cápsula reemplazable (Audio Technica AT3600L); correa de transmisión ajustable; reparación por profesional calificado
Información general	Fabricado en China; conforme a la directiva 2014/53/UE; marca THOMSON bajo licencia de Bigben Interactive

Preguntas frecuentes - TT300 THOMSON

¿Cómo instalar o reinstalar la correa de transmisión?

Retire la alfombrilla del plato y el anillo en E del eje. Levante el plato. Coloque la correa en el borde interno del plato y pásela por el agujero. Sostenga la correa y colóquela en la polea del motor. Vuelva a colocar el anillo en E y la alfombrilla. Asegúrese de que la correa no esté torcida.

¿Cómo cambiar entre las velocidades 33 y 45 RPM?

Utilice el selector de velocidad (8) situado en el panel frontal. Presione una vez para cambiar de 33 a 45 RPM. La velocidad predeterminada es 33 RPM para discos de 12 pulgadas.

¿Cómo conectar el tocadiscos a altavoces o un amplificador?

Utilice la salida RCA (15) en la parte trasera. Si el selector PHONO/LINE (12) está en LINE, conecte directamente a altavoces activos. Si está en PHONO, debe conectar a un preamplificador phono externo.

¿Qué hacer si no se escucha ningún sonido?

Verifique que el tocadiscos esté encendido (interruptor 16). Asegúrese de que el selector PHONO/LINE esté en la posición correcta según su equipo. Verifique los cables y las conexiones. Si usa el modo PHONO, se necesita un preamplificador externo.

¿Cómo limpiar la aguja y la cápsula?

Utilice un cepillo antiestático o un limpiador especial para agujas. Evite tocar la aguja con los dedos. No use productos líquidos. Vuelva a colocar la tapa protectora cuando no la use.

¿Puedo reproducir discos de 45 RPM con este tocadiscos?

Sí, use el adaptador para 45 RPM suministrado para centrar el disco en el plato. Seleccione la velocidad 45 RPM con el selector de velocidad.

¿Cómo reemplazar la cápsula (estilete)?

La cápsula es una Audio Technica AT3600L estándar. Para reemplazarla, retire la antigua desenganchándola suavemente del brazo. Inserte la nueva alineando los conectores. Consulte el manual para más detalles.

La parada automática no funciona, ¿qué hacer?

Presione el botón Parada automática (6) para desactivar la función si el disco se detiene demasiado pronto. Para discos muy largos, desactive esta función. Si el plato no se detiene al final, presione el botón nuevamente.

¿Cómo mantener el tocadiscos?

Limpie el gabinete con un paño suave. Nunca lubrique las piezas. Proteja el tocadiscos del polvo usando la cubierta. Evite la humedad y la luz solar directa.

¿Cuál es la garantía del producto?

La garantía es la prevista por la legislación vigente (generalmente 2 años en Europa). Para cualquier pregunta, contacte al servicio de soporte THOMSON en la dirección [e-mail] o por teléfono al 0969397959 (llamada sin costo adicional).

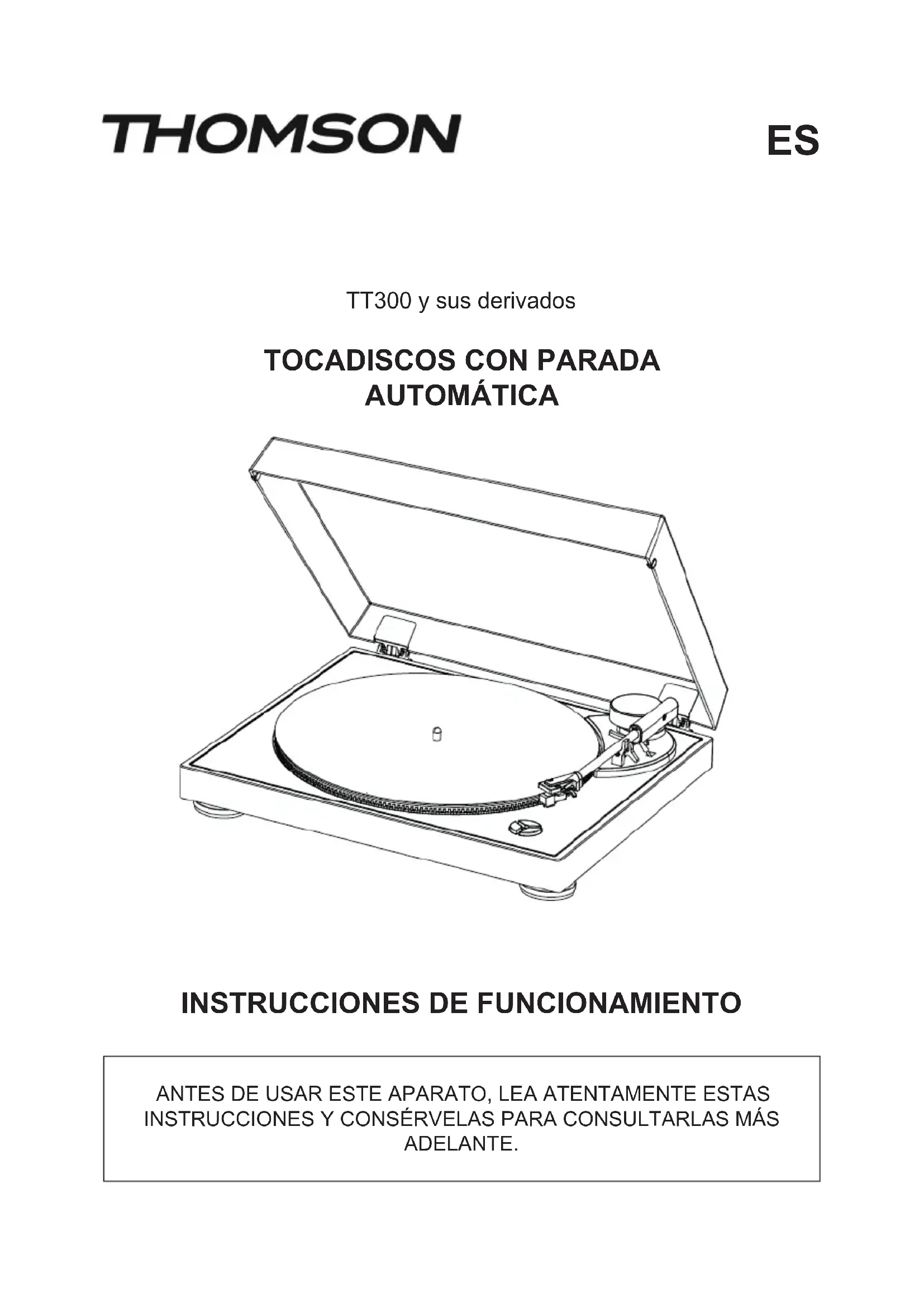

MANUAL DE USUARIO TT300 THOMSON

TT300 y sus derivados

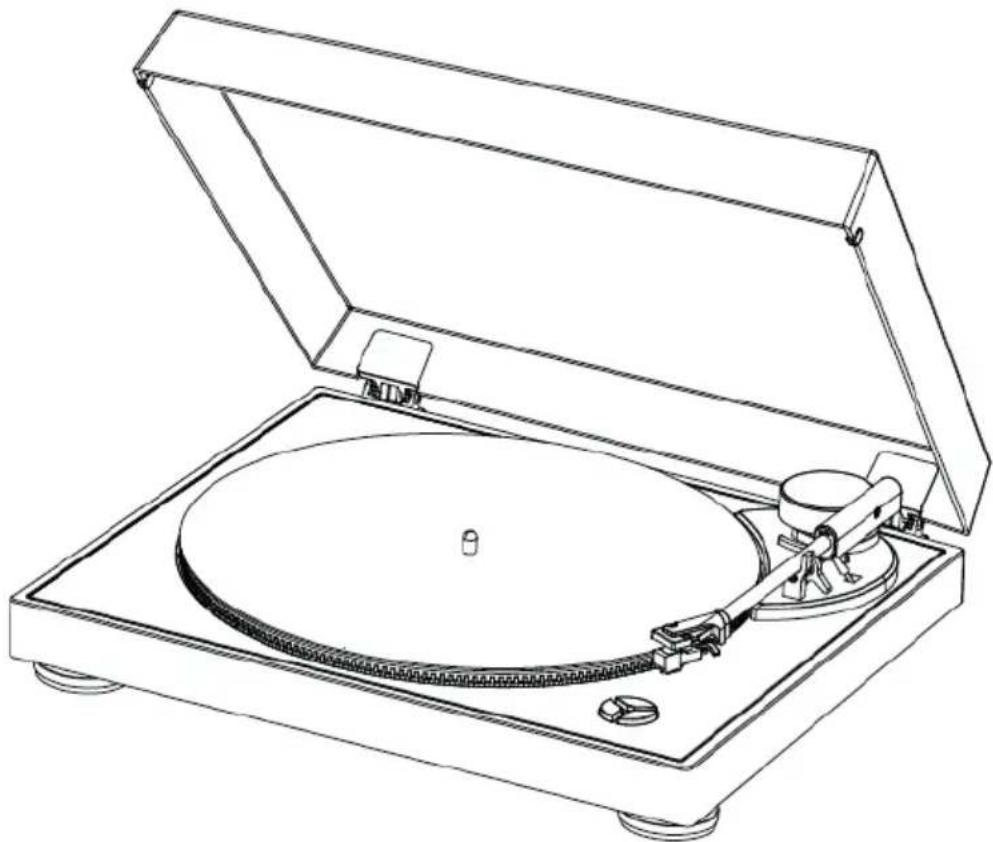

TOCADISCOS CON PARADA AUTOMÁTICA

ANTES DE USAR Este APARATO, LEA ATENTAMENTE ESTAS INSTRUCCIONES Y CONSERVELAS PARA CONSULTARLAS MÁS ADELANTE.

Inicio 20 Advertencia 24

Advertencias e instrucciones Characteristicas del tocadiscos 25

de seguridad 20

Contenido de la caja 22 alimentacion externo 26

Precauciones de uso 22 Protección del medio ambiente 26

Descripción de las piezas 23 Información complementaria 26

Funciones y funciona 24 Declaracion de conformidad 26

Inicio

• Saque el aparato de la caja.
• Retire del producto todo el material de embalaje.
• Ponga todo este material en la caja o desechelo de manière segura, respetando las instrucciones de clasificacion de residuos que se indicate sobre la caja del aparato.

Advertencias e instrucciones de seguridad

Antes de usar el aparato, deben leer y comprendar la totalidad de las instrucciones. No pueda aplicarse la garantía en caso de daños que resulten del incumplimiento de las instrucciones.

1. Nunca retire la carcasa del aparato.
2. Nunca instale este aparato sobreOTHERequipo elcctrico.
3. Proteja el cable de alimentacion con el fin de evaporar pisarlo o bloquearlo, en particular, al nivel de los enchufes, las tomas de corriente y el punto de salute del aparato. Compruebe que la tension de alimentacion se corresponda con la que se indica en la plac situation en la parte trasera del aparato. Al desenchufar el aparato de la toma de corriente, siempre tire de la clavija. Nunca tire del cable. Antes de enchufar a la toma de corriente, asegúrese de haber efectuado previamente todas las otheras conexiones.
4. Use unicamente los equipos o accesorios recomendados por el fabricante.

5. Siempre confie las reparaciones a技术和ricos提供优质os. Se necesita a efectuar una reparacion cuando el aparato se ha averiado de cualquier forma, para:

6. si el cable de alimentación está dañado;

7. en caso de haber cerramado liquido o introducido objetos en el aparato;
8. en caso de exposión del aparato a la lluvia o a la humedad;
9. si el aparato no funciona de manera normal;

10. o si el aparato se ha caido o ha sufrido un golpe.

11. La plac de caractéristicas se enquiryra en la parte inferior del aparato.

12. Nunca obstruya los agujeros de ventilacion.
13. Asegürese de disponible de un espacio sufiente y estable alrededor del aparato para garantizar la ventilacion.
14. Este aparato debe utilizes en un entorno calido, alejado de la luz directa del sol, las llamas abiertas o el calor, aparatos de calefacción, cocinas o cualquier(other aparato (incluo amplificadores) que produzcan calor. No instalarerca de fuentes de calor.
15. Desenchufe sempre el aparato antes de limpiarlo. No lubriqueulatinga pieza de este

aparato. Límpielo con un pano suave. No use productos abrasivos ni limpiadores agresivos. La limpieza y el mantenimiento noSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOVIGILANCIA.

1. Para poder desenchufar este aparato de la toma de corriente si fuera Neededo, aseguese millennium de poder acceder fácilmente al cable de alimentacion, el enchufe o el adaptor.
2. No use este aparato cerca de un punto de suministro de agua. No debe entrada en contacto con gotas ni salpicaduras. No use este aparato en un ambiente humedo o mojado.
3. Desenchufe el aparato en caso de tormenta o si no lo va a usar durante un periodo prolongado.
4. Este aparato pueda ser uso por niños a partir de 8 años, como como por personas con capacities físicas, sensoriales o mentales reduidas o con falta de experiencia y conocimientos si se les vigila o se les han proportionsado instrucciones acerca del uso seguro del aparato y entienden los riesgos a los que se exponen. Los niños no deben usar con el aparato ni el cable (riesgo de estrangulamento).
5. Este aparato debe alimentarse unicamente con una muy baja tension de seguridad que corresponde al marcado que figura sobre el.
6. La bateria se debe extraer del aparato antes de eliminarlo. El aparato se debe desconectar de la corriente cuando se vaya a extraer la bateria.
7. Durante su funciona, el aparato debe está colocado a una distancia minima de 20 cm respecto al cuerpo.
8. Riesgo de asfixia: Las piezas pequeñas no está destinadas a los niños menos de tres años ni a las personas con tendencia a introducirse objetos no comestibles en la Boca.
9. Este aparato está destinado exclusivamente a una utilización domestica; no lo use al aire libre.
10. El adaptor de corrente se usa como dispositivo de desconexión. El adaptor de corrente del aparato no debe quedar obstruido SINO que debe quedar fácilmente accesible durante su uso. Para que desconectar Completely el adaptor, debe disenchufarlo de la toma de corrente.

El símbolo del rayo dentro de un triángulo equilátero advierte a los usuario sobre la presencia de tensiones peligrosas no aisladas en el interior del aparato que son bastante potentes como para constituir un riesgo de electrocución.

El signo de exclamación dentro de un triángulo indica la presencia de instrucciones importantes relativas al funciona y mantenimiento (reparación) en la documento del aparato.

Material de Clase II
Corriente continua
Corriente alterna	~
Solo para uso en interiores

Contenido de la caja

Compruebe e identifique el contenido de la caja:

• Unidad principal
• Alfombrilla de plato
• Adaptador 45 rpm
• Tapa antipolvo de la unidad principal
• Cable RCA macho doble a RCA macho doble
  Cable RCA hembra doble a jack estereo de 3,5 mm
• Adaptador de alimentación externo
• Manuel de usuario

Precauciones de uso

• Una vez iniziada la reproduccion,uede levantar y mover el brazo de lecture con la mano, pero deben utiliser siempre el control de parada para detener la reproduccion.
• No coloque nada sobre la tapa del tocadiscos. Los objetos colocados sobre la tapa podriang crear ruidos por las vibraciones o caarse, en particular, durante la reproduccion.
• Noquia ni levante el aparato durante la reproduccion. Durante la reproduccion, el disco gira youlda darar la agua, el cabezal de lectura o la unidad, e incluso podria provocan un mal functionamento. Quite tiempo el disco antes de mover o levantar la unidad.
• Puede ajustar la velocidad de los vinilos 33 vueltas y 45 vueltas bajo del aparato.

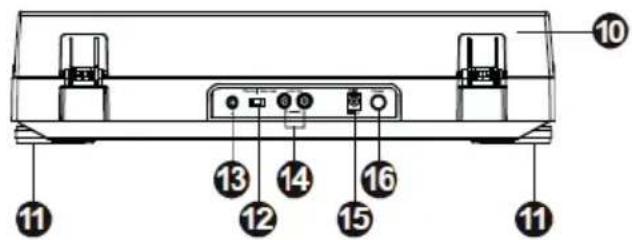

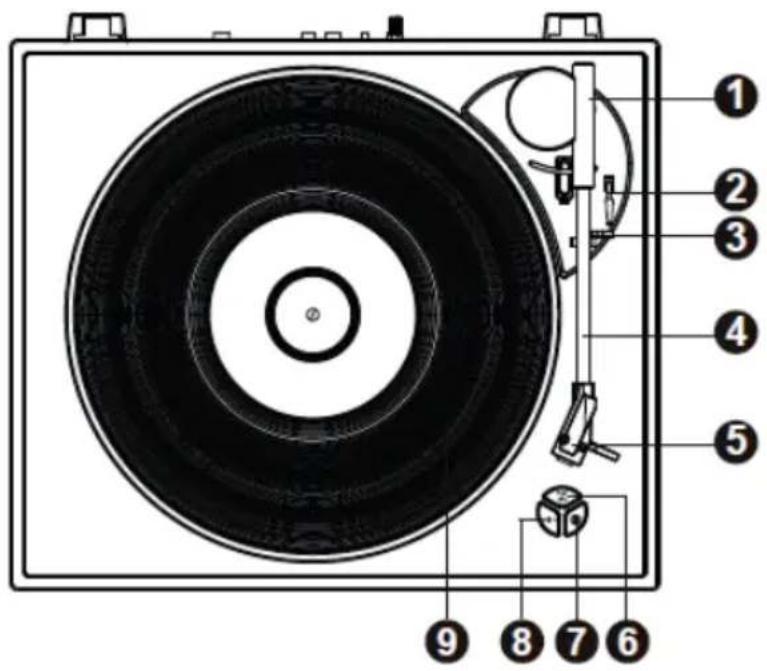

1.	Base del brazo 9. Plato del tocadiscos
2.	Palanca del brazo de lecture 10. Tapa antipolvo
3.	Soporte del brazo 11. Patas del tocadiscos
4.	Brazo de lecture 12. Selector PHONO/LINE
5.	Cápsula de lecture 13. Toma de tierra
6.	Parada automatística 14. Salida de ligne RCA
7.	Pausa 15.		Entrada del adaptor de alimentación externa
8.	Selector de velocidad 33/45 revoluciones	16.	Interruptor de Encendido/Apagado

Correa de transmisión:

La correa y el Plato del tocadiscos (9) se han instalado en fabrica pero la correa podra soltarse durante el transporte. Si fuera el caso, siga el siguientes procedimiento para instalarla usted mesmo:

A. Quite la alfombrilla de tela del Plato del tocadiscos (9) y el anillo en forma de E del eje del tocadiscos y libre el Plato del eje.
B. Coloque la correa de transmisión en el borde interno del plato del tocadiscos (9) y pásela por el orificio.
C. Sujete la correa con los dedos y colóquela sobre sur la polea del motor como se indica en la figura.
D. Fije el anillo en forma de E en el eje y vuelva a colocar la alfombrilla de tela en el plato del tocadiscos.

Advertencia

1. Compruebe que la correa de transmisión no está torcida ni deformada.
2. No ponga aceite en ella. Las salpicaduras de aceite podrjan hacer que la correa se deslizara.

Conexión:

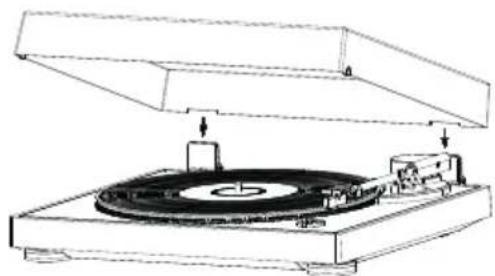

1. Coloque la tapa antipolvo (10) en la parte superior del aparato insertando con cuidado las bisagras en las zonas previstas paraarlo.
2. Inserte el cable de alimentacion en la toma del aparato y conecte el除外 extremo al enchufe de corriente.
3. Encienda el tocadiscos con el interruptor de Encendido/Apagado (16) en la parte trasera de la unidad.

• El selector PHONO/LINE (12) está situado en el panel trasero.
• Si selección «PHONO», la seals de audio no pasará por el preamplificador interno, ni sera tratada. El tocadiscos deben connectarse a un preamplificador externo para reproducir la música. Asimismo, notedes que si eschuchan ruido, tal vez deba conectar un cable de connexion a tierra aparee en los+puntos de connexion a tierra del tocadiscos y el amplificador.
• Si selección «LINE», la seals de audio para el preamplificador interno. EL tocadiscos pueda connectarse directamente a altavoces activos para reproducir la música.

Uso:

Ponga un disco en el Plato del tocadiscos (9) y seleccione la velocidad de reproduccion adecuada: 33 o 45 rpm (8). (la velocidad de reproduccion para los discos de 12 pulgadas (30,48~cm) , por defecto, es de 33 rpm. Para los discos de 7 pulgadas (17,78~cm) , presionar contra el selector de velocidad (8) para pagar a 45 rpm.

Quite el protector de la agua y libere el brazo (4). Empuje la palanca (2) hacía arriba para levantar el brazo (4) y, bajo, muévalo suavamente hasta la posición que deseee sobre el disco. El Plato empieza a girar cuando el brazo se acerca al disco.

Una vez que ha terminado el disco, el tocadiscos se detiene automatistically. Si no desea que el disco se detenga al final, pulse el botón de Parada automatica del plato (6).

OBSERVACION: este esnecessary solo si el disco es particulamente largo y se detiene automatistically antes del final de la reproduccion. En principio, no necessitará esta funciona.

Además, notese que el Plato empieza a girar en cuando pulsa el botón de parada automatica (6). Este es Completely normal. Para detener la rotación, pulse nuevomente una vez el botón de Parada automatica.

Una vez que ha terminado la lecture del disco, empuje la palanca (2) hacía atrás para levantar el brazo y vuelva aponerlasciousamente en el soporte del brazo (3) y, bajo, bloquee el brazo paraatar un movimiento inesperado.

Nota:

Para evaporar dañar la agua (incluida), asegúrese de que la protección de estaULTima esté bien esta. puesta cuando instale, desplace o limpie el tocadiscos.

Al reproducir un disco de 45 rpm, use el adaptoratorio spécifique que se incluye con el aparato.

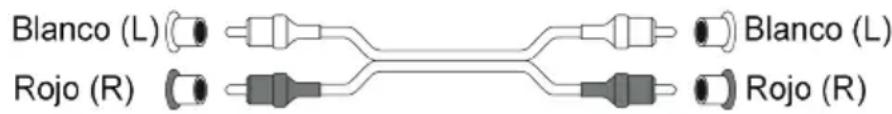

Salida de linea:

• Este Sistema pueda conectarse a un aparato externo (como un amplificador y uno's altavoces activos) mediante la calidad de linea RCA (15) situada en la parte trasera del aparato.
• Use el cable RCA macho doble a RCA macho doble para conectar el aparato externo.

• Si es Neededo, use el cable RCA hembra doble a jack estereo de 3,5 mm para conectar la toma jack de 3,5 mm del aparato externo.

\section*{Characteristicas del tocadiscos:}

Tensión de funciona 12 V / 200 mA
Consumo electrico 2,4 W
Consumo en suspensaion 0,3 W
Dimensiones (An. × L. × Al.) 395 x 343 x 100 mm
Peso 2,47 kg
Método de transmisión Por correa
Velocidades 33-1/3 et 45 rpm
Relación S/R ≥40 dB
Tipo de cabeza de reproducción MM
Aguja Audio Technica AT3600L

\section*{Characteristicas del adaptor de alimentacion externo:}

Nombre del fabricante del adaptor omarca registrada	Ruiguan Technology (Dongguan) Co., Ltd.
Referencia del modelo de adaptor HP05A-	1200200-DE
Tensión y Frequencia de entrada 100 - 240 VCA, 50/60 HZ
Tensión, intensidad y potencia de salida 12 V	0,2 A 2,4 W
Eficacia activa media 72,88 %
Consumo electrico sin@carga 0,1 W

Protección del medio ambiente

El producto ha sido disnado y fabricado con materiales y componentes de alta calidad que pueda reciclarse y reutilizarse.

Se deben tenerlos aspectos medioambienteles de la eliminacion de las baterias.

Cuando el símbolo de un contentedor de basura con ruedas tachado se encuesta en un producto, indica que este está regulado por la directiva europea 2002/96/CE. Informese sobre el sistemas local de recogida selectiva para produits electricos y electrónicos. Proceda según la normativa local y no desecha sus produits antiguos con los residuos domesticos. Al realizar la eliminación de este producto, también pueda averitar las consecuencias potencialmente negativas para el medio ambiente y la salute humana.

Información complementaria

• THOMSON es unamarca registrada de TECHNICOLOR SA o de sus filiales realizada bajo licencia por Bigben Interactive.

Declaración de conformidad

• Mediente la presente, Bigben Interactive declara que el equipo radioelectrico del tipo TT300 y sus derivados cumplen con la directiva 2014/53/UE. El texto integral de la Declaracion de conformidad UE puede consultarse en la?siguefteccion: https:// www.bigbeninteractive.es/asistencia-technica/

Fabricado en China
