TT300 - Platenspeler THOMSON - Gratis gebruiksaanwijzing en handleiding

Producttype	Vinylplatenspeler met riemaandrijving
Merk	Thomson
Model	TT300
Afmetingen (L x B x H)	395 x 343 x 100 mm
Gewicht	2,47 kg
Voeding	Externe netadapter 12 V, 200 mA, 2,4 W (ingang 100-240 V AC, 50/60 Hz)
Standby-verbruik	0,3 W
Afspeelsnelheden	33 1/3 toeren/min en 45 toeren/min
Elementtype	MM (beweegbare magneet)
Inclusief element	Audio Technica AT3600L
Signaal-ruisverhouding	≥ 40 dB
Audio-uitgang	RCA-lijnuitgang (omschakelbaar PHONO/LINE)
Hoofdfuncties	Automatisch afspelen, automatisch stoppen, pauze, snelheidskiezer, armhefboom
Inclusief accessoires	Plateau met mat, 45-toerenadapter, stofkap, RCA-kabel, RCA-naar-3,5 mm jackkabel, netadapter, handleiding
Onderhoud en reiniging	Reinigen met een zachte doek; geen schurende of agressieve producten gebruiken; niet smeren; loskoppelen voor reiniging
Veiligheid	Alleen voor huishoudelijk gebruik; niet blootstellen aan vocht of spatten; minimaal 20 cm van het lichaam houden; niet buiten gebruiken
Onderdelen en repareerbaarheid	Vervangbaar element (Audio Technica AT3600L); verstelbare aandrijfriem; reparatie door gekwalificeerde vakman
Algemene informatie	Gemaakt in China; voldoet aan Richtlijn 2014/53/EU; merk THOMSON onder licentie van Bigben Interactive

Veelgestelde vragen - TT300 THOMSON

Hoe installeer of herinstalleer ik de aandrijfriem?

Verwijder de mat van het plateau en de E-ring van de as. Til het plateau omhoog. Plaats de riem op de binnenrand van het plateau en leid deze door het gat. Houd de riem vast en plaats deze op de motorpoelie. Plaats de E-ring en de mat terug. Zorg ervoor dat de riem niet gedraaid is.

Hoe schakel ik tussen de snelheden 33 en 45 toeren?

Gebruik de snelheidskiezer (8) op het voorpaneel. Druk eenmaal om van 33 naar 45 toeren/min te schakelen. De standaardsnelheid is 33 toeren/min voor 12-inch platen.

Hoe sluit ik de platenspeler aan op luidsprekers of een versterker?

Gebruik de RCA-uitgang (15) aan de achterzijde. Als de PHONO/LINE-schakelaar (12) op LINE staat, sluit dan direct aan op actieve luidsprekers. Staat hij op PHONO, dan moet u aansluiten op een externe phono-voorversterker.

Wat moet ik doen als ik geen geluid hoor?

Controleer of de platenspeler is ingeschakeld (schakelaar 16). Zorg ervoor dat de PHONO/LINE-schakelaar in de juiste positie staat voor uw apparatuur. Controleer de kabels en aansluitingen. Als u de PHONO-modus gebruikt, is een externe voorversterker nodig.

Hoe reinig ik de naald en het element?

Gebruik een antistatische borstel of een speciale naaldreiniger. Raak de naald niet aan met uw vingers. Gebruik geen vloeibare producten. Plaats de beschermkap terug wanneer u deze niet gebruikt.

Kan ik 45-toerenplaten afspelen met deze platenspeler?

Ja, gebruik de meegeleverde 45-toerenadapter om de plaat te centreren op het plateau. Selecteer de snelheid 45 toeren/min met de snelheidskiezer.

Hoe vervang ik het element (de naald)?

Het element is een standaard Audio Technica AT3600L. Om het te vervangen, verwijdert u het oude element door het voorzichtig van de arm los te klikken. Plaats het nieuwe element door de connectoren uit te lijnen. Raadpleeg de handleiding voor details.

Het automatisch stoppen werkt niet, wat moet ik doen?

Druk op de knop Automatisch stoppen (6) om de functie uit te schakelen als de plaat te vroeg stopt. Voor zeer lange platen schakelt u deze functie uit. Als het plateau niet stopt aan het einde, druk dan nogmaals op de knop.

Hoe onderhoud ik de platenspeler?

Reinig de behuizing met een zachte doek. Smeer nooit onderdelen. Bescherm de platenspeler tegen stof door de kap te gebruiken. Vermijd vocht en direct zonlicht.

Wat is de garantie van het product?

De garantie is die welke door de geldende wetgeving wordt voorgeschreven (meestal 2 jaar in Europa). Neem voor vragen contact op met de THOMSON-ondersteuningsdienst via [e-mail] of telefonisch op 0969397959 (geen toeslag).

GEBRUIKSAANWIJZING TT300 THOMSON

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

s-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

s-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

s-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

s-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

s-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

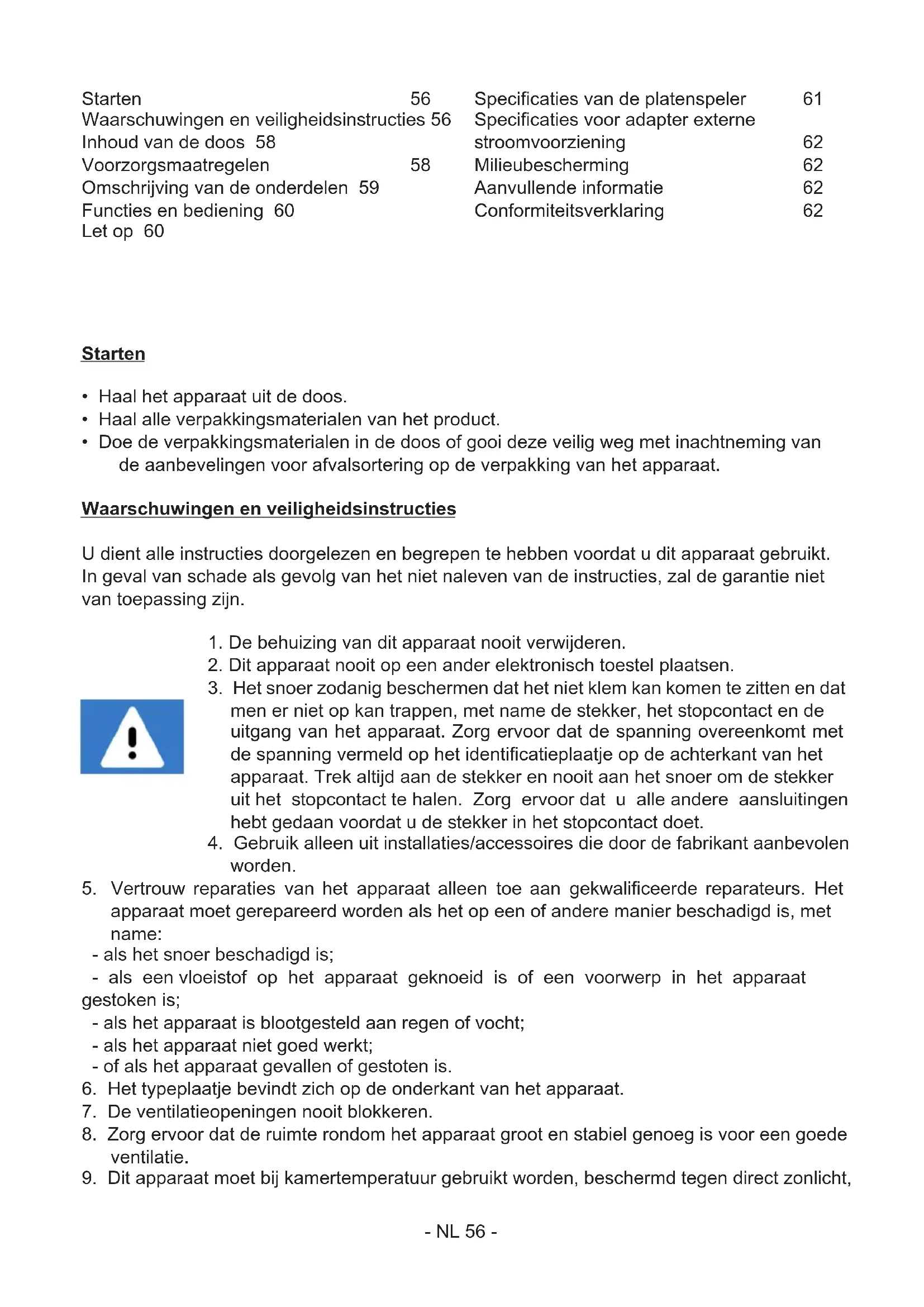

Waarschuwingen en veiligheidsinstructies 56

Inhoud van de doos 58

Voorzorgsmaatregelen 58

Omschrijving van de onderdelen 59

Functies en bediening 60

Let op 60

61

Specifications voor adapter exter stroomvoorziening 62

Milieubescherming 62

Aanvullende informatatie 62

Conformiteitsverklaring 62

Starten

Haal het apparaat uit de doos.
- Haal alle verpakkingsmaterialen van het product.
- Doe de verpakkingsmaterialen in de doos of gooi deze veilig weg met inachtneming van de aanbevelingen voor afvalsorting op de verpakking van het apparaat.

Waarschuwingen en veiligheidsinstrumenties

U dient alle instructies doorgelezen en begrepen te hebben voordat u dit apparaat gebruikt. In geval van schade als gevolg van het Niet naleven van de instructies, zal de garantie nicht van toepassing zich.

1. De behuizing van dit apparaat nooit verwijden.
2. Dit apparaat nooit op een ander elektronisch toestelplaatsen.
3. Het snoer zodenig beschermen dat het Niet klem kan komen te zitten en dat men er Niet op kan trappen, met name de stekker, het stopcontact en de uitgang van het apparaat. Zorg ervoor dat de spanning overeenkomt met de spanning vermeld op het identificatieplaatje op de achterkant van het apparaat. Trek alsd aan de stekker en nooit aan het snoer om de stekker uit het stopcontact te halen. Zorg ervoor dat u alle andere aansluitingen hebts gedaan voordat u de stekker in het stopcontact doet.

4. Gebruik alleen uit installations/accessoires die door de fabrikant aanbevolen worden.

5. Vertrouw reparations van het apparaat alleen toe aan gekwalificeerde reparateurs. Het apparaat要去 gerepareerd worden als het op een of andere manier beschadigd is, met name:

6. als het snoer beschadigd is;
7. als een vloeistof op het apparaat geknoeid is of een voorwerp in het apparaat gestoken is;
8. als het apparaat is blootgesteld aan regen of vocht;
9. als het apparaat Niet goed werkkt;
10. of als het apparaat gevalen of gestoten is.
11. Het typeplaatje bevindt zich op de onderkant van het apparaat.
12. De ventilatieopeningen nooit blokkeren.
13. Zorg ervoor dat de ruimte rondon het apparaat groot en stabel genoeg is voor een goede ventilatie.
14. Dit apparaat要去 bij kamertemperatuur gebruikt worden, beschermd gegen direct zonlicht,

open vuur of warmte, verwarmingsapparatuur, kachels en andere apparaten (met inbegrip van versterkers) die warmte produceren. Dit apparaat Niet in de buurt van warmtebronnenplaatsen.

1. Haal altijd de stekker uit het stopcontact voordat u het apparaat reinigt. Geen enkel onderdeel van dit apparaat smeren. Reinig het apparaat met een zachte doek. Geenschuurmiddelen of agressieve reinigingsmiddelen gebruiken. De reiniging en het onderhoud mogen nicht worden uitgevoerd door kinderen zonder toezicht.
2. Zorg ervoor dat u altijd eenvoudig toegang heeft tot het snoer, de stekker of de adapter zodat u het apparaat indien nodig=kunt loskoppelen.
3. Gebruik dit apparaat Niet in de buurt van water. Zorg ervoor dat het Niet in contact komt met druppels of spetter. Dit apparaat Niet gebruiken in een vochtige of natte omgeving.
4. Het apparaat loskoppelen tijdens onweer of als u het langereijd nicht gebruikt.
5. Dit apparaat kan gebruikt worden door kinderen van 8aar en ouder en door personen die fysieke, zintuiglijke of mentale beperkingen hebben of gebrek aan ervaring of kennis hebben op voorwaarde dat ze het apparaat onder toezicht gebruiken of instructies ontvangen hebben over het veilig gebruik van het apparaat en de eventuele risico's begrijpen. Kinderenogenseniet met het apparaat of het snoer spelen (risico op verwurging).
6. Het apparaat mag alleen van stroom voorzien worden onder zeer lage veiligheidsspanning die overeenkomt met de marketing op het apparaat.
7. De batterij moet uit het apparaat worden verwijderd voordat het worden weggegooid. Om de batterij uit het apparaat te halen,要去eerst de stekker uit het stopcontact worden gehaald.
8. Plaats het apparaat op minstens 20 cm afstand van het lichaam wanner u het gebruikt.
9. Verstikkingsgevaar: Kleine onderdelen zich nicht bedoeld voor kinderenjonger dan 3aar, noch voor mensen die de neiging hebben Niet-eetbare voorwerpen in hun mond te stoppen.
10. Dit apparaat is enkel bedoeld voor huishoudelijk gebruik; gebruik het Niet in de buitenlucht.
11. De stroomadapter worden gebruikt als een apart apparaat. De stroomadapter van het apparaat mag Niet geblokkeerd worden OF dient eenvoudig bereikbaar teijken tijdens het gebruik. Om de voedingsingang volledig los te koppelen, moet de stekker van de stroomadapter van het apparaat uit het stopcontact worden gehaald.

Het symbol van een bliksemschicht in een gegelijkzijdige driehoek waarschuwt gebruikers over de aanwezigheid van gevaarlijke nicht geisoleerde elektrische spanning in het apparaat die krachtig genoeg is om een elektrische schok te veroorzaken.

Het uitroepteken in een drihoek geeft de aanwezigheid van belangrijke instructies aan met betrekking tot de functionering en het onderhoud (reparatie) in de documentatie meegeleverd met het apparatus.

Klasse II material

Gelijkstroom

Wisselstroom

Alleen voor binnengebruik

Inhoud van de doos

Controleer en bekijk de inhoud van de doos:

Hoofdeenheid
Draaitafelmat
45-toeren adapter
Stofkap voor hoofdeenheid
- Dubbele mannelijke RCA-kabel maar dubbele mannelijke RCA-kabel
- Dubbele vrouwenvielijke RCA-kabel maar een 3.5mm stereoansluiting
- Adapter externe stroomvoorziening
- Gebruiksaanwijzing

Voorzorgsmaatregelen

Zodra de planta is begonnen met afspelen, kurz u de toonarm handmatig optillen en bewegen maar gebruik.altijd de stopknop om het afspelen te stoppen.
- Niets op de kap van de platenspelerplaatsen. Voorwerpen die op de kap worden geplaatst hun lawaai verroorzaken of vallen door de trillingen, met name tijdens het afspelen.
- Verplaats of til het product Niet opijdens het afspelen. Tijdens het afspelen, draait de plaat rond. Bewegingen konnen de plaat, de naald, de leeskop of de platenspeler beschadigen of een storingveroorzaken. Verwiider alteid de plaat voordat u dit apparaat moet verplaatsen.
- U kurz de snelheid van de 33- en 45-toerenplaten onder het product aanpassen.

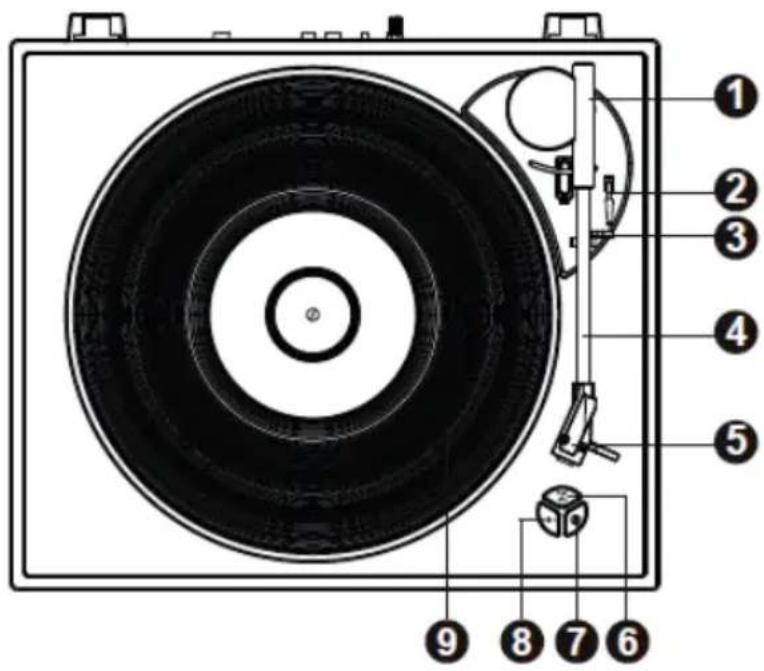

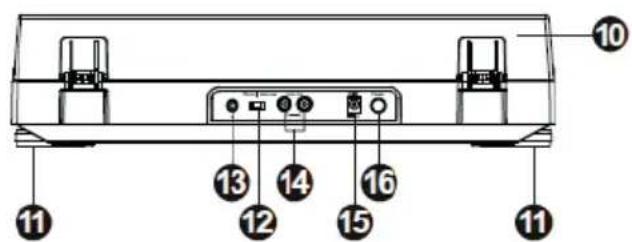

1. Basis van de toonarm 9. Draaitafel van de platenspeler
2. Hendel van de toonarm 10. Stofkap
3. Steun toonarm 11. Poten van de platenspeler
4. Toonarm 12. Schakelaar PHONO/LINE
5. Leeskop 13. Aarding
6. Automatische stop 14. RCA-kabeluitgang
7. Pauze 15.		Ingang voor adapter exter stroomvoorziening
8. Snelheidskeuzeschakelaar 33/45 toeren 16. Aan-/Uit-knop

Functies en bediening

Aandrijfrem :

De riem en de draaitafel van de platenspeler (9) worden in de fabriek gemonteerd, maar de riem kanijdens het transport losraken. Als dit het geval is, volg dan deze instructies om de riem zich te installereren:

A. Verwijder de stoffen mat van de draaitafel (9) en de E-ring op de as van de platenspeler en haal verwolgens de draaitafel van de as.
B. Plaats de aandrijfrem op de binnenrand van de draaitafel (9) en haal deze door de opening.
C. Houd de riem vast met uw vingers en plaats deze op de poelie van de motor zoals weergegeven in de afbeeling.
D. Bevestig de E-ring op de as en leg de stoffen mat terug op de draaitafel van de platenspeler.

Let op

1. Controller of de aandriijfrem nicht gedraaid of vervormd is.
2. Gebruik geen olie. Oliespetters können de riem glibberig make.

Aansluting :

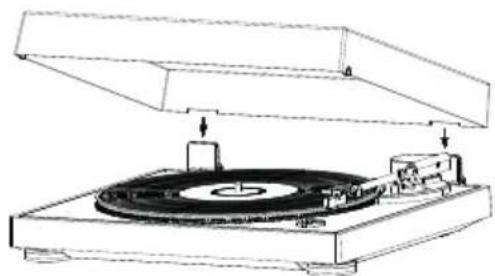

1. Plaats de stofkap (10) bovenop het apparaat en schuif de scharnieren voorzichtig in de waarvoord bestemdeplaatsen.
2. Sluit het snoer aan op het apparaat en steek het andere uiteinde in het stopcontact.
3. Zet de platenspeler aan met de aan-/uit-knop (16) aan de achterkant van het apparaat.

Schakelaar PHONO/LINE :

• De schakelaar PHONO/LINE (12) bevindt zich op het paneel aan dechterkant.
• Door "PHONO" te selecteren, omzeilt het geluidssignaal de interne voorversterker, zichonder verworking. De platenspeler要去 dus aangesloten worden op een externe voorversterker om de muziek af te spelen. Houd er ook rekening mee dat u möglichk een aparte aardleidingsdraad要去 aansluiten op de aardingspunten op de platenspeler en de versterker als u ruis hoog.
• Door "LINE" te selecteren, gaat het geluidssignaal via de interne voorsterker. De platenspeler kan direct worden aangesloten op actieve speakers om muziek af te spelen.

Phono I Line out

Gebruik:

• Leg een plaat op de draaitafel (9) en kies de gewenste aftspeelsnelheid: 33 of 45 toeren/ minuut (8). (De standard leessnelheid is 33-toeren voor platen van 30,48 cm (12 inch). Druk op de snelheidskeuzeschakelaar (8) om over te schakelenaar 45-toeren voor platen van 17,78 cm (7 inch).
• Verwijder de naaldbeschermer en kaak de toonarm (4) los. Duw de hendel (2) omhoog om de toonarm (4) op te heffen en verplaats de toonarm verrolgens voorzichtig maar de gewennen ste positie op de planta. De draaitafel begint te draaien als de toonarm de planta nadert.
• De platenspeler stopt automatisch als deplaat gespeeld is. Druk op de knop Automatisch stoppen van de draaitafel (6) als u niet wilt dat deplaat na het afspelen automatisch stocht.
• OPMERKING: u hoeft deze functie alleen te gebruiken als uwplaat bijzonder lang is en automatisch stopt voordat de volledige plaat gespeeld is. U hoeft deze functie normala gesproken Niet te gebruiken.
• Houd er ook rekening mee dat de draaitafel begint te draaien zodra u op de knop Automatisch stoppen (6) drukt. Dit is normalaal. Druk nogmaals op de knop Automatisch stoppen om de draaitafel te stoppen.
• Na het afspelen van de plaat, drukt u de hendel (2) maar achefteren om de toonarm op te heffen en deze voorzichtig terug te zetten op de steun (3). Vergrendel verrolgens de toonarm om deze te beschermen gegen onbedoelde bewegingen.

Opmerking:

Om schade aan de naald te voorkomen, moet u ervoor zorgen dat de meegeleverde naaldbeschermer gebruikt worden wonneer u de platenspeler installeert, verplaatst of schoonmaakt.

Gebruik bij het afspelen van een 45-toeren plank de 45-toeren adapter die bij het apparaat is geleverd.

Kabeluitgang:

• Dit system kan worden aangesloten op een extern apparaat (bijv. versterker en actieve luidsprekers) via de RCA-kabeluitgang (15) aan dechyterkant van het product.

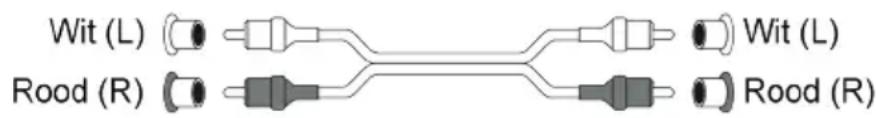

• Gebruik de dubbele mannelijke RCA-kabel maar dubbele mannelijke RCA-kabel om het externe apparaat aan te sluiten.

• Indien nodig, gebruik de dubbele vrouwene RCA-kabel maar een 3.5 mm stereoaansluiting om de 3.5 mm aansluiting van een extern apparaat aan te sluiten.

Specifications van de platenspeler:

Operationele spanning; 12V stopcontact/200	mA
Energieverbruik 2,4 W
Stroomverbruik standby-modus 0,3 W
Afmetingen (L*b*H) 395 x 343 x 100 mm
Gewicht van de eenheid 2,47 kg
Aandrijfmethode Riemaaandrijving
Snelheden 33- 1/ 3 en 45 toeren
Signaal-ruisverhouding ≥40 dB
Type leeskop MM
Naald Audio Technica AT3600L

Specifications voor adapter externe stroomvoorziening:

Naam van fabrikant van adapter of handelsmerk	Ruiguan Technology (Dongguan) Co., Ltd.
Artikelnummer adaptermodel HP05A-120020	0-DE
Ingangsspanning en -frequentie 100-240V wisselstroom, 50/60 HZ
Uitgangsspanning, -intensiteit en -vermogen	12 V 0,2 A 2,4 W
Gemiddelde actieve efficiëntie 72,88 %
Stroomverbruik als het apparaat Niet opgeladen worden	0,1 W

Milieubescherming

Uw product is ontworpen en vervaardigd uit materiaalen en onderdelen van hoge kwaliteit die gerecycled en herbruikt nutzen worden.

Het is belangrijk op de hoogte te zijn van de milieuuspecten en het correct weggooien van de batterijen.

De doorgestreepte afvalcontainer op een product betekent dat het product onder de Europese richtlijn 2002/96 /EG valt. Vraag na waar u lokaal elektrische en elektronische producten kunt afdanken. Houd u aan deplaatselijke regels engooi uw afgedankte producten nicht bij het gewone huishoudelijkke afval. Een juiste afvoer van dit product draagt bij aan het voorkomen van schadelijke gevolgen voor het milieu en de menselijkke gezondheid.

Aanvullende informatatie

• THOMSON is een handelsmerk van TECHNICOLOR SA of van haar dochterondernemingen, gebruikt onder licentie door Bigben Interactive.

Conformiteitsverklaring

• Bigben Interactive verklaart bij deze dat de installmentiek voor radioverbinding van het type TT300 en derivaten voldoen aan de richtlijn 2014/53/EU. De volledige EU-conformiteitsverklaring is te raaplogen op de volgende website: https://www/bigbeninteractive.com/support/

Vervaardigd in China

Vervaardig door BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2-FRETIN

CS 90414

59814 LESQUIN Cedex - Frankrijk

www/bigben.eu

Fabricant:Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414-59814 Lesquin Cedex, France
