Producttype	Vinylplatenspeler
Merk	Thomson
Model	TT351
Afmetingen (L x B x H)	387 x 345 x 119 mm
Gewicht	2,65 kg
Voeding	Externe netvoedingsadapter 12 V / 200 mA
Stroomverbruik	2,4 W (stand-by: 0,3 W)
Afspeelsnelheden	33 1/3 en 45 toeren/min
Aandrijving	Riem
Signaal/ruisverhouding	≥ 40 dB
Type element	MM (Moving Magnet)
Naald	Audio Technica AT3600L
Audio-uitgangen	RCA (Phono/Line schakelaar)
Belangrijkste functies	Automatisch starten, automatisch stoppen, armhef, 45 toeren adapter
Inbegrepen accessoires	Stofkap, plaatmat, 45 toeren adapter, RCA-kabels, netadapter, handleiding
Veiligheid	Niet blootstellen aan water of vocht; behuizing niet openen; loskoppelen voor reiniging
Onderhoud	Reinigen met een zachte doek; niet smeren
Beoogd gebruik	Huishoudelijk, uitsluitend binnenshuis
Conformiteit	Richtlijn 2014/53/EU
Fabrikant	Bigben Interactive SA, Frankrijk
Klantenservice	[e-mail] of Crisal nr. 0969397959 (geen toeslag)

Veelgestelde vragen - TT351 THOMSON

Hoe installeer ik de aandrijfriem?

Verwijder de mat en de E-ring van de as, maak de plaat los. Plaats de riem op de binnenrand van de plaat, leid hem door het gat en plaats hem op de motorpoelie. Plaats de E-ring en de mat terug.

Hoe sluit ik de platenspeler aan op luidsprekers?

Gebruik de PHONO/LINE schakelaar aan de achterzijde. In de LINE-stand rechtstreeks aansluiten op actieve luidsprekers via de RCA-uitgang. In de PHONO-stand aansluiten op een externe voorversterker.

Hoe selecteer ik de afspeelsnelheid?

Gebruik de snelheidskiezer (33/45) onder de plaat. Zorg dat deze overeenkomt met de snelheid van uw plaat.

Wat te doen als de platenspeler geen geluid produceert?

Controleer de PHONO/LINE schakelaar: indien aangesloten op actieve luidsprekers, gebruik LINE. Controleer de RCA-aansluitingen en voeding. Zorg dat de naald van de bescherming is ontdaan en de arm in afspeelpositie staat.

Hoe start ik het afspelen automatisch?

Plaats een plaat, selecteer de snelheid, verwijder de naaldbescherming, maak de arm los en druk op de afspeelknop. De arm positioneert zich automatisch en begint met afspelen.

Kan ik de arm handmatig verplaatsen?

Ja, maar alleen nadat u het afspelen met de afspeelknop hebt gestart. Gebruik de armhef om de arm op te tillen en te verplaatsen. Gebruik de stopknop niet om de arm te verplaatsen.

Hoe reinig ik de naald?

Reinig de naald met een zachte doek of een speciale antistatische borstel. Vermijd chemische middelen. Draai de plaat in de tegenovergestelde richting voor een zachte reiniging.

Waar vind ik een vervangende naald?

De naald is een Audio Technica AT3600L. U kunt deze bestellen bij verkopers van hi-fi accessoires of rechtstreeks bij de fabrikant.

Hoe gebruik ik de 45 toeren adapter?

Plaats de 45 toeren adapter op de centrale as van de plaat voordat u een 45 toeren plaat plaatst. Deze is opgeborgen in een houder linksboven op de plaat.

Wat te doen als de riem slipt?

Zorg dat hij niet gedraaid of geolied is. Vervang hem als hij versleten is. Gebruik geen smeermiddel.

GEBRUIKSAANWIJZING TT351 THOMSON

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

s-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

s-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

s-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/Musgo 5, 2^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

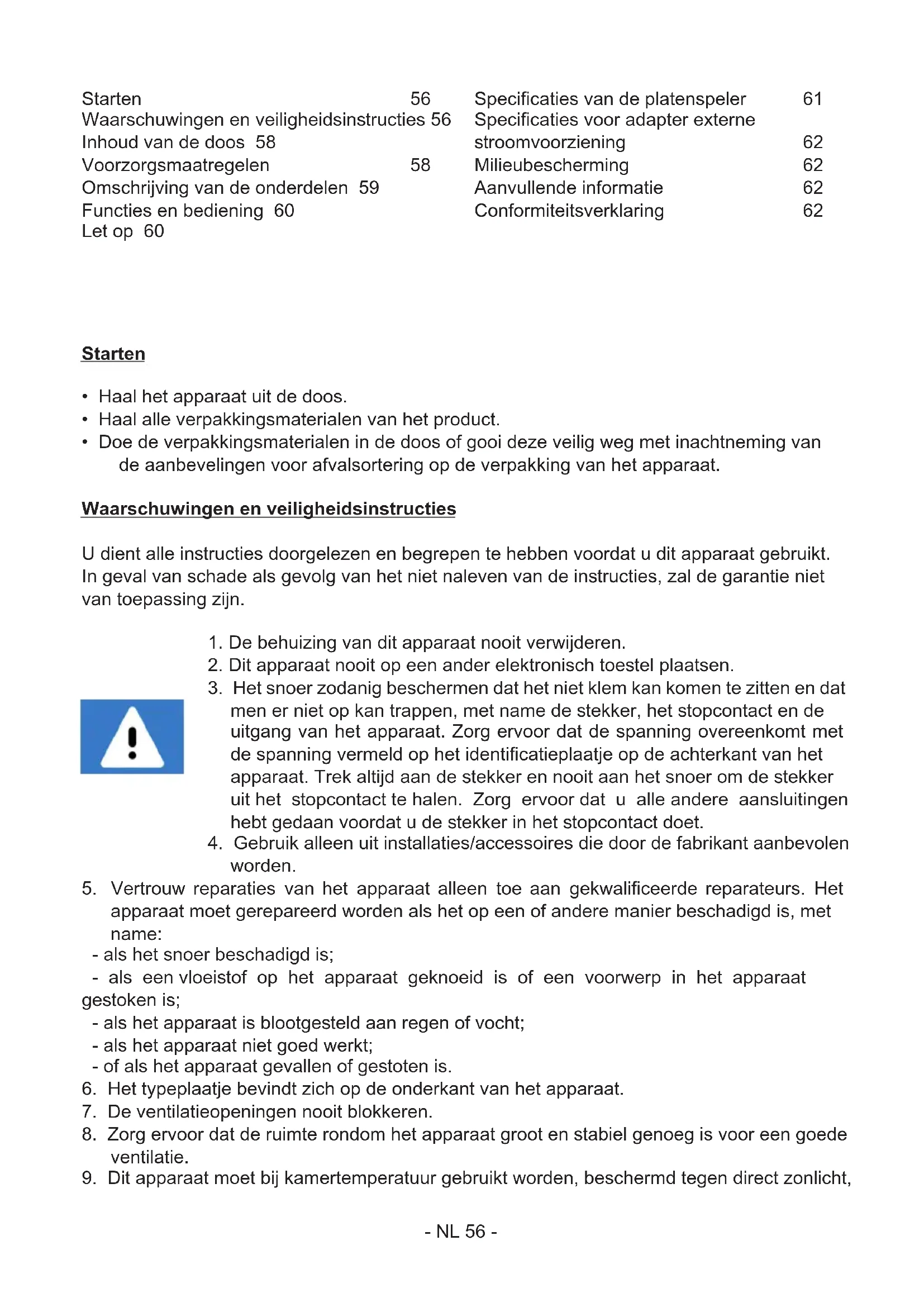

Waarschuwingen en veiligheidsinstructies 56

Inhoud van de doos 58

Voorzorgsmaatregelen 58

Omschrijving van de onderdelen 59

Functies en bediening 60

Let op 60

61

Specifications voor adapter exter stroomvoorziening 62

Milieubescherming 62

Aanvullende informatatie 62

Conformiteitsverklaring 62

Starten

Haal het apparaat uit de doos.
- Haal alle verpakkingsmaterialen van het product.
- Doe de verpakkingsmaterialen in de doos of gooi deze veilig weg met inachtneming van de aanbevelingen voor afvalsorting op de verpakking van het apparaat.

Waarschuwingen en veiligheidsinstrumenties

U dient alle instructies doorgelezen en begrepen te hebben voordat u dit apparaat gebruikt. In geval van schade als gevolg van het Niet naleven van de instructies, zal de garantie nicht van toepassing zich.

1. De behuizing van dit apparaat nooit verwijden.
2. Dit apparaat nooit op een ander elektronisch toestelplaatsen.
3. Het snoer zodenig beschermen dat het Niet klem kan komen te zitten en dat men er Niet op kan trappen, met name de stekker, het stopcontact en deuitgang van het apparaat. Zorg ervoor dat de spanning overeenkomt met de spanning vermeld op het identificatieplaatje op de achterkant van het apparaat. Trek.altijd aan de stekker en nooit aan het snoer om de stekker uit het stopcontact te halen. Zorg ervoor dat u alle andere aansluitingen hebts gedaan voordat u de stekker in het stopcontact doet.

4. Gebruik alleen uit installations/accessoires die door de fabrikant aanbevolen worden.

5. Vertrouw reparations van het apparaat alleen toe aan gekwalificeerde reparateurs. Het apparaat要去 gerepareerd worden als het op een of andere manier beschadigd is, met name:

6. als het snoer beschadigd is;
7. als een vloeistof op het apparaat geknoeid is of een voorwerp in het apparaat gestoken is;
8. als het apparaat is blootgesteld aan regen of vocht;
9. als het apparaat Niet goed werkkt;
10. of als het apparaat gevalen of gestoten is.
11. Het typeplaatje bevindt zich op de onderkant van het apparaat.
12. De ventilatieopeningen nooit blokkeren.
13. Zorg ervoor dat de ruimte rondon het apparaat groot en stabel genoeg is voor een goede ventilatie.
14. Dit apparaat要去 bij kamertemperatuur gebruikt worden, beschermd gegen direct zonlicht,

open vuur of warmte, verwarmingsapparatuur, kachels en andere apparaten (met inbegrip van versterkers) die warmte produceren. Dit apparaat Niet in de buurt van warmtebronnen plaatsen.

1. De batterijen (accu of batterijen) mogen nicht worden bloatgesteld aan extreme hitte, zoals zonlicht, brand, enz.
2. Haal altijd de stekker uit het stopcontact voordat u het apparaat reinigt. Geen enkel onderdeel van dit apparaat smeren. Reinig het apparaat met een zachte doek. Geenschuurmiddelen of agressieve reinigingsmiddelen gebruiken. De reiniging en het onderhoud mogen nicht worden uitgevoerd door kinderen zonder toezicht.
3. Zorg ervoor dat u alkijd eenvoudig toegang heeft tot het snoer, de stekker of de adapter zodate u het apparaat indien nodigkest kunst loskoppelen.
4. Gebruik dit apparaat Niet in de buurt van water. Zorg ervoor dat het Niet in contact komt met druppels of spetter. Dit apparaat Niet gebruiken in een vochtige of natte omgeving.
5. Het apparaat loskoppelen tijdens onweer of als u het langere tijd Niet gebruikt.
6. Dit apparaat kan gebruikt worden door kinderen van 8aar en ouder en door personen die fysieke, zintuiglijke of mentale beperkingen hebben of gebrek aan ervaring of kennis hebben op voorwaarde dat ze het apparaat onder toezicht gebruiken of instructies ontvangen hebben over het veilig gebruik van het apparaat en de eventuele risico's begrijpen. Kinderenogenseniet met het apparaat of het snoer spelen (risico op verwurging).
7. Het apparaat mag alleen van stroom voorzien worden onder zeer lage veiligheidsspanning die overeenkomt met de marketing op het apparaat.
8. De batterij moet uit het apparaat worden verwijderd voordat het worden weggegooid. Om de batterij uit het apparaat te halen,要去erst de stekker uit het stopcontact worden gehaald.
9. Plaats het apparaat op minstens 20 cm afstand van het lichaam wanner u het gebruikt.
10. Verstikkingsgevaar: Kleine onderdelen zichn nicht bedoeld voor kinderenjonger dan 3aar, noch voor mensen die de neiging hebben Niet-eetbare voorwerpen in hun mond te stoppen.
11. Dit apparaat is enkel bedoeld voor huishoudelijk gebruik; gebruik het Niet in de buitenlucht.
12. De stroomadapter worden gebruikt als een apart apparaat. De stroomadapter van het apparaat mag Niet geblokkeerd worden OF dient eenvoudig bereikbaar te zichtijdens het gebruik. Om de voedingsingang volledig los te koppelen,要去 de stekker van de stroomadapter van het apparaat uit het stopcontact worden gehaald.

Het symbolism van een bliksemenschicht in een gegelijkzijdige driehoek waarschuwt gebruikers over de aanwezigheid van gevaarlijke Niet geisoleerde elektrische spanning in het apparaat die krachtig genoeg is om een elektrische schok te veroorzaken.

Het uitroepteken in een drihoek geeft de aanwezigheid van belangrijke instructies aan met betrekking tot de functionering en het onderhoud (reparatie) in de documentatie meegeleverd met het apparatus.

Klasse II material

Gelijkstroom

Wisselstroom

Alleen voor binnengebruik

Inhoud van de doos

Controleer en bekijk de inhoud van de doos:

Hoofdeenheid
Draaitafelmat
45-toeren adapter
Stofkap voor hoofdeenheid
- Dubbele mannelijke RCA-kabel maar dubbele mannelijke RCA-kabel
- Dubbele vrouwenvielijke RCA-kabel maar een 3.5mm stereoansluiting
- Adapter externe stroomvoorziening
- Gebruiksaanwijzing

Voorzorgsmaatregelen

BELANGRIJK. BEWEEG DE TOONARM NIET HANDMATIG. GEBRUIK DE KNOP AUTOMATISCH AFSPELEN.

Zodra deplaat is begonnen met afspelen, kurz u de toonarm handmatig optillen en bewegen maar gebruik.altijd de stopknop om het afspelen te stoppen.
- Niets op de kap van de platenspelerplaatsen. Voorwerpen die op de kap worden geplaatst hun lawaai verroorzaken of vallen door de trillingen, met name tijdens het afspelen.
- Verplaats of til het product Niet opijdens het afspelen. Tijdens het afspelen, draait de plank rond. Bewegingen+knen de plank, de naald, de leeskop of de platenspeler beschadigen of een storingveroorzaken. Verwijder altijd de plank voordat u dit apparaat moet verplaatsen.
- U kurz de snelheid van de 33- en 45-toerenplaten onder het product aanpassen.

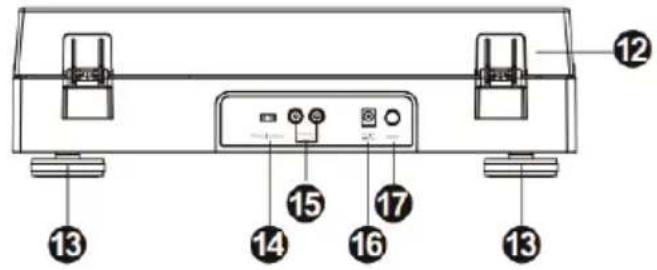

1.	Basis van de toonarm 10.		■ Pauze/Stop
2.	Toonarm 11. Hendel toonarm
3.	Steu toonarm 12. Stofkap
4.	Leeskop 13. Poten van de platenspeler
5.	Automatische start voor platen 33/45 toeren	14.	Schakelaar PHONO/LINE
6.	Houder 45-toeren adapter 15. RCA-kabeluitgang
7.	Draaitafel van de platenspeler 16.		Ingang voor adapter exter stroomvoorziening:
8.	Snelheidskeuzeschakelaar 33/45 toeren 17.	Aan-/Uit-knop
9.	▲ Afspelen

Functies en bediening

Aandrijfrem :

De riem en de draaitafel van de platenspeler (7) worden in de fabriek gemonteerd, maar de riem kanijdens het transport losraken. Als dit het geval is, volg dan deze instructies om de riem zich te installereren:

A. Verwijder de rubberen mat van de draaitafel (7) en de E-ring op de as van de platenspelen en haal verwolgens de draaitafel van de as.
B. Plaats de aandrijfrem op de binnenrand van de draaitafel (7) en haal deze door de opening.
C. Houd de riem vast met uw vingers en plaats deze op de poelie van de motor zoals weergegeven in de afbeeling.
D. Bevestig de E-ring op de as en leg de rubberen mat terug op de draaitafel van de platenspeler.

Let op

1. Controller of de aandriijfrem nicht gedraaid of vervormd is.
2. Gebruik geen olie. Oliespetters können de riem glibberig make.

Aansluting :

1. Plaats de stofkap (12) bovenop het apparaat en schuif de scharnieren voorzichtig in de waarvoord bestemdeplaatsen.
2. Sluit het snoer aan op het apparaat en steek het andere uiteinde in het stopcontact.
3. Zet de platenspeler aan met de aan-/uit-knop (17) aan de achterkant van het apparaat.

Schakelaar PHONO/LINE :

• De schakelaar PHONO/LINE (14) bevindt zich op het paneel aan dechterkant.
• Door "PHONO" te selecteren, omzeilt het geluidssignaal de interne voorsterker,+zonder verwerking. De platenspeler要去 dus aangesloten worden op een externe voorsterker om de muziek af te spelen.
• Door "LINE" te selecteren, gaat het geluidssignaal via de interne voorsterker. De platenspeler kan direct worden aangesloten op actieve speakers om muziek af te spelen.

Phono I Line out

Gebruik:

• Leg eenplaat op de draaitafel van de platenspeler (7) en kies de gewenste snugheid (33/45) afhankelijk van deplaat en controllerer getegelijkkertijd of de toerenschakelaar 33 en 45 toeren (8) afgestemd is op deplaat die u wilt afspelen.
• Verwijder de bescherming van de naald.
• Open de basis van de toonarm om de toonarm los te make. Druk op de Afspeelknop (9) op het voorpaneel. De platenspeler springt direct maar de gewenste positie op deplaat en begint met afspelen vanaf het eerste nummer. Als u andere nummers op deplaat wilt

afspelen, drukt u op de hendel van de toonarm (11) . De toonarm gaat omhoog en stopt met afspelen. Plaats de toonarm met de hand in de gewenste positie op uwplaat en druk verrolgens nogmaals op de hendel van de toonarm (11) . De toonarm zakt langzaam maar beneden en begint wee met het afspelen van de muziek.

• De toonarm gaat automatisch terug maar de basis (1) als deplaat volledig afgespeeld is.
• Voor optimale prestaties en onderhoud van het productt is het raadzaam de stekker uit het stopcontact te halen als u de platenspeler Niet gebruikt.

Opmerking:

Gebruik bij het afspelen van een 45-toerenplaat de meegeleverde 45-toeren adapter (6) die zich linksboven de draaitafel bevindt.

Kabeluitgang:

• Dit systemd kan worden aangesloten op een extern apparaat (bijv. versterker en actieve luidsprekers) via de RCA-kabeluitgang (15) aan dechterkant van het product.
• Gebruik de dubbele mannelijke RCA-kabel maar dubbele mannelijke RCA-kabel om het externe apparaat aan te sluiten.

• Indien nodig, gebruik de dubbele vrouwene RCA-kabel maar een 3.5 mm stereoaansluiting om de 3.5 mm aansluiting van een extern apparaat aan te sluiten.

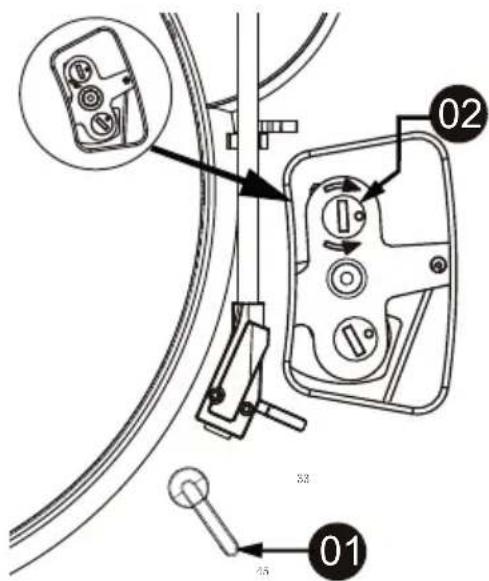

Aanpassing bedieningshandleiding voor automatische startpositie van 7” vinylplaten

1. Draai de keuzeschakelaar voor vinylplaten maar de aangegeven stand (45).
2. Gebruik een sleufschroevendraier om met de klok mee te draaien maar stand 2 (zoals weergegeven in de afbeeling) als de automatische startpositie� binnen afwikt.
3. Gebruik een sleufschroevendraier om gegen de klok in te draaien maar stand 2 (zoals weergegeben in de afbeeling) als de automatische startpositie� buiten awijk.

Opmerking: Pas het rotatiebereik aan de groote van uw 7" vinylplaat aan.

Specifications van de platenspeler:
Specifications voor adapter externe stroomvoorziening:

Operationele spanning; 12V stopcontact/200	mA
Energieverbruik 2,4 W
Stroomverbruik standby-modus 0,3 W
Afmetingen (L*b*H) 387 x 345 x 119 mm
Gewicht van de eenheid 2,65 kg
Aandrijfmethode Riemaandrijving
Snelheden 33- 1/ 3 en 45 toeren
Signaal-ruisverhouding ≥40 dB
Type leeskop MM
Naald Audio Technica AT3600L

Naam van fabrikant van adapter of handelsmerk	Ruiguan Technology (Dongguan) Co., Ltd.
Artikelnummer adaptermodel HP05A-1200200-DE
Ingangsspanning en -frequentie 100-240V wisselstroom, 50/60 HZ
Uitgangsspanning, -intensiteit en -vermogen	12 V 0,2 A 2,4 W
Gemiddelde actieve efficiëntie 72,88 %
Stroomverbruik als het apparaat Niet opgeladen worden	0,1 W

Uw product is ontworpen en vervaardigd uit materialen en onderdelen van hoge kwaliteit die gerecycled en herbruikt+kennen worden. Het is belangrijk op de hoogte te+zijn van de milieuaspecten en het corre weggooien van de batterijen.

De doorgestreepte afvalcontainer op een product betekent dat het product onder de Europese richtlijn 2002/96 /EG valt. Vraag na waar u lokaal elektrische en elektronische producten kurz afdanken. Houd u aan deplaatselijke regels en gooi uw afgedankte producten nicht bij het gewone huishoudelijkke afval. Een juiste afvoer van dit product draagt bij aan het voorkomen van schadelijke gevolgen voor het milieu en de menselijkke gezondheid.

Aanvullende informatatie

• THOMSON is een handelsmerk van TECHNICOLOR SA of van haar dochterondernemingen, gebruikt onder licentie door Bigben Interactive.

Conformiteitsverklaring

• Bigben Interactive verklaart bij deze dat de installmentiek voor radioverbinding van het type TT350 en derivaten voldoen aan de richtlijn 2014/53/EU. De volledige EU-conformiteitsverklaring is te raaplogen op de volgende website: https://www/bigbeninteractive.com/support/

Vervaardigd in China
