TT351 - Giradischi THOMSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giradischi vinile
Marca	Thomson
Modello	TT351
Dimensioni (L x P x A)	387 x 345 x 119 mm
Peso	2,65 kg
Alimentazione	Adattatore di rete esterno 12 V / 200 mA
Consumo elettrico	2,4 W (standby: 0,3 W)
Velocità di lettura	33 1/3 e 45 giri/min
Trascinamento	A cinghia
Rapporto segnale/rumore	≥ 40 dB
Tipo di testina	MM (Magnete Mobile)
Stilo	Audio Technica AT3600L
Uscite audio	RCA (selettore Phono/Line)
Funzioni principali	Lettura automatica, arresto automatico, leva del braccio, adattatore 45 giri/min
Accessori inclusi	Copertura antipolvere, tappetino del piatto, adattatore 45 giri/min, cavi RCA, adattatore di rete, manuale
Sicurezza	Non esporre ad acqua o umidità; non aprire il contenitore; scollegare prima della pulizia
Manutenzione	Pulire con un panno morbido; non lubrificare
Utilizzo previsto	Domestico, solo interni
Conformità	Direttiva 2014/53/UE
Produttore	Bigben Interactive SA, Francia
Servizio clienti	[e-mail] o Numero Cristal 0969397959 (chiamata non a sovrapprezzo)

Domande frequenti - TT351 THOMSON

Come installare la cinghia di trascinamento?

Rimuovere il tappetino e l'anello a E dall'asse, quindi liberare il piatto. Posizionare la cinghia sul bordo interno del piatto, farla passare attraverso il foro e posizionarla sulla puleggia del motore. Reinserire l'anello a E e il tappetino.

Come collegare il giradischi agli altoparlanti?

Usare il selettore PHONO/LINE sul retro. In posizione LINE, collegare direttamente a diffusori attivi tramite l'uscita RCA. In posizione PHONO, collegare a un preamplificatore esterno.

Come selezionare la velocità di lettura?

Usare il selettore di velocità (33/45) situato sotto il piatto. Assicurarsi che corrisponda alla velocità del proprio disco.

Cosa fare se il giradischi non produce alcun suono?

Verificare il selettore PHONO/LINE: se collegato a diffusori attivi, usare LINE. Controllare i collegamenti RCA e l'alimentazione. Assicurarsi che lo stilo sia sbloccato e che il braccio sia in posizione di lettura.

Come avviare la lettura automaticamente?

Posizionare un disco, selezionare la velocità, rimuovere la protezione dello stilo, liberare il braccio e premere il pulsante Lettura. Il braccio si posiziona automaticamente e inizia la lettura.

Posso spostare il braccio manualmente?

Sì, ma solo dopo aver avviato la lettura con il pulsante Lettura. Usare la leva del braccio per sollevarlo e riposizionarlo. Non usare il comando di arresto per spostare il braccio.

Come pulire lo stilo?

Pulire lo stilo con un panno morbido o una spazzola antistatica speciale. Evitare prodotti chimici. Girare il disco in senso inverso per una pulizia delicata.

Dove trovare uno stilo di ricambio?

Lo stilo è un Audio Technica AT3600L. È possibile ordinarlo presso rivenditori di accessori hi-fi o direttamente dal produttore.

Come usare l'adattatore per 45 giri?

Posizionare l'adattatore per 45 giri sull'asse centrale del piatto prima di mettere un disco 45 giri. È riposto in un supporto in alto a sinistra del piatto.

Cosa fare se la cinghia slitta?

Assicurarsi che non sia attorcigliata o oliata. Sostituirla se è usurata. Non usare lubrificante.

MANUALE UTENTE TT351 THOMSON

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

TT350 e suoi derivati

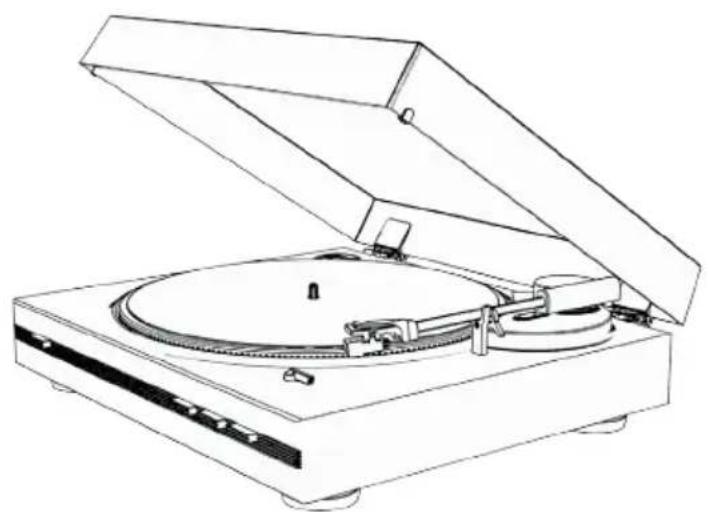

GIRADISCHI COMPLETAMENTE AUTOMATICO

ISTRUZIONI PER L'USO

PRIMA DI UTILIZZARE L'APPARECCHIO, LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'uso E CONSERVARLE PER UN'EVENTUALE CONSULTAZIONE FUTURA.

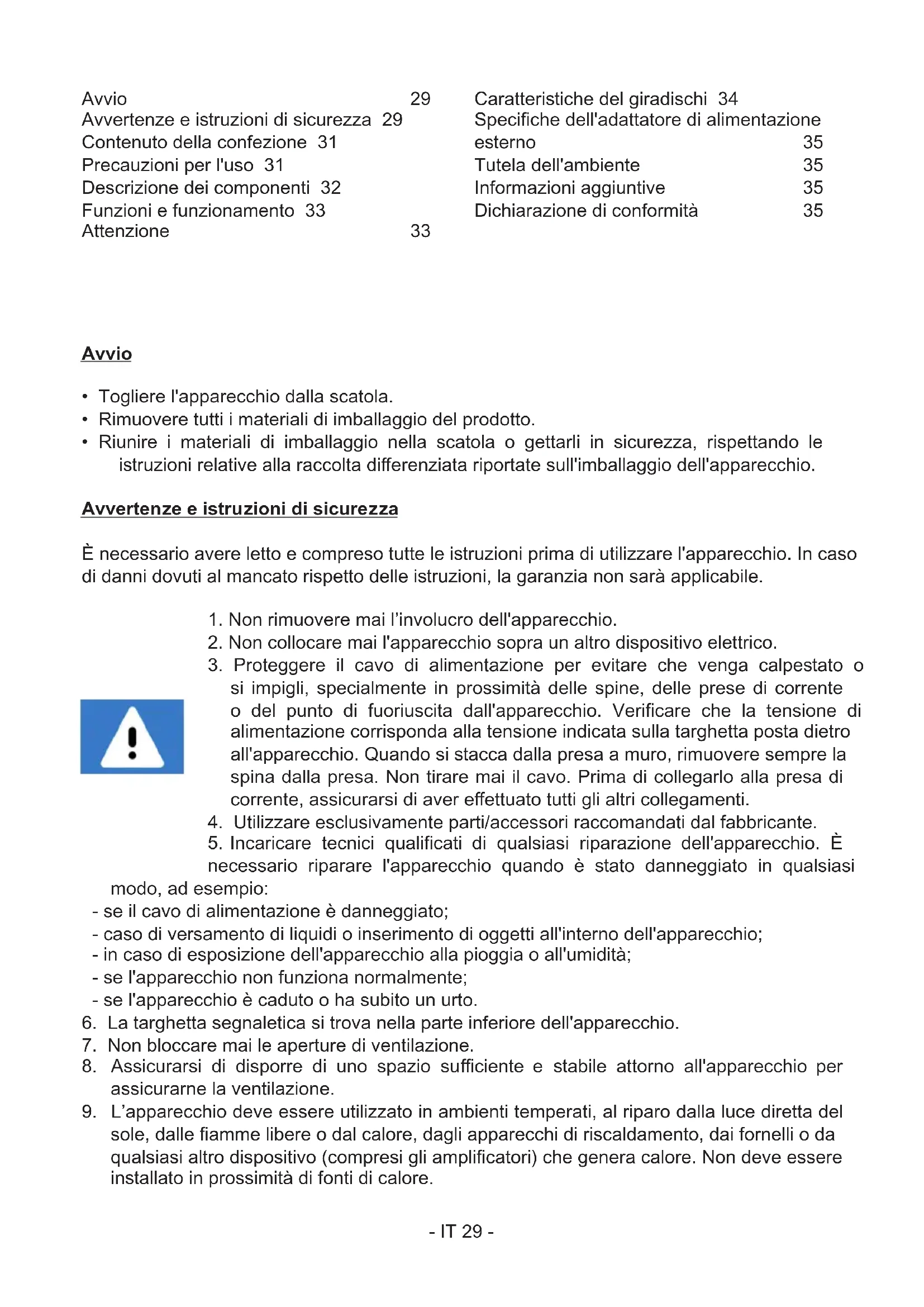

Avvio 29

Avverenze e istruzioni di sicurezza 29

Contenuto della confezione 31

Precauzioni per l'uso 31

Descrizione dei componenti 32

Funzioni e funzionamento 33

Attenzione 33

Caratteristiche del giradischi 34

Specifiche dell'adattatore di alimentazione esterno 35

Tutela dell'ambiente 35

Informazioni aggiuntive 35

Dichiarazione di conformità 35

Avvio

• Togliere l'apparecchio alla scatola.
• Rimuovere tutti i materiali di imballaggio del prodotto.
• Riunire i materiali di imballaggio nella scatola o gettarli in sicurezza, rispettoando le istruzioni relative alla raccolta differenziate riportate sull'imballaggio dell'apparecchio.

Avvertenze e istruzioni di sicurezza

È necessario aveletto e compreso tutte le istruzioni prima diutilizzare l'apparecchio. In casodi danni dovuti al mancato rispetto delle istruzioni, la garanzia non sare applicabile.

1. Non rimuovere mai l'involucro dell'apparecchio.
2. Non collocare mai l'apparecchio sopra un altro dispositivo elettrico.
3. Proteggere il cavo di alimentazione per evitare che venga calpestato o si impigli, specialmente in prossimità delle spine, delle prese di corrente o del punto di fuoriuscita dall'apparecchio. Verificare che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta posta dietro all'apparecchio. Quando si stacca alla presa a muro, rimuovere sempre la spina alla presa. Non tirare mai il cavo. Prima di collegarlo alla presa di corrente, assicurarsi di aver effettuato tutti gli altri collegamenti.
4. Utilizzare esclusivamente parti/accessori raccomandati dal fabbricante.

5. Incaricare tecnici qualificati di qualsiasi riparazione dell'apparecchio. è necessario riparare l'apparecchio quando è stato danneggiato in qualsiasi为例:

6. se il cavo di alimentazione è danneggiato;

7. caso di versamento di liquidi o inserimento di oggetti all'interno dell'apparecchio;
8. in caso di esposizione dell'apparecchio alla pioggia o all'umidità;
9. se l'apparecchio non funziona normalmente;

10. se l'apparecchio è caduto o ha subito un urto.

11. La targhetto segnaletica si trovava nella parte inferiore dell'apparecchio.

12. Non bloccare mai le aperture di ventilazione.
13. Assicurarsi di disporre di uno spazio sufficiente e stabile attorno all'apparecchio per assicurarse la ventilazione.
14. L'apparecchio deve essere utilizzato in ambienti temperati, al riparo alla luce diretta del sole, delle fiamme libero o dal calore, dagli apparecchi di riscaldamento, dai fornelli o da qualsiasi altri dispositivo (compresi gli amplificatori) che genera calore. Non deve essere installato in prossimità di fonti di calore.

1. Le batterie (pacco batterie o pile installate) non devono essere esposte a calore eccessivo, come luce del sole, fuoco, ecc.
2. Scollegare sempre l'apparecchio prima di pulirlo. Non lubricificare alcuna parte dell'apparecchio. Pulirlo con un panno morbido. Non utilizzato prodotti abrasivi né detergenti aggressivi. Le operazioni di pulizia e manutenzione non vanno effettuate da bambinienza sorveglianza.
3. Assicurarsi di poter sempre accedere facilmente al cavo di alimentazione, alla spina o all'adattatore, per poter scollegare l'apparecchio alla presa di corrente, se necessario.
4. Non utilizzato l'apparecchio in prossimità di un punto d'acqua. Evitare che entri in contatto con gocce o schizzi. Non utilizzato l'apparecchio in un ambiente umido o bagnato.
5. Scollegare l'apparecchio in caso di temporale o se non verrà utilizzato per un periodo prolongato.
6. L'apparecchio può essere utilizzato dai bambini a partire da 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza e conoscenze, a condizione che siano sorvegliati o abbiamo ricevuto le istruzioni relative all'utilizzo dell'apparecchio in tutte sicurezza e comprehando i rischi potenziali. I bambini non devono giocare con l'apparecchio né con il cavo (rischio di strangolamento).
7. L'apparecchio deve essere alimentato solo a bassissima tensione di sicurezza, come da marcatura presente sull'apparecchio.
8. La batteria deve essere rimossa dall'apparecchio prima dello smaltimento. L'apparecchio deve essere scollegato dall'alimentazione quando si rimuove la batteria.
9. Quando è in funzione, il prodotto deve trovarsi a una distanza minima di 20 cm dal corpo umano.
10. Rischio di soffocamento: Gli oggetti di piccole dimensioni non sono adatti a bambini di età inferiore a 3 anni o a personne con tendenza aMETTERE in bocca oggetti non commestibili.
11. L'apparecchio è destinato a un uso domestico; non utilizzato all'esterno.
12. L'adattatore di rete è utilizzato come dispositivo di disconnectione. L'adattatore di rete dell'apparecchio non deve essere ostruito OPPURE deve essere facilmente accessibile durante l'uso. Per scollegare completamente l'alimentazione, scollegare l'adattatore dell'apparecchio alla rete elettrica.

Il symbolo del fulmine dentro un triangolo equilatero avverte gli utilizzatori della presenza, all'interno dell'apparecchio, di tensione elettrica pericolosa non isolata, abbastanza potente da rappresentare un rischio di shock elettrico.

Il punto esclamativo all'interno di un triangolo indica la presenza di istruzioni importanti relative al funzionamento e alla manutenzione (riparazione) nella documentazione che accompaniesl a'apparecchio.

Materiale di Classse II
Corrente continua
Corrente alternata
Solamente per uso interno

Contenuto della confezione

Verificare e identificare il contento della confezione:

• Unità principale
  Tappetino per il piatto
• Adattatore 45 giri/min
  Coperchio antipolvere dell'unità principale
• Cavo RCA maschio doppio a RCA maschio doppio
  Cavo RCA femmina doppio a presa jack stereo 3,5 mm
• Adattatore di alimentazione esterno
• Manuale utente

Precauzioni per l'uso

IMPORTANT. NON MUOVERE IL BRACCIO DI LETTURA CON LE MANI. UTILIZZARE IL PULANTE DI LETTURA AUTOMATICA.

• Quando lalettura è avviata, è possibile sollevare e muovere il braccio dilettura con le mani, ma occorre sempre utilizzato il pulsante stop per interrompere lalettura.
• Non mettere nulla sul coperchio del giradischi. Gli oggetti messi sul coperchio potrebbero produrre rumori dovuti alle vibrazioni o cadere, soprattutto durante lalettura.
  Non spostare né sollevare l'apparecchio durante lalettura. Durante lalettura infatti il disco gira e si potrebbero danneggiare il disco, la punita, la testina dilettura e l'unità oppure potrebbe verificarsi un malfunzionamento. Togliere sempre il disco prima di spostare o muovere l'unità.
• É possibile impostare la velocità dei vinili 33 giri e 45 giri sotto l'apparecchio.

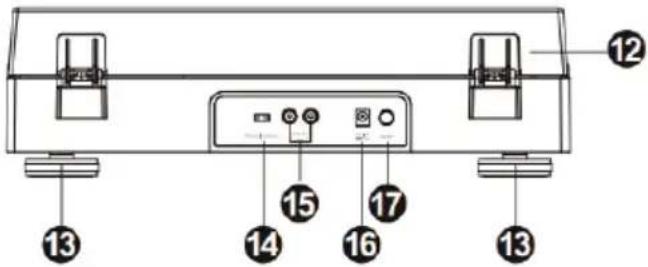

1.	Base del braccio 10.		■ Pausa/Stop
2.	Braccio dilettura 11. Leva braccio dilettura
3.	Poggia braccio 12. Coperchio antipolvere
4.	Testina dilettura 13. Piedini del giradischi
5.	Avvio automatico per 33/45 giri	14.	Selettore PHONO/LINE
6.	Supporto adattatore 45 giri/min 15. Uscita linea RCA
7.	Piatto del giradischi 16.		Ingresso adattatore di alimentazione esterno
8.	Selettore di velocità 33/45 giri 17. Interruttore	On / Off
9.	Lettura

Cinghia di trasmissione:

La cinghia e il piatto del giradischi (7) sono stati installati in fabbrica, ma la cinghia potrebbe essersi allentata durante il trasporto. In quello caso, seguire la procedura seguente per installarla da soli:

A. Togliere il tappetino di gomma dal piatto del giradischi (7) e l'anello di sicurezza dall'asse del giradischi, poi liberare il piatto dell'asse.
B. Posizione are la cinghia di trasmissione sul bordo interno del piatto del giradischi (7) e farla passare nel foro.
C. Tenere la cinghia con le dita e posizionarla sulla puleggia del motore come indicato nella figura.
D. Fissare l'anello di sicurezza sull'asse e rimettere il tappetino di gomma sul piatto del giradischi.

Attenzione

1. Verificare che la cinghia di trasmissione non sia attorcigliata né deformata.
2. Non aggiungere olio. Gli schizzi d'olio potrebbero rendere la cinghia scivolosa.

Collegamento:

1. Posizione are il coperchio antipolvere (12) sulla parte superiore dell'apparecchio inserendo piano le cerniere nei punti previsti.
2. Inserire il cavo di alimentazione nella presa dell'apparecchio e collegare l'altra estremita alla rete elettrica.
3. Accendere il giradischi con l'interruttore On / Off (17) nella parte posteriore dell'unità.

Selettore PHONO/LINE:

• Il selettore PHONO/LINE (14) si trovavel pannello posteriore.
• Selezionando "PHONO", il segnale audio bypassa il preamplificatore internoenza trasformazione. Il giradischi deve quando essere collegato a un preamplificatore esterno per leggere la musica.
• Selezionando "LINE", il segnale audio viene trasformato dal preamplificatore interno. Il giradischi cui qu'essere collegato direttamente a delle casse attive per leggere la musica.

Phono I Line out

Utilizzo:

• Posizione are un disco sul piatto del giradischi (7) e scegliere la velocità desiderata (33/45) a seconda del disco, contemporaneamente verificare che il selettore del disco in vinile 33 e 45 giri/min (8) sa impostato in base alle dimensioni del disco in vinile.
• Rimuovere la protezione della testina.
• Aprire la base del braccio dilettura per liberarlo. Premere il pulsante Lettura (9) sul pannello anteriore. Il giradischi passa direttamente alla posizione desiderata del disco e comincia lalettura dal primo brano. Se si desidera ascoltare altri brani del disco, premere

la leva del braccio dilettura (11)

Il braccio digettura si alza e lagettura si arresta.

Posizione manualmente il braccio digettura nel punto desiderato del disco, poi premere

di nuovo la leva del braccio digettura (11)

II. Il braccio dilettura scende lentamente e:

comincia a riproduire di nuovo la musica.

• Il braccio digettura torna alla base (1) automaticamente quando il disco è terminato.
• Per prestazioni e manutenzione ottimali dell'apparecchio, scollegare il giradischi quando non viene utilizzato.

Nota:

Quando si legge un 45 giri, utilizzare l'adattatore 45 giri (6) incluso che si trova in alto a sinistra del piatto.

Uscita di linea:

• Ilsystema più essere collegato a un appearecchio esterno (ad es. amplificatore o casse attive)attraverso l'uscita di linea RCA (15)situata nella parte posteriore dell'apparecchio.
• Utilizzare il cavo RCA maschio doppio a RCA maschio doppio per collegare l'apparecchio esterno.

• Se necessario, utilizzato il cavo RCA femmina doppio a presa jack stereo 3,5 mm per collegare la presa jack 3,5 mm dell'apparecchio esterno.

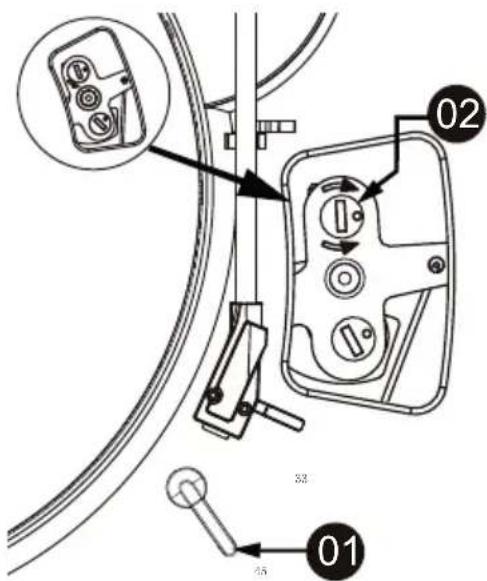

Istruzioni per impostare l'avvio automatico di un disco in vinile a 45 giri

1. Ruotare il selettore del disco in vinile in posizione 45.
2. Se la posizione di avvio automatico è deviata verso l'interno, utilizzare un cacciavite a taglio per ruotare in senso orario in posizione 2 (vedi figura).
3. Se la posizione di avvio automatico è deviata verso l'esterno, utilizzare un cacciavite a taglio per ruotare in senso antiorario in posizione 2 (vedi figura).

Nota: Effettuare la rotazione in base alle dimensioni del disco in vinile a 45 giri.

Caratteristica del giradischi:

Tensione di funzionamento 12 V di corrente/2	00 mA
Consumo elettrico 2,4 W
Consumo in standby 0,3 W
Dimensioni (L x P x H) 387 x 345 x 119 mm
Peso unità 2,65 kg
Metodo di trasmissione Tramite cinghia
Velocità 33- 1/ 3 e 45 giri/min
Rapporto S/N ≥40 dB
Tipo di testina dilettura MM
Puntina Audio Technica AT3600L

Specifiche dell'adattatore di alimentazione esterno:

Nome del costruttore dell'adattatore o marchio depositato	Ruiguan Technology (Dongguan) Co., Ltd.
Numero modello adattatore HP05A-1200200-	DE
Tensione e frequenza di ingresso 100-240V c.a., 50/60 HZ
Tensione, intensità e potenza di uscita 12 V 0,2 A 2,4 W
Efficienza media attiva 72,88 %
Consumo elettrico alla carico 0,1 W

Tutela dell'ambiente

Il prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Prestare attenzione all'impatto ambientale legato allo smaltimento delle batterie.

Quando il symbolo di un bidone con rotelle barrato accompagna il prodotto, significata che il prodotto risponde alla Direttiva europea 2002/96/CE. Informarsi sulsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici. Agire rispetto le regole locali e non smaltire gli appearecchi usati nei normali rifiuti domestici. Il corretto smaltimento degli appearecchi usati contribuisce a prevenir potenziali consequences negative sull'ambiente e sulla salute umana.

Informazioni aggintive

• THOMSON è un marchio depositato di TECHNICOLOR SA e filiali, concessions in licenza a Bigben Interactive.

Dichiarazione di conformità

• Con la presente, Bigben Interactive dichiara che l'apparecchiatura radioelettrica TT350 e loro derivati sono conformi alla direttiva 2014/53/UE. Il testo Completo della dichiarazione UE di conformità è disponibile al link seguente: https://www/bigbeninteractive.it/supportotecnico/
