Tipo di prodotto	Giradischi a cinghia
Marca	Thomson
Modello	TT300
Dimensioni (L x l x H)	395 x 343 x 100 mm
Peso	2,47 kg
Alimentazione	Alimentatore esterno 12 V, 200 mA, 2,4 W (ingresso 100-240 V AC, 50/60 Hz)
Consumo in standby	0,3 W
Velocità di riproduzione	33 1/3 giri/min e 45 giri/min
Tipo di testina	MM (magnete mobile)
Testina inclusa	Audio Technica AT3600L
Rapporto segnale/rumore	≥ 40 dB
Uscita audio	Uscita linea RCA (commutabile PHONO/LINE)
Funzioni principali	Riproduzione automatica, arresto automatico, pausa, selettore di velocità, leva del braccio
Accessori inclusi	Piatto con tappetino, adattatore 45 giri/min, coperchio antipolvere, cavo RCA, cavo RCA a jack 3,5 mm, alimentatore, manuale
Manutenzione e pulizia	Pulire con un panno morbido; non utilizzare prodotti abrasivi o aggressivi; non lubrificare; scollegare prima della pulizia
Sicurezza	Solo per uso domestico; non esporre a umidità o schizzi; tenere ad almeno 20 cm dal corpo; non utilizzare all'esterno
Ricambi e riparabilità	Testina sostituibile (Audio Technica AT3600L); cinghia di trasmissione regolabile; riparazione da parte di un professionista qualificato
Informazioni generali	Prodotto in Cina; conforme alla direttiva 2014/53/UE; marchio THOMSON su licenza Bigben Interactive

Domande frequenti - TT300 THOMSON

Come installare o reinstallare la cinghia di trasmissione?

Rimuovere il tappetino dal piatto e l'anello a E dall'asse. Sollevare il piatto. Posizionare la cinghia sul bordo interno del piatto e farla passare attraverso il foro. Tenere la cinghia e posizionarla sulla puleggia del motore. Rimettere l'anello a E e il tappetino. Assicurarsi che la cinghia non sia attorcigliata.

Come passare da 33 a 45 giri?

Utilizzare il selettore di velocità (8) situato sul pannello frontale. Premere una volta per passare da 33 a 45 giri/min. La velocità predefinita è 33 giri/min per i dischi da 12 pollici.

Come collegare il giradischi a casse o amplificatore?

Utilizzare l'uscita RCA (15) sul retro. Se il selettore PHONO/LINE (12) è su LINE, collegare direttamente a casse attive. Se è su PHONO, è necessario collegare a un preamplificatore phono esterno.

Cosa fare se non si sente alcun suono?

Verificare che il giradischi sia acceso (interruttore 16). Assicurarsi che il selettore PHONO/LINE sia nella posizione corretta per la propria attrezzatura. Controllare cavi e connessioni. Se si utilizza la modalità PHONO, è necessario un preamplificatore esterno.

Come pulire la puntina e la testina?

Utilizzare una spazzola antistatica o un detergente speciale per puntine. Evitare di toccare la puntina con le dita. Non utilizzare prodotti liquidi. Rimettere il cappuccio di protezione quando non la si utilizza.

Posso riprodurre dischi a 45 giri con questo giradischi?

Sì, utilizzare l'adattatore per 45 giri fornito per centrare il disco sul piatto. Selezionare la velocità 45 giri/min tramite il selettore di velocità.

Come sostituire la testina (stilo)?

La testina è una Audio Technica AT3600L standard. Per sostituirla, rimuovere la vecchia sganciandola delicatamente dal braccio. Inserire la nuova allineando i connettori. Consultare il manuale per i dettagli.

L'arresto automatico non funziona, cosa fare?

Premere il pulsante Arresto automatico (6) per disattivare la funzione se il disco si ferma troppo presto. Per dischi molto lunghi, disattivare questa funzione. Se il piatto non si ferma alla fine, premere nuovamente il pulsante.

Come effettuare la manutenzione del giradischi?

Pulire l'involucro con un panno morbido. Non lubrificare mai le parti. Proteggere il giradischi dalla polvere utilizzando il coperchio. Evitare umidità e luce solare diretta.

Qual è la garanzia del prodotto?

La garanzia è quella prevista dalla legislazione vigente (di solito 2 anni in Europa). Per qualsiasi domanda, contattare il servizio di supporto THOMSON all'indirizzo [e-mail] o telefonicamente al 0969397959 (chiamata non a sovrapprezzo).

MANUALE UTENTE TT300 THOMSON

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

TT300 e suoi derivati

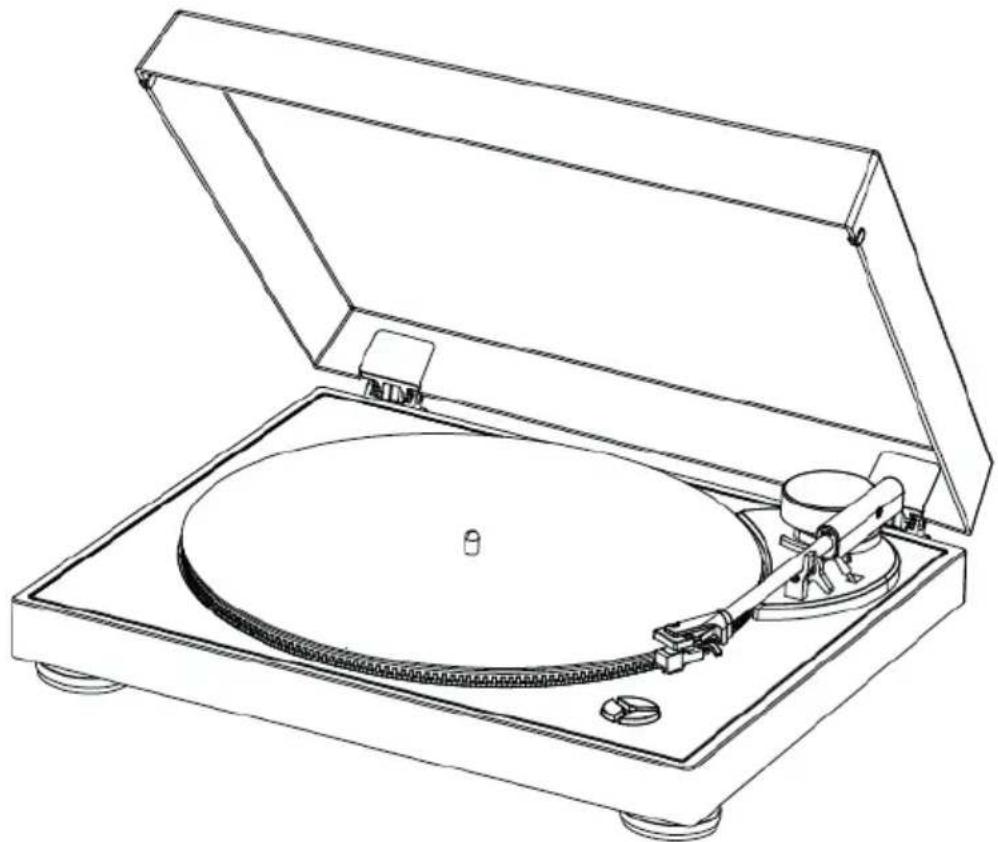

GIRADISCHI AD ARRESTO AUTOMATICO

ISTRUZIONI PER L'USO

PRIMA DI UTILIZZARE L'APPARECCHIO, LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'uso E CONSERVARLE PER UN'EVENTUALE CONSULTAZIONE FUTURA.

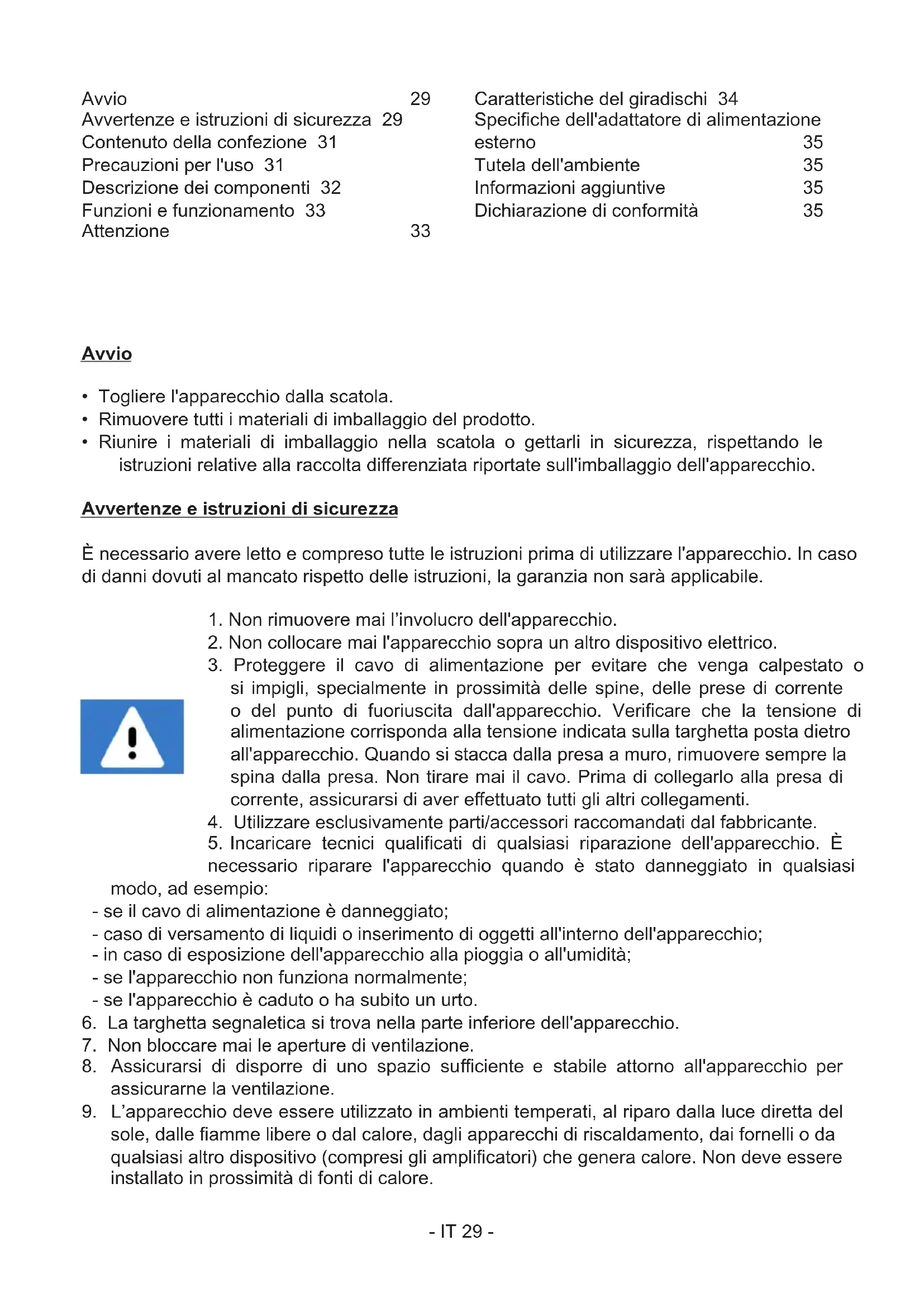

Avvio 29

Avverenze e istruzioni di sicurezza 29

Contenuto della confezione 31

Precauzioni per l'uso 31

Descrizione dei componenti 32

Funzioni e funzionamento 33

Attenzione 33

Caratteristiche del giradischi 34

Specifiche dell'adattatore di alimentazione esterno 35

Tutela dell'ambiente 35

Informazioni aggiuntive 35

Dichiarazione di conformità 35

Avvio

• Togliere l'apparecchio alla scatola.
• Rimuovere tutti i materiali di imballaggio del prodotto.
• Riumire i materiali di imballaggio nella scatola o gettarli in sicurezza, rispettoando le istruzioni relative alla raccolta differenziate riportate sull'imballaggio dell'apparecchio.

Avvertenze e istruzioni di sicurezza

È necessario aveletto e compreso tutte le istruzioni prima diutilizzare l'apparecchio. In casodi danni dovuti al mancato rispetto delle istruzioni, la garanzia non sare applicabile.

1. Non rimuovere mai l'involucro dell'apparecchio.
2. Non collocare mai l'apparecchio sopra un altro dispositivo elettrico.
3. Proteggere il cavo di alimentazione per evitare che venga calpestato o si impigli, specialmente in prossimità delle spine, delle prese di corrente o del punto di fuoriuscita dall'apparecchio. Verificare che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta posta dietro all'apparecchio. Quando si staccà alla presa a muro, rimuovere sempre la spina alla presa. Non tirare mai il cavo. Prima di collegarlo alla presa di corrente, assicurarsi di aver effettuato tutti gli altri collegamenti.
4. Utilizzare esclusivamente parti/accessori raccomandati dal fabbricante.

5. Incaricare tecnici qualificati di qualsi asi riparazione dell'apparecchio. è necessario riparare l'apparecchio quando è stato danneggiato in qualsi asi为例:

6. se il cavo di alimentazione è danneggiato;

7. caso di versamento di liquidi o inserimento di oggetti all'interno dell'apparecchio;
8. in caso di esposizione dell'apparecchio alla pioggia o all'umidità;
9. se l'apparecchio non funziona normalmente;

10. se l'apparecchio è caduto o ha subito un urto.

11. La targhetto segnaletica si trovava nella parte inferiore dell'apparecchio.

12. Non bloccare mai le aperture di ventilazione.
13. Assicurarsi di disporre di uno spazio sufficiente e stabile attorno all'apparecchio per assicurarse la ventilazione.
14. L'apparecchio deve essere utilizzato in ambienti temperati, al riparo alla luce diretta del sole, delle fiamme libero o dal calore, dagli apparecchi di riscaldamento, dai fornelli o da qualsiasi altri dispositivo (compresi gli amplificatori) che genera calore. Non deve essere installato in prossimità di fonti di calore.

1. Scollegare sempre l'apparecchio prima di pulirlo. Non lubrificare alcuna parte dell'apparecchio. Pulirlo con un panno morbido. Non utilizzato prodotti abrasivi né detergenti aggressivi. Le operazioni di pulizia e manutenzione non vanno effettuate da bambinienza sorveglianza.
2. Assicurarsi di poter sempre accedere disponibile al cavo di alimentazione, alla spina o all'adattatore, per poter scollegare l'apparecchio alla presa di corrente, se necessario.
3. Non utilizzato l'apparecchio in prossimità di un punto d'acqua. Evitare che entri in contatto con gocce o schizzi. Non utilizzato l'apparecchio in un ambiente umido o bagnato.
4. Scollegare l'apparecchio in caso di temporale o se non verrà utilizzato per un periodo prolongato.
5. L'apparecchio può essere utilizzato dai bambini a partire da 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza e conoscenze, a condizione che siano sorvegliati o abbiamo ricevuto le istruzioni relative all'utilizzo dell'apparecchio in tutte sicurezza e comprehando i rischi potenziali. I bambini non devono giocare con l'apparecchio né con il cavo (rischio di strangolamento).
6. L'apparecchio deve essere alimentato solo a bassissima tensione di sicurezza, come da marcatura presente sull'apparecchio.
7. La batteria deve essere rimossa dall'apparecchio prima dello smaltimento. L'apparecchio deve essere scollegato dall'alimentazione quando si rimuove la batteria.
8. Quando è in funzione, il prodotto deve trovarsi a una distanza minima di 20 cm dal corpo umano.
9. Rischio di soffocamento: Gli oggetti di piccole dimensioni non sono adatti a bambini di età inferiore a 3 anni o a persone con tendenza a mettere in bocca oggetti non commestibili.
10. L'apparecchio è destinato a un uso domestico: non utilizzato all'esterno.
11. L'adattatore di rete è utilizzato come dispositivo di disconnessione. L'adattatore di rete dell'apparecchio non deve essere ostruito OPPURE delve essere facilemente accessibile durante l'uso. Per scollegare completamente l'alimentazione, scollegare l'adattatore dell'apparecchio alla rete elettrica.

Il simbolo del fulmine dentro un triangolo equilatero avverte gli utilizzatori della presenza, all'interno dell'apparecchio, di tensione elettrica pericolosa non isolata, abbastanza potente da rappresentare un rischio di shock elettrico.

Il punto esclamativo all'interno di un triangolo indica la presenza di istruzioni importanti relative al funzionamento e alla manutenzione (riparazione) nella documentazione che accompaniesl a'apparecchio.

Materiale di Classse II
Corrente continua
Corrente alternata
Solamente per uso interno

Contenuto della confezione

Verificare e identificare il contento della confezione:

• Unità principale
  Tappetino per il piatto
• Adattatore 45 giri/min
  Coperchio antipolvere dell'unità principale
• Cavo RCA maschio doppio a RCA maschio doppio
  Cavo RCA femmina doppio a presa jack stereo 3,5 mm
• Adattatore di alimentazione esterno
• Manuale utente

Precauzioni per l'uso

• Quando lalettura è avviata, è possibile sollevare e muovere il braccio dilettura con le mani, ma occorre sempre utilizzato il pulsante stop per interrompere lalettura.
• Non mettere nulla sul coperchio del giradischi. Gli oggetti messi sul coperchio potrebbero produrre rumori dovuti alle vibrazioni o cadere, soprattutto durante lalettura.
  Non spostare né sollevare l'apparecchio durante lagettura. Durante lagettura infatti il disco gira e si potrebbero danneggiare il disco, la punita, la testina digettura e l'unità oppure potrebber verificarsi un malfunzionamento. Togliere sempre il disco prima di spostare o muovero l'unità.
• É possibile impostare la velocità dei vinili 33 giri e 45 giri sotto l'apparecchio.

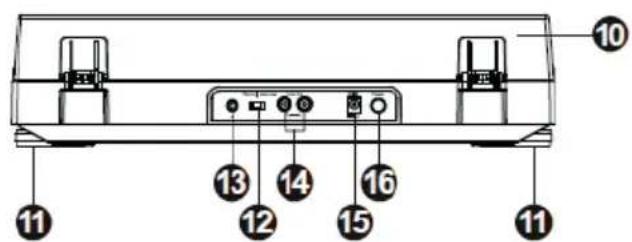

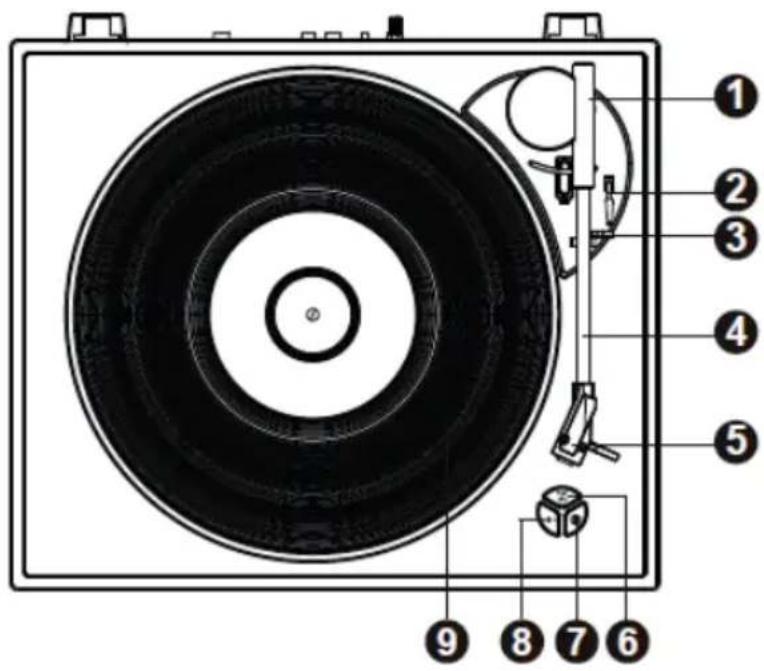

1.	Base del braccio 9. Piatto del giradischi
2.	Leva del braccio dilettura 10. Coperchio anti polvere
3.	Poggia braccio 11. Piedini del giradischi
4.	Braccio dilettura 12. Selettore PHONO/LINE
5.	Testina dilettura 13. Messa a terra
6.	Arresto automatico 14. Uscita linea RCA
7.	Pausa 15.		Ingresso adattatore di alimentazione esterno
8.	Selettore di velocità 33/45 giri 16. Interruttore	On/Off

Cinghia di trasmissione:

La cinghia e il piatto del giradischi (9) sono stati installati in fabbrica, ma la cinghia potrebbe essersi allentata durante il trasporto. In quello caso, seguire la procedura seguente per installarla da soli:

A. Togliere il tappetino di gomma dal piatto del giradischi (9) e l'anello di sicurezza dall'asse del giradischi, poi liberare il piatto dall'asse.
B. Posizione are la cinghia di trasmissione sul bordo interno del piatto del giradischi (9) e farla passare nel foro.
C. Tenere la cinghia con le dita e posizionarla sulla puleggia del motore come indicato nella figura.
D. Fissare l'anello di sicurezza sull'asse e rimettere il tappetino di gomma sul piatto del giradischi.

Attenzione

1. Verificare che la cinghia di trasmissione non sia attorcigliata né deformata.
2. Non aggiungere olio. Gli schizzi d'olio potrebbero rendere la cinghia scivolosa.

Collegamento:

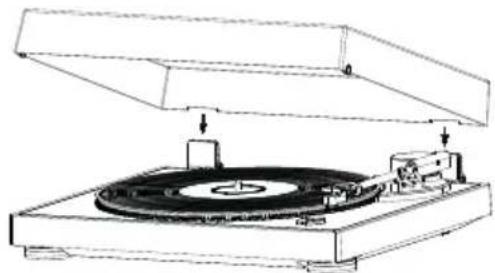

1. Posizione are il coperchio antipolvere (10) sulla parte superiore dell'apparecchio inserendo piano le cerniere nei punti previsti.
2. Inserire il cavo di alimentazione nella presa dell'apparecchio e collegare l'altra estremita alla rete elettrica.
3. Accendere il giradischi con l'interruttore On / Off (16) nella parte posteriore dell'unità.

Selettore PHONO/LINE:

• Il selettore PHONO/LINE (12) si trovavel pannello posteriore.
• Selezionando "PHONO", il segnale audio bypassa il preamplificatore interno alla trasformazione. Il giradischi deve quando essere collegato a un preamplificatore esterno per leggere la musica. Attenzione: se si sente un rumore, cui è necessario collegare un cavo di messa a terra分开 ai punti di messa a terra sulla testina e l'amplificatore.
• Selezionando "LINE", il segnale audio viene trasformato dal preamplificatore interno. Il giradischi cui qu'essere collegato direttamente a delle casse attive per leggere la musica.

Phono I Line out

Utilizzo:

• Posizione are un disco sul piatto del giradischi (9) e selezionare la velocità digettura adatta: 33 o 45 giri/min (8). (La velocità digettura di default è di 33 giri/min per i dischi da 12 pollici (30,48 cm)). Premere il selettore di velocità (8) per passare a 45 giri/min per i dischi da 7 pollici (17,78 cm).
  Rimuovere la protezione della puntina e liberare il braccio dietta (4). Spingere la leva (2) versuso l'alto per sollevare il braccio dietta (4), quindi spostare delicatamente il braccio dietta fino alla posizione desiderata sul disco. Quando il braccio dietta si avvicina al disco, il piatto comincia a girare.
• Una volta terminato il disco, la testina si ferma automaticamente. Se non si vuole che il disco si fermi automaticamente alla fine, premere il tasto di arresto automatico del piatto (6).
• NOTA: esta azione è necessaria solo se il disco è particolaremente lungo e si fermà automaticamente prima della fine dellagettura. Normalmente non è necessario utilizzato esta funzione.
• Segnaliamo inoltre che nel momento in cui si preme il tasting di arresto automatico (6) il piatto inizia a girare. Questo è assolutamente normale. Premere nuovamente il tasting di arresto automatico per fermare la rotazione.
• Al termine dellagettura del disco, spingere indietro la leva (2) per sollevare il braccio digettura e riposizionarlo delicatamente sul poggia braccio (3), quando bloccare il braccio digettura per proteggerlo da agli movimento imprevisto.

Nota:

Per evitare di danneggiare la punita, accertarsi che la protezione fornita sia correttamente posizionata quando si installa, si sposta o si pulisce la testina.

Quando si legge un disco 45 giri,utilizzare l'adattatore per 45 giri fornito con l'apparecchio.

Uscita di linea:

• Ilsystema più essere collegato a un appearecchio esterno (ad es. amplificatore o casse attive)attraverso l'uscita di linea RCA (15)situata nella parte posteriore dell'apparecchio.

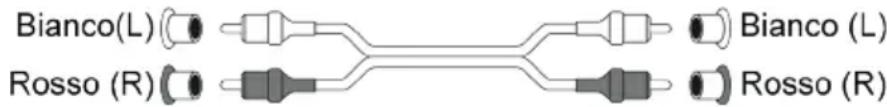

• Utilizzare il cavo RCA maschio doppio a RCA maschio doppio per collegare l'apparecchio esterno.

• Se necessario, utilizzare il cavo RCA femmina doppio a presa jack stereo 3,5 mm per collegare la presa jack 3,5 mm dell'apparecchio esterno.

Caratteristica del giradischi:

Tensione di funzionamento 12 V di corrente/2	00 mA
Consumo elettrico 2,4 W
Consumo in standby 0,3 W
Dimensioni (L x P x H) 395 x 343 x 100 mm
Peso unità 2,47 kg
Metodo di trasmissione Tramite cinghia
Velocità 33- 1/ 3 e 45 giri/min
Rapporto S/N ≥40 dB
Tipodi testina dilettura MM
Puntina Audio Technica AT3600L

Specifiche dell'adattatore di alimentazione esterno:

Nome del costruttore dell'adattatore o marchio depositato	Ruiguan Technology (Dongguan) Co., Ltd.
Numero modello adattatore HP05A-1200200-	DE
Tensione e frequenza di ingresso 100-240V c.a., 50/60 HZ
Tensione, intensità e potenza di uscita 12 V 0,2 A 2,4 W
Efficienza media attiva 72,88 %
Consumo elettrico alla carico 0,1 W

Tutela dell'ambiente

Il prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Prestare attenzione all'impatto ambientale legato allo smaltimento delle batterie.

Quando il symbolo di un bidone con rotelle barrato accompagna il prodotto, significica che il prodotto risponde alla Direttiva europea 2002/96/CE. Informarsi sulsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici. Agire rispetto le regole locali e non smaltire gli appearecchi usati nei normali rifiuti domestici. Il correto smaltimento degli appearecchi usati contribuisce a prevenire potenziali consequences negative sull'ambiente e sulla salute umana.

Informazioni aggintive

• THOMSON è un marchio depositato di TECHNICOLOR SA e filiali, concessions in licenza a Bigben Interactive.

Dichiarazione di conformità

• Con la presente, Bigben Interactive dichiara che l'apparecchiatura radioelettrica TT300 e loro derivati sono conformi alla direttiva 2014/53/UE. Il testo Completo della dichiarazione UE di conformità è disponibile al link seguente: https://www/bigbeninteractive.it/supportotecnico/

Prodotto in Cina

Prodotto da BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2-FRETIN

CS 90414
