TT355 - Platine_disque THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine disque (tourne-disque)
Marque	Thomson
Modèle	TT355
Dimensions (L x l x H)	387 x 345 x 119 mm
Poids	2,65 kg
Alimentation	Adaptateur externe 12 V / 0,2 A, entrée 100-240 V ~ 50/60 Hz
Consommation électrique	2,4 W
Consommation en veille	0,3 W
Méthode d'entraînement	Par courroie
Vitesses de rotation	33 1/3 et 45 tr/min
Rapport signal/bruit	≥ 40 dB
Type de cellule	MM (aimant mobile)
Aiguille	Audio Technica AT3600L
Sorties audio	RCA (sélecteur PHONO/LINE), adaptateur RCA vers jack 3,5 mm fourni
Fonctions automatiques	Lecture automatique, arrêt automatique en fin de disque
Contenu de la boîte	Unité principale, tapis de plateau, adaptateur 45 tr/min, couvercle antipoussière, câbles RCA, adaptateur d'alimentation, manuel d'utilisateur
Utilisation prévue	Usage domestique à l'intérieur
Précautions d'emploi	Ne pas déplacer le bras à la main, utiliser le bouton de lecture automatique ; ne pas exposer à l'humidité
Nettoyage et entretien	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs, ne pas lubrifier
Réparabilité	Confier toutes les réparations à un réparateur qualifié ; ne pas ouvrir le boîtier
Service client / SAV	Bigben Interactive - [e-mail] - N° Cristal 0969397959

FOIRE AUX QUESTIONS - TT355 THOMSON

Comment installer la courroie d'entraînement si elle s'est desserrée pendant le transport ?

Retirez le tapis en caoutchouc et l'anneau en E de l'axe, puis libérez le plateau. Placez la courroie sur le bord interne du plateau et faites-la passer dans le trou. Tenez la courroie avec vos doigts et placez-la sur la poulie du moteur. Remettez l'anneau en E et le tapis. Assurez-vous que la courroie n'est ni tordue ni déformée.

Comment brancher le tourne-disque à un amplificateur ou des enceintes actives ?

Utilisez le câble RCA mâle double fourni pour connecter la sortie RCA à l'arrière du tourne-disque à l'entrée de votre amplificateur ou enceintes. Si votre appareil externe dispose d'une entrée jack 3,5 mm, utilisez l'adaptateur RCA femelle double vers jack stéréo 3,5 mm inclus. Veillez à sélectionner la sortie PHONO ou LINE selon votre équipement.

Que faire si le son est trop faible ou absent ?

Vérifiez que le sélecteur PHONO/LINE est correctement positionné : sur LINE si vous connectez directement à des enceintes actives, sur PHONO si vous utilisez un préamplificateur externe. Assurez-vous également que les câbles sont bien branchés et que le volume de votre amplificateur est suffisant.

Comment ajuster la position de démarrage automatique pour les disques 45 tours de 7 pouces ?

Tournez le sélecteur de disque vinyle sur 45. Si la position de démarrage dévie vers l'intérieur, utilisez un tournevis pour écrous à fente pour tourner dans le sens horaire en position 2. Si elle dévie vers l'extérieur, tournez dans le sens antihoraire. Ajustez selon la taille de votre disque.

Comment nettoyer le tourne-disque ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de nettoyants agressifs. Ne lubrifiez aucune pièce.

Puis-je déplacer le bras de lecture manuellement ?

Utilisez de préférence le bouton de lecture automatique pour démarrer la lecture. Une fois la lecture commencée, vous pouvez soulever et déplacer le bras à la main, mais utilisez toujours la commande d'arrêt pour stopper la lecture. Ne déplacez pas le bras avant le démarrage automatique.

Que faire si le disque ne tourne pas ?

Vérifiez que l'appareil est allumé avec l'interrupteur Marche/Arrêt. Assurez-vous que la courroie d'entraînement est correctement installée et non desserrée. Vérifiez également que l'adaptateur d'alimentation est branché et que la prise secteur fonctionne.

Comment utiliser l'adaptateur 45 tours ?

L'adaptateur 45 tours se trouve dans le support situé en haut à gauche du plateau. Pour lire un disque 45 tours, placez l'adaptateur sur le centre du plateau avant de poser le disque. Le sélecteur de vitesse doit être sur 45.

Quel type d'aiguille est utilisé et où en trouver une de rechange ?

L'aiguille est une Audio Technica AT3600L, de type MM. Vous pouvez vous procurer une aiguille de rechange auprès du fabricant ou de revendeurs spécialisés. Pour toute question, contactez le support Bigben Interactive.

Comment contacter le service après-vente ?

Pour la France, contactez Bigben Interactive du lundi au vendredi de 9h00 à 18h00 (sauf jours fériés) au N° Cristal 0969397959 (appel non surtaxé) ou par email à [e-mail].

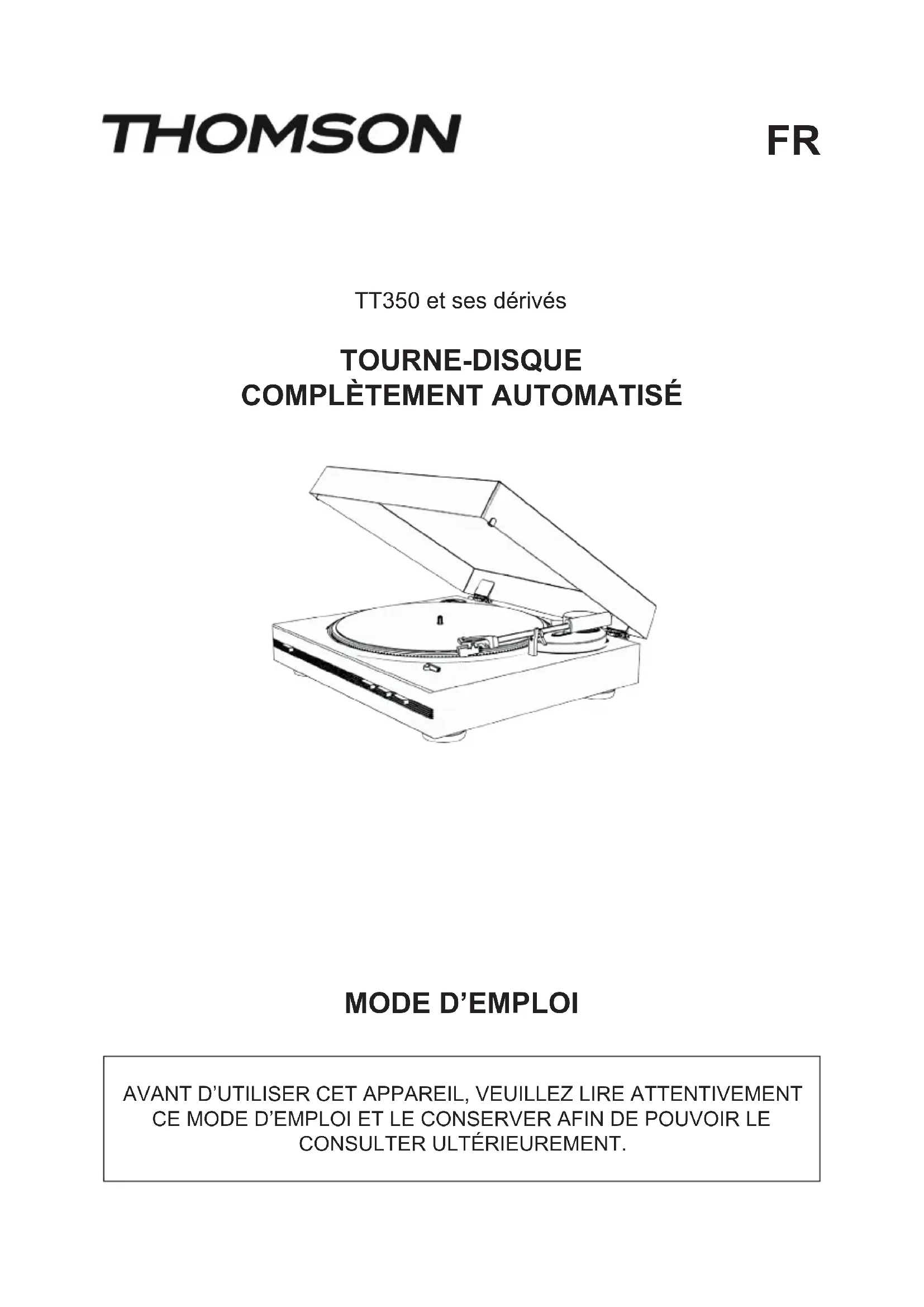

MODE D'EMPLOI TT355 THOMSON

TT350 et ses dérivés

Mode d'emploi

AVANT D'UTILISER CET APPAREIL, VEUILLEZ LIRE ATTENTIVEMENT CE MODE D'EMPLOI ET LE CONSERVER AFIN DE POUVOIR LE CONSULTER ULTÉRIEUREMENT.

Démarrage 2

Avertissements et consignes de sécurité 2

Contenu de boîte 4

Précautions d'utilisation 4

Description des pièces 5

Fonctions et fonctionnement 6

Attention 6

Caractéristiques de l'adaptateur

d'alimentation externe 8

Protection de l'environnement 8

Informations complémentaires 8

Déclaration de conformité 8

Démarrage

Sortez l'appareil de la boîte. - Retirez tous les matériaux d'emballage du produit. - Placez les matériaux d'emballage dans la boîte ou jetez-les en toute sécurité en respectant les consignes de tri sélectif figurant sur l'emballage de l'appareil.

Avertissements et consignes de sécurité

Vous ne vous appliquerez pas.

1. Ne retirez jamais le boîtier de cet appareil.
2. Ne placez jamais cet appareil sur un autre équipement électrique.
3. Protégez le cordon d'alimentation de façon à éviter de marcher dessus ou de le coincer, particulièrement au niveau des fiches, des prises de courant et du point de sortie de l'appareil. Vérifiez que la tension d'alimentation correspond à la tension indiquée sur la plaque à l'arrière de l'appareil. Lorsque vous débranchez la prise secteur, retirez toujours la fiche de la prise. Ne tirez jamais sur le cordon. Avant de brancher la prise secteur, assurez-vous d'avoir effectué tous les autres branchements.
4. Utilisez uniquement des équipements/accessoires commandés par le fabricant.
5. Confiez toutes les réparations de l'appareil à des réparateurs qualifiés. Une réparation est nécessaire quand l'appareil a été endommagé d'une quelconque manière,
6. si le cordon d'alimentation est endommagé;
7. en cas de déversement de liquide ou d'insertion d'objets dans l'appareil;
8. en cas d'exposition de l'appareil à la pluie ou à l'humidité;
9. si l'appareil ne fonctionne pas normalement;
10. ou si l'appareil est tombé ou a subi un choc.
11. La plaque signalétique se trouve sur la partie inférieure de l'appareil.
12. Ne bloquez jamais les orifices de ventilation.
13. Assurez-vous de disposer d'un espace suffisant et stable autour de l'appareil pour assurer la ventilation.
14. Cet appareil doit être utilisé dans un environnement tempéré, à l'abri de la lumière directe du soleil, des flammes nues ou de la chaleur, des appareils de chauffage, des cuisinières ou de tout autre appareil (y compris des amplificateurs) qui génère de la chaleur. Ne l'installez pas à proximité de sources de chaleur.
15. Les batteries (bloc-batterie ou piles installées) ne doivent pas être exposées à une chaleur

excessive, comme les rayons du soleil, un incendie, etc.

1. Débranche toujours l'appareil avant de le nettoyer. Ne lubrifiez aucune partie de cet appareil. Nettoyez-le avec un chiffon doux. N'utilisez pas de produits abrasifs ni de nettoyants agressifs. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
2. Assurez-vous de toujours pouvoir accéder facilement au cordon d'alimentation, à la fiche ou à l'adaptateur, afin de pouvoir débrancher cet appareil de la prise secteur si nécessaire.
3. N'utilisez pas cet appareil à proximité d'un point d'eau. Il ne doit pas être en contact avec des gouttes ni des éclaboussures. N'utilisez pas cet appareil dans un environnement humide ou mouillé.
4. Débranchez cet appareil en cas d'orage ou si vous n'allez pas l'utiliser pendant une longue période.
5. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes représentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil, ni avec le cordon (risque d'étranglement).
6. Cet appareil doit être alimenté uniquement en très BASSE tension de sécurité correspondant au marquage figurant sur l'appareil.
7. La batterie doit être retirée de l'appareil avant de le mettre au rebut. L'appareil doit être débranché de l'alimentation lorsque vous retirez la batterie.
8. Lors de l'utilisation du produit, il doit être placé à au moins 20 cm de distance du corps humain.
9. Risque d'étouffement : Les petites pièces ne sont pas destinées aux enfants de moins de 3 ans ni aux personnes ayant tendance à mettre des objets non comestibles dans leur bouche.
10. Cet appareil est réservé à un usage domestique; ne l'utilise pas à l'extérieur.
11. L'adaptateur secteur sert de dispositif de déconnexion. L'adaptateur secteur de l'appareil ne doit pas être obstrué ou il doit rester aisément accessible pendant l'utilisation prévue. Pour déconnecter complètement l'alimentation électrique, l'adaptateur secteur de l'appareil doit être débranché de la prise secteur.

Le symbole de l'éclair dans un triangle équilatéral avertit les utilisateurs de la présence, à l'intérieur de l'appareil, de tensions électriques dangereuses non isolées suffisamment puissantes pour présenter un risque d'électrocution.

Le point d'exclamation dans un triangle indique la présence de consignes importantes relatives au fonctionnement et à l'entretien (réparation) dans la documentation accompagnant l'appareil.

Matériau de classe II
Courant continu
Courant alternatif
Pour une utilisation à l'intérieur uniquement

Contenu de boîte

Vérifiez et identifiez le contenu de votre boîte :

• Unité principale
• Tapis de plateau Adaptateur 45 tr/min
• Couvercle antipoussière de l'unité principale
• Câble RCA âme double vers RCA âme double Cable RCA femelle double vers prise jack stéréo 3,5 mm
• Adaptateur d'alimentation externe
• Manuel d'utilisateur

Important. NE déplacez PAS le BRAS de lecture à la MAIN. utilisez le bouton de lecture automatique.

• Une fois que la lecture a démarré, vous pouvez soulever et déplacer le bras de lecture à la main, mais vous devez toujours utiliser la commande d'arrêt pour stopper la lecture.
• Ne placez rien sur le couvercle du tourne-disque. Les objets placés sur le couvercle pourraient créer des bruits dus aux vibrations ou chuter, en particulier pendant la lecture.
• Ne déplacez pas et ne soulevez pas le produit pendant la lecture. En effet, pendant la lecture, le disque tourne et vous pourriez endommager le disque, l'aiguille, la tête de lecture ou l'unité ou encore provoquer un dysfonctionnement. Retirez toujours le disque avant de déplacer ou de bouger cette unité.
• Vous pouvez ajuster la vitesse des vinyles 33 tours et 45 tours sous le produit.

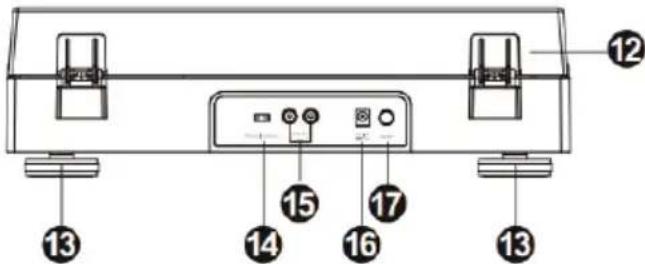

1. Base du bras 10.		■ Pause/Stop
2. Bras de lecture 11. Levier bras de lecture
3. Repose-bras 12. Couvercle antipoussière
4. Tête de lecture 13. Pieds du tourne-disque
5. Démarrage automatique pour 33/45 tours 14	Sélecteur PHONO/LINE
6. Support d'adaptateur 45 tr/min 15. Sortie ligne RCA
7. Plateau de tourne-disque 16.		Entrée d'adaptateur d'alimentation externe
8. Sélecteur de vitesse 33/45 tours 17. Interrupteur Marche / Arrêt
9. Lecture

Courroie d'entraînement :

La courroie et le plateau du tourne-disque (7) ont été installés en usine mais la courroie pourrait s'être desserrée pendant le transport. Si tel est le cas, suivez la procédure suivante pour l'installer par vous-même:

A. Retirez le tapis en caoutchouc du plateau du tourne-disque (7) et l'anneau en E de l'axe du tourne-disque, puis libérez le plateau de l'axe. B. Placez la courroie d'entraînement sur le bord interne du plateau du tourne-disque (7) et faites-la passer dans le trou. C. Tenez la courroie avec vos doigts et placez-la sur la poulie du moteur comme indiqué sur la figure. D. Fixez l'anneau en E sur l'axe et remettez le tapis en caoutchouc sur le plateau du tourne-disque.

Attention

1. Vérifiez que la courroie d'entraînement n'est ni tordue ni déformée.
2. Évitez d'y mettre de l'huile. Les éclaboussures d'huile pourraient rendre la courroie glissante.

Branchement :

1. Placez le couvercle anti-poussière (12) sur le dessus de l'appareil en insérant délicatement les charnières aux endroits prévus.
2. Insérez le câble d'alimentation dans la prise de l'appareil puis reliez l'autre extrémité au secteur.
3. Allumez le tourne-disque avec l'interrupteur Marche/Arrêt (17) à l'arrête de l'unité.

Sélecteur phono/line :

• Le sélecteur PHONO/LINE (14) est situé sur le panneau arrière.
• En sélectionnant « PHONO », le signal audio contourne le pré-amplificateur interne, sans traitement. Le tourne-disque doit donc être branché à un pré-amplificateur externe pourdire la musique.
• En sélectionnant « LINE », le signal audio est traité par le pré-amplificateur interne. Le tourne-disque peut être directement branché à des enceintes actives pour la musique.

Phono I Line out

Utilisation :

• Placez un disque sur le plateau du tourne-disque (7) et choisissez la vitesse souhaitée (33/45) selon le disque, en même temps vérifiez que le sélecteur de disque vinyle 33 et 45 tr/min (8) est positionné selon la taille de votre disque vinyle.
• Retirez la protection de l'aiguille.
• Ouvrez la base du bras de lecture pour libérer le bras. Appuyez sur le bouton Lecture (9) sur le panneau avant. Le tourne-disque passe directement à la position souhaitée sur le disque et commence la lecture en commençant par le premier titre. Si vous souhaitez

jouer d'autres titres du disque, appuyez sur le levier du bras de lecture (11). Le bras de lecture se lève et arrête la lecture. Placez le bras de lecture à la position souhaitée sur votre disque à la main, puis appuyez de nouveau sur le levier du bras de lecture (11)

Le bras de lecture descend lentement et commence à jouer la musique à nouveau.

Le bras de lecture revient sur sa base (1) automatiquement lorsque le disque est terminé. - Pour des performances et un entretien optimisés du produit, débranchez le tourne-disque lorsqu'elles ne l'utilise pas.

Remarque :

Lorsque vous lisez un disque 45 tours, utilisez l'adaptateur 45 tours (6) inclus situé en haut à gauche du plateau.

Sortie de ligne :

• Ce système peut être branché à un appareil externe (ex. amplificateur et enceintes actives) par la sortie de ligne RCA (15) située à l'arrière du produit.
• Utilisez le câble RCA male double vers RCA male double pour brancher l'appareil externe.
• Si nécessaire, utilisez le cable RCA femelle double vers prise jack stéreo 3,5 mm pour brancher la prise jack 3,5 mm de l'appareil externe.

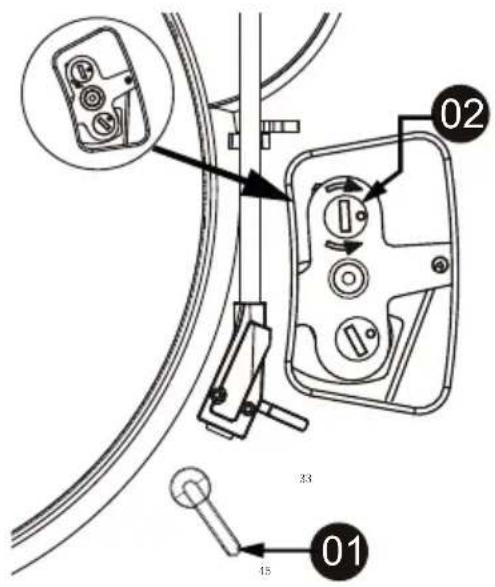

Guide de réglage concernant la position de démarrage automatique des disques vinyles de 7 pouces (17,7 cm)

1. Tournez le sélecteur de disque vinyle jusqu'à la position 45.
2. comme indiqué dans l'illustration), si la position de démarrage automatique présente une déviation vers l'intérieur.
3. À l'aide d'un tournevis pour écrous à fente, effectuez une rotation dans le sens inverse extérieur.

Remarque : ajustez la plage de rotation en fonction de la taille de votre disque vinyle de 7 pouces.

Caractéristiques du tourne-disque : Caractéristiques de l'adaptateur d'alimentation externe :

Tension de fonctionnement 12 V secteur/200	mA
Consommation électrique 2,4 W
Consommation en veille 0,3 W
Dimensions (L*1*H) 387 x 345 x 119 mm
Poids de l'unité 2,65 kg
Méthode d'entrainment Par courroie
Vitesses 33- 1/ 3 et 45 tr/min
Rapport S/B ≥40 dB
Type de tête de lecture MM
Aiguille Audio Technica AT3600L

Nom du fabricant de l'adaptateur ou marque déposée	Ruiguan Technology (Dongguan) Co., Ltd.
Référence du modele d'adaptateur HP05A-12	00200-DE
Tension et fréquence d'entrée 100-240V c.a.,	50/60 HZ
Tension, intensité, puissance de sortie 12 V 0,2 A 2,4 W
Efficacité active moyenne 72,88 %
Consommation électrique sans charge 0,1 W

Protection de l'environnement

Votre produit a été conçu et fabriqué avec des matériaux et composants de grande qualité, qui peuvent être recyclés et réutilisés.

Il convient d'attirer l'attention sur les aspects environnementaux de l'élimination des batteries.

Lorsque ce symbole d'une poubelle barrée sur roues se trouve sur un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/CE. Veuillez vous informer du système local de collecte séparée pour les produits électriques et électroniques. Veuillez agir selon les règles locales et ne jetez pas vos anciens produits avec les ordures ménagères. En assurant l'élimination de ce produit, vous aidez également à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine.

Informations complémentaires

• THOMSON est une marque déposée de TECHNICOLOR SA ou de ses filiales utilisée sous licence par Bigben Interactive.

Déclaration de conformité

• Par la présente Bigben Interactive déclare que l'équipement radioélectrique du type TT350 et ses dérivés sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.bigben.fr/support
