TT702 - Platine_disque THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle à entraînement par courroie
Marque	Thomson
Modèle	TT702
Dimensions (L x l x H)	450 x 125 x 395 mm
Poids	4,5 kg
Alimentation	Adaptateur secteur externe : entrée 100-240V, sortie 12V 1A
Consommation électrique	3 W en fonctionnement, 0,5 W en veille
Vitesses de lecture	33 1/3 et 45 tours/minute
Cellule	Audio-Technica AT-91, type aimant mobile
Force d'appui recommandée	2,5 g (réglable via contrepoids)
Rapport signal/bruit	45 dB
Sorties audio	RCA (ligne ou phono via sélecteur), adaptateur jack 3,5 mm fourni
Fonctions principales	Entraînement par courroie, plateau en bois, capot anti-poussière, retour automatique du bras (commutable), anti-skating réglable, préampli intégré (mode Line)
Contenu de l'emballage	Unité principale, plateau, contrepoids, tapis vinyle, adaptateur 45 tours, capot, câbles RCA/RCA et RCA/jack, adaptateur secteur, mode d'emploi
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux non pelucheux légèrement humide ; éviter nettoyants agressifs
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, utiliser dans un environnement tempéré, ne pas bloquer les orifices de ventilation, débrancher en cas d'orage
Pièces détachées et réparabilité	Cellule remplaçable (Audio-Technica AT-91) ; contrepoids et anti-skating réglables ; entretien par un réparateur qualifié pour toute réparation
Informations générales	Fabriqué en Chine par Bigben Interactive ; service consommateur : 09 69 39 79 59, [e-mail]

FOIRE AUX QUESTIONS - TT702 THOMSON

Comment installer le plateau et le tapis de la platine TT702 ?

Placez le plateau sur l'axe central en veillant à ce que le côté marqué top soit vers le haut. Ensuite, déposez le tapis en vinyle sur le plateau.

Comment régler la force d'appui du bras de lecture ?

Glissez le contrepoids à l'arrière du bras, puis tournez la bague graduée jusqu'à 0. Ensuite, tournez l'ensemble contrepoids + bague dans le sens inverse des aiguilles d'une montre jusqu'à la graduation 1 (pour une force de 2,5 g). Utilisez le repère sur le bras pour vous guider.

Comment utiliser le sélecteur Phono/Line ?

Le sélecteur se trouve à l'arrière. En position Phono, le signal n'est pas préamplifié : branchez sur une entrée phono d'amplificateur. En position Line, le préampli intégré est actif : branchez sur une entrée ligne (haut-parleurs actifs, ampli, etc.).

Que faire si le bras ne revient pas automatiquement en fin de disque ?

Vérifiez que l'interrupteur Auto-return à l'arrière est sur ON. Si le problème persiste, certains disques peuvent ne pas déclencher le mécanisme ; désactivez l'auto-return et replacez manuellement le bras.

Comment régler l'anti-skating ?

Tournez le bouton anti-skating (généralement situé près du bras) dans le sens des aiguilles d'une montre pour augmenter la force (jusqu'à 4 g) ou dans le sens inverse pour la réduire (jusqu'à 0 g). Ajustez si vous entendez des distorsions ou si le bras dérape.

Quelle cellule est livrée avec la TT702 et comment la remplacer ?

La cellule fournie est une Audio-Technica AT-91 à aimant mobile. Pour la remplacer, dévissez le contre-écrou maintenant la tête de lecture, retirez l'ancienne cellule, insérez la nouvelle et revissez. Reportez-vous à la notice pour le réglage de l'équilibrage.

Puis-je utiliser la platine avec des enceintes Bluetooth ?

Non, la TT702 ne dispose pas de sortie Bluetooth. Vous devez utiliser la sortie RCA (câble fourni) pour la connecter à des enceintes amplifiées, un amplificateur ou une chaîne hi-fi.

Comment nettoyer la platine ?

Débranchez l'appareil. Utilisez un chiffon doux non pelucheux légèrement humidifié avec de l'eau savonneuse diluée. Essuyez délicatement et laissez sécher complètement avant de rebrancher. N'utilisez jamais de produits abrasifs ou de nettoyants chimiques.

Que faire si la platine ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à la prise et à la platine. Assurez-vous que la prise murale est sous tension. Si l'appareil reste éteint, le bloc d'alimentation ou l'appareil peut être défectueux : contactez le service support.

La platine fonctionne-t-elle en 78 tours ?

Non, la TT702 ne propose que les vitesses 33 1/3 et 45 tours/minute. Les disques 78 tours ne sont pas pris en charge.

MODE D'EMPLOI TT702 THOMSON

Avertissements et consignes de sécurité 2

Contenu de l'emballage 4

Précautions d'utilisation 4

Description des pièces 5

Caractéristiques et fonctionnement 6

Spécifications techniques 10

Entretien de votre produit 11

Protection de l'environnement 11

Informations complémentaires 12

Déclaration de conformité 12

Démarrage

• Sortez l'appareil de la boîte.
• Retirez tous les matériaux d'emballage du produit.
• Placez les matériaux d'emballage dans la boîte ou jetez-les en toute sécurité en respectant les consignes de tri sélectif figurant sur l'emballage de l'appareil.

Avertissements et consignes de sécurité

Vous devez avoir lu et compris toutes les instructions avant d'utiliser cet appareil. En cas de dommages dus au non-respect des instructions, la garantie ne s'appliquera pas.

1. Ne retirez jamais le boîtier de cet appareil.
2. Ne placez jamais cet appareil sur un autre équipement électrique.
3. Protégez le cordon d'alimentation de façon à éviter de marcher dessus ou de le coincer, particulièrement au niveau des fiches, des prises de courant et du point de sortie de l'appareil. Vérifiez que la tension d'alimentation correspond à la tension indiquée sur la plaque à l'arrière de l'appareil. Lorsque vous débranchez la prise secteur, retirez toujours la fiche de la prise. Ne tirez jamais sur le cordon. Avant de brancher la prise secteur, assurez-vous d'avoir effectué tous les autres branchements.
4. Utilisez uniquement des équipements/accessoires recommandés par le fabricant.
5. Confiez toutes les réparations de l'appareil à des réparateurs qualifiés. Une réparation est nécessaire quand l'appareil a été endommagé d'une quelconque manière, notamment :
6. si le cordon d'alimentation est endommagé;
7. en cas de déversement de liquide ou d'insertion d'objets dans l'appareil;
8. en cas d'exposition de l'appareil à la pluie ou à l'humidité;
9. si l'appareil ne fonctionne pas normalement;
10. ou si l'appareil est tombé.
11. La plaque signalétique se trouve sur la partie inférieure de l'appareil.
12. Ne bloquez jamais les orifices de ventilation.
13. Assurez-vous de disposer d'un espace suffisant et stable autour de l'appareil pour assurer la ventilation.
14. Cet appareil doit être utilisé dans un environnement tempéré, à l'abri de la lumière directe du soleil, des flammes nues ou de la chaleur, des appareils de chauffage, des cuisinières ou de tout autre appareil (y compris des amplificateurs) qui génère de la chaleur. Ne l'installez pas à proximité de sources de chaleur.
15. Débranchez l'appareil avant de le nettoyer. Ne lubrifiez aucune partie de cet appareil. Nettoyez-le avec un chiffon doux. N'utilisez pas de produits abrasifs ni de nettoyants agressifs.
16. Assurez-vous de toujours pouvoir accéder facilement au cordon d'alimentation, à la fiche ou à l'adaptateur, afin de pouvoir débrancher cet appareil de la prise secteur si nécessaire.
17. N'utilisez pas cet appareil à proximité d'un point d'eau. Il ne doit pas entrer en contact avec des gouttes ni des éclaboussures. N'utilisez pas cet appareil dans un environnement humide ou mouillé.
18. Débranchez cet appareil en cas d'orage ou si vous n'allez pas l'utiliser pendant une longue période.
19. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil, ni avec le cordon (risque d'étranglement). Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
20. Cet appareil doit être alimenté uniquement en très basse tension de sécurité correspondant au marquage figurant sur l'appareil.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Le symbole de l'éclair dans un triangle équilatéral avertit les utilisateurs de la présence, à l'intérieur de l'appareil, de tensions électriques dangereuses non isolées suffisamment puissantes pour présenter un risque d'électrocution.

Le point d'exclamation dans un triangle indique la présence de consignes importantes relatives au fonctionnement et à l'entretien (réparation) dans la documentation accompagnant l'appareil.

Matériau de classe II
Courant continu
Courant alternatif
Pour une utilisation à l'intérieur uniquement

Placez l'unité dans la position souhaitée et déroulez le câble d'alimentation. Insérez le câble dans la prise d'alimentation et allumez cette dernière si nécessaire.

Contenu de l'emballage

Vérifiez et identifiez le contenu de l'emballage :

• Unité principale
• Platine vinyle
• Contrepoids
• Tapis de vinyle
• Adapteur 45 tours
• Capot anti-poussière pour l'unité principale
• Câble double mâle RCA vers double mâle RCA • Câble double femelle RCA vers jack stéréo 3,5 mm
• Adaptateur d'alimentation externe
• Mode d'emploi

Précautions d'utilisation

• Ne rien placer sur le capot de la platine. Des objets placés sur le capot pourraient causer des bruits ou tomber en raison des vibrations, en particulier pendant la lecture.
• Ne pas déplacer ou soulever l'appareil en cours d'utilisation. Pendant la lecture, le disque tourne. Le fait de soulever ou de déplacer l'appareil pendant le fonctionnement pourrait endommager le disque, le bras, la cellule ou l'unité. Ôtez toujours le disque avant de déplacer l'appareil. Le fait de soulever ou de déplacer l'appareil avec un disque pourrait endommager le disque, le bras et la cellule, ou provoquer un dysfonctionnement.

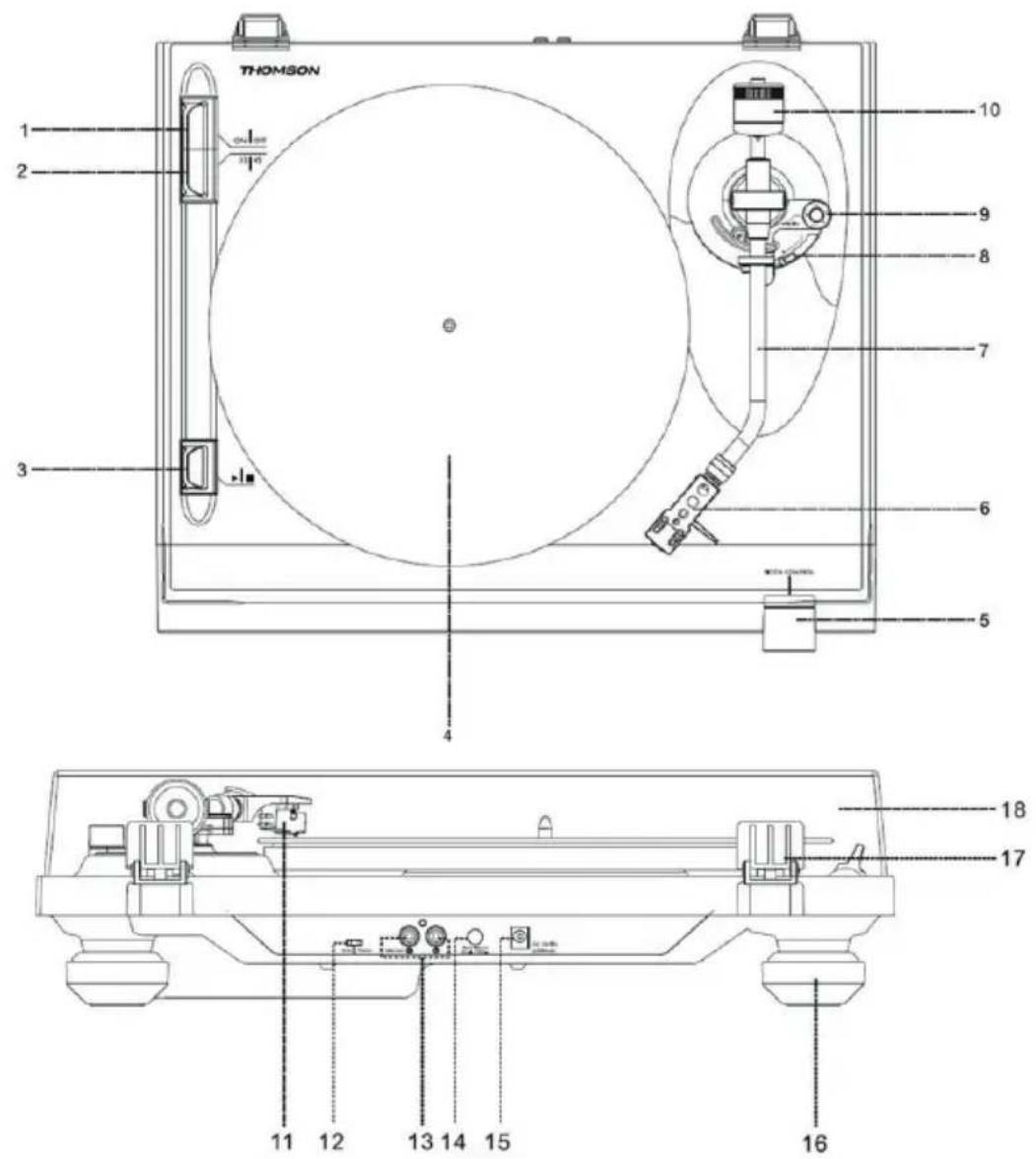

Description des pièces

THOMSON 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1. Bouton ON / OFF
2. Bouton 33 / 45 tours
3. ▶ Bouton marche/arrêt
4. Plateau
5. Bouton de réglage de vitesse
6. Tête de lecture
7. Bras de lecture
8. Lever de levage
9. Bouton anti-skating
10. Contrepoids
11. Cellule
12. Sélecteur phono/line
13. Sortie ligne raccordement RCA
14. Retour automatique ON / OFF
15. Prise jack de l'adaptateur d'alimentation externe
16. Pied
17. Charnière de capot
18. Capot

Raccordement :

1. Raccordez l'adaptateur d'alimentation externe à la prise dédiée.
2. Branchez l'appareil sur une prise adaptée.
3. Allumez la platine à l'aide du bouton ON/OFF.

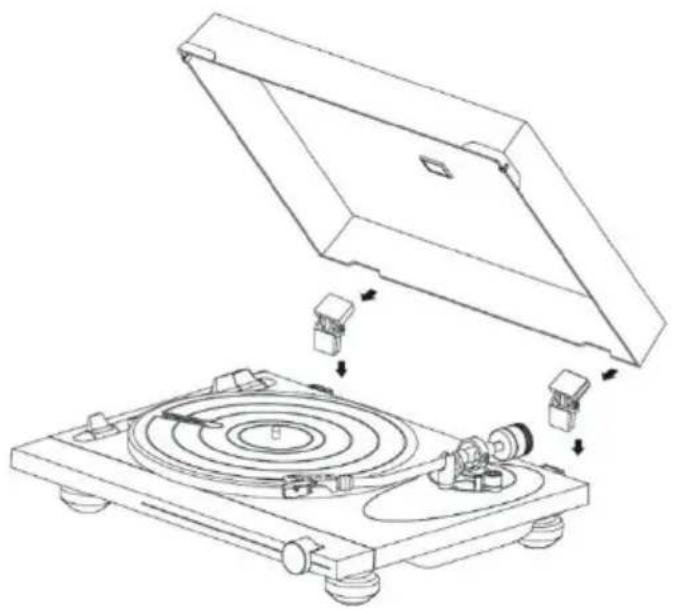

4. Installez le capot anti-poussière sur les charnières en haut de l'appareil.

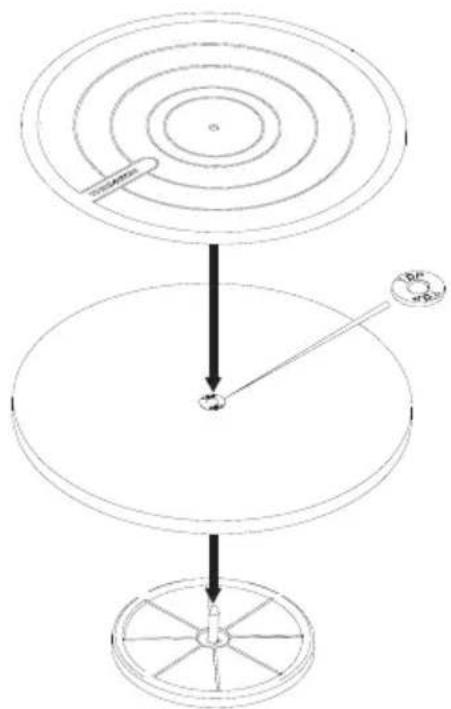

Installez le plateau sur l'axe central :

1. Attachez le plateau à la plateforme.
2. Disposez le côté du plateau portant l'inscription « top » près de l'orifice vers le haut.
3. Placez le tapis de vinyle sur le plateau de la platine.

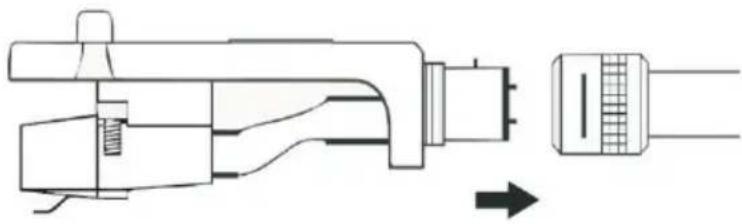

- Insérez la tête de lecture à l'extrémité du bras de lecture, puis vissez le contre-écrou en maintenant fermement la tête de lecture à l'horizontale.

1. Ajouter du poids au bras de lecture. Vous trouverez le poids dans la cale en papier qui maintient le tourne-disque dans la boîte.
2. Faire tourner le poids jusqu'à la graduation.
3. Faire tourner la jauge jusqu'à zéro.
4. Faire tourner le poids et la jauge dans le sens inverse des aiguilles d'une montre jusqu'à la position 1.
5. Le poids est correctement réglé.
6. Si vous rencontrez des problèmes de lecture, réglez le contrôle anti-skating en conséquence.

- Glissez le contrepoids dans le bras de lecture. Faites-le tourner légèrement et vissez-le (dans le sens inverse des aiguilles d'une montre) à l'extrémité arrière du bras de lecture. Chaque tour complet de la bague graduée correspond à environ 5,0 grammes (+/-0,5 gramme).

- Pour la cellule Audio-Technica AT-91, tournez le contrepoids dans le sens inverse des aiguilles d'une montre jusqu'à ce que la bague graduée atteigne la graduation à l'extrémité arrière du bras de lecture.

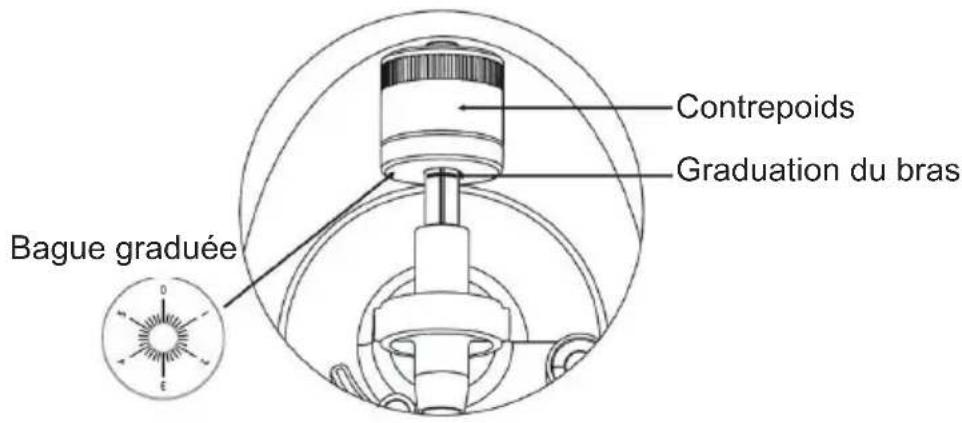

Contrepoids Graduation du bras Bague graduée

- Tenez le contrepoids d'une main, de l'autre main, tournez la bague graduée jusqu'au 0 sur la graduation du bras, en vous assurant de ne pas faire tourner le contrepoids.

- La cellule Audio-Technica AT-91 fournie nécessite une force d'appui d'environ 2,5 grammes. Pour atteindre cette force d'appui, tournez le contrepoids dans le sens inverse des aiguilles d'une montre, jusqu'à la position 1 sur la bague graduée. Si le contrepoids saute, tournez-le jusqu'à 1,5 - 2.

Il y a une tolérance de poids d'environ +/-0,5 g. Si nécessaire, tournez le contrepoids dans le sens inverse des aiguilles d'une montre pour augmenter la force d'appui, ou dans le sens des aiguilles d'une montre pour la diminuer.

- Si vous installez une autre cellule, vous pouvez régler la force d'appui en tournant le contrepoids dans un sens ou dans l'autre selon vos besoins.

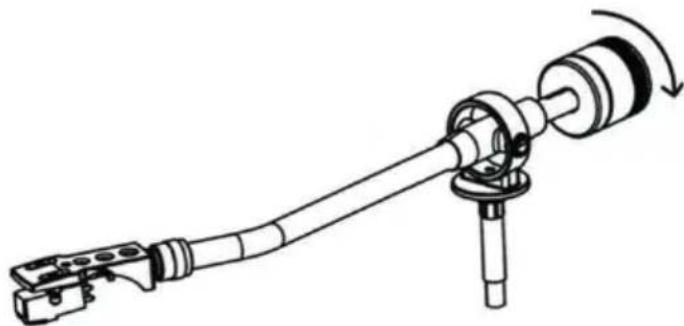

Réglage de l'équilibrage :

• Réglez le bouton anti-skating sur 0.
• Tenez le support de cellule d'une main et équilibrez le bras en tournant le contrepoids dans un sens ou dans l'autre. L'équilibre est atteint lorsque le bras de lecture est parallèle au disque sur le plateau, et que le bras ne penche pas vers le contrepoids ou vers la tête de lecture.

Bras bien équilibré :

Tête de lecture

Contrepoids

L'extrémité portant le contrepoids est trop lourde, tournez le contrepoids dans le sens inverse des aiguilles d'une montre pour l'équilibrer :

L'extrémité portant la tête de cellule est trop lourde, tournez le contrepoids dans le sens des aiguilles d'une montre pour l'équilibrer :

Pour régler le mécanisme anti-skating, vous pouvez tourner le bouton anti-skating dans le sens inverse des aiguilles d'une montre pour atteindre jusqu'à 0 gramme de force d'appui. Vous pouvez tourner le bouton anti-skating dans le sens des aiguilles d'une montre pour atteindre jusqu'à 4 grammes de force d'appui. Vous pouvez régler le bouton anti-skating si la cellule patine.

Choix phono/line :

• Le sélecteur phono/line est situé à l'arrière de l'appareil.
• Si vous sélectionnez « phono », le signal audio contournera le préamplificateur interne, et la platine devra être raccordée à un préamplificateur externe pour jouer de la musique.
• Si vous sélectionnez « line », le signal audio sera traité par le préamplificateur interne. La platine vinyle peut être directement raccordée à des haut-parleurs actifs pour jouer de la musique.

• Retirez la protection du diamant. • Assurez-vous que le bras est bien détaché du repose-bras avant la lecture et replacé en toute sécurité ensuite. - Poussez le levier de levage vers le haut pour soulever le bras, et déplacez-le délicatement vers le disque ; le plateau se mettra à tourner. - Poussez le levier de levage vers le bas pour baisser le bras et le poser délicatement sur le disque. La lecture du disque commence. - Poussez le levier de levage vers le haut pour soulever le bras : le plateau continue à tourner mais le son s'arrête. Pour continuer la lecture, rabaissez le levier de levage. - Changement de vitesses 33 / 45 tours/minute : selon le disque, choisissez la lecture en 45 ou 33 tours/minute.

• Utilisez l'adaptateur 45 tours si nécessaire.
• Bouton start / stop : arrête ou reprend la rotation du plateau.
• Un bouton Auto-return on/off est situé à l'arrière de l'appareil pour activer/désactiver la fonction retour automatique du bras. Si la fonction retour automatique est activée, le bras se remettra automatiquement en place une fois la lecture du disque terminée.

NB : si l'un de vos disques vinyles n'est pas joué jusqu'à la fin à cause de la fonction retour automatique, vous pouvez la désactiver à l'aide du bouton à l'arrière du T700. Veuillez noter que la platine continuera à tourner même si le disque est terminé, vous devrez donc lever et replacer manuellement le bras de lecture.

Sortie ligne :

• Ce système peut être raccordé à un appareil externe (par exemple, un amplificateur et un haut-parleur externes actifs) via la sortie ligne RCA à l'arrière de l'appareil.
• Utilisez le câble double mâle RCA vers double mâle RCA fourni pour raccorder un appareil externe.

Blanc (G)

- Si nécessaire, utilisez le câble double femelle RCA vers jack stéréo 3,5 mm fourni pour raccordement au jack 3,5 mm d'un appareil externe.

Spécifications techniques

Spécifications du tourne-disque :

Tension de fonctionnement 12 V DC/1000	mA
Consommation électrique 0,5 W en veille ;	3 W en fonctionnement
Dimensions (L*I*H) 450 x 125 x 395 mm
Poids de l’unité 4,5 kg
Mode d’entraînement Entraînement par courroie
Vitesse 33-1/3 et 45 tours par minute
Ratio S/N 45 dB
Type de cellule Aimant mobile
Modèle de cellule Audio-Technica AT-91
Tourne-disque Plateau en bois, diamètre de	295mm

Spécifications de l'adaptateur d'alimentation externe :

Nom du fabricant ou marque de l’adaptateur	KPTEC
Numéro du modèle de l’adaptateur K12V120100G
Tension et fréquence d’entrée 100-240V / 50~60Hz
Tension, intensité et puissance de sortie 12V 1A 12W
Rendement moyen en activité 82,96 %
Rendement à faible charge (10 %) 71 %
Consommation électrique sans charge 0,1W

Entretien de votre produit

• Débranchez toujours l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer.
• Ne lisez pas de musique à des niveaux de volume excessifs sous peine de provoquer des dommages pour votre audition ou votre équipement.
• N'utilisez pas cet appareil dans un environnement humide ou mouillé.
• Débranchez l'appareil avant de le nettoyer. Si la surface de l'unité est sale, nettoyez-la avec un chiffon doux non pelucheux, humidifié avec un peu de savon liquide dilué. Laissez la surface de l'unité sécher complètement avant de l'utiliser.
• N'utilisez pas de produits abrasifs ni de nettoyants agressifs. N'utilisez pas de lingettes imbibées de produits chimiques, de dissolvant ou autres substances similaires, car ils pourraient endommager la surface de l'unité.

Protection de l'environnement

Votre produit a été conçu et fabriqué avec des matériaux et composants de grande qualité, qui peuvent être recyclés et réutilisés.

Lorsque ce symbole d'une poubelle barrée sur roues se trouve sur un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/CE. Veuillez vous informer du système local de collecte séparée pour les produits électriques et électroniques. Veuillez agir selon les règles locales et ne jetez pas vos anciens produits avec les ordures ménagères. En assurant l'élimination de ce produit, vous aidez également à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine.

Informations complémentaires

• Veille automatique : quand aucune musique n'est lue par un appareil connecté, l'appareil se met automatiquement en veille si :
• aucun bouton n'est pressé pendant 10 minutes,
• aucun signal audio n'est émis par un appareil connecté pendant 10 minutes. • L'utilisateur doit rallumer l'appareil à l'aide du bouton ON/OFF.
• THOMSON est une marque déposée de TECHNICOLOR SA ou de ses filiales utilisée sous licence par Bigben Interactive.

Déclaration de conformité

- Par la présente Bigben Interactive déclare que l'équipement radioélectrique du type TT700/TT702 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : https://www.bigben.fr/support

Fabriqué en Chine

Fabriqué par BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - France

www.bigben.eu

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C. R. T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France
