TH387452 - Platine_disque THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tourne-disque à entraînement par courroie avec arrêt automatique
Marque	Thomson
Modèle	TH387452
Dimensions (L x l x H)	395 x 343 x 100 mm
Poids	2,47 kg
Alimentation	Adaptateur secteur externe 12 V CC / 200 mA (2,4 W), entrée 100-240 V CA, 50/60 Hz
Vitesses de lecture	33 1/3 et 45 tr/min
Méthode d'entraînement	Par courroie
Rapport signal/bruit	≥ 40 dB
Type de tête de lecture	MM (aimant mobile)
Aiguille	Audio Technica AT3600L
Sélecteur de sortie	PHONO / LINE (préampli intégré ou non)
Sortie audio	RCA (L/R) + adaptateur jack 3,5 mm inclus
Fonctions	Arrêt automatique, pause, levier de bras, adaptateur 45 tr/min
Contenu de la boîte	Unité principale, tapis, adaptateur 45 tr/min, couvercle antipoussière, câbles RCA, adaptateur secteur, manuel
Entretien	Nettoyer avec un chiffon doux ; ne pas lubrifier ; débrancher avant nettoyage
Sécurité	Ne pas ouvrir le boîtier ; éviter l'humidité ; utiliser à l'intérieur ; maintenir à 20 cm du corps
Réparabilité	Confier toute réparation à un réparateur qualifié
Protection de l'environnement	Respecter la directive DEEE ; ne pas jeter avec les ordures ménagères
Service client	Bigben Interactive – N° Cristal 09 69 39 79 59 – [e-mail]
Fabricant	Fabriqué en Chine par Bigben Interactive

FOIRE AUX QUESTIONS - TH387452 THOMSON

Comment installer la courroie d'entraînement ?

Retirez le tapis et l'anneau en E de l'axe, libérez le plateau. Placez la courroie sur le bord interne du plateau, passez-la dans le trou et positionnez-la sur la poulie du moteur. Remettez l'anneau et le tapis. Assurez-vous que la courroie n'est ni tordue ni huilée.

Pourquoi le disque ne tourne-t-il pas ?

Vérifiez que l'interrupteur Marche/Arrêt (16) est allumé. Assurez-vous que le bras de lecture est déplacé vers le disque (le plateau démarre automatiquement). Si le problème persiste, vérifiez la courroie d'entraînement.

Comment choisir entre les sorties PHONO et LINE ?

Utilisez PHONO si vous branchez la platine à un amplificateur avec entrée phono intégrée. Utilisez LINE si vous branchez directement à des enceintes actives ou à une entrée ligne standard. Le sélecteur se trouve à l'arrière.

Que faire si le disque s'arrête avant la fin ?

Appuyez sur le bouton Arrêt automatique (6) pour désactiver la fonction. Cela empêche l'arrêt prématuré pour les disques longs. Le plateau commencera à tourner ; appuyez à nouveau pour arrêter.

Comment brancher la platine à des enceintes ?

Selon votre équipement : utilisez le câble RCA mâle vers RCA (pour ampli) ou le câble RCA femelle vers jack 3,5 mm (pour enceinte jack). Réglez le sélecteur PHONO/LINE sur LINE si l'enceinte n'a pas d'entrée phono.

Puis-je lire des disques 45 tours ?

Oui. Utilisez l'adaptateur 45 tr/min fourni. Placez-le au centre du plateau. Réglez le sélecteur de vitesse (8) sur 45 tr/min.

Comment entretenir l'aiguille ?

Remettez toujours la protection de l'aiguille lorsque vous ne l'utilisez pas. Nettoyez l'aiguille avec une brosse douce, de l'avant vers l'arrière. Évitez tout contact avec des liquides.

Que faire en cas de bourdonnement ou de bruit ?

En mode PHONO, utilisez le câble de mise à la terre (borne à l'arrière) si disponible. Assurez-vous que les câbles RCA sont bien connectés. Éloignez la platine des sources d'interférences électromagnétiques.

Comment nettoyer la platine ?

Débranchez toujours l'appareil. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ni d'alcool. Ne lubrifiez aucune pièce.

Où trouver le service après-vente ?

Contactez Bigben Interactive au N° Cristal 09 69 39 79 59 (appel non surtaxé) ou par email à [e-mail]. Service disponible du lundi au vendredi de 9h à 18h (hors jours fériés).

MODE D'EMPLOI TH387452 THOMSON

TT300 et ses dérivés

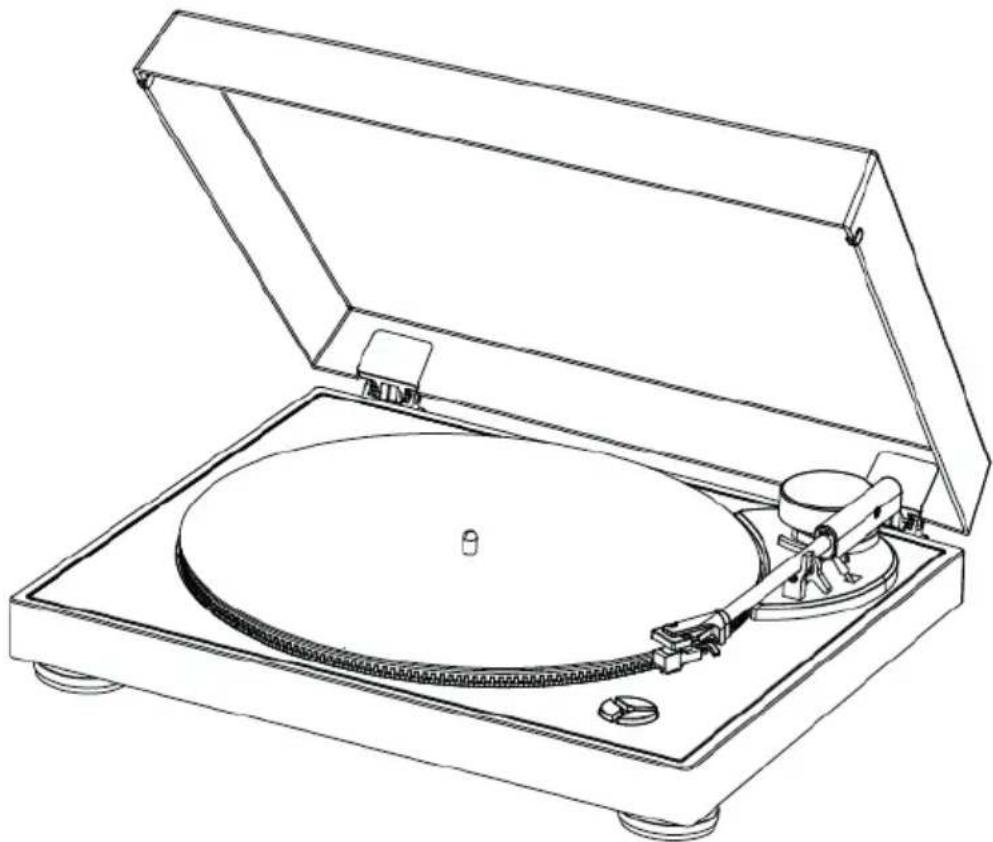

TOURNE-DISQUE À ARRÊT AUTOMATIQUE

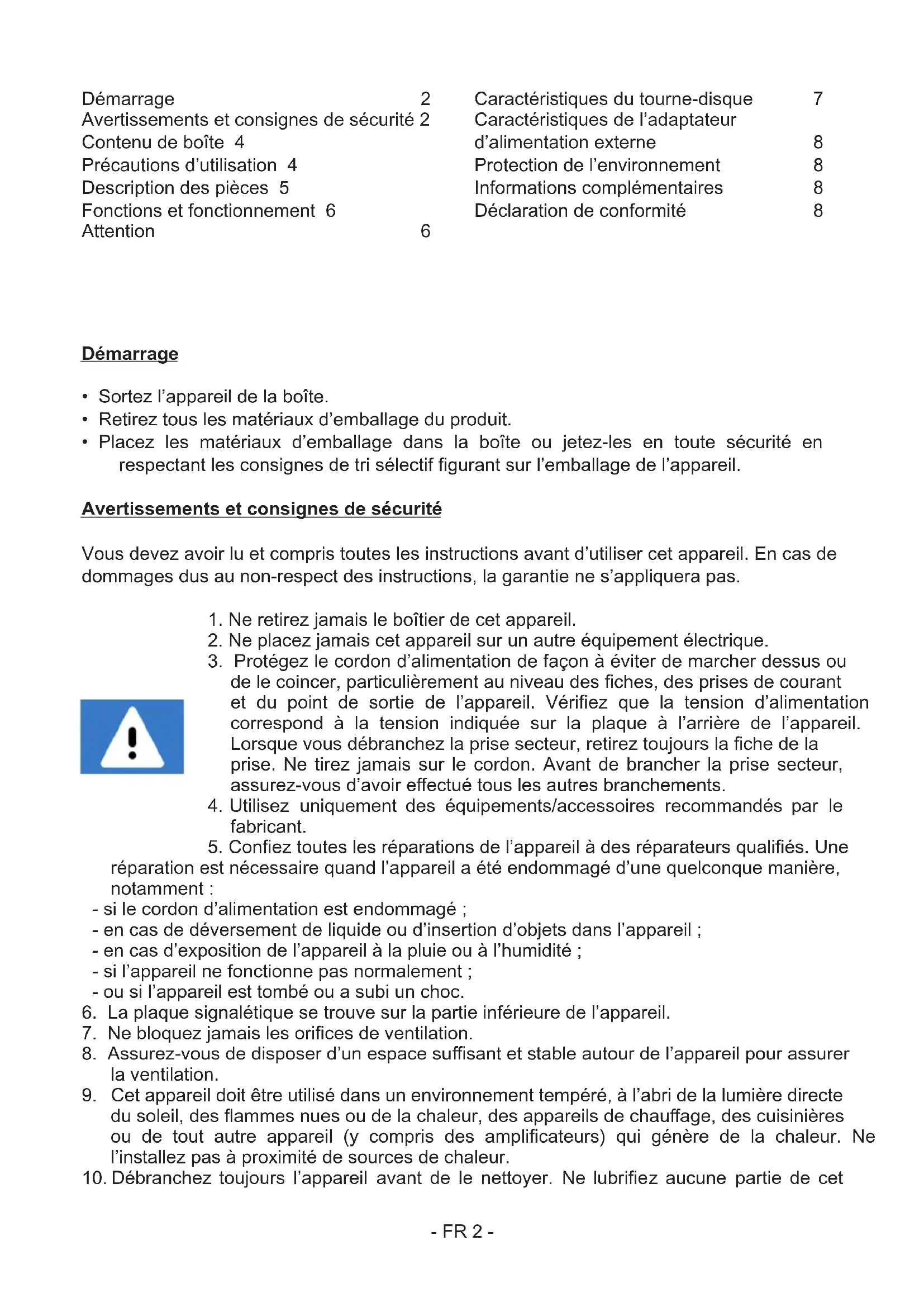

Démarrage	2
Avertissements et consignes de sécurité	2
Contenu de boîte	4
Précautions d’utilisation	4
Description des pièces	5
Fonctions et fonctionnement	6
Attention	6

Caractéristiques du tourne-disque	7
Caractéristiques de l'adaptateur d'alimentation externe	8
Protection de l'environnement	8
Informations complémentaires	8
Déclaration de conformité	8

Démarrage

• Sortez l'appareil de la boîte.
• Retirez tous les matériaux d'emballage du produit.
• Placez les matériaux d'emballage dans la boîte ou jetez-les en toute sécurité en respectant les consignes de tri sélectif figurant sur l'emballage de l'appareil.

Avertissements et consignes de sécurité

Vous devez avoir lu et compris toutes les instructions avant d'utiliser cet appareil. En cas de dommages dus au non-respect des instructions, la garantie ne s'appliquera pas.

1. Ne retirez jamais le boîtier de cet appareil.
2. Ne placez jamais cet appareil sur un autre équipement électrique.
3. Protégez le cordon d'alimentation de façon à éviter de marcher dessus ou de le coincer, particulièrement au niveau des fiches, des prises de courant et du point de sortie de l'appareil. Vérifiez que la tension d'alimentation correspond à la tension indiquée sur la plaque à l'arrière de l'appareil. Lorsque vous débranchez la prise secteur, retirez toujours la fiche de la prise. Ne tirez jamais sur le cordon. Avant de brancher la prise secteur, assurez-vous d'avoir effectué tous les autres branchements.
4. Utilisez uniquement des équipements/accessoires recommandés par le fabricant.

5. Confiez toutes les réparations de l'appareil à des réparateurs qualifiés. Une est nécessaire quand l'appareil a été endommagé d'une quelconque manière, :

6. si le cordon d'alimentation est endommagé ;

7. en cas de déversement de liquide ou d'insertion d'objets dans l'appareil ;
8. en cas d'exposition de l'appareil à la pluie ou à l'humidité ;
9. si l'appareil ne fonctionne pas normalement ;

10. ou si l'appareil est tombé ou a subi un choc.

11. La plaque signalétique se trouve sur la partie inférieure de l'appareil.

12. Ne bloquez jamais les orifices de ventilation.

13. Assurez-vous de disposer d'un espace suffisant et stable autour de l'appareil pour assurer la ventilation.

14. Cet appareil doit être utilisé dans un environnement tempéré, à l'abri de la lumière directe du soleil, des flammes nues ou de la chaleur, des appareils de chauffage, des cuisinières ou de tout autre appareil (y compris des amplificateurs) qui génère de la chaleur. Ne l'installez pas à proximité de sources de chaleur.

15. Débranchez toujours l'appareil avant de le nettoyer. Ne lubrifiez aucune partie de cet

appareil. Nettoyez-le avec un chiffon doux. N'utilisez pas de produits abrasifs ni de nettoyants agressifs. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

1. Assurez-vous de toujours pouvoir accéder facilement au cordon d'alimentation, à la fiche ou à l'adaptateur, afin de pouvoir débrancher cet appareil de la prise secteur si nécessaire.
2. N'utilisez pas cet appareil à proximité d'un point d'eau. Il ne doit pas entrer en contact avec des gouttes ni des éclaboussures. N'utilisez pas cet appareil dans un environnement humide ou mouillé.
3. Débranchez cet appareil en cas d'orage ou si vous n'allez pas l'utiliser pendant une longue période.
4. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil, ni avec le cordon (risque d'étranglement).
5. Cet appareil doit être alimenté uniquement en très basse tension de sécurité correspondant au marquage figurant sur l'appareil.
6. La batterie doit être retirée de l'appareil avant de le mettre au rebut. L'appareil doit être débranché de l'alimentation lorsque vous retirez la batterie.
7. Lors de l'utilisation du produit, il doit être placé à au moins 20 cm de distance du corps humain.
8. Risque d'étouffement : Les petites pièces ne sont pas destinées aux enfants de moins de 3 ans ni aux personnes ayant tendance à mettre des objets non comestibles dans leur bouche.
9. Cet appareil est réservé à un usage domestique ; ne l'utilisez pas à l'extérieur.
10. L'adaptateur secteur sert de dispositif de déconnexion. L'adaptateur secteur de l'appareil ne doit pas être obstrué OU il doit rester aisément accessible pendant l'utilisation prévue. Pour déconnecter complètement l'alimentation électrique, l'adaptateur secteur de l'appareil doit être débranché de la prise secteur.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Le symbole de l'éclair dans un triangle équilatéral avertit les utilisateurs de la présence, à l'intérieur de l'appareil, de tensions électriques dangereuses non isolées suffisamment puissantes pour présenter un risque d'électrocution.

Le point d'exclamation dans un triangle indique la présence de consignes importantes relatives au fonctionnement et à l'entretien (réparation) dans la documentation accompagnant l'appareil.

Matériau de classe II
Courant continu
Courant alternatif
Pour une utilisation à l'intérieur uniquement

Contenu de boîte

Vérifiez et identifiez le contenu de votre boîte :

• Unité principale
• Tapis de plateau
• Adaptateur 45 tr/min
  • Couvercle antipoussière de l'unité principale
  • Câble RCA mâle double vers RCA mâle double
  • Câble RCA femelle double vers prise jack stéréo 3,5 mm
• Adaptateur d'alimentation externe
  • Manuel d'utilisateur

Précautions d'utilisation

• Une fois que la lecture a démarré, vous pouvez soulever et déplacer le bras de lecture à la main, mais vous devez toujours utiliser la commande d'arrêt pour stopper la lecture.
• Ne placez rien sur le couvercle du tourne-disque. Les objets placés sur le couvercle pourraient créer des bruits dus aux vibrations ou chuter, en particulier pendant la lecture.
• Ne déplacez pas et ne soulevez pas le produit pendant la lecture. En effet, pendant la lecture, le disque tourne et vous pourriez endommager le disque, l'aiguille, la tête de lecture ou l'unité ou encore provoquer un dysfonctionnement. Retirez toujours le disque avant de déplacer ou de bouger cette unité.
• Vous pouvez ajuster la vitesse des vinyles 33 tours et 45 tours sous le produit.

1.	Base du bras 9. Plateau de tourne-disque
2.	Levier du bras de lecture 10. Couvercle anti-poussière
3.	Repose-bras 11. Pieds du tourne-disque
4.	Bras de lecture 12. Sélecteur PHONO / LINE
5.	Tête de lecture 13. Mise à la terre
6.	Arrêt automatique 14. Sortie ligne RCA
7.	Pause 15.		Entrée d'adaptateur d'alimentation externe
8.	Sélecteur de vitesse 33/45 tours 16. Interrupteur Marche/Arrêt

Fonctions et fonctionnement

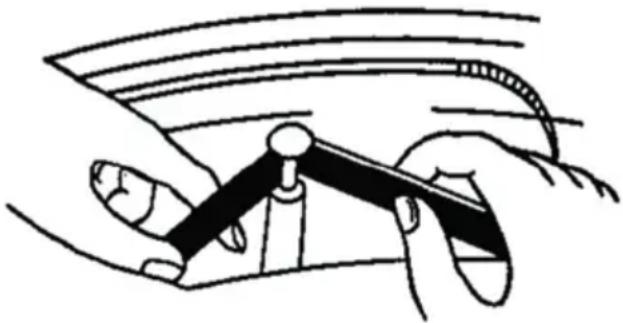

Courroie d'entraînement :

La courroie et le plateau du tourne-disque (9) ont été installés en usine mais la courroie pourrait s'être desserrée pendant le transport. Si tel est le cas, suivez la procédure suivante pour l'installer par vous-même :

A. Retirez le tapis en tissu du plateau du tourne-disque (9) et l'anneau en E de l'axe du tourne-disque, puis libérez le plateau de l'axe.
B. Placez la courroie d'entraînement sur le bord interne du plateau du tourne-disque (9) et faites-la passer dans le trou.
C. Tenez la courroie avec vos doigts et placez-la sur la poulie du moteur comme indiqué sur la figure.
D. Fixez l'anneau en E sur l'axe et remettez le tapis en tissu sur le plateau du tourne-disque.

1. Vérifiez que la courroie d'entraînement n'est ni tordue ni déformée.
2. Évitez d'y mettre de l'huile. Les éclaboussures d'huile pourraient rendre la courroie glissante.

Branchement :

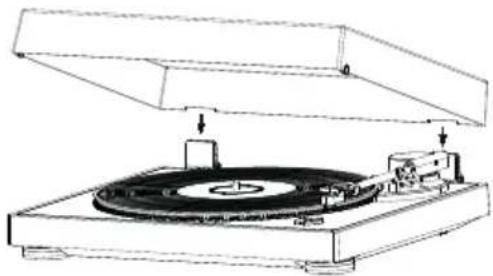

1. Placez le couvercle anti-poussière (10) sur le dessus de l'appareil en insérant délicatement les charnières aux endroits prévus.
2. Insérez le câble d'alimentation dans la prise de l'appareil puis reliez l'autre extrémité au secteur.
3. Allumez le tourne-disque avec l'interrupteur Marche/Arrêt (16) à l'arrière de l'unité.

Sélecteur PHONO/LINE :

• Le sélecteur PHONO/LINE (12) est situé sur le panneau arrière.
• En sélectionnant « PHONO », le signal audio contourne le pré-amplificateur interne, sans traitement. Le tourne-disque doit donc être branché à un pré-amplificateur externe pour lire la musique. Veuillez également noter que vous devrez peut-être raccorder un câble de mise à la terre séparé aux points de mise à la terre sur la platine et l'amplificateur si vous entendez un bruit.
• En sélectionnant « LINE », le signal audio est traité par le pré-amplificateur interne. Le tourne-disque peut être directement branché à des enceintes actives pour lire la musique.

Phono | Line out

Utilisation :

• Placez un disque sur le plateau du tourne-disque (9) et sélectionnez la vitesse de lecture appropriée : 33 ou 45 tr/min (8). (La vitesse de lecture par défaut est de 33 tr/min pour les disques de 12 pouces (30,48 cm)). Appuyez sur le sélecteur de vitesse (8) pour basculer sur 45 tr/min pour les disques de 7 pouces (17,78 cm).
• Retirez la protection de l'aiguille et libérez le bras de lecture (4). Poussez le levier (2) vers le haut pour lever le bras de lecture (4), puis déplacez doucement le bras de lecture jusqu'à la position souhaitée sur le disque. Le plateau commencera à tourner lorsque le bras de lecture se rapprochera du disque.
• La platine s'arrêtera automatiquement une fois le disque terminé. Appuyez sur le bouton Arrêt automatique du plateau (6) si vous ne voulez pas que le disque s'arrête automatiquement à la fin.

REMARQUE : cette action n'est nécessaire que si votre disque est particulièrement long et s'arrête automatiquement avant la fin de la lecture. Vous n'aurez normalement pas besoin d'utiliser cette fonction.

• Veuillez également noter que dès que vous appuierrez sur le bouton Arrêt automatique (6), le plateau commencera à tourner. Ceci est tout à fait normal. Appuyez une nouvelle fois sur le bouton Arrêt automatique pour arrêter la rotation.
• Une fois la lecture du disque terminée, poussez le levier (2) en arrière pour lever le bras de lecture et replacez-le doucement sur le repose-bras (3), puis verrouillez le bras de lecture pour le protéger de tout mouvement inopiné.

REMARQUE : Pour éviter d'endommager l'aiguille, assurez-vous que la protection de l'aiguille fournie est bien en place lorsque vous installez, déplacez ou nettoyez la platine.

REMARQUE : Lorsque vous lisez un disque 45 tours, utilisez l'adaptateur 45 tours fourni avec l'appareil.

Sortie de ligne :

• Ce système peut être branché à un appareil externe (ex. amplificateur et enceintes actifs) par la sortie de ligne RCA (15) située à l'arrière du produit.

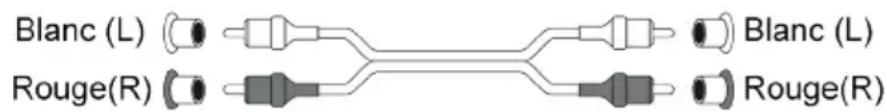

• Utilisez le câble RCA mâle double vers RCA mâle double pour brancher l'appareil externe.

Blanc (L) Rouge(R) Blanc (L) Rouge(R)

- Si nécessaire, utilisez le câble RCA femelle double vers prise jack stéréo 3,5 mm pour brancher la prise jack 3,5 mm de l'appareil externe.

Caractéristiques du tourne-disque :

Tension de fonctionnement 12 V secteur/200	mA
Consommation électrique 2,4 W
Consommation en veille 0,3 W
Dimensions (L*I*H) 395 x 343 x 100 mm
Poids de l'unité 2,47 kg
Méthode d'entraînement Par courroie
Vitesses 33- 1/ 3 et 45 tr/min
Rapport S/B ≥40 dB
Type de tête de lecture MM
Aiguille Audio Technica AT3600L

Caractéristiques de l'adaptateur d'alimentation externe :

Nom du fabricant de l'adaptateur ou marque déposée	Ruiguan Technology (Dongguan) Co., Ltd.
Référence du modèle d'adaptateur HP05A-12	200200-DE
Tension et fréquence d'entrée 100-240V c.a.,	50/60 HZ
Tension, intensité, puissance de sortie 12 V 0	,2 A 2,4 W
Efficacité active moyenne 72,88 %
Consommation électrique sans charge 0,1 W

Protection de l'environnement

Votre produit a été conçu et fabriqué avec des matériaux et composants de grande qualité, qui peuvent être recyclés et réutilisés.

Il convient d'attirer l'attention sur les aspects environnementaux de l'élimination des batteries.

Lorsque ce symbole d'une poubelle barrée sur roues se trouve sur un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/CE. Veuillez vous informer du système local de collecte séparée pour les produits électriques et électroniques. Veuillez agir selon les règles locales et ne jetez pas vos anciens produits avec les ordures ménagères. En assurant l'élimination de ce produit, vous aidez également à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine.

Informations complémentaires

- THOMSON est une marque déposée de TECHNICOLOR SA ou de ses filiales utilisée sous licence par Bigben Interactive.

Déclaration de conformité

- Par la présente Bigben Interactive déclare que l'équipement radioélectrique du type TT300 et ses dérivés sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.bigben.fr/support

Fabriqué en Chine

Fabriqué par BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - France

www.bigben.eu

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France

FRANCE, du lundi au vendredi (sauf jours fériés) :

9h00-18h00 ou [e-mail]

N°Cristal 09 69 39 79 59
