TT355 - Toca-discos THOMSON - Manual de utilização gratuito

Tipo de produto	Toca-discos (gira-discos)
Marca	Thomson
Modelo	TT355
Dimensões (L x l x A)	387 x 345 x 119 mm
Peso	2,65 kg
Alimentação	Adaptador externo 12 V / 0,2 A, entrada 100-240 V ~ 50/60 Hz
Consumo elétrico	2,4 W
Consumo em espera	0,3 W
Método de acionamento	Por correia
Velocidades de rotação	33 1/3 e 45 rpm
Relação sinal/ruído	≥ 40 dB
Tipo de cápsula	MM (ímã móvel)
Agulha	Audio Technica AT3600L
Saídas de áudio	RCA (seletor PHONO/LINE), adaptador RCA para jack 3,5 mm incluído
Funções automáticas	Reprodução automática, parada automática no final do disco
Conteúdo da caixa	Unidade principal, tapete do prato, adaptador 45 rpm, tampa antipoeira, cabos RCA, adaptador de alimentação, manual do utilizador
Utilização pretendida	Uso doméstico em interiores
Precauções de uso	Não mover o braço manualmente, usar o botão de reprodução automática; não expor à humidade
Limpeza e manutenção	Limpar com um pano macio, não usar produtos abrasivos, não lubrificar
Reparabilidade	Confiar todas as reparações a um reparador qualificado; não abrir a caixa
Atendimento ao cliente / SAC	Bigben Interactive - [e-mail] - N° Cristal 0969397959

Perguntas frequentes - TT355 THOMSON

Como instalar a correia de acionamento se ela se soltou durante o transporte?

Remova o tapete de borracha e o anel em E do eixo, depois solte o prato. Coloque a correia na borda interna do prato e passe-a pelo buraco. Segure a correia com os dedos e coloque-a na polia do motor. Recoloque o anel em E e o tapete. Certifique-se de que a correia não está torcida nem deformada.

Como ligar o toca-discos a um amplificador ou caixas ativas?

Utilize o cabo RCA macho duplo fornecido para ligar a saída RCA na parte traseira do toca-discos à entrada do seu amplificador ou caixas. Se o seu dispositivo externo tiver uma entrada jack 3,5 mm, use o adaptador RCA fêmea duplo para jack estéreo 3,5 mm incluído. Certifique-se de selecionar a saída PHONO ou LINE conforme seu equipamento.

O que fazer se o som estiver muito baixo ou ausente?

Verifique se o seletor PHONO/LINE está na posição correta: em LINE se ligar diretamente a caixas ativas, em PHONO se usar um pré-amplificador externo. Certifique-se também de que os cabos estão bem conectados e que o volume do seu amplificador é suficiente.

Como ajustar a posição de início automático para discos de 45 rpm de 7 polegadas?

Gire o seletor de disco de vinil para 45. Se a posição de início desviar para dentro, use uma chave de fenda para porcas de fenda para girar no sentido horário na posição 2. Se desviar para fora, gire no sentido anti-horário. Ajuste conforme o tamanho do seu disco.

Como limpar o toca-discos?

Desligue sempre o aparelho antes de limpar. Use um pano macio e seco. Nunca use produtos abrasivos ou limpadores agressivos. Não lubrifique nenhuma peça.

Posso mover o braço de leitura manualmente?

Use preferencialmente o botão de reprodução automática para iniciar a reprodução. Uma vez iniciada, pode levantar e mover o braço manualmente, mas use sempre o comando de parada para parar a reprodução. Não mova o braço antes do início automático.

O que fazer se o disco não girar?

Verifique se o aparelho está ligado com o interruptor Ligar/Desligar. Certifique-se de que a correia de acionamento está instalada corretamente e não solta. Verifique também se o adaptador de alimentação está conectado e se a tomada funciona.

Como usar o adaptador 45 rpm?

O adaptador 45 rpm encontra-se no suporte situado no canto superior esquerdo do prato. Para tocar um disco de 45 rpm, coloque o adaptador no centro do prato antes de colocar o disco. O seletor de velocidade deve estar em 45.

Que tipo de agulha é usado e onde encontrar uma de reposição?

A agulha é uma Audio Technica AT3600L, do tipo MM. Pode adquirir uma agulha de reposição junto ao fabricante ou a revendedores especializados. Para qualquer dúvida, contacte o suporte da Bigben Interactive.

Como contactar o serviço pós-venda?

Para França, contacte a Bigben Interactive de segunda a sexta das 9h00 às 18h00 (exceto feriados) pelo N° Cristal 0969397959 (chamada não sobretaxada) ou por email para [e-mail].

MANUAL DE UTILIZADOR TT355 THOMSON

INSTRUCCIONES DE FUNCIONAMIENTO

INSTRUÇÉS DE FUNCIONAMENTO

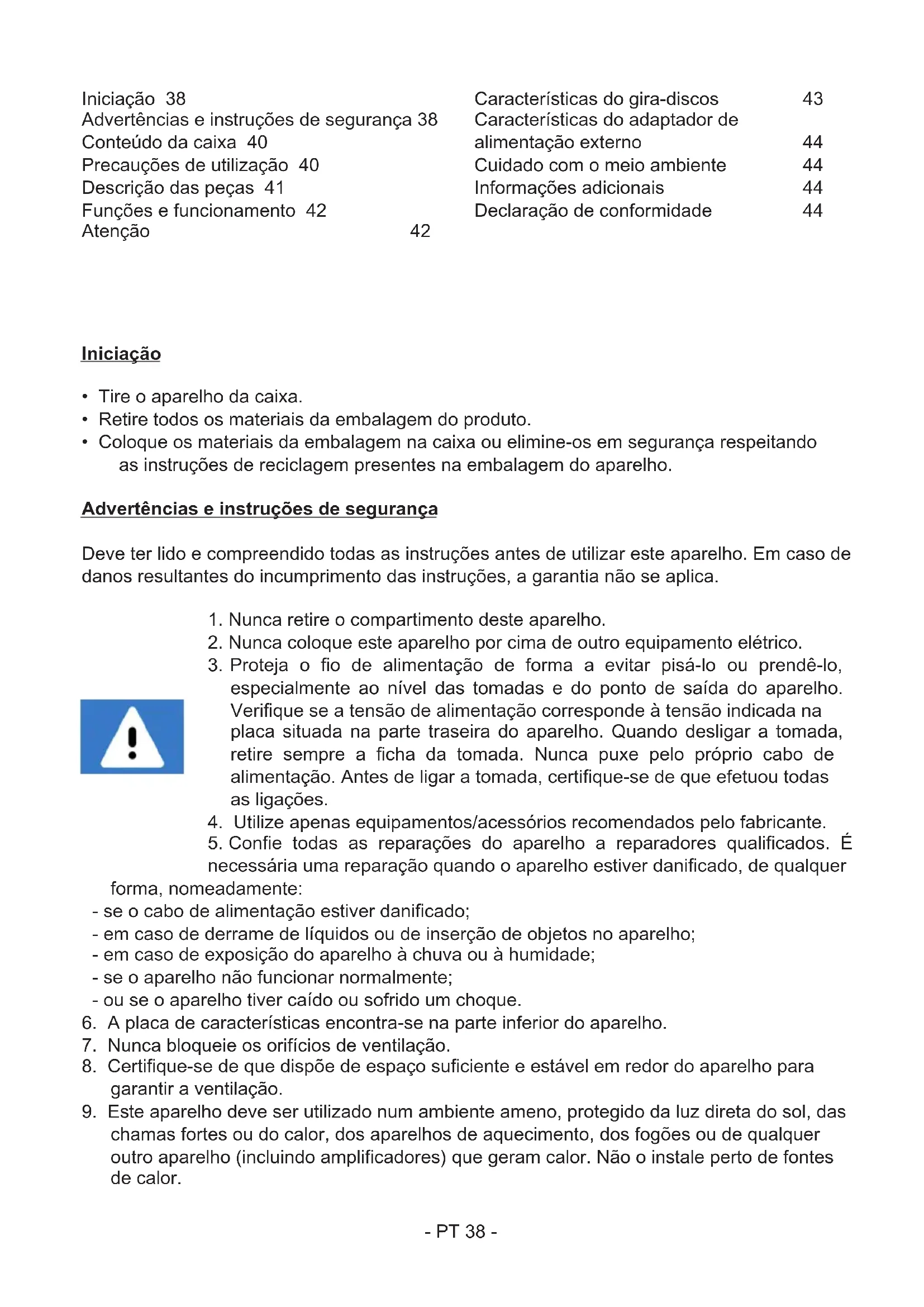

Advertenciae instruções de segurarca 38

Conteudo da caixa 40

Precauções de utilizesão 40

Descrição das peças 41

Funções e funciona 42

Atençao

Charakteristicado gira-discos 43

Carcetárías do adaptor de

alimentacao externo 44

Cuidado com o meio ambiente 44

Informacoes adiconais 44

Declaracao de conformidade 44

Iniciacao

• Tire o aparelho da caixa.
• Retire todos os materiais da embalagem do produits.
• Coloque os materiais da embalagem na caixa ou eliminhe-os em segurarça respeitando as instruções de reciclagem presentes na embalagem do aparelho.

Advertências e instruções de segurarça

Deve ter lido e compreendido todas as instruções antes de utilizesir este aparelho. Em caso de danos resultantes do incumprimento das instruções, a garantia não se aplica.

1. Nunca retire o compartmento agli aparelho.
2. Nunca coloque este aparelho por cima de altri equipamento electrico.
3. Proteja o fio de alimentação de forma a fazer pisa-lo ou prendê-lo, especialmente aoível das tomadas e do punto de saída do aparelho. Verifique se a tensão de alimentação correponde à tensão指示ada napla situada na parte traseira do aparelho. quando desligar a tomada, retire sempre a ficha da tomada. Nunca puxe peloproprio cabo de alimentação. Antes de ligar a tomada, certifique-se de que efetuou todas as ligações.
4. Utilize apenas equipamentos/cessórios recomendados pelo fabricante.

5. Confie todas as reparações do aparecido a reparadores especializados. És necessária uma reparação quando o aparecido estiver danificado, de qualquer inadeamente:

6. se o cabo de alimentação estiver danificado;

7. em caso de derrame de liquidos ou de insercao de objetos no aparelho;
8. em caso de exposicao do aparelho a chuva ou a humidade;
9. se o aparelho não funciona normalmente;

10. ou se o aparelho tiver caido ou sofrido um choque.

11. A plac de caractéristicas encontrar-se na parte inferior do aparelho.

12. Nunca bloqueie os orificios de ventilacao.
13. Certifique-se de que dispoe de espoço sufiente e estavel em redor do aparelho para garantir a ventilacao.

14. Este aparelho deve ser utilizado num ambiente ameno, protegado da luz direta do sol, das chamas fortes ou do calor, dos aparelhos de aquecimento, dos fogões ou de qualquer除外 aparelho (incluindo amplificadores) que geram calor. Não o instale perto de fontes de calor.

15. As baterias (conjunto de baterias ou pilhas instaladas) não devem ser expostas a um calor excessivo, como raios de sol, um incêndio, etc.

16. Desligue sempre o aparecido antes de limpa-lo. Não lubrifique este aparecido. Limpe-o com um pano macio. Não utilizeiros abrasivos hemedutos de limpeza agressivos.A limpeza e a manutencao não devem ser realizadas por crianças sem vigilancia.
17. Certifique-se de que consuegue aceder fácilmente ao fio de alimentacao, a ficha ou ao adaptorador, para poder desligar esteaporelho da tomada eltrica, se necessario.
18. Não utilize este aparecido proximity de um punto de água. Não deve entrada em contacto com gotas nem salpicos. Não utilize este aparecido num ambiente humido ou molhado.
19. Desligue este aparecido em caso de trovoada ou caso não o utilize durante um longo periodo de tempo.
20. Este aparelho pode ser utilizeso por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades fisicas, sensoriais e mentalais reduzidas ou com falta de experiencia ou de conhecimentos, caso sejam supervisionados ou tenham recebido instruções sobre a utilização do aparelho em total segurar e caso tenham compreendido os riscos associados. As crianças não devem brincar com o aparelho, nem com o cabo (risco de asfixia).
21. Este aparecido deve ser alimentado apenas sob a muito baixa tensão de segurarça correspondente à marca no aparecido.
22. A bateria deve ser retirada do aparelho antes de eliminá-lo. O aparelho deve estar desligado da corrente quando退市ar a bateria.
23. O produit deve estar a una distancia minima de 20 cm do corpo humano quando estiver em funciona.
24. Risco de asfixia: As peças muitas não devem ser manuseadas por crianças com menos de 3 anos nem por pessoas com tendência para colocar objetos não comestíveis na boa.
25. Este aparelho está reservado a um uso dométrico; não o utilize no exterior.
26. O adaptor de rede é utilizes como aparecido de desconexão. O adaptor de rede do aparecido não deve ser obstruindo OU deve ser de fácil accesso durante a utilização prevista. Para desligar completeness da potência de entrada, o adaptor de rede do aparecido deve ser desligado da tomada electrica.

O símbolo do relatório num triángulo equilateral adverte os'utilizadores para a Presence, dentro do aparelho, de tensões electrolyicas perigosas não isoladas suficientemente potentes paraLERar um risco de eletrocussão.

O punto de exclamação num triángulo indica a Presence de instruções importantes relativas ao Functionamento e à manutenção (reparação) na documentação que accompanies o aparecido.

Material de classe II
Corrente continua
Corrente alternada	~
Apenas para uso no interior

Conteudo da caixa

Verifique e identifique o conteudo da sua caixa:

• Unidade principal
• Tapete de prato
  Adaptador 45 rpm
  Cobertura antipoeira da unidade principal
• Cabo RCA macho duplo para RCA macho duplo
• Cabo RCA fêmea duplo para tomada jack estéreo 3,5 mm
• Adaptador de alimentação externo
• Manual do utiliser

Precauções de'utilisation

IMPORTANTE. Não DESLOQUE O BRAÇÃO DA AGULHA COM A MAO. USE O CONTROLLO DO BOTÃO DE REPRODUÇÃO AUTOMÁTICA.

• Depois de a reproducao而成ar, pode levantar e mover o braço da agulha à maior, mas use sempre o controlo de paragem para terminar a reproducao.
• Não coloque nada por cima da cobertura do gira-discos. Os objetivos colocados na cobertura podem Criar ruidos devido às vibrações ou cair, em especial durante a reprodução.
• Não deslocar nem levantar o produit durante a reprodução. De facto, durante a reprodução, o disco gira e pode danIFICAR o disco, a agulha, a cabeca de leitura ou a unidade ou não provocar uma falha. Retire sempre o disco antes de deslocar ou mover esta unidade.
• Pode ajustar a velocidade dos discos vinil de 33 e 45 rotações sob o produits.

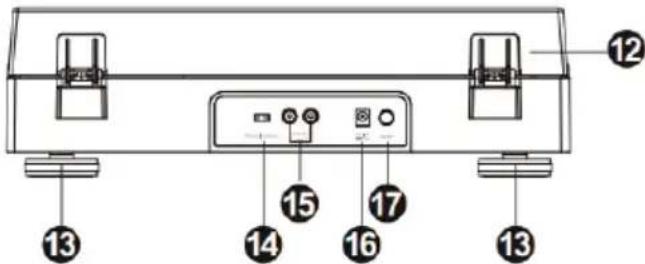

1. Base do braço 10.		■ Pausa/Stop
2. Braço de leitura 11. Alavanca do braço de leitura
3. Descanso do braço 12. Cobertura antipoeira
4. Cabeça de leitura 13. Pés do gira-discos
5. Arranque automatico para 33/45 voltas 14. Seletor	PHONO/LINE
6. Suporte do adaptorador 45 rpm 15. Saía de linha RCA
7. Prato do gira-discos 16.	Entrada do adaptorador de alimentação externo
8. Seletor de velocidade 33/45 voltas 17. Interruption Ligar/Desligar
9. Re reprodução

Funções e funciona

Correia de movimentação:

A correia e o prato do gira-discos (7) foram montados na fabrica, mas a correia pode soltar-se durante o transporte. Se for esse o caso, siga o procedimento segunte para a montar por si:

A. Retire o tapete de borracha do prato do gira-discos (7) e o anel em E do eixo do giradiscos e(before osolte o prato do eixo.
B. Coloque a correia de movimentação na extremidade interna do prato do gira-discos (7) e fazer-a passar pelo orifácio.
C. Secure a correia com os dedos e colque-a na polia do motor conforme indicado na imagem.
D. Fixe o anel em E no eixo e volt a colocar o tapete de borracha no prato do gira-discos.

Atença

1. Verifique se a correia de movimentacao não está torcida nem deformada.
2. Evite lubrifica-la. Os salpicos de lubricante podem tornar a correia escorregadia.

Ligaçao:

1. Coloque a cobertura antipoeira (12) por cima do aparelho inserindo delicadamente as dobradas nos locais previstos.
2. Insira o cabo de alimentacao na tomada do aparelho e(before ligue a othera extremidade a tomada.
3. Ligue o gira-discos no interruptor Ligar/Desligar (17) na parte traseira da unidade.

Seletor PHONO/LINE:

• O Seletor PHONO/LINE (14) está situado no pailen traseiro.
• Ao seleccionar «PHONO», o sinal audio contorna o pré-amplificador interno, sem tratamento. Assim, o gira-discos deve ser ligado a um pré-amplificador externo para reproducir a música.
• Ao selecionar «LINE», o sinal audio sera tratado pelo pré-amplificador interno. O giradiscos pode ser ligado diretamente a colunas ativas para reproducir a música.

Phono I Line out

Utilização:

• Coloque um disco no prato do gira-discos (7) e escolha a velocidade pretendida (33/45) de acordo com o disco e, ao mesmo tempo, verifique se o seletor de disco de vinil 33 e 45 rpm (8) está colocado segundo o時間 do seu disco de vinil.
• Retire a proteção da agulha.
• Abra a base do BRAço de leitura para soltar o BRAço. Carregue no botão Reprodução (9) no pailé dianteiro. O gira-discos passa diretamente para a posicao pretendida no disco e inicia a reprodução而成çando pelo primeiro título. Se quiser reproducir outros títulos do

disco, corregue na alavanca do braço de leitura (11). O braço de leitura levanta-se e a reprodução é interrompida. Coloque o braço de leitura na posicao pretendida no seu

disco à mão e, depuis, corregue novamente na alavanca do braço de leitura (11)

O braço de leitura desce lentamente e começa a reproduzir a música de novo.

• O braço de leitura regressa à base (1) automaticamente quando o disco termina.
• Para desempenhos e uma manutenção otimizados do produits, deslgue o gira-discos quando não o utilizez.

Observação:

Quando reproduc um disco de 45 voltas, utilize o adaptor 45 voltas (6) incluindo situado no topo, à esquerda do prato.

Sáda da LINHA:

• EsteSYSTEMAPOperligadoumaparelhoexterno(ex.:amplificadoreclinanasativas) atravesda sada da linha RCA (15)situada na traseira do produto.
• Utilize o cabo RCA macho duplo para RCA macho duplo para ligar o aparelho externo.

• Se necessario, utilize o cabo RCA fêmea duplo para tomada jack estéreo 3,5 mm para ligar a tomada jack 3,5 mm do aparelho除外.

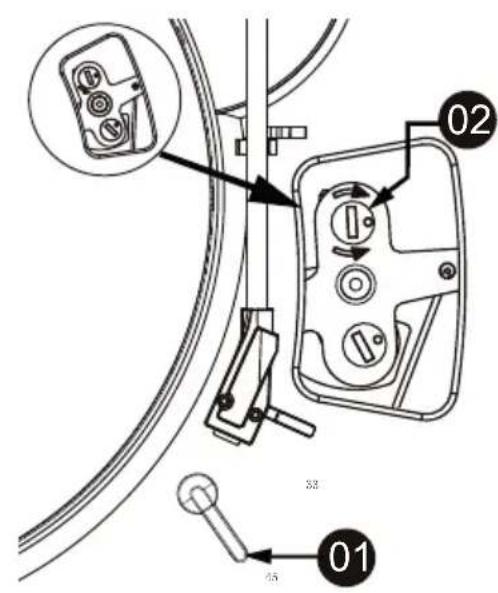

Instruções de functiәnamento do ajuste da posição de arranque automatico do disco de vinil de 7 polegadas

1. Rodar o selector do disco de vinil para a posicao 45 indicada.
2. Usar uma chave de fendas para rodar na posicao 2 no sentido dos ponteiros do relógio (conforme indicado na imagem), se a posicao de arranque automatico estiver desviada para dentro.
3. Usar uma chave de fendas para rodar na posicao 2 no sentido contrario ao dos ponteiros do relógio (conforme indicado na imagem), se a posicao de arranque automatico estiver desviada para fora.

Observação: Ajustar a velocidade de rotação de acordo com o tamanho do seu disco de vinil de 7 polegadas.

\section{Characteristicas do gira-discos:}
\section{Characteristicas do adaptador de alimentacao externo:}

Tensão de funciona Rede de 12 V /200 mA

Consumo enerétrico 2,4 W

Consumo em modo standby 0,3 W

Dimensoes (L*C*A) 387 x 345 x 119 mm

Peso da unidade 2,65 kg

Método de movimentação Por correia

Velocidas 33-1/3 e 45 rpm

Relação S/B ≥ 40 dB

Tipo de性和 de leitura MM

Agulha Audio Technica AT3600L

Nome do fabricante do adaptor ou marca registada	Ruiguan Technology (Dongguan) Co., Ltd.
Referência do modelo do adaptor HP05A-1	200200-DE
Tensão e frequência de entrada 100-240V CA, 50/60 Hz
Tensão, intensidade, potência de saída 12 V	0,2 A 2,4 W
Eficácia ativa média 72,88 %
Consumo eletrico semarga 0,1 W

Cuidado com o meio ambiente

O seu produit foi concebido e fabricado com materiais e componentes de elevada qualidade, que podem ser reciclados e reutilizados.

Importa chamar a atençao para os aspetos ambientais da eliminação das baterias.

Quando o símbolo do caixote do lixo com uma cruz estiver presente num produits,也是如此 significativa que o produits está abrangido pela Diretiva Europeia 2002/96/CE. Informe-se sobre o Sistema local de recolha seleitura de produits electricos e eletrónicos. Aja em conformidade com as regras locais não elimine os seu's produits antigos juntamente com o lixo dométrico. A eliminação deste produit ajuda a fazer potenciços consequências negativas para o meio ambiente e para a saude humana.

Informações adiconais

• THOMSON é uma marca registada da TECHNICOLOR SA ou das suas filiais realizada com licença pela Bigben Interactive.

Declaração de conformidade

• Pela presente, a Bigben Interactive declara que o equipamento radioelétrico do tipo TT350 e derivados está em conformidade com a diretiva 2014/53/UE. O texto completenessa declaração UE de conformidade está disponível no segunte endereço eletrónico: https://www/bigbeninteractive.com/support/

Fabricado na China
