Wine Bank 50 Serie 5 HWS49GA - Cave à vin HAIER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capacité : 49 bouteilles
Type de cave à vin	Réfrigérée
Température réglable	De 5 à 20°C
Classe énergétique	A
Niveau sonore	39 dB
Dimensions (L x P x H)	59,5 x 57,5 x 84,5 cm
Poids	38 kg
Utilisation	Idéale pour conserver le vin à température optimale
Maintenance	Nettoyage régulier des étagères et de l'intérieur
Sécurité	Système de verrouillage de la porte
Informations générales	Design élégant avec porte en verre teinté

FOIRE AUX QUESTIONS - Wine Bank 50 Serie 5 HWS49GA HAIER

Comment régler la température de ma cave à vin HAIER Wine Bank 50 Serie 5 HWS49GA ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau de contrôle. Utilisez les flèches pour ajuster la température souhaitée entre 5°C et 20°C.

Ma cave à vin ne refroidit pas correctement, que faire ?

Vérifiez que la cave à vin est correctement branchée et que la prise fonctionne. Assurez-vous également qu'il y a suffisamment d'espace autour de l'appareil pour la circulation de l'air. Si le problème persiste, contactez le service client.

Pourquoi ma cave à vin émet-elle un bruit étrange ?

Des bruits peuvent être normaux lors du fonctionnement de la cave à vin, mais si le bruit est inhabituel, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets à l'intérieur qui pourraient vibrer. Si le bruit persiste, contactez un professionnel.

Comment nettoyer l'intérieur de ma cave à vin ?

Débranchez l'appareil et retirez toutes les bouteilles. Utilisez un chiffon doux et une solution d'eau tiède et de savon pour nettoyer les étagères et les parois intérieures. Rincez et séchez soigneusement avant de remettre les bouteilles.

Comment savoir si ma cave à vin HAIER est en mode économie d'énergie ?

En mode économie d'énergie, l'affichage de la température clignote pour indiquer que le mode est activé. Pour désactiver ce mode, appuyez sur le bouton correspondant sur le panneau de contrôle.

Les lumières de ma cave à vin ne s'allument pas, que faire ?

Vérifiez d'abord si l'appareil est bien alimenté. Si l'alimentation est correcte mais que les lumières ne s'allument toujours pas, il peut être nécessaire de vérifier l'ampoule ou de contacter le service clientèle.

Quelle est la capacité de ma cave à vin HAIER Wine Bank 50 Serie 5 HWS49GA ?

La capacité de la cave à vin HAIER Wine Bank 50 est de 49 bouteilles standard de vin.

Puis-je stocker des bouteilles de différentes tailles dans ma cave à vin ?

Oui, la cave à vin HAIER Wine Bank 50 peut accueillir des bouteilles de différentes tailles, mais assurez-vous de les disposer de manière à ne pas obstruer la circulation de l'air.

Quel type de vin peut être stocké dans ma cave à vin ?

La cave à vin est conçue pour stocker tous types de vins, y compris les rouges, les blancs et les rosés. Ajustez la température en fonction du type de vin que vous stockez.

Comment éviter les vibrations dans ma cave à vin ?

Assurez-vous que la cave à vin est placée sur une surface plane et stable. Évitez de la placer près d'appareils qui vibrent, comme un lave-linge.

MODE D'EMPLOI Wine Bank 50 Serie 5 HWS49GA HAIER

Manuel d'Utilisation

Manuale utente

Bodegadevinos

Manual del Nombre

Le symbole montre qu'il y a le risque de matières inflammables utilisées. Prendre soin d'éviter de provoquer un incendie en ingérant des matières inflammables.

Manuel d'utilisation

Cave à vin

HWS84GA

HWS84GNF

HWS49GA

HWS49GAE

HWS66GGE

Nous vous remercions

Veuillez tirer attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mieux exploiter cet appareil, et vous assurer une installation, une utilisation et un entretien sécurisés et adéquats.

Veuillez conserver ce manuel dans un endroit approprié afin de vous y référer pour une utilisation sécurisée et adéquate de l'appareil.

Si vous devez vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utilisateur puisse maîtriser l'appareil, notamment les règles de sécurité.

Avertissement - consignes importantes de sécurité

Informations générales et conseils

Informations sur l'environnement

Mise à l'heure but

Contribuer à la protection de l'environnement et de la santé humaine. Veuillez mettez les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les ordures mé - nagères. Veuillez déposer l'appareil dans votre usine de recyclage locale ou prendre contact avec votre bureau municipal.

Risque de blessure ou d'asphyxie!

Les réfrigérants et les gaz doivent être mis au rebut par des professionnels. Avant toute mise au rebut, assurez-vous que la tuyauterie du système de réfrigération n'est pas endommagée. Débranchez l'appareil de l'alimentation principale. Coupez le câble principal et mettez-le au rebut. Retirez les plateaux et coffrets ainsi que le verrou de porte et les joints, pour éviter qu'un enfant ou un animal domestique ne reste coincé dans l'appareil.

Les valeurs ont encore une valeur résiduelle. Une méthode écologique de mise au rebut permet le recyclage et la réutilisation de ces matériaux bruts de valeur.

Le cyclopentane, une substance inflammable sans danger pour l'ozone, est utilisé comme un détendeur pour la mousse isolante.

En assurant la mise au rebut adéquate de ce produit, vous pourrez empêcher toute conséquence négative pour l'environnement et pour la santé humaine.

Pour de plus amples informations sur le recyclage de cet appareil, veuillez contacter votre municipalité, votre service de traitement des déchets ménagers ou votre fournisseur.

Consignes de sécurité 4 Entretien. 11 Accessoires 13 Description du produit 14 Installation 15 Utilisation 18 Conseils pour économiser de l'énergie 21 Équipement 22 Entretien et nettoyage. 23 Dépannage 24 Service Clients 28 Empilage de bouteilles de vin 29

Cet appareil est destiné à être utilisé exclusivement pour le stockage du vin. Avant d'allumer l'appareil pour la première fois, lis les conseils de sécurité suivants :

Avant la première utilisation

Vérifiez qu'il n'existe aucun dommage lié au transport. Retirez tous les emballages et gardez-les hors de portée des enfants et éliminez-les d'une manière respectueuse de l'environnement. - Attendez au moins deux heures avant d'instructuer l'appareil pour une meilleure efficacité du système de réfrigération. ■ Il faut toujours au moins deux personnes pour la manipulation de l'appareil car il est lourd.

Installation

L'appareil doit être placé dans un endroit bien ventilé. Veillez à laisser un espace d'au moins 10 cm au-dessus et autour de l'appareil. AVERTISSEMENT: Les ouvertures d'aération du boîtier de l'appareil ou du modèle encastrable doivent être libres de toute obstruction. - Ne jamais placer l'appareil dans un endroit humide ou dans un endroit où il pourrait être éclaboussé d'eau. Nettoyez et séchez les éclaboussures d'eau et les taches avec un chiffon doux et propre. N'installez pas votre cave à vin dans un endroit pas correctement isolé ou chauffé tel que le garage. Elle n'est pas destinée à fonctionner à des températures ambiantes inférieures à 10°C. N'exposez pas l'appareil à la lumière directe du soleil ou à proximité des sources de chaleur (par exemple, les cuisinières, chauffe-eau). - Installez et positionnez l'appareil dans un espace adapté en tenant compte de sa taille et de son utilisation. Veillez à ce que les indications électriques figurant sur la plaque signalétique correspondent à l'alimentation électrique. Si ce n'est pas le cas, contactez un electricien. L'appareil est alimenté en 220-240 VAC/50 Hz. Une tension anormale ou une fluctuation peut provoquer un mauvais démarrage de l'appareil, des dommages au contrôle de température ou au compresseur, ou un bruit anormal lors du fonctionnement. Dans ce cas, un régulateur automatique doit être monté. N'utilisez pas d'adaptateurs multiprises ni de rallonges.

4581 TISSEMENT N'installez pas plusieurs prises d'alimentation portatives ou blocs d'alimentation portatifs à l'appareil. 4581 TISSEMENT Lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé. Évitez de marcher sur le câble d'alimentation. Pour l'alimentation électrique, utilisez une prise avec terre différente et facilement accessible. Mettez à la terre cet appareil. Uniquement pour le Royaume-Uni : Cet appareil est équipé d'un cordon d'alimentation avec fiche à 3 fils (mise à la terre), répondant aux normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). Après l'installation de l'appareil, la prise doit être accessible. 4581 TISSEMENT : Évitez d'endommager le circuit frigorifique.

Utilisation quotidienne

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont encadrées ou formées à l'utilisation sécurisée de l'appareil et comprenant les risques y relatifs. Les enfants ne doivent pas jouer avec l'appareil.

• Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils frigorifiques, mais ne sont pas autorisés à les nettoyer et à les installer.

Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés.

Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par les enfants sans supervision.

Positionnez l'appareil de sorte que la prise soit accessible. - En cas de fuite de gaz froid ou de tout autre gaz inflammable aux alentours de l'appareil, arrêtez la vanne d'alimentation du gaz qui s'échappe, ouvrez portes et fenêtres et ne débranchez pas le câble d'alimentation de l'appareil.

• Attendez au moins 7 minutes pour rebrancher l'alimentation après tout débranchement.

Ne soulevez pas l'appareil à l'aide de ses poignées. Tenez les clés hors de portée des enfants et pas aux alentours de l'appareil pour éviter que les enfants ne se retrouvent coincés dans l'appareil.

Rassurez-vous que l'appareil est programmé pour fonctionner à une plage de température entre 10 et 38°C. L'appareil pourrait ne pas bien fonctionner si vous le faites fonctionner pendant longtemps à une température en dessous ou au-dessus de la plage indiquée. Ne placez pas des objets instables (objets lourds, récipients remplis d'eau) au-dessus de l'appareil pour éviter tout dommage corporel suite à une chute de l'objet ou un choc électrique causé par le contact avec l'eau. N'ouvrez et ne fermez la porte que avec les poignées. L'espace entre la porte et l'armoire est très étroit. Ne mettez pas les mains dans ces zones pour éviter de vous pincer. N'ouvrez ou ne fermez les portes de l'appareil que si : aucun enfant ne se trouve dans la zone de mouvement de la porte. Évitez de ranger ou utiliser des produits incluant inflammables, des explosifs ou des matières corrosives à l'intérieur ou autour de l'appareil. - Ne stockez pas des substances explosives comme les aérosols contenant un agent propulseur inflammable dans cet appareil. - Ne conservez pas de médicaments, de bactéries ou d'agents chimiques dans l'appareil. Cet appareil est un appareil ménager. Il n'est pas recommandé d'entreposer des matériaux qui nécessitent des températures strictes. Ne régler pas la température inutilement basse dans le compartiment de la cave à vin. Les températures basses peuvent survenir lorsque les températures hautes sont programmées. Attention : Les bouteilles peuvent éclater. ▶ Ne touchez pas la surface intérieure du compartiment congélateur pendant qu'il est en marche, notamment avec les mains mouillées ; vos mains pourraient se congeler sur la surface. Pour un refroidissement correct du vin, ne surchargez pas l'appareil. Débranchez l'appareil en cas de panne de courant ou avant le nettoyage. Attendez au moins 7 minutes avant de redémarrer l'appareil, car des démarrages fréquents peuvent endommager le compresseur. 4581 TISSEMENT : N'utilisez pas d'appareils électriques de type autre que ceux recommandés par le fabricant, à l'intérieur de l'appareil. Pour éviter tout risque, le cordon d'alimentation endommagé doit être remplacé par le service client (voir le certificat de garantie). Pour prolonger la durée de vie de l'appareil, évitez de l'arrêter. Ne placez jamais l'appareil horizontalement sur le sol. À avoir incliné l'appareil de plus de, attendez 24 heures avant de le brancher.

Entretien et nettoyage

Assurez-vous que les enfants sont sous surveillance lors du nettoyage et de l'entretien. Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien. Attendez au moins 7 minutes avant de redémarrer l'appareil, car plusieurs redémarrages endommagent le compresseur. Tenez la fiche et non le cordon pour débrancher l'appareil. Évitez de nettoyer l'appareil à l'aide de brosses dures, métalliques, de détergent en poudre, d'essence, d'acétate d'amyle, d'acétone et toute autre solution similaire organique, acide ou Veuillez nettoyer avec un détergent spécial pour réfrigérateur conçu afin d'éviter tout dommage. Pour terminer, utilisez de l'eau tiède et une solution de bicarbonate de soude - environ une cuillère à soupe de bicarbonate de soude pour un litre/quart d'eau. Rincez abondamment à l'eau et essuyez. N'utilisez pas de poudres nettoyantes ou d'autres nettoyants abrasifs. Évitez placer les pièces amovibles dans le lave-vaisselle. 4_58_1 TISSEMENT N'utilisez pas d'appareils mécaniques ou des moyens autres que ceux recommandés par le fabricant pour accélérer le processus de dégivrage. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, son agent de service ou par des personnes qualifiées similaires afin d'éviter tout risque. N'essayez pas de réparer, de démonter ou de changer l'appareil. En cas de réparation, veuillez contacter service clientèle. Si les lampes d'éclairage sont endommagées, elles doivent être remplacées par le fabricant, son agent de service ou des personnes qualifiées similaires afin d'éviter tout risque. Dépoussiérez l'arrière de l'appareil au moins une fois par an afin d'éviter tout risque d'incendie, et pour réduire votre consommation énergétique.

• N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage. N'utilisez pas un pulvérisateur d'eau ou un nettoyant à vapeur pour nettoyer l'appareil.
• Ne nettoyez pas la porte de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre. Si vous laissez votre appareil hors d'usage pendant une période prolongée, pensez à le laisser ouvert pour éviter que des odeurs et des odeurs désagréables ne s'y accumulent.

Informations sur le gaz frigorigène

Cet apparéil contient du réfrigérant inflammable ISOBUTANI (R600a). Assurez-vous que le système de réfrigération n'est endommagé pendant le transport et l'installation. Une fuite de gaz frigorégène pourrait cause des dommages oculaires ou un incendie. En cas de dommage, veuillez vous éloigner des sources d'in-cendie visibles, aéréz correctement la pièce, évitez de brancher et de débrancher les cordons d'alimentation de l' apparéil ou de tout autre apparéil. Informez le service clientèle.

En cas de contact avec les yeux, rincez-les abondamment avec de l'eau et consultez immédiatement un ophtalmologue.

4581 TISSEMENT Le système de réfrigération est sous haute pression. Ne le tripatouillez pas. Étant donné que les réfrigérants inflammables sont utilisés, veuillez installer, manipuler et entretenir l'appareil en suivant strictement les instructions et contacter le professionnel ou notre service après-vente pour mettre l'appareil au rebut.

Utilisation prévue

Cet appareil est destiné à une utilisation domestique et à d'autres applications similaires, notamment :

• les espaces de cuisine dans les boutiques, bureaux et autres environnements de travail;
• les maisons de campagne, les chambres d'hôtel, de motel et d'autres types de résidence;
• les chambres ou les salles de petit-déjeuner;
• les restaurants et les espaces semblables de vente en gros.
• Afin d'assurer la sécurité de la conservation du vin, veuillez respecter cette notice d'utilisation.
• Les détails concernant la partie la plus appropriée du de l'appareil où des types spécifiques d'aliments doivent être stockés,

compte tenu de la répartition de la température qui peut être présente dans les différents compartiments de l'appareil, figurent dans l'autre partie du manuel.

Aucune modification ou altération de cet appareil n'est autorisée. Tout usage inadéquat vous expose à des risques et à la perte des droits de garantie.

Mise au rebut

Le symbole apposé sur l'appareil ou sur son emballage indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Rendez-vous plutôt dans un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En assurant la mise au rebut adéquate de ce produit, vous pourrez empêcher toute conséquence négative pour l'environnement et la santé humaine causée par l'élimination incorrecte de ce produit. Plus amples informations sur le recyclage de cet article, veuillez contacter votre municipalité, votre service de traitement des déchets ménagers ou votre fournisseur.

Dans la mesure où les gaz de soufflage d'isolation inflammables sont utilisés, contactez votre agent professionnel ou notre service après-vente pour la mise au rebut de l'appareil.

Risque de blessure ou d'asphyxie!

Les réfrigérants et les gaz doivent être mis au rebut par des professionnels. Avant toute mise au rebut, assurez-vous que la tuyauterie du système de réfrigération n'est pas endommagée. Débranchez l'appareil de l'alimentation principale. Coupez le câble principal et mettez-le au rebut. Retirez les plateaux, les tiroirs, le verrou de la porte et les joints pour éviter qu'un enfant ou un animal domestique ne soit coincé dans l'appareil.

4_58_1 TISSEMENT Debranche l'appareil de la prise d'alimentation avant de le nettoyer. Évitez de nettoyer l'appareil à l'aide de brosses dures, métalliques, de déterments en poudre, d'essence, d'acétate d'amyle, d'acétone et toute autre solution organique, acide ou alcaline similaire. Veuillez nettoyer avec du déterment spécial réfrigérateur pour éviter tout dommage. Nettoyez l'appareil lorsqu'il ne comporte que peu ou pas de vin

stocké ; le nettoyage n'est nécessaire que lorsqu'il est sale.

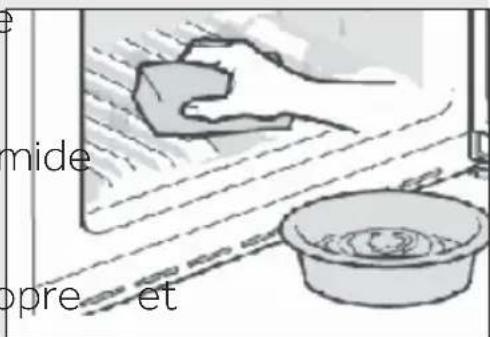

Nettoyez l’intérieur et l’extérieur de l’appareil avec une éponge humide trempée dans de l’eau tiède et un détergent doux. Rincez avec de l’eau tiède propre et faites sécher à l’aide d’un chiffon doux. Ne lavez aucune pièce de l’appareil dans le lave-vaisselle. - Attendez au moins 7 minutes avant de redémarrer l’appareil car plusieurs redémarrages endommageraient le compresseur.

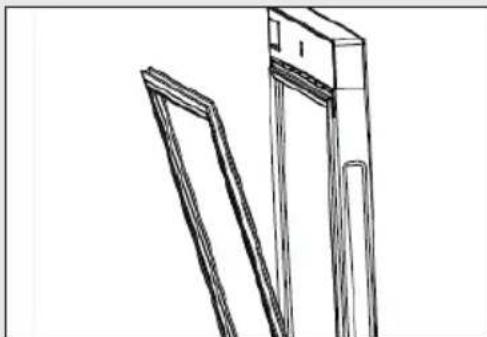

Nettoyer le joint de porte :

Nettoyez les joints de porte tous les 3 mois pour garantir une

bonne étanchéité comme indiqué ci-dessous : Retirez : Saisissez le joint de porte et tirez-le selon la direction de la flèche pour l'enlever complètement et de façon ajustée.

Trempez la brosse dans de l'eau ou de l'alcool de qualité alimentaire, nettoyez

d'abord la rainure du joint de porte en faisant les mouvements de va-et-vient. Essuyez ensuite la surface du joint de porte avec une serviette imbibée d'eau ou d'alcool de qualité alimentaire. Enfin, lavez le joint de porte et essuyez-le avec une serviette propre.

Monter le joint de porte après le nettoyage:

Avant d'effectuer l'installation, assurez-vous que le joint de porte n'est pas mouillé. Insérez le joint de porte dans la rainure et puyez-le fermement du haut vers le bas à l'aide de vos mains jusqu'à ce qu'il soit entièrement inséré dans la rainure.

Nettoyage des clavettes:

Les clayettes peuvent être retirées pour être nettoyées. Retirez toutes les bouteilles. Soulevez chaque clayette avant de la retirer. Nettoyez-la à l'aide d'une serviette douce. Attendez qu'elles sèchent avant de les remettre dans l'appareil.

Attendez au moins 7 minutes pour rebrancher l'alimentation après tout débranchement.

Vérifiez les accessoires et la documentation conformément à cette liste : sans isolation.

Nom Manuel	d'Utilisation	Carte de Service	Clayette	Petite étagère	Couvercle de	Étique-tage Énergétique	Touchche Caméra gauche de la porte
HWS84GA	1	1	6	1 1 1	2 2
HWS84GNF	1 1 6	1 1 1 2 2
HWS49GA 1	1 4 1 1 1 2 2
HWS49GAE	1 1 4 // 1 /		/
HWS66GGE	1	1	5	/	/	1	2	/

Notification

En raison des modifications techniques et des divers modèles, certaines illustrations de ce manuel peuvent être différentes de votre modèle.

Photo de l'appareil

1. Ventilateur (sauf HWS49GAE, HWS66GGE)
2. Clayette

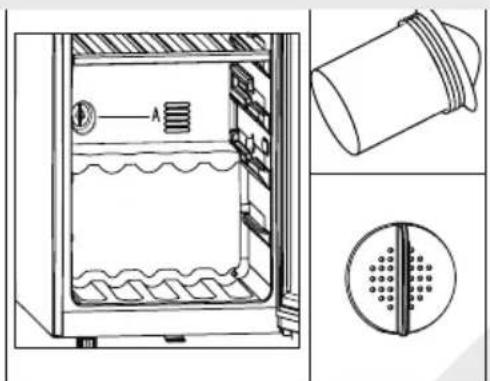

3. Filtre à charbon actif
4. Pieds ajustables
5. Serrure (sauf HWS49GAE)
6. Porte
7. Lampe éclairage à LED
8. Affichage (à l'avant de la porte)

1. Déballage

Sortez l'appareil de l'emballage. Retirez tout le matériel d'emballage, y compris la base en mousse et le ruban adhésif. Maintenant les accessoires.

2. Conditions environnementales

La température de la pièce doit toujours être comprise entre 10°C et 38°C, car elle peut influencer la température interne de l'appareil ainsi que la consommation d'énergie. N'installez pas l'appareil près d'autres appareils qui produisent de la chaleur (cuisinières, réfrigerateurs) sans isolation.

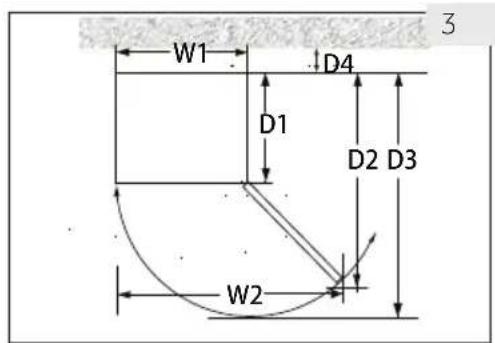

3. Exigences en matière d'espace

Espace requis pour l'ouverture de la porte (Fig. 3):

Largeur en mm	Profondeur en mm	Distance par rapport au mur en mm
W1 W2 D1 D2 D3 D4
495 630 535	1033 1047 100

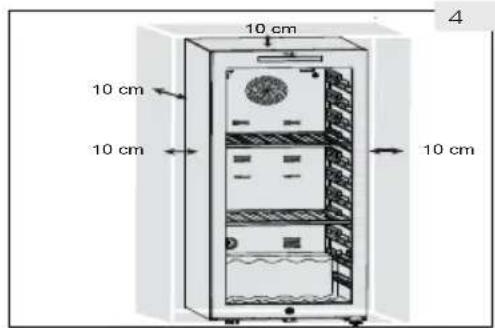

4. Ventilation de l'espace

Pour des raisons de sécurité et énergétiques, veuillez respecter la distance de ventilation requise qui est de 10 cm dans tous les sens (Fig. 4).

Avertissement!

Tenez les ouvertures d’aération de l’appareil ou dans les structures encastrées libres de toute obstruction. Cet appareil de réfrigération n’est pas destiné à être utilisé comme un appareil intégrable.

5. Alignement de l'appareil

L'appareil doit être placé sur une surface solide et plane.

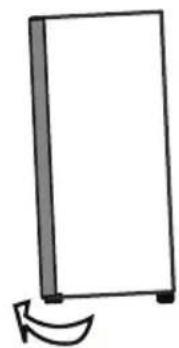

1. Penchez légèrement l'appareil vers l'arrière (Fig. 5).
2. Ajustez les pieds réglables avant au niveau souhaité en les tournant.
3. Vérifiez la stabilité en basculant entre les diagonales. Faites basculer légèrement dans les deux sens. Sinon le cadre peut se déformer, causant ainsi une fuite au niveau des joints de porte. Une légère inclinaison vers l'arrière facilite la fermeture de la porte.

6. Ajustement des portes

L'appareil se ferme plus facilement lorsque les pieds de mise à niveau situés à l'avant sont réglés:

Tournez les pieds réglables (Fig. 6) pour les faire tourner vers le haut ou vers le bas :

L'appareil se soulève lorsque vous tournez les pieds dans le sens horaire. L'appareil s'abaisse lorsque vous tournez les pieds dans le sens antihoraire.

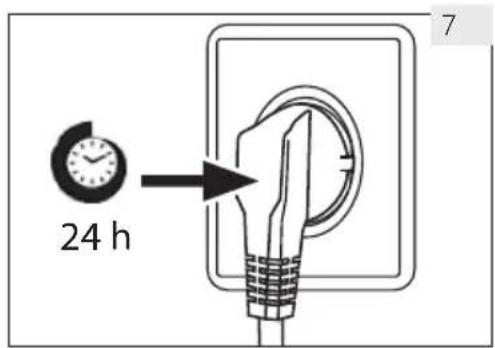

7. Temps d'atteinte

L'huile d'entretien du compresseur se trouve dans la capsule du compresseur. Cette huile peut se déverser dans le circuit fermé du système pendant le transport en cas d'inclinaison de l'appareil. Avant de brancher l'appareil à l'alimentation électrique, patientez pendant 24 heures (Fig. 7) pour permettre à l'huile de retourner dans la capsule.

Avant chaque branchement, vérifie si :

L'alimentation électrique, la prise et le fusible sont adaptés à la plaque signalétique. La prise de courant est mise à la terre et il n'y a pas de multiprise ou de rallonge. La prise d'alimentation et la fiche correspondent parfaitement.

Connectez la fiche à une prise correctement installée.

Avertissement!

Pour éviter tout risque, tout cordon d'alimentation endommagé doit être remplaçé par le service client (voir carte de garantie)

9. Réversibilité de la porte (sauf HWS49GAE, HWS66GGE)

Avant de raccorder l'appareil à l'alimentation électrique, vérifie que la porte bascule de la droite (tel que livré) vers la gauche, selon les commodités de l'emplacement d'installation et l'utilisation

Avertissement!

L'appareil est lourd. Deux personnes doivent manœuvrer la réversibilité de la porte. Avant toute opération, débranchez d'abord l'appareil de l'alimentation. Ne penchez pas le réfrigérateur à plus de pour éviter d'endommager le système de réfrigération.

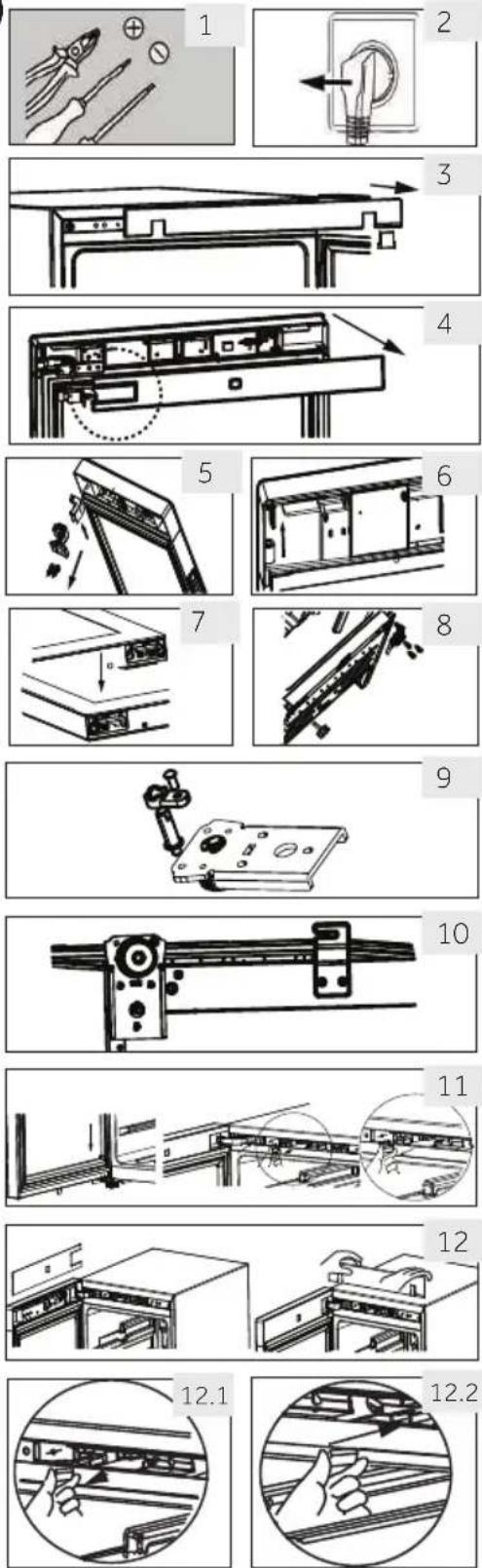

Étapes de montage (sauf HWS49GAE, HWS66GGE)

1. Prévoyez les outils nécessaires.
2. Débranchez l'appareil.
3. Ouvrez la porte, démontez la bande avant et trouvez la bande correspondante pour enlever le côté gauche et le placer sur le côté droit de l'espace.
4. Débranchez le câble de raccordement. Tirez la partie supérieure du joint de la porte et démontez la bande arrière de la porte (Retirer de l'ouverture latérale gauche).
5. Retirez 2 vis de la charnière inférieure.
6. Retirez le couvercle et la charnière, retirez le couvercle de l'axe et montez-le de l'autre côté, ensuite montez la charnière dans l'axe.
7. Retirez la came et le support de porte, déplacez le support de porte vers l'autre côté de la porte. Installez la nouvelle came disponible dans la pochette.
8. Avec l'armoire inclinée (moins de ), retarder la charnière inférieure (3 vis) pour le support.
9. Retirez la came à charnière inférieure et l'arbre de basculement. Installez l'arbre sur le coté droit de la charnière inférieure. Retirez la came de la pochette d'instructions et l'installez sur l'axe de charnière inférieure.
10. Installez la charnière inférieure et le pied inférieur de l'autre côté de l'armoire. Lubrifiez la came.
11. Installez la porte sur le tige de charnière inférieure, et fixez la charnière supérieure avec deux vis sur l'armoire. Fixez les fils de signalisation au milieu de la rainure supérieure de la charnière et prenez le couvercle de la charnière dans la pochette d'instructions et fixez-le sur la charnière supérieure.
12. Installez le joint d’étanchéité de la porte et la bande de porte sur la porte. Insérez la paire de fils du signal de porte, déplacez l’interrupteur magnétique (12.1) vers la fente de montage (12.2) droite du caisson supérieur et fixez la garniture avant de l’armoire.
13. Assurez-vous que la porte peut s'ouvrir et se fermer normalement.

1. Avant la première utilisation

• Retirez tous les emballages. Il s'agit entre autres de la base en mousse et du ruban adhésif qui maintiennent les accessoires de la cave à vin à l'intérieur et à l'extérieur. Tenez-les hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement. Nettoyez l'intérieur et l'extérieur de l'appareil avec de l'eau et un détérent doux avant d'y mettre du vin.
• Une fois l'appareil bien positionné et nettoyé, attendez au minimum 2 heures avant de le brancher à une source d'alimentation. Si votre cave à vin est inclinée pour une raison quelconque, patientez pendant 24 heures avant de le brancher. Consultez la section INSTALLATION.
• Une fois l'appareil branché sur une prise électrique, laissez-le fonctionner pendant au moins 30 minutes pour qu'il s'adapte avant d'effectuer tout réglage. La température est automatiquement régée à 12°C. Si vous le souhaitez, vous pouvez modifier la température manuellement. Veuillez consulter la section TEMPERATURE.

2. Touches tactiles

Les boutons du panneau de commande sont des touches tactiles qui répondent une fois que vous les effleurez du doigt.

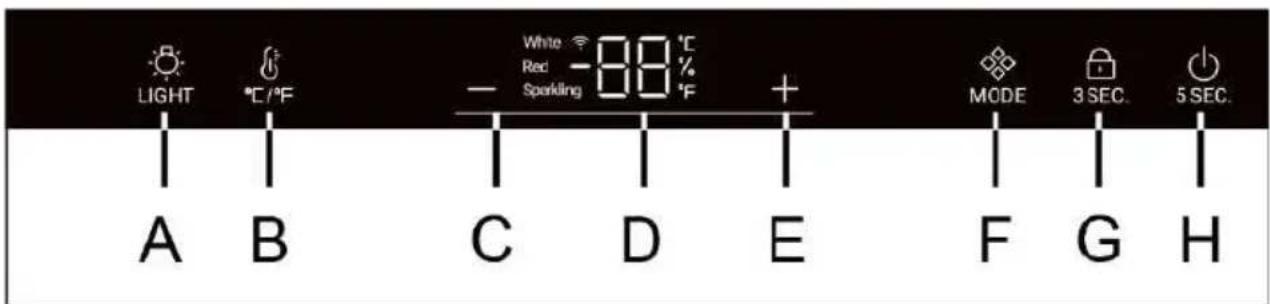

3. Description du panneau de commande

A Bouton d'éclairage intérieur B Bouton de conversion °C/F C Bouton de réglage de température : bas D Affichage

E Bouton de réglage de température : haut F Bouton de mode G Bouton de verrouillage H Bouton d'alimentation

4. Fonction de verrouillage automatique

Le panneau de commande se verrouille automatiquement à partir de n'importe quelle touche après 30 secondes après avoir été activé, il est léger. Pour activer le verrouillage du clavier, appuyez sur le bouton 3SEC. Appuyez sur le bouton pendant 3 secondes ; une fois verrouillé, les voyants DEL rétro-éclairés s'éteignent. Le bouton A n'est pas verrouillé.

5. Fonction du bouton marche/arrêt

Appuyez sur le bouton H pendant 5 secondes pour éteindre la cave à vin.

Appuyez ensuite sur le bouton H pendant 5 secondes pour allumer la cave à vin.

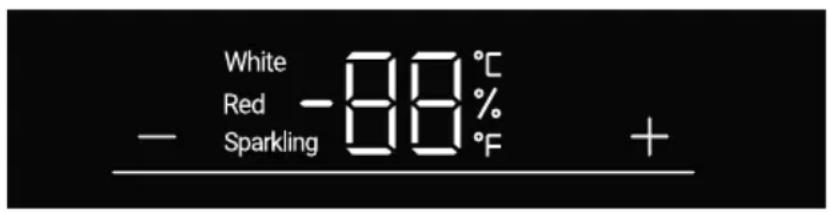

Préréglages

• Une fois que vous avez branché l'appareil dans une prise électrique, laissez l'appareil s'acclimater pendant au moins 30 minutes avant d'effectuer tout réglage. Lorsque l'appareil est mis en marche après avoir été débranché de l'alimentation électrique principale, il peut s'écouler plusieurs heures avant que les températures correctes ne soient atteintes. Le temps exact varie en fonction de l'environnement et du réglage de la température.

Appuyez sur la touche ou affichage commence à flash. Appuyez sur la touche b

pour régler la température souhaitée. La plage de réglage de la température : 5- 20°C (41- 68°F). Arrêtez d'appuyer sur la touche pendant 3 secondes, la température est confirmée.

7. Mode de fonctionnement

Appuyez sur le bouton la température passe de scintillante (8^ ou 47^) à blanche (12^ ou 54^) et rouge (16^ ou 61^).

Réglages de température recommandés

Les températures de dégustation suivantes sont recommandées pour les différents types de vin.

Vin rouge	+13°C à +20°C (+55°F à + 68°C)	Vin mousseux Prosecco	+5°C à +8°C (+41°F à 47°F)
Vin blanc	+9°C à +12°C (+48°F à +54°F)

Si vous conservez le vin pendant de longues périodes, il doit être conservé à une température comprise entre +10°C et +12°C (50°F et 54°F).

8. Mode veille

L'écran d'affichage se met automatiquement en veille après 30 secondes.

Il s'allume automatiquement lorsque vous appuyez sur une touche ou ouvre la porte.

Notification influence sur les températures

Les températures internes de l'appareil sont influencées par les facteurs suivants :

Température ambiante

La quantité de bouteilles stockées

La fréquence d'ouverture de la porte

L'emplacement de l'appareil

Le réglage par défaut est 12°C

Lorsque l'affichage cesse de clignoter, il revient à l'affichage de la température actuelle à l'intérieur de la cave à vin. Il faudra un certain temps pour atteindre la température de consigne.

9. Réglage du mode d'éclairage

Appuyez sur le bouton Light. Lorsque les lumières de l'armoire sont allumées, elles s'illuminent progressivement. Lorsque vous appuyez une fois de plus sur la touche Light, les lumières s'éteignent progressivement.

10. Fonction °c / °f

Appuyez sur le bouton °C/°F, basculer entre Fahrenheit et Celsius.

11. Fonction de mémoire marche-arrêt (power-off)

En cas de panne de courant, le cellier enregistre automatiquement la température réglée. Après le retour du courant, l'appareil fonctionne en fonction de la température réglée avant la panne de courant.

12. Fonction de compensation basse température (sauf HWS49GAE, HWS66GGE)

La cave à vin est dotée d'une fonction de compensation de température faible qui assure la stabilité de la température : Lorsque la température ambiante est inférieure à la température de consigne, la cave à vin démarre automatiquement la fonction de compensation de basse température, chauffant l'application. Lorsque la température de l'application atteint la température de consigne, la fonction de compensation de basse température est automatiquement activée.

13. Alarme d'ouverture de la porte

Si la porte reste ouverte pendant plus de 1 min, une alarme se déclenche et ne s'arrête que lorsque vous refermez la porte ou appuyez sur une touche du panneau d'affichage.

Conseils pour économiser de l'énergie

Assurez-vous que l'appareil est bien ventilé (voir INSTALLATION). N'installez pas l'appareil en plein soleil ou à proximité de sources de chaleur (par ex. cuisinières, chauffages). Évitez une température inutilement basse dans l'appareil. La consommation d'énergie augmente lorsque vous réglez bas la température de l'appareil. Ouvrez la porte de l'appareil le moins souvent et le plus rapidement possible. Ne dépassez pas la quantité prévue de bouteilles pour éviter de bloquer la circulation de l'air. Gardez les joints de la porte propres afin que la porte se ferme toujours correctement. La configuration la moins énergivore nécessite que les tiroirs, les boîtes de rangement et les clayettes soient positionnés dans le produit comme à l'état frais d'usine, et que les aliments soient placés sans bloquer la sortie d'air du conduit.

1. Clasquette

1. Les clayettes sont conçues pour le stockage et le retrait faciles du vin. Elles peuvent être nettoyées à l'aide d'une serviette douce.

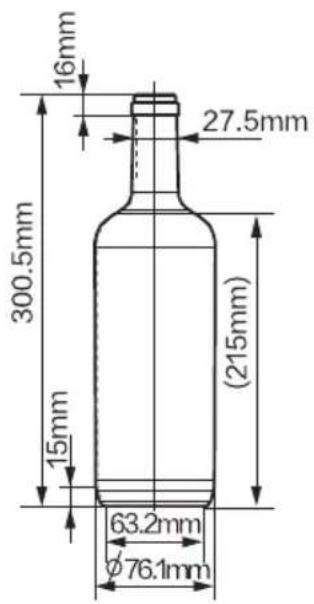

2. Les bouteilles ordinaires d'un diamètre de 76 mm peuvent être empilées.
3. Les bouteilles Magnum peuvent être empilées sur la clayette inférieure.
4. La quantité peut différer du nombre de bouteilles représentées si elles sont empilées différemment.

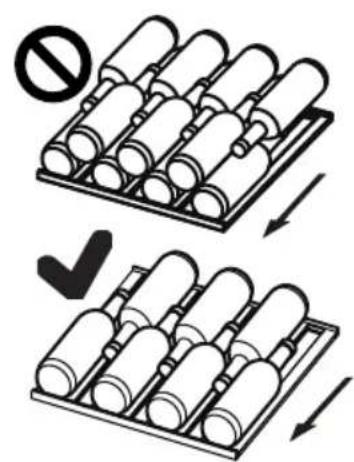

6 Conseils pour l'aménagement de votre cave à vin

Nous recommandons que le nombre de bouteilles de vin ne dépasse pas deux couches sur chaque étagère et que la capacité de charge des étagères à vin ne dépasse pas 20 kg. Avant de placer les bouteilles dans la cave à vin, vérifie si les étagères à vin sont complètement stables ou non. De plus, vérifie si une bouteille dépasse ou non des étagères afin d'éviter que les bouteilles ne frappent la porte vitrée lors de la fermeture.

2. La lumière

L'éclairage intérieur LED s'allume lorsque la porte est ouverte. Pour allumer la lumière lorsque la porte est fermée, appuyez sur le bouton. Pour éteindre les lumières, appuyez à nouveau sur le bouton. Pour augmenter l'efficacité énergétique, les lumières doivent être allumées sur off lorsque la cave à vin n'est pas visitée.

3. Verrouillage

Pour verrouiller la cave à vin, fermez la porte et mettez la clé dans le verrou :

• Verrouillez la porte en tournant la clé dans le sens antihoraire ; Déverrouillez-la en tournant la clé dans le sens horaire.

1. Dégivrage

La cave à vin se dégivre automatiquement; aucune opération manuelle n'est nécessaire.

2. Remplacement des lampes LED

Les lampes utilisent la LED comme source d'éclairage; elles consomment moins d'énergie et ont une longue durée de vie. En cas d'anomalie, veuillez contacter le service clientèle. Voir le SERVICE À LA CLIENTÉLE.

Avertissement!

Ne remplacez pas la lampe LED vous-même. Elle doit être remplacée uniquement par le fabricant ou l'agent de maintenance/agréé.

Caractéristiques des lampes led :

Voltage 12V ; puissance maximale : 8W (pour HWS84GA, HWS49GNF, HWS66GGE)

Voltage 12V; puissance maximale: 5W (pour HWS49GAE et HWS49GA)

3. Non-utilisation pendant une longue période

Débranche la prise d'alimentation.

Nettoyez l'appareil et les joints de porte tel qu'indiqué ci-dessus.

Laissez la porte ouverte pour éviter les mauvaises odeurs à l'intérieur.

4. Déplacez l'appareil

1. Retirez toutes les bouteilles et débranchez l'appareil.
2. Fixez les clayettes et autres pièces amovibles à l'intérieur de la cave à vin à l'aide d'un ruban adhésif.
3. N'inclinez pas la cave à vin à plus de pour éviter d'endommager le système de réfrigération.

5. Échange d'air avec filtre à charbon actif

La maturation des vins dépend des conditions ambiantes. La qualité de l'air est donc déterminante pour la conservation du vin. Un filtre à charbon actif a été installé dans la partie inférieure de la paroi arrière de l'appareil pour y faire passer un produit de qualité optimale.

Notification

Nous vous recommandons de remplacer le filtre une fois par an. Les filtres peuvent être obtenus auprès de votre revendeur.

Remplacement du filtre :

Prenez le filtre par la poignée. Tournez-le vers la gauche et retirez-le.

Mise en place du filtre:

Insérez la poignée en position verticale. Tournez-la vers la droite et insérez-la.

Vous solvez la plupart des problèmes qui pourraient survenir sans expertise précise. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir la section SERVICECLIENT.

Avertissement!

Avant de procéder à l'entretien, mettez l'appareil hors tension et débranchez la fiche secteur de la prise de courant. L'équipement électrique ne doit être entretenu que par des electriciens qualifiés, car des réparations incorrectes peuvent causer des dommages consécutifs considérables. - Faites remplacer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées afin d'éviter tout risque.

Codes d'Erreur	Cause Solution
rH	La température est trop élevé.	Veuillez contacter notre service après-vente.Veuillez vérifier la température ambiente doit être entre 10°C et 38°C.
rL	TLa température est trop BASSE.

Problème Causes probables Solutions possibles

Le compresseur ne fonctionne pas.	La fiche principale n'est pas chée à la prise.	Branchez la fiche.
L'appareil tourne continulement ou tourne pendant trop longtemps.	La température extérieure est trop élevé. L'appareil a été en arrêt pendant trop longtemps. Une porte de l'appareil n'est pas bien fermée. La porte a été ouverte trop souvent ou pendant trop longtemps. Les joints de porte sont sales, usés, fissures ou incompatibles. Le flux d'air nécessaire n'est garanti. La température est trop BASSE.	Dans ce cas, il est normal que l'appareil tourne plus long-tems. Normalement, l'appareil met un certain temps pour refroidir complètement. Fermez la porte et assu-rez-vous que l'appareil est place sur une surface plane et qu'aucun aliment ou réciplient ne la cogne. N'ouvre pas les portes trop fré-quemment. Nettoyez le joint de la porte ou faites-le remplacer par le service client. Assurez une ventilation adéquate. Le problème sera résolu automatiquement une fois la température souhaitée atteinte.
L'intérieur de la cave est sale et/ou sent mauvais...	L'intérieur de la cave à vin a besoin d'être nettoyé.	Nettoyez l'intérieur de la cave à vin.
L'appareil n'est pas suffisamment froid.	La température est trop élevé. Des bouteilles ont été ajoutées tout récemment. Une porte de l'appareil n'est pas bien fermée. La porte a été ouverte trop souvent ou pendant trop longtemps. Les joints de porte sont sales, usés, fissures ou incompatibles.	Réglez à nouveau la tempéra-ture Laissez le temps aux bouteilles récemment ajoutées d'atteindre la températe souhaitée. Fermez la porte. N'ouvre pas les portes trop fréquement. Nettoyez le joint de la porte ou faites-le remplacer par le service client.
L'intérieur de l'ap-pareil est trop froid.	La température est trop BASSE.	Réglez à nouveau la tempéra-ture
Formation de moi-sissure à l'intérieur du réfrigérateur.	Le climat est trop chaud et trop humide. Une porte de l'appareil n'est bien fermée. La porte a été ouverte trop souvent ou pendant trop longtems.	Augmentez la températeuse Fizmez la porte. N'ouvre pas la porte / le trop fréquemment.
Problème Causes probables Solutions possibles
L'humidité s'accumule sur la surface extérieure de la cave à vin.	Le climat est trop chaud et trop humide.La porten'est pas fermée hermétiquement. L'air froid dans l'apareil et l'air chaud à l'extérieur se condensent.	Ceci est normal en zone humide et cela change lorsque l'humidité diminue.Assurez-vous que la porte est fermée hermétiquement et que les joints sont parfaite-ment étanches.
L'appareil émet dessons anormaux	L'appareil n'est pas placé sur une surface plane.L'appareil est en contact avec certains objets.	Réglez les supports afin d'équi-librer l'appareil.Retirez les objets autour de l'appareil.
Youss entendrez un son léger iden-tique à celui de l'eau courante.	Cela est normal -
L'éclairage interieur ou le système de re-froidissement ne fonctionne pas.	La fiche secteur n'est pas branche sur la prise secteur.L'alimentation électrique est anormale.La lampe LED ne fonctionne pas.	Branchez la fiche.Vérifiez l'alimentation électrique de la piece. Appelez la compagnie d'électricité locale.Veuillez appeler le service pour changer
Les parois du réfrigérateur et le joint de portedevennent chauds.	C'est normal.	-
La porten'a pas été correctement fermée.	L'appareil n'est pas équilibré.La porte est bloquée.	Équilibréz-le à l'aide des pieds de mise à niveau.Vérifiez si les bouteilles ou les clayettes peuvent en être la cause.

Pour contacter l'assistance technique, visitez notre site Internet: https://corporate.haier-europe.com/en/. Dans la section «websites», sélectionnez la marque de votre produit et votre pays. Vous serez redirigé vers le site Web spécifique où vous pouvez trouver le numéro de téléphone et le formulaire pour contacter l'assistance technique.

Fiche produit conforme à la réglementation UE n° 2019/2016

Marque Haier Haier Haier
Nom du modele/identifant	HWS49GA/HWS49GAE	HWS84GNF	HWS84GA/HWS66GGE
Catégorie	Cave à vin	Cave à vin	Cave à vin
Catégorie de réfrigération domestique	III
Classe d'efficacité énergétique	FFG
Consommation énergétique annuelle(kWh/an)1)	104	110	149/153
Volume de stockage (L) 198	116/118	198
Classe climatique:Cet apparéil doit être utilisé àune température ambiente variantentre 10°C et 38°C.	SNNST	SNNST	SNNST
Émissions de bruits aériens acous-tiques(db(A) re 1pW)	C(37)	C(37)	C(37)
Type d'appareil	Position libre	Position libre	Position libre
Cet apparéil est destiné à être utiliséexclusivementpour le stockage de vin.	Oui Oui Oui
Dimensions (P/L/H en mm) 585/497/820 585/49788527407/1270

Explications: 1) D'après les résultats des tests standard pendant 24 heures. La consommation réelle dépend de l'environnement réel, de la quantité de bouteilles, de la température réglée, de l'ouverture et de la fermeture de la porte, etc. 2) La consommation d'énergie nominale est la valeur obtenue en fonction de l'essai standard lorsque l'armoire à vin n'allume pas la lumière à l'intérieur.

—tempérée élargie: «Cet appare 0°C et 32^ »

—tempérée: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 32^ —subtropicale: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 38°C ), —tropicale: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 43 °C»;

Normes et directives

Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.

Service clients

Nous vous recommandons notre service clients HAIER et l'utilisation de pièces de rechange d'origine.

Si vous avez un probleme avec l'appareil, veuillez-vous referrer a la section DEPANNAGE. Si vous ne trouvez pas de solution, veuillez contacter

-ete vendeur local ou - rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouvez des numéros de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.

Pour contacter notre service, assurez-vous que vous disposez des informations suivantes.

Ces informations sont disponibles sur la plaque signalétique.

Modèle N° de Série

Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.

Pour des renseignements généraux concernant les entreprises, vous trouverez ci-jointes nos adresses en Europe :

Adresses de Haier en Europe
Pays*	Adresse postale Pays		Adresse postale
Italie	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIE	France	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Espagne Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPAGNE ITALIE	Belgique-FR Belgique-NL Pays-Bas Luxembourg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIQUE
Allemagne, Autriche	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALLEMAGNE	Pologne République Tchéque Hongrie Grèce Roumanie Russia	Haier Pologne Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLOGNE
Royaume Uni	Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Royaume-Uni

Disponibilité des pièces de rechange

Les thermostats, les capteurs de température, les cartes de circuit imprimé et les sources lumineuses sont disponibles pour une période minimale de sept ans à compter de la mise sur le marché de la dernière unité du modèle;

Les poignées de porte, gonds de porte, plateaux et bacs, sont disponibles pour une période minimale de sept ans, et les joints de porte sont disponibles pour une période minimale de 10 ans à compter de la mise sur le marché de la dernière unité du modèle;

La garantie minimale est : 2 ans pour les pays de l'UE, 3 ans pour la Turquie, 1 an pour le Royaume-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l'Algérie, pas de garantie légale requise pour la Tunisie.

Pour plus d'informations sur le produit, veuillez consulter https://eprel.ec.europa.eu/ ou scannez le QR sur l'étiquette énergétique fournie avec l'appareil

(66) HWS66GGE

(49) HWS49GA HWS49GAE

(84) HWS84GA HWS84GNF

Cantinetta pour vins

HWS84GA

HWS84GNF

HWS49GA

HWS49GAE

HWS66GGE
