Wine Bank 50 Serie 5 HWS49GA - Bodega HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bodega de vino
Marca	Haier
Modelo	Wine Bank 50 Serie 5 HWS49GA
Capacidad de almacenamiento	198 L (aproximadamente 50 botellas según apilamiento)
Dimensiones (P x L x A)	585 x 497 x 820 mm
Alimentación eléctrica	220-240 V ~ 50 Hz
Clase climática	SN, N, ST, T (10°C a 38°C)
Clase de eficiencia energética	F
Consumo energético anual	104 kWh/año
Rango de temperatura ajustable	5°C a 20°C (41°F a 68°F)
Funciones principales	Pantalla táctil, bloqueo automático, alarma de puerta abierta, modo suspensión, compensación de baja temperatura, memoria encendido/apagado
Descongelación	Automática
Iluminación	LED interior (12 V, 5 W máx.), conmutable
Seguridad	Bloqueo con llave, seguridad para niños (supervisión requerida), refrigerante inflamable R600a
Filtro de carbón activo	Sí, reemplazo recomendado una vez al año
Número de estantes (rejillas)	4 rejillas (incluyendo una inferior para botellas Magnum)
Reversibilidad de la puerta	Sí (se puede invertir de derecha a izquierda)
Nivel de ruido	37 dB(A) (clase C)
Disponibilidad de piezas de repuesto	7 años para componentes electrónicos; 10 años para juntas de puerta (a partir de la última unidad del modelo)
Peso	Aproximadamente 40 kg (estimación)

Preguntas frecuentes - Wine Bank 50 Serie 5 HWS49GA HAIER

¿Cuál es la temperatura ideal para conservar el vino?

El rango de ajuste va de 5°C a 20°C. Para una conservación larga, ajuste entre 10°C y 12°C. Los vinos tintos se degustan entre 13°C y 20°C, los blancos entre 9°C y 12°C, los espumosos entre 5°C y 8°C.

¿Cómo instalar mi bodega de vino correctamente?

Colóquela en un lugar bien ventilado con un espacio de al menos 10 cm alrededor. Evite el sol directo y las fuentes de calor. La temperatura ambiente debe estar entre 10°C y 38°C. Espere 2 horas antes de enchufar, y 24 horas si ha sido inclinada.

¿Cómo ajustar la temperatura?

Utilice las teclas táctiles + y - en el panel. La pantalla parpadea: presione para modificar la temperatura, luego espere 3 segundos para confirmar. La temperatura predeterminada es 12°C.

¿Cómo limpiar el interior de la bodega de vino?

Desenchufe el aparato. Use un paño suave con agua tibia y un detergente suave (o una solución de bicarbonato de sodio). Nunca use productos abrasivos o disolventes. Enjuague y seque cuidadosamente. Limpie las juntas de la puerta cada 3 meses.

¿Qué hacer si se muestra un código de error (rH o rL)?

El código rH significa que la temperatura interna es demasiado alta: verifique que la puerta esté bien cerrada y que la temperatura ambiente sea correcta. El código rL indica una temperatura demasiado baja: ajuste la temperatura más alto. Si el problema persiste, contacte al servicio postventa.

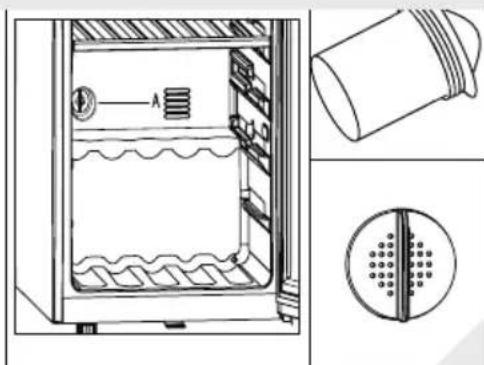

¿Cómo reemplazar el filtro de carbón activo?

El filtro se encuentra en la parte inferior de la pared trasera. Gírelo hacia la izquierda para retirarlo. Inserte el nuevo filtro en posición vertical, luego gírelo hacia la derecha para bloquearlo. Reemplácelo una vez al año.

¿Puedo invertir el sentido de apertura de la puerta?

Sí, la puerta es reversible. Siga los pasos del manual: desenchufe el aparato, inclínelo ligeramente, desmonte las bisagras y reinstale las piezas del otro lado. Dos personas son necesarias. Herramientas requeridas: destornillador, llave.

¿Cómo ahorrar energía con esta bodega de vino?

Colóquela en un lugar fresco, a la sombra del sol. Abra la puerta lo menos posible. No supere la capacidad de botellas recomendada. Limpie las juntas para garantizar un buen sellado. La configuración predeterminada de las rejillas es la más económica.

¿Qué hacer en caso de ruido anormal?

Verifique que el aparato esté nivelado (ajuste las patas) y que no esté en contacto con objetos. Un ruido ligero tipo 'agua corriendo' es normal. Si el ruido persiste, contacte al servicio al cliente.

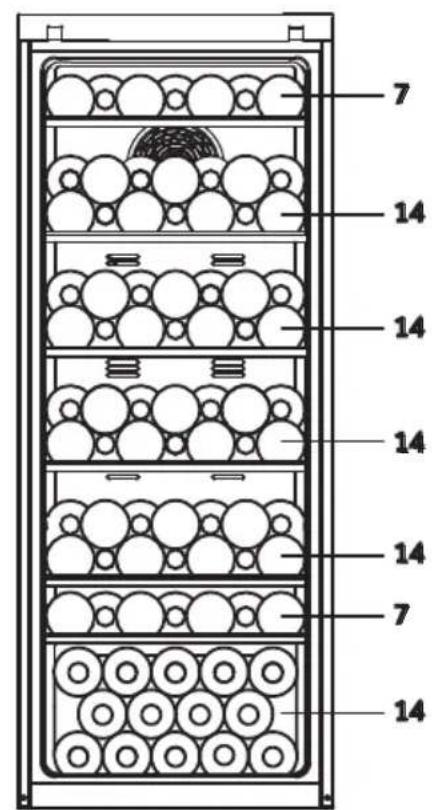

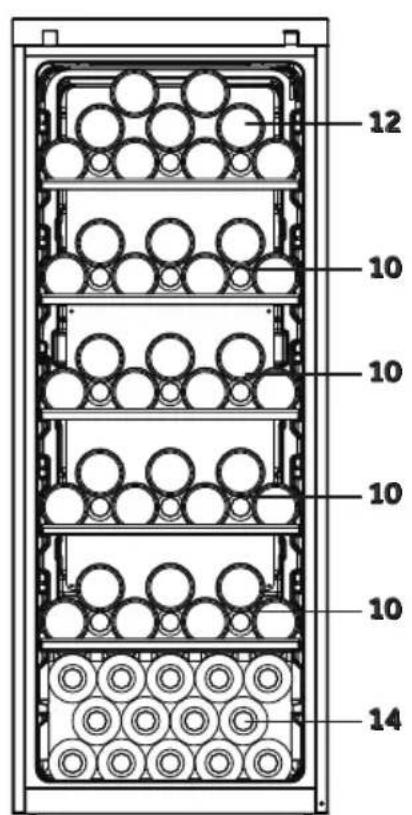

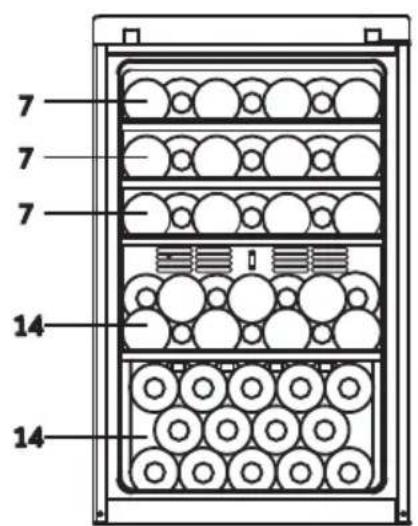

¿Cuántas botellas puedo almacenar?

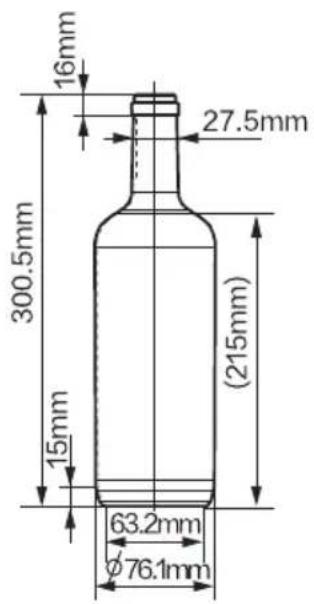

La capacidad es de aproximadamente 50 botellas estándar (diámetro 76 mm). Las rejillas pueden albergar dos capas como máximo. La rejilla inferior acepta botellas Magnum. No supere 20 kg por rejilla.

MANUAL DE USUARIO Wine Bank 50 Serie 5 HWS49GA HAIER

ADVERTENCIA: Riesgo de incendio o material inflamable.

El símbolo indica que existe riesgo de incendio, dado que se utilizan materiales inflamables. Se debe procurar evitar incendios mediante la combustión de materiales inflamables.

Gracias por comprar un producto Haier.

Lea con atención todas las instrucciones antes de utilizar el aparato. Las instrucciones contienen información importante que le ayudará a aprovechar al máximo el dispositivo y garantizar una instalación, uso y mantenimiento seguros y adecuados.

Conserve el manual en un lugar de fácil acceso para consultarlo en cualquier momento y garantizar el uso seguro y adecuado del aparato.

Si vende, regala o deja a otras personas el aparato, por ejemplo si se muda de casa, asegúrese de dejar también este manual al nuevo propietario del aparato para que pueda familiarizarse con él y con las advertencias de seguridad.

Advertencia - Información de seguridad importante

Información general y sugerencias

Información ambiental

Desecho

Ayude a proteger el medio ambiente y la salud de las personas. Coloque el embalaje en los contenedores correspondientes para reciclarlo. Ayude a reciclar los desechos de aparatos eléctricos y electrónicos. No deseche los electrodomésticos marcados con este símbolo junto con la basura doméstica. Lleve el producto a las instalaciones de reciclaje local o comuníquese con su oficina municipal para obtener información.

ADVERTENCIA!!

Riesgo de lesiones o asfixia!

Los refrigerantes y gases deben eliminarse profesionalmente. Asegúrese de que el tubo del circuito de refrigerante no está dañado antes de desecharlo adecuadamente. Desconecte el aparato de la red eléctrica. Desconecte el cable de alimentación y deséchelo. Saque las bandejas y cajones, y las cerraduras y juntas de las puertas, para evitar que los niños y mascotas queden encerrados en el aparato.

Los electrodomésticos viejos pueden tener un valor económico. Un método de eliminación respetuoso con el medio ambiente garantizará que las valiosas materias primas que los integran puedan recuperarse y volverse a utilizar.

El ciclopentano, una sustancia inflamable no dañina para el ozono, se utiliza como un expansor para la espuma aislante.

Asegurándose de que este electrodoméstico se elimina correctamente, ayudará a prevenir posibles consecuencias negativas para el medio ambiente y para la salud de las personas. Esas consecuencias podrían derivarse de una mala eliminación del electrodoméstico.

Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento, con el servicio de recogida de residuos domésticos o con la tienda donde adquirió el producto, gestionado por los profesionales.

Información de seguridad. 4 Mantenimiento 11 Accesorios 13 Descripción del producto. 14 Instalación 15 Uso 18 Sugerencias para el ahorro energético. 21 Equipo 22 Limpieza y cuidados 23 Solución de problemas 24 Atención al cliente 28 Apilación de botellas de vino 29

Este aparato fue diseñado para ser utilizado exclusivamente para el almacenamiento de vino. Lea las siguientes indicaciones de seguridad antes de encender el aparato por primera vez.

ADVERTENCIA!!

Antes del primer uso

Asegúrese de que el aparato no presente daños ocasionados durante el transporte. Retire todos los embalajes, mantenga fuera del alcance de los niños y deséchelos de forma ecológica. - Espere al menos dos horas antes de instalar el aparato para asegurarse de que el circuito de refrigeración funciona completamente. Se necesitan al menos dos personas para mover el aparato ya que es pesado.

Instalación

Es requisito colocar el aparato en un lugar suficientemente ventilado. Asegure un espacio de al menos 10 cm por encima y alrededor del aparato. ADVERTENCIA: Mantenga libres de obstrucciones las aberturas de ventilación, tanto las que están en el cierre de la unidad como las que están en la estructura incorporada. Nunca ponga el aparato en un lugar húmedo o en un lugar donde pueda salpicar el agua. Limpie y seque las salpicaduras de agua y las manchas realizando un paño suave y limpio. No instale su bodega de vinos en ningún lugar que no esté debidamente aislado o calentado, p. ej. garaje, etc. Su bodega de vinos no fue diseñada para funcionar a temperatura ambiente por debajo de 10 °C. No instale el aparato en un lugar donde reciba luz solar de forma directa o cerca de una fuente de calor (por ej., estufas, calentadores). Coloque el aparato de forma nivelada en un lugar adecuado para su uso. Asegúrese de que la información eléctrica de la placa de especificaciones coincida con el suministro de corriente. El aparato funciona con fuente de alimentación de 220 VCA/50 Hz. La fluctuación de tensión anómala puede ocasionar que el electrodoméstico no funcione, o se dañe el control de temperatura o el compresor, o emita un ruido anómalo durante el funcionamiento. En tal caso, se debe montar un regulador automático. No use adaptadores eléctricos múltiples ni cables prolongados.

¡ADVERTENCIA!

• ADVERTENCIA: No instale varias tomas de corriente ni fuentes de alimentación portátiles en la parte trasera del aparato. ADVERTENCIA: Al colocar el aparato, asegúrese de que el cable de corriente no está atrapado o dañado. No pise el cable de alimentación.
• Utilice un enchufe con toma a tierra separado o fácil de acceder para conectar el aparato. El frigorífico debe tener una conexión a tierra. Solo para el Reino Unido: Este aparato cuenta con un enchufe de 3 hilos y toma a tierra, compatible con enchufes estándar de 3 hilos con toma a tierra. No corte ni desmonte nunca la tercera clavija (la de toma a tierra). Se debe poder acceder al enchufe sin problemas tras la instalación del aparato. ADVERTENCIA: No dañe el circuito refrigerante.

Uso diario

• Los niños a partir de los 8 años, las personas con discapacidades físicas, sensoriales o mentales, como las personas que carecen de experiencia y conocimientos, podrán utilizar este aparato siempre y cuando se les vigile e instruya sobre su uso en condiciones de seguridad, y que comprendan los peligros que entraña su uso.
• Los niños no deben jugar con el aparato. Se puede permitir que los niños de 3 a 8 años carguen y descarguen aparatos de refrigeración, pero no se les permitirá limpiarlos ni instalarlos.
• Mantenga a los niños menores de 3 años alejados del aparato a menos que se encuentren bajo supervisión permanente.
• La limpieza y mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.
• Se deben colocar el aparato de tal forma que se pueda acceder al enchufe sin problemas. En caso de fugas de gas carbón u otros gases inflamables cerca del aparato, cierre la válvula del gas, abra puertas y ventanas y no desenchufe el cable de corriente del aparato ni de ningún otro aparato.
• Espere al menos 7 minutos para volver a conectar la corriente cuando se desconectó la corriente. No levante el aparato con las manijas de las puertas. Las llaves deben mantenerse fuera del alcance de los niños y no cerca del aparato para evitar que los niños queden encerrados dentro del aparato.

ADVERTENCIA!!

Tenga en cuenta que el aparato está diseñado para funcionar en un rango de temperatura ambiente específico de 10°C a 38°C . Si se lo deja durante mucho tiempo en un lugar con temperaturas superiores o inferiores al rango indicado, es posible que el aparato no funcione de forma adecuada. No coloque sobre el aparato ningún objeto inestable (cosas pesadas, recipientes llenos de agua, y similares) con el fin de evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua. Abra y cierre la puerta solo utilizando los mangos. El espacio entre la puerta y el gabinete es muy estrecho. A fin de evitar pellizcos en los dedos no ponga las manos en estas áreas. Las puertas del aparato se deben abrir o cerrar solo cuando no se presentan niños bajo el rango de movimiento de puerta. No almacene ni use materiales inflamables, explosivos o corrosivos en el aparato o en los alrededores. No guarde dentro del aparato ninguna sustancia explosiva como aerosoles, que pueda contener propelentes inflamables. En el aparato no se debe almacenar medicamentos, bacterias o agentes químicos. Este aparato es un electrodoméstico. No se recomienda almacenar materiales que requieran temperaturas estrictas. - No fije temperaturas innecesariamente bajas en el gabinete del botellero (bodega). Puede obtener temperaturas bajo cero con ajustes altos del control de temperatura. Atención: Las botellas pueden estar No toque la superficie interior del aparato cuando esté en funcionamiento, sobre todo con las manos mojadas, ya que estas pueden congelarse en la superficie. - Para una correcta refrigeración del vino, no sobrecargue el aparato. En caso de una interrupción eléctrica o antes de limpiar el aparato, desenchufe. Antes de reiniciar el aparato espere al menos 7 minutos porque arranque frecuente puede dañar el compresor. ADVERTENCIA: No utilice dispositivos eléctricos dentro del aparato, a menos que sean del tipo recomendado por el fabricante. Para evitar riesgos, comuníquese con el centro de atención al cliente para solicitar el cambio de un cable eléctrico dañado (consulte la tarjeta de la garantía). Para prolongar la vida útil del aparato, evite apagarlo. Nunca ponga el aparato horizontalmente en el suelo. Espere 24 horas antes de enchufarlo si el aparato se inclina más de 45° .

¡ADVERTENCIA!

Mantenimiento/Limpieza

Asegúrese de que los niños estén supervisados si realizan tareas de limpieza o mantenimiento. Desconecte el aparato de la corriente antes de realizar cualquier tarea de mantenimiento de rutina. Antes de volver a poner en marcha el aparato, espere al menos 7 horas; de lo contrario, los arranques frecuentes podrían producir averías en el compresor. Agarre el cable de alimentación por el conector, no cuando desenchufe el aparato. No limpie el aparato con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y otras soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie el frigorífico con un detergente específico para evitar daños. Por último, use agua tibia y solución de bicarbonato de sodio, aproximadamente una cucharada de bicarbonato de sodio por litro/cuarto de agua. Enjuague a fondo con agua y seque. No use detergentes en polvo ni ningún otro producto de limpieza abrasivo. No lave las piezas extraíbles en el lavavajillas. ADVERTENCIA: No use ningún dispositivo mecánico ni ningún otro aparato para acelerar el proceso de descongelación, salvo los recomendados por el fabricante. En caso de que el cable de corriente esté dañado, deben ser el fabricante, su agente de servicios o personas cualificadas las que lo cambien para evitar cualquier riesgo. No intente reparar, desensamblar o modificar el aparato. Comuníquese con el centro de atención al cliente si necesita reparación. Si las bombillas de iluminación están estropeadas, el fabricante, su agente de servicio o personas autorizadas similares deben cambiarlas para evitar riesgos. Elimine el polvo de la parte trasera de la unidad al menos una vez por año para evitar daños por incendio y un mayor consumo de energía.

Consejos de seguridad

ES

No moje con un espray o con líquidos de forma abundante el aparato durante la limpieza. No use un rociador de agua o vapor para limpiar el aparato. No limpie los estantes de vidrio fríos con agua caliente. Un cambio brusco de temperatura puede causar la ruptura del vidrio. Si deja el aparato fuera de uso durante un periodo prolongado, déjelo abierto para evitar que se formen malos olores en su interior.

Información sobre el gas refrigerante

¡ADVERTENCIA!

El aparato contiene el refrigerante inflamable ISOBUTANO (R600a). Asegúrese de que el circuito de refrigeración no haya sufrido daños durante el transporte o la instalación. Una pérdida de refrigerante puede ocasionar lesiones en la vista o inflamarse. Si ha ocurrido un daño, mantenga las fuentes de fuego lejos, ventile bien la habitación, no enchufe ni desenchufe los cables de corriente del aparato o de cualquier otro aparato. Informe al servicio de atención al cliente.

Si el líquido refrigerante entra en contacto con sus ojos, enjuáguelos de inmediato con agua corriente y acuda urgentemente a un oftalmólogo.

ADVERTENCIA: El sistema de refrigeración se ve sometido a una presión elevada. No trate de manipularlo. Dado que se utilizan refrigerantes inflamables, se recomienda instalar, manipular y mantener el aparato estrictamente de acuerdo con las instrucciones y comunicarse con el representante profesional o el servicio postventa para desechar el aparato.

Uso previsto

Este aparato está destinado al uso en hogares y entornos similares, como

• Áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo; casas rurales y también para ser utilizado por los pacientes en hoteles, moteles y otros entornos de tipo residencial;
• entornos de alojamiento de estancia y desayuno;
• catering y aplicaciones no comerciales similares.
• Para garantizar la conservación segura del vino, por favor, cumpla con estas instrucciones de uso.
• En otra sección de este manual podrá encontrar información detallada sobre la zona más adecuada del aparato en la cual guardar determinados tipos de alimentos, teniendo en cuenta la distribución de la temperatura de los distintos compartimentos del aparato.

No pueda realizar cambios o modificaciones al aparato. Cualquier otro uso del aparato pueda producir lesiones e invalidar la garantía.

Desecho

El símbolo que aparece en el aparato o en su embalaje indica que este no se puede tratar como basura doméstica. Este producto se debe entregar en el punto de recolección para el reciclaje de aparatos eléctricos y electrónicos. Al asegurarse de desechar correctamente este aparato, podrá evitar las posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por la manipulación inadecuada de los residuos de este aparato. Para mayor información sobre el reciclaje de este aparato, diríjase a la oficina local de su ciudad, al servicio de recogida de basuras o a la tienda en la que adquirió el aparato.

Para el desecho del aparato, y dado que se emplean gases de aislamiento inflamables, es necesario dirigirse al representante profesional o al servicio postventa.

¡ADVERTENCIA!

Riesgo de lesiones o asfixia!

Los refrigerantes y gases deben eliminarse profesionalmente. Asegúrese de que el tubo del circuito de refrigerante no está dañado antes de desecharlo adecuadamente. Desconecte la red eléctrica. Desconecte el cable de alimentación y deséchelo. Extraiga las bandejas y cajones, así como los cierres y sellos de las puertas, para evitar que los niños y mascotas queden encerrados en el aparato.

ADVERTENCIA: Desconecte el aparato de la fuente de alimentación antes de limpiarlo. No limpie el aparato con cepillos duros, cepillos de alambre,

detergente en polvo, gasolina, acetato de amilo, acetona ni

soluciones orgánicas similares, soluciones ácidas o alcalinas. Utilice un detergente especial para frigorífico a fin de evitar daños.

Limpie el aparato cuando apenas quede vino o cuando no haya vino almacenado; solo es necesario limpiarlo cuando está sucio. Limpie el interior y la carcasa del aparato con una esponja humedecida en agua tibia y detergente neutro. Enjuague con agua tibia y limpie y seque con un paño suave. No limpie ninguna parte del aparato en un lavavajillas. - Antes de volver a poner en marcha el aparato, espere al menos 7 horas; de lo contrario, los arranques frecuentes podrán producir averías en el compresor.

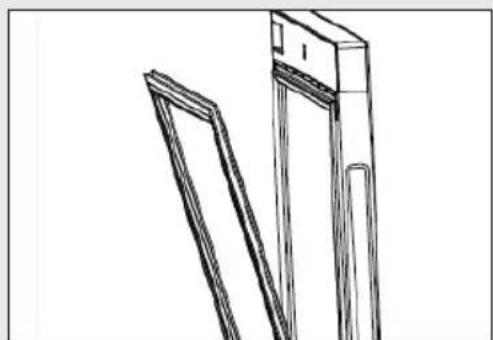

Limpie la junta de la puerta:

Las juntas de la puerta deben limpiarse cada 3 meses para garantizar un sellado adecuado. Proceda de la siguiente manera: Sujete la junta de la puerta y tire de ella en el sentido de la flecha para retirar toda la junta de la puerta en orden. Sumerja el cepillo en agua o alcohol de

grado alimenticio, limpie primero la ranura de la junta de la puerta tirando hacia adelante y hacia atrás del cepillo. Luego limpie la superficie de la junta de la puerta con un paño humedecido con agua o alcohol de grado alimenticio. Finalmente, lave la junta de la puerta y séquela con un paño limpio y seco.

Instalación de la puerta después de la limpieza:

Asegúrese de que no haya agua en la junta de la puerta antes de la instalación. Inserte la junta de la puerta en la ranura, y presiónela con la mano desde arriba hacia abajo hasta que toda la junta de la puerta se inserte en la ranura.

Limpieza de los estantes:

• Todos los estantes se pueden sacar para limpieza. Saque todas las botellas. Levante un poco cada estante y sáquelo. Limpie el estante con un paño suave.
• Espere hasta que los estantes estén secos antes de volver a colocarlos.

ADVERTENCIA:

Espere al menos 7 minutos para volver a conectar la corriente antes de que se desconectó la corriente.

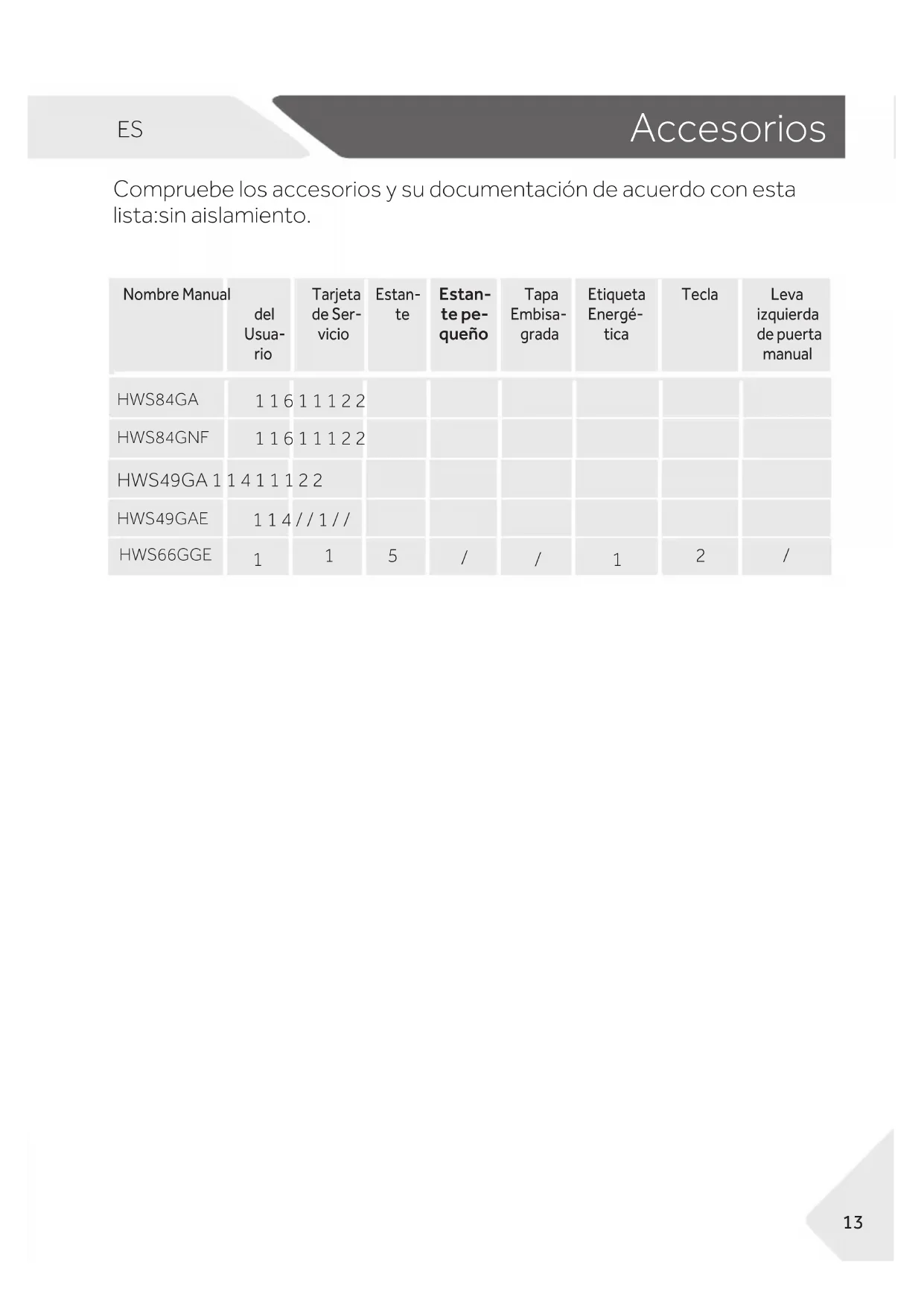

Compruebe los accesorios y su documento de acuerdo con esta lista: sin aislamiento.

Nombre Manual	del Usua-rio	Tarjeta de Servicio	Estan-te	Estan-te pequeno	Tapa Embisa-grada	Etiqueta Energé-tica	Tecla	Leva izquierda de puerta manual
HWS84GA	1 1 6	1 1 1 2 2
HWS84GNF	1 1 6	1 1 1 2 2
HWS49GA 1	1 4 1 1 1 2 2
HWS49GAE	1 1 4	// 1 //
HWS66GGE	1	1	5	/	/	1	2	/

Aviso

Debido a los cambios tecnológicos y diferentes modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo.

Imagen del aparato

1. Ventilador (excepto HWS49GAE, HWS66GGE)
2. Bloqueo (excepto HWS49GAE)
3. Estante
4. Puerta
5. Filtro de carbón activo
6. Lámpara LED
7. Patas ajustables
8. Pantalla (en frente de la puerta)

1. Desembalaje

▸ Saque el aparato del embalaje.

Retire todos los materiales de embalaje, incluida la base de espuma y toda la cinta adhesiva que contiene los accesorios.

2. Condiciones ambientales

La temperatura ambiente siempre debe estar entre los 10 °C y los 38 °C, ya que puede afectar a la temperatura bajo del aparato y su consumo de energía. No instale el aparato cerca de otros aparatos emisores de calor (hornos, refrigeradores) sin aislamiento.

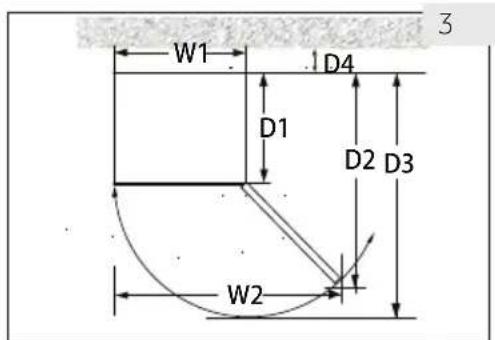

3. Requerimientos de espacio

Espacio requerido para abrir la puerta (Imag. 3):

Ancho en mm	Profundidad en mm	Distancia a la pared en mm
W1 W2 D1 D2 D3 D4
495 630 535 1033 1047 100

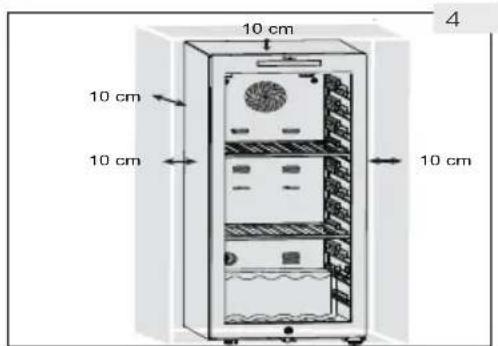

4. Espacio de ventilación

Por razones de seguridad y energía, se debe observar la distancia de ventilación requerida de 10 cm en todas las direcciones (Fig. 4).

¡ADVERTENCIA!

• Mantenga las aberturas de ventilación, en el aparato o en la estructura incorporada, sin obstáculos. Este aparato no está destinado a utilizarse como aparato encastrable.

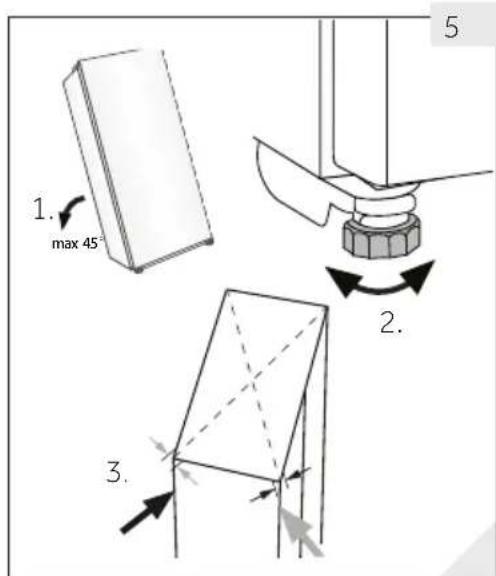

5. Colocación del aparato

Coloque el aparato sobre una superficie plana y sólida.

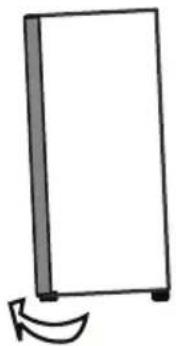

1. Inclínelo ligeramente hacia atrás (Fig. 5).
2. Establezca los pies delanteros ajustables al nivel deseado girándolos.
3. Puede probar la estabilidad del aparato golpeando ligeramente las diagonales de forma alterna. El ligero balanceo debe ser el mismo en ambas direcciones. De lo contrario, se podría torcer la estructura y afectar el cierre hermético de las puertas. Una leve inclinación hacia atrás facilita el cierre de la puerta.

6

6. Puesta a punto de la puerta

El aparato se cierra más fácilmente si se usan los pies de nivelación delante:

Gire las patas ajustables (Imag. 6) para subir o bajarlas:

• Girando los pies en el sentido de las agujas del reloj, aumenta el aparato. Girando los pies en sentido contrario al reloj baja el aparato.

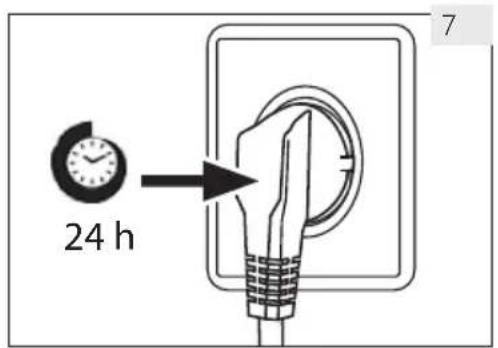

7. Tiempo de espera

El aceite de lubricación libre de mantenimiento está ubicado en la cápsula del compresor. Este aceite puede pasar por el sistema de tubería cerrado durante el transporte si el dispositivo está inclinado. Antes de conectar el aparato a la fuente de alimentación, espere 24 horas (Fig. 7) para que el aceite regrese a la cápsula.

8. Conexión eléctrica

Antes de cada conexión, revise si:

• la fuente de corriente, la toma de enchufe y los fusibles son adecuados, según las especificaciones de la placa.
• la toma de corriente está conectada a tierra y no tiene enchufes múltiples ni alargadores.

el enchufe y la toma de corriente se ajustan correctamente.

Conecte el enchufe a un tomacorriente doméstico instalado de forma correcta.

¡ADVERTENCIA!

Para evitar riesgos, comuníquese con el centro de atención al cliente para solicitar el cambio de un cable eléctrico dañado (consulte la tarjeta de la garantía).

9. Puerta reversible (excepto HWS49GAE, HWS66GGE)

Antes de conectar el aparato a la fuente de alimentación, verifique si la apertura de la puerta debe cambiarse de referencia (como se indica) a izquierda, en caso de que la ubicación de instalación y la accesibilidad para el uso así lo requieran.

¡ADVERTENCIA!

El aparato es pesado. Necesita realizar esta tarea con dos personas. - Antes de cualquier operación, primero desconecte el aparato de la red eléctrica.

No incline el frigorífico más de 45° para evitar dañar el sistema de refrigeración.

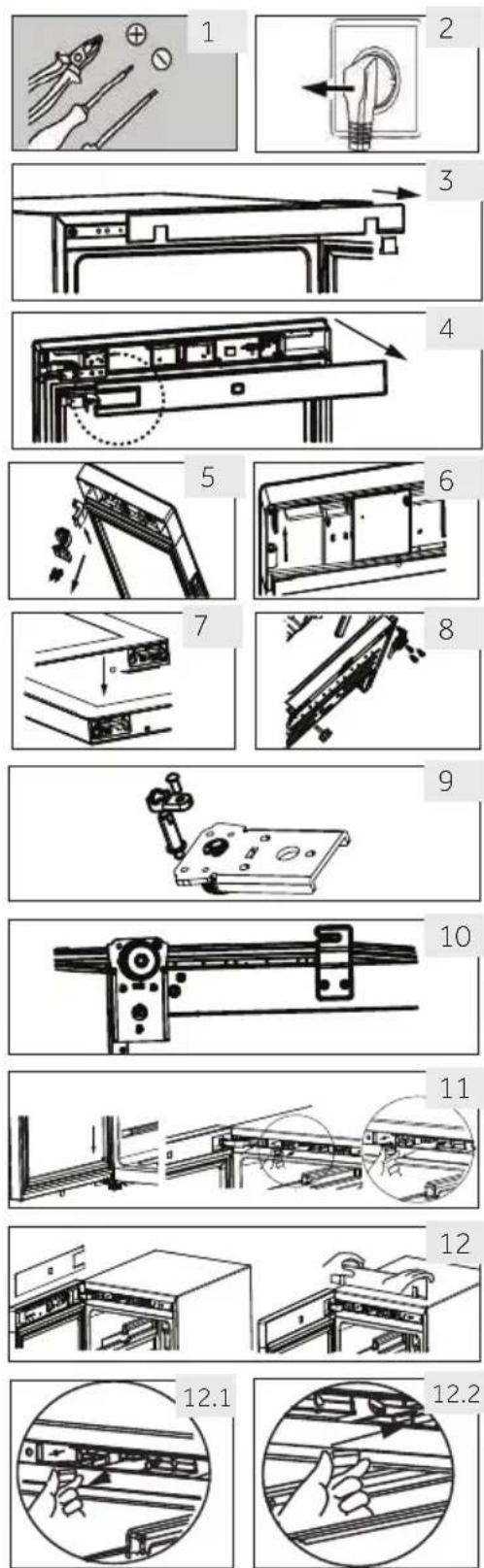

Pasos para el ensamblaje (excepto HWS49GAE, HWS66GGE)

1. Asegúrese de tener las herramientas adecuadas.
2. Desconecte el aparato.
3. Abra la puerta, bajo la tira frontal y encontrará la tira correspondiente para quitar el lado izquierdo y colóquelo en el lado derecho del hueco.
4. Desenchufe el cable de conexión. Extraiga la parte superior del sello de la puerta y retire la tira posterior de la puerta (Retirar de la abertura lateral izquierda).
5. Retire los dos tornillos en la bisagra superior.
6. Retire la cubierta y la bisagra, retire la cubierta del eje, luego ensamblelo en el lado opuesto, e instale la bisagra en el eje.
7. Retire la leva y el soporte de la puerta, mueva el soporte de la puerta al lado opuesto de la puerta. Instale la nueva leva de la Bolsa de accesorios.
8. Con el gabinete inclinado (menos de 45° ), retire la bisagra inferior (tres tornillos) de respaldo.
9. Retire la leva de la bisagra inferior y el eje de la bisagra. Instale el eje en el lado derecho de la bisagra inferior. Saque la leva de la bolsa de instrucciones e instálela en el eje de la bisagra inferior.
10. Instale la bisagra inferior y la pata inferior en el lado opuesto del gabinete. Lubrique la leva.
11. Instale la puerta en el eje de la bisagra inferior y fije la bisagra superior con dos tornillos en el gabinete. Fije los cables de señal en el centro de la ranura de la bisagra superior, tome la cubierta de la bisagra en la Bolsa de instrucciones y apriétela en la bisagra superior.
12. Instale el sello de la puerta y la tira de la puerta en su lugar. Inserte el par de cables de señal de la puerta, conecte el interruptor magnético (12.1) a la ranura de montaje derecha (12.2) de la caja de la viga superior y apriete la moldura frontal del gabinete.
13. Asegúrese de que la puerta pueda abrirse y cerrarse correctamente.

1. Antes del primer uso

Retire todos los materiales de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que sujeta los accesorios de la bodega de vinos por dentro y por fuera. Manténgalos fuera del alcance de los niños y deséchelos de una forma respetuosa con el medio ambiente. Limpie la parte interior y exterior del aparato con agua y detergente suave antes de guardar los vinos. - Una vez que el aparato está nivelado y limpio, espere al menos 2 horas antes de conectarlo a la energía eléctrica. Si su bodega de vinos ha quedado inclinada por alguna razón, espere 24 horas antes de enchufarla. Consulte la sección de INSTALACIÓN. - Una vez que haya enchufado la unidad a una toma de corriente, asegúrese de que la unidad funciona durante al menos 30 minutos para aclimatarse antes de realizar cualquier ajuste. - La temperatura se ajusta automáticamente a 12°C . Si lo desea, puede cambiar la temperatura manualmente. Vea TEMPERATURA.

2. Botones táctiles

Los botones en el panel de control son teclas táctiles, que responden cuando se tocan ligeramente con el dedo.

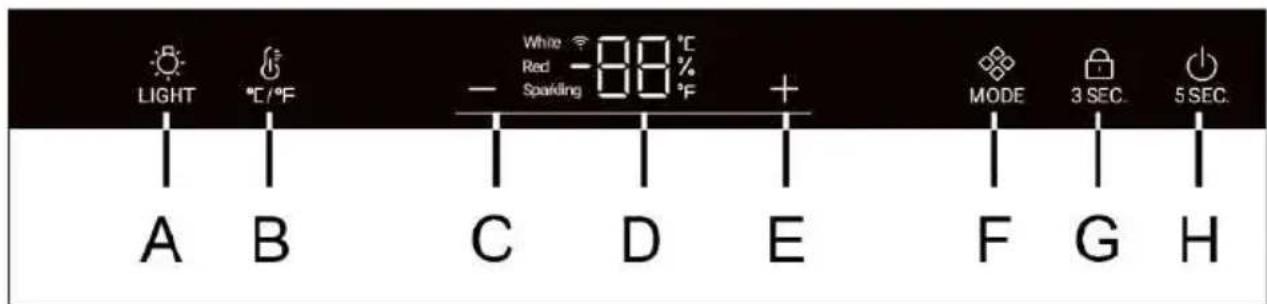

3. Descripción del panel de control

A Botón de iluminación interior B Botón para cambiar entre °C /°F C Botón de ajuste de temperatura: abajo D Pantalla

E Botón de ajuste de temperatura: arriba F Botón de Modo G Botón de bloqueo H Botón de encendido

4. Función de bloqueo automático

El panel de control se bloquea automáticamente después de presionar cualquier tecla durante 30 segundos de haber sido habilitado 3SEC, esta luz. A fin de activar el bloqueo de teclas, pulse el botón durante 3 segundos, cuando se bloquea, las luces LED retroiluminadas se atenuarán. El botón A no está bloqueado.

5. Función de botón de encendido

Mantenga pulsado el botón H durante 5 segundos: la bodega corta la energía. Luego mantenga pulsado el botón H durante 5 segundos: la bodega se enciende.

6. Ajuste de temperatura

Aviso

Ajustes previos

• Una vez que haya enchufado la unidad a una toma de corriente, asegúrese de que la unidad funciona durante al menos 30 minutos para aclimatarse antes de realizar cualquier ajuste.
• Al encender el aparato o después de desconectarlo de la fuente de alimentación principal, alcanzar las temperaturas correctas podría llevar unas horas. El tiempo exacto depende del entorno y la configuración de temperatura.

Pulse el botón o la pantalla inicia a parpadear. Pulse el botón a fin de configurar la temperatura deseada. El rango de ajuste de temperatura: 5-20 °C (41-68 °F). Pare de pulsar la tecla durante 3 segundos, la temperatura se confirma.

7. Función de modo

Presione el botón MODE el interruptor de temperatura para de centello (8°C o 47°F) a blanco (12°C o 54°F) y rojo (16°C o 61°F).

Ajustes recomendados de temperatura

Se recomiendan las siguientes temperaturas de bebida para los diferentes tipos de vino.

Vino tinto	de +13°C a +20°C (de +55°F a + 68°C)	Vino espumoso Prosecco	de +5°C a +8°C (de +41°F a +47°F)
Vino bianco	de +9°C a +12°C (de +48°F a +54°F)

Si almacena vino por largos periodos de tiempo, deben almacenarse a una temperatura entre +10 °C y +12 °C (50 °F y +54 °F).

8. Modo de espera

La pantalla se atenúa automáticamente después de 30 segundos.

Se ilumina automáticamente cuando se toca cualquier tecla o se abre la puerta.

Aviso: Influencias en las temperaturas

La temperatura dentro del aparato está influenciada por los siguientes factores:

• Temperatura ambiente

Cantidad de botellas almacenadas

Frecuencia de apertura de la puerta

Ubicación del aparato

El ajuste predeterminado es de 12 °C.

Cuando la pantalla deje de parpadear, vuelva a visualizar la temperatura actual bajo el centro de bodega de vino. Alcanzar la temperatura establecida tardará un poco.

9. Ajuste del modo de iluminación

Pulse el botón LIGHT. Cuando las luces del gabinete están encendidas, estas se encenderán gradualmente. Al pulsar el botón LIGHT una vez más, las luces se apagarán gradualmente.

10. Función para cambiar entre °C/°F

Pulsar el botón cambia entre Fahrenheit y Celsius.

11. Función de memoria en corte de energía

De producirse un corte de energía, la bodega de vinos guardará automáticamente la temperatura establecida. Después de que la energía sea restablecida, entrará en funcionamiento de acuerdo a la temperatura establecida antes del corte de energía.

12. Función de compensación de baja temperatura (excepto HWS49GAE, HWS66GGE)

La bodega de vinos tiene una función de compensación de baja temperatura para garantizar la estabilidad de la temperatura: cuando la temperatura ambiente sea inferior a la temperatura establecida, la bodega de vinos inicia automáticamente la función de compensación de baja temperatura, calentando el interior. Cuando la temperatura en el interior alcance la temperatura establecida, la función de compensación de baja temperatura se apagará automáticamente.

13. Alarma de puerta abierta

En caso de que la puerta se mantenga abierta durante más de 1 minuto, el zumbador emitirá un pitido para dar una alarma hasta que la puerta se cierre o cualquier tecla en el panel de visualización se pueda operar y luego el zumbador deja de sonar.

Consejos de ahorro de energía

Asegúrese de que el electrodoméstico está bien ventilado (consulte la sección Instalación). No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p.ej.: fogones, estufas...). Evite una temperatura innecesariamente baja en el electrodoméstico. El consumo de energía aumenta la temperatura del electrodoméstico. Abra la puerta del electrodoméstico lo menos y lo más brevemente posible. No supere la cantidad de botellas para la que está diseñado este electrodoméstico para evitar obstruir el flujo de aire. Mantenga las juntas de la puerta limpias para que la puerta se cierre correctamente. La configuración que ahorra más energía requiere colocar cajones, fiambreras y estantes en el producto como si estuvieran frescos de fábrica, y que los alimentos se coloquen sin bloquear la circulación del aire.

1. Estante

1. Los estantes están diseñados para un fácil almacenamiento y una fácil extracción de los vinos. Limpiar con una toalla suave.
2. Se pueden apilar botellas regulares con un diámetro de 76 mm.
3. Las botellas Magnum se pueden apilar en el estante inferior.
4. La cantidad del número o las botellas puede variar si se apilan de manera diferente.

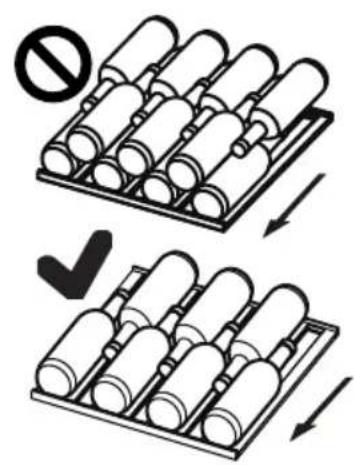

Consejos para el diseño de su bodega.

Recomendamos no exceder el número de botellas de vino en dos capas de cada estante; la capacidad de carga de los estantes de vino no debe exceder los 20 kg. Antes de colocar las botellas dentro de la bodega de vino, confirme si los estantes son completamente estables. Además, confirme si una botella sobresale de los estantes a fin de evitar que las botellas golpeen la puerta de vidrio al cerrarse.

2. La luz

La iluminación interior por LED se enciende cuando se abre la puerta. A fin de encender la luz cuando la puerta está cerrada, toque el botón. A fin de apagar las luces, toque nuevamente el botón. A fin de aumentar la eficiencia energética, las luces deben apagarse cuando la bodega de vino no se visualiza.

3. El bloqueo

Para cerrar la bodega, cierre la puerta y coloque la llave en la cerradura:

Bloquee la puerta girando la llave en el sentido contrario a las agujas del reloj; desbloquee la puerta girando la llave en el sentido de las agujas del reloj.

1. Descongelación

La descongelación de la bodega de vinos se realiza automáticamente, no se necesita ninguna operación manual.

2. Reemplazo de la lámpara de LED

La lámpara utiliza LED como fuente de luz, con bajo consumo de energía y larga vida útil. En caso de alguna anormalidad, comuníquese con el servicio al cliente. Vea SERVICIO AL CLIENTE.

¡ADVERTENCIA!

No reemplace la lámpara de LED usted mismo. Solo debe ser reemplazada por el fabricante o por el agente de servicio autorizado.

Parámetros de la lámpara LED:

Tensión 12V; Potencia máx.: 8W (para HWS84GAY, HWS49GNF, HWS66GGE)

Voltaje 12 V; Potencia máxima: 5 W (para HWS49GAE y HWS49GA)

3. Falta de uso durante un período prolongado

Desconecte el cable de corriente.

Limpie el aparato y las juntas de las puertas como se describe arriba.

Mantenga la puerta abierta para evitar la creación de malos olores en el interior.

4. Movimiento del aparato

1. Retire todas las botellas y desenchufe el aparato.
2. Asegure los estantes y otras partes móviles en la bodega de vinos con cinta adhesiva.
3. No incline la bodega de vinos más de 45° para evitar dañar el sistema de refrigeración.

5. Intercambio de aire con filtro de carbón activado.

La forma en que los vinos continúan madurando depende de las condiciones ambientales. Por lo tanto, la calidad del aire es decisiva para preservar el vino. Se ha instalado un filtro de carbón activado en el área inferior de la pared posterior del aparato para mantener un rendimiento óptimo.

Aviso

Recomendamos reemplazar el filtro una vez al año.

Los filtros se pueden obtener de

sudistribuidor.

Cambiar el filtro:

Tome el filtro por el mango. Gírelo hacia la izquierda y retírelo.

Introduzca el filtro.

Introduzca con el mango en posición vertical.

Gírelo hacia la derecha e introdúzcalo.

Solución de problemas

ES

Puede solucionar muchos problemas usted mismo sin necesidad de conocimientos técnicos. En caso de problemas, verifique todas las posibilidades que se muestran y siga las instrucciones a continuación antes de contactar a un proveedor de servicios postventa. Ver sección Atención al Cliente.

¡ADVERTENCIA!

• Antes de realizar cualquier tarea de mantenimiento, apague el aparato y desconecte el cable de corriente.
• El servicio técnico solo debe estar a cargo de electricistas calificados, ya que una reparación inadecuada puede causar daños importantes.
• Recurra solo al fabricante, su servicio técnico o similares personas capacitadas, para reemplazar un componente dañado y evitar un peligro similar.

Código de error	Causa Solución
rH	La temperature es demasiado alta.	Póngase en contacto con了我的o servicios posventa.
rL	La temperature es demasiado baja.	Verifique la temperature ambiente debe estar entre 10°C y 38°C.

Problema Causa posible Solución posible

El compresor nofunciona.	· El enchufe de alimentación no estáconectado a la toma de corriente.	· Conecte el aparato a la fuelde alimentación.
El aparato funcional demasiada freecuencia o durante periodos demasiado prolongados.	La temperatura exterior es demasiado elevada.El aparato ha estado desconctado de la fuente de alimentación durante un periodo de tiempo.· Una puerta o ajón del aparato no está bien cerrada.Se abrió la puerta o ajón con demasiada freecuencia o durante masiado tiempo.Las juntas de las puertas están suscías, gastadas, agrietadas o mal emparejadas.No se garantiza la circulación aire你需要.· La temperatura está ajustada masiado bajo.	· En este caso, el aparato sufufunctionar durante periodos más prolongados.Normalmente, el aparato tarda un tiempo en enfriarse porcomplete.Cierre la puerta o el ajón yasegúrese de que el aparato estéubicado en una superficie nivelá yque no haya ningun alimento o envase que haga vibrar la puerta.No abra las puertas con demasiada freecuencia.Limpie la junta de la puerta o comúniquese con el centro de atencion al cliente para pedir sucabio.Asegúrese que haya una ventilación adecuada.El problema se resolverá cuando do se alcance la temperatura deseada.
El interior de la bodegade vino está sucio y/o huele mal.	· El interior de la bodegade devinos necesita limpieza.	· Limpie el interior de la devinos.
No hay una tempeLa temperatura estáajustada demasiado alto.mente baja Dentro Se han-agregado botellas recientamente.Una puerta o ajón del aparato no está bien cerrada.Se abrió la puerta o ajón con demasiada freecuencia o durante masiado tiempo.Las juntas de las puertas está suscías, gastadas, agrietadas o emparejadas.	· Vuelva aajsitar la temperatura.Permita tiempo para que las botellas recientamente agregadas alcancen la temperatura deseada.Cierre la puerta.No abra las puertas con demasiada freecuencia.deLimpie la junta de la puerta o comúniquese con el centro de atencion al cliente para pedir su mambio.
Hay una tempeLa temperatura estáajustada dimasiado bajo.	· Vaelva aajsitar la temperatura.
Formación de hu-medad en el inferior del compartmentimiento del frigorífico.	· Aumente la temperatura.Cierre la puerta.No abra la puerta o el ajón con demasiada freecuencia o durante masiado tiempo.

Solución de problemas

Problema Causa posible	Solutacion posible
La humedad se acumula en la superficie exterior de la bodega de vinos.	El clima es demasiado calido y humedo.La puerta no se cerró firmamente.Se condensan el aire frio dentro del aparato y el aire calido del exterior.	Esto es normal en climas hume-dos y se modificará cuando baje la humedad.Asegürese de que la puerta está bien cerrada y de que las juntas se ciirren correctamente.
El aparato produce sonidos anormales.	El aparato no está ubicado sobre una superficie nivelada.El aparato está tocando algo- to que se enquirytra a su alrededor.	Ajuste las patas para navelar el aparato.Retire los objetivos ubicados alre- dedor del aparato.
Debe escuchar un leve sonido similar al del agua en mo- vimiento.	Esto es normal. -
La luz inferior o el sistema de refrigeracion no funciona.	El enchufe no está connectado a la fuente de alimentacion.La fuente de corriente no está intacta.La lámpara LED no funciona.	Conecte el aparato a la fuente de alimentacion.Controlle el suministro electrico a la habitacion. Llame a la com- pañía electrica local.Comuníquese con el service técico por reemplazo.
Los lados del refrigerador y la regleta de la puerta se calientan.	Esto es normal. -
La puerta no se cierra correcta-mente	El dispositivo no está nivelado.La puerta está bloqueada.	Nivele el aparato con los pies ni- veladores.Revisse si hay bloqueos como botellas o estanterías.

Ficha del producto conforme al Reglamento EU Nro. 2019/2016

Marca Haier Haier Haier
Nombre de modelo / identificador	HWS49GA/HWS49GAE	HWS84GNF	HWS84GA/HWS66GGE
Categoría	Bodega de vinos	Bodega de vinos	Bodega de vinos
Categoría de refrigeración domés-tica	III
Clasificación energetica	FFG
Consumo anual de energia(kWh/año)1)	104	110	149/153
Capacidad de almacenimiento(Litros)	116/118 198		198
Clase climática:Este aparato ha sido disnado parael uso en una temperatura ambiententeentre 10℃ y 38℃.	SNNST	SNNST	SNNST
Emissiones de ruido aéreo(db(A) re 1pW)	C(37) C(37) C(37)
Tipo de dispositivo	Soporte inde-pendiente	Soporte indepen-diente	Soporte inde-pendiente
Este aparato está destinado a serutilizadopara almacenimiento de bodegadevino.	Sí Sí Sí
Dimensiones (Altura, Ancho y Pro-fundidad en mm)	585/497/820	5885/4987/1122700

Explicaciones: 1) Basado en los resultados de la prueba estándar de 24 horas. El consumo de energía real depende del entorno real, la cantidad de botellas, la temperatura establecida, la apertura y cierre de la puerta, etc. 2) El consumo energético nominal es el valor obtenido de acuerdo con el ensayo estándar cuando el compartimento del vino no enciende la luz interna.

—templada extendida: «Aparato de refrigeración destinado a utilizar a temperaturas ambiente de entre 10 °C y 32 °C»;

—templada: «Aparato de refrigeración destinado a utilizar a temperaturas ambiente de entre 16 °C y 32 °C»; —subtropical: «Aparato de refrigeración destinado a utilizar a temperaturas ambiente de entre 16 °C y 38 °C»; —tropical: «Aparato de refrigeración destinado a utilizar a temperaturas ambiente de entre 16 °C y 43 °C».

Normas y directivas

Este producto cumple todos los requerimientos de las directivas de la UE aplicables con las normas armonizadas correspondientes, y ostenta la marca CE.

Atención al cliente

Recomendamos recurrir al centro de atención al cliente de Haier y utilizar repuestos originales. Si tiene un problema con su aparato, consulte primero la sección SOLUCIÓN DE PROBLEMAS.

Si no puede encontrar una solución en esta sección, contacte con

• su distribuidor local o
• el área de Servicio y Soporte en www.haier.com, donde puede encontrar números de teléfono y preguntas frecuentes y donde puede activar la solicitud de servicios.

Antes de contactar a nuestro servicio técnico, asegúrese de tener los siguientes datos disponibles.

Puede encontrar la información en la tabla de especificaciones.

Modelo Núm. de Serie.

Asimismo, compruebe la tarjeta de la garantía suministrada con el producto si este aún está en garantía.

Para consultas comerciales generales, busque nuestras direcciones en Europa a continuación:

Direcciones de Haier en Europa
País* Dirección postal País Dirección postal
Italia	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIA	Francia	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCIA
Espana Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPaña	Bélgica-FR Bélgica-NL Países Bajos Luxemburgo	Haier Benelux SA Anderlecht Route de Lennik 451 BÉLGICA
Alemania Austria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALEMANIA	Polonia Republica Checa Hungária Grecia Rumanía Rusia	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Varsovia POLONIA
Reino Unido	Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

DISPONIBILIDAD DE REPUESTOS

Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas, durante un periodo de, como mínimo, siete años tras la introducción en el mercado de la última unidad del modelo.

Mangos de puerta, bisagras, bandejas y cestos, durante un periodo de, como mínimo, siete años, y junta de puerta durante un periodo de, como mínimo, diez años tras la introducción en el mercado de la última unidad del modelo;

GARANTÍA

La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos y 6 años para Argelia. En Túnez no se requiere garantía legal.

Para más información sobre el producto, consulte https://eprel.ec.europa.eu/ o escanee el QR en la etiqueta energética suministrada con el aparato.

(66) HWS66GGE

(49) HWS49GA HWS49GAE

(84) HWS84GA HWS84GNF

Haier

Vinho:tinto	+13°C a +20°C (+55°F a + 68°C)	Vinho espuman- te Prosecco	+5°C a +8°C (+41°F a + 47°F)
Vinho bran- co	+9°C a +12°C (+48°F a + +54°F)

• La temperatura está definida demasiado baja.

Reiniciar la temperatura.

6. Póthuion ts nóptac

H oukeun kEivIe IIO ekoia evxnooiouovtal Ta nola eTTeSOTntac oTo ppootivoepoc:

NepiotpeTe ta puOmuZoEva nδla (Eik. 6) yia va ta yupioTe navw n katw:

H TepiotpohTwv Tioawv 8eiooTpoa avuowvei tn oukeun. Nepiotpéfovtac ta nódelta apioTepeoatpofa, kateβaote tn oukeun.

7. Xpóvoç avaovnç

To laiavonxwpiouvtnpon Bpoketai otnv kaoula tou ouptieotn. Auto to laoi npoei va nepaosei ano to koioto ooutna owvovkata n diapkeia tnc keiEvnc etapopac. Piv ouvdeote tn ouakeun otnv npoxn peuatocta npentva npieve24 wpc (Euk. 7) etoi wote to lavi epiotpeyoi otnv kaoula.
