868544 - Agrafeuse SILVERLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cloueuse pneumatique (agrafeuse)
Marque	Silverline
Modèle	868544
Pression de service	4,8 - 7,5 bar (70 - 108 psi)
Pression maximale	7,5 bar (108 psi)
Consommation d'air	113 - 170 L/min (4 - 6 pi³/min)
Arrivée d'air	Raccord rapide 1/4" BSP
Calibre des clous	18, longueur 15 - 50 mm
Capacité du réservoir	100 clous
Poids	1,4 kg
Niveau de pression acoustique	92,8 dB(A) (K=2,5 dB)
Niveau de puissance acoustique	105,8 dB(A) (K=2,5 dB)
Vibrations pondérées	2,67 m/s² (K=1,5 m/s²)
Sécurité	Cran de sécurité antirecul, gâchette à double action
Alimentation	Air comprimé propre et sec avec graisseur en ligne
Entretien	Lubrification quotidienne par 3-4 gouttes d'huile pneumatique dans l'admission
Garantie	3 ans (enregistrement nécessaire dans les 30 jours)
Utilisation prévue	Applications de fixation légères à moyennes (domestiques)
Pièces détachées	Raccords rapides EQ-4/EN-6, clés hexagonales, huile (disponibles auprès de Silverline)

FOIRE AUX QUESTIONS - 868544 SILVERLINE

Quel type de clous utiliser avec la cloueuse Silverline 868544 ?

Utilisez des clous de calibre 18, d'une longueur comprise entre 15 et 50 mm. N'utilisez que des clous conçus pour cet appareil afin d'éviter tout risque de blessure ou de dysfonctionnement.

Comment charger le réservoir de clous ?

Débranchez l'appareil de l'alimentation en air. Appuyez sur le loquet du réservoir (4) et faites glisser le cache (5) pour l'ouvrir. Insérez les clous en orientant les pointes vers la pièce à travailler (côté opposé à la poignée). Fermez le cache jusqu'au déclic.

Comment régler la profondeur d'enfoncement des clous ?

La profondeur se règle en modifiant la pression d'alimentation en air : une pression plus faible réduit la profondeur. Testez toujours sur une chute de matériau avant de travailler sur la pièce finale.

Que faire en cas de blocage d'un clou dans la cloueuse ?

Débranchez l'alimentation en air. Ouvrez le réservoir et retirez le clou bloqué avec une pince. Si le blocage se situe au niveau de la plaque avant, dévissez les deux vis hexagonales (7) avec la clé hexagonale (9), retirez le cache avant, puis retirez le clou. Remontez et vérifiez le cran de sécurité avant de réutiliser.

Comment lubrifier la cloueuse ?

Si vous n'avez pas de graisseur en ligne, débranchez l'air et retirez les clous. Versez 3 à 4 gouttes d'huile pour outils pneumatiques dans l'admission d'air. Rebranchez l'air et actionnez l'outil plusieurs fois. Répétez jusqu'à 3 fois par jour en cas d'utilisation intensive. N'utilisez jamais d'huile moteur classique.

Quelle pression d'air utiliser pour la cloueuse Silverline 868544 ?

La pression de service recommandée est de 4,8 à 7,5 bar (70 à 108 psi). Ne dépassez jamais 7,5 bar. Utilisez un air comprimé propre, sec et idéalement avec un graisseur en ligne et un séparateur d'eau.

Comment vérifier le bon fonctionnement du cran de sécurité ?

Débranchez l'air et assurez-vous que le réservoir est vide. Rebranchez l'air. Poussez le cran de sécurité contre un morceau de bois sans appuyer sur la gâchette : l'outil ne doit pas tirer. Tirez la gâchette loin du bois : l'outil ne doit pas tirer. Ensuite, poussez le cran contre le bois tout en appuyant sur la gâchette : l'outil doit tirer.

Quels équipements de protection porter lors de l'utilisation ?

Portez toujours des protections oculaires résistantes aux impacts. Utilisez également des protections auditives (le bruit peut dépasser 85 dB), des gants de protection, et un casque pour les travaux en hauteur. Évitez les vêtements amples.

Comment entretenir la cloueuse au quotidien ?

Vérifiez régulièrement le serrage des vis. Nettoyez l'appareil avec une brosse douce ou un chiffon sec. Lubrifiez comme indiqué. Videz le séparateur d'eau du compresseur chaque jour. Rangez l'outil dans un endroit sec et sûr hors de portée des enfants.

Que faire si la cloueuse ne fonctionne plus ou fonctionne par intermittence ?

Vérifiez la pression d'air (4,8-7,5 bar). Nettoez le mécanisme en répétant la lubrification plusieurs fois. Inspectez les raccords et tuyaux pour les fuites (resserrez ou utilisez du ruban PTFE). Nettoyez le filtre en maille sous le raccord rapide. Si le problème persiste, contactez un centre agréé Silverline.

MODE D'EMPLOI 868544 SILVERLINE

Cloueuse pneumatique 50 mm

REMARQUE IMPORTANTE : les différentes pièces illustrées dans le schéma figurant dans ce manuel ne sont présentées qu'à titre de référence. Le fabricant n'offre ni implication ni garantie que ses clients puissent être qualifiés pour effectuer des réparations sur l'appareil, ou effectuer les opérations d'assemblage ou de désassemblage. Le fabricant stipule expressément que toute réparation et tout remplacement de pièces doivent être uniquement réalisés par un technicien qualifié dans un centre de réparation agréé Silverline, et non pas par le client. Le client assume l'intégralité des risques et des responsabilités de ses propres réparations, remplacements de pièces et modifications effectués sur le produit initial. Les schémas ne sont présentés qu'à titre d'illustration. Silverline ne fournit aucune pièce de rechange pour ce produit.

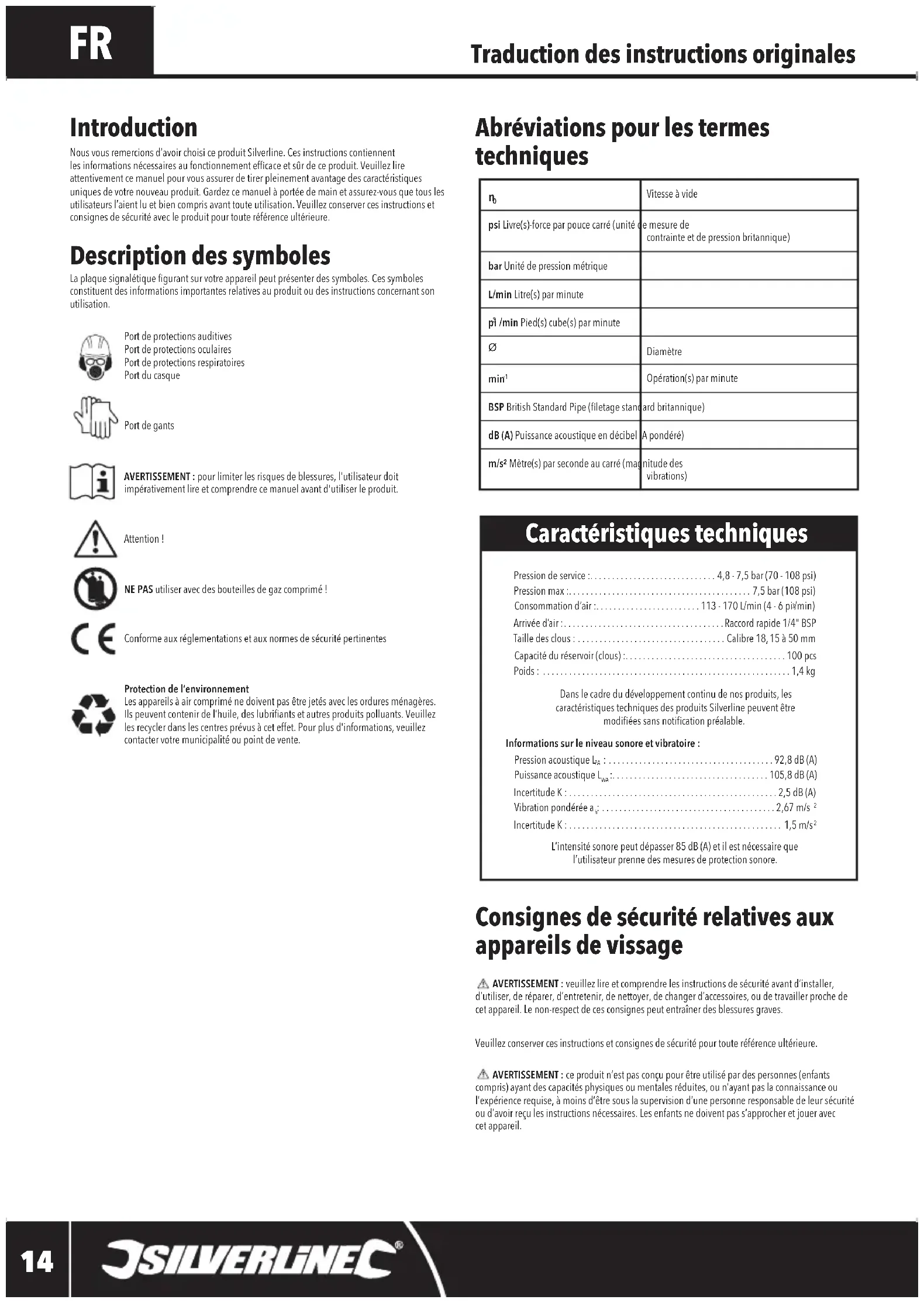

Nous vous remercions d'avoir choisi ce produit Silverline. Ces instructions contiennent les informations nécessaires au fonctionnement efficace et sûr de ce produit. Veuillez lire attentivement ce manuel pour vous assurer de tirer pleinement avantage des caractéristiques uniques de votre nouveau produit. Gardez ce manuel à portée de main et assurez-vous que tous les utilisateurs l'aient lu et bien compris avant toute utilisation. Veuillez conserver ces instructions et consignes de sécurité avec le produit pour toute référence ultérieure.

Description des symboles

La plaque signalétique figurant sur votre appareil peut présenter des symboles. Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation.

Port de protections auditives

Port de protections oculaires

Port de protections respiratoires

Port du casque

Port de gants

AVERTISSEMENT : pour limiter les risques de blessures, l'utilisateur doit impérativement lire et comprendre ce manuel avant d'utiliser le produit.

Attention!

NE PAS utiliser avec des bouteilles de gaz comprimé !

Conforme aux réglementations et aux normes de sécurité pertinentes

Protection de l'environnement

Les appareils à air comprimé ne doivent pas être jetés avec les ordures ménagères. Ils peuvent contenir de l'huile, des lubrifiants et autres produits polluants. Veuillez les recycler dans les centres prévus à cet effet. Pour plus d'informations, veuillez contacter votre municipalité ou point de vente.

Abréviations pour les termes techniques

n_b	Vitesse à vide
psi Livre(s)-force par pouce carré (unité de mesure de contrainte et de pression britannique)
bar Unité de pression métrique
L/min Litre(s) par minute
pI /min Pied(s) cube(s) par minute
∅	Diamètre
min^1	Opération(s) par minute
BSP British Standard Pipe (filetage standard britannique)
dB (A) Puissance acoustique en décibel (A pondéré)
m/s2 Mètre(s) par seconde au carré (magnitude des vibrations)

Caractéristiques techniques

Pression de service : 4,8 - 7,5 bar (70 - 108 psi)

Pression max: 7,5 bar (108 psi)

Consommation d'air: 113 - 170 L/min (4 - 6 p/v/min)

Arrivée d'air : Raccord rapide 1/4" BSP

Taille des clous : Calibre 18, 15 à 50 mm

Capacité du réservoir (clous) : 100 pcs

Poids: 1,4 kg

Dans le cadre du développement continu de nos produits, les caractéristiques techniques des produits Silverline peuvent être modifiées sans notification préalable.

Informations sur le niveau sonore et vibratoire :

Pression acoustique L_FE : 92,8 dB (A)

Puissance acoustique L_ : 105,8 dB (A)

Incertitude K: 2,5 dB (A)

Vibration pondérée a _1 : 2,67 m/s ^-2

Incertitude K: 1,5 m/s²

L'intensité sonore peut dépasser 85 dB (A) et il est nécessaire que l'utilisateur prenne des mesures de protection sonore.

Consignes de sécurité relatives aux appareils de vissage

AVERTISSEMENT : veuillez lire et comprendre les instructions de sécurité avant d'installer, d'utiliser, de réparer, d'entretenir, de nettoyer, de changer d'accessoires, ou de travailler près de cet appareil. Le non-respect de ces consignes peut entraîner des blessures graves.

Veuillez conserver ces instructions et consignes de sécurité pour toute référence ultérieure.

AVERTISSEMENT : ce produit n'est pas conçu pour être utilisé par des personnes (enfants compris) ayant des capacités physiques ou mentales réduites, ou n'ayant pas la connaissance ou l'expérience requise, à moins d'être sous la supervision d'une personne responsable de leur sécurité ou d'avoir reçu les instructions nécessaires. Les enfants ne doivent pas s'approcher et jouer avec cet appareil.

• Seule une personne qualifiée et formée est autorisée à assembler, régler et utiliser cet appareil.
• NE PAS modifier l'appareil. Une modification quelconque peut diminuer l'efficacité des dispositifs de sécurité et ainsi augmenter les risques pour l'utilisateur.
• Conservez toujours les consignes de sécurité, pour toute référence ultérieure. • N'utilisez pas cet appareil s'il est endommagé.
• Inspectez périodiquement l'appareil pour vérifier que les valeurs nominales et les marquages requis par la norme ISO 11148 (détaillés dans la "Description des symboles") sont lisiblement indiqués sur l'appareil. Il est de la responsabilité de l'utilisateur (et de l'employeur, le cas échéant) de contacter le fabricant pour obtenir une plaque signalétique de remplacement si nécessaire. • L'air comprimé peut entraîner des blessures graves.
• Débranchez toujours l'appareil de l'alimentation en air lorsqu'il n'est pas utilisé.
• Débranchez toujours l'appareil de l'alimentation en air comprimé avant de changer d'accessoire, d'effectuer des réglages et/ou des réparations et lorsque vous vous éloignez d'une zone d'utilisation pour vous rendre dans une autre zone.
• Gardez les doigts éloignés de la gâchette lorsque vous n'utilisez pas l'appareil et lorsque vous passez d'une position de fonctionnement à une autre.
• Ne dirigez jamais l'air comprimé vers vous, les autres ou les animaux.
• Les tuyaux flexibles peuvent provoquer des blessures graves. Vérifiez toujours que les tuyaux et les raccords ne sont pas endommagés ou desserrés.
• Ne jamais porter ou traîner un appareil pneumatique par son tuyau.
• Lorsque vous utilisez des appareils pneumatiques, ne dépassez pas la pression de service maximale.
• Inspecter l'appareil et les accessoires avant chaque utilisation. Ne pas utiliser si endommagé(s) ou excessivement usé(s).
• Les appareils pneumatiques ne doivent être alimentés que par de l'air comprimé à la pression la plus basse requise par la tâche à accomplir, afin de réduire le bruit et les vibrations et de minimiser l'usure.
• N'utilisez jamais d'oxygène pur ou de gaz combustible pour alimenter un appareil pneumatique. Les appareils pneumatiques ne sont pas conçus pour ces sources d'énergie et leur utilisation crée un risque d'incendie et d'explosion.
• Sachez que les appareils pneumatiques peuvent devenir froids pendant leur utilisation, ce qui affecte la prise en main, le contrôle et la susceptibilité aux blessures liées aux vibrations.

IMPORTANT : même lorsque l'appareil est utilisé comme indiqué, il est impossible d'éliminer tous les facteurs de risque résiduels. Si vous avez des doutes quant à la manière sûre et correcte d'utiliser cet appareil, ne l'utilisez pas.

Risques de projection

a) Sachez qu'une défaillance de la pièce testée, des accessoires, ou de l'appareil, peut générer des projectiles à grande vélocité. b) Portez toujours des protections oculaires résistantes aux impacts pendant toute la durée d'utilisation de cet appareil. Le degré de protection doit être évalué avant chaque utilisation. c) Évaluez le risque pour les autres lors de l'évaluation du risque lié aux projections. d) Vérifiez que la pièce de travail est correctement immobilisée. e) L'outil doit être déconnecté avant tout changement de clous, réglages, déblocage ou changement d'accessoires. f) Assurez-vous que les fixations pénètrent correctement dans le matériau et qu'elles ne peuvent pas être déviées ou projetées en direction de l'utilisateur et/ou de toute personne se trouvant à proximité. g) Faites attention lorsque vous utilisez des fixations dans un matériau mince ou sur le bord du matériau. Les fixations peuvent traverser ou rater le matériau et provoquer des dommages ou des blessures aux personnes se trouvant à proximité. h) Pendant le fonctionnement, des débris provenant de la pièce et du système de fixation peuvent être évacués. i) Assurez-vous que l'appareil est toujours engagé en toute sécurité sur la pièce de travail et qu'il ne peut pas glisser.

Risques liés à l'utilisation

a) Assurez-vous que les utilisateurs et le personnel d'entretien sont physiquement capables de supporter le volume, le poids et la puissance de l'appareil. b) Tenez l'appareil correctement ; soyez prêt à contrer les mouvements normaux ou soudains tels que le recul. Tenez toujours cet appareil avec vos deux mains. c) Maintenez une position corporelle équilibrée. d) Utilisez uniquement les lubrifiants recommandés par le fabricant. e) Portez des protections oculaires. Des gants et vêtements de protection sont également recommandés. f) Pour les travaux à effectuer au-dessus de la tête, portez un casque de sécurité. g) Évitez le contact avec les parties en mouvement de l'appareil en marche pour éviter pincements et coupures sur les mains ou autres parties du corps. h) Des décharges électrostatiques peuvent se produire en cas d'utilisation sur du plastique ou d'autres matériaux non conducteurs. Prenez les mesures appropriées pour réduire ce risque lorsque vous travaillez avec ces matériaux (par exemple, en utilisant un système de mise à la terre).

i) Sachez que certains matériaux peuvent présenter des risques d'incendie ou d'explosion lors de leur utilisation. Prenez les précautions appropriées pour réduire les risques. L'employeur doit impérativement et clairement expliquer les risques aux utilisateurs. j) Éteignez l'appareil / libérez la commande de fonctionnement continu en cas d'interruption de l'alimentation en air / en électricité. k) N'utilisez jamais l'appareil lorsque le mécanisme de sécurité est désactivé. I) N'utilisez jamais un appareil défectueux ou fonctionnant anormalement. Cessez immédiatement d'utiliser l'appareil et faites-le réviser par un centre de service agréé.

m) Soyez prudent lorsque vous manipulez des fixations, en particulier lors du chargement et du déchargement, car les fixations présentent des pointes acérées qui peuvent provoquer des blessures.

n) Des fixations non conçues ou de taille incorrecte pour votre appareil peuvent entraîner des blessures pour les utilisateurs et endommager l'appareil. o) Ne portez que des gants qui permettent un toucher adéquat et un contrôle sûr des gâchettes et de tout dispositif de réglage.

Risques liés aux mouvements répétitifs

L'utilisation correcte de cet appareil peut entraîner une sensation de gène au niveau des mains, des bras, des épaules, du cou et autres parties du corps.

a) Il est important de garder une posture stable et d'éviter toute posture pouvant entraîner un déséquilibre. Pour éviter toute sensation de gêne ou de fatigue lors de périodes d'utilisation prolongées, veillez à changer fréquemment de posture. b) Si l'utilisateur ressent des symptômes de façon récurrente ou persistante, tels que gène, élancements, douleur, picotement, engourdissement, sensation de brûlure ou raideur, ces signes doivent être pris sérieusement. Informez l'employeur le cas échéant et consultez un professionnel de la santé qualifié.

Risques liés aux accessoires

a) Débranchez toujours l'appareil de sa source d'alimentation avant de l'installer ou de changer d'accessoire. b) Évitez tout contact direct avec l'accessoire pendant et après son utilisation. Les accessoires sont souvent tranchants et peuvent devenir chauds pendant leur utilisation. c) Utilisez uniquement les tailles et les types d'accessoires et de consommables recommandés par le fabricant de l'appareil; n'utilisez pas d'autres types ou tailles d'accessoires ou de consommables.

Risques liés à la zone de travail

a) Prêtez une attention particulière aux risques existant sur les surfaces rendues glissantes par l'utilisation de l'appareil, ainsi qu'aux risques de trébuchements qui pourraient être occasionnés par le tuyau flexible. Les glissades, les trébuchements et les chutes sont des causes majeures de blessures. b) Dans la mesure du possible, n'obstruez pas les voies de circulation et les passages avec des tuyaux flexibles ou des câbles électriques. Prenez les mesures appropriées pour réduire les risques de trébuchement, par exemple en installant des panneaux d'avertissement et en fixant les câbles électriques et les tuyaux flexibles en place. c) Procédez avec précaution dans un environnement non familier pour minimiser les risques de dangers cachés tels que les lignes électriques. d) Cet appareil n'est pas conçu pour être utilisé en milieu à atmosphère potentiellement explosive, et n'est pas isolé contre le contact avec une source électrique. e) Assurez-vous qu'il n'y a pas de câbles électriques, de tuyaux de gaz, etc. qui pourraient présenter un danger s'ils étaient endommagés par l'utilisation de l'appareil. f) Tenez les passants à l'écart (lorsque vous travaillez dans une zone où il y a une probabilité de passage de personnes). Délimitez clairement votre zone de travail.

Risques liés aux émissions sonores

L'exposition à des niveaux sonores élevés peut entraîner des pertes auditives permanentes ou autres problèmes, tels que les acouphènes (bourdonnement, sifflement ou grésillement dans les oreilles). Par conséquent, il est primordial d'évaluer les risques et de mettre en œuvre des mesures préventives adaptées pour éviter ces risques.

a) Utilisez les contrôles appropriés pour réduire le risque de blessures liées au bruit. Une mesure préventive visant à réduire ces risques peut être d'utiliser des matériaux amortissants pour atténuer les sons aigus produits par la pièce de travail. b) Portez des protections auditives conformément aux instructions de l'employeur et à la réglementation en matière de santé et de sécurité.

c) Utilisez et entretenez cet appareil de la manière indiquée dans le manuel d'utilisation pour éviter une augmentation inutile du niveau sonore. d) Choisissez, entretenez et remplacez les accessoires de la manière recommandée dans ce manuel d'utilisation pour éviter une augmentation inutile des émissions sonores. e) Si un silencieux est disponible, assurez-vous qu'il est en place et en bon état de fonctionnement lorsque l'appareil est utilisé. f) Prenez des mesures pour réduire le bruit dans la zone de travail lorsque cela est possible (par exemple, en utilisant des tapis amortisseurs).

Risques liés aux vibrations

L'exposition aux vibrations peut provoquer des lésions nerveuses et affecter l'alimentation sanguine au niveau des bras et des mains. Tous les risques de vibrations ne peuvent pas être éliminés par la conception ou la construction d'un appareil, et certains risques résiduels subsistent. Vérifiez la valeur d'émission de vibrations (obtenue en utilisant la norme ISO 28927-3) indiquée dans le tableau des caractéristiques techniques. S'assurer que le risque qu'il représente est évalué et contrôlé. Si le risque ne peut pas être contrôlé de manière à rester dans des limites acceptables, n'utilisez pas l'appareil.

Prenez les mesures suivantes pour réduire les risques de blessures liées aux vibrations :

a) Portez des vêtements chauds lorsque vous travaillez par temps froid. Gardez les mains au chaud et au sec. b) En cas d'engourdissement, de picotement, de douleur ou de blanchiment de la peau des doigts ou des mains, cessez d'utiliser l'appareil, informez votre employeur (le cas échéant) et consultez un professionnel de la santé qualifié. c) Utilisez et entretenez l'appareil comme recommandé dans les instructions pour éviter une augmentation inutile des niveaux de vibration. d) Le cas échéant, supportez le poids de l'appareil dans un support, un tendeur ou un équilibreur. e) Le risque lié aux vibrations est généralement plus important lorsque la force de préhension est plus élevée. Tenez l'appareil avec une prise légère mais sûre, en tenant compte des forces de réaction de la main requises. f) Assurez-vous que l'appareil et les accessoires sont correctement installés et en bon état : les appareils mal installés ou endommagés peuvent provoquer des vibrations excessives.

Descriptif du produit

1. Echappement d'air

2. Câchette

3. Arrivée d'air

4. Loquet du réservoir

5. Cache du réservoir

6. Oran de sécurité

7. Vis hexagonales

8. Raccords rapides 1/4" BSP

9. Clés hexagonales

10. Souteille d'huile

Usage conforme

Pistolet à clous pneumatique avec réservoir, alimenté par un compresseur d'air. Conçu pour les applications de fixation légères à moyennes, utilisant des clous compatibles.

Ce produit n'est pas indiqué pour un usage commercial.

Le produit doit UNIQUEMENT être utilisé dans son but prescrit. Toute autre utilisation que celle indiquée dans le présent manuel sera considérée comme impropre. Tout dommage et toute lésion provenant d'une quelconque utilisation impropre du produit relèvera de la responsabilité de l'utilisateur et non du fabricant. Le fabricant ne peut être tenu responsable d'aucune modification apportée au produit ni d'aucun dommage résultant d'une telle modification.

Déballage

• Déballez le produit avec soin. Veillez à retirer tout le matériel d'emballage et familiarisez-vous avec toutes les caractéristiques du produit.
• Assurez-vous que toutes les pièces sont présentes et en bon état. Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant d'utiliser le produit.

Avant utilisation

⚠ AVERTISSEMENT: déconnectez toujours l'appareil de sa source d'alimentation en air avant toute opération de réglage ou d'entretien.

Installation du raccord rapide

Remarque : cet appareil est fourni avec deux raccords rapides (8) mâles différents pour les applications à air comprimé (Fig. I) :

EQ-4 – Utilisé principalement en Europe.

EN-6 - Utilisé principalement au Royaume-Uni.

• Choisissez un raccord rapide compatible avec le système d'air utilisé, et installez-le de la façon suivante :
• Appliquez une bande de PTFE (non fournie) sur le filetage du raccord rapide. Cela contribuera à conserver un joint étanche à l'air.

Remarque : appliquez la bande PTFE en la serrant bien et dans le sens horaire, pour que la bande reste bien en place lorsque le raccord sera vissé sur l'appareil.

1. Retirez le bouchon protecteur de l'arrivée d'air.
2. À l'aide d'une clé (non fournie), vissez le raccord rapide sur l'arrivée d'air située à la base de la poignée.
3. Alimentez le circuit d'air en pressurisant avec précaution, puis vérifiez qu'il n'y a pas de fuite (par exemple, en vaporisant un peu d'eau savonneuse sur les raccords).
4. Une conduite d'air pourvue d'un raccord rapide femelle pourra maintenant être enfichée dans l'appareil.

Alimentation en air recommandée

• Cet appareil doit être branché à une alimentation en air comprimé propre et sec, pourvue d'un graisseur en ligne et d'un séparateur d'eau.
• Ne laissez pas la pression d'alimentation dépasser la pression maximale spécifiée (voir "Caractéristiques techniques"). • Veillez à drainer l'eau quotidiennement.
• Vérifiez que toutes les parties du système (tuyaux, coupleurs, etc.) sont adaptées à l'air comprimé utilisé.

Vérifier le cran de sécurité

⚠ AVERTISSEMENT : déconnectez toujours l'appareil de sa source d'alimentation en air avant toute opération de réglage ou d'entretien.

• Assurez-vous qu'il n'y a pas d'éléments de fixation dans le réservoir. • Le cran de sécurité (6) doit pouvoir entrer et sortir sans obstruction. • Vérifiez que le cran de sécurité fonctionne correctement comme suit : 1. Connectez l'appareil à l'alimentation en air. 2. Poussez le cran de sécurité contre un morceau de bois sans tirer sur la gâchette (2). L'outil ne doit pas tirer. Si l'outil venait à tirer, il devrait être réparé avant toute autre utilisation. 3. Tenez l'outil éloigné de la pièce en bois. Le cran de sécurité devrait alors retourner sur sa position d'origine. 4. Tirez sur la gâchette. L'outil ne doit pas tirer. Si l'outil venait à tirer, il devrait être réparé avant toute autre utilisation. 5. Poussez le cran de sécurité contre un morceau de bois, mais cette fois-ci, tirez sur la gâchette. L'outil devrait tirer. Ceci indique un fonctionnement normal.

Chargement du réservoir

⚠ AVERTISSEMENT: déconnectez toujours l'appareil de sa source d'alimentation en air avant toute opération de chargement, de réglage ou d'entretien.

1. Appuyez sur le loquet du réservoir (4) et faites glisser le cache du réservoir (5) pour l'ouvrir.
2. Insérez les fixations dans le réservoir en veillant à ce que les pointes des fixations soient orientées vers la pièce de travail (côté opposé à la poignée).
3. Fermez le cache du réservoir jusqu'à ce que le loquet du réservoir soit bien en place (vous entendrez un "clic").

Instructions d'utilisation

AVERTISSEMENT : portez TOUJOURS un équipement de protection individuelle adapté, y compris une protection oculaire, lors de l'utilisation de cet outil. AVERTISSEMENT : assurez-vous que votre alimentation en air comprimé fonctionne dans la plage de pression indiquée dans la section "Caractéristiques techniques".

Tirer sur la gâchette

- Pour faire fonctionner la cloueuse, appuyez le cran de sécurité (6) contre le matériau. En tenant fermement la cloueuse par sa poignée, appuyez sur la gâchette (2) pour enfoncer l'élément de fixation dans le matériau.

IMPORTANT : une pression rapide sur la gâchette peut provoquer des dommages internes et invalider la garantie.

Réglage du point d'échappement

• L'échappement d'air (1) peut être pivoté pour diriger le flux de gaz d'échappement. - L'échappement doit être positionné de manière à diriger le flux de gaz d'échappement loin de l'opérateur.

Réglage de la profondeur des clous

IMPORTANT : vérifiez toujours que l'élément de fixation pénètre à la profondeur requise.

1. Avant d'enfoncer un clou dans la pièce, testez toujours la profondeur de pénétration sur une chute de matériau.
2. Si nécessaire, ajustez la pression d'alimentation en air pour modifier la profondeur de pénétration du clou : la réduction de la pression d'alimentation en air réduira la profondeur de pénétration du clou.

Éliminer les blocages

⚠ AVERTISSEMENT : déconnectez toujours l'appareil de sa source d'alimentation en air avant toute opération de réglage ou d'entretien.

Fixation bloquée dans le réservoir

1. Ouvrez le loquet du réservoir (4) et ouvrez le cache du réservoir (5).
2. Éliminez l'obstruction à l'aide de pinces.
3. Rechargez le réservoir et fermez-le fermement.

Fixation bloquée au niveau de la plaque

1. Dévissez les deux vis hexagonales (7) à l'aide de la clé hexagonale (9) puis retirez le cache avant.
2. Éliminez l'obstruction à l'aide de pinces.
3. Remontez et vérifiez le fonctionnement du cran de sécurité avant d'utiliser l'outil.

Entretien

⚠ AVERTISSEMENT : débranchez l'outil de sa source d'alimentation avant toute opération de nettoyage ou d'entretien. Remarque : deux clés hexagonales (9) sont fournies avec cette cloueuse pneumatique et permettent un démontage partiel de l'appareil. Celles-ci peuvent être utiles pour le nettoyage, le déblocage et le remplacement de pièces. Un tel démontage n'est pas couvert par ce manuel.

AVERTISSEMENT : n'utilisez jamais de pièces de rechange tierces avec ce produit. N'utilisez que des pièces de rechange fournies par Silverline ou par un revendeur ou un centre de réparation agréé Silverline.

Inspection générale

• Vérifiez régulièrement que toutes les vis de fixation soient bien serrées. Elles peuvent devenir lâches avec le temps, à cause des vibrations.

Nettoyage

- Gardez l'appareil propre en permanence. La poussière et la saleté provoquent l'usure rapide des éléments internes de l'appareil et peuvent réduire la durée de vie de celui-ci. Utilisez une brosse souple ou un chiffon sec pour le nettoyage.

IMPORTANT : il n'y a que peu de choses pouvant entraîner le mauvais fonctionnement de l'appareil. Si cela est le cas, il s'agit généralement d'un mauvais entretien de l'appareil. Un mauvais entretien, l'utilisation d'air humide et le non-respect des consignes fournies dans ce manuel provoquent la corrosion des parties internes de l'appareil et affectent ainsi son fonctionnement.

Entretien quotidien

Si un graisseur en ligne n'est pas installé sur l'alimentation en air, l'appareil doit être lubrifié manuellement :

1. Débranchez l'alimentation en air et retirez les fixations.
2. Versez 3 ou 4 gouttes d'huile pour appareils pneumatiques dans l'admission d'air.
3. Rebranchez l'alimentation en air et faites fonctionner l'appareil plusieurs fois pour lubrifier tous les mécanismes internes.
4. Si l'appareil est utilisé constamment ou pendant de longues périodes, la procédure ci-dessus doit être répétée jusqu'à 3 fois par jour.
5. Utilisez de l'huile pour outil pneumatique. N'UTILISEZ EN AUCUN CAS DE L'HUILE MOTEUR CLASSIQUE.
6. Le non-respect des instructions d'utilisation et d'entretien peut annuler la garantie.

Rangement

- Rangez ce produit dans un endroit sûr, sec et hors portée des enfants.

Contact

Pour tout conseil technique ou réparation, veuillez nous contacter au ([phone].

Site web : www.silverlinetools.com

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Royaume-Uni

Adresse (UE) :

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Pays-Bas

Recyclage

• Comme tout autre appareil électroportatif, les appareils à air comprimé ne doivent pas être jetés avec les ordures ménagères.
• Les appareils à air comprimé peuvent contenir des traces d'huile et autres lubrifiants et doivent donc être recyclés en conséquence.
• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les appareils à air comprimé.

En cas de problème

Problème Cause possible Solution
L'outil cesse de fonctionner ou ne fonctionne que par intermittence	Pression incorrecte	Réglez la pression d'air correcte conformément à la section "Caractéristiques techniques".
	Saleté dans le mécanisme	Répétez plusieurs fois la procédure d'entretien quotidien pour éliminer la saleté.
	Fuite d'air	Vérifiez que tous les raccords et les tuyaux ne présentent pas de fuites d'air et corrigez-les en les resserrant, en utilisant du ruban PTFE ou en les remplaçant.
	Blocage du filtre en maille Retirez le raccord rapide (8) et nettoyez le filtre en maille.
Si les solutions de dépannage ci-dessus échouent, contactez votre revendeur ou un centre de service agréé Silverline.

Ce produit silverline bénéficie d'une garantie de 3 ans

Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours suivant l'achat afin de bénéficier de la garantie de 3 ans. La période de garantie commence à partir de la date d'achat figurant sur votre facture.

Enregistrement de votre achat

Rendez-vous sur silverlinetools.com, sélectionnez le bouton d'enregistrement et saisissez :

• Vos informations personnelles - Les informations concernant le produit et l'achat

Vous recevrez le certificat de garantie en format PDF. Veuillez l'imprimer et le conserver avec votre article.

Conditions générales

La période de garantie prend effet à compter de la date de l'achat en magasin indiquée sur votre facture.

Si ce produit est défectueux pendant les 30 jours qui suivent l'achat, retournez-le au magasin où vous l'avez acheté, avec votre facture, en expliquant en détail le problème. Le produit sera remplacé ou vous sera remboursé.

Si ce produit est défectueux après cette période de 30 jours, retournez-le à :

BA21 1WU, royaume-uni

Toute demande de service sous garantie doit être soumise pendant la période de garantie. Avant toute intervention sous garantie, vous devez présenter la facture originale sur laquelle doivent figurer la date d'achat, votre nom, votre adresse et le lieu d'achat.

Vous devez expliquer en détail la défaillance nécessitant réparation.

Les demandes de service sous garantie faites pendant la période de garantie seront vérifiées par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent être convenablement propres et sûrs pour être réparés et devraient être emballés soigneusement pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.

La réparation ou le remplacement du produit ne dépassera pas la période de garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie seront rectifiées par la réparation de l'outil, sans frais (hormis les frais de port) ou par son remplacement par un outil en parfait état de fonctionnement.

Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages; ces avantages s'ajoutent à vos droits statutaires en tant que consommateur sans les affecter aucunement.

La présente garantie couvre :

• La réparation du produit, s'il peut être vérifié, à la satisfaction de Silverline Tools, que les défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au cours de la période de garantie.
• Si une pièce n'est plus disponible ou n'est plus fabriquée, Silverline Tools la remplacera par une pièce de rechange opérationnelle.

La présente garantie ne couvre pas :

Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :

• L'usure normale provoquée par l'utilisation conforme aux instructions d'utilisation, par exemple des lames, des balais de charbon, des courroies, des ampoules, des batteries, etc.
• Le remplacement de tout accessoire fourni tel que les forets, les lames, les feuilles abrasives, les outils de coupe et les autres articles associés.
• Les dommages et les défaillances accidentels causés par une utilisation ou un entretien négligent, une mauvaise utilisation, un manque d'entretien ou une utilisation ou une manipulation imprudente du produit.
• L'utilisation du produit à des fins autres que son utilisation domestique normale.
• Le moindre changement ou la moindre modification du produit.
• L'utilisation de pièces et d'accessoires qui ne sont pas des composants véritables de Silverline Tools.
• Une installation défectueuse (sauf si l'installation a été réalisée par Silverline Tools).
• Les réparations ou les modifications réalisées par des tiers autres que Silverline Tools ou ses agents de réparation agréés.
• Les demandes de service autres que le droit de rectifier les défaillances de l'outil indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie.

FR Garantie de 3 ans. Enregistrez votre produit en ligne dans un délai de 30 jours suivant la date d'achat. Des conditions générales s'appliquent.
