Toote tüüp	Pneumaatiline naelapüstol (klammerdaja)
Bränd	Silverline
Mudel	868544
Töörõhk	4,8–7,5 baari (70–108 psi)
Maksimaalne rõhk	7,5 baari (108 psi)
Õhukulu	113–170 l/min (4–6 kuupjalga/min)
Õhu sisselaskeava	Kiirühendus 1/4" BSP
Naelte kaliiber	18, pikkus 15–50 mm
Mahuti maht	100 naela
Kaal	1,4 kg
Helirõhu tase	92,8 dB(A) (K=2,5 dB)
Helivõimsuse tase	105,8 dB(A) (K=2,5 dB)
Kaalutud vibratsioon	2,67 m/s² (K=1,5 m/s²)
Ohutus	Tagasilöögivastane turvaklapp, kahetoimeline päästik
Toide	Puhas ja kuiv suruõhk koos liinis oleva määrdeainega
Hooldus	Iga päev määrida 3–4 tilka pneumaatilist õli sisselaskeavasse
Garantii	3 aastat (registreerimine vajalik 30 päeva jooksul)
Sihtotstarve	Kerged kuni keskmised kinnitusrakendused (kodused)
Varuosad	Kiirühendused EQ-4/EN-6, kuuskantvõtmed, õli (saadaval Silverline'ilt)

Korduma kippuvad küsimused - 868544 SILVERLINE

Milliseid naelu kasutada Silverline 868544 naelapüstoliga?

Kasutage 18-kaliibrilisi naelu pikkusega 15–50 mm. Kasutage ainult selle seadme jaoks mõeldud naelu, et vältida vigastuste või talitlushäirete ohtu.

Kuidas naelamahutit täita?

Ühendage seade õhuvarustusest lahti. Vajutage mahuti riivi (4) ja lükake kate (5) avamiseks. Sisestage naelad nii, et otsad oleksid töödeldava tüki poole (käepideme vastaspoolel). Sulgege kate, kuni kostab klõpsatus.

Kuidas reguleerida naelte sügavust?

Sügavust reguleeritakse õhurõhu muutmisega: väiksem rõhk vähendab sügavust. Enne lõpptoote kallal töötamist testige alati materjalijäägil.

Mida teha, kui nael püstolisse kinni jääb?

Ühendage õhuvarustus lahti. Avage mahuti ja eemaldage kinni jäänud nael tangidega. Kui ummistus on esiplaadi juures, keerake lahti kaks kuuskantkruvi (7) kuuskantvõtmega (9), eemaldage esikate ja seejärel nael. Pange kokku ja kontrollige enne uuesti kasutamist turvaklappi.

Kuidas naelapüstolit määrida?

Kui teil pole liinis määret, ühendage õhk lahti ja eemaldage naelad. Valage 3–4 tilka pneumaatiliste tööriistade õli õhu sisselaskeavasse. Ühendage õhk tagasi ja käivitage tööriist mitu korda. Korrake kuni 3 korda päevas, kui kasutate intensiivselt. Ärge kunagi kasutage tavalist mootoriõli.

Millist õhurõhku kasutada Silverline 868544 naelapüstoli jaoks?

Soovitatav töörõhk on 4,8–7,5 baari (70–108 psi). Ärge kunagi ületage 7,5 baari. Kasutage puhast, kuiva suruõhku, ideaalis koos liinis oleva määrdeaine ja veeeraldajaga.

Kuidas kontrollida turvaklapi nõuetekohast tööd?

Ühendage õhk lahti ja veenduge, et mahuti on tühi. Ühendage õhk tagasi. Suruge turvaklapp vastu puutükki, ilma päästikule vajutamata: tööriist ei tohi tulistada. Tõmmake päästik eemal puust: tööriist ei tohi tulistada. Seejärel suruge turvaklapp vastu puud, samal ajal päästikule vajutades: tööriist peab tulistama.

Milliseid kaitsevahendeid kasutamisel kanda?

Kandke alati löögikindlaid kaitseprille. Kasutage ka kuulmiskaitseid (müra võib ületada 85 dB), kaitsekindaid ja kiivrit kõrgusel töötamisel. Vältige avaraid riideid.

Kuidas naelapüstolit igapäevaselt hooldada?

Kontrollige regulaarselt kruvide pingutust. Puhastage seadet pehme harja või kuiva lapiga. Määrige vastavalt juhistele. Tühjendage kompressori veeeraldit iga päev. Hoidke tööriista kuivas ja turvalises kohas, lastele kättesaamatus kohas.

Mida teha, kui naelapüstol ei tööta või töötab katkendlikult?

Kontrollige õhurõhku (4,8–7,5 baari). Puhastage mehhanismi, korrates määrimist mitu korda. Kontrollige ühendusi ja voolikuid lekete suhtes (pingutage või kasutage PTFE-teipi). Puhastage võrkfilter kiirühenduse all. Kui probleem püsib, võtke ühendust Silverline'i volitatud teeninduskeskusega.

KASUTUSJUHEND 868544 SILVERLINE

OLULINE MÄRKUS! Kasutusjuhendis esitatud osade skeemid on ainult viiteks. Tootja ei anna kliendile mingeid kinnitusi ega garantiisid, et klient on kvalifitseeritud toote parandamiseks või muude montaaži- demonteerimistööde tegemiseks. Tootja kinnitab sõnaselgelt, et kõiki parandustöid ja osade vahetusi peab teostama ainult sertifitseeritud tehnik volitatud Silverline'i hoolduskeskuses, mitte klient ise. Klient võtab enda kanda kogu riski ja vastutuse, mis on tingitud algse toote parandustest, osade vahetamisest või muudest modifikatsioonidest. Skeemid on ainult illustratiivsed. Silverline ei paku selle toote jaoks varuosi.

LT

Surinkimo schema

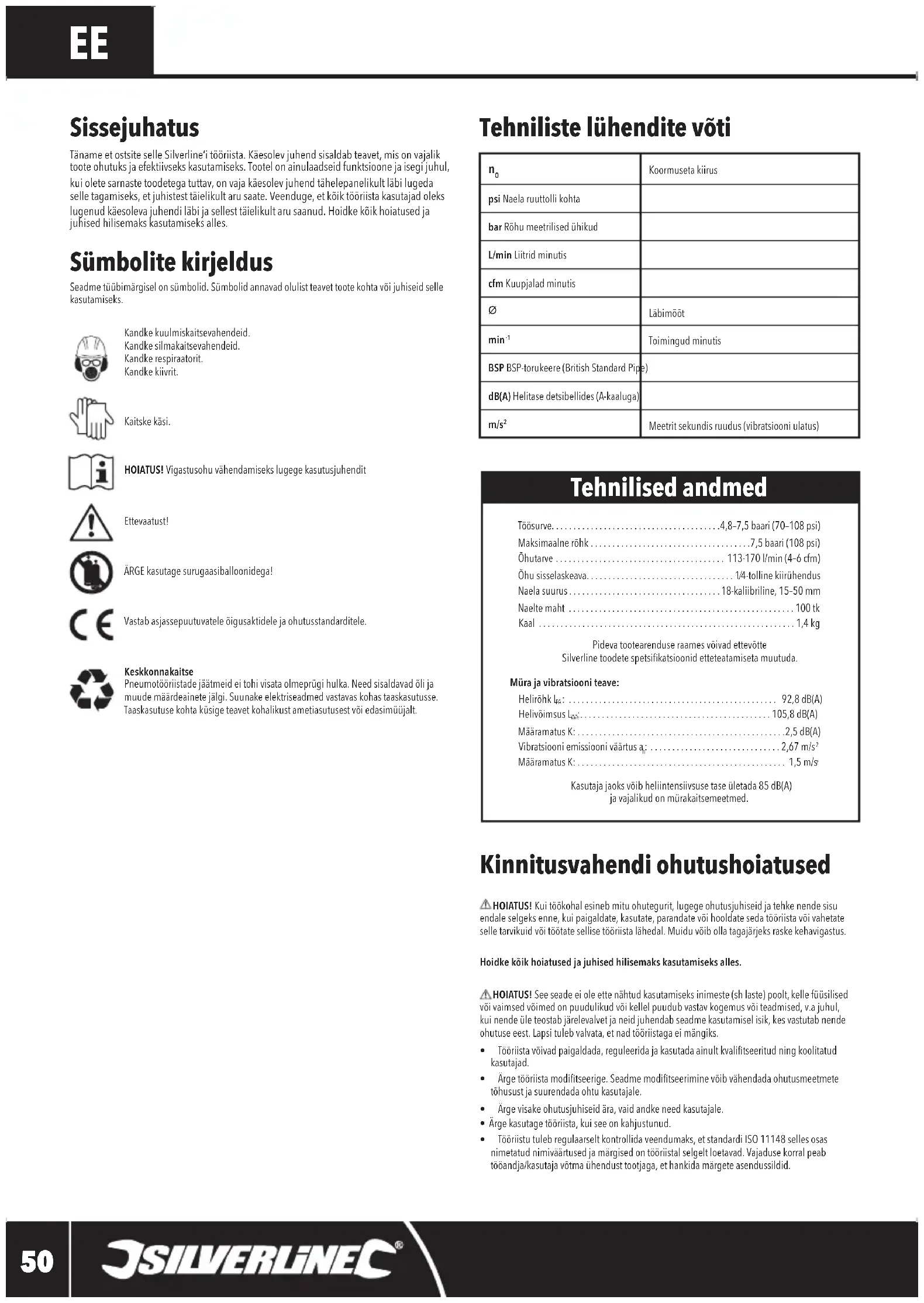

Täname et ostsite selle Silverline'i tööriista. Käesolev juhend sisaldab teavet, mis on vajalik toote ohutuks ja efektiivseks kasutamiseks. Tootel on ainulaadseid funktsioone ja isegi juhul, kui olete sarnaste toodetega tuttav, on vaja käesolev juhend tähelepanelikult läbi lugeda selle tagamiseks, et juhistest täielikult aru saate. Veenduge, et köik tööriista kasutajad oleks lugenud käesoleva juhendi läbi ja sellest täielikult aru saanud. Hoidke köik hoiatused ja juhised hilisemaks kasutamiseks alles.

Sümbolite kirjeldus

Seadme tüübimärgisel on sümbolid. Sümbolid annavad olulist teavet toote kohta või juhiseid selle kasutamiseks.

Kandke kuulmiskaitsevahendeid.

Kandke silmakaitsevahendeid.

Kandke respiratorit.

Kandke kiivrit.

Kaitske käsi.

HOIATUS! Vigastusohu vähendamiseks lugege kasutusjuhendit

Ettevaatust!

ÄRGE kasutage surugaasiballoonidega!

Vastab asjassepuutuvatele õigusaktidele ja ohutusstandarditele.

Keskkonnakaitse

Pneumotööriistade jäätmeid ei tohi visata olmeprügi hulka. Need sisaldavad öli ja muude määrdeainete jälgi. Suunake elektriseadmed vastavas kohas taaskasutusse. Taaskasutuse kohta küsige teavet kohalikust ametiasutusest või edasimüüjalt.

Tehniliste lühendite võti

n_0	Koormuseta kiirus
psi Naela ruuttolli kohta
bar Rõhu meetrilised ühikud
L/min Liitrid minutis
cfm Kuupjalad minutis
∅	Läbimõõt
min-1	Toimingud minutis
BSP BSP-torukeere (British Standard Pipe)
dB(A) Helitase detsibellides (A-kaaluga)
m/s2	Meetrit sekundis ruudus (vibratsiooni ulatus)

Tehnilised andmed

Töösurve....4,8–7,5 baari (70–108 psi)

Maksimaalne rôhk 7,5 baari (108 psi)

Öhutarve 113-170 l/min (4-6 cfm)

Öhu sisselaskeava.... 1/4-tolline kiirühendus

Naela suurus....18-kaliibriline, 15-50 mm

Naelte maht 100 tk

Kaal 1,4 kg

Pideva tootearenduse raames võivad ettevõtte

Silverline toodete spetsifikatsioonid etteteatamiseta muutuda.

Müra ja vibratsiooni teave:

Helirõhk Lx:	92,8 dB(A)
Helivoimsus Lpx:	105,8 dB(A)
Määramatus K:	2,5 dB(A)
Vibratsiooni emissiooni väärtus a:	2,67 m/s2
Määramatus K:	1,5 m/s

Kasutaja jaoks võib heliintensiivsuse tase ületada 85 dB(A)

ja vajalikud on mürakaitsemeetmed.

Kinnitusvahendi ohutushoiatused

⚠ HOIATUS! Kui töökohal esineb mitu ohutegurit, lugege ohutusjuhiseid ja tehke nende sisu endale selgeks enne, kui paigaldate, kasutate, parandate või hooldate seda tööriista või vahetate selle tarvikuid või töötate sellise tööriista lähedal. Muidu võib olla tagajärjeks raske kehavigastus.

Hoidke köik hoiatused ja juhised hilisemaks kasutamiseks alles.

A HOIATUS! See seade ei ole ette nähtud kasutamiseks inimeste (sh laste) poolt, kelle füüsilised või vaimsed võimed on puudulikud või kellel puudub vastav kogemus või teadmised, v.a juhul, kui nende üle teostab järelevalvet ja neid juhendab seadme kasutamisel isik, kes vastutab nende ohutuse eest. Lapsi tuleb valvata, et nad tõöriistaga ei mängiks.

• Tööriista võivad paigaldada, reguleerida ja kasutada ainult kvalifitseeritud ning koolitatud kasutajad.
• Ärge tööriista modifitseerige. Seadme modifitseerimine vöib vähendada ohutusmeetmete töhusust ja suurendada ohtu kasutajale.
• Ärge visake ohutusjuhiseid ära, vaid andke need kasutajale.
• Ärge kasutage tööriista, kui see on kahjustunud.

• Tööriistu tuleb regulaarselt kontrollida veendumaks, et standardi ISO 11148 selles osas nimetatud nimiväartused ja märgised on tööriistal selgelt loetavad. Vajaduse korral peab tööandja/kasutaja vötma ühendust tootjaga, et hankida märgete asendussildid.

• Suruõhk võib põhjustada raskeid vigastusi.

• Ühendage tööriist alati öhuvarustusest lahti, kui seda ei kasutata.
• Ühendage tööriist alati suruõhuvarustusest lahti enne tarvikute vahetamist, seadistamist ja/või remonti ning tööpiirkonnast teise piirkonda liikumisel.
• Hoidke sõrmed päästikust eemal, kui tööriista ei kasutata ja kui liigute ühest tööasendist teise.
• Ärge kunagi juhtige suruõhku enda, teiste inimeste või loomade suunas.
• Äkiliselt liikuvad voolikud võivad tekitada raskeid kehavigastusi. Kontrollige alati, et voolikud ja liitmikud poleks kahjustunud või lahtised.
• Ärge kandke pneumotööriista kunagi voolikust hoides.
• Ärge ületage pneumotööriistade kasutamisel maksimaalset tööröhku.
• Kontrollige tööriistu ja tarvikuid enne iga kasutamist. Mitte kasutada, kui see on kahjustatud või liigselt kulunud.
• Pneumotööriistade toiteallikaks peaks olema ainult suruõhk, mille rõhk on kõige madalam, mida ülesanne nõuab, et vähendada müra ja vibratsiooni ning minimeerida kulumist.
• Ärge kunagi kasutage puhast hapnikku või põlevaid gaase pneumotööriistade toitmiseks. Pneumotööriistad ei ole nende energiaallikate jaoks ette nähtud ning nende kasutamine tekitab tule- ja plahvatusohu.
• Olge teadlik, et pneumotööriistad võivad kasutamise ajal muutuda külmaks, mis mõjutab haardumist, kontrolli ja vastuvõtlikkust vibratsiooniga seotud vigastustele.

OLULINE: Isegi siis, kui tööriista kasutatakse ettenähtud viisil, ei ole võimalik köiki jääkriskitegureid körvaldada. Kui teil on kahtlusi tööriista ohutu kasutuse suhtes, ärge kasutage seda.

Lendavate esemetega seotud ohud

a) Arvestage, et töödeldava detaili, tarviku või isegi sisestatud tööriista purunemisel võivad tekkida väga kiiresti lendavad tükid.
b) Tööriista kasutamisel kandke alati löögikindlaid silmakaitsevahendeid. Vajalikku kaitseklassi tuleb hinnata igal kasutamisel.
c) Samal ajal tuleb hinnata ka ohtu teistele isikutele.
d) Veenduge, et see töödeldav detail oleks kindlalt fikseeritud.
e) Kinnitusdetailide eemaldamise, reguleerimise, takistuste kõrvaldamise või tarvikute vahetamise ajal tuleb kinnitusdetailide sisestustööriist lahti ühendada.
f) Veenduge, et kinnitusdetailid läbistaks materjali öigesti ja et neid poleks võimalik operaatori jal/ või kõrvalseisjate suunas juhtida.
g) Olge ettevaatlik, kui sisestate kinnitusdetaile õhukesse materjali või materjali serva. Kinnitusdetailid võivad minna materjalist otse läbi või sellest mõõda ja põhjustada kahjustusi või vigastada läheduses viibivaid inimesi.
h) Kasutamisel võib töödeldavast detailist ja kinnitus-/reastussüsteemist prahti välja paiskuda.
i) Veenduge, et tööriist oleks alati kindlalt töödeldava detaili küljes ega saaks libiseda.

Ohud kasutamisel

a) Kasutajad ja hoolduspersonal peaksid suutma füüsiliselt sellise suuruse, kaalu ning võimsusega tööriista käsitseda.
b) Hoidke tööriista öigesti: olge valmis reageerima tööriista tavalisele või ootamatule liikumisele, samuti peate olema valmis kasutama mõlemat kätt.
c) Kehaasend peab olema tasakaalus ja jalgealune kindel.
d) Kasutage ainult tootja soovitatud määrdeid.
e) Tuleb kanda kaitseprille, soovitatav on kanda ka sobilikke kindaid ja kaitseriietust.
f) Kandke kiivrit, kui töötlete pea kohal olevat pinda.
g) Vältige otsekokkupuudet liikuvate osadega, et hoida ära käte või muude kehaosade muljumis- või lõikevigastused.
h) Olge teadlik, et plasti ja muude mittejuhtivate materjalide kasutamisel esineb elektrostaatilise laengu oht. Rakendage nende materjalidega töötamisel asjakohaseid meetmeid selle ohu vähendamiseks (nt maandussüsteemi kasutamine).
i) Olge teadlik, et teatud materjalide töötlemisel vöib tekkida tule- vöi plahvatusoht. Rakendage asjakohaseid ettevaatusabinöusid ohtude vähendamiseks. Tööandjad peaksid käitajatele riske selgitama.
j) Energiavarustuse katkestuse korral vabastage käivitamis- ja peatamisseadis.
k) Ärge kunagi kasutage tööriista, kui ohutusmehhanism on välja lülitatud.
I) Ärge kunagi kasutage tööriista, kui see on defektne või töötab ebatavaliselt. Löpetage koheselt tööriista kasutamine ja laske tööriist volitatud teeninduskeskuses üle vaadata.
m) Olge ettevaatlik kinnitusdetailide käsitsemisel, eriti täitmisel ja tühjendamisel, kuna kinnitusdetailidel on teravad otsad, mis võivad põhjustada vigastusi.
n) Valed kinnitusdetailid, mis pole möeldud teie tööriistale või mille suurus ei sobi teie tööriistaga, võivad põhjustada operaatori vigastusi ja tööriista kahjustusi.
o) Kandke ainult selliseid kindaid, mis tagavad piisava tunnetuse ja turvalise käsitsemise päästikute ja mis tahes reguleerimisseadmete üle.

Korduvate liigutustega seotud ohud

Selle tööriista kasutamisel tööga seotud tegevuste teostamiseks vöib kasutajal esineda ebamugavustunnet käelabades, käsivartes, ölgades, kaelas vöi muudes kehaosades.

a) Tööriista kasutamisel peaks kasutaja olema mugavas asendis, säilitama kindla jalgealuse ja vältima asendeid, mis on kohmakad vöi häirivad tasakaalu säilitamist. Pikaajalise töö käigus peaks kasutaja asendit vahetama, et vältida ebamugavustunnet ja väsimust.
b) Kui kasutajal ilmnevad sellised sümptomid nagu püšiv või korduv ebamugavustunne, valu, tuikamine, valulikkus, kipitamine, tuimus, põletus- või kangustunne, ei tohi neid hoiatavaid tunnuseid ignoreerida. Tööriista kasutaja peaks rääkima tööandjaga ja pidama nõu kvalifitseeritud tervishoiutöötajaga.

Tarvikutega seotud ohud

a) Lahutage tööriist toiteallikast enne sisestatud tööriista või tarviku paigaldamist või vahetamist.
b) Kasutuse ajal ja pärast kasutamist vältige otsest kontakti sisestatud tööriistaga, sest see võib olla kuum või terav.
c) Kasutage ainult tarvikute ja kulutarvikute suurusi ning tüüpe, mida selle tööriista tootja soovitab, ärge kasutage tarvikute või kulutarvikute muid suurusi ning tüüpe.

Tööpiirkonna ohud

a) Olge teadlik tööriista kasutamisest põhjustatud libedatest pindadest ja õhuvooliku põhjustatud komistamisohtudest. Libastumised, komistamised ja kukkumised on peamised vigastuste põhjused.
b) Võimaluse korral ärge blokeerige öhuvoolikute või kaablitega läbipääse ega käike. Rakendage asjakohaseid meetmeid, et vähendada komistamisohtu, näiteks paigaldage hoiatusmärgid ning kinnitage kaablid ja öhuvoolikud oma kohale.
c) Tegutsege tundmatus keskkonnas ettevaatlikult, et minimeerida riske, mis tulenevad varjatud ohtudest, näiteks elektriliinidest.
d) Tööriist ei ole ette nähtud kasutamiseks plahvatusohtlikus keskkonnas ja see ei ole isoleeritud kokkupuute vastu elektriga.
e) Veenduge, et seadmes poleks elektrikaableid, gaasitorusid jms, mis võivad tööriista kasutamisel kahjustada saada.
f) Hoidke körvalseisjad eemal (kui töötate piirkonnas, kus on töenäoline inimeste läbikäimine). Piirake oma tööpiirkond selgelt märkidega.

Müraga seotud ohud

Kokkupuude kõrge müratasemega võib tekitada püsivat töövõimetust pöhjustavat kuulmiskadu ja muid probleeme, nagu tinnitus (helin, sumin, vilin või sahin kõrvades). Seetõttu on ülioluline hinnata nende ohtudega seotud riske ja rakendada asjakohaseid kontrollmeetmeid.

a) Kasutage asjakohaseid juhtseadmeid, et vähendada müraga seotud vigastuste ohtu. Riskide vähendamiseks vöib kasutada näiteks selliseid meetmeid nagu materjali niisutamine, mis aitab vältida töödeldava detaili „helisemist”.
b) Kasutage tööandja suuniste ja töökaitsenõuete kohaselt kuulmiskaitsevahendeid.
c) Mürataseme tarbetu suurenemise vältimiseks järgige tööriista kasutamisel ning hooldamisel kasutusjuhendi soovitusi.
d) Müra tarbetu suurenemise vältimiseks valige, hooldage ja asendage tööriista kulumaterjale / vahetatavaid osasid selle kasutusjuhendi suuniste järgi.
e) Kui tööriistal on summuti, veenduge tööriista kasutamisel alati, et see oleks paigas ja heas seisundis.
f) Rakendage meetmeid müra vähendamiseks tööpiirkonnas, kui see on võimalik (nt kasutades summutusmatte).

Vibratsiooniga seotud ohud

Kokkupuude vibratsiooniga võib põhjustada labakäe ja käsviarte närvikahjustusi ja verevarustuse häireid. Selles teabes juhitakse tähelepanu vibratsiooniga seotud ohtudele, mida pole disaini ega konstruktsiooniga kõrvaldatud ning mis on endiselt olemas jääkvibratsiooniriskidena. Kontrollige tekitatava vibratsioonī taset, mis saadakse standardi ISO 28927-3 alusel, ja on toodud tehniliste andmete tabelis. Tagage, et sellega kaasnevat riski hinnatakse ja hallatakse. Kui riski ei ole võimalik juhtida nii, et see jäaks vastuvõetavasse piirresse, siis ärge kasutage tööriista.

Rakendage järgmisi meetmeid, et vähendada vibratsiooniga seotud vigastuste ohtu:

a) Kui töötate külmas keskkonnas, kandke sooje röivaid ja tagage, et käed oleks soojad ning kuivad.
b) Kui märkate, et sõrmed või käed muutuvad tuimaks, tunnete kihelust, valu või nahk muutub valgeks, katkestage masina kasutamine, rääkige sellest oma tõõandjale ja pidage nõu arstiga.
c) Vibratsioonitaseme tarbetu suurenemise vältimiseks järgige lihvija või poleerija kasutamisel ning hooldamisel kasutusjuhendi soovitusi.
d) Vajaduse korral toetage tööriista raskus alusele, pinguldajale või tasakaalustajale.
e) Vibratsioonist põhjustatud kahjustuste risk on seda suurem, mida tugevamini te seadet hoiate. Hoidke tööriista örnalt, aga samas kindlalt käes, vöttes arvesse nõutavaid käereaktsioonijõude.
f) Veenduge, et tööriist ja tarvikud oleks korralikult paigaldatud ja heas korras: valesti paigaldatud või kahjustatud tööriistad võivad põhjustada liigset vibratsiooni.

Tootetutvustus

1.	Ohu väljalaskeava
2.	Jäästik
3.	Ohu sisselaskeava
4.	Salve lukustuselement
5.	Salve kate
6.	Turvakonks
7.	Iruvid
8.	1⁄4" BSP kiirühendus
9.	Luuskantvõtmed
10.	Unneumotööriistaöli

Kasutusotstarve

Pneumaatiline naeluti koos salvega, mis tõõtab õhukompressoriga, kerge kuni keskmise koormusega kinnitusrakendusteks, kasutades sobivaid naelu.

Ei ole ette nähtud kaubanduslikuks kasutamiseks.

Tööriista tuleb kasutada AINULT selleks ettenähtud otstarbel. Igasugune kasutus, mis ei ole käesolevas kasutusjuhendis nimetatud, loetakse väärkasutuseks. Sellistest väärkasutustest tulenevate kahjude või vigastuste eest vastutab operaator, mitte tootja. Tootja ei vastuta tööriistal tehtud muudatuste ega nendest tulenevate kahjustuste eest.

Tööriista lahtipakkimine

• Pakkige tööriist ettevaatlikult lahti ja vaadake see üle. Tutvuge täielikult selle köikide omaduste ja funktsioonidega.
• Veenduge, et tööriista köik osad oleks olemas ja heas seisukorras. Kui osad puuduvad või on kahjustunud, laske sellised osad asendada enne, kui tööriista kasutada üritatakse.

Enne kasutust

⚠ HOIATUS! Enne seadistamist või hooldustöid ühendage tööriist alati öhuvarustusest lahti.

Kiirühenduse paigaldus

Märkus. Toöriist tarnitakse kahe erineva öhuvooliku sisekiirühendusega (8) (joonis I).

EQ-4 - kasutatakse tavaliselt Euroopas

EN-6 - kasutatakse peamiselt Ühendkuningriigis

• Valige ühendus, mis on ühilduv öhuvoolikusüsteemiga, mida kasutate, ning paigaldage, nagu kirjeldatud allpool.
• Rakendage kiirühenduse kruvikeermetel polütetrafluoroetüleenteipi (ei ole komplektis). See aitab säilitada öhukindlat tihendit.

Märkus. Rakendage polütetrafluoroetüleenteipi tihedalt ja pāripäeva, nii et see ei tule maha, kui keere tööriista sisse kruvitakse.

1. Eemaldage õhu sisselaskeavalt kaitsekork.
2. Kasutades mutrivõtit (ei ole komplektis), kruvige kiirühendus õhu sisselaskeavasse, mis asub käepideme alusel.
3. Ühendage öhuvoolikuga, survestage ettevaatlikult ja teostage lekkekontroll (nt pihustades väikestes kogustes seebivett ühenduste välisküljele).
4. Öhuvoolikud, millele on paigaldatud vastavad haaravad kiirühendused, paigaldatakse nüüd suruliitmikuga tööriistale.

Öhuvarustuse ühendus

• Tööriist tuleb ühendada puhta, kuiva öhuvarustusega, millel on sisemine ölitaja ja veeseparaator.
• Ärge laske toiteröhul ületada esitatud maksimumi (vt. Tehnilised andmed").
• Veenduge, et öhusüsteemist lastaks iga päev vesi välja.
• Veenduge, et süsteemi köik osad (voolikud, ühendused jne) oleks kasutatava öhusurve seisukohast öigete nimiandmetega.

Ohutuselementide kontrollimine

⚠️ HOIATUS! Enne mis tahes seadistamist või hooldamist lahutage tööriist alati öhuallikast.

• Veenduge, et salves ei oleks kinnitusvahendeid
- Ohutuselement (6) peaks liikuma takistusteta sisse ja välja
- Kontrollige, kas ohutuselement töötab öigesti, alljärgnevalt.
1. Ühendage tööriist öhuallikaga.
2. Lükake ohutuselement puutüki vastu, ilma päästikut (2) tömbamata. Tööriist ei tohiks naelu väljutada. Kui tööriist väljutab naelu, tuleb see enne edasist kasutamist parandada.
3. Hoidke tööriista puutükist eemal. Ohutuselement peaks naasma tagasi algasendisse.
4. Tömmake päästikut. Tööriist ei tohiks naelu väljutada. Kui tööriist väljutab naelu, tuleb see enne edasist kasutamist parandada.
5. Lükake ohutuselement puutüki vastu, kuid seekord tömmake päästikut. Tööriist peaks naelu väljutama. See tähistab tavapärast kasutust.

Salve laadimine

A HOIATUS! Enne mis tahes laadimist, seadistamist või hooldamist lahutage tõöriist alati õhuallikast.

1. Avage salve kinnituselement (4) ja avage salve kaas (5).
2. Sisestage kinnitusvahendid salve, veendudes, et kinnituselement oleks suunatud ettepoole (tööriista käepidemest eemale).
3. Sulgege salve kaas, kuni kinnituselement (4) on korralikult kinni (kuulete klöpsatust).

Kasutamine

△HOIATUS! Kandke selle tööriistaga töötades ALATI asjakohaseid isikukaitsevahendeid, sealhulgas silmakaitsevahendeid.
⚠ HOIATUS! Veenduge, et teie suruõhutoide töötaks jaotises „Tehnilised andmed“ nimetatud rõhuvahemikus.

Päästiku vallandamine

- Naeluti kasutamiseks vajutage ohutuselement (6) materjali vastu. Hoides naelutit kindlalt käepidemest, vajutage päästikule (1), et nael materjali sisse lasta.

OLULINE! Päästiku kiire vajutamine võib põhjustada sisemisi kahjustusi ja tühistada garantii.

Väljalaskeava reguleerimine

• Öhu väljalaskeava (1) saab pöörata, et suunata heitgaaside voogu.
• Ōhu väljajalaskeava peaks olelema paigutatud nii, et see suunaks heitgaaside voo operaatorist eemale.

Naela sügavuse reguleerimine

OLULINE! Kontrollige, kas kinnitusdetail läbib materjali parajalt.

1. Laske proovinael jääkmaterjalitüki sisse ja vaadake naela läbitungimissügavust.
2. Vajaduse korral reguleerige öhu sisselaskeröhku, et naelte läbitungimissügavust muuta: öhu sissevooluröhu vähendamine vähendab naelte sissetungimise sügavust.

Ummistuste körvaldamine

⚠ HOIATUS! Enne mis tahes seadistamist või hooldamist lahutage tööriist alati öhuallikast.

Salve kinni kiilunud kinniti

1. Avage salve kinnituselement (4) ja salve kaas (5).
2. Eemaldage takistus tangide abil.
3. Laadige salv uuesti ja sulgege see korralikult.

Plaadialasse kinni kiilunud kinniti

1. Keerake kaks kinnitavat kuuskantkruvi (7) lahti, kasutades selleks kuuskantvõtit (9), ja eemaldage seejärel otsakate.
2. Eemaldage takistus tangide abil.
3. Pange otsaplaadid uuesti kokku ja kontrollige enne tööriista kasutamist ohutushoova (6) toimimist.

Hooldus

HOIATUS! Enne seadme hoolduse või puhastamise teostamist lahutage see alati õhuallikast. Märkus. Selle pneumonaelutiga on kaasas kaks kuuskantvõtit (9), mis sobivad seadme osaliseks demonteerimiseks. Need võivad olla kasulikud osade puhastamisel või vahetamisel ja ummistuste eemaldamisel. Sellist lahtivõtmist see juhend ei hõlma.
⚠ HOIATUS! Ärge kunagi kasutage selle seadmega muude tootjate varuosi. Kasutage ainult Silverline'i, Silverline'i volitatud edasimüuja või remondikeskuse tarnitud varuosi.

Üldine ülevaatus

- Kontrollige regulaarselt, et kõik kinnituskruvid oleks pingul. Need võivad aja jooksul lahti vibreerida.

Puhastus

- Hoidke oma tööriista alati puhtana. Mustus ja tolm põhjustavad sisemiste osade kiiret kulumist ning lühendavad masina kasutusiga. Puhastage masina korpust pehme harja või kuiva lapiga.

OLULINE!

On väga vähe, mis saab pneumotööriistaga valesti minna, ja tuleb märkida, et kui pneumotööriist ei tööta, on see üldjuhul selle töttu, et sisemehhanism on mustuse, niiske öhu ja alltoodud juhiste eiramise töttu korrodeerunud.

Igapäevane hoolduskord

Kui öhuvarustusele ei ole paigaldatud süsteemisisest ölitusvahendit, tuleb tööriista määrida käsitsi:

1. Ūhendage ōhuvarustus lahti.
2. Valage öhu sisselaskeavasse 3-4 tilka pneumotööriista öli.
3. Kasutage masinat väiksel kiirusel kogu sisemehhanismi põhjalikuks määrimiseks.
4. Kui masinat kasutatakse pidevalt või pikemat aega korraga, tuleks eespool kirjeldatud protseduuri korrata kuni 3 korda päevas.
5. Kasutage pneumotööriistade öli. ÄRGE KASUTAGE MINGIL JUHUL TAVALIST MOOTORIÖLI.
6. Kasutus- ja hooldusjuhiste eiramine võib muuta garantii kehtetuks.

Hoidmine

- Hoidke tööriista hoolikalt kindlas, kuivas ja lastele kättesaamatus kohas.

Kontaktteave

Tehnilise toe või teeninduskeskusega ühenduse võtmiseks helistage telefoninumbrile [phone].

Veebileht: www.silverlinetools.com

Aadress Suurbritannias:

Toolstream Ltd.
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, Suurbritannia

EU Aadress:

Toolstream B.V.

Hogeweg 39

5301 LJ Zaltbommel

Holland

Jäätmete kõrvaldamine

• Nagu teiste elektritööriistade puhul, ei tohi pneumotööriistade jäätmeid olmeprügi hulka visata.
• Pneumotööriistad võivad sisaldada tööriistaõli ja teisi määrdeaineid ja seega tuleb need ringlusse võtta.
• Võtke ühendust kohaliku jäätmekäitluse eest vastutava ametiasutusega teabe hankimiseks elektritööriistade jäätmete kõrvaldamise öige viisi kohta.

Törkeotsing

Probleem Võimalik põhjus Lahendus

Tööriist lakkab töötamast võitöötab ainult katkendlikult	Vale surve Seadke õige õhusurve vastavalt spetsifikatsioonile.
	Mustus mehhanismis Valage õhu sisselaskeavasse õli vastavalt hooldusjuhistele.
	Õhuleke	Kontrollige kõiki liitmikke ja voolikut õhulekete osas ning kõrvaldage probleem taaspingutades,kasutades polütetrafluoro-etüleenteipi, või vahetage voolik välja.
	Marlivõrguga filtri ummistus. Eemaldage	kiirühendus (8) ja puhastage võrkfilter.
Kui eeltoodud tõrkeotsingu lahendused ei toimi, võtke ühendust edasimüüja või ettevõtte Silverline volitatud teeninduskeskusega.

Supažindinimas
